Виды рубанков по дереву и как правильно пользоваться инструментом

Чем отличается рубанок от фуганка?

Рубанок и фуганок принадлежат к одному классу инструментов, и имеют схожую конструкцию. Несмотря на это, между ними существуют некоторые различия, основными из которых являются:

• Предназначение. В силу конструктивных особенностей фуганком быстрее и удобнее обрабатывать заготовки с большой поверхностью;
• Масса и габариты. В отличие от рубанка, фуганок обладает куда более внушительными размерами и соответственно массой;
• Количество резцов. В отличие от рубанка, фуганок оснащается двумя резцами, позволяющими ему более качественно обрабатывать поверхность заготовки.

Компактные размеры инструмента позволяют выполнить общее выравнивание поверхности древесины. В отличие от него, фуганок имеет более длинную подошву и несколько резцов. В процессе работы это позволяет срезать неровности в нескольких местах одновременно. В результате получается более гладкая и ровная плоскость.

Виды рубанков по дереву и их названия

В зависимости от предназначения и типа установленных лезвий различают рубанки, предназначенные для плоского и фигурного строгания.

Разновидности инструментов для плоского строгания

К данному классу ручных инструментов относятся:

• Одиночный рубанок. Служит для черновой обработки древесины. Позволяет получить чистую и длинную стружку без изломов. При этом на обрабатываемой поверхности образуются сколы и заусеницы;
• Двойной рубанок. Предназначен для черновой обработки поверхности заготовки. В качестве режущего элемента используется прямой резец и стружколом. После прохода остается относительно гладкая поверхность;
• Шерхебель. Предназначен для черновой обработки древесины и придания заготовке необходимой формы. Внешне напоминает одинарный рубанок. Основным отличием является лезвие с закругленными краями расположенное под углом 45° относительно подошвы. Форма резца позволяет снимать до 3 мм древесины за один проход и работать поперек волокон;
• Шлифтик. Предназначен для чистовой обработки поверхности. Одновременное использование резца и стружколома позволяет добиться ровной и гладкой обрабатываемой поверхности. Дополнительная чистота достигается благодаря установке рабочих элементов под углом 50°;
• Фуганок. Инструмент для чистовой обработки. Применяется, как правило, на завершающем этапе столярных работ. Увеличенная длина подошвы и использование двух лезвий позволяют добиться максимальной гладкости обрабатываемой поверхности;
• Цинубель. Инструмент чистовой обработки. Лезвие с бороздами, расположенное под углом 80⁰ позволяет придавать обрабатываемой поверхности шероховатую структуру. Это улучшает ее сцепные свойства, позволяя наносить лак более эффективно.

Для фигурного строгания

Отличительной чертой инструментов для фигурного строгания является лезвие со специфической геометрической формой. Они предназначены для проделывания в заготовках проточек разнообразной геометрической формы. К ним относятся следующие инструменты:

• Зензубель. Благодаря использованию лезвия с тремя режущими кромками применяется при строгании перпендикулярных плоскостей, фальцев и очистке четвертей. Особенности конструкции позволяют изменять угол наклона резца;
• Кантенхобель. Компактный инструмент для чистовой обработки фасок и кромок. Отличительной чертой такого рубанка является двойное лезвие трапециевидной формы. Рабочая поверхность лезвия располагается под углом к обрабатываемой поверхности, позволяя выполнять обработку с последующей минимальной поправкой;
• Шпунтубель. Специализированный рубанок, предназначенный для создания продольных пазов в заготовке. Конструктивной особенностью такого инструмента является наличие двух колодок, соединенных между собой винтами. Ослабление и затягивание винтов позволяет регулировать положение резца на заготовке. Одна из колодок является направляющей, а другая, оснащенная резцом, позволяет выполнять столярные работы;
• Федергубель. Предназначен для чистовой фигурной обработки поверхности заготовки. Также, как и шпунтубель, состоит из двух подвижно соединенных колодок. Основное отличие заключается в режущем элементе. Он состоит из двух параллельно расположенных лезвий, которые в процессе работы позволяют получить продольный шип;
• Калевка. Инструмент, позволяющий получить многоуровневую ступенчатую композицию обрабатываемой поверхности. Подошва такого рубанка полностью повторяет структуру резца, позволяя получить самую разнообразную структуру заготовки. Применяется при обработке карнизов, плинтусов, багетов и дверных откосов;
• Фальцгебель. Узкоспециализированный рубанок для чистового фигурного строгания. Имеет подошву ступенчатой формы и специальный косой резец. Особенности конструкции позволяют эффективно использовать его для зачистки четвертей, а также для формирования полосы по краю заготовки без нанесения предварительной разметки;
• Штап. Предназначен для быстрой и эффективной обработки выпуклых и вогнутых деталей. Кроме того, полукруглая форма подошвы и лезвия позволяет придавать торцам заготовки скругленную форму необходимого диаметра;

Конструктивные особенности рубанков

Начать необходимо с рассмотрения предназначения инструмента. А предназначен он для строгания древесины, то есть, чтобы придать деревянной поверхности нужную форму, устранив при этом различные неровности, шероховатости и прочие дефекты. Составными элементами прибора являются:

• Корпус из дерева или металла — колодка с подошвой
• Стальной нож, железко или резец — основной режущий элемент
• Клин
• Рукоятка

Более детальная конструкция ручного рубанка для древесины представлена на фото ниже.

Основу этого инструмента представляет резец, который имеет вид прямоугольной пластины с заостренным концом. Пластина размещается в проеме колодки под соответствующим углом. Специальный регулировочный механизм позволяет устанавливать нож на необходимое расстояние. Это расстояние выставляется для того, чтобы настроить глубину реза и толщину снятия стружки. По стандарту лезвие имеет определенный угол заточки, но если инструмент используется профессионалом, то мастер самостоятельно затачивает резец в зависимости от того, какой тип древесины предстоит обрабатывать.

Не менее важный элемент в конструкции инструмента — рукоятка. Причем ручной рубанок состоит из двух рукояток, одна из которых является направляющей, а вторая упорная. Направляющая рукоятка имеет изогнутую конструкцию, посредством которой обеспечивается захват инструмента рукой. Упорная рукоятка позволяет создавать необходимое усилие при выполнении работ.

Корпус имеет гладкую поверхность, из которой выступает острый резец. Главное условие, предъявляемое к инструменту — идеально ровная и гладкая подошвенная часть. Если подошва будет не ровной, то произвести точную обработку попросту не получится. Корпус инструмента изготавливается из дерева или металла. Предпочтение домашние мастера отдают деревянным рубанкам, которые стоят дешевле. Столяры же предпочитают работать металлическими рубанками, основание которых изготавливается из серого чугуна.

Несмотря на то, что рассматриваемый ручной инструмент имеет типичную конструкцию, сегодня известно более 10 разновидностей этих деревообрабатывающих устройств. Для начала надо отметить, что все разновидности рубанков делятся на две основные группы по типу привода — ручные и электрические.

Как выбрать электрический рубанок?

Существует огромное множество моделей электрорубанков (рубанок бош, рубанок ребир и т.д.), которые постепенно вытесняют на рынке деревообрабатывающих инструментов ручные рубанки, ведь они более продуктивны, качественны и оперативны при работе с изделиями.

• технические параметры и конфигурации;
• функциональные возможности и детали.

Техническая сторона при выборе модели включает:

• показатель мощности – от него напрямую зависит какой толщины слой дерева снимет электрорубанок во время работы, толщину при этом регулируют посредством специальной рукоятки;
• качество и ширину резца – существует прямая закономерность: чем шире резец, тем меньше вы затратите проходов по дереву;
• комплектацию модели для выборки четверти – дополнительное полезное приспособление в отдельных моделях электрорубанков с регулируемыми параметрами ширины и глубины выборки, которое позволяет плотно состыковывать деревянные доски между собой;
• функция стационарного крепления – позволяет использовать инструмент как станок: вести доску поверх него, а не наоборот;
• количество оборотов – чем больше показатель оборотов двигателя, тем аккуратнее, глаже и чище получится рез;
• ограничение во времени работы – в зависимости от предназначения модели для профессионального или же бытового использования варьируется время беспрерывной работы двигателя: для профессиональных эл. рубанков – нет ограничений, для бытовых – около 20 минут беспрерывной работы и перерыв 10 минут.

При функциональном выборе эл. рубанка следует отдать предпочтение модели:

• с более гладкой подошвой с регулировкой по высоте;
• с двумя рукоятками для удобного перемещения;
• с возможностью регулировки толщины снимаемой стружки;
• с надежной защитой от резцов;
• с направленным раструбом выброса стружки;
• с комплектацией для неподвижной установки;
• с эргономическими параметрами.

Как необходимо положить рубанок на верстак

Как правильно положить инструмент, когда он не используется – вопрос простой, но не все знают правильный ответ.

При самой работе как-то забывается, что самая важная часть рубанка – нож. Он является острой частью и при значительной длине или ширине представляет собой ценную часть. Сохранить его – главная задача.

Вне зависимости от того, как работать и каким вариантом, размещать рубанок следует на бок. Режущая кромка при этом располагается сбоку, не контактируя с любой поверхностью.

Как правильно положить рубанок на верстак

При хранении – следить за сохранением лезвия. Хранить оптимально в специальном коробе или ложементе из дерева или пластмассы.

Как работать рубанком по дереву

При необходимости строгания рубанком возникает вопрос, как им пользоваться. Если уроки трудов в школе уже проходили давно, то не составит большого труда освоить применение строгального прибора. Однако не все так просто, как может показаться на первый взгляд. Перед тем, как пользоваться рубанком, его нужно подготовить. Подготовка выполняется следующим образом:

1. Разобрать инструмент, чтобы осуществить проверку ровности подошвы
2. Затем необходимо удалить защитное покрытие с подошвы. Для этого используется ацетон и материя, которыми осуществляется тщательное истирание лака с подошвы и боковых поверхностей
3. Надо отметить, что не все рубанки имеют лаковое покрытие, а только качественные инструменты от известных производителей. Лак наносится для того, чтобы исключить появление коррозии на поверхности серого чугуна
4. Проверить качество заточки лезвия. Для этого нужно извлечь железко из инструмента, после чего испробовать его на куске древесины
5. Проверяется плоскость подошвы. Она должна быть идеально ровной. Для этого прикладываем к поверхности подошвы металлическую линейку, и направляем ее на свет. Между подошвой и линейкой не должен быть просвет. Если он имеется, значит подошва имеет неровности. Произвести высокоточную обработку таким устройством не получится, но для домашнего использования вполне сойдет
6. При необходимости произвести выравнивание подошвы. Для этого используется наждачная бумага по металлу с шероховатостью Р1000 и более. Бумагу нужно расположить на идеально ровной поверхности (например, стекло), после чего в одном направлении от себя производить движения рубанком
7. Проверить лезвие на отсутствие зазубрин. При наличии таковые, лезвие подлежит дополнительной обработке
8. После этого собрать инструмент. Как это делается, подробно описано в видео материале

После этого можно приступать к выполнению соответствующих работ. После того, как инструмент подготовлен к работе, его необходимо настроить. Для настройки выполняются следующие действия:

1. Процедура предусматривает выставление железко из подошвы на соответствующее расстояние
2. Первоначально необходимо соединить стружколом с железко. Для этого совмещаются концы элементов точно друг с другом, и фиксируются стяжным винтом
3. После установки на место отрегулированных режущих элементов, понадобится зафиксировать их при помощи прижимной пластины
4. Произвести проверочное прохождение рубанком по заготовке. На основании полученных результатов выполнить более точную настройку при помощи специального регулировочного рычага
5. Выполнить более точную регулировку по вылету железко из подошвы. Резец должен выступать одинаково с обоих сторон, чтобы обеспечить эффективное снятие стружки с заготовки

После этого можно приступать к применению инструмента по назначению. Для этого необходимо зафиксировать обрабатываемую деталь струбцинами или в тисках, что зависит от размеров. После этого приступать к совершению манипуляций. Для этого рубанок нужно держать двумя руками, и прикладывать одинаковое усилие от начал и до конца. После этого необходимо вернуться в начальное положение, и произвести прохождение повторно.

Подводя итог, надо отметить, что рубанок является уникальным инструментом, который пользуется популярностью в сфере деревообработки и строительства мебели. Покупать целый набор разных видов рубанков для дома не имеет смысла, если только не планируется заниматься изготовлением мебели и т.п. А вот начинающим столярам будет интересно узнать о предназначении тех или иных видов рубанков по дереву.

Публикации по теме

Как снять стопорное кольцо — виды и изготовление инструмента своими руками

Как пользоваться экстрактором или учимся правильно выкручивать сломанные болты

Пистолет для жидких гвоздей учимся правильно пользоваться сначала

Какие виды напильников бывают — их назначение, применение и выбор

Правила работы с рубанком

Работа с ручным рубанком требует соблюдения техники безопасности. Среди основных правил:

• использовать для обработки древесины только правильно настроенный инструмент с хорошо заточенным ножом;
• заготовку или деталь перед строганием нужно закрепить в зажиме верстака или путём установки упора в клин;
• в процессе строгания образуется много стружки, она закрывает обзор рабочей поверхности, убирать мусор рекомендуется деревянным клином;
• при движении рубанка корпус удерживается двумя руками;
• во время выполнения той или иной операции не нужно отвлекаться из-за риска получения травмы;
• разбирать или настраивать инструмент разрешается только над верстаком;
• хранится устройство в лотке или коробке, расположив конструкцию подошвой вниз;
• запрещено контролировать гладкость обработанной поверхности дерева рукой;
• для хранения инструмента следует выбрать верстак или полку, высотой не более 1 м от пола;
• не допускается выступание лезвия из подошвы.

Обращаться с рубанком стоит аккуратно, не подвергая частому затачиванию лезвие. Во время заточки нужно остужать нож холодной водой. При строгании отводить инструмент по направлению от себя.

Работа с деревянными заготовками предполагает наличие запыленности и мелкой стружки. Для защиты глаз от мелких частиц рекомендуется использовать защитные очки согласно техники безопасности..

Разновидности[ | ]

Металлические рубанки Медведка. Середина XX века. Витебская обл. Шпунтубель В зависимости от вида строгания (плоского, профильного), размера колодок, профиля и угла установки ножа различают следующие рубанки:

• Шерхебель — рубанок для грубого строгания с плоской подошвой колодки и закруглённым лезвием резца;
• Медведка (удлинённый с двумя ручками), одинарный и двойной рубанок со стружколомателем — для грубого строгания;
• Фуганок иполуфуганок (отличается большой длиной колодки) — для чистового строгания, строгания больших плоскостей под линейку и пригонки деталей;
• — для особо чистого строгания, обычно имеет двойной нож (со стружколомом), поставленный под большим углом (50 градусов вместо обычных 45);
• — для нанесения мелких дорожек на поверхностях деталей, предназначенных для склеивания;
• Отборник ,зензубель — для выборки четвертей;
• Фальцгебель — для зачистки четвертей;
• Шпунтубель — для выборки шпунта;
• — для циклёвки поверхностей (это отделочная операция перед нанесением грунтовок, принципиальное отличие от шлифовки в том, что шлифовка оставляет внутри древесины впрессованные частицы абразива, что негативно сказывается на последующем сцеплении с лаковыми покрытиями, циклёвка оставляет поверхность древесины чистой; среди недостатков циклёвки — чрезвычайная трудоёмкость операции, среди достоинств — ровная поверхность, и тонкость снимаемой стружки). Собственно, цикля не является рубанком, так как в простейшей форме представляет собой просто заточенную металлическую пластину и не имеет колодки (корпуса);
• — для обработки фигурных кромок;
• ,(с криволинейной колодкой) — для обработки криволинейных поверхностей (выпуклой, вогнутой).
• (штабгалтель) — для придания деталям закруглённой формы. Кромка ножа и подошва колодки штабгобеля имеет вогнутую форму, а галтели — выпуклую.
• Шуруп — по виду у́же чем шерхебель, служит для первоначальной обработки поверхностей древесины. Железный резец у этого рубанка-шурупа не прямой, а скруглённый, так что при строгании получаются плоские длинные желобки.
• — применяют для выстрагивания паза трапециевидного сечения поперёк волокон после того, как паз пропилен по бортам (краям) наградкой. Грунтубель состоит из колодки и вставленного сбоку резца в виде заострённого крючка. Резец закрепляют в колодке клином или винтом с барашком. Древесину из пропиленного паза часто выбирают долотом или стамеской, а грунтубелем зачищают только дно паза..

Отличия электрорубанка от ручного аналога

Основные конструктивные элементы ручного и электрического рубанков одинаковые. Но электрорубанок имеет следующие отличия:

• более сложное с технической точки зрения устройство;
• пользоваться им можно только при наличии источника питания (аккумулятора либо доступа к сети с напряжением 220 В) из-за наличия электродвигателя и электроники;
• работая с ним, нужно прикладывать меньшие физические усилия, чем при использовании ручного аналога;
• большая производительность;
• другая конструкция ножей;

Фигурные ножи для электрорубанка

• можно использовать как рейсмусный либо фуговальный электроинструмент;
• им возможно выбирать четверти;
• итоговое качество и точность выполненных работ выше;
• при работе с инструментом строгание происходит за счет вращения ножей барабана, а не из-за возвратно-поступательных движений рубанком;
• с его помощью нельзя обработать угловые и торцевые части заготовок, выравнивать, а также циклевать полы;
• из-за большой скорости вращения барабана повышена вероятность травматизма при использовании данного инструмента;
• образуемая во время работы стружка удаляется не через прорезь вверху, а через патрубок в специальный мешок;
• есть возможность регулирования ширины захватываемой при строгании полосы (с помощью бокового упора).

Получается, что электрические рубанки отличаются от ручных приспособлений не только повышенной практической эффективностью выполнения работ и более сложным устройством, но и рядом функциональных возможностей, безопасностью использования. Электрические рубанки обладают высокой производительностью при обработке деревянных поверхностей по сравнению с ручными аналогами, но обращаться с ними нужно при этом гораздо осторожнее. Они широко вошли в употребление, как на бытовом уровне, так и на профессиональном.

Практическое использование электрорубанков позволяет значительно экономить на пиломатериалах: приобретать более дешевые необработанные, а затем самостоятельно строгать их

Покупая данные изделия, следует обращать внимание не только на их технические показатели, но также учитывать производителя продукции, ее цену. Лучше отдавать предпочтение инструментам от известных компаний, приобретая их в специализированных торговых сетях, где можно посмотреть сертификат

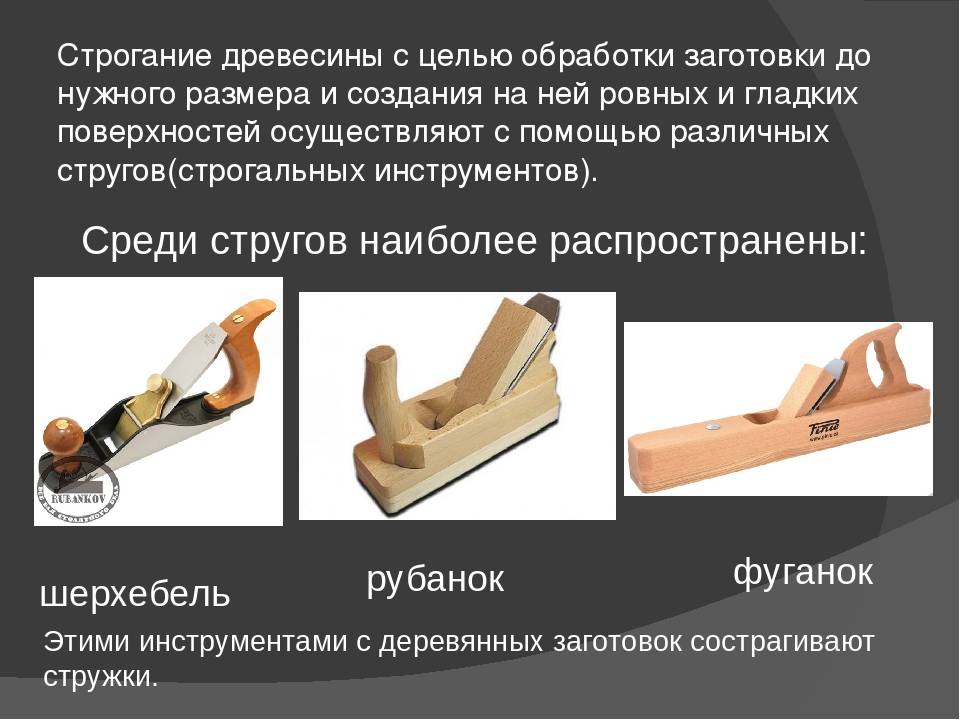

Как отличить шерхебель и фуганок от рубанка

Некоторые разновидности рубанков имеют одинаковую внешнюю конструкцию, от чего возникает вопрос об их различии. К примеру, какое отличие между шерхебелем и обычным рубанком? Шерхебель в отличие от рубанка предназначен исключительно для грубой очистки поверхности древесных материалов. Конструктивно он отличается по форме резца, который имеет полукруглый вид. Кроме того, ширина режущей части у шерхебеля меньше, чем на рубанке, но зато оно выступает на 2-3 мм, в отличие от рубанка, где его выступ составляет до 1-2 мм.

Одинаковую внешнюю конструкцию с рубанком имеет еще один вид деревообрабатывающего инструмента — фуганок и полуфуганок. Однако отличие все же имеется, и заключается оно в размерах этих инструментов. Фуганок от рубанка отличается по количеству лезвий, которых на первом инструменте два (в зависимости от модели). Фуганок предназначен для выполнения аналогичных задач с рубанком, но за счет двух лезвий и большой длины, с его помощью осуществляется финишная обработка поверхностей больших объемов.

Это интересно!Несмотря на одинаковую внешнюю конструкцию, рубанок, фуганок и шерхебель имеют свои соответствующие предназначения.

Конструктивные особенности рубанков

Начать необходимо с рассмотрения предназначения инструмента. А предназначен он для строгания древесины, то есть, чтобы придать деревянной поверхности нужную форму, устранив при этом различные неровности, шероховатости и прочие дефекты. Составными элементами прибора являются:

• Корпус из дерева или металла — колодка с подошвой
• Стальной нож, железко или резец — основной режущий элемент
• Клин
• Рукоятка

Более детальная конструкция ручного рубанка для древесины представлена на фото ниже.

Основу этого инструмента представляет резец, который имеет вид прямоугольной пластины с заостренным концом. Пластина размещается в проеме колодки под соответствующим углом. Специальный регулировочный механизм позволяет устанавливать нож на необходимое расстояние. Это расстояние выставляется для того, чтобы настроить глубину реза и толщину снятия стружки. По стандарту лезвие имеет определенный угол заточки, но если инструмент используется профессионалом, то мастер самостоятельно затачивает резец в зависимости от того, какой тип древесины предстоит обрабатывать.

Не менее важный элемент в конструкции инструмента — рукоятка. Причем ручной рубанок состоит из двух рукояток, одна из которых является направляющей, а вторая упорная. Направляющая рукоятка имеет изогнутую конструкцию, посредством которой обеспечивается захват инструмента рукой. Упорная рукоятка позволяет создавать необходимое усилие при выполнении работ.

Корпус имеет гладкую поверхность, из которой выступает острый резец. Главное условие, предъявляемое к инструменту — идеально ровная и гладкая подошвенная часть. Если подошва будет не ровной, то произвести точную обработку попросту не получится. Корпус инструмента изготавливается из дерева или металла. Предпочтение домашние мастера отдают деревянным рубанкам, которые стоят дешевле. Столяры же предпочитают работать металлическими рубанками, основание которых изготавливается из серого чугуна.

Несмотря на то, что рассматриваемый ручной инструмент имеет типичную конструкцию, сегодня известно более 10 разновидностей этих деревообрабатывающих устройств. Для начала надо отметить, что все разновидности рубанков делятся на две основные группы по типу привода — ручные и электрические.

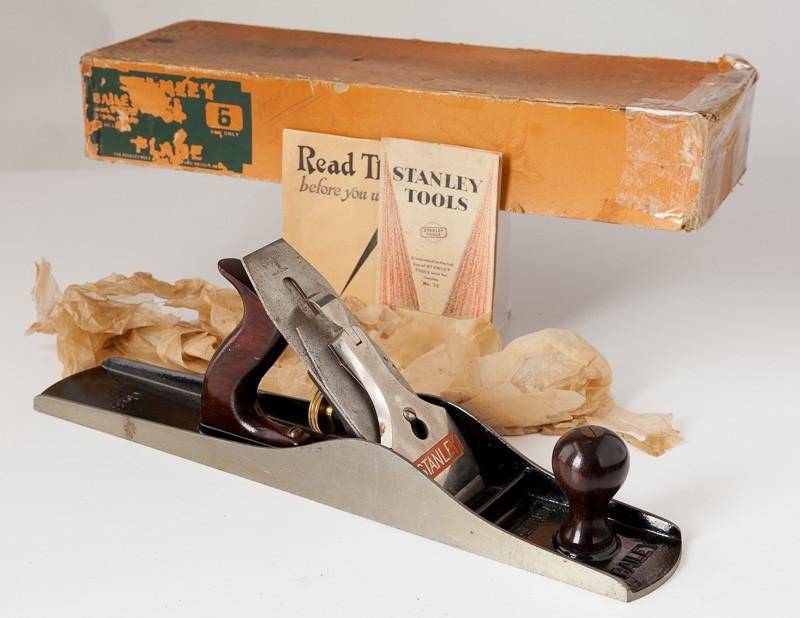

Фото ручного рубанка

Для большого количества людей работа с деревом приносит удовольствие. Приятно самому сделать стол для веранды или смастерить лавочку для сада. Следует знать, что это большой физический труд. Однако сегодня гораздо упростить работу можно с помощью использования электрических рубанков. Работать с таким инструментом может каждый, даже новичок.

Подобное приспособление появилось достаточно давно. Внешне современные электрические рубанки напоминают старые конструкции, но по производительности они превосходят механические конструкции в несколько раз.

С помощью электрического рубанка можно обрабатывать дерево, уменьшать толщину заготовок из древесины, строгать, подгонять, обрабатывать доски на станине, скашивать кромки. С помощью данного приспособления нет возможности обрабатывать большие поверхности, но в случае небольших объемов есть смысл использовать подобный инструмент.

Рубанок в большей степени предназначается для выравнивания поверхности из дерева, которая предварительно была грубо обработана. После выравнивания основания данным инструментом с изделия исчезнут все неровности и дефекты, в результате чего оно станет чрезвычайно гладким. Чистовая обработка дерева в большинстве случаев производится шлифовальным рубанком. При помощи данного инструмента также можно сделать паз или фаску в детали.
