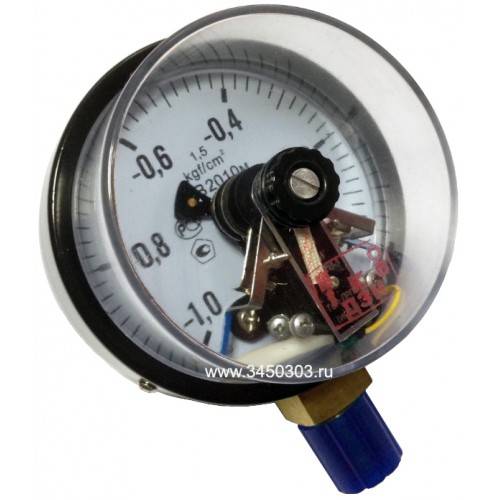

Вакуумметр стрелочный, электроконтактный, цифровой. принцип действия

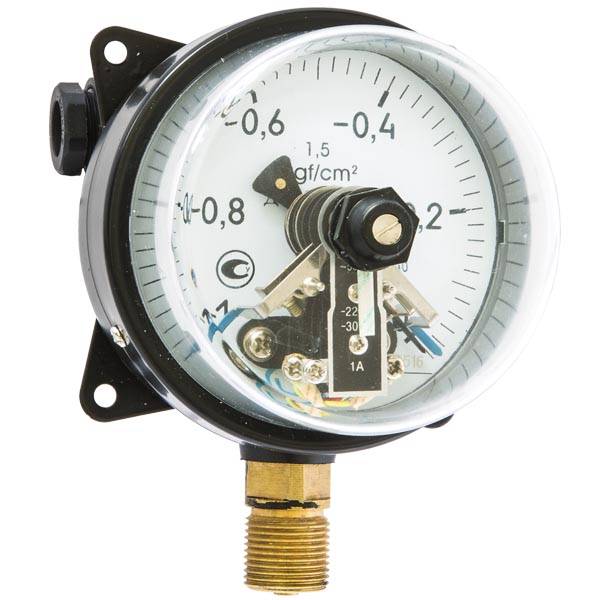

Устройство электроконтактного манометра

Конструктивно устройство представляет собой доработанный стрелочный манометр. Отличия заключаются в следующем:

Ось стрелки индикатора изолирована от корпуса, деталей электроконтактного прибора и шкалы.
На циферблате добавлены две стрелки, задающие (Р_вкл) и (Р_откл)Их можно перемещать по шкале.
Эти стрелки находятся на одной оси с главной индикаторной стрелкой, места их крепления изолированы друг от друга,
Индикаторная стрелка вращается независимо от задающих.
К подшипникам крепления стрелок подведены токоведущие ламели, электрически присоединенные к соответствующей стрелке. С другой стороны ламели выведены в контактную группу.
Провода могут монтироваться к клеммам внутри корпуса, а могут выводиться наружу пучком со смонтированным разъемом на конце.

Иногда стрелку, задающую (Р_вкл), делают синего цвета, а стрелку для (Р_откл)- красного. Но у большинства моделей обе стрелки синие, и их различают по положению на шкале: (Р_вкл) всегда левее. Подключение оборудования к электроконтактному манометру проводится в зависимости от варианта его исполнения.

Для различных потребителей и коммутационных схем выпускается несколько разновидностей (исполнений) устройства:

Одноконтактное нормально разомкнутое.
Одноконтактное нормально замкнутое.
Двухконтактное, оба нормально замкнутых.
Двухконтактное, оба нормально разомкнутых.
Двухконтактное, один нормально замкнутый, другой- нормально разомкнутый.
Двухконтактное, один нормально разомкнутый, другой- нормально замкнутый.

С помощью подбора нужного варианта исполнения можно обойтись без дополнительных инвертирующих реле, усложняющих и удорожающих электрическую схему оборудования и повышающих вероятность его отказа.

Важно знать

Довольно нередко корпуса устройств, предназначенных для измерения напора газов, красят в разные оттенки. Так, оборудование с синим окрасом оболочки служит для определения давления кислорода. Желтым тоном корпуса обладает электроконтактный манометр на аммиак, белым – на ацетилен, серым – на хлор, а темно-зеленым — на водород. Приборы на пропан, а также остальные горючие газы, отличаются красным цветом. Корпус черного оттенка имеют установки, служащие для функционирования с негорючими газами.
Кислородное оборудование в любом случае должно быть обезжирено, так как порой даже маленькое засорение присоединительной втулки и устройства при контакте с насыщенным кислородом может довести до воспламенения и еще хуже — взрыва. Установки на ацетилен не предполагают присутствия в механизме измерения сплавов меди, потому что при соединении с этим элементом есть опасность возникновения взрывоопасной смеси.
Один и тот же манометр (электроконтактный) можно применять для определения давления разных условий (газа, жидкости, пара), если основы его устройства стойкие к данным средам. Если прибор отличается ограниченным использованием, то на его шкале существуют дополнительные знаки, сообщающие о свойствах эксплуатации такой установки.
Нанесенная на стекло устройства красная отметка отвечает предельному давлению измеряемых условий либо рабочему напору емкости в зависимости от области применения манометра.
Обычно обслуживание оборудования (замену, установку, демонтаж) производят водопроводчики, газовщики либо технологический персонал (аппаратчики). Чтобы проверить, к примеру, электроконтактный манометр ДМ, используются масляные колонки. По правилам безопасности, помимо ежегодной апробации, устройства должны дополнительно проверяться по контрольному прибору.

Описание

Принцип действия ЭКМ основан на использовании зависимости между измеряемым давлением и упругой деформацией мембраны первичного преобразователя.

ЭКМ изготавливаются в виде единой конструкции. В их состав входят: первичный преобразователь, электронное устройство, светодиодный индикатор (СД) или жидкокристаллический индикатор (ЖК). Измеряемая среда подается в камеру первичного преобразователя, под действием давления происходит деформация измерительной мембраны, что приводит к изменению электрического сигнала первичного преобразования. Электронное устройство преобразует сигнал, поступающий от первичного преобразователя в унифицированный токовый выходной сигнал и в цифровой сигнал, поступающий на многофункциональный индикатор. В зависимости от значения измеренного сигнала ЭКМ осуществляет регулирование значения физической величины за счет управления различными исполнительными устройствами.

Просмотр и изменение параметров конфигурации ЭКМ производится посредством кнопочной клавиатуры. Измеренные значения отображаются одновременно на 4-х разрядном цифровом индикаторе и в виде дискретной графической шкалы с указанием положения уставок относительно диапазона измерений. Также на индикаторе отображаются единицы измерения и информация о срабатывании реле каналов сигнализации.

В зависимости от возможности перестройки диапазона измерений ЭКМ являются многопредельными, перенастраиваемыми.

ЭКМ выпускаются в двух модификациях ЭКМ-1005 и ЭКМ-2005, отличающихся конструктивным исполнением.

Обозначения ЭКМ в зависимости от измеряемого давления:

— ЭКМ-1005-ДА, ЭКМ-2005-ДА — манометры абсолютного давления;

— ЭКМ-1005-ДИ, ЭКМ-2005-ДИ — манометры избыточного давления;

— ЭКМ-1005-ДИВ, ЭКМ-2005-ДИВ — манометры избыточного давления — разрежения;

— ЭКМ-1005-ДД, ЭКМ-2005-ДД — манометры разности давлений;

— ЭКМ-1005-ДГ, ЭКМ-2005-ДГ — манометры гидростатического давления.

ЭКМ имеют исполнения:

— общепромышленное,

— взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь»

(ЕхХ

— взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» (Ехё),

— атомное (повышенной надежности) для эксплуатации на объектах АС и объектах ядерного топливного цикла (ОЯТЦ) (А);

— взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» для эксплуатации на объектах АС и объектах ядерного топливного цикла (ОЯТЦ) (АЕхё).

•J

В ЭКМ предусмотрено внутреннее программное обеспечение (ПО).

Внутреннее ПО состоит только из встроенной в микропроцессорный модуль ЭКМ метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.

Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «А» по МИ 3286-2010. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.

Устройство ЭКМ

ЭКМ является устройством, имеющий форму цилиндра и очень похожим на обычный манометр. Но в отличие от него в состав ЭКМ входят две стрелки, задающие значения уставок: Рмакс и Рмин (их перемещение осуществляется по шкале циферблата в ручную). Подвижная стрелка, показывающая реальное значение измеряемого давления коммутирует контактные группы, которые замыкаются или размыкаются при достижении ей выставленного значения. Все стрелки располагаются на одной оси, но места, в которых они закреплены, изолированы и не соприкасаются друг с другом.

Ось индикаторной стрелки изолирована от деталей прибора, его корпуса и шкалы. Она совершает вращения независимо от других.

К подшипникам, с помощью которых крепятся стрелки, подведены специальные токоведущие пластины (ламели), соединенные с соответствующей стрелкой, а с другой стороны эти пластины выведены в контактную группу.

Помимо вышеперечисленных составляющих, ЭКМ как и любой манометр имеет также чувствительный элемент. Почти во всех моделях, этим элементом является трубка Бурдона, которая перемещается вместе со стрелкой, жестко закрепленной на нём, также в роли данного элемента для датчиков, измеряющих давление среды более 6 МПа, используется многовитковая пружина.

Для примера рассмотрим подключение электропривода задвижки ГЗ-А

Данный электропривод многооборотный, питается трехфазным переменным током. ГЗ-А содержит цепи управления дистанционной сигнализацией, которые для наглядности не будем рассматривать в примере.

Управлять работой схемы будет электроконтактный манометр типа ДМ. В качестве коммутационных элементов применим магнитные пускатели ПАЕ третьей величины с четырьмя контактами, работающими на замыкание и с двумя – на размыкание, из размыкающих контактов задействуем только один.

Допустим, в начальный момент задвижка находится в закрытом положении. При снижении давления жидкости или газа манометр замыкает провод фазы С через контакт min, и нормально замкнутый контакт КПЗ3 на якорь пускателя ПО, а по цепи от нейтрального провода – через конечный выключатель положения «открыто» КВО и муфтовой выключатель МВО. Магнитный пускатель ПО обходит цепь манометра ДМ замыкая контакт КПО2. Для исключения срабатывания цепи запуска закрытия задвижки, ПО блокирует пускатель ПЗ, разрывая цепь питания размыкающими контактами КПО3. При полном открытии задвижки размыкается контакт КВО и схема обесточивается.

При достижении максимального давления замыкается вывод max манометра ДМ. На пускатель закрытия ПЗ через контакты манометра и нормально замкнутый контакт КПО3 подключается к фазе С с одной стороны, а с другой – через контакты закрытия концевика КВ3 и муфтового выключателя МВЗ – к нулевому проводу. ПЗ замыкает цепь питания своего якоря контактами КПЗ2, обеспечивая полный цикл закрытия задвижки. Контакты П3 включают электропривод на реверс, обратным, по сравнению с контактами ПО, подключением фазовых проводов А и С. При полном закрытии задвижки схема ПЗ обесточивается концевым выключателем КВЗ.

Муфтовые выключатели предназначены для защиты двигателя при высоком крутящем моменте вала. Повторное замыкание контактов МВО и МВЗ происходит при обратном вращении двигателя.

Электроконтактный манометр типа ДМ способен коммутировать до 0,5 А, что обеспечивает прямое подключение пускателей ПАЕ, якоря которых потребляют при включении максимум 0,25 А при напряжении 127 В. Коммутируемая контактной группой пускателя максимальная нагрузка составляет 17кВт, а для включения электропривода достаточно мощности в 0,18кВт. На практике рекомендуется включать цепи управления магнитным пускателем через промежуточные реле для предотвращения обгорания контактов манометра.

При использовании промежуточных реле количество задействованных контактов магнитных пускателе (ПО и ПЗ) сокращается до трех. Каждое промежуточное управляют двумя контактами, работающими на замыкание (для обхода цепи питания электроконтактного манометра и включения якоря контактора) и одним на размыкание (для предотвращения срабатывания цепи обратного хода двигателя). В остальном схема аналогична приведенной на.

Выбираем подходящий вакуумметр

Обычно используют четыре основных критерия – цена, размеры, точность и воспроизводимость результатов измерения.

Для измерения низкого и среднего вакуума оптимальным сочетанием таких характеристик обладают комбинированные тепловые вакуумметры с термопарными датчиками 2А и 2С (отечественного производства) и АТС Edwards — импортного. Они не имеют трущихся механических частей и нечувствительны к внешним условиям применения и весьма компактны. При вполне приемлемой цене (7…8 тыс. руб.) могут фиксировать давления от 10-6 мм. рт. ст.

К лабораторному типу рассматриваемых приборов относятся электронные манометрические приборы серии ВИТ от компании Мерадат: ВИТ-1А, ВИТ-2, ВИТ-3, ВМБ и ряд других. Такая техника способна определить степень вакуума в широких пределах, но отличается сложностью и трудоёмкостью предварительной калибровки, для чего необходим вакуумный насос, тарировочный манометр и манометрический преобразователь. Цена приборов – от 8 тыс. руб. для ВИТ- 2, до 15 тыс. руб. для ВИТ-3. Приборы линейки ВИТ способны определить вакуум при давлениях от 10-7 до 1 мм рт. ст.

Для автомобилистов подходящим выбором является вакуумметр ADD622, при помощи которого возможна оперативная диагностика некоторых узлов автомашин. Точность прибора – 0…70 мм. рт. ст., цена – до 2000 руб.

Пневмонагнетатель. Быстрая транспортировка строительных растворов

Ручной лобзик по дереву. Правила выбора и работы

Электроконтактные манометры ЭКМ

Электроконтактные манометры (ЭКМ) — пружинный манометр с электроконтактами, который применяется в системах автоматического контроля, регулирования и сигнализации.

Контактная часть располагается над передаточным механизмом и состоит из двух передвижных контактов. Контакты замыкаются и размыкаются непосредственно самой рабочей стрелкой манометра при достижении измеряемым манометром установленных пределов.

Замыкание одного из контактов рабочей стрелкой вызывает соответствующее действие системы автоматики. Одновременно эти приборы обеспечивают визуальную индикацию контролируемого параметра. Класс точности (электроконтактных манометров ЭКМ) прибора 2,5 %. Назначение электроконтактных манометров ЭКМ. Такие манометры преднязначены для измерения избыточного давления некристализующихся, неагрессивных сред (например природного газа) и дискретного управления электрическими цепями регулирующих и вспомогательных устройств. Основные параметры манометров ЭКМвм:

Резьбовое соедиенение штуцера — М20х1,5. (Встречается исполнение манометров с другой резьбой).

Материал механизма прибора, штуцера, измерительной пружины — медный сплав.

Обзорное стекло: техническое.

Материал циферблата: в зависимости от исполнения (разновидности: сталь или алюминиевый сплав).

Фон циферблата окрашен в белый цвет.

Манометры производятся по электрическим схемам согласно ГОСТ 2405-88.

Примеры обозначения манометров ЭКМвм:

Манометр ЭКМ160НВм-1,0МПа-G1/2 — Манометр электроконтактный (ЭКМ), диаметр корпуса 160мм., материал корпуса — сталь нержавеющая (Н), степень защиты IP54, на микровыключателях (Вм), со шкалой 0 до 1,0МПа, присоединительная резьба — G1/2. Манометр ЭКМ100Вм-1,6МПа — Манометр электроконтактный (ЭКМ), диаметр корпуса 100мм., на микровыключателях (Вм), со шкалой от 0 до 1,6МПа, присоединительная резьба М20х1,5.

Степень защиты по ГОСТ 14254-96: IP40 — для манометров с корпусами из черной стали, IP54 — для манометров с корпусами из нержавеющей стали.

Приборы производятся в соответствии с ГОСТ 2405-88 и ТУ РБ 37388602.001-96. Средний срок службы приборов — 10 лет.

Также приводим для примера другой тип электроконтактных манометров: Электроконтактные манометры ЭКМ-2005.

Глубина перенастройки диапазона — 4:1 Выходной сигнал (опция) — 4…20 мА Питание —

110…249 В, (40…100 Гц), =150…249 В (возможно питание от цепей коммутации) Сигнализирующие устройства — 2 электромагнитных реле (=/

Электроконтактные манометры ДМ2010ф, ДВ2010ф, ДА2010ф:

Назначение Электроконтактных (сигнализирующие) вакуумметров и мановакуумметров ДМ2010ф, ДВ2010ф, ДА2010ф предназначены для измерения избыточного и вакуумметрического давления некристаллизующихся жидкостей, пара и газа (в т. ч. кислорода), неагрессивных к материалам деталей, контактирующих с измеряемой средой, и замыкания или размыкания электрических цепей при достижении заданного предела давления. Стандартное исполнение контактной группы — с магнитным поджатием. Технические данные Диаметр корпуса — 100 мм. Резьба штуцера — М20х1,5., Класс точности приборов — 1,5. Среда-жидкости, пар, газ, в т.ч. кислород.	Диапазон показаний приборов ДМ2010ф, ДВ2010ф, ДА2010ф: ДМ2010ф
0-100	кПа
0-160	кПа
0-250	кПа
0-400	кПа
0-600	кПа
0-1	МПа
0-1,6	МПа
0-2,5	МПа
0-4	МПа
0-6	МПа
0-10	МПа
0-16	МПа
0-25	МПа
0-40	МПа
0-60	МПа
0-100	МПа
0-160	МПа
ДВ2010ф
-100-0	кПа
ДА2010ф
-100-0-60	кПа
-100-0-150	кПа
-100-0-300	кПа
-100-0-500	кПа
-100-0-900	кПа
-0,1-0-1,5	кПа
-0,1-0-2,4	кПа

Диапазон показаний приборов ДМ2010ф, ДВ2010ф, ДА2010ф:

Для ознакомления с этим типом манометров, приведено лишь несколько основных видов Электроконтактных маномометров ЭКМ, для того чтобы можно было иметь хоть какое-то представление о них. Также приведены диапазоны измерений, чтобы было легче ориентироваться при поиске и выборе нужного манометра.

Если статья оказалась полезной

, в качестве благодарностивоспользуйтесь одной из кнопок ниже — это немного повысит рейнинг статьи. Ведь в интернете так трудно найти что-то стоящее.

Подключение экм к пускателю

admin
Стройка и ремонт

Электроконтактные манометры получили очень широкое распространение в системах автоматики безопасности котельных, ТЭЦ и ЦТП. Они не только контролируют давление, но также отлично позволяют осуществлять управление производственными процессами, в частности, включение-выключение насосов. В данных аспектах ЭКМ являются прекрасной альтернативой реле давления. Например, для обеспечения контроля давления водогрейного котла в допустимых пределах необходимо либо два реле давления (отдельно реле низкого и отдельно реле высокого давления), либо всего лишь один электроконтактный манометр с двумя контактными группами.

Промышленностью выпускаются следующие виды ЭКМ:— электроконтактные манометры на микровыключателях;— электроконтактные манометры с магнитомеханическими контактами;— взрывозащищенные.

Чтобы понять, будет ли оправданно применение электроконтактного манометра в данной конкретной схеме, нужно рассмотреть достоинства и недостатки данного прибора.

При установке ЭКМ не потребуется никаких тройников или фитингов, так как он уже собран в едином корпусе для коммутационных контактов и контрольного манометра. То есть в одном приборе мы можем не только контролировать давление, но и видеть текущее его значение. Также достоинствами электроконтактного манометра является простота его настройки, а также более точная визуализация настроенных пределов срабатывания по давлению. Пределы настраиваются с помощью контактных стрелок, без использования специализированного инструмента, необходима только индикаторная отвертка.

Недостатком ЭКМ являются низкие токи коммутации (всего 300-500 мА), что требует подключение управляемых устройств большой мощности производить через промежуточные реле во избежание обгорания контактов манометра.

Принципиальные электрические схемы электроконтактных манометров

Типы исполнения электроконтактных манометров: 1 — указательная стрелка; 2,3 — электроконтактные уставки; 4,5 — зоны замкнутых и разомкнутых контактов соответственно; 6,7 — объекты воздействия

Электроконтактные манометры имеют типовую схему функционирования, которая может быть проиллюстрирована на предыдущем рисунке. При увеличении давления и достижении им определённого значения указательная стрелка 1 с электрическим контактом входит в зону 4 и замыкает с помощью общего контакта 2 электрическую цепь прибора, что в свою очередь, приводит к включению в работу объекта воздействия 6.

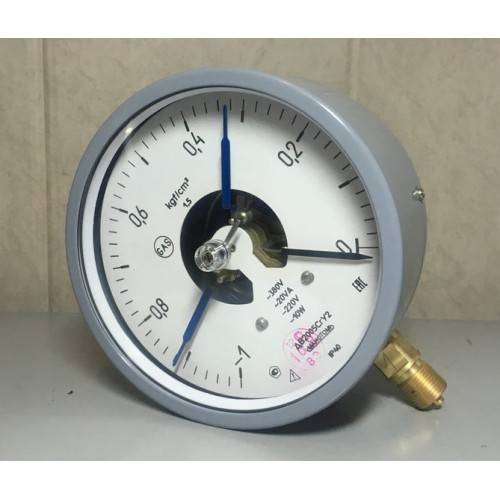

Электроконтактный манометр ДМ2010СгУ2 исполнения 5

В зависимости от назначения используются различные модификации ЭКМ, имеющие следующие исполнения электрических схем:Исполнение 1 – с одним контактом на замыкание;Исполнение 2 – с одним контактом на размыкание;Исполнение 3 – с двумя контактами на размыкание-размыкание;Исполнение 4 – с двумя контактами на замыкание-замыкание;Исполнение 5 – с двумя контактами на размыкание-замыкание (левый контакт – размыкающий, правый – замыкающий);Исполнение 6 – с двумя контактами на замыкание-размыкание (левый контакт – замыкающий, правый – размыкающий).

Подключение электроконтактного манометра

Самые распространенные в теплотехнике схемы ЭКМ – это схемы с двумя контактами, то есть исполнения 3, 4, 5 и 6. Рассмотрим подключение на примере электроконтактного манометра ДМ2010СгУ2.

В манометрах данной марки исполнение можно определить по цвету сигнальных стрелок:— исполнение 5 – оба указателя синие.— исполнение 6 – оба указателя красные.— исполнение 3 – левый указатель (min) – синий, правый (max) – красный;— исполнение 4 – левый указатель (min) – красный; правый (max) – синий;

Подключение электроконтактного манометра к приборам электрической цепи осуществляется четырёхжильным кабелем по схеме, обозначенной на рисунке:— контакт 1 — общий провод;— контакт 2 — сигнал min;— контакт 3 — сигнал max;— контакт 4 — заземление.

Контакты пронумерованы на вилке разъема, которая располагается на корпусе манометра, на самой розетке нумерация отсутствует.

Назначение

Контроль давления горючего важен для инжекторных и дизельных двигателей. Если не будет обеспечено необходимое давление, топливо не справится с сопротивлением форсунок, мотор будет работать с перебоями, увеличится расход горючего. За состоянием современного автомобиля следит бортовой компьютер, если он установлен. Но отслеживать давление в топливной системе не является его функцией. Ее выполняет манометр для проверки давления топлива. С его помощью контролируются элементы топливной системы

Важно, что манометр можно подключать параллельно, не нарушая работу топливной системы (автор видео — Сам себе механик)

Конструкция и принцип действия

При работе манометра используется принцип равновесия. Измеряемое давление уравновешивается силой, которую создает упругая деформация чувствительного элемента, например, трубчатая пружина или мембрана с двумя пластинами и др. Один конец устройства запаян в держатель, а второй с помощью рычага связан с механизмом, который переводит линейные изменения в движение стрелки на циферблате.

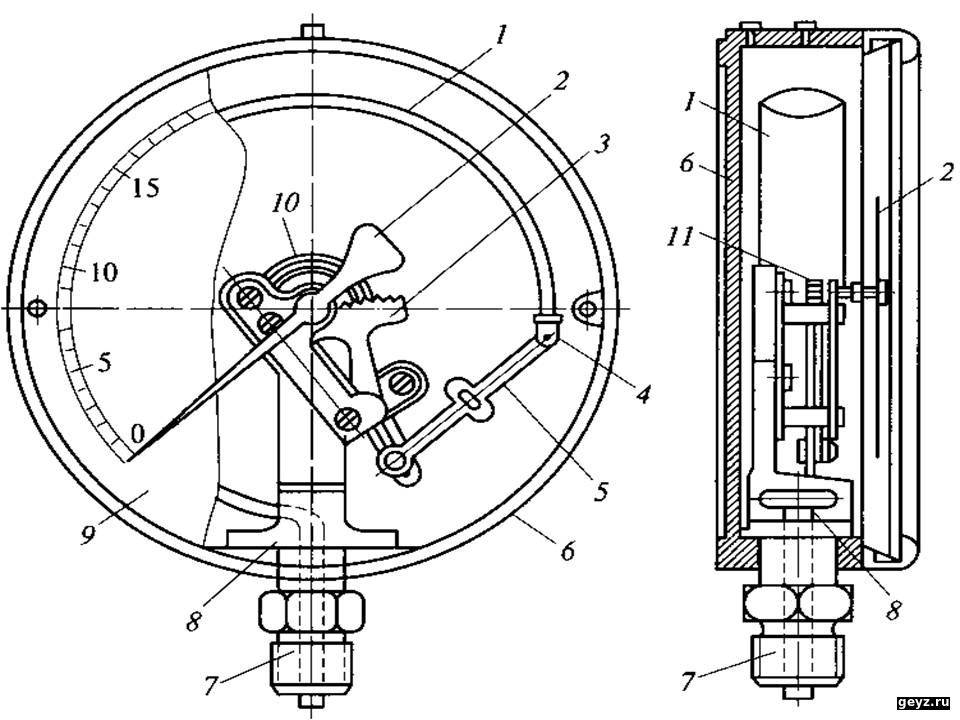

Рассмотрим устройство манометра для измерения давления, чувствительным элементом которого является трубчатая пружина. Это наиболее распространенные измерители, так как имеют хорошие технические характеристики, простую конструкцию, надежны в эксплуатации, позволяют выполнять измерения в широком диапазоне.

Широкое применение удалось достичь благодаря простоте конструкции прибора. В его основе используется трубка пустая внутри с сечением в виде овала или эллипсоида. Измеряемая среда действует на трубку, которая под давлением деформируется. С одной стороны трубка с помощью штуцера подключается к системе, а со второй соединена с механизмом, передающим деформационные изменения.

Передаточный механизм состоит из следующих элементов:

шестеренки;;
указателя (стрелки);
зубчатого сектора;
поводка.

Между зубьями сектора и шестеренкой вставлена пружина в виде пружины для исключения мертвого хода. Так как трубка имеет разные площади поверхности внутри и извне, под воздействием давления она пытается выпрямиться. Запаянный свободный конец с помощью рычага передвигает стрелку измерителя относительно шкалы. Если максимальное давление не превышает 25 бар, точность прибора составляет 2,5, свыше 25 бар – 1,5.

Виды

Типы манометров для измерения давления различаются по принципу действия:

жидкостные (трубные);
мембранные;
пружинные;
сильфонные;
поршневые;
пьезоэлектрические манометры;
радиоактивные;
тензоманометры (проволочные).

Каждый вид приведенных приборов отличается используемым чувствительным элементом и принципом работы.

Различаются измерители назначением:

Общетехнические, применяемые для измерений в средах не агрессивных к сплавам из меди.
Электроконтактные. Отличительной чертой устройств является возможность регулирования измеряемой среды.
Специальные. Они предназначены измерять давление в разных газах, различают кислородные, аммиачные, ацетиленовые, для негорючих и горючих газов. Они отличаются по цвету.
Эталонные. Отличаются высоким классом точности, поэтому применяются в качестве образца для проверки, испытаний и регулировки других измерительных приборов.
Судовые. Применяются на морском и речном транспорте.
Железно-дорожные. Применяются на ж/д транспорте.
Самопишушие. Приборы оснащены механизмом, который регистрирует на диаграммной бумаге график работы измерителя.

Манометры используются в промышленности, в быту, в других сферах деятельности в зависимости от целей применения и технических характеристик.

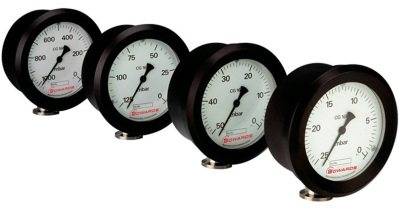

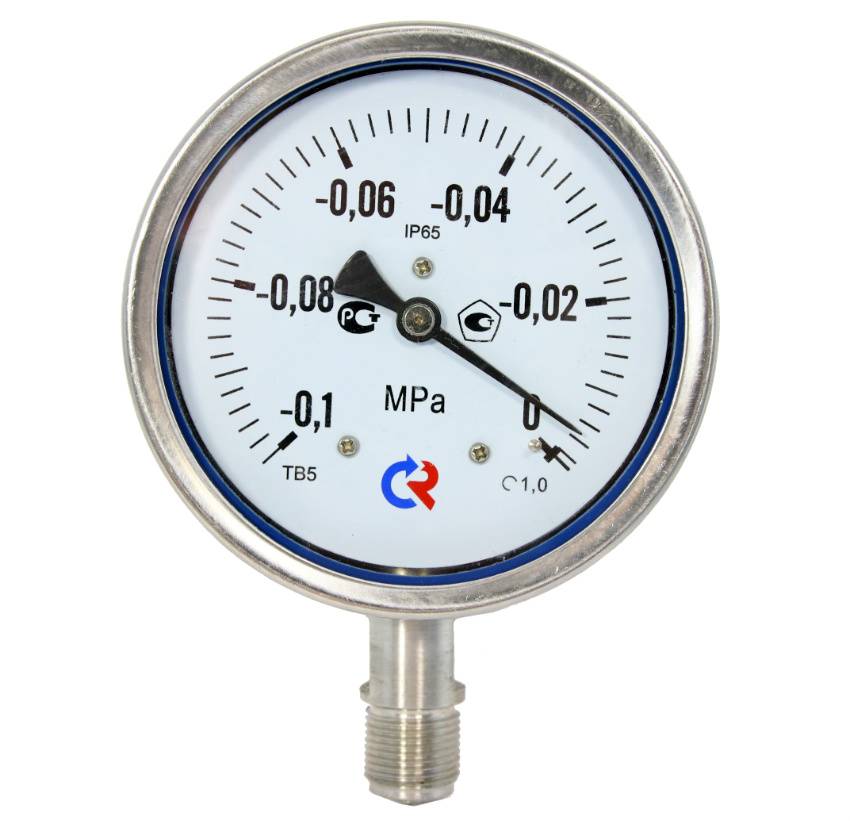

Вакуумметры стрелочные — принцип действия

Вакуумметры стрелочные относятся к механической группе измерителей и подходят для контроля параметров разреженной газовой среды в лабораторных и промышленных условиях. Преимуществами использования стрелочных агрегатов выступают:

Высокая надежность и стабильность работы;
Широкая сфера использования;
Возможность работы в условиях не только среднего и низкого вакуума, но и с оборудованием сверхвысокого вакуума.

Чувствительным элементом измерительного прибора выступает пружина, которая предусматривает три варианта исполнения:

Трубчатый;
Коробчатый;
В виде пластины.

Вакуумметры стрелочные — принцип действия

Трубчатые устройства предусматривают размещение пружины в виде овальных труб, которые имеют поперечное сечение. Под воздействием давления пружинная трубка искривляется и выпрямляется при возникновении напряжения. Данное изменение положения пружины отражается на шкале измерителя.

В приборах коробчатого типа находятся 2 гофрированных мембраны округлой формы. При измерении оказывается силовой воздействие на поверхность коробки, за счет чего приводятся в действие пружины. Пружинное движение прямо пропорционально изменению давления, что и переносится на шкалу стрелочного циферблата.

Конструкция пластинчатой пружины включает две металлические мембраны, которые крепятся к корпусу и непосредственно контактируют с рабочей средой. Интенсивность колебания пружин определяет изменения параметров давления в системе, что отражается на приборной шкале.

Краткий обзор некоторых моделей датчиков и их особенности

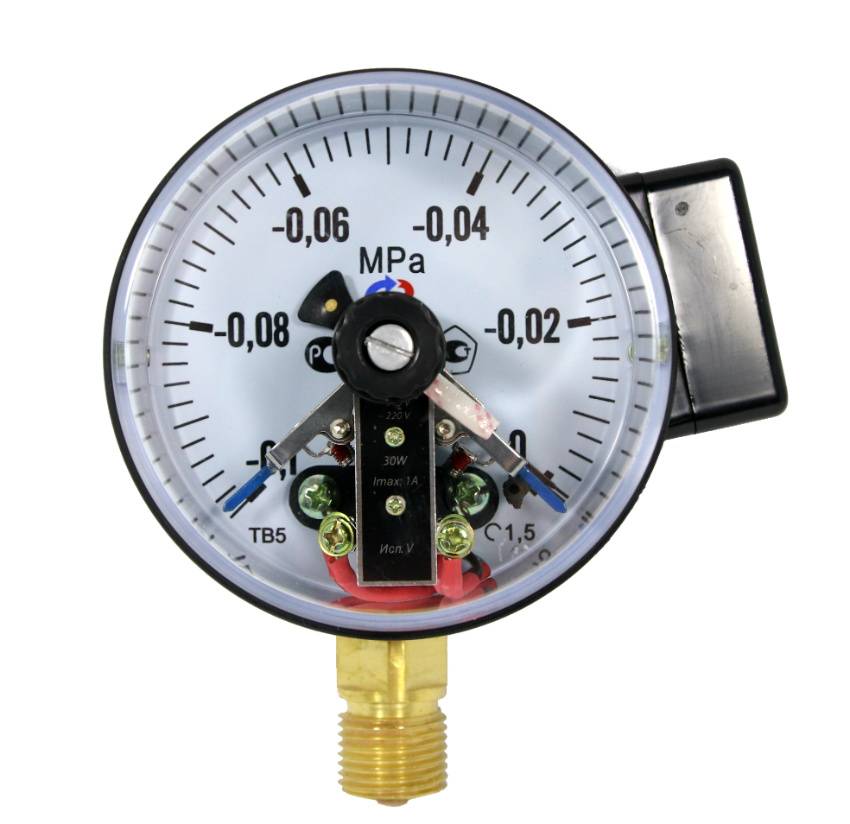

ТМ-510Р.05, ТМ-510Р.06

ТМ-510Р.05, ТМ-510Р.06 от производителя ЗАО «Росма» собираются на базе манометров ТМ-510, а после установки электроконтактной приставки становятся полноценными ЭКМ.

В данных моделях ЭКМ используются контакты с магнитным поджатием, которые позволяют коммутировать большие токи с большой разрывной мощностью контактов, по сравнению с приборами, имеющие скользящие контакты.

ЭКМ ТМ-510Р.05, ТМ-510Р.06 характеризуются надежным электрическим соединением при динамических нагрузках.

Основные характеристики:

Двухконтактная электрическая схема;
Максимально возможное напряжение ~380 В;
Максимально возможный ток — 1 А;
Максимально возможная разрывная мощность контактов — 30 Вт;

ЭКМ 100 Вм

ЭКМ 100 Вм – является электроконтактным манометром на микровыключателях, предназначен для замыкания или размыкания электрической цепи при достижении заданного предела давления. Обеспечивает визуальную индикацию контролируемого давления.

При необходимости может быть оснащен дополнительными опциями:

Бобышки, отводы или импульсные трубки ;
Краны и клапаны;
Прокладки, переходники, демпферы и т.д.

Модель ЭКМ 100 Вм имеет следующие характеристики:

Диапазон возможных измерений до 4 МПа;
Класс точности 2.5;
Диаметр корпуса 100 мм;
электроконтактной группой V исполнения по ГОСТ 2405-88.

Технологии не стоят на месте, все совершенствуется, в том числе и конструкции измеряемых приборов.

Так, например, современные цифровые датчики ЭКМ-1005, ЭКМ-2005 от заводов-изготовителей Теплоклимат, Теплоконтроль и Элемер, совсем скоро вытеснят устаревшие стрелочные приборы. Это электронные показывающие современные интеллектуальные контактные манометры имеющим как дискретные, так и аналоговый выход (4-20 мА).

Они уже пользуются на рынке достаточно большим спросом

Поэтому не важно, какими характеристиками обладает прибор, рано или поздно появится новый, более удобный и полезный в работе
