1.Ремонтируемые своими руками, когда происходит окисление или передавливание шнуров, контактов, электроклемм.
2.Не подлежащие ремонту своими руками — это случаи, когда нужно заменить деталь или механизм в специальных мастерских, при помощи специального оборудования.
Болгарка состоит из таких частей: корпус (основа), электрическая часть (якорь и ротор), механическая часть (редуктор, подшипники, шпиндель, охлаждающий кулер).
Не нужно разбирать болгарку только в случае поломки кабеля питания. Для проведения ремонта остальных составляющих болгарки нужно провести разборку двух пластиковых частей корпуса для выявления дефектов.
Признаком неисправности болгарки может быть ситуация, когда она не включается из-за отсутствия питания в сети, повреждения сетевого шнура, когда возможно отстранились контакты, вышла из строя кнопка или стерлись щетки.
Часто место преждевременного изнашивания находится возле входа сетевого шнура в конструкцию корпуса.
Когда из строя выходит кнопка, то двигатель не будет работать, но ток в прибор поступает. В таком случае стоит заменить кнопку.
В ситуации работы прибора и резкого его искрения с запахом гари стоит учесть, что вышли из строя графитовые щетки. Они обладают недолгим сроком службы и при стирании понижается их качество контакта.
Посторонний треск и звонкий звук служат признаком старения подшипников или шестерней.
Подшипники и щетки при постоянном пользовании прибором стоит менять каждые 6 месяцев.
Простые виды поломок болгарок под силу даже новичку в пользовании этим прибором, но в случае серьёзной поломки не стоит рисковать инструментом, если не уверенны в своих силах.
Особенности выявления и устранения поломок болгарки в домашних условиях
Для проведения ремонтных работ своими руками первоочередно стоит подготовить рабочее место и приступить к разборке агрегата. В зависимости от фирмы-производителя может отличаться количество крепежей (не менее 6 штук). При помощи крестообразной отвертки, разобрав прибор, стоит провести осмотр и проверку деталей внутри инструмента. Если учесть характер популярных жалоб можно найти такие причины:
1.В случае, когда не возможно запустить инструмент — причина поломки в электрической части.
2.В случае не характерных для работы прибора звуков — причина поломки в механической части.
3.В случае поломки корпуса — нужна его полная замена.Использовать для работы агрегат с неисправным корпусом строго запрещено.
Устройство и принцип работы болгарки
Чтобы разобраться, как устроена угловая шлифмашинка, сначала необходимо ознакомиться с принципом работы этого инструмента. С помощью электроэнергии осуществляется работа двигателя, который через специальную шестерню передает вращательное движение на вал. На его конце закреплен шлифовальный или отрезной круг.
Высокое качество работ, проводимых с болгаркой, будет зависеть от количества оборотов режущего полотна за 1 мин. У профессионального электроинструмента это значение может достигать 10000 об/мин и больше.
Первым делом при поломке болгарки следует ее разобрать и тщательно прочистить, в большинстве случаев инструмент начинает работать.
У разных изготовителей компоновка болгарки может несколько отличаться, но основные части у всех моделей одинаковы (рис. 1):
- корпус, сконструированный из двух частей;
- электрический двигатель определенной мощности;
- редуктор;
- электрическая часть.
Корпус изготавливается из ударопрочного пластика. Основная его задача заключается в удерживании всех составных частей на своих местах и передаче усилий, прикладываемых оператором, на режущий элемент.
Электрический двигатель приводит в движение ведущую шестерню редуктора, вращающую ведомую, на оси которой размещается диск. Редуктор состоит из шестерней, через которые ось вращения поворачивается на 90°. Благодаря использованию шестерней различного диаметра достигается оптимальная скорость вращения режущего полотна.
Ремонт болгарки своими руками – устраняем типичные неисправности
Будь то бытовой электропатрон или турбина на гидроэлектростанции – ремонтная последовательность должна исключать элементарные неисправности в первую очередь. Электрику и электронику не зря называют «двумя науками о контактах». Типичные неисправности болгарок вкупе с методиками их устранения таковы:
- Инструмент внезапно перестал подавать признаки жизни. С вероятностью 90 % можно заключить, что ток из розетки не попадает на электрощетки. То есть проблема заключается либо в силовой вилке, либо в самом проводе, либо в механизме кнопки «Пуск». Достаточно разобрать корпус и «прозвонить» кабель обыкновенным тестером на предмет наличия обрывов – очень часто достаточно заменить провод, и болгарка заработает, как новенькая;
- Провод с вилкой гарантированно целы, а инструмент по-прежнему обездвижен? Необходимо разобрать пусковой механизм, причем желательно промаркировать снимаемые контакты – если впоследствии их подключить неверно, то может сгореть обмотка или заклинить якорь. Заменить пусковую кнопку можно на любую аналогичную, рабочие параметры маркируются на ней вполне разборчиво;
- Кнопка «Пуск» и силовой провод находятся в работоспособном состоянии, а болгарка трудиться не желает? Пришла пора заняться шеткодержателями. Очень часто достаточно зачистить контактные пластины на коллекторе, и появляется долгожданная искра и ровное гудение механизма. Если его нет, то необходимо осуществить замену щеток. Ресурс этих устройств обычно ограничен несколькими годами. Ряд моделей болгарок выпускается с припойным соединением электрощеток, выпаивать и ставить новые нужно в комплекте, их частичная замена не допускается;
- После замены внимательно осмотрите старые электрощетки – если они обладают неравномерным износом, это является явным признаком смещения центра тяжести инструмента или его подвижной внутренней части. Лучше обратиться в специализированную фирму по ремонту сложного электрооборудования – самостоятельно отрегулировать баланс без опыта вряд ли получится.
Замена щеток относится к «вершине первого уровня» при самостоятельном исправлении неисправностей в электрошлифовальных машинах. Можно и дальше расписывать ремонтные рекомендации, как разобрать редуктор болгарки, перемотать ее обмотку или перенастроить электронную начинку. Но серьезные поломки требуют серьезного же подхода к работе. Если этот редуктор вы никогда не видели, как же вам удастся его починить? Шанс на включение болгарки зависит от вашего здравого смысла – экономия на профессиональном ремонте обернется потерей всего инструмента.
УШМ (угловые шлифовальные машинки), в простонародье называемые болгарками, считаются крайне надежным и популярным инструментом. Однако любая вещь рано или поздно ломается и требуется починки. Отремонтировать болгарку самостоятельно не так уж и трудно, если у вас на руках есть инструкция, где указан порядок действий. Ниже вы сможете отыскать ответы на вопросы, связанные с починкой статора, ротора, редуктора и угольных щеток УШМ.
Болгарки крайне распространены среди многих домашних умельцев. Возможность заменять рабочие элементы позволяет осуществлять полировочные, шлифовальные и отрезные манипуляции. А наличие прибора плавного пуска существенно повышает удобство и безопасность работы. Починка УШМ — это простая работа, с которой можно справиться и своими силами. Тем, кто решил сделать это, потребуется схема УШМ необходимого типа, материалы для смазки, сам инструмент и пошаговое руководство.
Любая починка УШМ своими силами должна начинаться с выявления неисправностей. Болгарка характеризуется несложным устройством. При вращении ротора посредством косозубой шестеренки крутящий момент передается на шпиндель (вал) рабочего элемента. На валу находится полировочный или шлифовальный круг или камень.
Следует отметить и форму зубчика. На УШМ небольшой мощности, как правило, установлены шестеренки с прямыми зубчиками. Косозубые же конструкции применяются в приборах, мощность которых начинает от 1000 Ватт.
УШМ, как и всякий инструмент, с течением времени подвергается всевозможным поломкам, причины которых могут быть самыми разными. Они могут возникать не только от неправильного использования устройства, но и из-за несвоевременной/некорректной смены угольных щеточек и материалов для смазки.
Независимо от модели и марки болгарки проблемы у всех возникают практически одинаковые. Их можно условно поделить на электрические и механические. Для ремонтников-новичков, которые не знают как разобрать болгарку, поломки можно поделить на сложные и простые.
Основные неисправности, причины их появления и методы ремонта
Для упрощения задачи поиск неисправности и ремонт необходимо выполнять системно. Не надо спешить разбирать инструмент. Сначала определимся с типом неисправности. Самая главная неприятность – болгарка не включается. Что необходимо проверить:
- Исправность сетевой розетки;
- Исправность соединительной вилки;
- Целостность соединительного провода.
Якорь электродвигателя + (Видео)

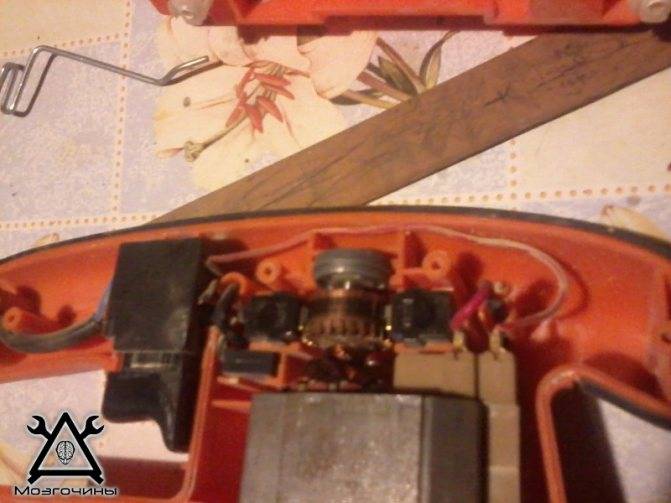

Если эти элементы исправны, то осматриваем контактные щетки. Щетки служат для передачи питающего напряжения на контакты коллектора электродвигателя. К этим контактам припаяны обмотки якоря. Если одна из щеток не контачит или вообще обломана, то электрический ток не будет поступать на обмотку и болгарка работать не захочет.
Для того чтобы осмотреть состояние щеток необходимо:
- Найти на корпусе две соосные резьбовые заглушки;
- Аккуратно открутить их;
- Извлечь щетки.
Щетки подпружинены, поэтому надо постараться не потерять пружинки. Извлеченные щетки должны быть одинакового размера. На них будет некоторый износ, но не должно быть сколов и поперечных трещин, которые могли бы нарушить контакт.
Если щетки в нормальном состоянии, то придется осмотреть якорь двигателя. Этот узел только называется якорем, а на самом деле с якорем не имеет абсолютно ничего общего. Это центральный вал двигателя, на котором размещена обмотка и коллекторный венец. Иногда из-за больших нагрузок между щетками и контактами коллектора возникает сильная искра. В результате медные контакты покрываются слоем окислов и ток не проходит на обмотку.
Что необходимо сделать, чтобы привести якорь в порядок? Надо взять обычную белую резинку, которой пользуются чертежники и любители порисовать. Уголком резинки надо потереть контакты. Пленка из окислов должна очиститься и засиять медным блеском.
Если и эта операция не дала результатов, то необходимо вскрыть корпус болгарки и осмотреть состояние внутренних проводов, фазосдвигающего конденсатора и обмотки. Обмотка должна иметь ровный цвет лака, которым покрывают обмоточный провод. Потемнение или почернение провода или его участков свидетельствует о коротком замыкании обмотки. Эту неисправность своими руками устранить сложно, потребуется замена якоря.
https://youtube.com/watch?v=CG4_iK00mYo
Ремонт редуктора + (Видео)
Задача редуктора – передать вращение вала электродвигателя к диску болгарки. Причем, поскольку у нас угловая шлифовальная машина, то и редуктор у нас угловой. Чтобы его осмотреть необходимо:
Снять диск, если он был установлен;
- Снять защитный кожух;
- Выкрутить четыре винта на корпусе редуктора.
После этого редуктор должен выйти из корпуса. Неисправностей здесь немного:
- Поломка или значительный износ зубьев шестерен;
- Поломка вала;
- Отсутствие фиксации шестерен на валах.
Вышедшие из строя элементы редуктора необходимо заменить. Замена шестерни ничего сложно не представляет. Затем редуктор смазывается хорошим слоем густой смазки и устанавливается на место.
https://youtube.com/watch?v=yggci_xpxLA
Ремонт статора болгарки + (Видео)
Статором называют ту часть электродвигателя, которая неподвижно закреплена в корпусе. Она предназначена для создания электромагнитного поля, в котором вращается якорь.
Основная неисправность статора – обрыв обмотки или ее сильный перегрев. Чем опасен перегрев? При перегреве обмоточных проводов перегревается и защитный изоляционный лак, который их покрывает. Нарушение лаковой изоляции приводит к короткому замыканию витков обмотки.
Даже замыкание одного витка обмотки полностью выводит болгарку из строя. Обмотка сразу же начинает перегреваться и дымить. Вал вращается медленно или вообще перестает вращаться.
Чтобы отремонтировать статор придется менять обмотки на новые или перематывать. Но перемотка статора – процедура не для новичков.
https://youtube.com/watch?v=qm-gQu0SEqk
Уход и правильная эксплуатация болгарки
Чтобы болгарка работала долго, придерживайтесь правил:
- Следите за целостностью изоляции провода, вилки. Не снимайте защиту.
Проводите смазку и чистку всего инструмента.
- Регулярно проверяйте износ щёток и загрязнение щёткодержателей.
- Не перегревайте инструмент.
- Не бросайте.
После выключения болгарки дождитесь остановки вращения круга, потом кладите её на землю. Когда двигатель останавливается, инструмент через вентиляционные отверстия всасывает вместе с потоком воздуха частички земли и другие жёсткие фракции, которые ударяются об обмотки двигателя. В результате происходит обрыв или замыкание.
- Старайтесь не пользоваться болгаркой в зимнее время года на улице. Пока вы работаете, двигатель нагревается. Воздух ледяной. В результате образуется конденсат. Влага для двигателя губительна.
- Всегда ставьте те круги, которые рекомендует изготовитель инструмента. Если болгарка на 180 мм, не ставьте туда более 200 мм. Чем больше круг, тем меньше должны быть обороты. Вам придётся снять защиту, а обороты будут превышены. Колебания и вибрации увеличатся. В результате круг разлетится на части. Это чревато не только серьёзными травмами. Разбивается подшипник редуктора, стираются шестерни.
Если вы активно пользуетесь болгаркой, значит, вы хороший мастер. Разобраться в устройстве инструмента и починить его своими руками для вас не составит особого труда. Сначала найдите неисправность и определите, какие узлы следует проверить
Ремонтируйте болгарку осторожно, без спешки, чтобы мелкая поломка не превратилась в крупную
Назначение углошлифовальных машинок
УШМ или углошлифовальная машина — это специальный вид электрического инструмента, который предназначен для того, чтобы облегчить выполнение работ по резке камня и металла, распиливания древесных материалов, полирования и шлифовки поверхностей, заточка ножей и разных видов орудий труда. Этот инструмент вполне заслуживает звания универсального, так как с его помощью можно даже сверлить отверстия, предварительно закрепив патрон от дрели в шпинделе, и установив в нем соответствующее сверло.
Почему УШМ в народе называют «болгаркой», знают далеко не многие мастера, которые пользуются инструментом вот уже много лет подряд. Такое название угловая шлифмашина получила потому, что еще во времена СССР производство таковых видов электроинструментов была налажено в Болгарии. Если точнее, то выпускались шлифмашинки угловой конструкции в городе Пловдив на заводе «Элтос-Болгарка».
Многие владельцы углошлифовальных машин не знают всего их функционала, и применяют только для резки металла или заточки режущих инструментов. Однако УШМ можно использоваться для выполнения следующих действий:
- Резку бетона, кирпича, железобетона, шлакоблока, гранита и прочих твердых материалов
- Отрезание металлических деталей разной толщины
- Распиливание древесины, пластика, гипсокартонных листов и прочих аналогичных материалов
- Шлифование и полировка стальных и каменных материалов
- Зачистка поверхности деталей от коррозии и ржавчины
- Заточка разного ручного инструмента и прочих изделий
Все эти действия могут выполняться болгаркой при условии размещения в шпинделе соответствующих насадок, которыми являются абразивные круги, отрезные диски, наждачки, шлифовочные и полировочные насадки, наждачные круги и т.п. Область применения рассматриваемого агрегата с каждым годом только расширяется, а становится возможным это за счет выпуска производителями разных насадок. Причем возможности агрегата увеличиваются не только производителями, но еще и домашними мастерами, которые сооружают разные устройства из прибора, например, циркулярный и заточной станки.
При частой эксплуатации рассматриваемого инструмента возникают различные сбои, дефекты и поломки. В один момент все-таки возникает необходимость ремонта болгарки своими руками, произвести который нетрудно в домашних условиях. Чтобы самостоятельно отремонтировать инструмент своими руками в домашних условиях, понадобятся некоторые знания.
Основные электрические неисправности болгарки Интерскол
Как правило, чаще всего причиной отказа в работе болгарки становится электрическая неисправность. Основной процент отказа болгарок по электрической части является выход из строя угольных щеток.
Ремонт цепей управления болгарки Интерскол
Цепи управления у болгарок различных моделей немного отличаются друг от друга. Все зависит от мощности инструмента, наличия инновационных разработок. В некоторых болгарках встроен электронный блок, регулирующий плавность пуска.
Монтажная схема цепей управления болгарки Интерскол ушм 125
В болгарках Интерскол УШМ 125 электрощетки поз.55 крепятся в специальных щеткодержателях поз.44 , добраться до которых можно, только сняв заднюю крышку поз.51 корпуса статора поз.42.
Сняв крышку, надо выкрутить винты поз.50, держащие корпус щеткодержателя.
Износ щеток определяется по их остаточной длине. Длина рабочих угольных щеток не может быть меньше 5 мм.
Электропитание подается по кабелю поз.53. В местах входа кабеля в болгарку и в вилку поз.53 кабель может обломиться. Неисправность устраняется заменой всего шнура питания или вышедшей из строя части. Скрутки недопустимы.
Кабель питания подает напряжение к выключателю поз.41, вставленному в корпус по47. Для управления кнопкой выключателя есть рычаг поз.46. При выполнении технического обслуживания продувайте рычаг включения силиконовой смазкой.
Монтажная схема цепей управления болгарки Интерскол ушм 230
Питание по шнуру поз.50 подается к выключателю поз.46, к которому подключен электронный блок поз.40, угольные щетки поз.38, вставленные в щеткодержатели поз.37. В электрическую часть болгарки также входит статор поз.32 и ротор поз.27.
Замена угольных щеток на болгарках Интерскол ушм 230 не требует снятия задней крышки. Достаточно выкрутить колпачок щеткодержателя поз.36 и вытащить щеткодержатель с угольной щеткой. А вот заменить выключатель, электронный блок, конденсатор поз.42 можно, только разобрав заднюю ручку поз44,45. Для этого надо выкрутить четыре винта 4×16 поз.44.
Как отремонтировать ротор болгарки Интерскол
Выход из строя ротора происходит по следующим причинам:
- Сработались или вышли из строя угольные щетки;
- Короткое замыкание или обрыв обмоток;
- Сработались ламели коллектора якоря:
- Разрушились или заклинили подшипники ротора.
Ремонт ротора требует специальных знаний, приборов и оснастки. Предпочтительнее купить новый ротор либо отдать на ремонт в специализированный сервисный центр. Но помните, это стоит денег. Для особоодаренных рекомендуем перемотать ротор своими руками.
Для демонтажа подшипников с якоря воспользуйтесь съемником. Но можно применить и подручные средства. Например, тиски, полоски металла, молоток, наставку из мягкого металла.
Демонтаж подшипников с якоря ушм 125
На роторе поз.31 установлены два подшипника: задний, возле коллектора поз.32.
Типоразмер подшипника 608Z.
И на стороне крыльчатки подшипник поз.28 типоразмера 6000-2 RS. Российский аналог 180100.
Снимаются подшипники после демонтажа ротора из корпуса редуктора. Чтобы вытащить ротор из редуктора, надо снять ведущую шестерню коническую поз.26, сидящую на валу ротора.
Для этого надо открутить гайку М8×3,5 поз.25, демонтировать ведущую шестерню Z=12. Она фиксируется шпонкой поз.30. Снимаются подшипники съемником.
Демонтаж подшипников с якоря ушм 230
Чтобы снять подшипники с якоря поз.27, необходимо ротор вытащить из корпуса редуктора поз.19. Раскрутите гайку М8 поз.20, снимите гроверную шайбу поз.21, демонтировать ведущую шестеренку поз.22
осторожно покачивая, вытащить ротор из корпуса редуктора. Подшипник останется в корпусе редуктора
Он закрыт крышкой подшипника поз.25, которая крепится к корпусу редуктора тремя винтами М5×8 поз.26. В корпусе редуктора установлен подшипник типоразмера 6201-2RS. Российский аналог 180201.
Основные неисправности болгарки и их причины
По статистике, большинство случаев выхода из строя УШМ связаны с электрической частью аппарата. Некоторые поломки могут быть незначительными, что позволяет провести ремонт болгарки своими руками. Но, например, при перегорании обмоток двигателя ремонт угловой шлифовальной машины может произвести только специалист.
Болгарка не включается
Причины того, что УШМ не включается, могут быть следующие:
- неисправна электрическая вилка;
- неисправен электрический кабель;
- сломалась кнопка запуска;
- нарушен контакт между кабелем питания и кнопкой;
- обрыв контактного провода электрощетки;
- сильный износ электрощеток;
- выход из строя обмоток ротора или статора.
УШМ не развивает обороты
Причины того, что угловая шлифмашина не набирает обороты, могут быть разные.
- Поломка блока регулировки оборотов. Для проверки этой версии необходимо подключить двигатель аппарата напрямую, минуя регулятор, и проверить работу устройства.
- Неисправность электрического кабеля вследствие постоянных перегибов или механического повреждения. Из-за этого поврежденный провод начинает греться под нагрузкой, а обороты двигателя падать.
- Загрязнение коллектора пылью. Необходимо удалить загрязнения спиртом.
- Проблемы с щетками. Они могут износиться или иметь короткий контактный провод, как показано на следующем фото.
Щетка хотя наполовину и стерлась, но является вполне работоспособной. При этом короткий контактный провод не дает пружине прижать электрод к коллектору. Данная ситуация также может быть причиной того, почему УШМ перестала работать в нормальном режиме.
Электродвигатель греется
Причины того, что греется болгарка, могут быть следующие.
- Неправильный режим работы аппарата. В результате перегрузок электродвигатель может сильно нагреваться, что часто ведет к перегоранию обмоток.
- Разрушение подшипников, расположенных на якоре. В результате ротор цепляется за статор, работа двигателя затрудняется, и обмотки перегреваются. Проблема решается заменой подшипников.
- Засорение вентиляционных каналов, через которые поступает воздух для охлаждения двигателя. Необходимо очистить вентиляционные отверстия от пыли.
- Поломка крыльчатки, служащей для охлаждения двигателя. Установлена она на роторе, на противоположной по отношению к коллектору стороне. Если крыльчатка сломана, ее необходимо заменить на новую.
- Межвитковые замыкания обмоток статора и ротора. Потребуется перемотка катушек или замена данных деталей на новые.
Болгарка искрит
Если вы заметили сильное искрение при включении углошлифовальной машины в том месте, где находится коллектор, то причины данной неприятности могут быть следующие.
- Повреждение обмотки якоря: обрыв одной или нескольких секций обмотки, межвитковое замыкание. При таких поломках появляется повышенный шум, падают обороты двигателя и горят щетки.
- Нарушился контакт между коллекторными пластинами и обмоткой.
- Слабый прижим щеток. При длительных режимах болгарки пружины перегреваются и могут “отжигаться”, теряя при этом упругость.
- Разбалансировка ротора двигателя.
- Нарушение цилиндрической поверхности коллектора. Это иногда происходит после перемотки, если якорь не протачивается на токарном станке, а сразу устанавливается в аппарат. В таком случае можно также наблюдать, что чрезмерно искрят щетки.
- Между ламелями коллектора нарушена изоляция. Также может быть засорение пазов продорожки графитом или пробой между ламелями.
- Износ подшипников, вызывающий биение ротора, также приводит к тому, что сильно искрят щетки.
- Нарушение геометрии вала якоря. Обычно это случается при неаккуратной разборке электродвигателя, когда вал гнется.
- Установлены графитовые щетки не той марки. Щетки подбираются, исходя из ожидаемых оборотов и напряжения.
- Поднятие одной или нескольких ламелей приводит к тому, что быстро сгорают щетки. Случается это по причине перегрева двигателя при длительной работе. В результате стекломасса, служащая основой коллектора, размягчается, и ламели начинают подниматься. Из-за того, что ламели подняты, щетки стираются очень быстро.
Способы проверки
Каждая неисправность ротора выявляется соответствующим методом проверки.
Визуальный осмотр
Способ проверки, с которого нужно начинать диагностику. Проверить коллектор якоря на наличие механических повреждений. Царапины, задиры и сколы должны отсутствовать. Осмотреть ламели на предмет выгорания. Если одна из них темнее или взбухла – имеет место короткое замыкание между пластиной и шиной обмотки.
12-вольтной лампочкой
Подсоединить к контактам лампочки два провода. В одном из них сделать разрыв. Подключить провода к источнику питания, края «разорванного» провода положить на ламели так, чтобы они не соприкасались между собой. Вращать якорь. Если в обмотке отсутствуют пробои, то лампочка будет гореть непрерывно.
Мультиметром
Перевести данный прибор в режим измерения сопротивления. Один из щупов (полярность не имеет значения) положить на одну из пластин. Другой щуп поочередно прикладывать к остальным ламелям. Звуковой сигнал в зависимости от модели мультиметра оповестит о том, что между «трассами обмотки» есть пробой.
Тестером
Индикатор короткозамкнутых витков. Используется при проведении диагностики якорей закрытого типа. Этот тип роторов отличается отсутствием доступа к месту соединения обмотки с ламелями. Тестер имеет два светодиода – красный и зеленый. Вращая якорь, подсоединенный к тестеру, можно определить наличие пробоя в обмотке по загоревшемуся красному светодиоду.
