Кусок трубы можно отрезать многими способами, будь то ножовка, болгарка но при этом рез может получится не очень ровным, а иногда это довольно критично. Для более ровного среза используются труборезы которые стоят очень дорого, если диаметры труб которые Вы планируете им резать достаточно большие, от 40 мм и выше. А ведь можно сделать такой инструмент и самому не затратив на это много денег, так как мы будем делать труборез из цепи и куска квадратной трубы и ещё пару деталей которые наверняка у Вас в гараже с излишком. Потратиться разве что придётся на отрезной ролик для трубореза, это расходный материал поэтому они продаются отдельно в магазинах. Таким труборезом можно резать как стальные, медные, дюралевые так трубы из ПВХ пластика. Плюс такой инструмент работает тихо и ему для своей работы не нужно электричество.

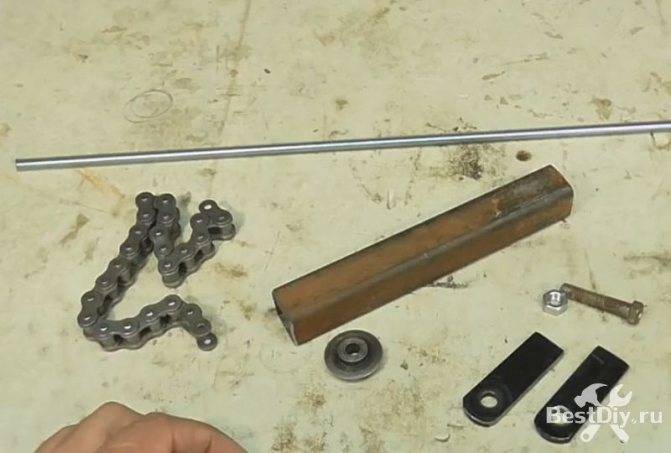

Что необходимо для создания трубореза:
- Стальной профиль квадратного сечения;
- Кусок цепи от мотоцикла;
- Отрезной ролик для заводского трубореза;
- Полоски листового метала 5-7 мм толщиной;
- Болт с гайкой;
- Отрезок стальной трубы (втулка).
Цепной труборез своими руками
Как сделать труборез из цепи и профиля, процесс изготовления:
Для начала делаем держатели для отрезного ролика, для этого сверлим в полосках листового металла отверстия, у меня же уже были готовые такие крепления.
Собираем держатель, для этого ставим ролик между крепежами и стягиваем их болтом с гайкой.
Цепной труборез своими руками
Далее вставляем держатель в кусок профильной трубы, которая будет служить рукояткой, но вставляем не совсем до конца, а чтобы ролик мог вращаться и привариваем держатель к рукоятке.
Цепной труборез своими руками
Цепной труборез своими руками
Далее нам нужно отрезать от стального толстого прутка небольшие отрезки длиной в ширину рукояти и приварить в начале рукоятки возле ролика, чтобы цепь не мешала в конечном итоге ролику.
Цепной труборез своими руками
Цепной труборез своими руками
Затем нужно один конец цепи приварить к ручке.
Цепной труборез своими руками
Ко второму концу цепи теперь приварим кусок шпильки.
Цепной труборез своими руками
Затем нужно приварить к концу рукоятки отрезок круглой втулки через который должна свободно ходить шпилька.
Цепной труборез своими руками
Всё, для шпильки подбираем гайку и наш цепной труборез сделанный своими руками готов!
Цепной труборез своими руками
Теперь осталось его протестировать, для этого помещаем шпильку во втулку и накручиваем на неё гайку.
Цепной труборез своими руками
Зажимаем трубу в тиски, надеваем труборез на трубу и затягиваем гайку, далее просто прокручиваем труборез за рукоятку вокруг трубы постепенно с каждым оборотом затягиваем гаечным ключом гайку на труборезе и далее прокручиваем инструмент вокруг трубы пока кусок трубы полностью не будет отрезан.
Цепной труборез своими руками
Цепной труборез своими руками
bestdiy.ru
Нам понадобятся следующие материалы:
- Труба квадратного сечения.
- Цепь от мотоцикла.
- Шпилька, болт, гайки.
- Отрезок трубы с внутренним диаметром по диаметру шпильки или чуть больше.
- Ролик от трубореза (продаётся в строительных магазинах).
- Пара пластин с отверстием (для крепления ролика).
Итак, на фото показан сам процесс изготовления самоделки.
Собираем крепление для отрезного ролика.
Вставляем собранный узел в кусок профильной трубы.
С помощью сварочного аппарата пластины привариваем к трубе.
Затем нужно к трубе приварить вот такие две детали, это нужно, чтобы цепь была на расстоянии от отрезного ролика.
Теперь нам понадобится мотоциклетная цепь.
Привариваем один конец цепи к трубе с одной стороны.
К шпильке и привариваем второй конец цепи.
Отрезок трубы по внутреннему диаметру шпильки привариваем к профильной трубе.
Всё, наш ручной труборез готов к использованию.
Испытаем приспособление, крепим в тисках трубу.
Одеваем на трубу приспособление, цепь натягиваем гайкой на шпильке.
Делаем несколько оборотов вокруг трубы.
Результат — отрезанная труба с идеально ровным срезом.
Рекомендуем посмотреть видео, где автор показывает процесс изготовления ручного трубореза, а также его испытания.
Подсказки по выбору
Основной элемент трубореза – металлическая рама, которую зачастую делают из кованой стали. А по остальным составляющим модели могут отличаться. Поговорим подробнее о самых востребованных из них.
Ручные труборезы
Как использовать ручные труборезы для стальных труб? Все предельно просто: «девайс» надевают на трубу и перемещают к месту, где нужно будет разрезать конструкцию. Фиксируют зажим – так, чтобы инструмент вращался вокруг трубы. Затем вращают труборез вокруг оси – то в одну, то в другую сторону.
Чаще всего для работ используют резцовые и роликовые модели.
Резцовый агрегат оснащен стальной обоймой, которая обхватывает конструкцию зубчиками из высокопрочной стали. Их положение регулируется дополнительно. Пара или даже один резец размещаются на подвижной части, которая регулируется резьбовым штоком (в дешевых моделях рукояткой с таким штоком). Благодаря «девайсу» срез получается чистым и ровным. Резцовому труборезу «по зубам» конструкции с диаметром, не превышающим 10 см.
Резцовый инструмент
Второй распространенный вариант ручного трубореза – роликовый. Существуют модели либо с 1, либо 3 роликами. Трубы большого диаметра (1,5-10 см) можно осилить только с помощью «девайса» с 3 роликами. Если же диаметр конструкции не превышает 0,5 см, то подойдет и труборез с 1 роликом. Данная модель хороша во всем, за исключением того, что после операции остаются заусеницы. Такую проблему тоже можно решить при помощи зенковки, но все это хлопотно.
Ручные труборезы – любимчики домовладельцев, стремящихся делать на своих владениях все своими руками. Приборы мало того, что недорогие, так еще и просты в обращении – для работы с ними не нужно иметь специальный опыт или подготовку. Правда, при пользовании такими «девайсами» придется потрудиться, простота в данном случае базируется на физической силе.
Электрические модели
Если работать с трубами предстоит профессионально, либо вы возводите один дом за другим, не будет лишним приобрести электрический труборез. Такой агрегат более производителен. С ним можно работать буквально играючи, не прикладывая усилий.
Правда, следует быть готовыми выложить кругленькую сумму, но если ваш бюджет не слишком сжат, то непременно приобретите автоматизированный агрегат. В хозяйстве такой инструмент пригодится.
Единственный недостаток у электрических моделей – ими невозможно пользоваться в труднодоступных местах трубопровода. Но для таких случаев можно приобрести простенький ручной «девайс».
В продаже вы найдете два типа электроинструмента – разъемный и неразъемный. Удобнее пользоваться разъемной моделью, состоящей из корпуса, разделенного на 2 части. Благодаря такому устройству, агрегатом можно резать даже готовый – смонтированный трубопровод. Поэтому данная модель – «палочка-выручалочка» для любителей ошибаться и тех, кто намерен и ремонтом коммуникаций заниматься самостоятельно.
Режущим элементом в электрическом труборезе являются резцы, которых в «девайсе» присутствует минимум 2. Один из них предназначен для резки, другой – для снятия фаски. Крепится к конструкции устройство при помощи кулачков, коих бывает от 4 до 8. Стандартной модели «по зубам» изделия с толщиной стали до 1 дюйма. Если стенки толще, придется искать специальную разновидность резцов.
Для каких процессов можно применять электрическую модель:
- резка труб;
- торцевание;
- снятие фаски (внешней, внутренней, а также с притуплением).
Так выглядит электрическая модель
Порядок работы с электрическим прибором таков:
- Разъемные части агрегата помещаются на трубу. Затем обхватывающие элементы выравнивают строго по вертикали. От точности установки зависит качество среза. Резцы располагают на удалении 2 мм от предполагаемого среза. Не исключено, что для такого процесса понадобится строительный уровень. Дабы удостовериться в правильности установки, совершите резцедержателями полный оборот. Бывает, что диаметр выбранной модели слишком велик для трубы, которую вам нужно разрезать. Выход из такой ситуации прост: приобретите специальные кулачки и наложите их под крепежный механизм.
- Процесс резки. В электрических моделях фактически все автоматизировано. Следуйте инструкции, и машина с резцами выполнит за вас всю работу.
В общем, электрический труборез для стальных труб – это выход для домовладельцев, не имеющих должной физической подготовки, экономящих время и желающих жить в унисон с передовыми технологиями.
Нам понадобятся следующие материалы:
- Труба квадратного сечения.
- Цепь от мотоцикла.
- Шпилька, болт, гайки.
- Отрезок трубы с внутренним диаметром по диаметру шпильки или чуть больше.
- Ролик от трубореза (продаётся в строительных магазинах).
- Пара пластин с отверстием (для крепления ролика).
Итак, на фото показан сам процесс изготовления самоделки.
Собираем крепление для отрезного ролика.
Вставляем собранный узел в кусок профильной трубы.
С помощью сварочного аппарата пластины привариваем к трубе.
Затем нужно к трубе приварить вот такие две детали, это нужно, чтобы цепь была на расстоянии от отрезного ролика.
Теперь нам понадобится мотоциклетная цепь.
Привариваем один конец цепи к трубе с одной стороны.
К шпильке и привариваем второй конец цепи.
Отрезок трубы по внутреннему диаметру шпильки привариваем к профильной трубе.
Всё, наш ручной труборез готов к использованию.
Испытаем приспособление, крепим в тисках трубу.
Одеваем на трубу приспособление, цепь натягиваем гайкой на шпильке.
Делаем несколько оборотов вокруг трубы.
Результат — отрезанная труба с идеально ровным срезом.
Рекомендуем посмотреть видео, где автор показывает процесс изготовления ручного трубореза, а также его испытания.
Монтаж и ремонт внутридомовых трубопроводных коммуникаций подразумевает использование инструмента, обеспечивающего идеальный ровный срез. Этот прибор убережет систему от попадания вовнутрь опилок в процессе работы, а значит, в трубопровод не попадут загрязнения. Предпочтительнее сделать универсальный труборез своими руками, нежели тратить деньги на его покупку. Самодельный агрегат докажет, что резка труб — это простое занятие!
Разновидности труборезов для металла
Основным параметром выбора трубореза для нержавеющих труб и труб, изготовленных из иных металлов, является вид инструмента. Провести классификацию можно по двум признакам:
- по типу привода;
- по типу режущего элемента.
Труборезы с различными приводами
Одним из наиболее существенных параметров, учитываемых при виде трубореза, предназначенного для раскройки металлических труб, является тип привода оборудования. Выпускаются:
ручные (рисунок выше) инструменты. Ручной труборез для стальных труб работает за счет мускульной силы мастера. Для выполнения работы требуется закрепить трубу на оборудовании и путем вращения провести резку.
Преимуществами ручных являются небольшие габаритные размеры инструментов, невысокая стоимость, простота использования, независимость от электропитания. Не рекомендуется производить раскройку труб диаметром более 30 мм;
электрические инструменты предназначаются для резки с максимальной точностью. Отличительной особенностью также является быстрота выполнения работы.
Электрический труборез стоит дороже инструментов ручного типа, пригоден для резки труб любого диаметра и чаще всего используется профессиональными мастерами;
Электроинструмент для резки металлических труб
Некоторые модели электрических труборезов оснащаются аккумуляторами, что повышает мобильность устройства и позволяет использовать инструмент непродолжительное время при отсутствии электроэнергии.
гидравлические. Принцип работы инструмента основан на давлении жидкости, расположенной в поршне. При воздействии на поршень увеличивается давление, что и приводит оборудование в действие.
Гидравлические более мощные по сравнению с ручными инструментами и менее мощные, если производить сравнение с электрооборудованием. Возможна раскройка труб разного диаметра;
Гидравлический инструмент с системой управления
пневматический труборез. Оборудование позволяет проводить резку пластиковых, металлопластиковых, стальных, керамических, асбоцементных труб, а также может быть использован для гофрированных из нержавеющей стали.
Устройства более мобильны, так как не оснащаются габаритными электроприводами и пригодны для раскройки труб больших диаметров.
Инструмент для резки труб из металла с пневмоприводом
Виды режущего элемента
На труборезах с разными приводами в качестве режущего элемента могут быть использованы:
ролики. Роликовый труборез может иметь один или несколько режущих элементов, изготовленных их высокопрочного металла.
Ролики медленно изнашиваются, что увеличивает срок эксплуатации оборудования и позволяют провести срез трубы достаточно точно. В большинстве случаев роликовый инструмент имеет ручной привод;
Роликовый ручной инструмент для резки
Роликовым труборезом можно отрезать трубу диаметром до 100 мм.
диски. Дисковыми труборезами можно проводить раскройку труб любого диаметра. Специальные диски выпускаются для стали, меди, нержавейки, что облегчает процесс работы. Дисками оснащаются электрические, пневматические и гидравлические труборезы;
Электроинструмент с режущим диском

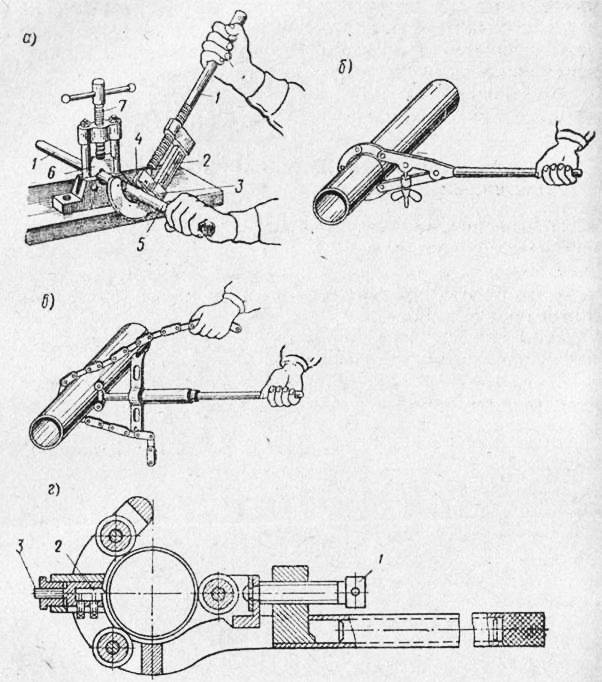

резцы. Специальные режущие элементы могут быть расположены на цепной основе или электродвигателе. Срез получается ровный, но с течением времени инструмент изнашивается и требует заточки или замены;
Труборез резцовый цепной
пилы. Сабельные пилы являются универсальными инструментами и могут быть использованы для резки любых металлических, пластиковых и металлопластиковых труб, а так же труб, изготовленных из иных материалов. Пилы могут иметь любой тип привода.
Устройства позволяют выполнить рез в любых, в том числе и стесненных условиях. К отрицательным качествам можно отнести высокую стоимость и необходимость получения начальных навыков работы с инструментом.
Труборез с пилой
Ручной роликовый труборез
Всем привет. В сегодняшнем обзоре речь пойдет о ручном роликовом труборезе, приобретенном мною на eBay по просьбе одного товарища. Чаще всего, когда перед нами встает вопрос о разделении металлической или пластиковой трубки, мы идем за ножовкой по металлу. Но бывают случаи, когда такой вариант неприемлем. Мой товарищ занимается ремонтом и установкой небольших систем охлаждения (например, ремонт кондиционеров в авто, систем, установленных на ПК и так далее). В столь ограниченном пространстве пользоваться ножовкой нереально уже из-за того, что подлезть с ней к нужной трубке попросту нельзя. К тому же, при использовании полотна во время резки образуются стружка/опилки, попадание которых в систему чревато самыми печальными последствиями. Именно по этим двум причинам ему и понадобился ручной труборез. А поскольку у нас они стоят дороже, то было принято решение о приобретении данного инструмента онлайн.
На то, чтобы добраться из Китая в Беларусь у посылки ушло около месяца, после чего она была благополучно получена в местном почтовом отделении. Посылка была отправлена с полноценным треком, так что вся информация о путешествии посылки доступна по этой ссылке.
Поставляется труборез в оригинальной упаковке, которая представляет собой пластиковый блистер с картонным вкладышем.
Каких-либо сведений на упаковке нет. Вся информация находится непосредственно на инструменте. Информация о совместимых диаметрах разрезаемых трубок находится непосредственно на инструменте. Они тут в пределах 1/8″-5/8″ (если по-нашему, то 3-15 миллиметра). Да, не много, для замены труб водопровода не подходит, но для целей, стоящих перед товарищем, самое то
Устройство ролика просто до безобразия — это некое подобие миниатюрной струбцины на неподвижной части которой смонтировано два ролика, а на подвижной — твердосплавный диск с заостренным краем. Оба ролика и отрезной диск крутятся без проблем, нигде ничего не заедает, не «закусывает». Перемещение отрезного диска осуществляется путем вращения пластикового барашка, который является самым слабым элементом конструкции — в случае чрезмерной нагрузки сломается первым. Но с учетом того, что для больших диаметров этот труборез не предназначен, то хочется верить, что ничего подобного не произойдет.
В целом качество изготовления инструмента претензий не вызывает, все более-менее прилично. Но обработка металла оставляет желать лучшего, причем это сразу бросается в глаза — достаточно взглянуть на тыльную сторону инструмента. Видимо в Китае не знакомы с финишной обработкой
Больше ничего интересного во внешнем виде и устройстве данного инструмента нет, а значит можно переходить к проверке его работоспособности.
В качестве подопытной разрезаемой трубки была использована гнутая трубка диаметром около 10 мм.
Трубка не цельная, имеет разрез по всей длине, что несколько усложнила задачу, так как при приближении трубореза к разрезу, она по чуть-чуть сжималась.К сожалению, другой под рукой не оказалось.
Принцип работы трубореза прост — надеваем его на трубку, подгоняем ролик так, чтобы он начал немного врезаться в трубку. Сделав несколько оборотов инструмента вокруг трубки, немного поджимаем диск. Повторяем эти действия до тех пор, пока трубка не будет перерезана полностью. Вот так выглядит разрез в самом начале.
А вот так выглядит уже перерезанная трубка:
Как видно, проблем с ее разрезанием не возникло. Времени на это ушло совсем чуть-чуть, а сил еще меньше. В силу компактных размеров, труборезом оказалось довольно таки удобно пользоваться. каких-либо следов или повреждений на нем после тестовой проверки не осталось (если не считать блестящую полоску по окружности отрезного диска).
В завершении хочу сказать, что труборез показал себя работоспособным инструментом, который без особых проблем справляется со своей задачей. Товарищ оказался приобретением доволен на 100%. На сколько я знаю, с момента получения, данный инструмент «победил» с десяток трубок разных диаметров и его состояние за время эксплуатации никак не изменилось.
Так что, подводя итог, данный ручной роликовый труборез — дешевый рабочий инструмент с узкой областью применения. Но если вам надо нечто подобное, то этот вариант вполне может подойти.
На этом все
Спасибо за внимание и потраченное время
Чем можно разрезать трубу из стали
Для резки стальных труб выбирается один из следующих инструментов:
- Труборезный инструмент;
- Электромеханическая дисковая пила;
- Газовая резка труб;
- Плазменная резка труб;
- Специальные трубоотрезные станки;
- Также используются особые абразивно-отрезные станки;
- Ленточные станки;
- И машинки для резки труб.
В домашних условиях вы можете использовать множество различных инструментов, например, почти в каждом доме можно найти ножовку по металлу, с помощью которой вы сможете разрезать трубу, затратив при этом кучу сил и времени. Результат такой распиловки также будет низкого качества, поэтому рекомендуем использовать электрический инструмент, например, дисковую пилу, которая позволит ускорить процесс резки, а также улучшить качество полученного результата.
Самым лучшим решением для распиловки небольших труб станет плазменная или газовая резка. Небольшие машинки с механическим или ручным приводом также позволят сделать высокоточный разрез с качественными кромками. Используя подобный инструмент, вы сможете делать разрез разной толщиной и под различными углами, не теряя при этом точности.
Наиболее совершенного разреза поможет достичь лазерная резка, однако использовать для домашней распиловки её нецелесообразно из-за высокой стоимости оборудования. Применяется лазерная технология только на производствах, где изделия массово разрезаются на заготовки необходимой длины. Таким способом можно нарезать трубы различного диаметра, причём не только поштучно.
Виды инструментов
Выбирая труборез, учтите сразу, что его нельзя считать универсальным инструментом. Связано это с различными диаметрами труб, которые установлены для подвода воды, отопления и отвода канализационных стоков. Поэтому в каждом случае следует применять сообразно материалу и размеру изделий. Если и есть некоторые модели, подходящие для разных типов трубопроводов, но, это, скорее всего, исключение из правил.
Есть и хорошая новость, но она касается домашних мастеров, которые могут роликовым труборезом для стали легко справиться и с медью, и с металлопластиком.
Переносной инструмент для резки труб
Толщина стенки
Влияет на выбор и толщина стенки изделия, с которым предстоит работать инструменту
Беря во внимание данный параметр, можно сказать, что они могут быть для:
| Тяжелых нагрузок |
|
| Тонкостенных труб | К таким относят следующие:
|
| Изделий из керамики и асбестоцемента | Такие трубы обычно используют в канализационных и сточных системах. |
Оборудование для резки изделий из керамики и цемента
Конструктивные особенности
Модно выделить следующие типы труборезов:
- роторный или поворотный;
- роликовый;
- телескопический;
- с храповым механизмом;
- резцовый;
- цепной.
| Резцовый |
|
| Ручного типа с роликами |
|
| Цепной |
|
Принцип действия
Это еще один способ классифицировать инструмент, он может быть:
- электрическим;
- ручным;
- пневматическим;
- гидравлическим.
Чаще всего в быту используют ручной вариант, который приводится в действие физической силой. Обычно такое оборудование достаточно простое, его цена невысокая, оно не требуют каких-то специальных навыков и квалификации.
В отличие от предыдущего электрический труборез существенно дороже, но и его производительность гораздо выше. Аппарат избавляет от использования физической силы, имеет высокий КПД, поэтому обычно его приобретают для масштабных работ.
Ножницы для резки пластикового трубопровода
Как выбрать
Самыми популярными и многочисленными являются труборезы для труб из стали.
Относительно других материалов все выглядит не так радужно.
- Работая с медью, не стоит забывать, что она является мягким металлом, который может легко деформироваться. Поэтому для работы с ним применяют специальный труборез для медных труб.
Труборез для пластиковых труб больших диаметров
- Для работы с тонкостенными пластиковыми трубами применяют специальные ножницы, вполне заменяющие труборез для пластиковых труб. Их главное достоинство – низкая стоимость и простота в работе. Из минусов – быстро устанут руки при резке большого количества изделий, попадаются некачественные модели.
Используют роликовые и аккумуляторные модели:
- первые – режут одним режущим роликом, прокатывая через несколько направляющих, обычно они не «торопливы»;
- вторые – с работой справляются гораздо быстрее, однако его максимальный диаметр – 42 мм.
Аккумуляторный труборез для полипропиленовых труб
- Тонкие металлопластиковые трубы лучше резать ножницами, а труборез используйте для изделий, чей Ø40 мм и более. Хорошим выбором будет телескопический инструмент или вариант с храповым механизмом, напоминающий ножницы по внешнему виду. Процесс производится смыканием рукоятки.
Затем необходимо восстановить сечение изделия, воспользовавшись калибратором, который одновременно снимет фаску. Инструкция допускает использовать в работе инструмент для резки стальных труб.
Труборез для металлопластиковых труб типа ножниц
Классификация инструмента
Как ранее было отмечено, труборез для медных труб или из стали может классифицироваться по количеству различных признаков. Рассмотрим основные:
- По механизму действия разливают ручные, электрические, гидравлические и пневматические модели. Ручной вариант исполнения, как правило, можно просто и быстро изготовить, но при покупке уже готового трубореза не требуется много средств – поэтому в некоторых случаях проще купить, чем сделать самостоятельно. Электрический используется в последнее время достаточно часто, позволяет налаживать мелкосерийное производство. Стоимость промышленного варианта исполнения очень большая, но можно самостоятельно сделать труборез из болгарки. Гидравлические и пневматические используются для резки с очень большим усилием, чаще всего встречаются в машиностроительной и другой тяжелой промышленности. Отметим, что сделать труборез с гидравликой для стальных труб своими руками достаточно сложно и дорого.
- Классификация проводится также по тому, какой толщины стенки стальной трубы. Условно прокат делят на тонкостенные и толстенные конструкции. Самодельный труборез можно сделать для обоих. Однако для резки труб большого диаметра и с толстыми стенками требуется прилагать достаточно большое усилие. Поэтому в данном случае следует рассматривать возможность приобретения или изготовления электрических моделей.
Также отличительными качествами рассматриваемого инструмента можно назвать разновидность основного механизма, через которое передается усилие. Примером можно назвать цепные, роликовые, ротовые или поворотные механизмы.
Инструкция по изготовлению ручного трубореза
Этот инструмент обеспечивает идеальный ровный срез. Значит в процессе работы в трубопровод не попадут загрязнения. Попробуем сделать труборез своими руками.
Монтаж и ремонт внутридомовых трубопроводных коммуникаций подразумевает использование инструмента, обеспечивающего идеальный ровный срез. Этот прибор убережет систему от попадания вовнутрь опилок в процессе работы, а значит, в трубопровод не попадут загрязнения. Предпочтительнее сделать универсальный труборез своими руками, нежели тратить деньги на его покупку. Самодельный агрегат докажет, что резка труб — это простое занятие!
Цепной труборез своими руками
Кусок трубы можно отрезать многими способами, будь то ножовка, болгарка но при этом рез может получится не очень ровным, а иногда это довольно критично. Для более ровного среза используются труборезы которые стоят очень дорого, если диаметры труб которые Вы планируете им резать достаточно большие, от 40 мм и выше. А ведь можно сделать такой инструмент и самому не затратив на это много денег, так как мы будем делать труборез из цепи и куска квадратной трубы и ещё пару деталей которые наверняка у Вас в гараже с излишком. Потратиться разве что придётся на отрезной ролик для трубореза, это расходный материал поэтому они продаются отдельно в магазинах. Таким труборезом можно резать как стальные, медные, дюралевые так трубы из ПВХ пластика. Плюс такой инструмент работает тихо и ему для своей работы не нужно электричество.
Что необходимо для создания трубореза:
- Стальной профиль квадратного сечения;
- Кусок цепи от мотоцикла;
- Отрезной ролик для заводского трубореза;
- Полоски листового метала 5-7 мм толщиной;
- Болт с гайкой;
- Отрезок стальной трубы (втулка).
Цепной труборез своими руками
Как выполнять работы с электрическим труборезом
Весь процесс резки зависит от того, какой именно труборез вы используете. Всего бывает два типа электрического трубореза: разъёмный и неразъёмный. Разъёмный труборез чаще используется профессионалами. Он имеет прочный корпус, разделяющийся на две части, что позволяет легко закрепить его на трубе даже в труднодоступных местах.
Режущие элементы в данной конструкции – это резцы, которых может быть две или более штуки. Один из них зачастую применяется для снятия фаски, а остальные для самой резки. Сам труборез закрепляется на трубе с помощью специальных кулачков, которые также идут в комплекте. Их количество зависит от размеров режущего оборудования. Также в комплект часто поставляется сервопривод, контролирующий ход трубореза, а также предупреждающий его перегрузку.
Приступая к установке, две разъёмные части располагаются на трубе и выравниваются по горизонтали. Затем они закрепляются основными и вспомогательными кулачками, количество которых определяется размером диаметра разрезаемого изделия. После закрепления трубореза выставляются резцы в 2 мм от кромки и монтируется сервопривод.
После включения инструмента, резцы автоматически начнут опускаться на поверхность трубы и разрезать её. Электроинструмент позволит вам снять внутреннюю и наружную фаску, а также выполнить торцевание.
