Токарные станки по дереву

Советы по изготовлению простейшего станка

Сегодня не представляет сложности найти чертежи и фото токарных станков, по которым можно самостоятельно изготовить такое оборудование. Более того, несложно найти различные видео, демонстрирующие процесс их изготовления. Это может быть мини-станок с ЧПУ или очень простое устройство, которое, тем не менее, даст вам возможность оперативно и с минимальными трудозатратами изготавливать изделия из металла различной конфигурации.

Стойки простейшего токарного станка по металлу можно изготовить из древесины. Их необходимо будет надежно закрепить на станине агрегата при помощи болтовых соединений. Саму станину, если есть возможность, лучше изготовить из металлических уголков или швеллера, что обеспечит ей высокую надежность, но если их нет под рукой, можно также подобрать толстые деревянные бруски.

В качестве узла на таком станке, на котором будет фиксироваться и перемещаться режущий инструмент, выступит подручник, изготавливаемый из двух деревянных дощечек, соединенных под углом 90 градусов. На поверхности дощечки, где будет размещаться инструмент, необходимо зафиксировать лист металла, который защитит древесину от деформирования и обеспечит точное расположение резца по отношению к обрабатываемой детали. В опорной поверхности горизонтальной дощечки, перемещаемой по станине агрегата, необходимо сделать прорезь, за счет которой такое перемещение будет достаточно точным.

Для изготовления передней и задней бабки вашего самодельного токарного станка, необходимо будет подобрать металлические цилиндры соответствующего размера, которые размещают в подшипниковых узлах, установленных в деревянные стойки. Вращение, совершаемое обрабатываемой деталью, будет передаваться ей через передний центр, соединенный ременной передачей с электродвигателем. Таким образом, заготовка, надежно зафиксированная между передним и задним центром, обрабатывается при помощи резца, установленного в подручнике оборудования.

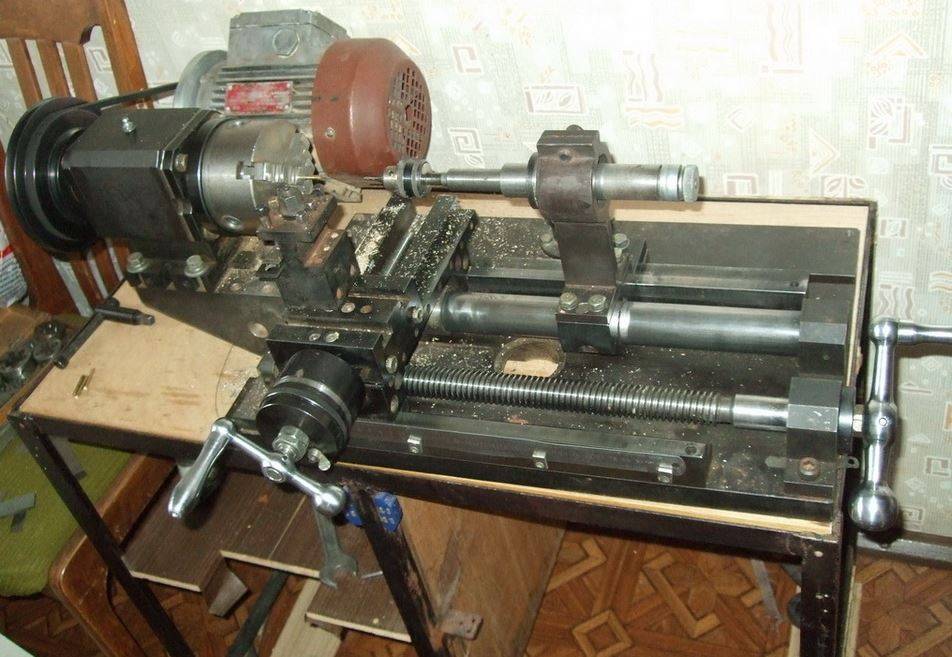

Еще один вариант самодельного станка (нажмите для увеличения)

Общий вид

Передняя бабка

Суппорт и патрон

Не должно возникнуть никаких проблем и с поиском электродвигателя, которым следует оснастить токарный мини-станок. Даже если вам не удалось найти двигатель требуемой мощности (500–1000 Вт — для обработки мелких деталей, 1500–2000 Вт — для крупногабаритных заготовок), то вполне подойдет бывший до этого в употреблении агрегат, ранее установленный на бытовой швейной машинке. Кроме того, в качестве привода для компактных токарных станков допустимо применять электродрели или шлифовальные машины.

Виды токарных станков

Немного теории о токарных станках. Полезно будет знать про их основные виды, поскольку общее представление об этих устройствах способно расширить кругозор, увеличить количество знаний в данной области, а это, в свою очередь, позволит смелее проводить операции во время работы (так уж устроено: чем больше мы знаем, тем увереннее себя чувствуем).

1. Винторезный станок. Предназначен для обработки металлов (чёрных или цветных), изготовления из них конусов и разнообразных видов резьбы.
2. Револьверный станок. Также имеет цель изготовления деталей из металлов. Работает с калиброванными прутками, представляющими собой длинные металлические палочки, поддающиеся обработке.
3. Карусельный станок. Выручает тогда, когда необходимо выполнить работу над большими заготовками.
4. Многорезцовый станок. Его очень хорошо использовать для массового или серийного производства деталей, механизмов, устройств. Предоставляют возможность обрабатывать заготовку сразу несколькими резцами.
5. Станки с ручным, ножным и электрическим приводом. Первые два приводят в движение заготовку рукой или ногой соответственно. Такие станки хорошо подойдут там, где нет электропитания. У последних изделие вращается двигателем, работающего с помощью подачи в него тока.

Также существует классификация станков по материалу, с которым они могут работать. В зависимости от этого данные устройства делятся на токарные станки по металлу и дереву. Сегодня поговорим о последнем виде, т. к. на практике в школе и быту применяется наиболее часто.

Точение по дереву: виды и способы художественной обработки. Основные приемы работы со станком

Дерево – это не только материал для изготовления брусьев, досок и прочих строительных элементов, это еще и простор для творчества, поскольку обрабатывается этот материал довольно легко, так что попробовать себя в роли скульптора может каждый. Художественная обработка древесины позволяет даже из обычной на первый взгляд деревяшки получить настоящий шедевр.

Вазы выточены на обычном токарном станке

Как работать со станком

В распоряжении человека несколько тел вращения (шар, конус, шар и цилиндр), комбинируя которые, он и создает свое творение на станке. Этого вполне достаточно, те же точеные балясины из дерева, как правило, используют лишь цилиндрическую поверхность, плавно изменяется только радиус.

Инструкция по работе будет выглядеть примерно так:

нежелательно в станке закреплять 4-угольную заготовку. Даже на низких оборотах удары по инструменты будут чувствительными. Лучше всего начерно топором обтесать углы и добиться формы, хотя бы отдаленно напоминающей цилиндрическую;

Ребро желательно стесать

при установке важно, чтобы заготовка не задевала сам станок. Для этого она просто проворачивается вручную на полный оборот;
снятие стружки нужно проводить аккуратно, за несколько проходов с легким нажатием на резец

Важно соблюдать правильный хват – правая рука лежит на рукояти, а левая надежно прижимает металлическую часть его к подручнику. Его нужно немного наклонить по ходу вращения (угол до 30ᵒ);

Порядок действий при точении

• обработку начерно проводят до тех пор, пока величина припуска не станет равной 2-3 мм. После этого можно переходить к чистовой обработке, сменив резец;
• если нужно выбрать полость, то это делается до наружной обработки с постоянным контролем толщины стенки;
• после придания нужной формы уже готовое изделие отрезается отрезным резцом, шлифуется.

Выборка полости

Завершающим этапом можно считать пропитку защитными составами. Это позволяет достичь 2 цели – проявить текстуру и защитить дерево. Например, деревянные точеные лавочки будут подвергаться воздействию дождя, снега, отрицательных температур, так что пропитка антисептиками лишней не будет.

Лучшие токарные станки по дереву

Настольный токарный станок по древесине выполнит операции по обточке, шлифованию, выборке пазов и нанесению резьбы. Спецификой является использование ручных резцов и фасонных приспособлений. Для фиксации рабочего инструмента используется подручник, который устанавливают между передней и задней опорой

Команда проекта VyborExperta.ru предлагает обратить внимание на 4 модели, которые помогут обработать дерево с безупречным качеством. Оборудование отличается хорошим функционалом и надежными электродвигателями, удобным в работе форматом

Энкор Корвет-74

Стационарный токарный станок по дереву для домашней мастерской с мощным электродвигателем. При весе в 77 кг отличается хорошей устойчивостью, что положительно влияет на качество обработки деревянных заготовок. Асинхронный электромотор вращает шпиндель со скоростью от 500 до 2000 об/мин. Расстояние между центрами в 845 мм позволяет обрабатывать балясины и другие габаритные детали. При работе с компактными заготовками используется планшайба.

За плавную регулировку скорости вращения шпинделя отвечает вариатор. Снизить нагрузку на электродвигатель помогает ременная передача. В ассортименте производителя есть копировальное устройство, которое можно приобрести дополнительно для повышения производительности. Для обработки деталей диаметром более 300 мм, передняя бабка имеет поворотную конструкцию.

Достоинства:

• Регулируемый резцедержатель;
• Надежная защита от самопроизвольного пуска;
• Основание в стандартной комплектации;
• Двигатель рассчитан на интенсивную работу;
• Низкая цена.

Недостатки:

Недостаточная мощность мотора для заготовок более 300 мм в диаметре.

Einhell 1000/1

Разработка немецких инженеров привлекла небольшим весом, мощным двигателем и четырехступенчатой коробкой скоростей. Электромотор разгоняет шпиндель до 2600 об/мин. Двигатель рассчитан на интенсивную продолжительную работу, это позволяет использовать станок в небольших мастерских по производству столярных изделий. Двойная рама обеспечивает хорошую устойчивость оборудования.

Габариты станка подходят для заготовок, диаметром до 280 мм. Особенностью конструкции задней бабки является поворотный шпиндель, что упрощает фиксацию детали. Для работы с небольшими заготовками предусмотрена планшайба.

Достоинства:

• Низкая цена;
• Легко регулируется суппорт;
• Упор в комплекте;
• Низкий уровень шума;
• Максимальная длина заготовки 1 метр.

Недостатки:

Греется при интенсивной работе с сырым деревом.

Skrab 57000

Настольный станок с мощным электродвигателем, который раскручивает шпиндель со скоростью 5000 об/мин. Регулировка оборотов бесступенчатая, крутящий момент передается с помощью зубчатой ременной передачи. Оборудование можно использовать для обработки дерева и пластика. Есть возможность подключения фирменного гибкого вала.

Максимальная длина обрабатываемой заготовки 300 мм, диаметр – не более 40 мм. Это делает оборудование привлекательным для моделистов-конструкторов или ювелиров, производителей сувенирной продукции. К координатным столам станок крепится через резиновые опоры, которые снижают вибрацию. Направляющая имеет идеальную поверхность, изготавливается из сплава на основе алюминия, устойчивого к коррозии.

Достоинства:

• Защитный кожух из прочного пластика;
• Низкое энергопотребление;
• Обороты регулируются в автоматическом режиме;
• Рассчитан на интенсивную работу.

Недостатки:

Высокая цена для своего класса.

Record Power DML 305

Настольная модель с двигателем 370 Вт со ступенчатой регулировкой скорости шпинделя. Электромотор рассчитан на продолжительную работу под нагрузкой, а 6 скоростей позволяют решать задачи любой сложности. Это делает оборудование актуальным для профессиональных мастерских. Тяжелая чугунная станина отличается прочностью, обеспечивает хорошую устойчивость в паре с двумя массивными опорами.

Шпиндель задней бабки имеет фиксатор со шкалой деления. Это гарантирует точность настройки. Переключение скоростей выполняется с помощью эргономичных шкивов, доступ к которым очень удобный. Модель рассчитана на обработку деталей, длиной 393 мм, но есть возможность приобрести удлинитель станины для заготовок до 1 метра.

Достоинства:

• Качество сборки;
• Диаметр заготовок до 305 мм;
• Хорошая комплектация;
• Широкий выбор дополнительных опций;
• Стабильная работа под нагрузкой.

Недостатки:

• Завышенная цена;
• Нет функции поворота передней бабки.

Как самому сделать мини-токарный станок?

Начинать любое изготовление нужно с проработки проекта.

1. На стадии проектирования происходит разработка спецификаций. Спецификации – это перечень деталей, входящих в сборочный узел.
2. Узлов в установке может быть довольно много. Какие-то детали могут повторяться. Но может быть и наличие множества весьма разнообразных заготовок. Конструктор должен стремиться максимально унифицировать используемые детали, только тогда изделие будет конкурентоспособным по стоимости.
3. После первого этапа проектирования начинается подбор комплектующих. Он позволит определить реальную конструкцию, где оригинальных деталей будет минимальное количество. Тогда проще изготовить действующий образец.
4. При комплектовании определяются заготовки, без которых невозможно обойтись. Их придется изготовить. Все остальное дешевле купить.

Проекции токарного станка:

Больше всего внимания уделяется передней бабке. Тут находится двигатель, попутно устанавливается патрон. Для деревянных изделий трехкулачковый крепеж используется редко. Чаще применяются поводковые патроны, они требуют первичного центрования заготовки, а потом установки поводка, который станет вращать заготовку.

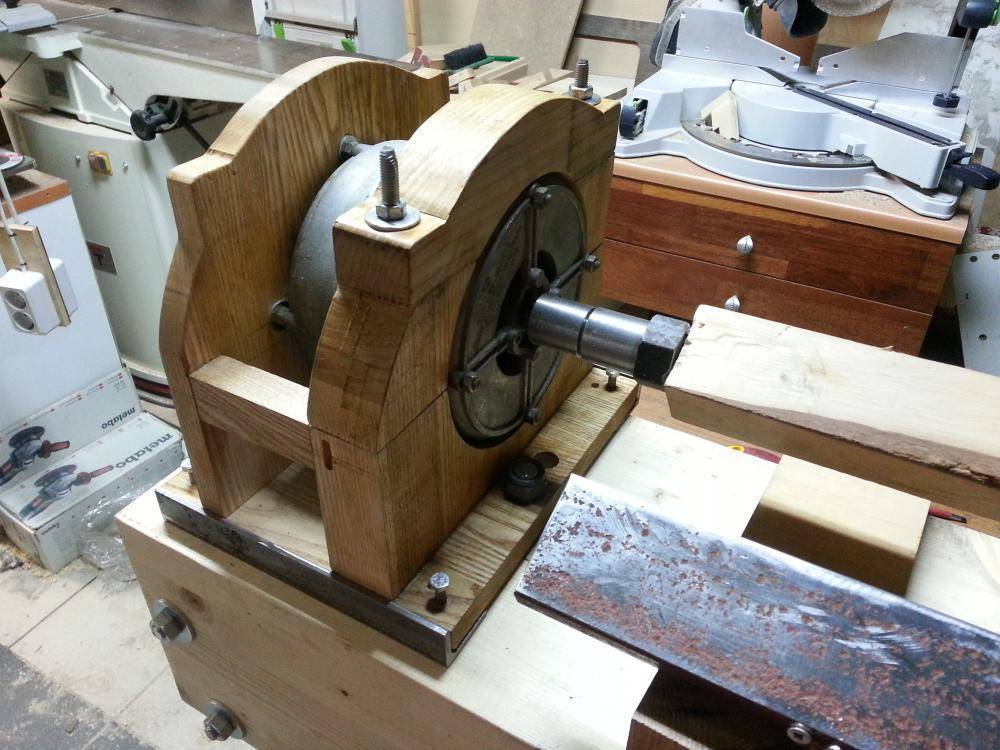

Вариант передней бабки токарного станка:

Некоторые мастера делают привод из дрели. В них достаточно мощности (из современных электроинструментах можно выбрать дрель до 2…3 кВт). У них предусмотрен механизм плавного изменения частоты вращения. Имеется и реверс.

Начинающие мастера часто интересуются, сколько стоит небольшой станок, изготовленный своими руками. Иногда изделие обойдется почти даром, так как комплектующие можно найти бесплатно. Останется только грамотно собрать станочек и начать его эффективно использовать.

Поделки на токарном станке по дереву: фото, видео и чертежи

Деревянные поделки и посуда очень красивы и многие до сих пор используют ее в быту. С давних времён умельцы вытачивали такую посуду. Чтобы показать всю красоту дерева, его обрабатывали не вдоль волокна, а в поперёк. При этом выразительно выделялся древесный рисунок.

Ваза из дерева на токарном станке

Инструменты:

• Токарный станок, можно и самодельный.
• Различные резцы, их можно изготовить самостоятельно. Фото и видео технологии изготовления таких легко можно отыскать в интернете.
• Рубанок.
• Ножовка.
• Циркули, линейки.
• Топор, пила.
• Дрель, сверла.
• Шлифовальные шкурки, напильники, стамеска.
• Масло, не токсичный лак, кисти.

Технологический процесс изготовления:

1. Отпилите чурбачок по длине около 20 см. Расколите его на две половины.
2. По дереву на месте раскола пройтись рубанком.
3. Затем следует вымерять центр круга и начертить окружность.
4. На следующем этапе отпилите на заготовке углы и торцы (угол 45°).
5. Просверлите отверстие, в точке, отмеченной центром окружности, глубиной 10 мм, диаметр — 5 мм.
6. Закрепить заготовку в станке.
7. С помощью резца-косячка выточить в заготовке полость. Не задевая стержень технологический.
8. С внешней стороны поделки провести обработку, придать чашеобразную форму.
9. Окончательно зачистить полость изделия.
10. Провести шлифовку по дереву внешнюю и внутреннюю.
11. Изделие снимается, на станке работ уже не будет. Обрабатывается днище вазы.
12. Стержень срезается, и место среза зашлифовывается.
13. Снаружи покрыть вазу лаком по дереву, внутренняя часть протирается маслом подсолнечника.

Шкатулка-солонка из дерева

Материалы и инструменты:

• Дерево акации.
• Резцы — самодельные из обычных напильников.
• Ножовка.
• Наждачная бумага.
• Воск, лак.

Этапы изготовления солонки на токарном станке:

1. Возьмите деревянную заготовку цилиндрической формы закрепите на станке (токарном). Почему отдано предпочтение дереву акации. Потому что его древесина имеет декоративный светло-зеленый оттенок, а после шлифовки отдаёт перламутром. Посмотрите фото других видов древесины, может вам нравятся более тёмные оттенки.
2. Сначала округлить чурбачок, сняв грани полукруглым резцом.
3. Затем с помощью резца-косяка сделать более гладкое закругление, и нанести углубления для декоративных бандажей солонки.
4. Срезать с двух сторон от углублений, чтобы получились выпуклости, и закруглить грани.
5. На следующем этапе вырезать внутреннюю часть шкатулки. При помощи прямого узкого резца делать углубление без резких движений, ступеньками уходя вглубь. Подойдите к этому процессу старательно, хорошо, если посмотрите видео такой работы.
6. Треугольным резцом, движением центр — край, плавно расширить полость до самого дна.
7. С помощью широкого прямого резца выровнять дно, сделать паз для крышечки.
8. Наждачной бумагой зашлифовать дно и стенки поделки.
9. Ножовкой срезать изделие со станка. Можно это сделать когда включен станок, движением ножовки от себя к детали. Не доведя до конца, остановите станок и срежьте заготовку.
10. Для отделки сверху покрыть шкатулку- солонку лаком, внутри — воском.

Изготовление крышки для шкатулки солонки

Материалы и инструменты:

• Дерево акации.
• Резцы — самодельные из обычных напильников.
• Ножовка.
• Наждачная бумага.
• Воск, лак.

Этапы работы:

1. Здесь представлена технология изготовления куполообразной крышки, но на фото и видео различных мастеров вы можете научиться точить другие виды крышек. Итак, крышечку следует подогнать по размер солонки.
2. Внутренность крышки формируется при помощи полукруглого резца.
3. Потом сформировать наружную часть крышки и ручку.
4. Зачистить крышечку наждач и вскрыть лаком.

2 Правила изготовления резцов своими руками

Для того чтобы самодельный инструмент оправдал себя в работе необходимо придерживаться следующих правил:

• длина рабочего тела должна быть в пределах 20-30 см. Это обеспечит надежный захват инструмента и предоставит достаточно свободного пространства для размещения его на упоре (подлокотнике). Кроме того, останется определенный запас для регулярной заточки лезвия;
• хвостовик должен иметь достаточную длину для прочного закрепления в ручке. Резцы, изготовленные из рашпилей или напильников, которые имеют свои хвостовики, требуют их удлинения в 1,5-2 раза;
• рабочее тело резца должно иметь достаточную толщину, чтобы противостоять возможным ударам при первичной обработке заготовок деталей цилиндрической формы;
• деревянная (пластиковая) рукоятка инструмента должна быть длиной не менее 25 см. В противном случае удерживать его в руках будет очень проблематично, особенно, при выполнении точных работ.

Резцы для токарного станка по дереву (видео)

2.1 Заточка резцов

Как в процессе изготовления своими руками, так и в последующей эксплуатации, резцы для работы по дереву требуют регулярной заточки. Правильное формирование формы режущего лезвия и дальнейшая его заточка во многом определит будущее качество изготовленных на токарном станке изделий.

Угол заточки определяется самостоятельно в зависимости от того, с какой древесиной придется работать и насколько качественно должна быть обработана поверхность деревянной детали.

Для того чтобы не гадать (при отсутствии достаточного опыта) можно воспользоваться следующими параметрами:

• мейсель стачивается по скосу полотна, наклон которого составляет 40 градусов, а угол заточки резцов также равен 40 градусам с каждой стороны лезвия;
• рейер затачивается под углом от 50 до 60 градусов.

С течением времени использования резцов (и получением достаточного опыта) угол затачивания можно будет уменьшить до 20-35 градусов.

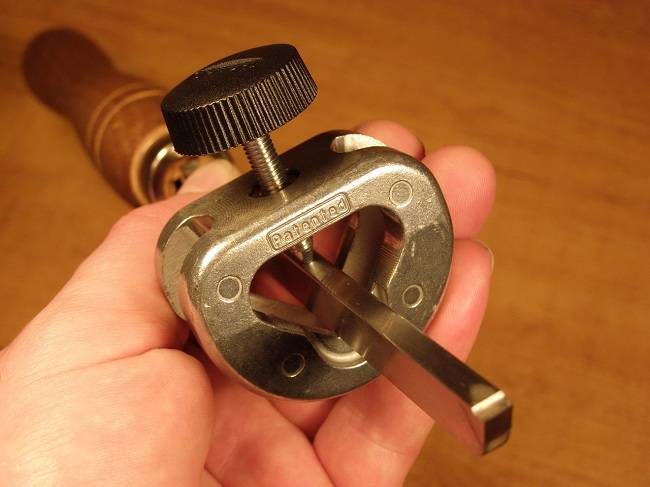

Многофункциональная оправка SVS-50 предназначена для заточки плоских, токарных резцов с прямыми и со скошенными режущими кромками

В работе с разными породами дерева желательно иметь набор инструментов одного вида, но заточенными под разными углами. Это несколько облегчит работу и позволит сэкономить на перезаточке одного инструмента.

Следует помнить, что затачивание лезвия под тупым углом требуется для обработки твердых пород дерева и чернового придания формы заготовке. Острые углы затачивания позволяют качественно обработать деталь, но при этом возникает необходимость более частой правки и затачивания инструмента.

При изготовлении резцов своими руками угол заточки задается еще до закаливания. После того как этот процесс будет пройден, инструмент доводится до рабочего состояния на абразивном круге и бархатном бруске.

На токарном станке можно обрабатывать практически все древесные породы. Однако замечено, что хорошо обрабатывается древесина березы, клена, ореха, груши, бука, граба, липы; хуже – сосны, ели, дуба и ясеня. При выборе древесных пород для точения того или иного изделия необходимо учитывать их свойства и назначение изделия. Игрушки и сувениры хорошо точить из липы, осины, березы. Эти же породы могут пойти на изготовление токарной посуды и небольших декоративных изделий. Особенно красивы изделия из карельской березы и ильма. Груша может быть использована для многих декоративных поделок. Из вяза вытачивают детали для мебели. Из древесины ореха – шкатулки, пудреницы и другие небольшие изделия. Из древесных пород, имеющих красивую текстуру (дуба, грецкого ореха, можжевельника, красного дерева, сосны, кедра), точат декоративные изделия. Посмотреть вазу из самшита.

Древесину для токарных работ следует выбирать без трещин, сучков, косослоя и гнили. Заготавливают ее в виде цилиндрических болванок. Для крупных токарных изделий заготовки склеивают в так называемые блоки или щитки. Токарную поделку можно вытачивать и из доски. Для токарных работ применяется древесина, выдержанная в течение года на воздухе, т. е. воздушно-сухая с влажностью 15-20%. При такой влажности вода выполняет функцию смазки.

Копир для токарного агрегата

Мастеру, изготавливающему какое-то количество одинаковых деталей, просто необходимо иметь копировальное устройство для токарного станка. Такое приспособление, несмотря на некоторую сложность изготовления, значительно облегчит работу токарю.

Как сделать своими руками токарно-копировальный станок по дереву? И что это такое – копир? Это устройство, которое позволяет изготовить точную копию какого-либо изделия из дерева, выполненного не токарным способом. Оно закрепляется на станке перед заготовкой или над ней. Принцип действия достаточно прост: в верхней или нижней части станины (это зависит от устройства копира) неподвижно закрепляется изделие (или трафарет), которое необходимо повторить. Далее посредством обкатного ролика рисунок контура передается на резец, который жестко связан с роликом. Учесть необходимо следующее: выпуклость на трафарете даст углубление на детали и, соответственно, наоборот.

Применение копировального устройства дает неоспоримое преимущество при изготовлении таких вещей, как ножки столов или балясины для лестниц. Все изделия получаются одинаковыми, чего невозможно достичь ручной обработкой даже при самом хорошем глазомере.

Подготовка болванки и установка подручника

Для обработки на токарном станке может подойти древесина практически любых пород, но конкретный выбор в каждом случае зависит от того, какая именно деталь будет создаваться и каким способом ее будут обрабатывать. Перед началом работы на станке заготовку необходимо предварительно обработать рубанком или топором, придавая ей форму, близкую к цилиндрической.

Подготовленную таким способом к использованию деревянную заготовку как можно сильнее зажимают в станке перед тем, как точить ее. Для его трезубцев с помощью стамески рекомендуется проделать в торцах заготовки небольшие углубления, что предотвратит возможное выпадение заготовки из оборудования во время его работы. Опорная скоба подручника должна устанавливаться на расстоянии не более 5 миллиметров от болванки и обязательно немного выше оси, вокруг которой она вращается при работе на токарном станке.

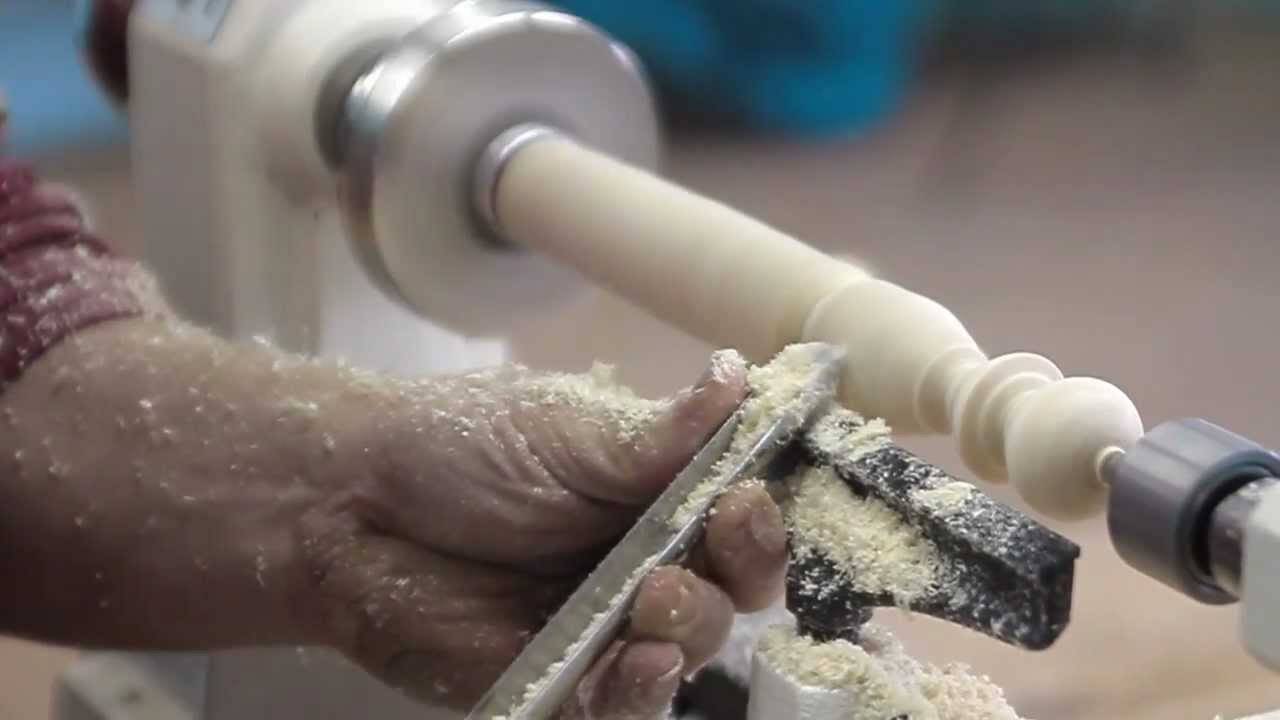

Обработка дерева на токарном станке.

Расположив же подручник немного ниже, чем ось вращения болванки, режущий инструмент будет только скоблить поверхность древесины, а не резать ее, как это должно быть. В результате такой работы поверхность станет шероховатой, а не гладкой. Кроме того, в таком случае может произойти перегиб инструмента под заготовку, что, вполне возможно, приведет к ранениям того, кто вытачивает тот или иной предмет на станке.

Использование полукруглой и косой стамески

Придавая болванке цилиндрическую форму с использованием полукруглой стамески, резание необходимо осуществлять не только верхней частью лезвия, но также и его боковыми частями. В таком случае затупление инструмента будет проходить не так быстро, к тому же, обрабатываемая поверхность будет иметь не волнистую, а ровную форму, что ускорит и значительно облегчит всю ее последующую обработку.

При гладком обтачивании косяк следует держать таким образом, чтобы его лезвие по отношению до поверхности цилиндрической заготовки располагалось под углом 45 градусов. Вытачивая профиль, косяк можно располагать в разных положениях. Полная торцовка детали на токарном станке, как и частичное протачивание ее торцов осуществляется острым концом такого режущего инструмента, который устанавливается ребром на подручник.

Использование полукруглой и косой стамески.

Как правильно держать стамеску при работе

В процессе работы инструмент необходимо удержать на скобе подручника левой рукой, используя всю ладонь. Сверху инструмент можно прижимать только используя большой палец. Всеми остальными охватывать опорную скобу категорически запрещено: это может привести к травмам. К тому же, в таком случае нельзя будет передвигать инструмент вдоль заготовки. Правая рука должна удерживать ручку инструмента. Благодаря этому при вытачивании мастер может управлять направлением движения инструмента.

Некоторые правила по безопасной работе

Кроме вышесказанного, опасность для работающего за токарным станком также вызывает значительное расстояние между скобой подручника и поверхностью детали, его расположение ниже оси вращения болванки, неравномерный или слишком сильный нажим на деталь инструментом. Все подобные отступления от правил работы могут привести к вылету обрабатываемой заготовки из станка, перегибу инструмента под деталь или к его поломке.

Все проверки детали в процессе работы с нею – измерение ее диаметра, оценка гладкости поверхности, сверка ее с оригиналом и тому подобное – можно проводить только при остановленном токарном станке. Точить на оборудовании всегда рекомендуется в защитных очках, чтобы обезопасить глаза от стружки, которая обязательно образовывается во время выполнения подобной работы.

Что лучше: сделать самому или купить готовый?

Токарный станок можно приобрести готовый или создать своими руками. В первом случае исключены любые ошибки. Все функциональные или технические возможности будут проверены на производстве, неполадки устранят до момента попадания агрегата в продажу. Самодельный станок позволит адаптировать его к особенностям работы мастера, включить необходимые функции или убрать элементы, которые не будут задействованы в процессе производства.

Габариты легко подогнать под имеющееся помещение для цеха или мастерской, но в случае самостоятельного изготовления требуется наличие определенных знаний и умений. Все этапы производства должны соответствовать чертежам. Обычный или настольный станок потребует отладки от мастера, поэтому без навыков в подобной работе лучше не начинать создание агрегата.

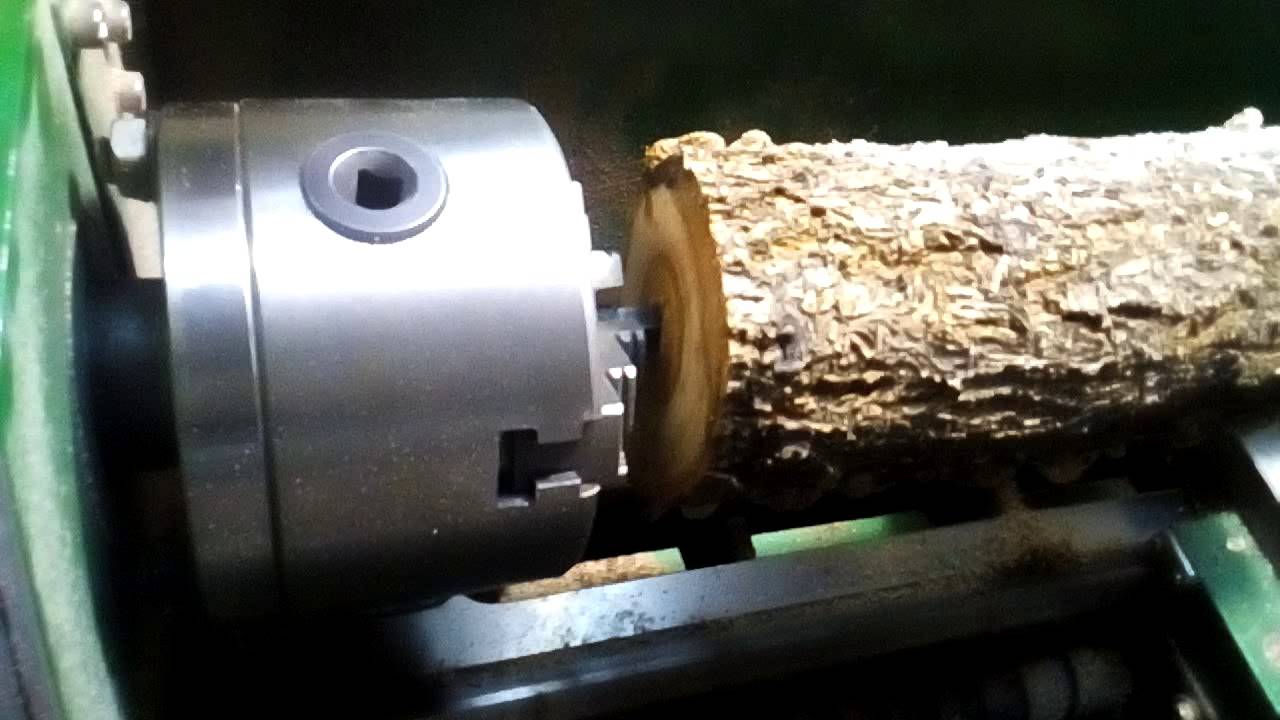

Изготовление токарного патрона по дереву своими руками

Для изготовления кулачковых патронов требуется высокоточное промышленно оборудование и в условиях домашней мастерской сделать их вряд ли возможно. Однако существуют более простые конструкции, соорудить которые своими руками не составит труда.

Самодельная планшайба для точения по дереву с регулируемыми зажимами

Понадобится ровный лист стали толщиной не менее 10 мм, стальной уголок 50×50 мм, восемь болтов М8×30 с гайками и шайбами. Следует заранее продумать, каким образом устройство будет крепиться на станок и, при необходимости, изготовить или приобрести соответствующую резьбовую втулку. После этого можно приступать:

1. Разметить на имеющейся пластине окружность требуемого диаметра и две оси, проходящие через центр и пересекающиеся под прямым углом.
2. Выпилить заготовку планшайбы лобзиком по разметке и тщательно отшлифовать.
3. По полученным осям пропилить сквозные пазы, отступив от центра несколько сантиметров и не доходя 2 – 3 см до краёв. Сделать это проще, предварительно просверлив отверстия немного большего диаметра, чем запасённые болты.
4. От уголка отпилить четыре одинаковых отрезка и просверлить одну из полок каждого тем же сверлом.
5. Во второй полке уголков нарезать резьбу М8 и вкрутить болты.
6. Приварить или припаять резьбовую втулку для крепления на вал.
7. Прикрутить уголки к планшайбе болтами через шайбы.
8. Закрепить полученный патрон по дереву на токарном станке.

Для фиксации таким самодельным патроном уголки перемещаются в нужное положение и закрепляются закручиванием гаек, окончательно деталь поджимается болтами, вкрученными в полки с резьбой.

Этапы полировочных работ

Этап №1

На первом этапе перед полировкой, нужно обязательно подготовить поверхность:

1. отшлифовать дерево;
2. удалить с него всю пыль и ворсу;

Этап №2

Вторым этапом будет грунтовка подготовленной древесины. Проводить ее нужно, используя лак и тампон из шерстяной нити или, за неимением такового, можно взять ватный и обернуть его льняной тканью. Почему нужно брать именно льняную ткань? Потому что только эта ткань не оставляет мелких волокон. Хлопчатобумажные ткани для этого процесса абсолютно не подходят, так как они оставляют ворсинки, которые при процессе полировки не допустимы. Оставаясь на поверхности древесины, они будут заметно портить внешний вид изделия.

Материал и комплектующие

Все основные рабочие части токарного механизма должны быть выполнены из надежных материалов. В качестве привода может использоваться основной вращающий элемент двигателя от стиральной машинки. Некоторые мастера применяют двигатели от машинок для заточки ножей, но найти рабочий мотор от стиральной машины гораздо проще. Для приведения механизма в действие потребуется также комплект приводных ремней.

Для задней бабки необходимо найти или изготовить самостоятельно винт с возможностью его фиксации по горизонтали. Одним из элементов детали переднего фиксатора деревянной заготовки может стать вращательный патрон (голова) от старого перфоратора или дрели.

Во избежание подвижности конструкции во время работы, основание изготавливается из толстого металлического профиля.

Изготовить деревообрабатывающий токарный станок своими руками невозможно без использования инструментов. Для выполнения всех работ вам понадобятся:

• сверлильный аппарат;
• напильники и наждачная бумага;
• УШМ (болгарка) и набор дисков для резки металла;
• сварочный аппарат.

Также следует подготовить шурупы, болты и гайки для крепежа элементов.

Основные правила эксплуатации токарного оборудования

После изготовления токарного станка по дереву своими руками рекомендуется посмотреть видео о том, как безопасно и правильно работать на таком оборудовании. Это позволит ознакомиться не только с правилами работы на этом типе оборудования, но и изучить правила техники безопасности при эксплуатации токарного агрегата.

Общие инструкции по использованию токарного оборудования для обработки древесины включают в себя несколько пунктов, которые требуют обязательного выполнения. Основными пунктами, требующими выполнения, являются следующие:

1. Выбор заготовки для обработки. Заготовка, предназначенная для обработки не должна иметь сучков, трещин и других дефектов древесины.
2. Установка заготовки в агрегат для проведения токарных работ. Установка и закрепление заготовки в агрегате осуществляется при помощи спецкрепежа, расположенного на валу передней бабки и на панели задней.
3. Выбор оптимальной скорости вращения вала в процессе обработки заготовки. Выбор количества оборотов осуществляется путем перестановки приводного ремня на приводных шкивах, имеющих различный размер посадочных мест.
4. Проведение обработки заготовки путем использования для этой цели специальных резцов. В процессе обработки периодически следует измерять фактические размеры детали.

Чертеж токарного станка по дереву

Для работы на таком типе оборудования и изготовления качественных изделий требуется наличие опыта работы. Дело в том, что при эксплуатации такого оборудования достаточно одного неловкого движения резцом, чтобы испортить заготовку.

Оптимальным вариантом конструирования надежного рабочего агрегата является комплексный подход к изготовлению каждого элемента конструкции. Особенно качественно следует изготавливать станину агрегата. Этот элемент должен обеспечивать высокую степень устойчивости в процессе работы оборудования. От качества изготовления станины зависит также качество функционирования остальных узлов оборудования.

Недостатком этого типа конструкции является высокая трудоемкость при осуществлении изменения количества оборотов шпинделя.

Оптимальным вариантом конструирования надежного рабочего агрегата является комплексный подход к изготовлению каждого элемента конструкции

Выбор оптимальной частоты вращения вала передней бабки зависит от размера используемой заготовки и вида древесины. Для подбора необходимой скорости вращения рекомендуется использовать спецтаблицами зависимости частоты вращения от диаметра заготовки и древесины.

Что вы думаете по этому поводу?

, нам важно Ваше мнение

Правила безопасности при работе с токарным станком по дереву

Это устройство может стать опасным для жизни и здоровья, если должным образом не подготовиться. Однако, работа становится абсолютно безопасной и комфортной при соблюдении техники безопасности.

Подготовка:

• Рабочий обязан быть одетым в специальную одежду, иметь защитные очки и перчатки.
• Необходимо, чтобы заготовка имела первичную ручную обработку.
• На станке не должно быть лишних предметов.
• Перед работой нужно проверить состояние всех составляющих токарного станка, особенно это касается ременной передачи, шпинделя и кнопочной панели.
• Следует проверить работу станка. Для этого можно ему позволить немного поработать вхолостую.
• Подручник должен быть установлен на расстоянии от 2 до 3 см от заготовки.

В процессе работы.

• Ни в коем случае нельзя тянуть руки к вращающейся заготовке, сильно наклонять к ней голову, отходить от работающего станка.
• Стамеску следует подносить плавно, избегая резких движений.
• Время от времени нужно выключать станок, чтобы безопасно пододвигать подручник к заготовке, сокращая увеличивающееся между ними расстояние.

После окончания работы.

• Необходимо отключить станок, извлечь из него готовое изделие.
• Выполнить очистку от стружек с помощью специальной щётки или других чистящих инструментов.
• Вернуть использованные инструменты на свои места.
