Токарно-карусельный станок 1516

Кинематика станка 1516

Кинематическая схема станка сделана так, что обеспечивает требуемые частоты вращения стола и подачи рабочих органов. Применение, электромуфт дает возможность менять скорости не останавливая станка.

Для облегчения выполнения ремонта коробку скоростей сконструировали так, что поверхность ее разъема параллельна осям валов. Установить самую большую частота вращения стола невозможно. Регулировка выполняется ступенчато, поэтапно.

Коробка скоростей оснащена тормозами для хорошего торможения стола.

Кинематическая схема станка 1516

Вращение на планшайбу снимается с коробки скоростей проходя по цилиндрической и конусообразной парам колес, а потом на колесо планшайбы. Легкость вращения предоставляют пара подшипников.

Коробки, обеспечивающие подачи инструментов, согласованы с коробкой скоростей при помощи шлицевого вала. Зубчатые колоса не перемещаются по валам. Передача вращения происходит при включении электромуфт. Ускоренное перемещение обеспечивается благодаря отдельному электрическому двигателю.

Привод поперечины предоставляют две винтообразные пары. Для безопасности она ручным способом крепится. Схема управления двигателем поперечины обеспечивает его реверс для согласования параллельности с поверхностью рабочей. Сдвиг на 1 зуб обеспечивает перемещение на 0,005 мм.

Лучшие телефоны для пожилых людей 2018

Смена позиций револьверной головки происходит благодаря вращения вала, на котором смонтированы гильза головки, червяк и тормозная муфта. После поворота на 72 (1/5 часть окружности) упор включает микропереключатель и происходит зажим, вал крутится назад.

В инструкции по эксплуатированию можно познакомиться с методами неопасной работы на станке, сроках обслуживания, точках смазки и ее периодичности, требованиях к установке и перевозке и многое иное.

Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.

Электрическая схема блока питания станка 1516Ф1

Электрическая схема блока питания токарного карусельного станка 1516Ф1

Характеристика электрооборудования станка 1516Ф1

Электрооборудование станков состоит из электродвигателей, электрических органов управления, конечных выключателей для ограничения перемещении подвижных частей станка и аппаратуры управления.

На станках установлены пять трехфазных асинхронных электродвигателей с короткозамкнутым ротором:

  1. двигатель главного привода 1M1;
  2. двигатель привода маслонасоса 1M2;
  3. двигатель перемещения поперечины 1M3;
  4. двигатель установочных перемещений верхнего суппорта установочных перемещений бокового суппорта 4М1 и три однофазных асинхронных конденсаторных электродвигателя с короткозамкнутым ротором привода лубрикатора системы смазки;
  5. двигатель поперечины 1M4;
  6. двигатель верхнего суппорта 2М2 и 2М3

На станке приняты следующие величины напряжений

  • 380В трехфазного переменного тока, частотой 50 Гц — питание силовых цепей;
  • 110В однофазного переменного тока — питание катушек магнитных пускателей и однофазных электродвигателей;
  • 36В однофазного переменного тока — питание схемы выбора направлений хода шагового искателя;
  • 24В — питание постоянного тока ламп местного освещения;
  • 24В — питание постоянного тока цепей управления и электромагнитных муфт;
  • 90В — питание постоянного тока катушек шагового искателя.

Вся электроаппаратура управления станком размещена в нише станка. Управление станком осуществляется с подвесного пульта управления.

Электрооборудование станка выполняет следующие функции:

  • Управление планшайбой:
  • пуск в рабочем режиме;
  • пуск в толчковом режиме;
  • ступенчатое изменение скорости при вращающейся планшайбе;
  • поддержание ступенчато-постоянной скорости резания при обтачивании торцовых поверхностей верхним суппортом (изменение скорости вращения планшайбы с помощью кулачковой рейки и конечного выключателя);
  • останов планшайбы.

Управление суппортами:

  • рабочие подачи (выбор подачи и включение);
  • установочные перемещения (выбор скорости перемещения и включение).

Перемещение поперечины.

Описание работы электрооборудования

Электросхема предусматривает выполнение следующих операций

  • пуск и останов электродвигателя главного привода и электродвигателя системы смазки;
  • подъем и опускание поперечины.

Управление электродвигателей главного привода

Управление электродвигателем главного привода осуществляется с подвесного пульта управления кнопками 1Кн2 — «Пуск» и IKHI — «Стоп».

При нажатии кнопки 1Кн2 — «Пуск» включается пускатель 1К1 главного привода. Одновременно включается реле 1Р1 ограничения холостого хода электродвигателя главного привода, которое срабатывает с выдержкой времени. Если в течение этого времени не будет включена планшайба, то размыкающий контакт этого реле (цепь 4) отключит пускатель главного привода.

Отключение электродвигателя главного привода производится нажатием кнопки IKHI — «Стоп».

При включенной планшайбе кнопка IKHI блокируется замыкающим контактом шагового искателя ШИТ. Двигатель главного привода можно отключить только после отключения планшайбы, когда шаговый искатель находится в нулевом положении.

Конструкция и характеристика работы основных узлов токарно-карусельного станка 1531м

Конструкция и основные узлы токарно-карусельного станка 1531м

Станина станка

Станина станка состоит из жестко соединенных между собой основания 1 и стойки 8. Во внутренней части основания 1 расположены подшипники шпинделя планшайбы и ее кольцевые направляющие. Стойка 8 имеет вертикальные направляющие для перемещения поперечины 15 и каретки 4 бокового суппорта 12. Во внутренней полости стойки под дверцей 11 помещен шкаф с электрооборудованием станка.

Планшайба

Планшайба 2 с четырьмя закрепленными в ее Т-образных пазах кулачками предназначена для установки, крепления и вращения обрабатываемых изделий. Для зажима изделия каждый из кулачков перемещается отдельным винтом с квадратным хвостовиком.

Поперечина

Поперечина 15 служит для установки вертикального суппорта 16 на высоте, удобной для обработки изделий. Подъем или опускание поперечины производится механизмом, помещенным в коробке 7.

Вертикальный суппорт

Вертикальный суппорт 16 предназначен для перемещения установленных на нем инструментов, обрабатывающих внутренние и верхние поверхности изделий. Он состоит из каретки 17, поворотных салазок 18, ползуна 19 и револьверной головки 34.

Каретка 17 может двигаться по направляющим поперечины 15 для перемещения суппорта в горизонтальном направлении. Если горизонтальным перемещением каретки не пользуются, то для более жесткого положения она закрепляется на направляющих поперечины. Перемещение каретки вручную производится с помощью квадратного хвостовика 26.

Поворотные салазки 18 расположены на каретке 17 и имеют направляющие для движения ползуна 19. С помощью квадратного хвостовика 21 можно повернуть и установить салазки под углом, необходимым для обработки конических поверхностей заготовок.

Ползун 19 предназначен для перемещения в вертикальном направлении установленной на него револьверной головки 34. Если вертикальным перемещением ползуна не пользуются, то он закрепляется на направляющих салазок 18. Масса ползуна уравновешена грузом 20. Перемещение ползуна вручную производится с помощью квадратного хвостовика 24.

Револьверная головка 34 имеет пять гнезд, предназначенных для установки и крепления державок с инструментом. Отжим, поворот на 1/5 оборота и зажим револьверной головки на ползуне 19 производится рукояткой 5.

Револьверная головка

Револьверная головка 34 имеет пять гнезд, предназначенных для установки и крепления державок с инструментом. Отжим, поворот на 1/5 оборота и зажим револьверной головки на ползуне 19 производится рукояткой 5.

Боковой суппорт

Боковой суппорт 12 предназначен для перемещения в вертикальном или горизонтальном направлениях резцов, установленных в резцовую головку 32 для обработки боковых поверхностей изделий. Суппорт состоит из каретки 4, ползуна 3 и резцовой головки 32.

Каретка 4 может перемещаться от механизма подач или быстрых установочных движений по вертикальным направляющим стойки 8. Каретка уравновешена грузом, соединенным с ней тросом 10 и расположенным внутри стойки 8.

Точное перемещение каретки в вертикальном направлении производится вручную вращением маховика 31, имеющего лимб с ценой делений 0,05 мм.

Если вертикальным перемещением каретки не пользуются, то ее закрепляют на направляющих стойки 8.

Ползун 3 перемещается по горизонтальным направляющим каретки 4. Установка резца в заданное положение вручную производится перемещением ползуна 3 при вращении маховика 29 с лимбом с ценой делений 0,05 мм.

Если горизонтальным перемещением ползуна не пользуются, то он закрепляется на направляющих каретки.

Резцовая головка 32 имеет четыре паза для крепления резцов. Для установки следующего резца в рабочее положение головка поворачивается вручную, а ее зажим или отжим производится поворотом рукоятки 33.

Коробка подач

Станок 1531м имеет две одинаковые коробки подач 23 и 30 соответственно вертикального и бокового суппортов. На каждой из коробок помещены две рукоятки. Рукоятка с диском 22 предназначена для установки нужной величины подачи, а рукоятка 25 — для включения установленной подачи.

Электрическое оборудование

Электрическое оборудование станка 1516 продемонстрировано электрическими двигателями, управляющими органами и предохранительными выключателями.

Кузнечное дело видео, история, книги

Схема питания станка 1516

Для работы станка и его управления применяются токи с самым разнообразным напряжением. Так, напряжение в общей сети питания 380 В. Катушки на магнитных пускателях применяют напряжение 110 В электрического тока. Муфты, находящиеся в коробках скоростей и подач, а еще локальное освещение четко на 24 В. Шаговый искатель применяет напряжение в 36 и 90 В.

Описание электросхемы станка 1516. На нем установлены двигатели роторы которых короткозамкнутые и осуществляющие: основное движение на станке, подачи инструментов, а еще поперечины и смазочной системы.

Электросхема управления приводами предоставлена фото. Управляющая аппаратура размещена в нише станины. Управляется станок с помощью пульта.

Электросхема приводов станка 1516

Станок токарно-карусельный одностоечный 1516. Назначение и область применения

Одностоечный токарно-карусельный станок модели 1516 является универсальным станком и предназначен для обработки разнообразных изделий из чёрных и цветных металлов в условиях мелкосерийного и серийного производства.

Модель 1516 является распространенной среди токарно-карусельных станков на территории бывшего СССР. Станок позволяет производить токарную обработку деталей диаметром до 1600 мм, высотой до 1 метра и массой до 6300 кг. Станок экспортировался во многие страны мира.

Конструкция станка 1516 унифицирована с конструкцией станка модели 1512 и отличается только размерами план-шайбы и мощностью электродвигателя.

На станке можно производить цилиндрическое и коническое обтачивание и растачивание, протачивание плоскостей, сверление, зенкерование и развертывание отверстий, а также получистовое и чистовое обтачивание плоских торцовых поверхностей.

Принцип работы и особенности конструкции станка

Станок имеет два суппорта:

  1. вертикальный с пятипозиционной револьверной головкой с автоматическим поворотом и фиксацией на каждой позиции
  2. горизонтальный (боковой) с четырехпозиционным резцедержателем

Технологические возможности станка значительно расширяются с помощью поставляемых по особому заказу самоцентрирующей планшайбы, приспособлений (для резьбонарезания, обработки конических поверхностей, обтачивания фасонных поверхностей тел вращения по копиру, обработки деталей по упорам) и устройства для обработки с охлаждением.

На станках можно производить следующие операции:

  • обтачивание цилиндрических и конических поверхностей;
  • растачивание цилиндрических и конических поверхностей;
  • обтачивание плоских торцовых поверхностей вертикальным и боковым суппортами.

Кроме того, вертикальным суппортом можно производить обтачивание плоских торцовых поверхностей с поддержанием ступенчато-постоянной скорости резания на чистовых и получистовых режимах; сверление, зенкерование и развертывание; прорезание канавок и отрезку.

При применении специальных приспособлений и устройств, которые поставляются вместе со станками по особому заказу за отдельную плату, на станках можно производить:

  • обработку деталей по заданным размерам (по упорам);
  • нарезание резьб, обтачивание и растачивание конических поверхностей;
  • обработку фасонных поверхностей тел вращения по копиру (электрокопировальное устройство);
  • обработку деталей с охлаждением.

В обычном исполнении станки поставляются с вертикальным револьверным суппортом, имеющим механический поворот и зажим револьверной головки, и боковым суппортом.

Помимо этого, по особому заказу за отдельную плату может быть поставлен станок с самоцентрирующей планшайбой с ручным зажимом изделия.

На станке одновременно могут быть смонтированы все приспособления, за исключением охлаждения, которое не может быть установлено одновременно с самоцентрирующей планшайбой.

В связи с тем, что установка приспособлений требует значительных изменений и доработок в станке, заказы на изготовление приспособлений к ранее поставленным станкам не могут быть выполнены. Приспособления поставляются только вместе со станком.

Значительная мощность электродвигателя главного привода, высокая жесткость базовых деталей и достаточная прочность всех элементов кинематической цепи в сочетании с широкими диапазонами регулирования чисел оборотов планшайбы и величин подач позволяют вести на станках высокопроизводительную работу на скоростных режимах резания.

Основные технические характеристики токарно-винторезного станка 1516

Разработчик — Краснодарский станкостроительный завод имени Седина. Изготовитель — Краснодарский станкостроительный завод имени Седина.

Основные параметры станка — в соответствии с ГОСТ 44-93. Станки токарно-карусельные. Основные параметры и размеры. Нормы точности и жесткости.

  • Класс точности станков Н по ГОСТ 8—77.
  • Наибольший диаметр обрабатываемой заготовки — Ø 1600 мм
  • Наибольшая высота обрабатываемой заготовки — Ø 1000 мм
  • Диаметр план-шайбы — Ø 1400 мм
  • Наибольший вес обрабатываемой заготовки — 6300 мм
  • Частота вращения план-шайбы — 4..200 об/мин, 18 ступеней
  • Мощность электродвигателя — 30 кВт
  • Вес станка полный — 20 т

Модификации станка токарно-карусельный одностоечный 1516

1516.000, 1516-1, 1516-2, 1516.300, 1516.400 — станок токарно-карусельный универсальный одностоечный1516Ф1, 1516ПФ1, 1516Ф1.041, 1516Ф1.300, 1516Ф1.323, 1516Ф1.400, 1516Ф1.423 — станок токарно-карусельный с УЦИ — устройством цифровой индикации

1516Ф2, 1516Ф3, 1516Ф3.271, 1516Ф3.471, 1516МФ4 — станок токарно-карусельный с УЧПУ — устройством числового программного управления

Капитальный ремонт и модернизация токарно-карусельных станков

Начало работы по производству оборудования начинается с изучения технического задания заказчика, если такое имеется, или в соответствии с существующим регламентом работ. В процессе производства устанавливаем современные материалы, детали и комплектующие.

По типу управления станки выпускаются в ручном исполнении, с УЦИ или ЧПУ, при этом заказчик сам вправе выбирать, электронику какого производителя требуется установить. Мы предлагаем отечественные или импортные привода, линейки и системы программного управления: Балт-Систем, Siemens, Fanuc и другие.

При комплектации оборудования системой числового программного управления, совершенствуется электрическая схема, монтируются высокоточные шарико винтовые пары, новые подшипники, а так же современные электрические и гидравлические компоненты.

Работа по механической части включает в себя полную переборку всех узлов и механизмов, с заменой изношенных деталей: шестерен, валов, муфт, втулок и т.д. Устанавливаются новые системы смазки, гидростанции, агрегаты охлаждения. Восстанавливаются защитные ограждения и по окончании сборки, производится финишная покраска под цвет заказчика.

Компания Стандарт предлагает карусельные станки после капитального ремонта и модернизации следующих марок:

Ручное управлениеС цифровой индикациейС системой ЧПУ
1510, 1512, 1516, 1525, 1532, 1Л532, 1531, 1541, 1М55, 1553, 1540 и другие1512Ф1, 1516Ф1, 1525Ф11512Ф3, 1516Ф3, 1525Ф3

Составные части

Составные части станка 1516

Компоновка станка классическое для одностоечных станков карусельного типа. В его составе находятся следующие части:

  1. планшайба;
  2. защитный кожух;
  3. узел вертикальный (суппорт);
  4. пульт управления (для удобства размещен на подвесе);
  5. противовес пульта;
  6. поперечина;
  7. привод поперечины;
  8. станина;
  9. ручной привод вертикального узла;
  10. коробка подач вертикального суппорта;
  11. коробка скоростей;
  12. кожух ременной передачи;
  13. привод подачей;
  14. станция смазки;
  15. узел горизонтальный (суппорт);
  16. коробка, образующая подачи для бокового суппорта.

Технические параметры и характеристики

Токарно-карусельный станок 1516 технические характеристики, которого отражают следующие параметры:

  • максимально допустимый размер детали – 1600 мм;
  • допустимый размер высоты детали во время обработки – 1000 мм;
  • допустимый вес детали, устанавливаемой на планшайбу – 6300 кг;
  • планшайба, размер для установки детали – 1400 мм;
  • количество переключаемых скоростей – 18;
  • с какими скоростями вращается стол – min 5 мин-1, max 250 мин-1;
  • количество подач для каждого суппорта – 18;
  • диапазон подач – 0,03-12,5 мм/об;
  • усилие резания, max – 44100 Н;
  • диапазон установочных скоростей – min 5 мм/мин, max 1800 мм/мин.

https://youtube.com/watch?v=glJwwRPD-p8

Суппорт вертикальный

  • длина смещения по горизонтали – 950 мм;
  • длина смещения по вертикали – 700 мм;
  • угол смещения — 45;
  • отверстия под инструмент – 70Н7 мм;
  • габариты державки, ШхВ – 25х40 мм.

Поперечина

  • длина перемещения – 660 мм;
  • скорость движения – 400 мм/мин;
  • блокировка перемещений – Есть;
  • выключатели безопасности (конечники) – Есть.

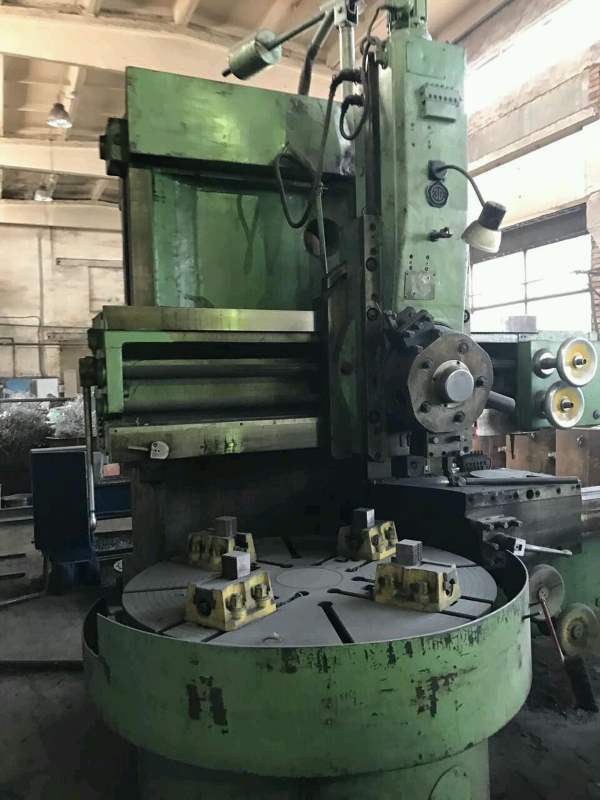

Внешний вид станка 1516

Параметры электрических элементов

  • питающая сеть, ток — трехфазный переменный;
  • мощность электродвигателей:
  • главного — 30000 Вт;
  • суппорта — 3000 Вт;
  • поперечины — 2000 Вт;
  • станции смазки — 800 Вт.

Расположение составных частей

Опорный конструктив токарно-карусельного станка 1516, на который крепятся все его компоненты, включает в себя массивную пустотелую литую вертикальную станину и присоединенный к ее нижней части корпус стола. На фронтальной части станины находятся плоские направляющие, по которым осуществляется передвижение поперечины и бокового суппорта.

С обратной стороны станины установлен редуктор главного привода, а на ее верхней части — устройство перемещения поперечины. Полое основание станины используется в качестве масляного бака гидравлической системы.

Узел вращательного движения станка смонтирован на корпусе стола. Он обеспечивает установку, закрепление и вращение детали. В его состав входят следующие основные агрегаты:

  1. Планшайба. При работе опирается на круговые направляющие, расположенные на верху наружной части корпуса. На ее лицевой стороне расположены Т-образные пазы, к которым с помощью оснастки крепится обрабатываемое изделие.
  2. Шпиндель. Верхним концом закреплен в центр планшайбы, нижний опирается на радиально-упорный подшипник. Передает главное движение от привода.
  3. Привод планшайбы. Сообщает движение шпинделю, передавая его от коробки скоростей посредством группы зубчатых колес, расположенных в корпусе стола.

Узел позиционирования вертикального суппорта включает в себя следующие основные механизмы:

  1. Поперечина. Обеспечивает движение суппорта в вертикальной и горизонтальной плоскости;
  2. Механизм перемещения поперечины. Передает движение поперечине от реверсивного электродвигателя.
  3. Суппорт с ползуном и револьверной головкой.
  4. Коробка подач. Передает движение суппорту от коробки скоростей. Регулирует скорость его передвижения.

Узел позиционирования бокового суппорта включает в себя сам суппорт с ползуном и резцедержателем, а также коробку подач.

Суппорт вертикальный

Задняя часть вертикального суппорта выполнена в виде массивной плиты с направляющими и называется поперечными салазками. С их помощью он осуществляет горизонтальное перемещение по направляющим поперечины. На фронтальной поверхности поперечных салазок крепятся поворотные салазки, на которых смонтирован ползун с револьверной головкой, выполняющий движение в вертикальной плоскости. На его верхнем конце установлен электрический двигатель револьверной головки, который через приводной вал поворачивает ее в требуемое положение. Поворот одного из пяти резцедержателей револьверной головки в заданную позицию производится с подвесного пульта управления. Поворотные салазки имеют возможность поворачиваться вправо и влево на углы от 0° до 45°.

Механизмы, обеспечивающие движение обоих суппортов, расположены с правой стороны. Коробка подач вертикального суппорта смонтирована на правом конце поперечины. Она обеспечивает суппорт восемнадцатью ступенями подач (в мм/об) и таким же количеством скоростей позиционирования (в мм/мин). Рядом с коробкой подач расположены два маховичка, с помощью которых можно перемещать суппорт по обеим осям вручную.

Суппорт боковой

На задней стороне бокового суппорта расположены направляющие, с помощью которых он перемещается в вертикальном направлении по направляющим станины. Горизонтальное перемещение режущего инструмента обеспечивает ползун, смонтированный на фронтальной части корпуса. С левой стороны ползуна установлен четырехгранный резцедержатель. Движение боковому суппорту передается посредством коробки подач, расположенной на его правом торце. Для перемещения суппорта вручную в обоих направлениях предусмотрены два маховичка, которые находятся на корпусе коробке подач чуть ниже ползуна.

Поперечина

Позиционирование суппорта в вертикальной плоскости осуществляется путем перемещения поперечины по направляющим станины. Механизм перемещения поперечины смонтирован на верхнем торце станины и включает в себя реверсивный электродвигатель, вращающий правый и левый червячные редукторы. Поперечина оснащена механизмом зажима, с помощью которого она фиксируется на заданной высоте перед началом обработки. Ее пределы хода ограничены концевыми выключателями, при достижении которых происходит отключение электродвигателя механизма перемещения.

Технические характеристики токарно-карусельного станка

Ключевым показателем станка является диаметр планшайбы – чем он больше, тем габаритнее деталь получится зажать. У 1516 параметры и технические характеристики следующие:

  • максимальный диаметр изделия 1600мм, максимальная высота – 1000мм.
  • допустимый вес заготовки в начальном состоянии 6,3 тонн.
  • диаметр планшайбы – 1400мм.
  • вес оборудования 20 тонн;
  • мощность электродвигателя 30 кВт;
  • частота вращения (основного движения) от 4 до 200 оборотов за минуту;
  • класс точности Н по ГОСТ 8—77;
  • интервал подач 0,03-12,5 мм/об;
  • максимальное усилие резания 44 100 ньютонов;
  • унификация с другими станками модельного ряда (что упрощает задачу при ремонте и перераспределении работ).

Наиболее близкое исполнение — модель 1512, но допустимые размеры заметно меньше. Ряд комплектующих взаимозаменяем, но в каждом случае желательно в этом убедиться отдельно.

С другими базовыми параметрами можно ознакомиться в ГОСТ 44-93 или в паспорте на оборудование.

Коробки подач задают суппортам по восемнадцать рабочих подач и скоростей установочных перемещений. Для этого происходит изменение по зацеплениям зубчатых колес и использование электромагнитных муфт.

Опционально устанавливаются система охлаждения, механизм самоцентрирования планшайбы, модули для нарезания резьбы и обточки криволинейных поверхностей.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
