Из чего изготавливаются текстильные стропы?
В качестве основного материала, использующегося при производстве текстильных строп используются эластичные тканевые ленты, нечувствительные к температурным перепадам и устойчивые к разрывающим воздействиям. В составе лент могут присутствовать текстильные волокна трёх типов – полиамидные (PA), полиэстеровые (PES) и полипропиленовые (ПП), к которым предъявляются следующие механические требования:
- термостойкость. Текстильные стропы общего назначения используются для подъёма грузов, температура поверхности которых может колебаться в диапазоне от -40С до +10С. При возможном превышении указанных температур материал должен плавиться, а не гореть;
- влагостойкость. Определяется так называемым коэффициентом влагопоглощения, который не должен превышать 3-4%;
- устойчивость к агрессивным химическим соединениям;
- деформация материала при транспортировке не должна превышать 10-15%;
- стропы не должны впитывать масла, смазки, жиры и нефтепродукты.
Рекомендации по эксплуатации СТП
В течение долгого применения текстильные стропы изнашиваются, поэтому рекомендуется постоянно проверять визуально изделия на предмет деформации и повреждений.
Должны быть сняты с работ следующие стропы, у которых:
Отсутствует бирка или клеймо с данными по стропу.
Порезы, потертости, разрывы на более, чем 10% основы.
В местах соединений концов, обеспечивающих несущую способность конструкции, обнаружены разрывы соединений шва.
Присутствует расслоения лент стропа в месте заделки краев ленты на длине более 0,2 м на одном из крайних или двух и более внутренних швах, а также отслоение края ленты или сшивки лент у петли на длину более 10% от толщины сшивки концов лент;
Часть стропа была деформирована под воздействием излучений или трений.
На стропах обнаружены повреждения, причиненные воздействием агрессивной среды общей длиной более 10% от ширины и длины стропа или единичные более 10% от ширины и длиной более 50 мм;
На накладках имеются разрывы, трещины, иные виды деформации.
Наличие прожженных сквозных дыр на ленте стропа от воздействия брызг расплавленного металла диаметром более 10% от ширины ленты или более трех дыр при расстоянии между ними менее 10% от ширины ленты;
На стропах присутствуют узлы.
Видно расслоение нитей лент;
Лента загрязнена нефтепродуктами, грязью больше 50% всей длины.
Безопасность грузовых перевозок зависит не только от мастерства водителя и состояния автомобиля, но и от того, как закреплены грузы
Для России это еще более актуальны из-за большого расстояния и неважного состояния дорог. Плохо закрепленный товар способен из-за инерции разбиться и создать угрозу для дорожного движения транспорта.
Пожалуй, самый распространенный способ крепления грузов в нашей стране — метод прижима. Его цель — обеспечение максимально высокого коэффициента трения и поддержание наибольшей прижимной силы, развиваемой натяжным устройством. Данный способ перевозки грузов регламентируются европейским стандартом EN 12195-2 «Крепление груза. Безопасность. Крепежные стяжные ремни из химических волокон».
Стяжные ремни, одни из востребованных крепежных приспособлений, как раз годятся для этого и призваны сберечь сам товар и транспортное средство. Ремни позволяют закрепить все виды грузов – хрупкие, крупногабаритные, бытовую технику, мебель. Более того, простота использования стяжных приспособлений сокращают время работ до 30%.
Стропы канатного типа
Данные стропы способны выдерживать экстремально низкие температуры (до -40 градусов Цельсия) и очень высокие показатели (в пределах 400 градусов). Сам же канат состоит из множества металлических проволочек, надежно сплетённых между собой с применением особой технологии.
Конфигурация канатных стропов позволяет без особого труда диагностировать степень их износа в процессе эксплуатации, благодаря чему предотвращается вероятность резкого разрыва этих приспособлений. Кроме этого, проволочный стальной канат обладает способностью к сглаживанию возникающих динамических нагрузок и потому очень имеет длительный срок безопасной эксплуатации.
Маркировка стропов канатного исполнения предусматривает следующие цифробуквенные обозначения:
- 1СК – строп имеет одну ветвь.
- 2 СК – двухветвевая модель, широко используемая в производственных цехах или складах.
- 4 СК – четыре ветви стропа закреплены на специальном кольце. Такая конструкция грузоподъемного элемента хорошо зарекомендовала себя на строительных площадках, где часто необходимо перемещать огромные плиты и блоки.
- ВК – концы стропа такого типа заделаны либо опрессовкой, либо заплеткой.
- СКК – кольцевой вариант.
- СКП – петлевое исполнение.
Требования к эксплуатации текстильных строп
Правилами безопасности погрузочно-транспортных работ оговаривается использование только тех видов текстильных строп, что прошли испытания прочности и растяжимости в лабораторных условиях и имеют соответствующий сертификат качества. Не допускается применение повреждённых изделий с истёртыми либо срезанными волокнами, ожогами, а также перекрученных или деформированных каким-либо другим способом.
При износе лент запрещается их ремонт с использованием материалов отличных от тех, что использовались при производстве. Тип плетения минимизирует их механический износ и предохраняет изделие от воздействия сырости; также для снижения воздействия внешних вредных факторов допускается использование специальных чехлов, защитных лент и прокладок, если оно не предполагает снижения либо превышения необходимого предела растяжения стропа.
Данные вспомогательные материалы обеспечивают плотное прилегание обвязки к грузу вне зависимости от его габаритов и фактуры, а также снижают образующееся при этом трение и повышают надёжность фиксации.
2.1. Общие требования
2.1.1. Грузовые стропы должны изготавливаться в соответствии с требованиями настоящего РД, Правил устройства и безопасной эксплуатации грузоподъемных кранов,
а также конструкторской документации, утвержденной в установленном порядке.
Проектирование и изготовление грузовых стропов должны проводиться в организациях и на предприятиях, имеющих разрешение (лицензию) органов Госгортехнадзора России и располагающих квалифицированными специалистами и техническими средствами, обеспечивающими проектирование и изготовление стропов в полном соответствии с требованиями настоящего нормативного документа.
Для получения разрешения (лицензии) на изготовление стропов предприятие-изготовитель должно представить в территориальные органы Госгортехнадзора документы, указанные в п. 2.1 Положения о порядке выдачи специальных разрешений (лицензий) на виды деятельности, связанные с повышенной опасностью промышленных производств (объектов) и работ, а также с обеспечением безопасности при пользовании недрами, утвержденного постановлением Госгортехнадзора России от 03.07.93 № 20.
К заявлению предприятия — изготовителя стропов должны быть приложены и другие документы, подтверждающие возможность и готовность качественного изготовления стропов, в том числе:
технические условия на изготовление, утвержденные в установленном порядке;
рабочие чертежи стропов;
описание технологического процесса изготовления стропов (технологические карты);
сертификаты на канаты и цепи;
справка о наличии аттестованных специалистов (при необходимости выполнения сварочных работ).
Разрешение (лицензия) на изготовление стропов выдается территориальными органами Госгортехнадзора России на основании результатов проверки предприятия-изготовителя и рассмотрения представленной им документации. Стропы, изготавливаемые для сторонних организаций, должны быть снабжены паспортом (форма Паспорта стропа приведена в приложении 4).
2.1.2. Расчет канатов и цепей стропов, используемых как для непосредственной обвязки груза, так и для захвата последнего с помощью концевых звеньев, производят на растяжение.
2.1.3. Определение усилий в канатах и цепях двух-, трех- и четырехветвевых стропов при отсутствии дополнительных требований производят исходя из условия, что углы между ветвями не превышают 90° (рис. 1).
Рис. 1.
Строповка груза двух- (а ), трех- (б ) и четырехветвевыми (в ) стропами
2.1.4. Расчет трех- и четырехветвевых стропов при отсутствии гарантии равномерности распределения нагрузок между ветвями производят исходя из условия, что груз удерживается только двумя ветвями.
2.1.5. При расчете на действие номинальной нагрузки запас прочности для канатов и цепей по отношению к разрушающей нагрузке, указанной в их сертификате, должен быть не менее 6,0 и 5,0 соответственно.
2.1.6. При проверке прочности сечения рабочей части крюка стропа и учете кривизны последнего запас прочности по отношению к пределу текучести материала принимают не менее 1,2, а для сечения ветвей головки крюка с проушиной при расчете на растяжение — не менее 1,5.
2.1.7. При расчете петель всех типов их прямолинейные участки рассчитывают на растяжение; запас прочности по отношению к пределу прочности материала должен быть не менее 5,0. Для криволинейных участков при расчете с учетом их кривизны запас прочности для внутренней стороны сечения должен быть не менее 1,1 по отношению к пределу текучести материала, а на внешней стороне — не менее 1,3 по отношению к пределу прочности материала.
2.1.8. Грузоподъемность цепных стропов, предназначенных для перемещения грузов, имеющих температуру выше 300 °С, но не более 500 °С, снижают на 25 %, а выше 500 °С — на 50 %.
2.1.9. Канатные стропы, ветви которых изготовлены из канатов с органическим сердечником, допускается применять для транспортирования грузов, имеющих температуру не выше 100 °С, а стропы, ветви которых изготовлены из канатов с металлическим сердечником, с заделкой концов каната опрессовкой алюминиевыми втулками, — не выше 150 °С.
Грузоподъемность стропов с ветвями из каната со стальным сердечником при перемещении грузов, имеющих температуру от 250 до 400 °С, снижают на 25 %; перемещение грузов, имеющих температуру выше 400 °С, не допускается.
2.1.10. Отклонение длины ветвей, используемых для комплектации одного стропа, не должно превышать 1 % длины ветви.
Стропы стальные канатные. Особенности маркировки
В общем случае, обозначение на бирке кольцевой либо петлевой чалки включает следующие элементы:
- Наименование стропа:
- ВК – ветвь стальная канатная;
- СК – строп из каната многожильного стального круглопрядного (перед буквами может стоять цифра, обозначающая число ветвей каната).
- Обозначение вида данного стропа:
- К – в форме кольца;
- П – в виде петли.
- Обозначение грузоподъемности (т).
- Маркировка общей длины стропа (мм).
- Маркировка исполнения чалки:
- Во – волокнистый с добавлением натуральных нитей;
- Вс – волокнистый с добавлением искусственных нитей;
- Вт – витой;
- Вк – комбинированный;
- Пл – изготовленный из плоского стального каната;
- Кск – со скользящим стальным крюком.
Дополнительно на бирке стропы в обязательном порядке указывают производителя, дату выпуска и заводской номер изделия. Последняя информация позволяет при необходимости определить компанию, которая выпустила чалку при наличии каких-либо вопросов к качеству готовой продукции, ее надежности и другим моментам.
Преимущества и недостатки

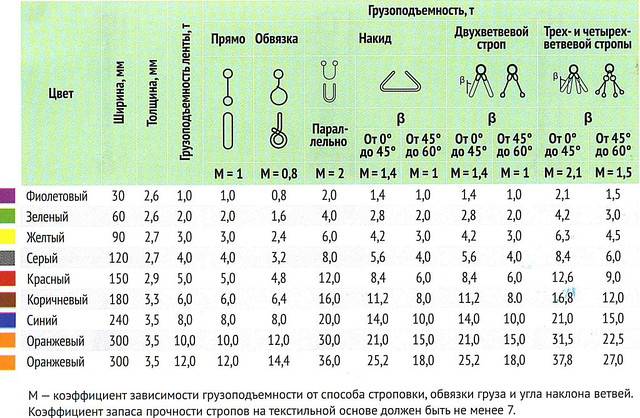

Запас прочности текстильных стропов позволяет использовать их при погрузо-разгрузочных работах на стройках, в процессе транспортного обслуживания и складской логистики. Достоинства мягкого такелажа трудно переоценить, это:
- Бережное обращение с грузами, обеспечивая их полную сохранность.
- Безопасность, обусловлена отсутствием на текстильных стропах острых кромок, заусенцев, проволочных концов.
- Высокая стойкость к износу. Гибкие ленты на деформируются даже при многократных изгибах в одной и той же точке.
- Отличная переносимость воздействия агрессивной среды, химических препаратов, абразивных веществ.
- Компактность. Текстильные стропы удобно складировать и перемещать, они занимают мало места.
- Достаточная грузоподъемность – от 0,5 до 60т с семикратным запасом прочности.
- Широкий диапазон температурных условий – от +60°С до +40°С.
К недостаткам можно отнести слабую устойчивость к динамике. В процессе работы с лентами из текстиля недопустимы рывки и резкие подъемы. Кроме того, они портятся от воздействия прямых солнечных лучей. Место для хранения стропов следует выбирать в помещении, закрытом от ультрафиолета.
Требования к эксплуатации текстильных строп
Правилами безопасности погрузочно-транспортных работ оговаривается использование только тех видов текстильных строп, что прошли испытания прочности и растяжимости в лабораторных условиях и имеют соответствующий сертификат качества. Не допускается применение повреждённых изделий с истёртыми либо срезанными волокнами, ожогами, а также перекрученных или деформированных каким-либо другим способом.
При износе лент запрещается их ремонт с использованием материалов отличных от тех, что использовались при производстве. Тип плетения минимизирует их механический износ и предохраняет изделие от воздействия сырости; также для снижения воздействия внешних вредных факторов допускается использование специальных чехлов, защитных лент и прокладок, если оно не предполагает снижения либо превышения необходимого предела растяжения стропа.
Данные вспомогательные материалы обеспечивают плотное прилегание обвязки к грузу вне зависимости от его габаритов и фактуры, а также снижают образующееся при этом трение и повышают надёжность фиксации.
Траверсы и стропы
Согласно требованиям правил безопасности стропальщики должны проводить осмотр стропов перед их применением для подъема и перемещения грузов грузоподъемными машинами.
Инженерно-технические работники, ответственные за содержание грузоподъемных машин в исправном состоянии и лица, ответственные за безопасное производство работ кранами и другими грузоподъемными машинами должны проводить осмотр стропов (за исключением редко используемых) — каждые 10 дней, а редко используемых съемных грузозахватных приспособлений перед выдачей их в работу.
При осмотре стропов необходимо обращать внимание на состояние лент, крюков, подвесок, замыкающих устройств, обойм карабинов и места их креплений. Запрещается использование стропов, у которых:
Запрещается использование стропов, у которых:
- отсутствует клеймо (бирка) или не читаются сведения о стропе;
- узлы на несущих лентах стропов;
- поперечные порезы или разрывы ленты;
- продольные порезы или разрывы ленты, суммарная длина которых превышает 10% от всей длины ленты стропа или единичные разрывы длиной не более 50 мм;
- местные расслоения лент стропа, кроме мест заделки краев лент, на длине, в сумме более 0,5 м на одном крайнем или двух и более внутренних швах (при разрыве трех и более строчек шва);
- местные расслоения лент стропа в месте заделки краев ленты на длине более 0,2 м на одном из крайних или двух и более внутренних швах (при разрыве трех и более строчек шва), а так же отслоение края ленты или сшивки лент у петли на длину более 10% от длины заделки (сшивки) концов лент;
- поверхностные обрывы нитей лент общей длиной более 10% от ширины ленты, вызванные механическим воздействием (трением) об острые кромки груза;
- повреждения лент от воздействия химических веществ (кислота, щелочь, растворители, нефтепродукты и т.д.) общей длиной более 10% от ширины и длины стропа или единичные более 10% от ширины и длиной более 50 мм;
- выпучивание нитей из ленты стропа на расстоянии более 10% ширины ленты, в том числе сквозных отверстий диаметром более 10%ширины ленты от воздействия острых предметов;
- прожженные сквозные отверстия диаметром более 10% ширины ленты стропа от воздействия брызг расплавленного металла или наличие более трех отверстий при расстоянии между ними менее 10% ширины ленты независимо от диаметра отверстий;
- загрязнение лент нефтепродуктами, смолами, красками, цементом, грунтом и т.д. более 50% от длины стропа;
- расслоение нитей лент стропа.
Ремонт стропа запрещен.
Браковка: колец, петель, скоб, подвесок, обойм, карабинов, звеньев и другие металлических элементов строп. Не допускаются:
- трещины;
- износ поверхности элементов или местных вмятин, приводящих к уменьшению площади поперечного сечения на 10% и более;
- наличие остаточных деформаций, приводящих к изменению первоначального размера элемента более чем на 3%;
- повреждения резьбовых соединений и других креплений.
Гарантии изготовителя.
Строп испытан статической нагрузкой превышающей грузоподъемность в 1,25 раза в течение 3 мин. Строп изготовлен с выполнением требований ПБ-10-382-00 и РД 24-С3К-01-01. Изготовитель гарантирует безотказную работу стропа при односменной работе в течение одного месяца, со дня ввода в эксплуатацию, но не более 6-ти (шести) месяцев с момента изготовления, при соблюдении потребителем условий хранения и эксплуатации.
В течение этого срока изготовитель обязуется безвозмездно устранять дефекты стропа, возникшие по его вине.
Использовать строп для подъема и страховки людей запрещается.
Плюсы и минусы цепных строп
Цепные стропы четырехветвевые и прочие широко используются в разных отраслях. Внешне похожи на огромную цепь, каждое звено которой производится из высокопрочной стали и соединяется с другими посредством сварки.
Преимущества цепных строп:
- гибкость;
- безопасность в процессе эксплуатации (исключена вероятность порезов);
- вероятность появления незначительной деформации (а не разрывов) при особо сильных нагрузках;
- долговечность;
- легко подвергаются ремонтированию;
- возможность эксплуатации в температурном диапазоне от -40 до +400°С, в условиях агрессивной внешней среды;
- прочность.
Недостатки цепных строп:
- значительный вес;
- немалая стоимость (оправдываемая, однако, качественностью и долговечностью);
- возможность деформации при чрезвычайно динамичных нагрузках.
Таблица 1. Предельная рабочая нагрузка в кг. для 8 класса прочности при равномерной нагрузке цепных строп
Купить
| 1-ветвевой | 2-ветвевой | 3 и 4-ветвевой | |||
| Включая alfa | 0-90 | 90-120 | 0-90 | 90-120 | |
| Наклон betta | 0-45 | 45-60 | 0-45 | 45-60 | |
| Коэффициент нагрузки | 1 | 1,4 | 1 | 2,1 | 1,5 |
| Номинальный размер мм | |||||
| 6 | 1120 | 1600 | 1120 | 2360 | 1700 |
| 7 | 1500 | 2100 | 1500 | 3150 | 2250 |
| 8 | 2000 | 2800 | 2000 | 4250 | 3000 |
| 10 | 3150 | 4250 | 3150 | 6700 | 4750 |
| 13 | 5300 | 7500 | 5300 | 11200 | 8000 |
| 16 | 8000 | 11200 | 8000 | 17000 | 11800 |
| При несимметричной нагрузке, коэффициенты нагрузки сокращаются до: | |||||
| 1,0 | 1,0 | 1,0 | 1,5 | 1,0 |
Нюансы производства и проверки
Требования к изготовлению, испытанию и маркировке стропов гласят, что запас прочности стального каната по отношению к нагрузке каждой ветви должен составлять не менее 6.
Цепные стропы должны создаваться на основе исключительно круглозвенной цепи. Коэффициент запаса прочности таких стропов следует выдерживать не менее 4.
При расчете и производстве стропов на основе пеньки, хлопчатобумажного или синтетического материала важно придерживаться коэффициента запаса прочности не меньше 8. Важно знать, что, вне зависимости от типа стропа, они не подлежат ремонту, а после изготовления непременно должны быть испытаны нагрузкой, превышающей на 25% их заявленную в паспорте
Важно знать, что, вне зависимости от типа стропа, они не подлежат ремонту, а после изготовления непременно должны быть испытаны нагрузкой, превышающей на 25% их заявленную в паспорте. Стропы (маркировка, расшифровка их приведена выше в статье) в случае индивидуального производства должны пройти обязательную проверку всех своих элементов
Если грузоподъёмные приспособления выпускаются массово, то проверке подвергается не менее 2% экземпляров с каждой партии производимых элементов, но при этом не меньше двух штук
Стропы (маркировка, расшифровка их приведена выше в статье) в случае индивидуального производства должны пройти обязательную проверку всех своих элементов. Если грузоподъёмные приспособления выпускаются массово, то проверке подвергается не менее 2% экземпляров с каждой партии производимых элементов, но при этом не меньше двух штук.
Во время выполнения статических испытаний стропов проверяющее лицо должно визуально окончательно убедиться в отсутствии остаточной деформации, трещин на поверхности, смещения каната в своих креплениях.
Руководящие документы
В данной статье мы покажем основные методы и способы маркировки строп, применяемые отечественными и зарубежными производителями. Способы маркировки стропов и необходимую для размещения на бирках информацию в России определяют ГОСТ 25573-82, РД 10-33-93, РД 24-СЗК-01-01, а также ТУ завода-изготовителя.
П. 7.1. ГОСТ 25573-82: «Каждый строп должен быть снабжен клеймом или прочно прикрепленной металлической биркой, на которой указывают: наименование или товарный знак предприятия-изготовителя; номер стропа по системе нумерации предприятия-изготовителя; грузоподъемность стропа; дату испытания (месяц, год).».
Более подробную информацию о маркировке дает РД 24-СЗК-01-01: «7.1. Каждый строп должен быть снабжен маркировочной биркой, на которой указываются: товарный знак предприятия-изготовителя, адрес; тип, условное обозначение стропа; грузоподъемность стропа в зависимости от способов строповки; длина; дата изготовления; порядковый номер стропа по системе нумерации предприятия-изготовителя; обозначение технических условий или стандарта, по которому изготовлен строп. Надписи могут располагаться по обе стороны бирки.
7.2. Маркировка наносится несмываемой краской на специальную бирку, изготовленную из прочной ткани и обработанную защитным составом. Цвет маркировочной краски устанавливается рабочей конструкторской документацией, должен отличаться от цвета материала бирки и быть отчетливо виден во время использования стропа. В основном для маркировки светлой бирки выбираются темные цвета (черный, синий, зеленый, красный). В отдельных случаях для темных бирок в качестве маркировочного может применяться белый цвет. Допускается маркировать текстильные стропы несмываемой краской непосредственно на ленте стропа в местах, наименее подверженных истиранию. Размеры маркировки и способ нанесения должны обеспечивать сохранность и читаемость надписи до конца эксплуатации стропа.
7.3. Размеры бирки и ее расположение должны соответствовать рабочей конструкторской документации».
Правила эксплуатации
Маркировка стропов – это лишь вершина айсберга. Всегда надо помнить и о правилах пользования грузоподъемными изделиями. Для этого следует неукоснительно соблюдать такие требования:
- Состояние стропов проверяется в сроки, которые указываются в их техническом паспорте.
- Категорически запрещается использовать стропа, если имеются какие-либо следы механических повреждений, отсутствует бирка, если не была проведена плановая проверка.
- В случае применения стропа при температуре более 1250 градусов Цельсия грузоподъемность его уменьшится на 25%.
- Четко следовать схеме строповки грузов с целью обеспечить безопасность эксплуатационному персоналу.
- Не допускать движения, скольжения стропа по поднимаемому грузу во время его перемещения.
