Стропы, их маркировка и разновидности
Стропы — приспособление для подъема и перемещения грузов. В его основе может быть канат, цепь или трос. Приспособление должно хорошо фиксировать груз, который нужно транспортировать, обеспечивая при этом безопасность для работников и сохранность товара.
Грузоподъемные стропы, вне зависимости от того, в какой области их применяют, должны находиться в соответствии с государственными стандартами. Сертификация этого вида продукции обязательна.
Стропы используют в строительстве, в промышленных отраслях, в сельском хозяйстве. По материалу они могут быть канатными, цепными и текстильными.
Текстильные стропы применение, характеристики
Стропы грузовые общего назначения на текстильной основе по РД 24-СЗК-01-01, ТУ3178-005-51308768-08 применяются в качестве грузозахватных приспособлений для подъема различных грузов грузоподъемными машинами (кранами) и предназначены для применения на промышленных предприятиях, транспортных и складских предприятиях. РД 24-СЗК-01-01, ТУ3178-005-51308768-08 не распространяются на стропы, изготовленные из нетекстильных лент, а также на стропы, предназначенные для транспортирования грузов, температура которых свыше 100° С.
Преимущества стропов на текстильной основе
Сохранность груза: грузы (особенно с мягкими кромками или тщательно подготовленными поверхностями) меньше повреждаются при подъеме. Именно это свойство -лучшая характеристика текстильных строп, так как они бережно огибают изделие и не портят его внешний вид.
Малый вес: текстильные стропы значительно легче металлических. Это свойство особенно заметно при работе со стропами большой грузоподъемности. Легче производить перемещение самого стропа, легче заводить под груз, легче цеплять к крановому крюку. Кроме того, текстильные стропы позволяют экономить не только человеческие ресурсы, но и время, затраченное на погрузочно – разгрузочные работы. Безопасность: на текстильных стропах не бывает заусенцев, острых кромок и выступающих поврежденных проволочек, приводящих к травмам. Как следствие -экономия средств на оплату временной нетрудоспособности и уменьшение простоев на рабочем месте.
Высокая износостойкость и стойкость к деформации: текстильные стропы, по сравнению с металлическими, имеют большую износостойкость многократным сгибам и разгибам в одном месте.
Текстильные стропы менее подвержены деформационным изменениям, воздействию абразивных материалов, воздействию многих химических веществ (кислот, щелочей, окислителей, морской воды).
Компактность: текстильные стропы легко и удобно свертывать и хранить. Металлические стропы невозможно свернуть аккуратно, так как они обладают пружинящими свойствами, их очень трудно перемещать с места на место. Всех этих недостатков лишены текстильные стропы. Их можно свертывать как угодно, при этом они не распрямляются и не переплетаются друг с другом. Такие стропы можно легко разместить и постоянно иметь под рукой.
Типы стропов на текстильной основе: СТП – ветвевые петлевые однослойные и многослойные; СТК- кольцевые однослойные и многослойные.
Грузоподъемность стропов на текстильной основе: Выбирается из ряда: 0,5; 1,0; 1,5; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0; 8,0; 10,0; 12,5; 15; 20; 25; 30; 40 и 50т. Коэффициент запаса прочности стропов на текстильной основе не менее 7.
Примеры условного обозначения
Строп текстильный петлевой грузоподъемностью 0,5 т, длиной 1,0 м: СТП-0,5-1,0
Строп текстильный кольцевой грузоподъемностью 1,0 т, длиной 2,0 м: СТК-1,0-2,0

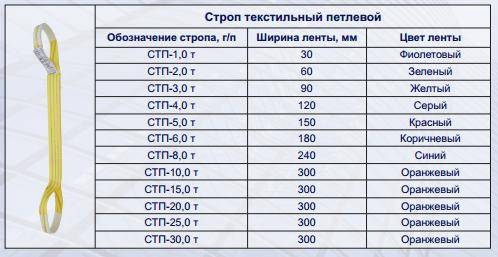

Строп текстильный петлевой (СТП), (звеньевой СТЗ)
| Цветовой код согласно ЕСН | Г/п, кг | Длина петли, мм | Длина стропа L, м минимум | Ширина ленты, мм | |
| Фиолетовый | J000 | 150 | 1,0 | 30 | |
| Зеленый | 2000 | 250 | 1,0 | 60 | |
| Желтый | 3000 | 400 | 1,5 | 90 | |
| Серый | 4000 | 400 | 1,5 | 120 | |
| Красный | 5000 | 400 | 1,5 | 150 | |
| Коричневый | 6000 | 450 | 1,5 | 180 | |
| Голубой | 8000 | 600 | 2,0 | 240 | |
| Оранжевый | 10000 | 750 | 2,0 | 300 |

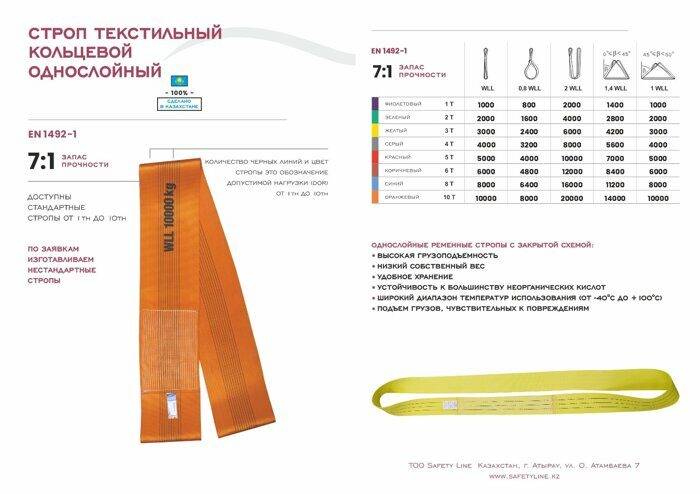

Строп текстильный кольцевой (СТК)
| Цветовой код согласно ЕСН | Г/п, кг | Длина стропа L, м минимум | Ширина ленты, мм | |
| Фиолетовый | J000 | 1,0 | 30 | |
| Зеленый | 2000 | 1,0 | 60 | |
| Желтый | 3000 | 1,5 | 90 | |
| Серый | 4000 | 1,5 | 120 | |
| Красный | 5000 | 1,5 | 150 | |
| Коричневый | 6000 | 1,5 | 180 | |
| Голубой | 8000 | 2,0 | 240 | |
| Оранжевый | 10000 | 2,0 | 300 |
Строп кольцевой круглопрядный (КСК) 0,5-100тн
| Цветовой код, согласно ЕСН | Г/п, кг | Толщина чехла, мм | Диаметр стропа, мм | Длина стропа L, м минимум | Длина стропа L, м максимум | Вес на погонный метр, кг | |
| Оливковый | 500 | 5 | 40 | 0,75 | 3 | 0,3 | |
| Фиолетовый | 1000 | 6 | 45 | 0,75 | 10 | 0,4 | |
| Зеленый | 2000 | 7 | 48 | 0,75 | 10 | 0,6 | |
| Желтый | 3000 | 8 | 60 | 0,75 | 20 | 0,9 | |
| Серый | 4000 | 10 | 65 | 0,75 | 20 | 1,0 | |
| Красный | 5000 | 10 | 75 | 0,75 | 20 | 1,2 | |
| Коричневый | 6000 | 13 | 80 | 1,00 | 50 | 1,5 | |
| Голубой | 8000 | 15 | 80 | 1,50 | 50 | 1,9 | |
| Оранжевый | 10000 | 18 | 90 | 2,50 | 50 | 2,2 | |
| Оранжевый | 15000 | 22 | 110 | 2,50 | 50 | 3,2 | |
| Оранжевый | 20000 | 25 | 120 | 2,50 | 50 | 4,4 | |
| Оранжевый | 25000 | 28 | 135 | 2,50 | 50 | 5,6 | |
| Оранжевый | 30000 | 32 | 150 | 2,50 | 50 | 7,4 | |
| Оранжевый | 40000 | 40 | 170 | 2,50 | 50 | 10,0 | |
| Оранжевый | 50000 | 45 | 180 | 2,50 | 50 | 13,0 | |
| Оранжевый | 60000 | 65 | 190 | 2,50 | 50 | 14,8 | |
| Оранжевый | 80000 | 70 | 210 | 5,00 | 50 | 20,0 | |
| Оранжевый | 100000 | 80 | 230 | 5,00 | 50 | 26,0 |
Руководящие документы
В данной статье мы покажем основные методы и способы маркировки строп, применяемые отечественными и зарубежными производителями. Способы маркировки стропов и необходимую для размещения на бирках информацию в России определяют ГОСТ 25573-82, РД 10-33-93, РД 24-СЗК-01-01, а также ТУ завода-изготовителя.
П. 7.1. ГОСТ 25573-82: «Каждый строп должен быть снабжен клеймом или прочно прикрепленной металлической биркой, на которой указывают: наименование или товарный знак предприятия-изготовителя; номер стропа по системе нумерации предприятия-изготовителя; грузоподъемность стропа; дату испытания (месяц, год).».
Более подробную информацию о маркировке дает РД 24-СЗК-01-01: «7.1. Каждый строп должен быть снабжен маркировочной биркой, на которой указываются: товарный знак предприятия-изготовителя, адрес; тип, условное обозначение стропа; грузоподъемность стропа в зависимости от способов строповки; длина; дата изготовления; порядковый номер стропа по системе нумерации предприятия-изготовителя; обозначение технических условий или стандарта, по которому изготовлен строп. Надписи могут располагаться по обе стороны бирки.
7.2. Маркировка наносится несмываемой краской на специальную бирку, изготовленную из прочной ткани и обработанную защитным составом. Цвет маркировочной краски устанавливается рабочей конструкторской документацией, должен отличаться от цвета материала бирки и быть отчетливо виден во время использования стропа. В основном для маркировки светлой бирки выбираются темные цвета (черный, синий, зеленый, красный). В отдельных случаях для темных бирок в качестве маркировочного может применяться белый цвет. Допускается маркировать текстильные стропы несмываемой краской непосредственно на ленте стропа в местах, наименее подверженных истиранию. Размеры маркировки и способ нанесения должны обеспечивать сохранность и читаемость надписи до конца эксплуатации стропа.
7.3. Размеры бирки и ее расположение должны соответствовать рабочей конструкторской документации».
Маркировка и грузоподъёмность цепных стропов
Цепные стропы имеют типовую конструкцию: цепь, состоящая из нескольких звеньев, два переходных звена и опционно – концевое овальное звено, которое может соединяться с переходными звеньями разъёмным, либо неразъёмным способами. Ключевой классификационный признак – количество цепей. По этому параметру различают:
- Стропы одноветвевые (маркируются 1СЦ).
- Стропы двухветвевые (2СЦ).
- Стропы трёхветвевые (3СЦ).
- Стропы четырёхветвевые (4СЦ).
- Стропы в виде единичной цепной ветви, которая может быть разомкнутой (ВЦ), и замкнутой, в виде кольца (УСЦ-К).
Цепные стропы более сложного исполнения получают комбинированием вышеперечисленных видов.
Классификацию цепных строп производят также по их грузоподъёмности, которая определяется классами прочности отдельных частей приспособления. Чем выше класс прочности, тем меньше удельная материалоёмкость цепных строп, и выше их долговечность.
На практике используются стропы следующих классов прочности:
- 3-го класса – предельная грузоподъёмность при температурах до 200ºС – не более 100 кг;
- 5-го класса – предельная грузоподъёмность при температурах до 200ºС – не более 300 кг;
- 8 класса – предельная грузоподъёмность при температурах до 200ºС – не более 800 кг;
- 10 класса — предельная грузоподъёмность при температурах до 200ºС – не более 1200 кг;
- 12 класса — предельная грузоподъёмность при температурах до 200ºС – не более 3150 кг;
Нагрузки указаны из расчёта на одну цепь. При повышении температуры эксплуатации более, чем 200ºС допустимые нагрузки снижаются на 10…15%.
Внутри каждого из классов, цепные стропы различают также по диаметру цепного звена. Приведенные выше нормативы соответствуют изделиям, диаметр цепи для которых имеет минимальное значение, предусмотренное стандартом. Например, цепная стропа класса прочности 10 с диаметром звена не 4, а 22 мм, обладает установленной грузоподъёмностью 22 т.
ГОСТ на немеханизированные исполнения цепных строп отсутствует, поэтому их изготовление производится согласно нормативным требованиям РД 11-07-2007. В стандартное обозначение данных приспособлений вводят такие их характеристики как класс прочности, условное наименование/тип, установленную для диапазона температур -40º…+200ºС грузоподъёмность и длину в мм. Например, обозначение 10-4СЦ-17,0-6500 соответствует грузовому канатному стропу 10 класса прочности, четырёхветвевому, с допустимой нагрузкой на каждую ветвь 17 т, длиной 6500 мм. В обозначение могут входить и дополнительные элементы, например, климатический класс.
Цепные стропы могут комплектоваться не только захватными крюками, но также концевыми ограничителями, что отмечается в паспорте на изделия.
Класс прочности данных изделий определяется маркой стали, из которой производятся цепные звенья. Для цепных строп 3 и 5 классов звенья изготавливаются из стали Ст.3 ГОСТ 380, что удобно для последующей сварки. В остальных случаях звенья производят из цементуемых конструкционных сталей типа Сталь 20 ГОСТ 1050. Для особо тяжёлых условий эксплуатации звенья и соединительные элементы выполняют из низколегированных строительных сталей типа 18Г2С или 20ГС по ГОСТ 19281.
Грузоподъемные стропы: виды
Цепные
Представляют собой цепь из сваренных между собой стальных звеньев. Отличаются особой прочностью и удобством использования. В числе дополнительных преимуществ: способность перемещать грузы с острыми краями, а также быстрый ремонт и восстановление при образовании повреждений или разрывов. Цепные стропы могут эксплуатироваться при отрицательных температурах, в кислотной и щелочной среде, при наличии открытого огня. Единственный недостаток их – большой вес. Распространенными моделями являются:
- 1СЦ. Одноветвевая группа строп. Используется при любой температуре окружающей среды. Точный диапазон указан в паспорте товара.
- 2СЦ. Двухветвевые. Благодаря усилению способны перемещать особо тяжелые грузы: при критической нагрузке звенья растягиваются, но не рвутся.
- 3СЦ. Трехветвевые стропы, используются в строительстве и при такелажных работах. Некоторые модели позволяют корректировать длину каждой ветви в отдельности.
- 4СЦ. Четырехветвевые стропы применяется для подъема и перемещения грузов с нестандартной формой. Обеспечивают прочность захвата.
- УСЦ. Кольцевой или универсальный строп. Эксплуатируется в экстремальных температурных условиях, подходит для работы с трубами и грузами, имеющими острые края.
При маркировке стропов цепных указываются такие данные, как: грузоподъемность (измеряется в тоннах), длина (измеряется в миллиметрах), порядковый номер, дата изготовления и наименование производителя.
Канатные
Производятся из стальной проволоки: тонкие металлические нити сплетаются в стренги, что позволяет быстро обнаружить потертости и возможность разрыва. Эксплуатируются при диапазоне температур от -40 до +400 градусов по Цельсию. Характеристики прочности соответствуют ГОСТ. Чем больше длина и грузоподъемность, тем выше цена. Наиболее распространённые модификации:
- 1СК. Состоит из единственной канатной ветки, произведённой путем заплетки или опрессовки втулкой из алюминия.
- 2СК. Имеет в составе две ветви, часто применяется для такелажных работ на складах.
- 4СК. Состоит из 4 ветвей, закрепленных на одном прочном кольце. Ввиду прочности эксплуатируется при строительных работах, при подъеме тяжёлых грузов на производстве.
- СКК (УСК2). Кольцевая разновидность – крюк заводится под груз, огибает его по диаметру и зацепляется за свою ветвь.
- СКП (УСК1). Это обозначение стропы практически аналогично одноветвевому, но может не иметь крюка, а ветви сплетаются сразу в форме петли.
Текстильные ленточные
Более универсальны в отличие от описанных выше. При производстве данного вида строп используют прочные ленты из полиэстера. Особенности текстильных строп:
- Мягкие — не портят товар при подъеме и перемещении, не оставляют царапин.
- Грузоподъемность определяется по цвету ленты.
- Легко использовать при закреплении груза.
- Могут контактировать с водой.
Ленточные стропы используют для мягкого захвата и подъема груза, чтобы не испортить форму или не поцарапать упаковку. Выделяют следующие модификации:
- 1СТ. Одноветвевой строп.
- 2СТ. Двухветвевой.
- 3СТ. Трехветвевой строп.
- 4СТ. Четырехветвевой.
- СТП. Петлевые одно- или многослойные.
- СТК. Кольцевая разновидность из одного слоя или с добавлением дополнительных (2СТК, 3СТК и т.д.).

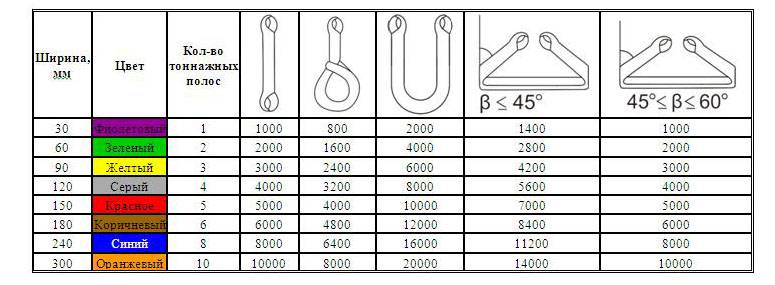

Понять грузоподъемность текстильных строп можно как по маркировке на бирке, так и по их цвету:
- Фиолетовый — 1 тонна.
- Зеленые – не более 2 тонн.
- Желтые – до 3 тонн.
- Серые предназначены для грузов до 4 тонн.
- Красные – до 5 тонн.
- Коричневые – до 6 тонн.
- Синие – до 8 тонн.
- Оранжевые — 10 тонн и больше.
Для обеспечения выполнения задач разного плана достаточно приобрести 3-4 вида такелажных строп с высоким уровнем прочности и грузоподъемности. Для консультации по выбору строп и получению дополнительной информации о заказе, обращайтесь к менеджеру нашего магазина по телефона или оставив заявку на сайте.
ООО ПК «СКиТ» Нижний Новгород Владимир, Иваново, Кострома, Бор
Маркировка канатных стропов
Различают следующие исполнения канатных строп:
- Одноветвевые (маркируются 1СК).
- Двухветвевые (маркируются 2СК).
- Трёхветвевые (маркируются 3СК).
- Четырёхветвевые (маркируются 4СК).
- Универсальные прямые (маркируются УСК-1).
- Универсальные кольцевые/замкнутые (маркируются УСК-2).
Универсальные канатные стропы УСК относятся к устройствам облегчённого типа, а потому не имеют в своей конструкции коушей или иных ограждающих канат жёлобов. Вместо них для стропов типа УСК-2 предусматриваются винтовые зажимы или обжимные конусные втулки, которые изготавливаются из алюминия. Они не должны иметь острых граней и кромок, о которые может перетираться канат. Нагрузка на все ветви должна распределяться равномерно.
Одноветвевой канатный строп может быть с коушем, либо без него. Ограниченная грузоподъёмность таких устройств обуславливает их использование преимущественно в ремонтных работах.
Более функциональны двухветвевые исполнения. Такие канатные стропы состоят из:
- Двух свитых канатов;
- Зажимных втулок;
- Коушей;
- Крюков;
- Треугольного соединительного звена – незамкнутого, с пластиной или замкнутого.
Выбор типоразмера производится по двум параметрам – длине стропа и суммарному диаметру каната.
Четырёхветвевой канатный строп 4СК представляет собой собой пару совместно используемых двухветвевых приспособлений. Такие конструкции иногда называют «строп-паук». Здесь используется более прочное соединительное звено, изготавливаемое из проволоки/прутка большего диаметра.
Строп канатный петлевой (СКП) представляет собой отдельную ветвь грузоподъёмного каната, концы которого соединяются между собой свивкой или опрессовкой. Длина свободного конца каната после места его крепления должна быть не менее 6 его диаметров d. Цена опрессованных исполнений ниже, однако, в этом случае используются менее гибкие канаты, свитые из проволоки увеличенного диаметра. Плетёные стропы применяются для обвёртывания перемещаемого груза, они позволяют более плотно пригнать строп по нужной конфигурации.
Читать также: Хорошая недорогая автосигнализация с автозапуском
Стропы СКП с навивкой выпускаются грузоподъёмностью от 0,5 до 16 т, при длине L от 1 до 8 м. Плетёные стропы аналогичной конструкции изготавливаются для транспортирования грузов массой от 0,5 до 8 т, в том же диапазоне длин.
Маркировка канатных строп включает в себя обозначение каната и соединительного звена, а также длину и грузоподъёмность рассматриваемых приспособлений. Вся информация об устройстве наносится на маркировочную бирку, без наличия которой эксплуатация канатных строп не разрешается.
Маркировка каната состоит из его диаметра, обозначения механических характеристик материала (предела временного сопротивления в МПа), а также способа свивки. ГОСТ 3077 предусматривает и дополнительные обозначения, определяющие долговечность применения каната.
Сокращённая маркировка канатных строп включает в себя тип приспособления, его длину, грузоподъёмность, наименование предприятия-изготовителя, а также сведения о предыдущем испытании стропа (месяц и год). Например, обозначение 4СК-4,0/6000 определяет изделие как четырёхветвевой канатный строп с предельной нагрузкой 4 т и длиной 6000 мм.
Грузоподъемные операции в большинстве своем напрямую связаны с применением специальных промышленных изделий под названием стропа. Эти элементы для проведения операций по подъему/опусканию различных предметов производятся в четком соответствии с государственными стандартами и проходят соответствующую сертификацию на узкопрофильных предприятиях. О стропах, их разновидностях и правилах обозначения и пойдет речь в данной статье.
Маркировка строп и ее особенности
При производстве стропы маркируются — на продукцию наносится знак, идентифицирующий изделия по свойствам. Немаркированные экземпляры отбраковываются, пользоваться такими стропами запрещено. Наличие хорошо читаемой маркировки гарантирует безопасность данных приспособлений при подъеме грузов. При утрате маркировочного элемента строп также считается негодным к дальнейшему применению
Качественное проставление подобных отметок — важное мероприятие, без которого не обходится производство
Способы для маркировки отражаются в ГОСТ 25573-82, согласно которому на каждое изделие прикрепляют бирку из металла или клеймят его. Бирка содержит сведения о заводе (знак, адрес), номер изделия, его тип и сведения о проведенных проверках качества (тестирование датируется). На другой стороне бирки могут быть указаны стандарты изготовления. Важная характеристика — грузоподъемность.
Маркировочные надписи должны быть сделаны с помощью краски, устойчивой к смыванию. Возможны бирки не только из металла, но и из ткани при соответствующей обработке защищающими составами. Цвет текста должен быть контрастным по отношению к бирке, чтобы надписи просматривались отчетливо.
Бирка светлых оттенков маркируется темными надписями, а темные ярлыки — белым цветом текста. Текстильные стропы маркируются прямо на ленте прочной краской в том месте, которое не подвержено стиранию. Надпись должна хорошо читаться до конца использования изделия.
Размеры бирок указываются в документации при проектировании и отвечают конструкторскому проекту. Материал, форма точно не предопределяются. Главные требования к маркировке — возможность четкого прочтения на протяжении срока эксплуатации.
Каждой разновидности строп соответствуют определенные типы бирок. Бирки из металла обычно прикрепляются на цепные, канатные стропы. Они изготавливаются из листа стали с толщиной до миллиметра, а также из алюминия. Для нанесения надписей на металле используется ударный метод или ударно-точечный. Применяется и термопечать с чернилами, не подверженными стиранию, а также метод просечки. Текстильные стропы не снабжаются бирками из металла, чтобы не повредить их. Современные материалы — винил, кожа, используются бирки из полипропилена с термопечатью.
Форму бирки определяет сам производитель строп. Простые геометрические фигуры не составит труда изготовить на том же производстве. Иногда это стильный дизайн, отражающий оригинальность фирмы.
В конфигурацию бирки не вкладывается специальный смысл, но иногда ей придается дополнительная функциональность. Например, в бирках Rud для цепных строп сделаны вырезы, помогающие анализировать состояние стропы без дополнительных инструментов. Несоответствующие экземпляры отбраковываются, если не прошли тестирование биркой Rud.
Обязательные сведения, входящие в маркировку:
- Вид (материал и число ветвей).
- Грузоподъемность (в тоннах).
- Длина в миллиметрах.
- Номер.
- Тестирование (дата).
- Название завода.
Например, СТК расшифровывается, как стропы текстильные, кольцевые, а СТП — стропы текстильные петлевые. 1СТ означает 1 ветвь в текстильном стропе, а 2 СК — канатный строп из 2 ветвей. Также бирка содержит информацию о грузоподъемности, например 2 тонны.
Стропы канатного типа
Данные стропы способны выдерживать экстремально низкие температуры (до -40 градусов Цельсия) и очень высокие показатели (в пределах 400 градусов). Сам же канат состоит из множества металлических проволочек, надежно сплетённых между собой с применением особой технологии.
Конфигурация канатных стропов позволяет без особого труда диагностировать степень их износа в процессе эксплуатации, благодаря чему предотвращается вероятность резкого разрыва этих приспособлений. Кроме этого, проволочный стальной канат обладает способностью к сглаживанию возникающих динамических нагрузок и потому очень имеет длительный срок безопасной эксплуатации.
Маркировка стропов канатного исполнения предусматривает следующие цифробуквенные обозначения:
- 1СК – строп имеет одну ветвь.
- 2 СК – двухветвевая модель, широко используемая в производственных цехах или складах.
- 4 СК – четыре ветви стропа закреплены на специальном кольце. Такая конструкция грузоподъемного элемента хорошо зарекомендовала себя на строительных площадках, где часто необходимо перемещать огромные плиты и блоки.
- ВК – концы стропа такого типа заделаны либо опрессовкой, либо заплеткой.
- СКК – кольцевой вариант.
- СКП – петлевое исполнение.
Материалы текстильных строп
Современные текстильные стропы производятся из прочных искусственных тканевых композиций, которые нечувствительны к перепадам температуры, обладают высокой эластичностью и достаточными значениями сопротивления на разрыв. Выбор тканевых химических композиций для изготовления строп основан на безусловном выполнении требований РД 24-СЗК-01-01, в котором указываются механические требования к данным изделиям. Исходным материалом является лента, которая производится из химических волокон одного из трёх видов – полиамида (РА), полиэстера (PES), полипропилена (ПП). Основные требования к вышеперечисленным материалам состоят в следующем:
- Предельная температура поверхности груза, который фиксируется стропами, не должна превышать 100ºС;
- Минимальная температура груза не должна быть ниже -40ºС;
- Остаточная деформация материала после использования строп не должна превышать 10…15%;
- При температурах, превышающих 160…170ºС, стропы не должны возгораться, а только плавиться с незначительным деформированием;
- Коэффициент относительного водопоглощения материалов строп не может быть выше 2…4%;
- Текстильные стропы должны быть устойчивы к воздействию кислот, щелочей и других агрессивных сред;
- Ленты не должны впитывать смазки, масла и прочие жиры.
Использование иных материалов для производства текстильных строп – в частности, капрона, полипропилена, лавсана и т. д. – допускается лишь тогда, когда фактические значения вышеприведённых параметров заведомо ниже расчётных на 20…30%. Полипропиленовые волокна не рекомендуются к использованию в стропах, которые предназначены для операций с огнеопасными грузами.
Отраслевые правила безопасной эксплуатации эластичных грузоподъёмных приспособлений устанавливают также требования, касающиеся механической прочности и целостности текстильных строп. Не допускается наличие на поверхности таких дефектов, как частичный срез отдельных волокон, их истирание, прожог, скручивание и остаточная деформация выше предельно допустимой. Нельзя использовать для соединения строп нити из другого материала, а принцип плетения ленты должен минимизировать её механический износ.
Для повышения долговечности текстильные стропы иногда покрываются защитными лентами. Такие ленты не должны снижать установленный предел растягивающих нагрузок, обеспечивать плотное прилегание к основному материалу стропа, независимо от характера груза, а также снижать трение между стропом и грузом при его фиксации на транспортном средстве.
Виды канатных строп и их характеристики
Грузовые канатные стропы представляют собой конструкцию, в которой присутствует один или несколько канатов, собранные на концах в петли или имеющие специальные крепления (скобы, коуши, кольца и т.п.). Изделия, имеющие в своем составе несколько канатов, связанных в одной точке, называются многоветвевыми.
Стропы предназначены для тех ситуаций, где требуется подъем и перемещение больших грузов. Массивные объекты, с которыми ведется работа, имеют проушины и кольца. За них, собственно, стропы и крепятся: либо петли продеваются через такие отверстия, либо груз закрепляется с помощью крюков, расположенных на концах стропов.
Стропы канатные СКП (УСК1, двухпетлевые)
| грузоподъемность, тонн | диаметр, мм |
| 0,5 | 7,6 |
| 1 | 11,0 |
| 2 | 15,0 |
| 4 | 21,0 |
| 5 | 23,5 |
| 8 | 31,0 |
| 10 | 33,0 |
| 16 | 42,0 |
Это самые распространенные из строп. Их можно встретить на каждой крупной стройке. И это не случайно! Стропы УСК1 предназначены, прежде всего, для крепления груза к крану. Кольцевым аналогам грузовые чалки проигрывают в грузоподъемности при той же толщине каната.
Как и у всех канатных строп, их концы выполнены двумя производственными способами: либо методом опрессовки, либо заплеткой (оклетневкой).
Цены на стропы СКП и возможные объемы уточняйте у наших специалистов.
Стропы канатные кольцевые СКК (УСК2)
| грузоподъемность, тонн | диаметр, мм |
| 1 | 7,6 |
| 2 | 11,0 |
| 4 | 15,0 |
| 8 | 21,0 |
| 10 | 23,5 |
| 16 | 31,0 |
| 20 | 33,0 |
| 32 | 42,0 |
Аналогично петлевым одноветвевым изделиям, кольцевой строп СКК представляет собой стандартный стальной или оцинкованный канат, закрепленный в двух местах методом опрессовки или оклетневки. Такая конструкция дает большое преимущество по сравнению с СКП: при равной грузоподъемности диаметр троса уменьшается вдвое.
Свое применение УСК2 находит также, как и его собрат УСК1, в работе с подъемными кранами при закреплении грузов к крюку.
Цены на стропы СКК и возможные объемы уточняйте у наших специалистов.
Стропы канатные 1СК одноветвевые
| грузоподъемность, тонн | диаметр, мм |
| 0,5 | 7,6 |
| 1 | 11,0 |
| 2 | 15,0 |
| 4 | 21,0 |
| 5 | 23,5 |
| 8 | 31,0 |
| 10 | 33,0 |
| 16 | 42,0 |
В процессе производства канат с помощью опрессовки или ручной оплетки становится основой для единственной грузоподъемной ветви. Одноветвевые стропы могут комплектоваться по краям крюками, коушами, кольцами.
Применяется 1СК либо в качестве ремкомплекта, либо как и вышеуказанные изделия, для фиксации грузов на крюках кранов.
Цены на стропы 1СК и возможные объемы уточняйте у наших специалистов.
Стропы канатные 2СК двухветвевые
| грузоподъемность, тонн | диаметр, мм |
| 0,63 | 7,6 |
| 1 | 9,6 |
| 2 | 14,0 |
| 4 | 19,5 |
| 5 | 21,0 |
| 8 | 27,0 |
| 10 | 31,0 |
| 16 | 38,0 |
2СК состоит из двух канатных ветвей, что следует из его названия. Предназначены такие двухветвевые стропы для закрепления грузов к крану и другому аналогичному оборудованию с помощью крюков. Свое применение они находят как на предприятиях строительного комплекса, так и в транспортных компаниях. Большим помощником 2СК стали в складских помещениях, ангарах.
Крепления создаются с помощью опрессовки металла или полуавтоматической оклетневки.
Цены на стропы 2СК и возможные объемы уточняйте у наших специалистов.
Стропы канатные 4СК четырехветвевые, “пауки”
| грузоподъемность, тонн | диаметр, мм |
| 1,25 | 7,6 |
| 2 | 9,6 |
| 4 | 14,0 |
| 8 | 19,5 |
| 10 | 21,0 |
| 16 | 27,0 |
| 20 | 31,0 |
| 32 | 38,0 |
Четырехветвевые стропы 4СК, известные также, как “паук” по сути являются сдвоенным вариантом канатной конструкции 2СК.
Как можно догадаться, используются такие “пауки” также в промышленности и на складах, а также на объектах строительства. Скрепляются канаты с помощью опрессовки металлических втулок (чаще алюминиевых).
При эксплуатации данных видов строп важно соблюдать ряд правил:
- Следить за чистотой канатов, своевременно их очищать от загрязнений (это поможет удлинить срок службы изделия и не допустить появление ржавчины);
- Не допускать переплетение ветвей (“лап паука”) и неравномерные нагрузки на каждую из них;
- Запрещается использовать стропы 4СК, если их грузоподъемность ниже, чем требуется для данной работы. Это может привести к травмам и даже летальным исходам персонала, а также повреждению ценного оборудования.
Цены на стропы 4СК и возможные объемы уточняйте у наших специалистов.
Канатные стропы
Канатные стропы выдерживают как очень низкую (-40 градусов), так и очень высокую температуру (400 градусов). Канат делается из проволоки, сплетенной в стренги. Такая конструкция делает возможным раннее обнаружение истирания и, соответственно, предотвращение внезапного разрыва грузоподъемного приспособления.
Цена стропа зависит от его типа, длины и грузоподъемности.
Например, канатный одноветвевой строп длиной в 1 метр и грузоподъемностью 32 килограмма стоит 111 рублей. Десятиметровый строп, удерживающий 10 тонн — 5350 рублей. Чем больше ветвей, тем дороже строп.
Модели
Существует два способа производства канатных стропов:
- опрессовка втулкой из алюминия (завтуливание);
- ручное плетение (заплетка);
- Одноветвевой строп (1 СК). Состоит из одной канатной ветви.
- Двухветвевой строп (2 СК). Широко применяется на промышленных предприятиях, на складах.
- Четырехветвевой строп (4 СК). В конструкции есть звено и 4 канатные ветви. Часто используется при строительстве, на складах и на предприятиях.
- Канатная ветвь (ВК). Концы ветви заделывают или заплеткой, или опрессовкой.
- Кольцевой строп (СКК). Крюк соприкасается с грузом.
- Петлевой строп (СКП). Как и кольцевой, обеспечивает соприкосновение крюка с грузом. Один из самых распространенных видов канатных стропов.
Какими должны быть бирки
В законодательстве предусмотрены требования к содержанию маркировки и ее качеству: маркировка должна оставаться читабельной на протяжении всего срока эксплуатации стропа. Материал бирок может быть разным. Для цепных строп материал бирок предусмотрен ТУ — они в обязательном порядке должны быть металлическими.
Бирки штампуют, и затем наносят ударным способом нужную информацию. На некоторые бирки информацию наносят с помощью термопечати, однако затем ключевую информацию, предусмотренную законодательством, наносят ударным способом.
Металл не используется при маркировке текстильных ленточных и круглопрядных строп, поскольку может повредить стропы во время их эксплуатации. Для таких изделий применяются кожаные либо синтетические бирки (пластиковые повышенной прочности).
На бирки, изготовленные из кожи или синтетических материалов, необходимую информацию наносят с помощью термопечати. Для маркировки применяются несмываемые чернила.
Производители самостоятельно определяют форму бирок. Чаще всего они — простые: овал, квадрат, круг. Фигурные бирки используют те компании, которые хотят подчеркнуть фирменный стиль: шестиугольные, восьмиугольные и более дизайнерские решения, которые могут нести дополнительную функциональную нагрузку.
