Стойка для дрели. Купить или сделать своими руками?

Пошаговая инструкция по изготовлению

Сооружение конструкции не представляет особой сложности для домашних мастеров, которые на базовом уровне умеют обращаться с инструментами. Процесс создания приспособления состоит из нескольких этапов:

1. Изготовление станины. Её делают из листа металла или ДСП размером 100х50 см. Для обеспечения большей прочности можно соединить вместе два полотна ДСП.
2. Фиксация стоек и подпорки. Делают их также из дерева или металла, после чего крепят перпендикулярно к станине при помощи сварки или шурупов.
3. Монтаж каретки и направляющих. Нужен держатель, чтобы зафиксировать дрель. Для этого крепят каретку с помощью уголков или хомутов. Фиксируют направляющие, они позволят дрели передвигаться в вертикальном направлении.

   Дешевизна, доступность и сравнительная простота изготовления стойки делает её очень популярным вариантом среди домашних умельцев

4. Создание перемещающего элемента. На каретке есть пазы, в которых крепят две пружины. Возле ручки устанавливают возвратный механизм. После этого штифт и боковые пластины ставят под прямым углом к каретке и фиксируют. В направляющие вставляют пружины.
5. Создание дополнительных элементов. Чтобы использовать стойку для фрезерования, на станине надо закрепить горизонтальную подставку, на которую потом будут фиксироваться тиски. Для создания отверстий под углом на стойку надо установить дополнительную пластину. После этого изделие готово к работе.

   Надо не забывать, что стойка для ручной дрели изготавливается кустарным способом, поэтому имеет некоторые недостатки

Хотя процесс изготовления стойки для дрели и имеет определённые сложности, но справиться с ним сможет практически любой домашний мастер. Достаточно изучить существующие чертежи или разработать свой, после чего все работы выполнять в соответствии с рекомендациями специалистов.

Топ-7. ДИОЛД СМС-43

Рейтинг (2021): 3.51

Учтено 35 отзывов с ресурсов: Яндекс.Маркет, Все Инструменты, 220 Вольт, Озон

• Номинация

  Расширенная комплектация В комплекте со стойкой вы также получаете запасные болты, набор ключей для ремонта и подгонки, а также чугунные тиски. Это самая богатая комплектация при невысокой общей стоимости товара.

• Характеристики
  • Средняя цена: 1 800 руб.
• Страна: Россия (производится в Китае)
• Высота (мм): 550
• Диаметр гнезда для дрели (мм): 43
• Рабочий ход (мм): 65
• Размер основания (мм): 245×245
• Вес (кг): 2,37

Изучая отзывы, оставленные под этим товаром реальными покупателями, можно найти немало негатива. Он касается не самой прочной конструкции, а также балансировки. Судя по всему, тяжелая каретка немного перевешивает, и стойка обязательно должна быть прочно прикручена к верстаку. Но все эти недостатки перекрывает комплектация товара. Помимо самой стойки вы также получаете набор ключей с разными наконечниками, запасные болты в количестве трех штук на каждый модуль и тиски. Самая большая редкость на рынке. И стоит все это менее 2 тысяч рублей. В остальном – обычная вертикальная стойка, вряд ли подходящая для профессионального применения.

Держатель с двумя степенями свободы

Приспособление имеет два шарнирных соединения между зажимом (струбциной) и хомутом для фиксации дрели. Оси вращения шарниров расположены под углом 90°, и позволяют позиционировать инструмент под любым углом к рабочей плоскости верстака. Это видно на иллюстрации. Разумеется, такой держатель уже не закрепишь прямо на верстаке (стационарно), он работает только со струбциной. Оперативно направить ось вращения не получится: в целях безопасности, сначала фиксируется один шарнир, затем второй.

Тем не менее это приспособление дает возможность использовать дрель уже как фрезер, с произвольным расположением вала. Или вы просто располагаете ось вращения так, как вам удобно в текущий момент.

Преимущества:

Расширенная свобода расположения оси вращения.

Недостатки:

• Неудобная настройка положения, приходится фиксировать шарниры по очереди. Кроме того, есть определенные ограничения по размерам электроинструмента (крупную дрель в таком держателе не закрепить).
• Есть вопросы к надежности: чем больше шарнирных соединений, тем ниже точность и прочность крепления.

Популярные экземпляры из разных ценовых категорий

Привязываться к брендам нет смысла, практически каждый производитель имеет в своей модельно гамме как дешевые, так и качественные предложения.

Простейший рычажный механизм

Легкая дюралевая опора, которую нельзя использовать без столешницы. Для закрепления на поверхности верстака имеются отверстия. На самой опоре есть диагональные пазы для установки специальных тисков. Однако пользоваться ими не рационально, по причине низкой точности механизма станины.

Направляющая выполнена из тонкостенной трубы, которая достаточно прочно фиксируется в основании. Механизм опускания с помощью хомута крепится на трубе, есть возможность отрегулировать высоту положения дрели. Кроме того, имеется калибровочная линейка с упором, с помощью которой можно регулировать глубину отверстия.

Поскольку направляющая одностержневая (труба), у таких моделей всегда присутствует осевой люфт до 5 мм, устранить который невозможно. Поэтому при работе следует контролировать положение сверла относительно обрабатываемой детали.

Механизм опускания рычажный, точность оставляет желать лучшего. Однако усилие можно прилагать довольно высокое.

С учетом стоимости, перечисленные недостатки можно не замечать. Для домашних задач приспособление выглядит достойно. Главное преимущество (помимо цены) – стойка легко разбирается, и в транспортном положении занимает совсем немного места.

Такие модели пользуются устойчивым спросом у домашних мастеров. Есть и более продвинутый вариант: с поворотным механизмом.

Можно сверлить отверстия под углом, либо использовать дрель в качестве фрезера.

Реечный механизм

Работает по принципу рулевой рейки автомобиля: шестерня и зубчатая пластина.

Поворотные рычаги, как у профессионального станка – поэтому осевой люфт отсутствует, как класс. На такой модели уже есть смысл использовать координатные тиски – точность на уровне. В остальном, конструкция простая: опорная пятка с отверстиями для монтажа на столе, трубчатая направляющая.

Стоимость этого варианта существенно выше, однако пользователи готовы переплачивать за высокое качество.

Полупрофессиональная стойка для дрели

И, наконец, полупрофессиональный агрегат – ползунковые направляющие с реечным механизмом.

Механизм перемещения по-прежнему реечный, но каретка скользит по рельсовым направляющим, установленным с двух сторон. Такое крепление исключает не только осевой, но и поперечный люфт. Можно работать как со сверлами 1 мм, так и с мощными диаметрами.

Усилие на рукояти создается нешуточное. Поскольку такие стойки относятся к недешевому сегменту, к ним обычно добавляется сервисное оснащение. Например, бачок и трубка подачи охлаждающей жидкости.

Приспособления для электроинструментов:

• Насадки-ограничители. В момент ремонтных и строительных работ потребуется делать отверстия требуемого диаметра в точно установленную глубину. Непосредственно для этого применяется достаточно элементарная насадка, которая складывается из 3-х элементов. Её возможно сделать собственными руками, при этом характеристики отверстий просто и быстро меняются при потребности. 1-ая часть устройства – это хомут для удержания, он устанавливается напрямую в блок-корпус прибора. Такого рода хомут имеет 2 отверстия, в них вводятся упоры-устремляющие в виде металлических прутьев на 6 миллиметров. Прутки при потребности сгибаются. В период работы экспонируется нужный ракурс наклона дрели, чтобы создать отверстия с установленными параметрами.

  Ограничитель глубины сверления

• Кругорезы – это специализированное приспособление, которое по внешнему виду напоминает огромный циркуль. Составляются насадки из металлических прутьев. Вертикальная доля выполняет значимость упора, в её конце производится специализированное утолщение. К вертикальной части осуществляется крепление горизонтальной, с одной стороны которой делается комфортная рукоятка, а с другой – приваривается колечко. Для устройства следует предусматривать поперечник крепежного кольца, чтобы электродрель не выскальзывала, вплотную держалась в нем в период работы. Изнутри правильнее в целом прикрепить резиновое колечко, что сможет помочь совершить фиксацию более надежной.

Различные приспособы для электроинструмента нужны для того, чтобы сделать работу наиболее удобной и простой.

Покупать подобные приборы не всегда имеется возможность, безусловно и зачастую они необходимы в целом на пару раз. По этой причине значительно легче сделать их без помощи других, потратив не так уж и большое количество времени.

Топ-5. Калибр 96202

Рейтинг (2021): 3.86

Учтено 34 отзыва с ресурсов: Яндекс.Маркет, Все Инструменты, Озон, Отзовик

• Номинация

  Удобное управление Модель оснащена удлиненной рукояткой и шкалой погружения сверла. Очень удобно при точной работе и не ограничивает применение некоторых нестандартных дрелей.

• Характеристики
  • Средняя цена: 1 800 руб.
• Страна: Россия
• Высота (мм): 400
• Диаметр гнезда для дрели (мм): 46
• Рабочий ход (мм): 60
• Размер основания (мм): 162×162
• Вес (кг): 2,02

Сверлильная стойка, как и любой другой инструмент, может быть бытовой и профессиональной. Сейчас перед нами нечто среднее. От профессионального инструмента тут вспомогательные модули. Есть линейка и ограничитель глубины, а также фиксатор пружины в выбранном положении. Также имеется очень длинная рукоятка, что добавляет инструменту удобства, особенно если используется дрель с большой ручкой. При этом обойдется стойка всего в 1,5 тысячи, что соответствует бытовому товару. Назвать модель низкокачественной никак нельзя. Основание полностью стальное. Вертикальная труба нержавеющая, а каретка чугунная. В общем, отличный вариант, у которого довольно сложно найти недостатки.

Стойка для дрели своими руками, чертежи

Возможно ли изготовить такое приспособление самостоятельно? Перед обстоятельным ответом рекомендуется узнать, из каких элементов состоит данное устройство, каким образом работают на нем. Если любите заниматься домашними поделками, то такой станок окажется весьма полезным. Но порой его смонтировать не удается ввиду сложностей с установкой.

Преимущества и недостатки

Данное устройство отличается определенными достоинствами:

• для его изготовления не требуются серьезные финансовые расходы;
• все детали, используемые в сборке, доступны;
• есть возможность создать свою конструкцию.

Однако имеются и некоторые отрицательные моменты:

• зачастую для сборки требуются элементы, изготовление которых возможно только в заводских
• условиях, что оказывает влияние на стоимость ;
• неправильная подгонка влечет за собой образование люфта, от которого случаются неточности в работе;
• стойка, подготовленная самостоятельно, не позволяет сверлить под углом.

Все же разберемся, как изготавливается стойка для дрели своими руками, чертежи и фото которой представлены ниже.

Вариант универсальной стойки

С помощью такого варианта появляется возможность исполнять разнообразные операции, от которых двигатель дрели не выйдет из строя.

Если необходимо изготовить стойку, чтобы с ее помощью сверлить отверстия, то все основные элементы можно исполнить из древесины. Для более сложных видов работ устройство собирается с участием металлических прутьев.

Главной частью считается станина. Для крепления каретки используется стойка, на нее фиксируется электродрель. С помощью рукоятки выполняется управление. Применяются дополнительные приспособления, чтобы увеличить функциональные возможности приспособления.

Подготовка станины

Для производства данной детали можно использовать толстую пластину из металла (50 х 50 х 1.5 см) или дерева (60 х 60 х 3 см). Ее можно применять, если подразумевается выполнение только сверлильных работ. Для более многофункционального устройства размеры следует увеличить, доведя их до 100 х 50(60) х 2(3) см.

Чтобы сэкономить, многие делают станину из твердоватых пород деревьев. К ней крепится основная стойка с фиксаторами. Все соединения выполняются при помощи винтов, крепятся вертикально по отношению к станине.

Основу из металла разумно использовать, если она устанавливается на стол с магнитной поверхностью.

Установка

Рекомендуется использовать доску 35 мм либо плиту из металла (2 см). Длину данной детали можно устраивать от шестидесяти до восьмидесяти сантиметров, это зависит от размеров самой дрели. Оптимальная ширина – 20 – 25 см. К ней крепятся держатели и механизм, чтобы дрель могла двигаться продольно. На станине крепится подпорка, к которой прилаживают стойку. Устанавливают вертикально пару направляющих, для этого лучше всего подходят мебельные. К их подвижной части крепится каретка, на которую устанавливается дрель.

Чтобы все работало нормально, необходимо убедиться, что в направляющих отсутствует люфт. Дрель может крепиться двумя способами – на колодки или на хомуты.

Механизм перемещения

Для него понадобятся ручка и пружины. Устроить все можно двумя способами – закрепить возле ручки механизм возврата либо в кареточных пазах вставить две пружины.

Фрезерные и токарные виды работ

Для фрезеровки достаточно подсоединить к станку эту стойку с тисками, закрепив ее горизонтально. Чтобы механизм, созданный своими силами, функционировал плавно, многие используют удлинённый винт от принтера. Это позволит при выборе паза добиться высокоточной обработки.

Для выполнения сверления под углами используют поворотное устройство, для изготовления которого необходима дополнительная пластина. В ней засверливаются отверстия по дуге. Применение такого устройства вместо токарного станка позволяет обрабатывать лишь те детали, которые способны поместиться в патроне электрической дрели.

Если у вас умелые руки, которые отлично взаимодействуют с головой, то такую станину вы изготовите без особых проблем. С ее помощью, используя дрель, вы сможете выполнять большее количество операций.

Автор angor58

Как сделать стойку дома

Составными частями могут служить компоненты вышедших из строя станков, строительных монтажных профилей, сварочного оборудования. Первой изготавливается функциональная часть с полозьями для перемещения дрели. Использоваться может фурнитура мебели. Затем изготавливается платформа, которая делается из отрезка трубы, к примеру, на нее становится база с полозьями. Фиксировать рельсы можно на деревянную доску, которая затем прикручивается к трубе метизами или зажимается скобами.

К монтажному столу трубу желательно крепить «на века», так как разборная конструкция ненадежна. Фиксация на толстую металлическую пластину осуществляется с помощью саморезов или сварки. Вместо направляющего рычага самодельные стойки имеют, как правило, выдающуюся вверх ручку-толкатель, подающую платформу с закрепленным инструментом напрямую.

Изготовление деревянного станка: инструкция с пошаговым фото

Самым простым в изготовлении считается станок из дерева. Недостатком конструкции является слабая прочность материала. Древесина деформируется от перепада влажности. Со временем на стойке появляется люфт. Деревянный станок желательно применять только для вертикального сверления отверстий.

Порядок сборки деревянной конструкции следующий:

• Для станины потребуется плита. Ее изготавливают из обрезной доски толщиной 20 мм. Сверху можно нашить фанеру для получения идеально ровной площадки. Размер плиты подбирают индивидуально. Если станок предназначен только для вертикального сверления, то станины габаритами 50х50 см будет достаточно. Для выполнения фрезерных работ и сверления под углом размеры плиты увеличивают до 100х50 см.
• На станине вертикально устанавливают стойку шириной 20 см. Ее высота зависит от габаритов дрели. Обычно для стойки хватает доски длиной 50–70 см. Фиксируют деталь к боковой стороне станины или на самой плите. Во втором случае стойку усиливают подпоркой.

Каретку изготавливают из доски. Длина заготовки варьируется от 50 до 70 см, но обычно габариты подбирают под модель дрели. С тыльной стороны каретки и лицевой стороны стойки фиксируют телескопические мебельные направляющие, служащие механизмом передвижения.

Дрель к лицевой стороне каретки можно закрепить хомутами, что не очень надежно.

Для прочной фиксации дрели лучше изготовить колодку. Узел состоит из куска плиты, перпендикулярно закрепленной к каретке стальными уголками.

Для колодки берут квадратный кусок доски. По центру рисуют круг. Его диаметр должен быть на 0,5 мм меньше толщины передней части дрели.

Круг выпиливают лобзиком. Идеальную гладкость гнезду придают круглым напильником. Готовую колодку фиксируют к каретке. Спереди делают пропил и ставят винтовой зажим.

Каретку с колодкой устанавливают на стойку, соединяя элементами мебельных направляющих. Осталось изготовить ручку управления, но об этом позже.

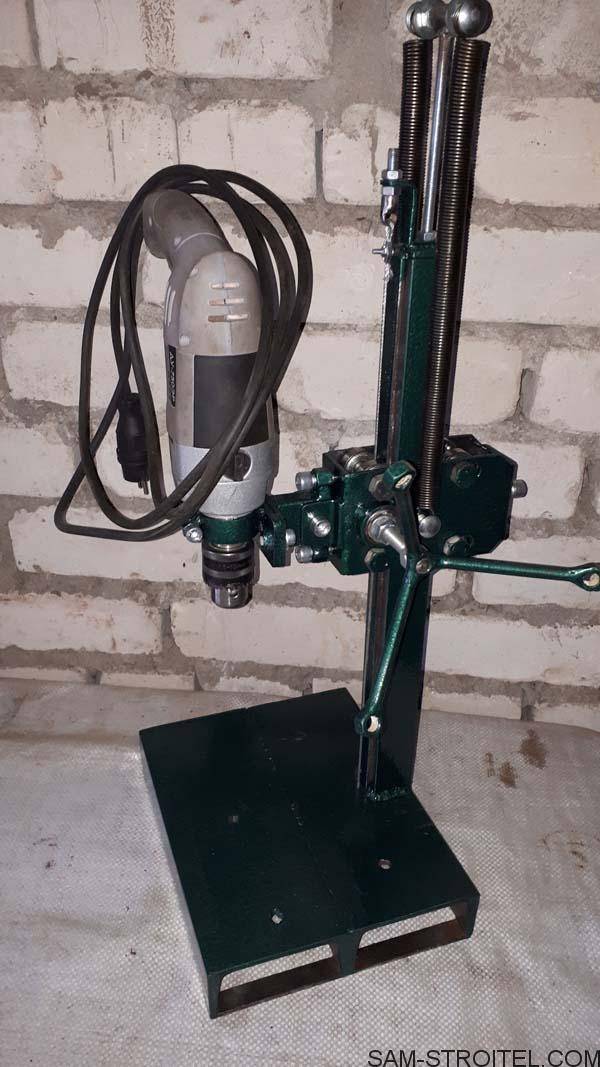

Как сделать простую сверлильную стойку для электродрели

Первый вариант самодельной конструкции, несмотря на простоту, сочетает в себе сразу несколько преимуществ — невысокую стоимость и функциональность.

Стоимость реализации этой идеи минимальна. В любом случае такая самоделка обойдется дешевле, чем покупка самой примитивной заводской модели.

Идея сделать подставку для дрели своими руками принадлежит автору YouTube-канала MakeTools. Основной материал для изготовления конструкции — профильная труба с толщиной стенки 1,5 мм.

Размер буровой стойки 300×300 мм (однако при необходимости основание может быть увеличено).

Высота стойки составляет 500 мм (при необходимости, опять же, вы можете изменить ее вверх или вниз).

Т-образная подвижная часть, к которой крепится электродрель, состоит из двух частей: вертикальной (длина — 150 мм) и горизонтальной (длина — 100 мм).

Кроме того, используются крепежи в виде болтов и гаек разного размера: М10 — для соединительных деталей, М8 — для фиксации дверной пружины (возвратного механизма).

Начинаем делать подставку для дрели своими руками.

Первым делом нужно сделать грядку (основание). Отрежьте четыре куска трубы краями под углом 45 градусов и сварите их.

Далее вырезаем еще четыре заготовки и свариваем их внутри получившегося каркаса.

Далее вам нужно будет сделать регулируемые ножки. Для этого просверливаем в станине четыре отверстия по краям и привариваем гайки. Ввинчиваем в них болты (они будут выступать в роли ножек).

На следующем этапе мы делаем подвижную деталь в форме Т. Последнее отверстие в короткой части (стойке) нужно будет заглушить. Вырежьте из листа кусок квадратной пластины подходящего размера, вставьте его в профильную трубу и ошпарьте.

Далее нужно сделать хомут для фиксации сверла. Его можно сделать из отрезка круглой металлической трубки. Обрезаем, подогнаем по размеру и привариваем две гайки.

Режем профильную трубу 25х25 мм (длиной 500 мм). Привариваем стойку к кровати. Сверху ставим подвижную часть. Привариваем хомут к опоре.

Теперь вам нужно будет сделать направляющий рычаг, который будет опускать движущуюся часть вместе со сверлом.

Отрезаем кусок профильной трубы 20х20 мм длиной 500 мм. К рычагу привариваем гайку удлиненной формы, а к подвижной части нужно будет приварить болт.

Далее нужно сделать еще один рычаг из профтрубы длиной 200 мм. С одной стороны профиля привариваем гайку удлиненной формы, с другой — болт. К длинному плечу привариваем вторую удлиненную гайку.

Сделаем еще одну деталь. К головке болта привариваем удлиненную гайку, как показано на фото ниже.

Просверлите отверстие в рамке держателя, вставьте и закрепите деталь. Прикрепляем к нему короткий рычаг. И уже прикрепляем к нему рычаг привода.

На последнем этапе остается только установить дверную пружину, которая после сверления заготовки вернет механизм перемещения сверла в исходное положение. Пружина фиксируется двумя удлиненными гайками и болтами.

К подвижной части приваривается нижняя гайка, верхняя фиксируется болтовым соединением.

Для этого нужно просверлить в стойке отверстие, в которое вставляется болт (с внутренней стороны профиля). На него накручивается удлиненная гайка. Зачищаем сварные швы и красим все элементы конструкции.

С помощью этого простого инструмента вы можете просверливать вертикальные отверстия в дереве, фанере или металле, не беспокоясь о деформациях.

Рекомендуем посмотреть пошаговый процесс изготовления основных конструктивных и сборочных деталей станины в авторском видео.

Стойка оборудования

Стойку, где будут расположены направляющие для дрели, можно также сделать из металлической или деревянной плиты. Кроме направляющих для перемещения дрели в вертикальной плоскости, на стойке смонтирован зажим, при помощи которого инструмент на ней фиксируется. Порядок сборки стойки можно посмотреть на обучающем видео, при этом необходимо придерживаться следующей последовательности действий:

• на подставке-станине фиксируют подпорку;
• на основании при помощи винтовых соединений закрепляют стойку станка, которую затем соединяют с подпоркой;
• на стойке фиксируют направляющие, в качестве которых можно использовать телескопические мебельные устройства;
• на подвижной части направляющих монтируют каретку, где размещают крепление для фиксации дрели.

Для стойки можно подобрать подходящие профильные трубы

Подбирая направляющие для своего самодельного станка, следует обращать внимание на то, чтобы в них не было поперечного люфта. Длина каретки, также изготавливаемой из металла или древесины, зависит от размеров дрели, которую вы будете использовать для оснащения своего станка. Данный конструктивный узел, которым оснащается мобильная сверлильная стойка, может быть выполнен в двух следующих вариантах

Данный конструктивный узел, которым оснащается мобильная сверлильная стойка, может быть выполнен в двух следующих вариантах

Длина каретки, также изготавливаемой из металла или древесины, зависит от размеров дрели, которую вы будете использовать для оснащения своего станка. Данный конструктивный узел, которым оснащается мобильная сверлильная стойка, может быть выполнен в двух следующих вариантах.

С закреплением дрели при помощи хомутов. Используемые в данной конструктивной схеме хомуты продеваются в отверстия, предварительно просверленные в каретке. Зажим дрели и ее надежная фиксация на каретке обеспечивается за счет затяжки хомутов.

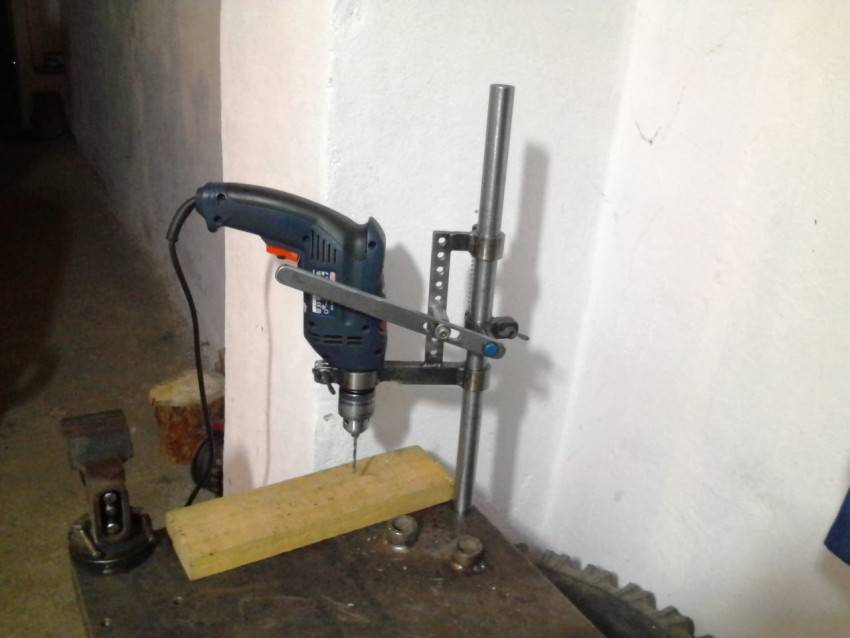

Стойка из стальных труб

Для крепления дрели используется специальная колодка. Такая колодка представляет собой кронштейн, где закрепляется дрель. Изготавливается кронштейн из деревянной плиты, которая крепится к каретке под углом 90 градусов, для чего используются металлические уголки. Для фиксации дрели в колодке высверливается отверстие, диаметр которого на 0,5 мм меньше диаметра самого инструмента, и делается прорезь, позволяющая вставить инструмент в посадочное отверстие.

Отверстие в колодке на станок, предназначенное для установки дрели, выполняется по следующему алгоритму:

• на поверхности колодки чертят круг, диаметр которого соответствует диаметру устанавливаемой дрели;
• во внутренней части окружности, стараясь придерживаться линии, которая ее ограничивает, высверливают ряд отверстий небольшого диаметра;
• перегородки, которые образовались между просверленными отверстиями, прорезают при помощи ножовки или любого другого инструмента;
• используя напильник или надфиль с полукруглой формой рабочей поверхности, края полученного отверстия под дрель обрабатывают, делая их ровными.

Деревянная стойка с кареткой на мебельных направляющих

Изготовление механизма управления

Основным рабочим узлом деревянного и металлического станка служит механизм передвижения каретки. Он состоит из ручки управления и пружины. Последний элемент необходим для возврата каретки в исходное положение.

В зависимости от места установки пружины можно изготовить два варианта возвратного механизма:

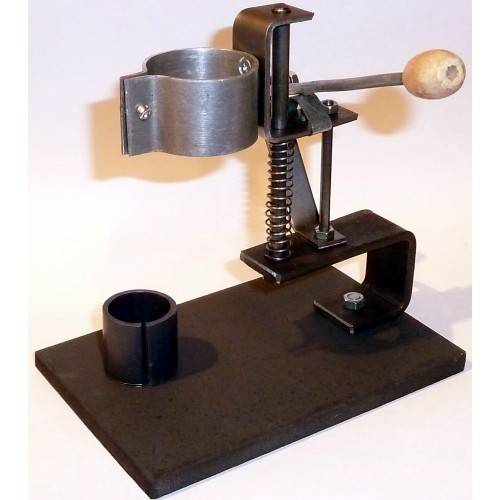

Первый вариант механизма предусматривает установку пружины возле рукоятки управления. Сверху к торцу стойки с одного и другого края приваривают по две металлические пластины. В первых двух пластинах сверлят отверстие. Из болта диаметром 10 мм делают ось, и закрепляют конец рукоятки. Между двумя другими пластинами ставят пружину. Чтобы она не соскочила, на стойке и рукоятке приваривают штифты. Сбоку на рукоятке в точке фиксации к штифту каретки прорезают продольный паз, необходимый для правильной работы механизма.

Второй вариант механизма предусматривает установку двух пружин снизу каретки. Помещают их в направляющие пазы, зафиксированные на концах мебельных телескопических элементов. Рукоятку управления фиксируют к торцу стойки аналогичным способом, только пружину под нее не устанавливают.

Принцип работы любого механизма прост. Во время сверления рукоятку нажимают вниз, при этом идет сжатие пружин. Каретка с дрелью направляется вниз. По завершению сверления рукоятку отпускают. Разжимающиеся пружины возвращают каретку вверх в исходное положение.

Приводы сверлильных станков

Составляя проект сборки держателя для дрели своими руками, следует определиться с типом подъемно-опускного механизма, служащего для вертикальной подачи дрели к детали. Именно он является главной характеристикой станка. Выделяют следующие механизмы:

• Пружинный;
• Шарнирный;
• Винтовой;
• Тросиковый;
• На основе зубчатой рейки.

Пружинные, пружинно-шарнирные и шарнирные установки проще всего собрать своими руками. Чертежи сверлильного станка из дрели пружинного типа предполагают размещение пружины либо непосредственно у рукояти, либо у основания каретки в специальных пазах. При отсутствии дополнительных фиксаторов выполнять фрезерование такими станками будет невозможно, поскольку они требуют постоянного ручного контроля положения сверла.

Винтовые механизмы работают по принципу одноимённых домкратов. В их основе — вертикально расположенная труба с нанесённой резьбой, допускающая вращение вокруг своей оси. На трубе находится гайка, приваренная к держателю дрели. При вращении трубы гайка и крепление инструмента изменяют своё положение. Для дополнительной устойчивости инструмента во время работы, крепление также допускается снабжать фрикционом.

Тросиковый привод каретки состоит из плотно натянутого металлического троса, катушки, сваренной с креплением инструмента, а также опорных дужек на верхнем и нижнем концах направляющей. Металлический трос наматывается на катушку и натягивается на дужках таким образом, чтобы под весом оборудования катушка не сползала вниз. Концы троса сматываются в петли и остаются на станине. Длину троса рекомендуется выбирать с запасом, чтобы оставалась возможность использовать один механизм на направляющих разного размера.

Преимущества и недостатки

Разумеется, узлы, изготовленные в заводских условиях, более практичны, надежны, позволяют сверлить материал не только строго вертикально, но и под определенным углом. Кроме того, промышленные изделия отличаются точной подгонкой деталей и наличием дополнительного набора инструментов.

К сожалению, есть и существенный минус – такие устройства в ряде случаев довольно дороги и покупать их для эксплуатации, так сказать, «от случая к случаю» не имеет смысла.

Относительно самодельного приспособления для дрели для вертикального сверления можно отметить следующее:

• данное устройство достаточно простое конструктивно;
• изготавливается, как правило, из подручных материалов;
• оно дешевое;
• подгоняется под конкретную модель дрели;
• удобно в хранении и эксплуатации (быстро собирается и разбирается, не требует

дополнительных настроек).

Среди недостатков можно отметить:

• ограниченную функциональность (затруднительно выполнять сверление под углом);
• при изготовлении нужно выполнять сварочные, токарные и фрезерные работы, что
• Требует хорошего навыка работы с определенным оборудованием или заказа деталей.
