Таблица заточки цепей бензопил

Особенности ухода и обслуживания пильных гарнитур

Срок службы съемного оборудования в равной степени зависит от качества материала, особенностей конструкции системы смазки, квалификации рабочего и обслуживающего персонала.

В процессе работы рекомендуется периодически проверять натяжение пильной цепи, подачу цепного масла в рабочую зону распила. Категорически не рекомендована заправка системы отработкой и дешевыми масляными суррогатами.

Интенсивность износа цепи и шины резко повышается при чрезмерном натяжении, попадании в гарнитуру песка и других абразивных материалов, плохом состоянии венца ведущей звездочки. Испортить новую цепь без всякой возможности восстановления может своевременно не обнаруженный в древесине гвоздь.

После работы гарнитуру необходимо очистить от опилок, при длительных перерывах в работе демонтировать, смазать и хранить в сухом месте.

Выбор напильника. Правильное ведение напильника. Заточка режущей кромки зуба

Выбор напильника

 Диаметр круглого напильника выбирается в зависимости от шага зубьев пильной цепи.
Найдите значение шага цепи в следующей таблице, в строке будет указан диаметр напильника и артикулы для заказа.

Шаг цепи Диаметр
круглого    напильника,

 мм
Артикул Stihl

Дюймы

мм

Круглого напи-льника

Державки напильника
 Опиловочного
 шаблона

Плоского напильника

Набор для заточки

 (2 напильника+

державка+шаблон)
1/4P

6,35

3,2

56057713206

56057504300

00008934005

08142523356

56050071000

1.4

6,35

4,0

56057724006

56057504327

11108934000

08142523356

56050071027

3/8 P

9,32

4,0

56057724006

56057504327

11108934000

08142523356

56050071027

0.325

8,25

4,8

56057724806

56057504328

11108934000

08142523356

56050071028

3.8

9,32

5,2

56057725206

56057504329

11108934000

0814253356

56050071029

0.404

10,26

5,5

56057725506

56057504330

11108934000

08142523356

56050071030

Ведение напильника

 При ведении напильника, одной рукой крепко держите его за рукоятку, а другой   рукой направляйте его вперед вдоль режущего зуба. Всегда начинайте с самого короткого зуба и прикладывайте напильник к режущему зубу таким образом, чтобы его можно было вести вдоль режущего зуба, надавливая изнутри   наружу. Всегда производите заточку под углом 90° к направляющей шине. Напильник прижимается к режущему зубу только при движении вперед, при движении назад отводите напильник. Немного проворачивайте напильник через определенные промежутки времени, чтобы избежать одностороннего его износа. По стандарту, пильные цепи STIHL, затачиваются под углом 30° – параллельно сервисной маркировке угла заточки. Ведите напильник таким образом, чтобы четвертая часть диаметра напильника   выступала за   верхнюю режущую грань зуба. Первый зуб, который Вы выбрали, необходимо затачивать до тех пор, пока   снова  не будет достигнуто превосходное качество реза.
После этого заточите все режущие зубья на одной стороне на ту же длину, после чего переверните бензопилу на 180° и заточите все зубья на другой стороне. Все режущие зубья должны быть заточены на длину равную длине того режущего зуба, который Вы затачивали первым. Он служит ориентиром. Считайте проходы напильником и делайте одинаковое количество проходов на каждом режущем зубе, чтобы обеспечить одинаковую длину всех зубьев.
Если вы увидите, что режущие зубья одного ряда короче, чем другого, это означает, что на этой стороне Вы надавливали на напильник сильнее. Сравняйте длину режущих зубьев, сделав один-два прохода напильником на более длинных зубьях.

Корректировка ограничителя глубины резания

Глубина резания a – это величина зазора между верхней гранью зуба и ограничителем пропила, регулирующая глубину врезания в древесину, т.е толщину стружки. Чаще всего встречаются цепи с зазорами 0,018 дюйма (или 0,45мм) для шага 1/4″P, в 0,026 дюйма (или 0,65 мм) для шага 1/4″, 3/8″P, 0,325″, 3/8″ и 0,031 дюйма (или 0,8 мм) для шага 0,404″, реже — с зазорами до 0,07 дюйма (или 1,778 мм), последние предназначены для агрегатов машинной валки леса.
Глубина резания в значительной степени определяет производительность пиления. Чем больше зазор – тем выше производительность. Оборотной стороной производительности является вибрация. Так цепи с маленькой глубиной резания в пропиле движутся мягче, меньше «дергаются». Поэтому для баланса вибрации и производительности, часто на цепи с большим шагом устанавливают резцы с малой глубиной резания, и наоборот. При заточке режущего зуба расстояние до ограничителя глубины уменьшается. По окончании заточки всех режущих зубьев следует проверить расстояние до ограничителя глубины и при необходимости откорректировать. Используйте для проверки расстояния до ограничителя глубины контрольный калибр, соответствующий шагу цепи.
Для этого просто наложите контрольный калибр на пильную цепь. Если ограничитель глубины выступает за контрольный калибр, его следует немного сточить напильником.
 Доработайте ограничитель глубины так, чтобы он не выступал за контрольный   калибр. У пильных цепей с ведущим звеном с выступом, выступ обрабатывается одновременно с ограничителем глубины. В завершение подточите верхнюю кромку ограничителя глубины под углом параллельно сервисной маркировке – при этом не опускайте ещё больше самый высокий участок ограничителя глубины. Следите за тем, чтобы только что заточенные режущие зубья не обрабатывались плоским напильником. Если перестараться с ограничителем глубины, увеличится отдача бензопилы.

Варианты выполнения работы

Важно знать, как наточить цепь бензопилы в домашних условиях, чтобы не затягивать процесс работы с пиломатериалом и не сломать инструмент. Заточка цепи электропилы своими руками ничем не отличается от правки режущего элемента пилы с бензиновым двигателем

Можно выбрать один из доступных способов:

  1. Правка зубьев с использованием напильника — это самый распространённый и легкий способ, который позволяет произвести заточку непосредственно на месте проведения работ.
  2. Заострить зубья можно с помощью системы PowerSharp.
  3. С использованием специального заточного станка — такой метод используют сервисные центры, но им вполне можно воспользоваться и в домашних условиях.
  4. С помощью УШМ (болгарки). Таким способом вряд ли смогут воспользоваться неопытные пользователи, так как он редко применяется и требует определённых навыков.

Угол заточки бензопилы Штиль

Важно выдержать угол заточки заднего угла верхнего лезвия, сделать это можно только используя шаблон. Иными способами этого добиться крайне сложно, т

к. его значение колеблется в пределах от 50 до 60°. Угол передней кромки можно менять, в зависимости от того, какой тип распиловки вы будете производить. Чем тверже порода древесины, тем меньше угол, в противном случае кромка будет загибаться. Оптимальные значения угла 10…12° при продольной распиловке, и 25…30° при поперечном способе распила. От того, какой угол кромки используется в конкретном случае, зависит её производительность.

Правка цепи напильником

Заточка цепей бензопил производится двумя видами напильников: круглым и плоским. Круглый напильник должен соответствовать диаметру закругления распиловочных зубьев конкретно взятой цепи. К примеру, для заточки бензопилы Штиль 180 своими руками понадобится напильник диаметром 4 мм. Для остальных цепей такого типа могут применяться напильники диаметром от 3,8 до 4,8 мм. Для цепей, которые используют на профессиональных пилах, применяют надфили диаметром от 5,2 до 5,5 мм. О станках для заточки цепей читайте здесь.

Для правильной правки цепи использования только круглого напильника недостаточно, потому что, кроме заточки зубьев, необходима корректировка ограничителя глубины пропила. Если упустить этот важный момент, то цепочка не сможет вгрызаться на нужную глубину в тело распиловочного материала, а это существенно снизит скорость проводимых работ и будет влиять на ресурс двигателя. Для этого типа заточки необходимо использовать плоский напильник.

В вовремя заточки, защищайте руки плотными перчатками, а глаза — очками.

Полезные советы

В работе пригодятся следующие рекомендации:

  1. Для начала установите инструмент на ровную и устойчивую поверхность — хорошо подойдёт стол или лавка. Если вы находитесь в условиях леса, то просто найдите широкую чурку или пенёк. Проверьте зубья по всей окружности на наличие сколов и прочих дефектов: может оказаться так, что некоторые зубья сломились.
  2. Приведите тормоз пилы в рабочее состояние — это действие заблокирует движение цепки по шине. Следите, чтобы режущий элемент вовремя заточки был натянутым. Рекомендуется поместить под шину подставку в виде полена или обычного куска ветки — так при надавливании она не будет проваливаться. Можно приобрести специальные струбцины для удержания шины в стационарном положении.
  3. В процессе заточки движения напильника осуществляются изнутри зуба к внешнему краю кромки, прокручивая напильник вокруг своей оси. При этом инструмент нужно двигать параллельно специальной метке, расположенной на цепи. Эта метка служит указателем правильного угла заточки режущей кромки. Для удобства самого процесса зуб, который вы обрабатываете, должен располагаться по центру шины.
  4. Все заточные работы необходимо проводить в защитной одежде и перчатках, т. к. режущая кромка зубьев очень острая, поэтому есть большая вероятность травмирования. Для равномерной заточки производители рекомендуют проводить одинаковое количество движений напильника для каждого зуба, на практике такую рекомендацию можно применить исключительно к зубьям, которые не имеют повреждений.
  5. Для более лёгкой заточки напильник можно применять в паре со специальной державкой, на которой нанесена разметка допустимых углов. С помощью таких меток зубья можно заточить не только для поперечного, но и для продольного распила древесины. Использование державки также будет полезно людям, которые в отличие от профессионалов не имеют должного опыта в этом деле.

Рекомендации экспертов

Есть полезные советы, чтобы провести заточку бензопилы быстро и эффективно. Общие рекомендации:

  • вначале требуется обкатать гарнитуру на слабых оборотах, это позволяет смазке попасть на каждый элемент шины;
  • цепь должна под напряжением, ослабление может привести к получению травм, особенно при использовании электрического станка;
  • гарнитуру рекомендуется править после каждой продолжительной работы инструмента, внимательно проверять зубья до начала пиления;
  • своевременно смазывать каждый элемент шины, что не только улучшает процесс работы с древесиной, но и снижает нагрузку на ротор, двигатель.

Глубину пропила, состояние режущей кромки и ограничитель нужно проверять после 3-4 заточек. Рекомендуется сверяться с шаблоном для конкретной модели гарнитуры.

Заточка цепи бензопилы – неотъемлемая часть работы с этим инструментом. Острота зубьев влияет на производительность и безопасность во время пиления. Для правки режущей кромки шины можно использовать электрический или ручной станок, в домашних условиях проще воспользоваться напильником. Следует учитывать особенности конкретной модели гарнитуры, измерять шаблоном каждый элемент.

Полезные советы

Увеличить срок эксплуатации можно, если чередовать ручную заточку с использованием специального станка. Последний позволяет максимально точно выровнять углы заточки на станке. Глубина стачивания не должна быть большой.

Необходимо соблюдать меры безопасности, которые позволяют выполнять распил древесины любой величины с максимальной эффективностью и с минимальным уровнем опасности для человека:

  1. Перед сборкой цепного инструмента и установкой гарнитуры рекомендуется ознакомиться с правилами использования. Это связано с тем, что каждый инструмент имеет свои особенности.
  2. Выполнять работы с использованием пилы необходимо в рукавицах и защитных очках.
  3. Для работы рекомендуется выбирать прилегающую одежду из натуральных плотных материалов и максимально надежную обувь.
  4. Проводить распил дерева с использованием бензопилы необходимо в устойчивом и безопасном положении, при этом сам материал необходимо расположить также максимально устойчиво. Гарантировать устойчивость поможет установка зубчатого упора на бревне.
  5. Во время работы пилу необходимо удерживать обеими руками, постоянно контролировать процесс распила.

Современные бензопилы используются в бытовых и в промышленных условиях

При этом важно поддерживать производительность и высокие показатели эффективности инструмента, которые напрямую зависят от состояния заточенной цепной гарнитуры

Как вы производите заточку цепки бензопилы: предпочитаете кустарные методы или доверяете это дело профессионалам?

Как определить, что нужна заточка цепи бензопилы?

Заточка цепи для бензопилы производится только тогда, когда зубья затупились. Об этом свидетельствуют следующие факторы:

  • Упала производительность пилы, сам процесс занимает больше времени, чем обычно;
  • Чтобы цепь втянулась в рез, требуется приложить усилие больше, чем обычно;
  • Опилки становятся мельче и острее, их цвет меняется на более темный, в отличие от светлых опилок от наточенной пилы.
  • При работе возникает сильная вибрация и пилу тяжело держать в руках;
  • Повысился расход бензина.

Если не точить цепь бензопилы, а работать затупленным полотном, это приведет к тому, что инструмент быстро выйдет из строя. На звездочку и привод будет приходиться увеличенная нагрузка, повысится расход топлива, а цепь быстро выйдет из строя или порвется.

В том случае, если при работе вы видите, что ваша бензопила работает не так, как нужно, срочно необходима заточка бензопилы. Конкретных сроков и периодов для этого нет, так как это зависит от частоты использования, нагрузок и ряда других факторов. Для примера – профессиональные лесорубы, работающие с таким оборудованием ежедневно, применяют машинки для заточки цепей бензопил 2-4 раза за смену, иногда даже больше, чтобы поддерживать цепь работоспособной. Весь секрет в том, что если наточить цепь бензопилы, когда она только начала тупиться – в этом случае процедура заточки очень простая и быстра, при этом сам срок службы цепи значительно продлевается.

От чего тупятся цепи

Сначала разберем, отчего же собственно тупятся цепи.

Зубья цепи имеют специальную форму. У них есть две грани, находящиеся под определенным углом друг к другу. Верхняя грань работает как рубанок, сострагивая определенную толщину древесины, которая ограничивается специальным зубом, расположенным спереди по движению цепи относительно режущего зуба. Режущая кромка от верхней грани плавно закругляется к боковой. А внутри самого зуба образуется желобок, по которому вылетает срезанная древесина.

Ну и как любая режущая кромка любого режущего инструмента, кромка цепи бензопилы может затупляться как просто по естественным причинам из-за трения, так и при случайном проведении ею по не предназначенным для этого местам: грунту, гвоздям, саморезам, иным предметам, не являющихся деревом. Да и собственно дерево бывает разной плотности, поэтому и износ цепи на разной древесине происходит быстрее или медленнее. Особенно быстрому износу способствует старая древесина, например, та, которую получили при разборе много лет простоявшего деревянного дома.

Не стоит забывать и про качество стали, из которой изготовлена цепь. Недорогие цепи обычно делают из менее качественной стали, поэтому и время от заточки до заточки у них меньше.

При случайном пропиливании цепью бензопилы металла или камня нужно быть готовым к тому, что для хорошей заточки придется достаточно много слоя сточить с зуба цепи, так как его повреждения при таких случайностях бывают достаточно глубокими. При естественном же износе слой снимается совсем небольшой.

Способы заточки цепи бензопилы

Как говорилось выше, существует несколько различных способов это сделать. Самыми популярными являются:

  • заточка напильником,
  • болгаркой,
  • электрическим станком
  • и так называемым «ручным» станком.

Напильником

Напильник хорошо справится с заточкой цепи

Такой вид заточки является самым простым. В этот набор входит круглый и плоский напильник, особые державки, шаблон-калибр, крючок для удаления стружки и другие. И если инструменты заточки напильником могут несколько различаться, то тем не менее они имеют примерно одинаковую логику и тот же функционал.

Диаметр круглого напильника напрямую зависит от размера цепи:

Как затачивать?

Процесс заточки делится на несколько этапов:

Нужно убедиться, что у пилы включен цепной тормоз

После следует крепко зажать инструмент в тисках. Зуб, с которого была начата заточка, следует чем-либо пометить, чтобы нечаянно не начать затачивать зубья ещё раз

Перед заточкой обратить внимание на специальную пометку, которой производитель указал максимальный угол возможной заточки. Выполнять саму заточку следует в сторону указательных стрелок

Помимо зубьев затачивается также ограничитель

Это может понадобиться со временем, поскольку ввиду заточек снижается высота зубьев. Как правило, ограничитель затачивается через две-три заточки зубьев. Если этого не сделать, то во время работы с инструментом могут возникнуть проблемы.

А вы пробовали самостоятельно точить цепь бензопилы?

Было дело!Не довелось

Советы от специалистов

  1. При отсутствии опыта лучше не начинать с дорогих цепей.
  2. Движения должны производиться только в одном направлении «от себя». Причём для каждого из зубьев должно производиться одинаковое количество движений с примерно равным прикладыванием усилий.
  3. Для заточки вертикальной плоскости напильник должен быть расположен строго под прямым углом, а для заточки горизонтальной – под углом 20-30 градусов.
  4. Если перед заточкой было обнаружено, что не все зубья имеют одинаковую высоту, то ориентиром становится самый низкий из них.

Плюсы:

Минусы:

Болгаркой

Один из способов заточить цепь пилы — это болгарка

Такой способ не очень одобряется профессионалами, поскольку высок риск повреждения как инструмента, так и того, кто непосредственно и будет натачивать пилу. При этом на первый взгляд этот метод нравится многим, но на практике всё гораздо сложнее, чем кажется.

Тем не менее, способ всё ещё актуален.

  1. Цепь должна оставаться на шине.
  2. На болгарку крепится диск (желательно не новый) толщиной в полтора-два миллиметра.
  3. Перед цепью и шиной должна стоять небольшая преграда.
  4. Угол при заточке такой же, как описано в первом способе.
  5. После процесса обязательно подтянуть цепь.

Профессионалы особенно не рекомендуют этот способ новичкам, поскольку высок риск нанести тяжёлые увечья и травмы.

Плюсы:

Минусы:

Электрическим станком

Электрические станки для заточки

Такие станки оснащены специальными функциями для заточки под под определённым углом. Благодаря станку появляется гарантия, что диск к цепи будет подведён с максимальной точностью и аккуратностью. Также существуют станки со специальными тисками для зажатия цепи. Этот способ максимально подходит для новичков, поскольку удобство и безопасность гарантированы. Стоимость такого станка напрямую зависит от его функциональности.

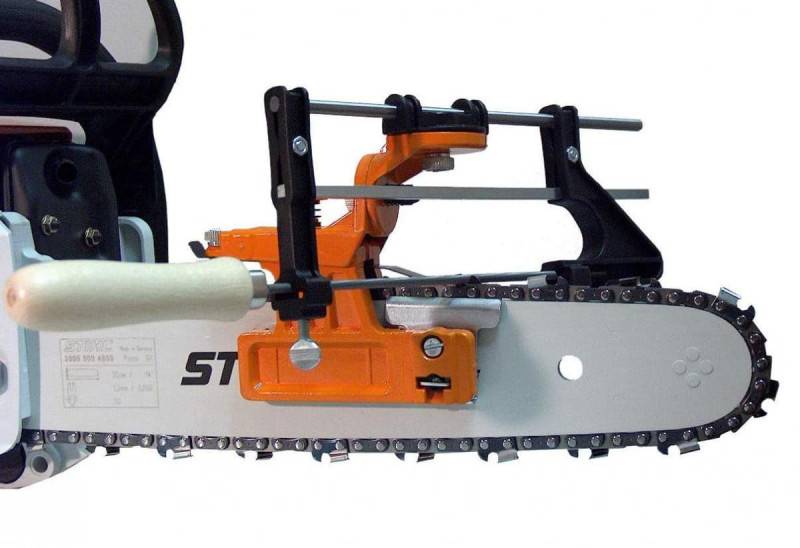

Станком с ручным приводом

На вид станок с ручным приводом напоминает лучковую пилу. Разве что на месте, где бы располагалось полотно такой пилы, находится напильник. Такой станок даёт возможность наточить и подогнать зубья бензопилы под нужный размер. В станок встроен механизм, благодаря которому можно выстроить нужный размер.

Во время процесса понадобиться всего два-три движения, после чего можно переходить к следующему зубу. Этим же станком можно наточить и ограничитель. Разница лишь в самом напильнике, а точнее – в его форме. Так как при наточке зубьев необходим круглый напильник, а при заточке ограничителя – плоский.

Плюсы:

Минусы:

Станки с ручным приводом

Советы от профессионалов

  1. Перед тем, как начать заточку каким-либо способом, нужно включить пилу примерно на минуту. Делается это для того, чтобы смазочное масло попало на каждую деталь.
  2. Обязательно время от времени затачивать цепь и никогда не откладывать это дело на потом.
  3. Наблюдать за натяжением цепи при работе. При обнаружении неполадок стоит тут же исправить их. Плохо натянутая цепь является травмоопасным предметом.

Выше описаны самые распространённые способы заточки бензопилы. Свой способ стоит выбирать исходя из умений, знаний правил безопасности и опыта работы с инструментом.

Болгарка – хорошая альтернатива

Профессиональные лесорубы считают такой метод первобытным и трудоемким. Он используется в самом крайнем случае, поскольку болгарку невозможно зафиксировать на шаблоне. По этой причине очень сложно добиться контроля соблюдения постоянного угла и глубины заточки.

Шина надежно фиксируется в тисках, чтобы во время работы исключить ее подвижность. Не стоит крепить на болгарке новый отрезной диск, лучше воспользоваться старым кругом толщиной 1,5-2 мм.

Новичкам лучше вообще не использовать такой способ – целее будут. Есть риск нанести себе серьезные увечья. Вдобавок здесь никак не обойтись без навыков работы с подобным оборудованием.

Заточка цепей бензопил ручным методом

Среди всех доступных способов, с помощью которых можно придать зубьям бензопилы первоначальную остроту, наиболее простым считается заточка при помощи напильника. Однако прежде необходимо выполнить подготовку:

  1. Цепь снять с пилы.
  2. Очистить от остатков масла, опилок и иных загрязнений.
  3. Взять сухую ветошь и пройтись по цепи для удаления мелкого мусора.
  4. Подобрать подходящие напильники (мелкий и крупный).
  5. Начать процедуру заточки.

Особое внимание следует уделить очистке цепи от остатков масла и прочих загрязнений, которая должна быть проведена наиболее тщательно. Необходимость в этой операции обусловлена не только мерой защиты от переноса грязи на руки и одежду

Хорошо очищенная цепь позволит лучше видеть её саму и звенья.

Распространены ситуации, когда между зубами или в них самих могут застревать щепки. А это является одной из причин ухудшения производительности инструмента.

Особенности заточки

Учитывая, что основу зуба образуют два отдельных элемента, процесс заточки каждого из них будет производиться по-разному. Режущая кромка, расположенная вверху, предусматривает конусную одностороннюю заточку

Важно выдержать оптимальный угол заточки, который должен находиться в пределах от 15 до 30 градусов. Причём желательно выдержать и минимальный угол заточки, поскольку это упростит вхождение пилы в древесину

Свежие записи

Бензопила или электропила — что выбрать для сада? 4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйки Секреты выращивания рассады от японцев, которые очень трепетно относятся к земле

При этом нужно учесть, что по мере уменьшения угла и металл становится тоньше, а это ускорит процесс затупления стали. При выборе угла заточки также необходимо учитывать породу древесины, которую планируется пилить.

  • Для работы с твёрдыми породами, например, дубом или лиственницей, угол заточки необходимо выдержать на уровне 30 градусов.
  • При работе с мягкими породами, например, сосной, пихтой и многими видами садовых деревьев оптимальным считается угол заточки, равный 20 градусам.
  • Если с помощью инструмента будет выполняться обрезка не очень толстых веток плодовых деревьев, то достаточным будет угол заточки в 15 градусов.

У второго зуба, который является направляющим, обычно предусмотрена двусторонняя заточка

Здесь можно не акцентировать внимание на выдерживании угла наклона режущей кромки. Необходимо помнить о том, что он не должен быть чересчур маленьким или большим

Лучше всего придерживаться среднего значения – 30 градусов.

Среди элитных моделей инструмента встречаются такие, у которых присутствует цепь с зубьями, оснащёнными усиленным лезвием. Понять, присутствует ли у бензопилы такой усилитель, можно по внешнему виду.

Обычно на краю зуба можно увидеть зафиксированную специальную режущую кромку, которая имеет совсем другой цвет и фактуру. Опознав этот элемент, можно отказаться от заточки цепи инструмента.

Это будет правильно, учитывая, что такие усилители содержат сверхпрочные сплавы, которые невозможно заточить ручным способом. Если цепь потеряла остроту, то единственным решением будет покупка новой.

Процесс заточки цепи бензопилы напильником

Чтобы произвести работу по заточке цепи с помощью напильника, необходимо выполнить следующие действия:

  • приготовить надфили подходящих размеров (мелкий и крупный);
  • поместить цепь в тиски и зафиксировать в них, тиски можно заменить струбциной;
  • приступить к заточке верхней режущей кромки;
  • сама операция должна выполняться в направлении от тела зуба к острию;
  • приступить к заточке направляющей кромки;
  • инструмент для заточки необходимо перемещать в направлении от тела к острию, время от времени меняя стороны.

В процессе заточки необходимо выдержать заданное направление движения напильника, поскольку, в противном случае это приведёт к ещё большему затуплению цепи. Причём это правило работает вне зависимости от того, используется для заточки ручное или автоматизированное приспособление.

Способы заточки бензопилы

Среди профессионалов не возникает споров, чем лучше точить цепь бензопилы. Тут ответ однозначный – тут лучше применять специальный автоматический станок, который обеспечивает максимальную точность и эффективность заточки.

Но в вопросе, как наточить цепь бензопилы в домашних условиях, мнения расходятся.

Существует три основных способа, позволяющие заточить цепь бензопилы своими руками:

  • При помощи напильников;
  • Шлифмашинкой;
  • На самодельном станке.

Заточка цепи бензопилы на станке

Если у вас имеется профессиональный станок для заточки цепи бензопилы, то трудностей тут не возникает. На сегодняшний день на рынке предлагается множество различных моделей, на которых заточка цепей бензопил производится четко, быстро и с правильными углами. Нужно просто подключить его к электросети, выставить угол заточки цепи бензопилы на станке и все. Стоит подобный электростанок относительно недорого – от 2 до 4000 рублей.

Бюджетный вариант — ручной станок для заточки цепей бензопил. Его главное отличие от электростанка невысокой себестоимости, но усилий придется приложить больше, так как заточка цепей для бензопил своими руками гораздо дольше.

В том случае, если вы не хотите делать все вручную, но не знаете, где можно заточить цепь бензопилы, обратитесь в фирменный сервис производителя – приблизительная стоимость такой услуги не превышает 200-300 рублей.

Заточка цепи бензопилы своими руками — практические советы

Заточка цепи бензопилы является, пожалуй, не сложнее чем заточка прочего режущего инструмента, но при условии наличия специальных приспособлений для её заточки. Её зуб имеет сложную геометрию. Две режущие кромки, — боковая и верхняя — из которых вторая скошена под определенным углом к линии движения цепи, делают эту операцию непростой. Цепь бензопилы Зуб цепи строгает древесину подобно рубанку, а толщина стружки регулируется высотой ограничителя.

Строгание древесины зубом бензопилы Интенсивная работа пилы приводит к быстрому затуплению цепи. В течение одного дня может потребоваться несколько заточек. Усугубляет проблему и то, что зуб быстро тупится при встрече с грунтом. Достаточно один-два раза зацепить шиной почву, и работу можно прекращать — стружка становится мелкой, и пила перестает углубляться в дерево. Острый зуб бензопилы Тупой зуб бензопилы Зуб бензопилы после столкновения с грунтом и находящимися в нем абразивом (камнем) Чем раньше затупившиеся зубья затачиваются, тем меньше материала нужно снимать при заточке, как следствие — срок службы пильной цепи более длительный.

Определить момент, когда уже требуется заточка, достаточно просто. Важным признаком является усилие подачи. Правильно заточенная цепь втягивается в рез уже при небольшом нажатии. Если наоборот, бензопила принуждается к пилению увеличенным усилием подачи, то зубья затупились. Затупившуюся цепь можно также распознать, если вместо крупной толстой стружки из реза вылетает только мелкая стружка. Стружка от работы острой цепью (стружка) и тупой цепью (мука) В этой ситуации бензопила должна срочно затачиваться.

Не пилите затупленной или дефектной пильной цепью — следствием является сильное напряжение в теле, большая циклическая нагрузка, плохие результаты резания. Кроме того, это означает уменьшение производительности, большой расход топлива и повышенный износ всех узлов бензопилы.

Низкие значения приводят к падению производительности. Так как расстояние ограничителя глубины с каждой заточкой пилы уменьшается из-за уменьшения верхней грани зуба, ограничитель глубины также нуждается в периодическом подпиливании — через 5-10 заточек цепи. Общие правила заточки цепи бензопилы Поскольку внутренний контур поверхности зуба близок по своей форме к окружности, а металл цепи достаточно мягок, цепь точат круглым напильником небольшого диаметра.

Заточка бензопилы требует точного позиционирования напильника относительно затачиваемого зуба. Его положение должно быть таким, чтобы верхний край напильника выступал по отношению к верхней грани зуба примерно на 1/5 (20%) диаметра напильника. Перед тем как точить цепь бензопилы, желательно узнать ее параметры, поскольку диаметр напильника должен выбираться в зависимости от шага цепи. Обычно он колеблется в диапазоне 4-5,5 мм.

Кроме этого, нужно, чтобы напильник располагался под углом 90° к цепи в вертикальной плоскости и 30° или 10° (см. Параметры зубьев цепи) — в горизонтальной. Выполнить все эти условия, обходясь одним только напильником, довольно сложно, поэтому при заточке пилы используются различные приспособления, позволяющие обеспечивать необходимые параметры заточки. Обычно они представляют собой наборы, идущие в комплекте к бензопилам, или приобретаемые самостоятельно в любом нормальном магазине торгующем бензопилами.

Производительная работа бензопилой в значительной степени зависит от правильной эксплуатации пильной гарнитуры, в том числе и пильной цепи.

Необходимым условием является работа острой цепью — никогда не работайте тупыми цепями.

Мы рекомендуем Вам научиться правильно затачивать цепь. Цепь всегда должна быть заточенной. Тогда пиление будет осуществляться эффективно, безопасно и точно. Профессиональные лесорубы знают, что заточенная цепь важнее сильного двигателя.

Это интересно: Достоинства и недостатки ТОП-6 популярных моделей китайских бензопил Калибр — распишем суть

Сборка станка для заточки цепей бензопил своими руками — инструкция и чертежи

Можно ли заточить цепь бензопилы самостоятельно? Несмотря на сложную конфигурацию режущей части, этот процесс осуществим в домашних условиях. Заточку можно выполнить с помощью набора надфилей, что будет долго и не всегда приведет к желаемому результату. При постоянной эксплуатации бензопилы лучше всего сделать станок, обеспечивающий лучшее качество и требуемую скорость выполнения этой процедуры.

Технология заточки

Главным режущим элементом цепи является зуб специальной формы. Он снимает древесную стружку аналогично рубанку. Но в отличие от него зуб имеет две заточенные кромки, находящиеся под углом относительно друг друга. Одна из них режет в горизонтальной плоскости, а вторая в вертикальной. При этом зубья крепятся поочередно к правой и левой сторонам цепи.

Перед тем как приступить к выбору оптимальной схемы станка для заточки цепей бензопил, необходимо ознакомиться с рекомендациями и правилами. Главным из них является соблюдение углов соприкосновения заточного инструмента и режущей части звена.

  • Передний угол, сформированный торцевым лезвием и поверхностью скольжения звена, должен составлять от 60 до 85°. Задний угол верхнего лезвия — от 50 до 60°. Угол заточки верхней режущей части – от 25 до 35°.

Последний параметр является определяющим при выборе схемы изготовления станка. Обязательное соблюдение этих размеров предъявляет жесткие требования к конструкции

Также следует обращать внимание на интенсивность воздействия заточного инструмента на режущую кромку. Недопустимо изменение конфигурации лезвий – увеличение угла среза, уменьшение его плоскости

Исключение составляет снижение высоты ограничителя пропила. Это делается только при работе с «чистой» древесиной, в которой отсутствует металлический мусор.

Ручной способ

Набор для ручной заточки

При небольшой нагрузке бензопилы заточку ее цепи можно делать вручную. Для этого понадобятся наборы надфилей и специальный шаблон. Лучше всего приобрести комплект, включающий в себя эти элементы.

Для формирования качественной режущей кромки потребуется зафиксировать цепь. Поэтому рекомендуется закрепить шину бензопилы в тисках. Таким способом можно обеспечить четкое положение каждого звена. Установив шаблон, с помощью надфилей выполняется заточка лопатки зуба и торцевого лезвия.

Однако эта технология имеет ряд особенностей, который следует учитывать.

  • Наборы рассчитаны на цепи с определенной конфигурацией – шаг 3/8” и толщиной звена 1,3 мм. Низкая скорость заточки. При значительных повреждениях режущей части вручную исправить ее конфигурацию практически невозможно. Небольшая стоимость набора – от 600 руб.

Именно поэтому при интенсивной работе предпочитают использовать полуавтоматические станки. Они имеют большую производительность, а при соблюдении технологии заточки результат по качеству всегда будет превосходить ручной способ.

Электрический станок

Целесообразно ли делать станок по заточке цепей самостоятельно? Уже на этапе проектирования и подбора комплектующих можно столкнуться с проблемой – изготовление рабочего стола. Он предназначен для фиксации цепи и регулирования звена относительно режущей кромки точильного диска.

Конструктивно он состоит из площадки, на которой расположен рабочий стол и электродвигатель с креплением абразивного элемента. С помощью системы винтов выполняется регулировка положения звена. Для большей точности на верхней части стола установлена градуированная шкала.

Т.е. для изготовления подобного устройства своими руками понадобится сделать станину, что является трудоемким и сложным процессом. Для этого потребуется с помощью токарного станка изготовить все комплектующие, предварительно рассчитав их точные размеры. Альтернатива – приобрести уже готовое основание. Однако его стоимость незначительно отличается от цены заводского станка по заточке цепей бензопил.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
