Сверлильный патрон. Как выбрать лучший?

Снятие патрона с перфоратора: ремонт, замена

Для профессионалов замена либо ремонт патрона перфоратора не составят труда. Но что же делать тем, кто строительством и ремонтом не занимается на профессиональном уровне? Поскольку любой мужчина на протяжении своей жизни хоть однажды держал в руках дрель, то он должен быть обязательно осведомлен о процессе снятия и замены ее патрона.

В первую очередь нужно определить, какой именно патрон используется в вашем перфораторе. Патрон может быть кулачковый, цанговый SDS и быстрозажимный. Последний, в свою очередь, бывает одно- и двухгильзовый. В кулачковом патроне крепление сверла осуществляется с помощью ключа, чего не скажешь о цанговых SDS, быстрозажимных. Для замены сверла в цанговом SDS патроне потребуется только его провернуть.

Замену патрона на перфораторе нужно начинать с изучения креплений. Держится он винтовым стержнем либо же шпинделем. В большинстве случаев снятие патрон не составляет особого труда. Однако иногда встречается более крепкая фиксация, требующая терпения, а также дополнительных инструментов. Крепко зафиксированный патрон можно снять с помощью молотка, ключа и отвертки. Снятие происходит таким образом:

• нужно постучать по головке винта для ослабления фиксации;
• открутить с помощью отвертки;
• зажать патрон в ключе/тисках и прокрутить шпиндель.

Устройство патрона перфоратора

Почти любой строительный инструмент универсален, и перфоратор не стал исключением. Для них имеется много различных насадок, патронов, переходников. Основа для произведения любой работы — патрон. Переходник для перфоратора используют для установки сверла, непосредственно снятого с обычной дрели. Как насадки, так и сверла обладают огромным разнообразием и выбираются в соответствии с поставленными задачами.

Дома нужно всегда держать сменный патрон для перфоратора, так как в любой момент один вполне может выйти из строя. Необходимо отметить тот факт, что для каждого вида работы лучше использовать различные патроны. Основные виды патронов:

• быстрозажимной: прекрасно подходит в случае частой смены насадок во время работы;
• ключевой: предназначается для больших сверл.

Чтобы знать, как произвести ремонт патрона перфоратора, нужно изучить его непосредственное устройство. В свое время крепление сверла производилось с помощью подвижных кулачков, но прогресс на месте не стоит. В SDS сверла фиксируются с помощью 2-х направляющих клиньев, а также 2-х стопорных шариков. Отличие SDS-plus и SDS-max лишь в количестве направляющих клиньев. Так, крепление получается надежным и быстрым.

Упростилось фиксирование самой насадки: необходимо вставить в гнездо патрона выбранную насадку, слегка надавить, дождаться щелчка. Так, насадка будет хорошо зафиксирована. И съем сверла не представляет особой сложности: нужно нажать на подвижную крышку, в результате чего извлечется бур.

Дополнительно перфоратор может включать компоненты в виде:

• регулятора оборотов;
• электронного реверса;
• щеточного реверса;
• системы быстрой замены;
• иммобилайзера;
• индикаторов;
• антивибрационной системы;
• фрикционной муфты.

Как разбирается патрон перфоратора

В процессе разборки патрона нужно учесть производителя, так как и разборка патрона перфоратора существенно отличается. Сегодня к списку популярных можно отнести:

• патроны для перфоратора bosch;
• патроны для перфоратора makita;
• патроны для перфоратора интерскол.

Рассмотрим процесс разборки на примере патрона на перфоратор фирмы Бош:

1. Отодвинуть пластиковую часть, снять резиновый уплотнитель.
2. С помощью отвертки аккуратно снять фиксирующее кольцо.
3. Затем фиксирующая шайба.
4. За шайбой находится второе кольцо. Его нужно повернуть и снять, поддев отверткой.
5. За пластиковой частью расположен SDS зажим, который состоит из пружины, шайбы и шарика. Первым нужно вынуть шарик, после шайбу и пружину.

Разборка патрона производится с различными целями в виде:

• ремонта;
• замены отдельных деталей;
• чистки;
• смазки.

Патрон для перфоратора Макита разбирается идентично, за исключением отдельных нюансов, учитывающихся из конструкции патрона.

Замена патрона на перфораторе + (Видео)

Как отмечалось ранее, не любой патрон сможет подойти на любую дрель. Мы рассмотрели, как производится процесс снятия, разборки патрона. Для установки нового патрона нужно выполнить следующие этапы в виде:

• наворачивания патрона на дрель;
• вставки винта в гнездо;
• закручивания винта при помощи отвертки.

Классификация

1. Быстросменный сверлильный патрон используется со сменной втулкой для свёрл с коническим хвостовиком;
2. Предохранительный патрон для нарезания резьбы в глухих и сквозных отверстиях имеет более сложное строение. Состоит он из кулачков муфты, ведомых полумуфт, основной кулачковой муфты, пружины и регулировочной гайки. Используется он как держатель для меитчиков.
3. Цанговый сверлильный патрон состоит из хвостовика, соединённого с цилиндрической частью. Между зажимом и хвостовиком внутри патрона находится разрезная втулка.
4. Двухкулачковый сверлильный патрон зажимает сверло благодаря внутренним зацепам в верхней части патрона, фиксируемым пружиной. Чем и объясняется его особенность применения для тонких свёрл и использования при небольших нагрузках на сверло.

Только сверлильные патроны с ключом, имеющие конус Морзе имеют соответствующие требования по ГОСТ 8522-79, встретив указание на гост соответствие по размеру используемых при данном размере конуса Морзе можно определить по таблице. Быстрозажимной не имеет конуса, но в отличие от своего собрата с ключом имеет внутреннюю резьбу, диапазон которой обязательно указывается в маркировке.

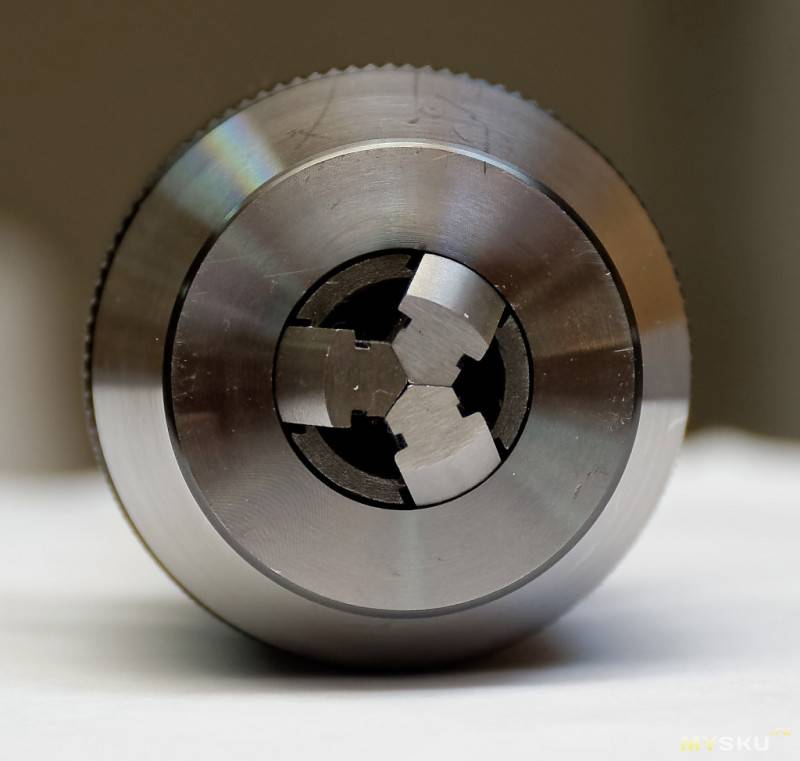

Трёхкулачковый

Маркировка чаще всего выглядит так (на изделиях российских производителей):

• ПСК 3-16 говорит о диапазоне диаметров сверл в мм;
• КМ В12;  В16;  В18 – что указывает на конус Морзе соединительного отверстия;
• ГОСТ 8522-79 – такое обозначение в маркировке однозначно указывает на соответствие по всем параметрам в таблице, составленной в 79 году.

Маркировка на быстрозажимной имеет только указание на размер внутренней резьбы и диапазон диаметров зажимаемых свёрл.

Трёхкулачковый патрон для сверлильного станка, с фиксацией сверла ключом, соответствует не только ГОСТ 8522-79, но его конус Морзе отвечает стандартам СЭВ 148-75. Что делает сверлильные патроны, выпущенные в России в соответствии с ГОСТ 8522-79, пригодными для сверлильного станка зарубежных производителей, работающих по международным стандартам.

Размеры по ГОСТ 8522-79 – это строгое указание по соответствию типоразмера по диапазону зажима и допустимому радиальному биению. В то же время соответствие основным параметрам не является указанием на определённую конструкцию. Выглядеть сверлильные патроны могут по-разному:

• по форме и длине рабочей части;
• наличию или отсутствию пластикового, предохраняющего корпуса;
• методу крепления основных частей патрона между собой,
• цвету сплава.

Конус Морзе изменяется в большую сторону с возрастанием номера типоразмера. Вместе с размером изменяются допуски радиального биения.

Например, конус Морзе  В16 имеют сверлильные патроны 10 и 13 типоразмеров. Эти цифры соответствуют верхнему параметру зажима сверла, нижний устанавливается ГОСТ 8522-79. С конусом Морзе  В18 изготавливается патрон № 16 по этой же таблице. Его минимальный зажим 3 мм, максимальный – 16 мм.

Быстрозажимной патрон необходимо подбирать в соответствии с размерами крепёжного отверстия и резьбы станка. Ключевые патроны, благодаря конусу Морзе, имеют преимущество. Конусные переходники позволяют устанавливать на станок патроны с меньшим или большим конусом Морзе, расширяя возможности станка.

Наиболее выносливый быстрозажимной патрон, но он же и самый дорогой – это прецизионный быстросменный патрон. Он идеален для станка, работающего на больших оборотах. Конусные хвостовики делают прецизионный быстрозажимной патрон универсальным.

Классификация сверлильных патронов

Существуют следующие виды:

1. Предохранительный — для нарезания резьбы в сквозных и глухих отверстиях. Он состоит из ведомых полумуфт, кулачков муфты, регулировочной гайки, пружины и основной кулачковой муфты. Применяется как держатель для метчиков.
2. Сверлильный быстросменный — применяется с коническим хвостовиком со сменной втулкой для сверл.
3. Сверлильный двухкулачковый — зажимает сверло за счет внутренних зацепов сверху патрона, которые фиксируются пружиной. Чем и обусловлена его особенность использования для тонких сверл и применения во время небольших нагрузок на сверло.
4. Сверлильный цанговый — состоит из хвостовика, который соединен с цилиндрической частью. Между хвостовиком и зажимом внутри патрона расположена разрезная втулка.

Лишь сверлильные патроны с ключом обладают необходимыми требованиями с учетом ГОСТ 8522–79 . Быстрозажимной изготавливается без конуса, однако в отличие его собрата с ключом, имеет внутреннюю резьбу, ее диапазон непременно указан в маркировке.

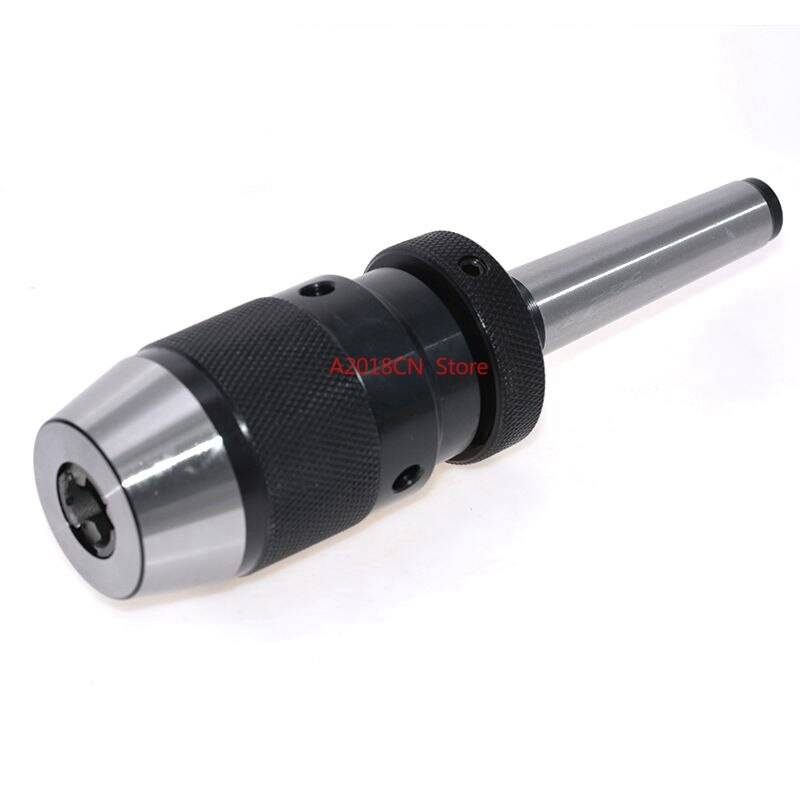

Патроны с конусом Морзе

Такие конструкции характерны для оборудования, где предусмотрено соответствующее конусное крепление. Размеры оснастки должны строго соответствовать нормам ГОСТ 8255-79. Ключевым требованием считается максимальное снижение радиального биения инструмента, и допуск по нижней границе закрепления сверла в патроне.

Типоразмеры рассматриваемой оснастки для сверлильного станка различаются по следующим параметрам:

По диапазону диаметров крепёжной части сверла, которое может быть установлено в патроне.
По конструкции зажимного узла: ключ, зажимная гайка (с фиксирующим кольцом или без него).
По конструктивному оформлению внешней поверхности патрона (ГОСТом не ограничивается).

Конусы Морзе в сверле и патроне должны совпадать. Малейшее отклонение снижает усилие зажима и вызывает биение сверла даже при незначительных продольных нагрузках на инструмент.

Конус Морзе, названный в честь его изобретателя Стивена Морзе, представляет собой конический элемент, обладающий способностью к самоцентрированию. Для универсализации крепления изготавливается большая линейка переходных втулок с одного размера конуса Морзе на другой. Маркировка таких втулок обязательно включает в себя букву «В» и две цифры, характеризующие высоту конической части: например, обозначение В24 указывает, что этот конус Морзе имеет высоту 24 мм. Встречается и прежняя маркировка — от КМ-0 до КМ-7 (старое обозначение привязывалось к метрическим конусам, а сами конусы Морзе были примерно вдвое длиннее).

Патрон с конусом обеспечивает возможность своей удобной и соосной установки в шпиндельной головке сверлильного станка, ведь демонтировать конус Морзе с патрона значительно удобнее, чем со шпинделя. Наличие конуса Морзе, как переходной детали от патрона к шпинделю, предохраняет элементы оснастки от разрушения в случае перегрузки по крутящему моменту. В этом случае всё ограничивается только конусом, в то время как сам патрон остаётся неповреждённым.

Рассчитаны патроны с конусом Морзе для применения со свёрлами диаметром от 16 до 30 мм. В комплект входит также зажимной ключ. Такая инструментальная оснастка выпускается в соответствии с нормативными требованиями ISO 148-95, что делает патроны вполне унифицированным инструментом. Они с успехом могут быть применены как на отечественном оборудовании, так и для сверлильных станков импортного производства.

https://youtube.com/watch?v=cSMT5sOl_YM%3F

Возможные проблемы

Патрон шуруповерта остается наиболее уязвимой его частью, связано это с постоянными манипуляциями, необходимыми для смены рабочего инструмента. Этот основной недостаток узла, вызван самой логикой его существования. Избежать периодических замен патрона при интенсивной эксплуатации шуруповерта невозможно. Узел при работе инструмента постоянно испытывает напряжение, которое трудно сочетается с подвижностью отдельных его деталей.

Неполадки в работе патрона определить просто. Первым сигналом будут частые провороты сверла, вначале малого диаметра, а потом и все большего. Со временем в процессе работы могут начать выскакивать биты. В некоторых случаях нарушается центровка и сверло активно «бьет», это явление не только неприятно, но и довольно опасно, так как становится причиной слома сверла. На быстрых оборотах его осколок может нанести серьезную травму.

Неправильно зажатая бита может стать причиной повышенного расхода материала из-за его непреднамеренной порчи и также стать причиной травмы при закручивании самореза

Выбирая новый патрон взамен изношенного, необходимо обратить внимание на заводскую маркировку

Как выбрать патрон для шуруповёрта, смотрите в видео ниже.

Классификация

1. Быстросменный сверлильный патрон используется со сменной втулкой для свёрл с коническим хвостовиком;
2. Предохранительный патрон для нарезания резьбы в глухих и сквозных отверстиях имеет более сложное строение. Состоит он из кулачков муфты, ведомых полумуфт, основной кулачковой муфты, пружины и регулировочной гайки. Используется он как держатель для меитчиков.
3. Цанговый сверлильный патрон состоит из хвостовика, соединённого с цилиндрической частью. Между зажимом и хвостовиком внутри патрона находится разрезная втулка.
4. Двухкулачковый сверлильный патрон зажимает сверло благодаря внутренним зацепам в верхней части патрона, фиксируемым пружиной. Чем и объясняется его особенность применения для тонких свёрл и использования при небольших нагрузках на сверло.

Только сверлильные патроны с ключом, имеющие конус Морзе имеют соответствующие требования по ГОСТ 8522-79, встретив указание на гост соответствие по размеру используемых при данном размере конуса Морзе можно определить по таблице. Быстрозажимной не имеет конуса, но в отличие от своего собрата с ключом имеет внутреннюю резьбу, диапазон которой обязательно указывается в маркировке.

Трёхкулачковый

Маркировка чаще всего выглядит так (на изделиях российских производителей):

• ПСК 3-16 говорит о диапазоне диаметров сверл в мм;
• КМ В12; В16; В18 – что указывает на конус Морзе соединительного отверстия;
• ГОСТ 8522-79 – такое обозначение в маркировке однозначно указывает на соответствие по всем параметрам в таблице, составленной в 79 году.

Скачать ГОСТ 8522-79 «Патроны сверлильные трехкулачковые»

Маркировка на быстрозажимной имеет только указание на размер внутренней резьбы и диапазон диаметров зажимаемых свёрл.

Трёхкулачковый патрон для сверлильного станка, с фиксацией сверла ключом, соответствует не только ГОСТ 8522-79, но его конус Морзе отвечает стандартам СЭВ 148-75. Что делает сверлильные патроны, выпущенные в России в соответствии с ГОСТ 8522-79, пригодными для сверлильного станка зарубежных производителей, работающих по международным стандартам.

Размеры по ГОСТ 8522-79 – это строгое указание по соответствию типоразмера по диапазону зажима и допустимому радиальному биению. В то же время соответствие основным параметрам не является указанием на определённую конструкцию. Выглядеть сверлильные патроны могут по-разному:

• по форме и длине рабочей части;
• наличию или отсутствию пластикового, предохраняющего корпуса;
• методу крепления основных частей патрона между собой,
• цвету сплава.

Конус Морзе изменяется в большую сторону с возрастанием номера типоразмера. Вместе с размером изменяются допуски радиального биения.

Например, конус Морзе В16 имеют сверлильные патроны 10 и 13 типоразмеров. Эти цифры соответствуют верхнему параметру зажима сверла, нижний устанавливается ГОСТ 8522-79. С конусом Морзе В18 изготавливается патрон № 16 по этой же таблице. Его минимальный зажим 3 мм, максимальный – 16 мм.

Быстрозажимной патрон необходимо подбирать в соответствии с размерами крепёжного отверстия и резьбы станка. Ключевые патроны, благодаря конусу Морзе, имеют преимущество. Конусные переходники позволяют устанавливать на станок патроны с меньшим или большим конусом Морзе, расширяя возможности станка.

Наиболее выносливый быстрозажимной патрон, но он же и самый дорогой – это прецизионный быстросменный патрон. Он идеален для станка, работающего на больших оборотах. Конусные хвостовики делают прецизионный быстрозажимной патрон универсальным.

Лучший сверлильный станок по стеклу

Горизонтальный портативный станок MultiDrill разработан для производства отверстий в стеклянном полотне или заготовках. Сборка происходит в Италии на автоматизированном оборудовании. Подходит для мелкосерийного и крупного производства.

Характеристики:

• электропитание – 220 В или 50/60 Гц;
• крепление сверла – прямой хвост;
• вес – 8 кг.

Плюсы:

• количество скоростей – 5;
• стальной шпиндель;
• высокоточная центровка шпинделя;
• стальное устойчивое основание;
• крепится на присоски;

Диапазон толщины обрабатываемого материала – от 4 до 20 мм

• размер сверл – 4-75 мм;
• компактные размеры;
• доступность комплектующих и расходных материалов под заказ у официальных дилеров;
• подача смазывающе-охлаждающей жидкости, которую можно заменить на воду;
• обработка полотна любого размера.

Минусы:

• подходят только специальные алмазные сверла;
• шумный в рабочем состоянии.

Механические неисправности

К часто встречающимся механическим неисправностям можно отнести выход из строя зажимного патрона.
А как снять патрон с шуруповерта и заменить его?
Сразу отметим, что замена патрона на электродрели, шуруповерте, перфораторе абсолютно одинаковы.
Причина выхода зажимного патрона чаще всего в износе зажимных кулачков. Это самая серьезная неисправность электродрели. Без полной замены зажимного патрона не обойтись. А как снять патрон с дрели покажет видео.

Кстати! Приводимый способ замены патрона подходит для любых современных моделей не только электродрелей, но и перфораторов, шуруповертов, поскольку все приведенные конструкции предусматривают именно такой способ крепления патрона.

А вот у дрелей советского производства патрон держится на конусе Морзе и закручивается винтом. А как снять патрон с конуса? Для этого можно воспользоваться съемником для подшипников или сбить при помощи молотка.

Внимание! Купив новый электроинструмент с патроном, обязательно снимите патрон и тщательно смажьте все соприкасающиеся детали и резьбы. https://www.youtube.com/embed/6j2Kyg. https://youtube.com/watch?v=6j2Kyg

https://youtube.com/watch?v=6j2Kyg

Видео:

N8vfY1. Порядок замены кулачкового патрона электродрели
Для разборки электродрели проверьте отключение ее кабеля от электрической сети.
При помощи специального ключа разведите кулачки патрона до максимально возможного положения.
Если взглянуть внутрь раскрытого патрона, то чаще всего можно увидеть винт, предназначенный для крепления кулачкового патрона к валу электродвигателя.
Как правило, винт выкручивается при помощи крестовой отвертки.Помните! Резьба у фиксирующего винта левая, и откручивается он вращением отвертки по часовой стрелке.
Выкручивайте винт, вставляйте в патрон на место сверла Г-образный ключ-шестигранник и зажмите его.

Если у винта стерта шляпка, и вы не можете его выкрутить при помощи отвертки, поступайте таким образом. Возьмите вторую дрель, вставьте в нее сверло диаметром шляпки винта и приступайте к высверливанию винта. Все кончится тем, что при высверливании винт выкрутится.

Вставьте рожковый ключ на вал электродвигателя у основания зажимного патрона. Есть модели, в которых зазор между зажимным патроном и корпусом очень малый. Придется ключ подобрать или подпилить по толщине. Ключ необходим для фиксации вала электродвигателя.
У моделей более ранних выпусков прорезей под ключ на валу нет. В этом случае надо разобрать корпус дрели, снять одну крышку. Зажать одновременно ведомую шестерню вала патрона и вентилятор охлаждения и резким движением против часовой стрелки попробовать открутить патрон.

Но вернемся к варианту с ключом.
Теперь, положив дрель на деревянную плоскость и фиксируя вал при помощи ключика, ударьте деревянным или резиновым молотком по выступающему хвосту ключа-шестигранника против часовой стрелки.
Патрон крепится на валу по резьбе.
Вращая патрон против часовой стрелки, снимите его с электродрели.
Если нет Г-образного шестигранного ключа, можно воспользоваться сверлом подходящего диаметра, которое втравляется в одно из трех отверстий для зажимного ключа.

Обследуйте патрон. При полном выходе кулачков из строя, замените патрон на дрели новым. Установите новый зажимной патрон на дрель, выполнив все операции в обратной последовательности.
Помните! Устанавливая новый зажимной патрон, обязательно смазывайте все трущиеся части. Особенно это касается резьбовых соединений.

Это мы рассмотрели случай, когда надо заменить кулачковый патрон. Но ведь выпускаются электроинструменты и с быстрозажимными патронами.

Быстрозажимные патроны позволяют в считанные секунды заменить сверло, не используя никаких дополнительных инструментов или приспособлений.
Быстрозажимные патроны подразделяются на одномуфтовые и двухмуфтовые.
У конструкции одномуфтового патрона устанавливается специальный механизм, который блокирует вал в момент замены инструмента. Операцию по замене можно выполнять одной рукой.
У двухмуфтового патрона смена инструмента выполняется двумя руками. Одной рукой держится первая муфта, второй рукой закручивается другая муфта.
Но быстрозажимные конструкции не надежно крепят инструмент, особенно в ударном режиме. А использование пластмассы для их изготовления часто приводит к поломке патронов.
Кулачковый патрон более надежен, да и применяемые детали в нем изготавливаются только из металла. Для крепления инструмента необходимо использовать специальный зажимной ключ.

Лучший сверлильный станок российского производства

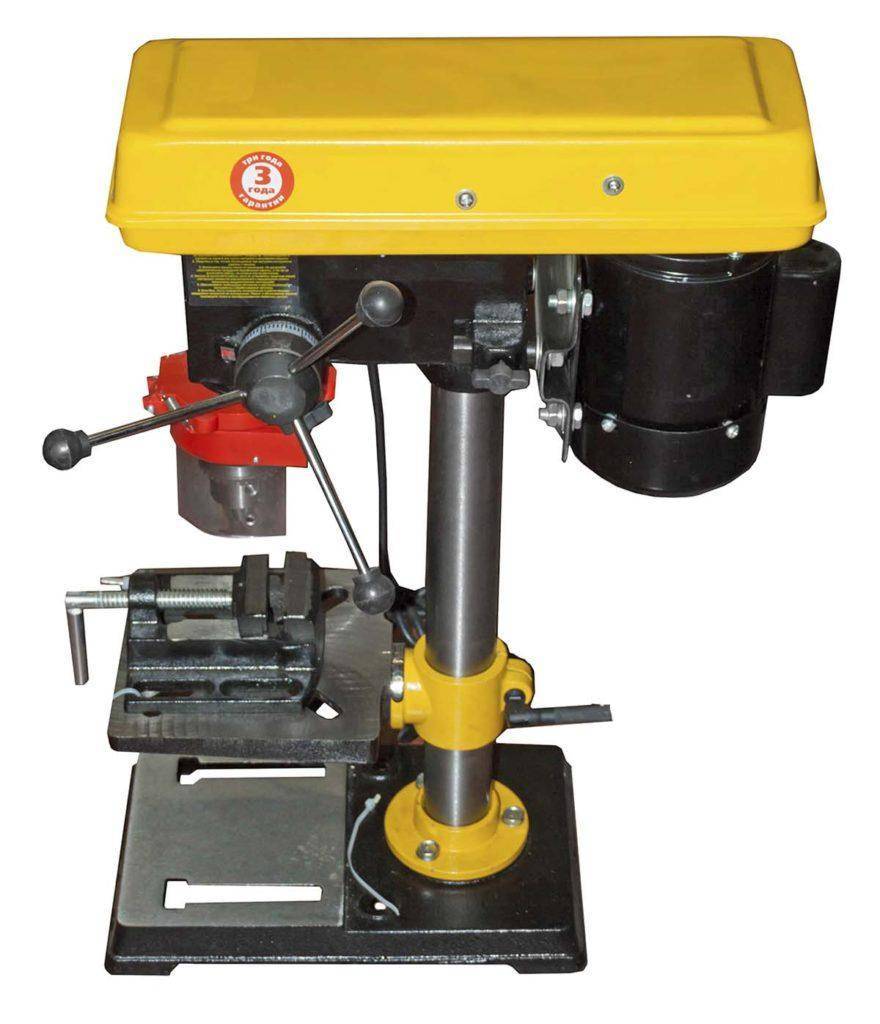

ЗУБР ЗСС-550 предназначается для проделывания несквозных высокоточных отверстий.

Характеристики:

• доступный размер сверла – до 16 мм;
• патрон ключевого типа;
• конус шпинделя – МК-2;
• мощность – 550 Вт;
• обрабатываемый материал – металл;
• система СОЖ не предусмотрена;
• напряжение – 220 В;
• вес – 48 кг;
• количество скоростей – 5.

Плюсы:

• регулировка глубины обрабатываемых отверстий обеспечивается эргономичным рычагом с пластиковыми накладками;
• разноуровневые скоростные режимы − залог удобства и производительности работ;
• пластиковая просвечивающаяся накладка защищает от стружки и открывает обзор;
• устойчивое основание;
• функциональность рабочего стола за счет его передвижения.

Минусы:

• невозможность проделывания сквозных отверстий и их обработки;
• размер приделываемых отверстий до 16 мм;
• шумный ход;
• обработка только металлических заготовок.

Быстрофункционирующий патрон сверлильный самозажимной

Механизм стандартных патронов не гарантирует хорошего центрирования и прочного крепления зажимаемого режущего приспособления, что, конечно, вызывает затраты времени при частой смене инструмента во время работы.

Патрон сверлильный состоит из следующих элементов: корпуса, в котором, благодаря гайке, имеются обойма, а также винтового хвостовика с левой резьбой. Между гайкой и хвостовиком расположен шарикоподшипник. В обойме на равных друг от друга промежутках профрезерованы 3 паза, в них помещены кулачки. На верхней части винта прорезаны 3 радиальных Г-образных паза, предусмотренных для подвижного радиального соединения кулачков с винтом.

При вращении хвостовика по отношению к корпусу патрона, винт развинчивается либо завинчивается и передает кулачкам осевой, а также радиальный ход, принуждая их скользить и внутри корпусного конуса, и по бортику обоймы. Данным методом осуществляется совмещенное аксиальное, а также радиальное передвижение кулачков и совершается зажим либо освобождение прибора.

При сверлении хвостовик проворачивается в корпусе сверлильного патрона по часовой и выворачивает винт, смещающий кулачки и усиливающий зажим сверла. При смене сверла нужно, поддерживая хвостовик, вращать остов против часовой, при этом винт перемещает кулачки и совершает их разжим. С использованием шариковой опоры можно быстро совершить разжим, даже когда деталь сильно затянута.

Лучшие радиально-сверлильные станки

Рабочие характеристики радиально сверлильных станков позволяют выполнять зенкование, нарезание резьбы, обработку фасок. Особенностью этого вида оборудования является подвижная сверлильная голова, которая перемещается по горизонтали, вокруг своей оси, наклоняется под разными углами. При этом заготовка остается фиксированной, что позволяет добиться высокой точности обработки

Наша команда рассмотрела 5 моделей и предлагает обратить внимание на два станка, которые отличаются высокой производительностью, повышенным моторесурсом, точностью направляющих

Энкор Корвет-48

Станок с асинхронным электродвигателем мощностью 550 Вт, от перегрузок мотор надежно защищен ременной передачей. Оператор может выбрать одну из пяти скоростей в диапазоне от 500 до 2450 об/мин, что позволяет обрабатывать дерево, пластик, металл. Шпиндель можно наклонить вправо и влево, а ход по горизонтали составляет 320 мм. Патрон В16 надежно фиксирует режущий инструмент, диаметр сверла можно варьировать от 3 до 16 мм.

Особое внимание инженеры уделили безопасности. Защитный экран предотвращает попадание стружки в глаза, а магнитный пускатель препятствует самопроизвольному пуску

При открытии верхнего кожуха для планового обслуживания, концевой выключатель обесточивает электродвигатель. Рукояти опускания шпинделя выполнены с пластиковыми наконечниками, что улучшает эргономику и повышает точность.

Достоинства:

• Поворот рабочего стола на заданный угол;
• Тиски в комплекте;
• Механизм сверления глухих отверстий на заданную глубину;
• Хорошая устойчивость;
• Низкий уровень шума.

Недостатки:

Недостаточное охлаждение двигателя.

Optimum OPTIdrill RD3 D3049030

Модель создана немецкими инженерами для небольших производственных предприятий и мастерских. Предназначен станок для работы с крупногабаритными заготовками из стали, пластика и дерева. Особенностью конструкции является массивная станина и шлифованные поверхности рабочего стола. Это обеспечивает точность при выполнении операций за счет отсутствия вибраций.

Шпиндель приводит в движение надежный двухступенчатый электродвигатель 1100 Вт, укомплектованный электрическим тормозом. Оператор может выбрать одну из 10 скоростей в диапазоне от 155 до 2250 об/мин. Плавная регулировка оборотов и наличие реверса увеличивают производительность. Для аварийной остановки предусмотрена кнопка экстренного отключения питания, а передача надежно защищена металлическим кожухом.

Достоинства:

• Эффективная система охлаждения;
• Высокоточные шарикоподшипники шпинделя;
• Высота рабочей части регулируется эргономичной рукояткой;
• Два Т-образных паза на рабочем столе;
• Массивная колонна диаметром 115 мм;
• Ход пиноли шпинделя 130 мм.

Недостатки:

Высокая цена.

Лучшие микрометры

Разборка и сборка патронов

Бывают случаи, когда для нормального продолжения службы патрона ему необходима детальная чистка. Разобрать можно практически любой, а собрать обратно — нет. Быстрозажимной часто имеет кожух, под которым скрыты его составляющие. В этом случае разобрать или применить поверхностную чистку деталей придётся определить, сняв пластиковый кожух.

Чаще всего разобрать можно при помощи грубой физической силы, зажав его в тисках и постукивая молоточком по тыльной стороне. Тот способ применим для сборных конструкций, детали которых сделаны из толстого металла, но не из единого куска метала.

Разобрать кулачковый быстрозажимной, где венец с обоймой составляют монолит, при помощи одной только силы не удастся. Ввиду его конструкции может понадобиться нагревающий инструмент. Например, строительный фен способный дать металлу нагрев до 250 ⁰ C. прежде чем вставить патрон вращающимся кольцом в тиски, необходимо спрятать его кулачки внутрь. Нагрев вращающегося кольца необходимо производить снаружи, охлаждая его изнутри при помощи хлопчатого материала вставленного внутрь, который в процессе нагревания детали периодически поливается холодной водой.

После достаточной температуры нагрева можно выбить основу из кольца, которое так и останется в тисках. При сборке также потребуется нагревание детали.

Посадочное место

Оно может быть резьбовым либо конусным. На большинстве современных моделей используется резьбовое соединение. Однако иногда оно бывает и конусным — в основном на дрелях с патроном под максимальный хвостовик 16 мм.

Резьбовое соединение

Резьба может быть метрической, но в большинстве случаев на современных дрелях она идет дюймовая. Производители всегда пишут прямо на патроне, какая у него резьба, если он, конечно же, резьбовой.

Дюймовая резьба бывает следующих размеров:

• 1/4″
• 3/8″
• 5/8″
• 1/2″

Резьбовой патрон с маркировкой 1,5 — 13 мм — 1/2

При этом самыми распространенными являются 3/8 и 1/2. Эти две посадки могут использоваться на патронах с максимальным зажимаемым хвостовиком на 10 и 13 мм. Посадка 1/2 редко, но еще встречается и на патронах с зажимом до 16 мм. 1/4 — это посадка на патронах до 6,5 мм, а 5/8 — опять же до 16.

Метрическая резьба бывает только М12. Применяется для патронов с зажимом до 10, 13 и 16 мм.

Конусное посадочное место может иметь обозначение В12, В16 и В18. Цифры обозначают диаметр в миллиметрах. Применяются они на патронах с зажимом до 10, 13 и 16 мм. Причем с последним диаметром чаще всего.

Конусная посадкаКонусный патрон с маркировкой 3-13 мм В16

Это все, что я хотел сказать о размерах дрелевых патронов. Надеюсь, что помог вам со всем этим разобраться. Статью же на этом заканчиваю — до новых встреч!

Возможные проблемы при работе с патроном

Патроны для дрели представляют собой важную деталь инструмента, поэтому следует знать возможные виды поломок данной детали. К ним относятся:

• Выпадение детали. Случаи хотя и редки, но возможные для конусных видов патронов. Если изделие слетело с конуса инструмента, то следует ситуацию исправить следующим образом: нагреть изделие в масле до 110 градусов, после чего надеть на конус инструмента. Если данная процедура сложна к исполнению, то следует заменить патрон.
• Заклинили зажимные губки. При заклинивании губок, что случается достаточно часто, потребуется снять изделие, разобрать его, почистить, смазать, после чего вернуть на место. Данные действия описаны в видеоролике.
• Биение. В случае возникновения биения рекомендуется попытаться отыскать причину. Если же причину установить не представляется возможным, то устройство подлежит замене.

Интервал и необходимость замены патрона, зависит от разных причин. Сильно влияют: особенности эксплуатации, качество самого патрона, манера работы с инструментом. Если возникшую неполадку не удается обнаружить или устранить, то лучше всего приобрести новое изделие.

Это интересно: Плитка в марокканском стиле — восточные нотки в интерьере
