Штроборез-насадка на болгарку. Своими руками, чертёж

Для чего нужно штробить стену?

Итак, штробление – это выдалбливание канавок в стенах и потолке для прокладывания электрической проводки, систем трубопровода. Чтобы уложить и спрятать электрические, антенные или телефонные провода и кабели, тоже применяем штробление. Когда устанавливаем кондиционер, стену тоже необходимо штробить.

Если нужно спрятать уже существующую проводку, проделываем в толще штукатурки или бетона канал (штробу), укладываем туда провода или кабель и зашпаклевываем. Штробим стены и тогда, когда нужно смонтировать внутренние модели электрических розеток или выключателей.

Такие модели встраиваются внутрь стены, поэтому нужно продолбить круглую ямку, соответствующую размерам выключателя или розетки.

Расширяем функциональность самодельного бороздодела

Далеко не всегда можно заранее сказать, какой должна быть глубина борозд для укладки электрической проводки. Поэтому потребуется несколько усовершенствовать самодельный штроборез, наделить его функцией регулировки данного параметра. Ничего сложного в этом нет:

нижнюю часть защитного кожуха выполняем из нескольких тонких уголков;
прикрепляем ее к верхней части с помощью длинного регулировочного винта;
в случае необходимости отрегулировать глубину пропила просто вращаем винт в ту или иную сторону;
фиксируем нижнюю часть в заданном положении с помощью крепежного болта:
чтобы после подъема кожуха пыль не просачивалась наружу, можно использовать съемные боковины, обеспечивающие дополнительную защиту.

Все приведенные выше рекомендации позволяют сэкономить деньги и сделать бороздодел, практически не отличающийся по своей функциональности от профессионального инструмента

Но не забывайте о том, что болгарка не рассчитана на столь серьезные нагрузки, используйте ее предельно осторожно и периодически выключайте, чтобы не допускать сильного перегрева. В противном случае существует риск отказа двигателя, что повлечет за собой дополнительные расходы

Какие задачи решает электрический инструмент для борозд?

Лучший штроборез по бетону, конечно, электрический. Инструменты такого типа пригодны для изготовления борозд не только в кирпичных стенах, но также и в железобетонных, и даже каменных конструкциях. Согласитесь, справиться с этим вручную было бы невозможно. По конструкции такой инструмент напоминает угловую шлифовальную машину. Такой агрегат способен нарезать борозды при помощи дисков, диаметр которых около 150 мм. Диски закрепляются так же, как и на шлифмашинах.

При работе образуется большое количество пыли, и от нее нужно своевременно избавляться. Поэтому всегда вместе с данным инструментом необходимо параллельно работать и пылесосом. В основном, все современные модели инструмента оснащены дополнительно специальной системой, которая осуществляет подключение пылесоса прямо к бороздоделу. Это удобно, и хорошая помощь для откачки пыли

Важно при работе с данным инструментом иметь спецодежду: а это и очки, и респираторы, и наушники от шума

Есть электрические инструменты, специально предназначенные для бетона. Они отличаются имеющимися резиновыми валиками, которые облегчают передвижение инструмента по рабочей площади. Работа встроенного аппарата начинает движение электромотора вращающимся телом с несколькими резцами. Для удобства у инструмента приделаны держатели для рук. Часто при работе таким аппаратом нужны дополнительные инструменты, без которых не сделать работу правильно и качественно. Трудно справиться с работой в этом случае без уровня, линейки и карандаша для разметки.

https://youtube.com/watch?v=YikOFzaEgF0

Штробление стен болгаркой или эффективность этого инструмента

Проделать канал болгаркой можно в стенах из таких материалов, как кирпич, бетон, шлакоблок, кафель, плитку, а также прочие виды материалов. Для дробления этих материалов применяются специализированные насадки — диски с алмазным напылением. Процесс, как сделать штробу болгаркой, заключается в выполнении следующих действий:

Выполнить разметку — это самая главная часть работ, которая заключается в нанесении линий при помощи маркера или карандаша на поверхность стены. Для нанесения разметки понадобится карандаш, рулетка, а также правило или водный уровень. При нанесении разметки надо делать линии более жирными, чтобы при перемещении режущего инструмента, их было видно
Прорезка канавки — заключается в «прохождении» инструментом по расчерченным линиям. Инструмент нужно держать крепко, и перемещать его медленно

При этом немаловажно надевать специальные защитные средства, как очки, респиратор и перчатки
Проделывание канала — после прорезывания линий режущим диском, понадобится вырубить остатки бетона. Эти остатки следует удалить при помощи молотка с зубилом или перфоратора

На болгарку можно закрепить два диска, как и на штроборезе. Это позволит за один раз выполнить двойную работу. За один «проход» инструментом получается готовый канал. При работе по проделыванию аккуратного канала происходит выделение большого количества пыли. Чтобы исключить оседание пыли в помещении, где уже завершен ремонт, применяется специальная насадка, к которой подключается пылесос. Пылесос всасывает всю выделяющуюся пыль, возникающую в процессе дробления бетона.

Это интересно! В конструкции УШМ следует использовать исключительно алмазные круги, которые предназначены для резки бетона. Применение абразивных и прочих видов дисков недопустимо. Исключение составляет применение пильных дисков с зубьями, которые можно установить в шпиндель болгарки для вырезания канала в деревянной стенке.

Лучшие штроборезы для дома и работы до 10 000 рублей

Hammer STR 150

Относительно недорогой штроборез для работ по дому и нечастых заказов. Размер диска здесь составляет 150 мм, что позволяет прорезать до 43 мм в глубину. Устройство способно прорезать паз шириной до 30 мм, чего вполне хватит для укладки фаза-ноль провода 2,5 мм2. На корпусе имеется блокиратор кнопки запуска, который упрощает работу при пропиле длинных штроб (не нужно постоянно жать на пуск).

Двигатель получил встроенную защиту от перегрузки: при достижении критический нагрузки устройство отключается во избежание поломки двигателя. Здесь есть функция плавного запуска, которая снижает пусковую нагрузку на двигатель. Также благодаря ей нет сильных рывков, поэтому прибор не вырвет из рук. Весит устройство 5,5 кг — для штробореза это немного. У основания расположен патрубок, к которому можно подключить пылесос.

ЗУБР ЗШ-П45

Модель отечественного производства для штробления бетона, кирпича и ракушечника. Здесь комплектация побогаче, да и в принципе устройство для более серьезных работ. Мощность штробореза составляет 2100 Вт, что позволяет ему работать с кругами размером 180 мм. Заглубляться в бетон он может до 45 мм. При этом ширина штробы может быть от 4 до 35мм

Обратите внимание, что здесь продольное расположение двигателя. Какого-то большого отличия по мощности между продольным и поперечным расположением двигателя нет, но для некоторых строителей продольным пользоваться привычнее, так как такое же расположение у болгарок и сабельных пил

Как и у предыдущей у этой модели есть функция плавного пуска, поэтому при включении нет рывков — это особенно важно для тяжелых устройств (это весит 8 кг). Здесь есть быстрый доступ к угольным щеткам, благодаря чему их можно самостоятельно заменить, не обращаясь в сервисный центр

В комплект входят два ключа, 8 наборных шайб и два прижимных фланца. Отметим, что производитель дает гарантию на эту модель в 5 лет.

Интерскол ПД-230

Этот прибор подойдет тем, кто планирует сделать монтаж проводки своей основной работой. Здесь стоят два диска диаметром 230 мм, которые позволяют прорезать до 65 мм. Такая штроба может понадобиться при укладке жгута из трех фаз и ноля. Ширина паза может достигать 41 мм. Однако большой размер дисков привел к серьезным габаритам и весу устройства почти в 11 кг. Учитывайте, что, работая таким агрегатом, придется частенько делать перерывы, чтобы руки отдыхали.

Пользователи отмечают, что здесь хорошо организована система пылеудаления (пыль летит только вначале, когда диск вгрызается в стену). Функция плавного пуска ограничит пусковой ток и нагрузку на двигатель. Верхняя рукоятка регулируемая, поэтому ее можно настраивать как угодно, в зависимости от выполняемой работы. Также отметим, что здесь у основания подошвы стоят нескользящие ролики, благодаря которым удобно «ехать» по стене во время штробления. В целом это отличный аппарат за свои деньги. Плюс почти в каждом большом городе есть сервисный центр Интерскол.

Калибр ШТБЭ-2600

Еще один тяжеловес, но теперь от компании Калибр. Весит он 10,5 кг, но это обуславливается тем, что его мощность составляет 2600 Вт, а размер дисков 230 мм. Глубина пропила максимально составляет 65 мм, а ширина 40 мм. Здесь есть блокиратор кнопки запуска: он одновременно предотвращает самопроизвольный запуск и позволяет зажать кнопку пуска во время работы, чтоб не держать ее пальцами. Дополнительная рукоятка может устанавливаться или вертикально, или горизонтально, в зависимости от того, как кому удобно работать.

Здесь также имеется функция плавного запуска, поэтому при включении устройство не вырвет из рук. В комплекте идут шестигранный и имбусовый ключи для замены кругов. К сожалению в карточке товара не указывается количество наборных шайб для изменения размера ширины штробы, поэтому данную характеристику нужно уточнять непосредственно у продавца. Для удобства ведения по стене на корпусе имеются нескользящие ролики.

Что еще нужно иметь в доме:

Ремонт своими руками: выбираем недорогой хороший шуруповерт
Сверлите, Шура: рейтинг лучших сетевых дрелей

Держатель для болгарки – не проще ли купить?

Зачем придумывать для болгарки штатив, если можно все сделать своими руками? Сделать-то можно, вот только качество реза, его ровность и точность останутся на очень низком уровне. Ну, никак мастеру не совладать с инструментом, у которого количество оборотов больше, чем способен уловить человеческий глаз. Вот для таких случаев и существует штатив для болгарки, своими руками сделанный или купленный в ближайшем строительном магазине.

Удобство устройства заключается в том, что им можно пользоваться при необходимости, хотя многие мастера, чтобы не возиться с очередной установкой инструмента на штатив, покупают для этих целей отдельную болгарку, благо, модели, которые подходят для работы на штативах, стоят не так дорого. В любом случае это дешевле, чем покупать отрезной станок. Большинство пользователей отмечают, что приобретенная ими стойка для болгарки нуждается если не в полной, то в частичной доработке.

Модели китайского происхождения так и вовсе на один раз – в основном, они сделаны из листового металла методом штампования. Легкие детали от вибрации инструмента разлетаются со временем кто куда, да и сама конструкция получается чересчур легкой и неустойчивой для такого станка. Так что же выходит – сделать приспособление для крепления болгарки куда лучше своими руками? Судя по количеству различных чертежей, советов, мастер-классов, на которые можно наткнуться в сети, ответ будет утвердительным!

Немного о штроблении

Штроба (реже упоминается термин «борозда») представляет собой две параллельные канавки, ширина и высота стен которых определяют возможности монтажа в ней коммуникаций. Для выполнения штроб требуются следующие размеры паза:

Ширина от 3 до 50 мм (первый вариант предусматривает укладку в штробе только силовых и слаботочных кабелей, второй – для монтажа труб системы отопления);
Глубина паза – не менее его ширины, но лучше с небольшим запасом в 5…10 мм;
Дно штробы – ровное, без выступов.

Иногда приходится штробить и наклонные пазы. Для косой штробы все указанные размеры обычно увеличиваются на 10…12%. Штроба должна быть максимально ровной, поскольку любой уклон паза автоматически увеличит длину кабеля или трубы. Расстояние от оси паза до смежных конструкций потолков, проёмов и т. д. – должно быть не менее 150 мм, а до элементов газопровода – не менее 400 мм.

Значение имеет также и материал стен. Поскольку получение паза происходит с удалением материала из-под диска инструмента, то вся пыль и обломки камней попадают в работающего. Даже при выполнении подобных работ в стенах из пено- или газобетона необходимость в пылеулавливании весьма актуальна, поскольку мелкодисперсная пыль будет находиться в воздухе длительное время.

В профессиональном штроборезе все эти проблемы решаются подсоединением к инструменту пылесоса с циклонным фильтром. Обычные сетчатые забьются продуктами штробления за несколько секунд непрерывной работы штробореза.

Второе существенное отличие штробления специализированным инструментом – наличие передвижной рамы с колёсиками, управляя которой, можно существенно снизить нагрузку на руки работающего. Однодисковая штроборез-насадка на болгарку кардинально проблему не решает, поскольку глубина штробы никак не ограничивается, а ручное удаление перемычки весьма трудоёмко, и не обеспечивает хорошее качество дна полученного паза. Кроме того, при втором проходе непросто будет добиться параллельности стенок штробы.

Штроборез для пеноблоков – конструктивные особенности

Ручной инструмент для штробления может изготавливаться в следующих конструктивных вариантах:

на базе обычной болгарки. Конструкция предусматривает установку на валу устройства двух режущих дисков по бетону, между которыми может устанавливаться втулка нужной длины или необходимое количество шайб. Изменяя длину распорного элемента, регулируется интервал между режущими дисками, соответствующий ширине канала;
модернизированный вариант. Он представляет собой усовершенствованную версию болгарки, на которой, кроме двух кругов, смонтирован кожух, изготовленный из металлического листа. Пыль, образующаяся в процессе штробления, удаляется через патрубок, закрепленный на металлическом кожухе аспирационного устройства;

Штроборез на базе обычной болгарки

на основе ручной шлифмашинки. Усовершенствованный вариант инструмента по конструкции похож на болгарку с аспирационным кожухом. Отличительная черта конструкции – наличие передвижной платформы с колесиками, закрепленной в нижней части пылеприемника. Этот вариант позволяет без приложения значительных усилий легко перемещать устройство по стене.

Электрический штроборез по газоблоку по эффективности превосходит ручной инструмент благодаря следующим моментам:

увеличенной скорости штробления;
ровной поверхности стенок паза;
четкой геометрии канала;
повышенной безопасности;
возможности аспирации.

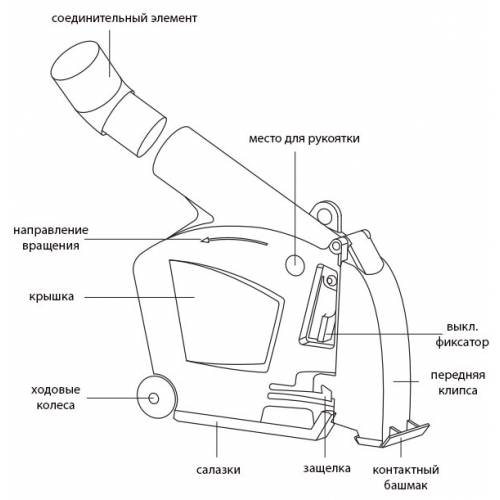

Современный электрический инструмент для штробления включает:

защитный кожух. Он предотвращает возможность травмирования оператора осколками при вращении дисков;
аспирационный патрубок. Обеспечивает пылеотбор из рабочей зоны при подключении к пылесосу;
рабочую площадку. Обеспечивает плавное перемещение устройства по стене и позволяет регулировать глубину паза;
рабочую рукоятку. Она может устанавливаться в различных местах кожуха, обеспечивая удобное расположение устройства при резке;
электрический привод. Ускоренное штробление обеспечивается при мощности 2 кВт и частоте вращения шпинделя 5500 об./мин.

Штроборез Hitachi CM7MRUУстройство может комплектоваться различной электронной аппаратурой, которая обеспечивает следующие функции:

регулировку частоты вращения шпинделя;
плавный пуск двигателя при включении;
торможение диска при отключении питания;
блокировку мотора при нагреве;
уменьшение вибрационных колебаний.

Для чего нужен штроборез

Штроборез представляет собой электроинструмент, с помощью которого делают параллельные борозды или штробы. Они могут быть разной ширины и глубины. Для чего это нужно? Существуют современные строительные стандарты, по которым все коммуникации должны прокладываться в углублениях стен, а не снаружи. Это относится к электрическим кабелям, отопительным и водопроводным трубам. Исключение составляют наружные провода в домах из дерева. Поэтому борозды вырезаются в минеральных материалах: в бетоне, гипсе, кирпиче. Штробы эстетичны, безопасны и являются обязательным условием ремонта и строительства.

Приспособления для шлифовальной машинки

Учитывая, что конструкция бороздодела подобна шлифмашинке, умельцы научились делать штроборезы из болгарки своими руками. Эти механизмы режут бетонные стены без пыли, для этого они приспосабливают пылесос. Устройство штробы в бетонной стене — трудное дело. Для этой операции применяются мощные машины. В домашних условиях такой возможности нет, поэтому умельцы применяют шлифовальную машинку и алмазный круг для резки бетона. Чтобы во время работы уменьшить запылённость помещения, устанавливают самодельную насадку, соединённую с пылесосом.

Конструкция насадки проста. Отрезок канализационной трубы диаметром 60 и длиной 500 миллиметров при помощи строительного скотча крепится к нижней части корпуса болгарки. На верхней стенке торца трубы сделать пропил шириной 20 мм для захода режущего инструмента. Во время работы вращение круга происходит против часовой стрелки, тогда вся пыль и осколки бетона попадают в трубу, где захватываются воздушной струёй и подаются в накопитель пылесоса.

Машинка УШМ предназначена в основном для шлифования поверхности материала и резки металла, поэтому применяется режущий инструмент в виде тонкого диска. Для штробления стен нужна болгарка с двумя дисками. Установить два диска не составляет особого труда. Для этого в магазине нужно купить зажимную гайку. Тогда на посадочное место машинки устанавливается алмазный диск и специальная гайка, на которую садится второй алмазный круг и укрепляется купленной гайкой. Созданный механизм можно смело назвать штроборезом.

Самодельный защитный кожух

Безопасностью при работе на самодельном оборудовании нельзя пренебрегать. Все болгарки имеют высокие обороты, что может быть причиной разрыва круга и травмирования работника. Поэтому нужно следить, чтобы механизм имел защитный кожух. Эффективность работы в значительной степени зависит от мощности машинки и плотности обрабатываемого материала. Возникает много различных проблем, которые определяют оптимальную характеристику выбора алмазного круга, особенно когда нужно подобрать режущий инструмент для высокоэффективного резания.

Чтобы надёжно защитить себя от воздействия пыли и поражения при разрыве режущего инструмента, опытные специалисты предлагают изготовить на болгарку для штробления стен закрытый кожух с патрубком. Конструкция самоделки проста. За идею взят стандартный кожух, добавлена платформа, боковая щёчка, патрубок и регулятор глубины резания. Чертежи на изделие изготавливаются в виде эскизов по ходу работы с учётом наличия необходимых материалов. Процесс изготовления:

Платформа изготавливается из листовой стали толщиной 2 мм. Размер основания 250х90 мм. По осевой линии прорезано окно для выхода режущего круга.
С одного края основания приварен шарнир для регулировки глубины резания, с другого кронштейн с прорезью для фиксации.
Щёчки изготавливаются из стального листа толщиной два миллиметра. Форма в виде полукруга, закрывает две трети режущего инструмента.
Ширина кожуха — 40 миллиметров. На одном конце приварена ось шарнира, с другой — шпилька М6 с барашком для фиксации.
Наружная щёчка имеет патрубок для шланга пылесоса и хомут крепления к шейке болгарки.

Бороздоделатель для газобетона

Газобетон, по сравнению с бетоном, режется легче, поэтому можно приспособить любой электроинструмент, который есть в домашней мастерской: дрель, перфоратор, ручную циркулярку. Идея выглядит следующим образом. Купить шпоночную фрезу по металлу, установить её в перфоратор и по разметке фрезеровать канавку. Для простоты выполнения операции нужно изготовить из дерева простенькую насадку. Для этого понадобятся две рейки 300х50х30 миллиметров, два деревянных отрезка размером 300х150х20 мм.

Технологический процесс изготовления приспособления:

Сделать салазки. Для этого две заготовленные рейки шурупами прикрепить к основанию, в котором вырезано отверстие для выхода фрезы.
К основанию прикрепить перпендикулярно кронштейн из доски для упора и фиксации электроинструмента.
Изготовить дощатую каретку с отверстием под шейку перфоратора.
Перед работой выставить размер глубины резания, подложив под каретку и основание деревянные подкладки.

Из чего изготовить защитный чехол от пыли на болгарку

Изготовление защитного кожуха предусматривает использование таких видов материалов, как пластиковая канистра, кастрюли из алюминия, ДСП, фанера, ламинат, доска, нержавеющие листы и т.п. Выбрать можно любой материал, который имеется в хозяйстве. При этом исключается необходимость покупать насадку, так как сделать ее своими руками очень легко и просто.

Главное условие — это обеспечение достаточной прочности готовой насадки на болгарку. Кожух должен выдерживать воздействие мелких частиц бетона, вылетающих при проведении работ. Чтобы изготовить кожух, нет необходимости прибегать к применению вспомогательных инструментов, как например, сварка, так как из пластиковой канистры можно быстро сделать насадку. Пример такой насадки показан на фото ниже.

Для изготовления такого приспособления требуется минимум времени. Самодельный штроборез из болгарки можно сделать быстро и легко, воспользовавшись арсеналом из подручных средств. Если воспользоваться материалами из алюминия или дерева, то при работе по изготовлению насадки понадобятся саморезы, а при применении стали не обойтись без сварочного аппарата. Рассмотрим принцип изготовления насадки штроборез на болгарку своими руками:

Для изготовления понадобятся остатки от ДСП или ДВП. Кроме того, подойдет даже фанера, поэтому используем любой листовой материал, который имеется в наличии
Из ДСП вырезаются соответствующей формы два боковых основания. Формы этих оснований зависят от размеров имеющегося в наличии инструмента
Чтобы не пришлось подбирать форму, рекомендуется предварительно сделать чертеж на бумаге, а затем перенести его на картонку. Из картонки изготовить шаблон, устранив все недочеты
На основании шаблона изготовить чехол, воспользовавшись для этого ДСП
С одной стороны основания ДСП просверлить отверстие соответствующего диаметра. Этим отверстием закрепить готовую насадку на электроинструменте
Для соединения ДСП при изготовлении насадки можно использовать саморезы или специальные мебельные крепежи соответствующей длины

На фото ниже показан получившийся чехол на болгарку. Такой чехол изготовить просто, но его недостаток в отсутствии отверстия для подсоединения шланга. Устранить этот недостаток поможет гильза соответствующего диаметра и длины, вмонтировать которую необходимо в верхнюю часть конструкции. К выступу гильзы следует подсоединить шланг от пылесоса.Это интересно!При использовании пылесоса для всасывания мусора и бетонной крошки рекомендуется брать промышленные или строительные пылесосы, но никак не бытовые. Они не предназначены для таких дел, поэтому в итоге могут выйти быстро из строя.

Процесс изготовления насадки не трудный, и качество конечного приспособления зависит больше от смекалки и воображения мастера. Изготовить своими руками можно не простой чехол на болгарку, но еще и регулируемый. Принцип изготовления защитного кожуха регулируемого заключается в том, что нужно сделать дополнительно подвижную часть. За счет этой подвижной части будет выбираться необходимый размер выступа режущих дисков на болгарке.
