Устройство стрелы

Стрела автомобильного крана является его главным рабочим механизмом, поднимающим и перемещающим грузы. Конструктивные и эксплуатационные характеристики стрелы определяют показатели грузоподъёмности оборудования.

Автокраны применяются в широкой сфере, из-за чего требуются различные конструктивные особенности механизмов, позволяющим оптимально выполнять поставленные задачи. Такие задачи часто связаны со следующими обстоятельствами:

  • объёмные или тяжёлые грузы;
  • сложный рельеф на местности;
  • труднодоступные условия;
  • стеснённость в условиях города.

Основными характеристиками стрелы определяются возможности выполнения определённых задач. Именно по стреле передвигается тележка, имеющая грузозахватный механизм. Эксплуатационные возможности крановой стрелы оказывают влияние на то, какой подъёмный вес может брать автокран. Чтобы выполнять задания разных уровней сложности, разработчики производят несколько вариантов стрел.

Решётчатыми стрелами оснащены первые модели автомобильных кранов. Такие стрелы закрепляются тросовой подвеской. При их установке крюк и подвес укрепляются тросом. При решётчатой конструкции автокран имеет выгоду в виде небольшого веса.

Телескопические стрелы на данное время наиболее востребованы по сравнению с другими видами. Основу таких стрел составляют выдвижные сегменты, благодаря чему стрелы очень гибкие и способны выдерживать большие нагрузки при подъёме тяжёлых грузов. Отечественная промышленность представляет максимально возможные секции в числе пяти.

В большинстве случаев удобнее применять для работы краны, имеющие башенные стрелы. От других они отличаются значительной подъёмной высотой. Такой тип оборудования идеален для использования в строительстве крупных сооружений большой высоты.

Когда задействовать задние аутригеры?


Если передних аутригеров не достаточно, устанавливают пару задних При работе автокраны, КМУ и эвакуаторы могут использовать одну или две пары аутригеров. От чего зависит число выставляемых опор и когда обязательна установка задних аутригеров? На этот случай есть правило:

Понятно, что задние аутригеры в этом случае используются не сами по себе, а в дополнение к передним. Получается, что при соблюдении условия выше для грузовой спецтехники выставляются все четыре опоры.

Задние аутригеры для манипулятора или крана увеличивают опорный контур грузоподъемной техники и снижают нагрузку на раму шасси. От задних аутригеров во многом зависит безопасность и грузоподъемность автокрана или манипулятора, поэтому для спецтехники с большой грузоподъемностью задние опоры идут в заводской комплектации.

Используя аутригеры для манипулятора или крана, можно изменять наклонный угол автомобильного шасси. Для этого раму приподнимают со стороны груза. В этом случае при подъеме шасси выравнивается и остается в устойчивом положении.

При работе на мягком, сыпучем, рыхлом грунте или на обледенелой или мокрой поверхности, обязательно используются подкладки под опоры аутригеров. Они помогают распределить нагрузку на поверхность и повышают силу трения, исключая проскальзывание в момент работы стрелы или КМУ.

Поворотные задние аутригеры

Задние аутригеры для автокрана такой конструкции могут поворачиваться вверх или вдоль шасси.

Задние опоры аутригера, как правило, вращаются вручную. Правда, на автокранах большой грузоподъемности тяжело приводить в движение гидравлические опоры аутригеров, ведь на таких машинах их масса может достигать 100 кг.

Существуют опоры под аутригеры, которые могут поворачиваться самостоятельно. При выдвижении или втягивании балки аутригера шестерня поворотного механизма прокручивается. Именно за счет этого опора аутригера производит разворот на 180 град. Подобные гидравлические опоры под аутригеры предлагают почти все производители. Но на маломощных автокранах и манипуляторах часто этой функцией пренебрегают из-за увеличения стоимости.

Неповоротные задние аутригеры


Неповоротные аутригеры автокрана в транспортном положении полностью не убираются и могут задевать землю Существуют неповоротные задние аутригеры. Они, как понятно из названия, не поворачиваются и все время направлены вниз. В таком же положении опоры остаются и при движении автокрана или манипулятора. Отсюда вытекает недостаток неповоротных задних аутригеров – их нельзя убрать, значит, они могут цепляться за неровности и повреждаться.

21. За что несёт ответственность лицо, ответственное за безопасное производство работ кранами?

Лицо, ответственное за безопасное производство работ кранами, несёт ответственность в соответствии с действующим законодательством:

  • за допущенные нарушения Правил и должностной инструкции независимо от того, привело это или нет к аварии или несчастному случаю;
  • нарушение производственных инструкций крановщиками и стропальщиками;
  • выдачу указаний или распоряжений, принуждающих подчиненных работников нарушать Правила и производственные инструкции;
  • самовольное возобновление работ кранами, остановленными принудительно органами Ростехнадзора и ИТР по надзору за безопасной эксплуатацией грузоподъёмных машин;
  • непринятие мер по устранению нарушений Правил и инструкций.

В зависимости от последствий лицо, ответственное за безопасное производство работ кранов, может быть привлечено к дисциплинарной ответственности (Трудовой кодекс), административной ответственности (Кодекс об административных правонарушениях) и уголовной ответственности (Уголовный кодекс).

 < Краткие сведения о профессии стропальщик Грузозахватные приспособления и тара >

5
2
голоса

Рейтинг статьи

Классификация

Башенные краны классифицируются по следующим показателям:

  • области решаемых задач и сфере применения;
  • грузоподъёмности;
  • типу смонтированной башни;
  • виду установленной стрелы;
  • виду ходовой части;
  • мобильности.

Основными сферами применения являются:

  • строительство объектов различного назначения (жилые дома, промышленные объекты, гидротехнические сооружения и много другое);
  • погрузка, разгрузка, перемещение груза к месту проведения работ.

Грузоподъёмность крана зависит от грузового момента, на который рассчитан данный агрегат. Например, для грузового момента, равного 10 тм, грузоподъёмность составляет 15 т, для 40 тм она уже достигает 80 т, а при 120 тм общая грузоподъёмность равна 250 т.

По мобильности такой механизм бывает стационарный или передвижной. Степень его передвижения зависит от вида ходовой части.

В зависимости от конструкции каждый кран имеет свои достоинства и недостатки. Достоинства определяются техническими характеристиками, которые указывает производитель. К недостаткам относятся те ограничения, при которых кран не в состоянии выполнять свои функции. Обычно это связано с грузоподъёмностью, мобильностью, величиной финансовых затрат на его эксплуатацию

По типу башни

Для современных изделий применяют следующие виды башен:

  • постоянной длины;
  • телескопические;
  • подращиваемые снизу;
  • с изменяемым углом поворота.

Первый тип имеет фиксированную высоту. Её устанавливают в вертикальное положение с последующей фиксацией. Башенный кран с поворотной башней способен производить вращение вокруг своей оси.

По типу стрелы

У современных агрегатов имеются следующие типы таких устройств:

  • подъёмная стрела (позволяет изменять угол подъёма);
  • система балочного типа;
  • шарниросочленённая конструкция.

В первом типе вылет стрелы регулируется в горизонтальной плоскости с помощью поворота относительно шарнира. Они обладают высокой манёвренностью, грузоподъёмностью и большую высоту подъёма. Их достаточно легко транспортировать.

У балочных конструкций вылет стрелы регулируется благодаря перемещению тележки, оснащённой прицепным устройством. Это значительно усложняет конструкцию и увеличивает вес. Однако в этом случае увеличивается величина рабочей зоны.

Последний вид агрегатов обладает высокой универсальностью. Они способны осуществлять регулировку величины вылета стрелы обоими способами (увеличением угла подъёма и длины горизонтальной направляющей). Это расширяет их возможности, но значительно увеличивает их стоимость.

По способу установки

Типы башенных кранов имеют следующее исполнение:

  • стационарное;
  • самоподъёмное;
  • передвижное.

К первой категории относятся механизмы, которые устанавливаются в заранее определённом месте. Без возможности перемещения. Они в основном применяются на строительных объектах.

К передвижным кранам относятся все агрегаты, оснащенные ходовой частью. Они обладают хорошей манёвренностью, что повышает их эксплуатационные возможности.

По типу ходового механизма

Для передвижных применяются различные типы ходовых устройств. Наиболее эффективными считаются:

  • автомобильные и шасси на основе колёсных тележек;
  • гусеничные;
  • рельсовые;
  • шагающие;
  • пневмоколёсные.

Изделия на автомобилях или автомобильных шасси применяются для проведения погрузочно-разгрузочных работ, подъёма грузов небольшой массы на строительных площадках или логистических центрах. Башня опирается на автомобильное шасси, что позволяет достаточно легко перемещать такой механизм на большие расстояния. При необходимости проведения подобных работ на необорудованных площадках или мягком грунте применяют ходовую часть на гусеничном ходу. Они обладают меньшей подвижностью, но большей проходимостью.

Одним из оригинальных ходовых устройств, для тяжёлых механизмов, считается так называемая шагающая система. Она объединяет рельсовую конструкцию с элементами специальной опоры. Она выполнена в форме нескольких цилиндрических опорных башмаков. Перемещение всего агрегата производится с помощью электрических двигателей, приводящих в движение колёсную систему. В некоторых конструкциях в качестве двигательного механизма применяется опорная плита и две лыжи.

Наибольшее распространение получили башенные краны, движущиеся по рельсам. Их укладывают на незначительном удалении от строящегося объекта с таким условием, чтобы можно было обеспечить подъём, опускание, перемещение груза по всей строительной площадке. Расширения возможностей производится благодаря установленным рельсовым подъездным путям. Движение осуществляется с помощью электрического двигателя, приводящего в движение колёсную тележку.

Общая характеристика стреловых самоходных кранов и их классификация

Скрыть рекламу в статье

Скрыть рекламу в статье

Стреловые самоходные краны находят широкое применение в строительном производстве благодаря своей маневренности и возможности работы без устройства специального подкранового пути. Их используют в основном на монтажных и погрузочно-разгрузочных работах.

Каждый стреловой кран состоит из следующих сборочных единиц: шасси с ходовым устройством, неповоротной рамы, поворотной платформы, соединяемой с базовым шасси через опорно-поворотное устройство, приводной установки, исполнительных механизмов и рабочего оборудования.

Основными механизмами самоходного крана являются: механизм подъема груза, изменения вылета крюка, механизмы вращения платформы и передвижения крана. Краны большой грузоподъемности имеют два грузоподъемных механизма — один для больших, а второй для малых грузов.

Каждый кран имеет кабину для крановщика с размещенным в ней пультом управления. Некоторые краны имеют две кабины, одна из которых служит для управления при передвижении крана, а вторая для управления грузоподъемными работами. Краны оборудуются комплектом контрольной предохранительной аппаратуры.

Рабочее оборудование самоходных стреловых кранов выполняется в виде канатно-подвесной прямолинейной стрелы, канатно-подвесной стрелы с гуськом, канатно-подвесной телескопической (см. рис. 65), жесткоподвесной телескопической (рис. 101,6), а так же в виде башенно-стрелового оборудования (рис. 101, а).

Оборудованные стрелами с управляемым гуськом стреловые краны обеспечивают подъем груза на большую высоту со значительным вылетом крюка. Однако наклонное положение стрелы суживает возможности использования подстрелового пространства на размер L (см. рис. 101,а). При применении башенно-стрелового оборудования площадь обслуживания в плане увеличивается в 2 раза.

Рис. 101. Схема стрелового оборудования стреловых самоходных кранов

а — прямолинейная стрела и башенно-стреловое оборудование; б — жесткоподвесная телескопическая стрела

Основные параметры стреловых самоходных кранов Общего назначения стандартизированы ГОСТ 9692 — 71. Этим ГОСТом предусмотрен следующий типовой ряд грузоподъемностей стреловых кранов: 6,3; Ю; 16; 25; 40; 63; 100; 160 и 250 т. Указанная грузоподъемность стреловых кранов является максимально допустимом при минимальном вылете стрелы, который устанавливается этим же ГОСТом.

Технические требования к качеству стреловых кранов установлены ГОСТ 11556 — 71, а терминология, относящаяся к ним, — ГОСТ 15135 — 69.

По конструктивному исполнению ходового устройства стреловые самоходные краны разделяются на автомобильные, смонтированные на типовом автомобильном шасси; тракторные, базой которых является типовой трактор; пневмоколесные; пневмоколесные автомобильного типа; гусеничные и железнодорожные.

В каждой из этих групп краны классифицируются по грузоподъемности, типу силового оборудования (дизельный или карбюраторный двигатель), виду привода от силовой установки к исполнительным механизмам (механический, электрический, гидравлический), виду рабочего оборудования, типу стрелы (прямолинейная, телескопическая, стрела с гуськом, башня со стрелой).

Для обозначения моделей стреловых кранов принята система индексации, состоящая из букв КС, обозначающих принадлежность машины к стреловым кранам; четырех цифр и двух букв.

Первая порядковая цифра после букв КС обозначает группу грузоподъемности, которой соответствует определенное значение грузоподъемности.

Группа грузоподъемности …….

1

2

3

4

5

6

7

8

4

6,3

10

16

25

40

63

100

Вторая порядковая цифра указывает на тип ходового оборудования, при этом гусеничный ход обозначается цифрой 1, гусеничный уширенный — 2, пневмоколесный — 3, шасси автомобильного типа — 4, автомобильный — 5, тракторный — 6, прицепной — 7.

Третья порядковая цифра указывает на тип стрелового оборудования: цифра 6 означает канатоподвесное, 7 — жесткоподвесное, 8 — телескопическое раздвижное. Четвертая порядковая цифра означает очередной номер модели.

Следующая за цифрами буква указывает на номер модернизации, а последняя — С, Т (или ТВ) соответствует типу исполнения — северному, тропическому и тропическому влажному.

Например, марка машины КС-5463БС обозначает: кран грузоподъемностью 25 т, на шасси автомобильного типа, с канатоподвесным стреловым оборудованием, третьей модели, второй модернизации, в северном исполнении.

Другие статьи из раздела “Стреловые самоходные краны”:    > · Общая характеристика стреловых самоходных кранов и их классификация· Автомобильные краны· Пневмоколесные краны· Устойчивость самоходных стреловых кранов

Навигация: Начало         |     Другие книги     |  Отзывы:

Кабина управления

Существуют два типа кабин, из которых ведётся управление краном:

  1. Стационарная. Для её расположения подходят габаритные ширина и высота. На такой кабине установлена решётка, защищающая от падения различных предметов при работе в строительстве, сдвижная дверь, панорамное стекло.
  2. Нефиксированная башенная. В свою очередь делится на два типа, порой совмещённые. Первый тип оснащён гидравлическим механизмом,чтобы изменять наклонный угол при необходимости максимально увеличить возможность верхнего обзора. Другой тип порой называется «поворотная». При смене гидравликой рабочего режима на ездовой кабина разворачивается на 180 градусов, оказываясь позади противовеса. Это вынужденная мера для возможности укладывать кабину в габарит во время езды.

Пример схемы управления автокраном

Основные технические данные стреловых полноповоротных кранов

По характеру работы на железнодорожном транспорте наиболее распространены краны на железнодорожном ходу, хотя используются и краны на гусеничном и пневматическом ходу. Краны состоят из двух основных частей: ходовой платформы и подъемно-поворотной рамы со стрелой и грузозахватными устройствами. На поворотной раме также размещаются: силовая установка, основные рабочие механизмы крана, стрела с грузозахватными устройствами и органы управления.

На каждом самоходном стреловом полноповоротном кране как минимум имеются четыре механизма: подъема груза, изменения вылета стрелы, поворота верхней части крана и механизм передвижения крана самоходом. Все этн механизмы могут приводиться в движение от отдельных приводов или в комплексе от одного силового привода.

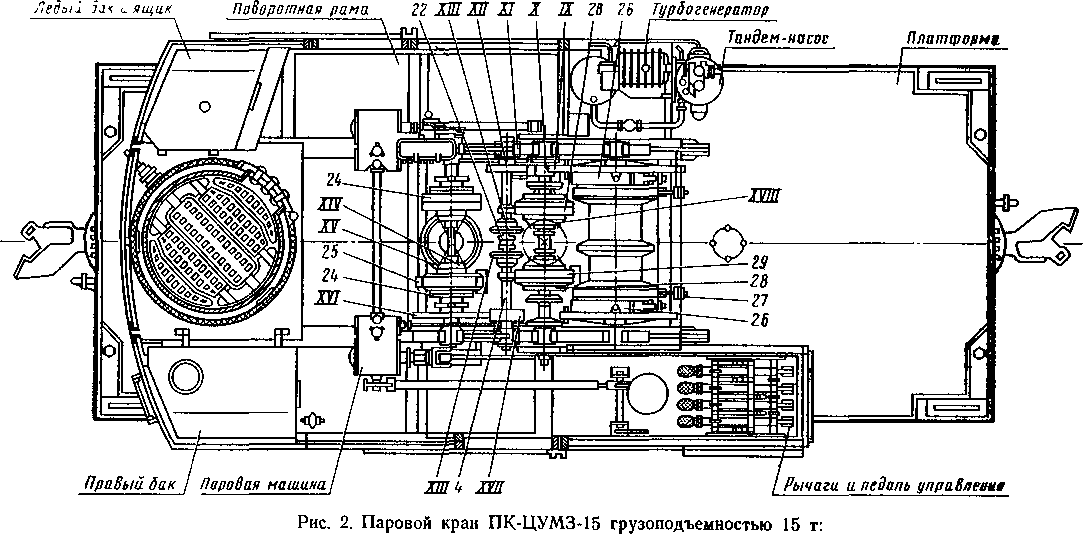

На рис. 1, 2 показаны стреловые полноповоротные краны, краны на железнодорожном ходу грузоподъемностью 15, 16 т.

Технической характеристикой крана являются грузоподъемность, мощность силового привода и суммарная мощность установленных двигателей, скорость подъема груза и передвижения крана самоходом, время полного изменения вылета стрелы, частота вращения поворотной рамы крана, наибольшая высота подъема грузозахватного устройства, радиус, описываемый поворотной частью крана, габаритные размеры, масса крана и допустимая скорость транспортировки крана в составе поезда.

Мощность тепловых двигателей (паровых, двигателей внутреннего сгорания) выражается в лошадиных силах (л. с.), а электрических в киловаттах (кВт).

Скорость подъема груза, передвижения самоходом выражается в метрах в 1 мин (м/мин), а скорость транспортировки крана в составе поезда в километрах в 1 ч (км/ч).

Время подъема или опускания стрелы крана от одного крайнего положения до другого выражается в минутах (мин).

Быстрота поворота верхней рамы крана характеризуется частотой вращения.

Вылетом стрелы называется расстояние по горизонтали между осью вращения крана и вертикальной линией, проходящей через точку подвеса груза.

От вылета стрелы зависит величина обслуживаемой краном площади: чем больше вылет, тем больше эта площадь; но с увеличением вылета повышается возможность опрокидывания крана, так как снижается его устойчивость; поэтому при увеличении вылета должен быть уменьшен вес поднимаемого груза. Для повышения устойчивости и возможности поднятия более тяжелого груза

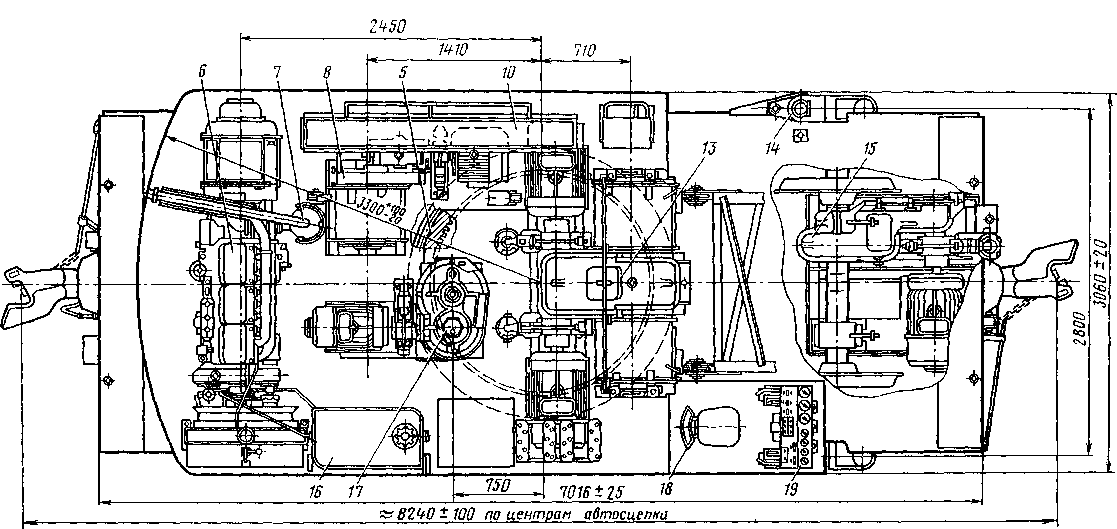

Рис. 1. Дизель-электрический кран КДЭ-161 грузоподъемностью 16 т:

1 — портал крана; 2-кузов крана; 3 -грузовая стрела; 4 — поворотная часть крана; 5 — опорно-поворотное устройство; 6 — ди-зель-генераторная установка; 7 — глушитель; 8 — механизм подъема стрелы; 9 — кронштейн-держатель кабеля; 10 — станция управления; 11 — тележка ходовая; 13 — нижняя ходовая рама; 13 — лебедка грузовая; 14 — аутригер; 15 — механизм передвижения; 16 — бак топливный; 17 — механизм поворота; 18 — сиденье машиниста; 19 — пульт управления

/ — вал грузовых барабанов; 2 — главный вал; 3 — вертикальный вал привода колесных пар; 4- горизонтальный вал механизма подье-•ма стрелы; 5 — горизонтальный вал поворота; 6 — вертикальный вал механизма подъема стрелы; 7 — главный вентиль; 8 — регулятор пара; 9 — ось стрелового барабана; 10 — барабан подъема стрелы; //- внлка; 12 — траверса; 13 — грузовые барабаны; 14- указатель грузоподъемности; 15-верхнее опорное кольцо; 16 — опорные катки; 17- нижнее опорное кольцо; 18-гайка центрального шкворня; 19 — центральный шкворень; 20 — вертикальный вал поворота; 21 — горизонтальный вал привода колесных пар; 22 — кулачковая муфта; 23 — ручной привод тормоза тележкн; 24 — фрикционы поворота; 25 — тормоз поворота; 26 — фрикционы груза; 27 — тормоза груза; 28 — фрикционы привода колесных пар; 29 — тормоз привода колесных пар; 30 — привод воздушного тормоза тележки; 31 — аутригер; I — червяк; И — шестерня механизма подъема стрелы; III — венец поворота; IV — цилиндрическая шестерня вертикального вала поворота; V — цилиндрическая шестерня горизонтального вала привода колесных пар; VI — нижняя коническая шестерня вертикального вала привода колесных пар; VII — коническая шестерня горизонтального вала привода колесных пар; VIII — цилиндрическая разъемная шестерня; IX — цилиндрическая шестерня вала грузовых барабанов; X — цилиндрическая шестерня главного вала; XI — промежуточная шестерня; XII -левая цилиндрическая шестерня горизонтального вала механизма подъема стрелы; XIII — коническая шестерня горизонтального вала механизма подъема стрелы; XIV — коническая шестерня горизонтального вала поворота; XV — коническая шестерня горизонтального вала поворота; XVII — правая цилиндрическая шестерня горизонтального вала механизма подъема стрелы; XVIII —

История появления

Прототипом современных автокранов служат тягачи, работавшие при помощи пара и служившие военным целям, вроде помощи при мобильной стройке или погрузке и выгрузке орудий. Подобные аппараты применялись и в гражданских целях, в сфере сельского хозяйства. Так же, как и в современности, паровые аппараты помогали при погрузке и разгрузке.

Первый отечественный кран (Атп-1) появился в начале 30-х годов прошлого века и располагал достаточной мощностью, чтобы поднимать груз в 1.5 тыс. кг на высоту свыше 2-х метров. Со временем этих характеристик стало недостаточно и уже в следующем десятилетии от модели отказались. Новая разработка советского производства (Ак-3) на порядок превзошла предыдущую и показала результаты, соответствующие грузоподъемности свыше 4т при максимальной высоте 4-5 м. Затем началась война и производство строительного оборудования свернулось на неопределенный срок. В начале 50-х годов, страна отстроила новые предприятия и производство возобновилось, а со временем недостаток строительного оборудования сократился до минимума. В 60-х годах прошлого столетия, советские инженеры изобрели инновационную модель, кран работал автономно от системы автомобиля. К 70-м годам подход к конструированию подобных аппаратов изменился снова, теперь краны проектируют с приводом типа гидравлический. Тогда же, обновилась и конструкция несущих грузовых авто. Главными изменениями новой техники считались модернизированные шасси с усилением и продвинутые, на тот момент, движки авто, что в совокупности, делало конструкцию наиболее конкурентоспособной.

Главная спецификация современного отечественного производства автокранов — это стандарты шасси для разной грузоподъемности. Если брать модели малого сегмента, то есть 16-150 т., то стандарты шасси соответствуют Российским. Модели высокой грузоподъемности, то есть свыше 70 т., используют шасси зарубежного изготовления. Подобная ситуация сложилась из-за отсутствия возможности на Российских заводах изготавливать конструкции, рассчитанные на высокую грузоподъемность.

Виды работ автокрана

Автокраны задействуются для выполнения самых разных видов работ Автокран способен выполнять самые разные виды работ, связанных с подъемом и перегрузкой кусковых, запакованных или сыпучих материалов. Они активно используются коммунальными и ремонтными службами, задействуются при строительстве, реконструкции зданий и объектов, при проведении спасательных операций и т.д.

Основные виды работ автокрана следующие:

  • прокладка трубопроводов и иных инженерных сетей;
  • погрузка в открытые кузова или вагоны;
  • выгрузка из открытых кузовов или вагонов;
  • дорожные работы;
  • установка блочных конструкций;
  • подъем стройматериалов и оборудования;
  • перемещение тяжелых механизмов, автомобилей, металлоконструкций.

Это далеко не все виды работ, для которых задействуют автокраны. Универсальность и многофункциональность этой спецтехники делают ее востребованной в различных сферах.

Общие сведения и параметры

Подъемное оборудование современного типа в России стали выпускать в 1936 году. Когда началось масштабное строительство зданий и сооружений из крупных железобетонных блоков заводского изготовления. Чтобы значительно ускорить процесс возведения зданий стал широко применяться метод монтажа «с колес». Благодаря этому за несколько десятилетий появилось более 80 модификаций грузовых подъемных кранов.

Производством этой техники занимались заводы по всей стране. Однако, реорганизация методов строительства шла быстрее, чем совершенствование конструкций грузоподъемных механизмов. Поэтому ВНИИ строймаш принял решение о создании и внедрении единого государственного стандарта. Производство машин по новым правилам позволило обновить, улучшить и унифицировать существующий парк строительных машин.

Сегодня подъемные техника образует целую группу промышленного оборудования, предназначенного для перемещения груза в пространстве. Характеристики современных грузоподъемных кранов отвечают всем требованиям организационно-технологических решений на объектах строительства. В технологических картах и проектах производства работ учитываются рабочие параметры подъемных механизмов, взаимосвязанных с особенностями возводимого здания. К ним относятся:

  1. Вылет стрелы — это расстояние в метрах по горизонтали от вращающейся конструкции крана до оси крюкового подвеса. Оно измеряется без груза или в положении подъемного крана на горизонтальной площадке и обозначается символом L. Вылет стрелы без установленного груза называется установочным, а с грузом — маневровым. Расстояние вылета стрелы должно обеспечивать безопасное производство строительных работ, в том числе в условиях, ограниченных жилой застройкой. Знать этот параметр необходимо, чтобы рассчитать границы опасной зоны работы крана и границы возможного падения груза.
  2. Грузоподъемность — максимальный вес перемещаемого груза, на подъем которого рассчитан механизм. Это значение включает в себя также вес грейфера, траверсы и строп — съемных приспособлений для захвата груза. Зависимость грузоподъемности (Q) от вылета стрелы (L) и ее длины выражается графически в виде схемы, на которой обозначены ключевые точки и свойства грузоподъемности. Определение этой характеристики необходимо при подборе типа и модели машин для производства строительных работ. При этом учитывается вес самого тяжелого конструкционного элемента возводимой постройки.
  3. Высота подъема (H) — промежуток от исходной точки стоянки до верхней точки грузозахватного органа, находящегося в рабочей позиции.
  4. Грузовой момент (М) — представляет собой произведение вылета грузозахватного органа на грузоподъемность. Полученное значение учитывает две ключевых характеристики, поэтому его используют для обозначения основного обобщающего параметра подъемного крана.
  5. Колея(К) — расстояние, измеряемое между осями опорных поверхностей ходовых органов машины. Эта характеристика необходима для устройства и обозначения рабочего пути машины в проекте производства работ.
  6. Скорость подъема и посадки и перемещения веса в рабочем режиме(V). Функциональность и скоростные параметры учитываются при монтаже и укладке конструкций.
  7. Производительность. Измеряется в количестве единиц или массе материалов, которые монтирует или перемещает машина за определенный цикл в отрезок времени.
  8. Общая масса агрегата. Значение массы подъемного крана с балластом, монтажными и транспортными устройствами и противовесом. Учитывается при подборе крана для конкретных параметров грунта.

Назначение подъемных кранов состоит в работе с грузами не только на строительной площадке, но и в условиях промышленных производств. Пространственное перемещение габаритных конструкций и материалов — основной функционал этих машин.

Производители

Автомобильные краны изготавливаются различными фирмами в разных странах.

ПроизводительКлассГрузоподъёмность мин./макс., тСтрана
ИвановецСреднетонник на свободном шассиот 16 до 80, а так жеРоссия
Челябинецот до 50
Галичанинот до 100
KATOСверхгрузоподъёмный на собственном шассиот 60 до 150Япония
Komatsuот 30/ до 00
Zoomlionпредел 2000КНР
XCMGпредел 1600
LiebherrВсеот 5 до 1200Германия, Австрия, Швейцария
Terexот 30 до 1200США
ГазпромкранСреднетонник на свободном шассиот 5 до 30Россия
GroveСверхгрузоподъёмный на собственном шассипредел 450Германия
Kruppпредел 200
TAKRAFЖелезнодорожный, автокранпредел 200
TadanoЛёгкие и средние свободного базированияпредел 50Япония
LokomoСредние и тяжёлые на собственных шассиот 20 до 100Финляндия
