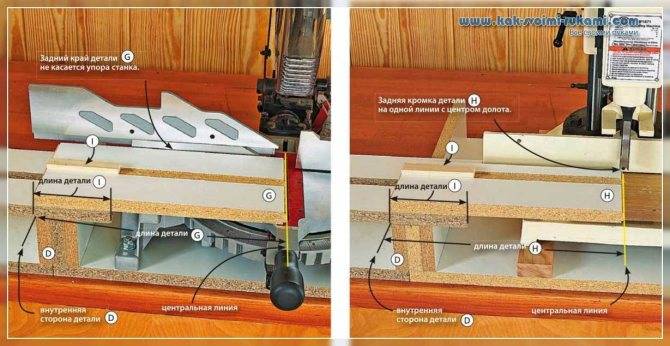

Сделайте передвижные упоры
Определите ширину передвижного упора G для торцовочной пилы, измерив расстояние от переднего края одного из расширений до передней стороны упора на столике станка. Ширина передвижного упора Н для долбежного станка определяется расстоянием от переднего края расширения до центра долота. Измерьте расстояние от центра столика до внутренней стороны стойки D, ближайшей к основанию-платформе, чтобы определить длину передвижных упоров. Выяснив размеры, выпилите летали из 19-миллиметрового материала.
Затем с помощью пильного станка с пазовым диском выберите шпунты глубиной 3 мм с обеих сторон каждой детали на расстоянии 60 мм от переднего края и сделайте сверху и снизу вдоль каждого торца пылезащитные фальцы сечением 3×3 мм. Теперь выпилите из твердой древесины и острогайте две направляющие рейки I размерами 11x19x305 мм.
Измерьте расстояние от выступающего торца верхней полки Е до внутренней стороны стойки D, ближайшей к основанию-платформе, и опилите направляющие рейки до такой длины. Вклейте их в шпунты передвижных упоров, выровняв торцы с плечиками пылезащитных фальцев, как показано на рисунке. Примечание. Аля долбежного станка с передним зажимом заготовок, возможно, потребуется сделать на передвижном упоре вырез, позволяющий сдвигать упор к центру столика.
Основные виды верстаков: фото конструкций и тисков разного назначения
Чертежи столов, которые можно встретить в интернете, представлены в огромном разнообразии. Чтобы выбрать оптимальный вариант для создания верстака в домашних условиях, лучше заранее определиться с типом конструкции и ее конфигурацией. Существует несколько разновидностей столов, используемых для работы с древесиной.
Самую простую в изготовлении конструкцию имеет верстак стационарного типа. Для его создания потребуется минимальный набор инструментов и немного терпения. Такие конструкции преимущественно используются для обработки деревянных заготовок большого размера.
Столярные верстаки отличаются размерами и типом конструкции
Более сложное устройство имеют столярные верстаки складного типа. Эти изделия достаточно компактны. Их вес не превышает 30 кг. Такие конструкции считаются мобильными и при желании их можно легко переместить с одного места на другое. В складных верстаках нижняя опорная часть может изготавливаться из металла. Это делается для того, чтобы повысить устойчивость конструкции. Мобильные столы предназначены для работы с небольшими деревянными заготовками.
Столярные верстаки бывают еще и составными. В этом случае все элементы конструкции фиксируются с помощью болтовых соединений. Преимущество такого стола заключается в том, что все его компоненты взаимозаменяемы. С другой стороны, чертежи столярных верстаков составного типа достаточно сложны, как и технология их изготовления. С этой задачей может справиться только опытный мастер.
Тиски для верстака бывают универсальные, специальные, ручные и стуловые
Прежде чем приступить к созданию верстака, нужно подобрать подходящий вариант тисков. При этом обязательно учитывается специфика будущих работ.
Существует несколько разновидностей тисков для столярного верстака:
Выбор типа и конструктивного исполнения конструкции. Подбор материала и инструмента. Последовательность выполнения сборки пресса.
- Стуловые – эти приспособления применяются крайне редко, поскольку они рассчитаны на выполнение тяжелых работ.
- Универсальные – предназначены для работы с заготовками небольшого размера. Для фиксации этого крепежа на крышке верстака используются болты.
- Специальные – позволяют регулировать положение заготовки как по вертикали, так и по горизонтали, что в значительной степени упрощает работу мастера.
- Ручные – бывают инструментальными, поворотными и неповоротными.
Обратите внимание! В неповоротных и поворотных тисках ручного типа ширина губок равна 8 см
Производство конструкции своими руками
После подготовки эскиза сооружения (с проставленными размерами) и приобретения требующихся материалов можно приступать к работе. Начать следует с изготовления каркаса под столешницу. Он может быть выполнен из профильной трубы. Имея в хозяйстве сварочный аппарат и болгарку, сделать это совсем не сложно.
- Нарезаются необходимые отрезки трубы.
- Свариваются боковины.
- Привариваются четыре соединяющих боковины отрезка.
- Все места сварки и пиления обрабатываются шлифовальным кругом.
- На торцы ножек закрепляются регулировочные винты, позволяющие устанавливать стол на не очень ровную поверхность.
Металлический каркас под столешницу
Цены на популярные модели сварочных аппаратов
Конструкцию необходимо покрасить, чтобы придать ей эстетичный внешний вид и защитить от коррозионных процессов. В каркасе останется сделать отверстия для монтажа столешницы.
Также стол можно изготовить из бруса или досок сечением 10 х 5 см. Для сборки каркаса понадобятся металлические уголки, шканты и саморезы.
Важно! При использовании заготовок из дерева не следует забывать об обязательной обработке их от воздействия влаги и температур. Для этого выпускаются специальные составы
В качестве основания для циркулярной пилы можно использовать и старую мебель, например офисный стол. Необходимо лишь, чтобы его база была прочной. В большинстве случаев стандартные размеры таких конструкций вполне подходят для проведения работ по распиловке древесины. Но саму столешницу рекомендуется установить новую. Как вариант — склеить два листа фанеры толщиной 1,2 см. Такой толщины будет вполне достаточно для установки пилы весом около 5 кг.
Можно склеить 2 листа фанеры
После изготовления основания можно приступать к самому важному этапу — подготовке поверхности и установке пилы. Таблица
Что может понадобиться для проведения работ
Таблица. Что может понадобиться для проведения работ.
Выбор габаритов
Выбирать размеры распиловочного стола стоит в зависимости от квадратуры мастерской. Небольшая площадь помещения позволяет использовать столешницу 50 х 50 см. Делать распиловочный стол меньше не имеет смысла — пользоваться им будет затруднительно при обработке длинных заготовок. Универсальный размер, обеспечивающий удобное пиление ЛДСП, — 80 х 80 см.
Для соблюдения требований безопасности пилу рекомендуется размещать посередине столешницы на расстоянии не менее 25 см от края — именно этот показатель и приводит к минимальной ширине в 500 мм. Расположение распиловочного диска также зависит от того, как именно его будут использовать. Всего существует три разновидности конструкции:
- для продольного распиливания;
- для поперечного распиливания;
- универсальные.
Глубина и расположение установки диска зависят от обрабатываемых на станке заготовок. Для досок и фанеры он должен выступать над столешницей на 50–80 мм, для бревен — на 110–125 мм. Высота верхней части каркаса из листов фанеры или ЛДСП может быть в пределах 35–40 см. Если делать станину только из бруса, этот параметр зависит от сечения. Оставшуюся часть конструкции представляют деревянные ножки, размер которых мастера обычно выбирают под свой рост. Общая высота распиловочного стола составляет около 1,0–1,1 м, но может уменьшаться до 900 мм.
Каким требованиям должен отвечать стол
Проф мастер не жалеет средств на приобретение самого современного и надежного оборудования — такие вложения не только лишь окупаются, да и приносят значительную прибыль. Это его неизменная работа и основной доход, а чем выше производительность труда, меньше непроизводительные утраты материалов и лучше качество, тем больше прибыли у мастера. Начинающим мастерам нет смысла брать дорогие станки и оборудование, им полностью довольно одной ручной фрезы. Соответственно, станок нужно делать таковой, чтоб фреза в хоть какой момент стремительно снималась и могла употребляться в обычном режиме.
Конструкция станка должна быть очень обычный и сразу надежной

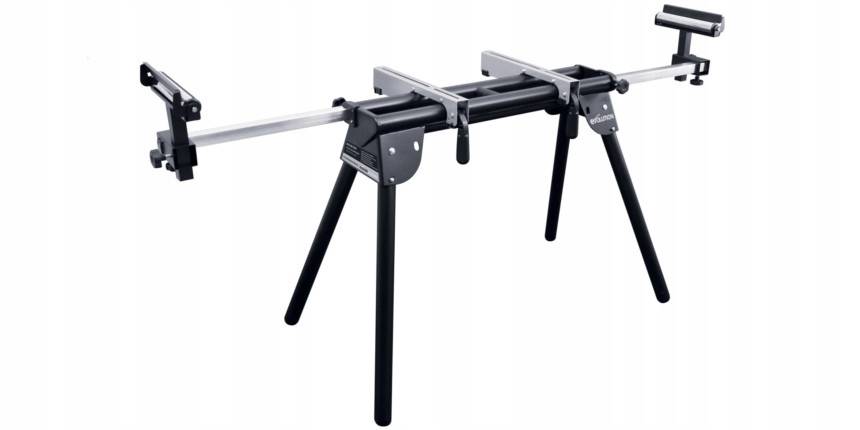

Передвижной стол для торцовочной пилы / Best miter saw stand (built)
Очередное требование – стол должен быть очень обычным в изготовлении. Его можно сделать своими руками и при помощи того простого набора инструментов, который есть у непрофессионалов.
В связи с такими требованиями, мы не будем рассматривать варианты сложных столов, их сделать могут только мастера столярного дела. Не считая того, большая часть проектов требуют переделки ручного фрезера, после реконструкции инструмент уже нельзя использовать в ручном режиме, нужно брать 2-ой экземпляр. Экономически нерентабельно терять время и деньги на изготовка стола для фрезера только для того, чтоб воспользоваться несколько часов в году, а для обычных более нередких работ брать очередной ручной фрезер.
READ Чем Отличается Гайковерт От Шуруповерта
Если потребность в ручном фрезере выше, нет смысла сооружать непростой станок
Подготовка к изготовлению стола
Всевозможные виды таких столов можно найти в строительных магазинах, от самых дешёвых до крупных профессиональных, однако, существуют ситуации, когда приобрести этот товар не представляется возможным. Именно в таких случаях следует изготовить самодельный верстак для такого инструмента.
Прежде всего, в процессе изготовления стола вам нужно учесть несколько важных пунктов:
- выбор удобного свободного места для установки стола;
- обязательная установка крепления для стационарного размещения инструмента;
- размеры обрабатываемых материалов для удачного их размещения;
- тип и габариты самой торцовочной пилы, которая будет установлена на столе.
Следующим этапом будет анализ и выполнение перечисленных выше пунктов, так как от этого напрямую зависит успешное изготовление стола. После изучения инструкции по сборке стола, подготовки чертежей, а также нужных строительных материалов можно смело начинать основную часть всей работы.
Технология изготовления
Используя 20-мм фанеру, вы должны выполнить заготовку для столешницы, руководствоваться при этом необходимо выбранными размерами. Полотно размечается с помощью маркера и линейки, а после распиливается электрическим лобзиком. Кромки необходимо обработать фрезером. Материал зашкуривается.
С нижней стороны столешницы необходимо выполнить разметку для пилы. Для этого полотно переворачивается, а пилу следует установить без диска на предполагаемое место размещения. Так вы сможете разметить параметры подошвы. С помощью фрезера в столешнице делается углубление в пределах от 8 до 10 мм, при этом необходимо следовать посадочному месту, которое было размечено заранее.
Что необходимо для создания
Чтобы приступить к работе, необходимо тщательно подготовиться.
Материалы и инструменты
Для самодельного стола потребуется прочное металлическое или деревянное основание. Некоторые мастера предпочитают делать столы из алюминия, стали.
Работать с большими объемами древесины обычной циркуляркой сложно, поэтому ее лучше установить на стол.
Важно! Древесину обязательно обрабатывают специальным средством, которое обладает антисептическим составом, чтобы предотвратить процессы гниения. Материалы, которые потребуются в процессе работы:
Материалы, которые потребуются в процессе работы:
- основа, толщина которой не меньше 22 см;
- брусья для усиления и изготовления опоры (можно использовать обрезную доску в количестве 5 штук);
- деревянные шканты, размером в 10 см (для работы потребуется 12 штук и больше);
- столярный клей;
- крепежи из металла (не меньше 4 штук, а точное количество зависит от габаритов и длины стола);
- металлические уголки в количестве 10 штук;
- саморезы.
Перед работой нужно подготовить инструменты. Для отметок берут карандаш или маркер, метр, рулетку, электрический лобзик, фрезер ручной модели. Чтобы обработать дерево, потребуется шлифовальная машина, наждачная бумага разного уровня зернистости, которая убирает зазубрины.
Современный электролобзик оснащается встроенным средством защиты, электронными регулировками скорости, гасителями уровня вибрации и шума.
Также необходим рубанок, дрель и шуруповерт. Материалы и инструменты готовят заранее, располагают на рабочем месте.
Дело пойдет куда легче, если пользоваться шуруповертом.
Определение дизайна и конструкции
Чтобы выбрать дизайн, необходимо определиться с материалом основания. Для деревянных столешниц подходят листовые породы деревьев, которые отличаются устойчивостью к процессам гниения при правильной антисептической обработке. В основании делают специальное отверстие под диск.
Стол для дисковой пилы можно соорудить самостоятельно, точно придерживаясь определенной схемы.
Для деревянного основания используют крепкую станину из четырех козлов, досок размером в 50х150 мм. Она должна быть устойчивой для обеспечения безопасности. Для работы не подходят кривые или гнутые листы металла, потому что существует высокая вероятность получения травмы.
Сооружение собственными руками элемента позволяет сделать пилу максимально подходящей под индивидуальные условия.
Можно сделать простую конструкцию или оснастить ее расклинивающим ножом съемной конструкции. Дополнительно выполняют дисковую защиту, чтобы рабочая стружка не летела на человека, который будет работать за столом. Чтобы делать распил под углом, необходимо добавить детали для регулирования наклона диска.
Можно подогнать изделие по нужному размеру, распределить все так, чтобы удобно было именно вам.
Для циркуляции делают направляющую каретку стола. Она включает в себя следующие элементы:
- направляющие брусья;
- фанеру;
- пропил;
- бортики для надежного упора;
- планка съемной конструкции.
После выбора дизайна конструкции, необходимо сделать чертежи стола для дисковой пилы своими руками.
Собственноручно созданная модель будет единственной в своем роде, что делает ее уникальной.
Чертежи и схемы
Обратите внимание! Чертеж нужен для предотвращения ошибок в процессе работы. В первую очередь делают расчет размеров, чтобы перенести их на картон
В нем делают отверстие, которое должно подойти к габаритам пилы. Перед созданием чертежа и схемы нужно купить режущий инструмент. Универсальные отверстия в этой конструкции не предусматриваются, потому что они не смогут обеспечить максимальную устойчивость, безопасность и выдержку больших нагрузок
В первую очередь делают расчет размеров, чтобы перенести их на картон. В нем делают отверстие, которое должно подойти к габаритам пилы. Перед созданием чертежа и схемы нужно купить режущий инструмент. Универсальные отверстия в этой конструкции не предусматриваются, потому что они не смогут обеспечить максимальную устойчивость, безопасность и выдержку больших нагрузок.
Сделать стол для циркулярной пилы вполне по силам каждому мастеру.
Можно оставить немного дополнительного места для инструмента или деревянных заготовок. Подходящие габариты: 120х120 см.
Пример чертежа столика для циркулярной пилы:
Сложностей в процессе не возникнет, если тщательно изучить вопрос.
Схема с подробным описанием и размерами:
Стол изготавливают с учетом того, что ручной инструмент будет установлен и закреплён на столе, превратившись при этом в стационарное оборудование.
Что потребуется и в какую цену обойдется изготовление
Потребуется разметочный инструмент: плотницкий уголок, рулетка, уровень, возможно штангенциркуль.
Инструмент для нарезки заготовок по размеру может быть разным. Для металла: обезьянка с отрезным кругом или ручная пилка по металлу, газовый резак или электросварка. Для мягких материалов: ручная ножовка или лучковая пила, циркулярка, электролобзик, сабельная пила.
Цену изготовления назвать невозможно. Если у мастера уже есть материал и крепеж и он делает все сам, изготовление может ничего не стоить в деньгах. Только время и труд. Если приходится покупать материал, сумма зависит от того, какой материал, сколько, по какой цене, приходится ли платить, например, сварщику или нет.
Поэтому цена изготовления может быть от 0,0 руб. до 3-7 тысяч руб. и даже 20 тыс. и более, если делается сложный станок с салазками, винтовыми регулировками и т.д.
Стоимость самой ручной циркулярки при этом не учитывается. Она рассматривается как самодостаточный инструмент, которым можно эффективно работать и без стационарного варианта.
Разновидности верстаков для торцовки
Все зависит от задач. Между тем столы делятся на виды по внешним признакам:
- Маленькие размером в полметра. На них торцуют заготовки для поделок. Боковой упор, который часто совмещен со стуслом для ручного распила, подходит для маленьких циркулярок.
- Средний размер стола начинается от полуметра в длину и от полутора в ширину. Он оснащается деревянным упором для ручной дисковой пилы среднего размера.
- Большие верстаки предназначены для торцевания мебельных щитов. Длина и ширина начинается от двух метров. Такие столы оборудуются металлическими упорами на подшипниках.
А дальше начинается полет фантазии. Ведь если с габаритами столешницы все понятно, то устройства упора бывают различными:
- Простые деревянные из четырех элементов: две ножки, площадка, боковой выступ.
- Металлические из сваренных уголков.
- На подшипниках, количество которых от четырех и более.
- На стержневых направляющих.
- Возвратные пружины и фиксаторы пилы усложняют конструкцию, но упрощаю эксплуатацию.
Что собой представляет циркулярная пила
В быту и на производстве циркулярная пила необходима для распиливания различных материалов (древесины, шифера, ГКЛ, мягкого металла, фанеры и т. д.). Этот ручной электрический инструмент (в стандартной комплектации) предназначен для выполнения прямолинейного распила глубиной от 40 до 140 мм (большинство выпускаемых производителями моделей позволяют выполнять пропил под прямым углом до 85 мм, но для строительных площадок есть линейка более мощного оборудования). При проведении операции устройство крепко держит в руках оператор и проводит пиление, двигаясь вдоль обрабатываемого изделия. При этом ограничений размеров заготовок по длине и ширине нет. Существует возможность пиления под углом к поверхности детали.
Устройство дисковой пилы
Модели пил различаются мощностью. Самые бюджетные устройства имеют мощность до 1,2 кВт и предназначены для распиловки заготовок толщиной до 4,5 см. Они отлично подходят для бытовых нужд, проведения периодических работ в течение коротких промежутков времени и отличаются простотой и неприхотливостью. Если требуется выполнить пропил до 6,5 см, причем делать это нужно часто и подолгу, понадобится полупрофессиональный инструмент мощностью до 1,8 кВт. Для выполнения производственных задач выпускается профессиональная техника мощностью до 2,2 кВт, выдерживающая длительные нагрузки и способная производить распил деталей толщиной до 8,5 см. Помимо этого, производится инструмент, предназначенный для использования на предприятиях по деревообработке, способный распиливать заготовки толщиной до 14,1 см. Его мощность доходит до 5,5 кВт, а вес — до 100 кг.
Выбор модификации с учетом назначения
Выбирая диски для инструмента, требуется обращать внимание на их технические параметры
- Угол заточки зубьев. Мягкие материалы распиливают дисками, имеющими зубья с наклоном в сторону вращения диска. Для работы с металлом требуются модели с отрицательным углом заточки.
- Количество зубьев. Для пиления различных материалов следует подбирать диски с разным количеством зубьев: для мягких — модели с большим числом зубьев, для твердых — с маленьким. Например, для древесины минимальное количество зубцов — 24.
Маркировка дисков включает данные о его диаметре и размере посадочного гнезда
Для использования циркулярной пилы в течение длительного периода времени важно, чтобы она не слишком много весила, была эргономичной, а диски — хорошо заточенными. Держать в руке агрегат долго — совсем не просто
Усталость оператора способна привести к снижению качества пиления. Поэтому многими мастерами, работающими с пилами, практикуется установка их на стол.
Циркулярные пилы часто устанавливают на стол
Смысл такого устройства заключается в закреплении корпуса пилы под столешницей так, чтобы над столом оказался один лишь диск для пиления. Заготовка передвигается по столешнице и распиливается вращающимся диском. Такое стационарное приспособление значительно облегчает труд и позволяет проводить непрерывную работу без потери качества и быстро. Производителями предлагается большое количество моделей пил, размещенных на столах. Стоимость сооружений варьируется от 8 (укомплектованные самыми примитивными пилами) до 140 тыс. рублей. Самостоятельное изготовление конструкции позволяет не только сэкономить средства, но и получить в распоряжение агрегат в соответствии с собственными требованиями.
Сделать стол для циркулярной пилы несложно
Зачем нужен стол для фрезера
Проф мастера таким вопросом не задаются, у их есть отдельные фрезерные станки. Это может быть не только лишь деревообрабатывающее оборудование промышленных серий, да и особые станки для бытового использования. Обычно, всеохватывающие механизмы, имеющие на одной станине циркулярку, фуганок, фрезер и сверлильный станок в разных композициях.
Деревообрабатывающий станок просит соответственного опыта
Обычным любителям брать такое оборудование не надо, им довольно и обычного ручного фрезера. Но появляются ситуации, когда многие думают над созданием стола для фрезера. Почему?
- Не выходит фрезеровать вручную, инструмент не движется по прямой косильной лески, поверхность деталей волнистая. Приходится пару раз проходить по одному месту, а это оказывает негативное воздействие на конечное качество.
- Необходимость фрезеровки длинноватых заготовок — лишь на столе можно выполнить эту операцию всего за один проход.
- Есть потребность работать на фрезах со сложным профилем, ручной способ не обеспечивает требуемой чистоты поверхности.
Ручным фрезером работать не всегда комфортно
Нужно увидеть, что не все технологические операции можно сделать на столе, есть такие, которые производятся только ручным фрезером. Например, на станке нереально фрезеровать профили с закрытым контуром, размещенным по центру заготовок.
