Самодельный станок для производства вагонки

С чего начать

Для создания прибыльного бизнеса важно изучить строительный рынок в регионе, насколько высок спрос на деревянную облицовку. Для предварительного просчета себестоимости товара нужно знать действующие цены на рынке

При составлении бизнес-плана необходимо проанализировать количество деревообрабатывающих цехов в районе. Если их достаточно много, то еще одно предприятие не сможет обеспечить себя работой. Стоимость сырья в данной области должна быть невысокой, чтобы обеспечить конкурентоспособные цены.

Основным сырьем для вагонки станет доска, качество которой регулируется ГОСТом. Для производства используется древесина разных пород (сосна, лиственница, липа, ольха и другие).

Цех

Для деревообрабатывающего цеха подойдет отдельное помещение. Лучше, если цех будет удален от жилых районов, поскольку распил дерева создает много шума и пыли. К этой отрасли применяются жесткие требования Санитарной службы, и их придется соблюдать. Основные нормативы и правила работы указаны в СанПин 2.2.3.1385-03. Также должны соблюдаться противопожарные требования.

Второй важный вопрос — электропроводка в помещении. Станки для распила обладают высокой мощностью и создают большую нагрузку на провода. Дерево очень горючий материал, поэтому не стоит экономить на проводке и электропитании, их состояние должно быть идеальным.

Помимо станков в цеху должна разместиться сушильная камера. И отдельный склад готовой продукции.

Сырье на вагонку

Виды вагонки

Деревянная вагонка изготавливается со следующими видами профиля:

  1. Профиль « Стандарт» является базовым, по сечению напоминает трапецию. На поверхности обшитой стены нет зазоров и щелей, но видны небольшие углубления в местах стыков деталей, которые образуются из-за скошенных углов планок. Вызывает много нареканий из-за деформации после сборки.
  2. «Европрофиль или евровагонку» изготавливают по западноевропейскому стандарту DIN 68126/86. К этому виду профиля регламентируют строгие требования к влажности древесины. Панели оснащены вентиляционными отверстиями. Несмотря на более высокую цену, по сравнению со стандартной облицовкой, широко используется для отделки.

Евровагонку выпускают следующих видов:

  • профиль «Штиль» обладает более закругленными деталями и за счет этого переход на стыках вагонки выглядит более плавно. Профиль делают утолщенным до 25 мм. Используют для обшивки фасадов зданий, когда нужно создать имитацию бруса;
  • «Блокхаус» имеет полностью закругленную лицевую часть. Благодаря этому после монтажа стена выглядит как собранная из бревен;
  • «Ландхаус» один из самых дорогих видов профиля. Выполняется с рисунком или эффектом тиснения на лицевой стороне;
  • Профиль « Softline» характеризуется отсутствием углов, подходит для саун;
  • «Американка» отличается скошенным профилем деталей. Создается имитация сайдинга из натурального дерева.

Вся вагонка изготавливается из одной партии, проходит через один и тот же станок. Полностью готовые доски сортируются в зависимости от наличия на них сучков, трещин и других дефектов.

Классы (сорта) вагонки:

  • экстра — идеально гладкая и ровная поверхность;
  • «А» или 1 сорт — допустима небольшая шероховатость поверхности. Есть по 1 сучку на 1 погонный метр. Могут быть небольшие трещины и смоляные карманы;
  • «В» или 2 сорт — много сучков, из них 2 могут выпадать. Допустимо наличие трещин и нескольких червоточин. Этот сорт подходит для окрашивания;
  • «С» или 3 сорт — древесина низкого качества, подходит для черновых работ и обшивки технических помещений.

Сырье

Один из важных моментов в работе деревообрабатывающего цеха — это контроль при приемке сырья

Чтобы поставлять на рынок качественные изделия, важно найти проверенного поставщика материалов. Чем тщательнее контроль за качеством сырья, тем выше сорт и цена готовой вагонки

Вагонка производится практически из всех видов древесины. В зависимости от породы дерева разделяют следующие разновидности:

  • хвойные (сосна, ель, лиственница, кедр);
  • лиственные (липа, ольха, бук и другие).

Хвойные породы характерны наличием эфирных масел и смол, поэтому используются чаще для внешней отделки.

Лиственные породы преимущественно применяются для внутренней отделки, включая бани и сауны. Такие материалы отличаются меньшей долговечностью, зато обладают низкой теплопроводностью, что позволяет использовать их в сильно прогревающихся помещениях.

Виды вагонки и их применение

Вагонкой называют группу облицовочных материалов. Она представляет собой тонкие обшивочные доски, которые производятся с крепёжными замками, что многократно упрощает монтаж. Спектр её применения очень широк. Это обшивка наружных и внутренних стен жилых и нежилых помещений, бань, беседок, свесов крыши — фактически любых плоскостей. Даже в интерьере жилых помещений вагонка смотрится стильно. Строители и обычные покупатели любят вагонку за простоту монтажа и аккуратный внешний вид.

Есть несколько подходов к классификации. Первый связан с материалом изготовления:

  1. Из дерева. Самая дорогая разновидность, производится из натурального дерева — ель, сосна, липа, ольха. Довольно тяжёлая, но выглядит очень презентабельно, может использоваться в современных интерьерах. Служит до 20 лет — подвержена гниению и воздействию вредных насекомых или грибков. Чтобы справиться с этой проблемой, вагонку из натурального дерева защищают лаком.
  2. Из МДФ — отходов деревообработки, спрессованных под высокой температурой и давлением. При прессовке выделяется лигнин — естественный древесный клей, который и скрепляет стружку. Отсутствие химикатов при производстве делает вагонку из МДФ совершенно безопасным материалом.
  3. Из пластика. Изготавливают из поливинилхлорида — прозрачной пластмассы, устойчивой к щелочам, кислотам и другим растворителям. Отличается более доступной ценой и большим выбором расцветок. Менее устойчива к механическим повреждениям, чем предыдущие разновидности. Не ржавеет и не гниёт, но быстро выгорает на солнце.

Вагонка — популярный облицовочный материал

Другой подход к классификации основывается на стандартах качества:

  1. «Обычная», выполненная по советским стандартам. Считается менее качественной. Строители критикуют её за склонность к деформации, слишком маленькие крепёжные замки, ворсистую поверхность и обилие сучков. Обычно не имеет защитного лакового покрытия, а значит очень подвержена гниению и короедам.
  2. «Евростандарт» по DIN68126/86. Этот стандарт разработан в Европе и предъявляет к качеству материала гораздо более суровые требования. У такой вагонки более крупные шипы или замки, монтировать её удобнее. Она более сухая (высушивается до 15%), поэтому не деформируется после установки. Лак защищает материал от короедов.

Особенности самодельной вагонки

Вагонка своими руками выполняется именно из того дерева, какое требуется потребителю. Самостоятельно можно подобрать не только цвет и рисунок, но даже такое расположение сучков и пятнышек, чтобы подчеркнуть особенность материала.

Плюсы и минусы

Простота обработки дерева
Можно сделать ламели с разной структурой
Ламели можно изготавливать из расчета на будущую обработку: брашинг, состаривание, покрытие лаком или краской
Стоимость вагонки своими руками ниже, несмотря на приличный расход электричества при изготовлении

В домашних условиях сложно точно соблюдать размеры и конфигурацию доски
Сложный профиль потребует намного больше времени и усилий
Для изготовления потребуется сухое дерево
Работа требует квалификации и опыта

От чего зависит качество

Для изготовления вагонки нужно брать качественный материал

Качество материала, сделанного своими руками, определяется следующими факторами.

  • Для вагонки нужно брать хорошую обрезную доску. Иначе корректировать толщину изделия будет весьма сложно.
  • Дефекты материала – сучки, кармашки, трещины – весьма затрудняют работу. Следует распланировать раскрой так, чтобы дефекты не оказывались на участках обработки.
  • Доски с гнилью, черными сучками, очень кривые покупать нельзя, в домашних условиях с такими повреждениями не справиться.
  • Все инструменты, используемые в работе, должны быть в идеальном состоянии.
  • Во время работы следует следить за чистотой на станке. Мелкую древесную пыль и стружки периодически сдувают, циркулярную пилу остужают. В противном случае срезы и пропилы получаются менее ровными.
  • Предпочтительнее сухая доска. Она режется лучше и не дает усадки. Ламели из древесины естественной влажности имеют неточные размеры, а после монтажа отделку может повести.

Станок

Фрезерный используется преимущественно для производства изделий из дерева, но если приобрести дополнительно специальные ножи, то можно обрабатывать даже пластмассу и металл.

Инструмент хорош тем, что, несмотря на компактные размеры, с его помощью можно выполнять многочисленные работы.

Станок используется для изготовления панелей, и для фрезерования небольших отверстий для дверных ручек, петель. Им можно обработать дверные кромки, оконные рамы, стулья и другие предметы из дерева.

Ручной представлен в трех основных видах:

  • Ламельный;
  • Кромочный;
  • Верхний.

Фрезы для вагонки установлены под кожухом мощного двигателя, оснащенного ручками. Стойки, зафиксированные на базовой плите и опорной, дают возможность двигателю передвигаться вверх и вниз.

Его вес компенсируется пружинами возврата. Поэтому нож находится в поднятом на рамой положении еще до того, как заготовка выведена из работы. Хвостовик крепится с помощью запорной гайки в цанговый зажим.

Изготовление на станке

  • Фрезы для производства вагонки понадобятся после того, как начинаются работы с фугованными досками. По одной из сторон делается ровный срез, после чего необходимо определить будущую ширину изделия.
  • Перед этим желательно осмотреть все доски, чтобы они не оказались уже выбранной ширины. Обычно выбирается размер доски средней величины – от 7 до 10 см.
  • Если считать число проходов по ножам, то можно достигать равной толщины на всех досках.
  • При удалении обзола остается дерево, которое можно потом использовать в качестве реек.
  • Далее остается шпунтование доски по периметру. Вырезаются шип и паз. При поднимании и опускании стола можно регулировать углубление паза. Линейка постоянно должна быть прижата к кромке панели.

Видео — линия по производству:

Затраты

Не стоит бояться экспериментировать, ведь то, что получается своими руками – намного дороже и лучше, чем приобретенное по самым лучшим ценам в магазине.

Панели, выполненные собственноручно, не только украсят дом, но и «напитают» его энергетикой человека, стремящегося превратить свой дом в уютный очаг. Нужно лишь приготовить необходимые материалы и инструменты – и новое дело будет обязательно освоено.

Список источников

  • luchiefasady.ru
  • kubvagonki.ru
  • www.novaso.ru
  • obinstrumente.ru

Оборудование и сырьё

Мы видим пример деревообрабатывающего станка для изготовления вагонки.

Итак, с помещением мы определились, и самое время разобраться в том, какое оборудование нам понадобится. В первую очередь, это, конечно же, станки для производства вагонки, и тут встаёт вопрос, какому отдать предпочтение: кустарному или фабричному.

Конечно, цена фабричного профессионального станка будет значительно выше, но нельзя не учитывать и высокий коэффициент полезного действия и производительность. На изготовление одной панели вагонки на станке кустарного производства будет уходить не меньше 10 минут, в то время как у профессионального оборудования это процесс займёт не больше одной минуты.

Так же в пользу фабричных станков можно сказать и то, что при их покупке, набор дополнительных инструментов будет минимальным. Как правило, такое оборудование является многофункциональным, то есть способно выполнять одновременно несколько действий. В то время как кустарный станок лишь придаёт заготовке форму вагонки, а дополнительная зачистка и подготовка заготовок – это уже отдельная задача, выполнять которую придётся самостоятельно.

Цены

Для изготовления вагонки нужны разные инструменты, например на фото, циркулярная пила.

Теперь несколько слов о расценках. Стоимость кустарного станка может начинаться от 20 тысяч рублей, но в дополнение к нему придётся приобрести следующий набор инструментов:

  • Ручной фуганок. От 2000
  • Рейсмус. От 7000
  • Лобзик. От 2000
  • Циркулярная пила стационарного типа. От 10000
  • Ручная циркулярная пила. От 3000

Итого на общую сумму примерно 24000 рублей, то есть вместе со станком, на всё будет затрачено около 50 тысяч и это при самых скромных и оптимистичных расценках.

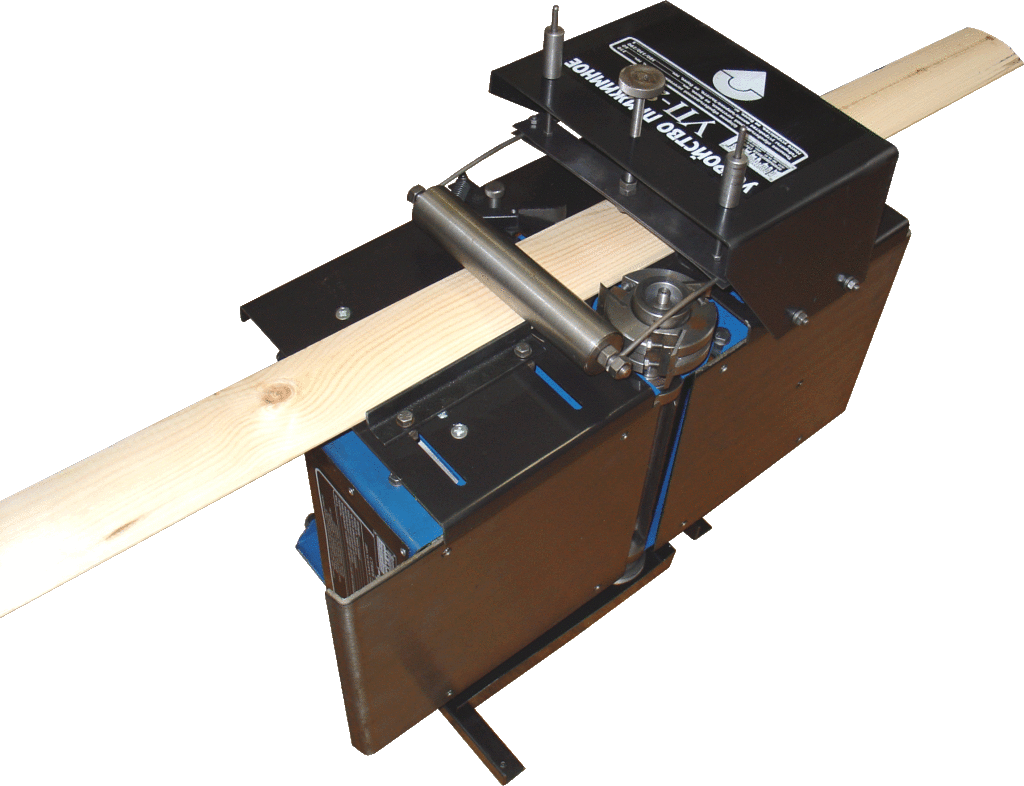

Мы видим пример ещё одного небольшого станка для изготовления вагонки.

Стоимость профессионального станка начинается от 150 000 рублей, и в дополнение вам не понадобится вообще никакое оборудование. Станок будет полностью самодостаточным. Достаточно просто подключить его и можно начинать работать.

Так же необходимо учитывать, что  мы производим вагонку своими руками, то есть привлечение сотрудников нежелательно, и это ещё один фактор, говорящий в пользу покупки фабричного оборудования, справится с которым под силу и одному человеку. В то время как для работы на кустарном станке нужны как минимум двое: один человек на обслуживание самого станка, и один помощник для выполнения дополнительных функций по подготовке сырья и для окончательной обработки.

И в завершении этого раздела, рекомендуем вам посмотреть производство евровагонки видео, на котором показана инструкция по эксплуатации многофункционального деревообрабатывающего станка.

Отбираем сырьё

От того какое сырьё для изготовления вагонки вы выберите, будет зависеть качество ваших изделий.

Лес можно поделить на три основных категории: обрезной, необрезной и горбыль. От качества первичной обработки напрямую зависит стоимость сырья и время, которое будет затрачено на изготовление вагонки. То есть, чем ниже качество обработки леса, тем он дешевле, и тем дольше будет происходить цикл производства.

Тут каждый подсчитывает рентабельность самостоятельно. Например, если уже есть отработанный рынок сбыта готовой вагонки, то целесообразнее закупать обрезной лес, а основной доход получать за счёт больших объёмов производства.

То же самое и наоборот, если рынок ещё не отлажен, выгоднее экономить на сырье, и затрачивать больше времени на производство, которое не магнетизируется в качестве вложений в бизнес. То есть, вкладываете в развитие вы меньше, и расплачиваетесь за это собственным временем.

На фотографии мы видим пример евровагонки.

Давать каких либо рекомендаций по этому поводу мы не будем, так как у каждого свой подход к ведению бизнеса, но можем дать несколько практических советов по выбору качественного сырья для производства.

Итак:

  • Лес должен быть максимально сухим. Лучше всего приобретать его у поставщика, имеющего закрытые складские помещения.
  • Доски должны лежать ровно, а не в разброс. Это исключит их искривление в результате долгого хранения на складе.
  • Внимательно отбирайте каждую доску на предмет сучков. Иногда они даже привлекательно смотрятся, но есть сквозные сучки, которые при обработке просто выпадут и оставят после себя нелицеприятное отверстие.
  • Отбирайте доски без трещин. Внешне это может быть еле заметный скол, но после обработки на станке такая доска может просто расколоться на части.

Этапы работ

Подробнее рассмотрим распространенный вариант производства облицовки на дому, используя циркулярку.

Работа начинается с подготовки расходного сырья и уборки рабочего пространства. Необходимо точно определиться с количеством пиломатериала. Для изготовления нужны строганые доски, ширина которых не превышает 10 сантиметров, а толщина составляет от 1,5 до 2 сантиметров. Использовать более крупные доски не рекомендуются из-за типа соединения вагонки между собой.

В процессе работы располагайте пиломатериал с одной стороны циркулярной пилы, а готовый продукт – с другой. Это поможет поддержать порядок и чистоту в помещении.

Все доски должны иметь одинаковую длину. Если это не так, материал обязательно следует подровнять. Также внимательно осмотрите доски и оцените состояние их поверхности. При наличии гнилых, черных сучков отправьте сырье в мусорку. Избавиться от таких дефектов в домашних условиях не выйдет.

Особое внимание уделите складированию заготовок. Следите не только за направлением древесных волокон, а также за расположением различных дефектов природного материала. Каждый специалист скажет, что это самые трудные в обработке элементы

Каждый специалист скажет, что это самые трудные в обработке элементы.

В работе размещайте материал как, чтобы расположение волокон и изъянов совпадало с ходом вращения режущего прибора. Если не соблюсти это правило, чистота поверхности материала будет неудовлетворительной.

Пришло время выставлять циркулярную пилу. При расхождении в ширине досок необходимо обязательно выровнять пиломатериал. Чтобы провести данную процедуру, разместите линейку пилы на необходимом расстоянии от зубьев и надежно зафиксируйте элемент.

Стандартная вагонка оснащена соединением в «четверть». Оформить такое сцепление можно, используя обычную циркулярную пилу. Необходимо настроить высоту стола и расстояние до линейки. Крепление второго элемента необходимо опустить и подвинуть к пиле. При работе внимательно следите за тем, чтобы плоскости располагались параллельно. Расстояние – 1 сантиметр. Линейка должна быть закреплена прочно и надежно.

Настройте положение стола так, чтобы зубцы циркулярной пилы размещались на высоте в сантиметр в максимальной точке. В итоге высота пилы и ее расстояние до линейки должны насчитывать 10 миллиметров. Проверьте правильность параметров, используя часть доски. Откорректируйте положение элементов, если в этом будет необходимость.

Далее нужно оформлять вышеуказанный тип соединения. Проводится первый проход – доска размещается плашмя, боковая плоскость прижимается к линейке максимально плотно. Если все сделано верно, то пропил характерного типа должен появиться по всей длине изделия.

Ни в коем случае не прижимайте пиломатериал вручную. Используйте для этого отдельный деревянный брусок, иначе это чревато травмой. Также запрещается облокачиваться на торец доски.

После разместите материал на ребро. Пропил оформляется со стороны линейки. Таким образом вы выпиливаете «четверть», необходимую для соединения панелей. Отрезанные части убирайте с рабочей поверхности сразу, чтобы не захламлять рабочее пространство.

Для финального оформления соединений разверните доску на 180° и проделайте вышеуказанную процедуру уже с другой стороны. «Четверти» на вагонке должны размещаться зеркально, то есть с одной стороны панели углубления находятся сверху, а с противоположной – снизу. При монтаже отделочного материала соединения крепятся внахлест, перекрывая стыки между собой.

Мастера рекомендуют обработать видимые боковые грани вагонки, используя ручной фрезер. Оборудование, необходимое вам – это стандартный фрезерный станок.

Кроме этого, для работы вам понадобятся следующие приспособления:

  • фрезы для вагонки. Для этого можно использовать настольный универсальный станок для вагонки;
  • пила циркулярная для распила досок на нужные отрезки;
  • измерительные принадлежности.

Виды покрытия

Любая деревянная (натуральная или прессованная) вагонка представляет собой длинные панели из древесины, которые на одной стороне есть пазы, а на другой выступы. Они при монтаже соединяются друг с другом, образовывая прочное и незаметное крепление, которое также называют скрытым замком. Вагонка может классифицировать в зависимости от материала, из которого она изготовлена и профиля. Также панели различаются по категориям: экстра, класс A, B, C.

Фото — евровагонка

По материалам вагонка делится на:

  1. Натуральную. Она изготовлена из различных пород дерева. Выбранный вид древесины обрабатывается и нарезается на доски определенного профиля. Для того чтобы обшить внутренние комнаты или подсобные помещения (бани, сауны, предбанники и т. д.), используется ольха, липа, лиственница, дуб. Реже – сосна. Дело в том, что эта порода под термическим воздействием начинает выпускать смолы, а это не всегда удобно при эксплуатации;
  2. МДФ. Наружная и внутренняя вагонка из прессованных опилок является популярным отделочным материалом. Она прочная и легкая. Производится покрытие из натуральных древесинных опилок, которые соединяются посредством воздействия на них высоким давлением. Как и пластиковая, эта вагонка нормально переносит воздействие прямых солнечных лучей, но может начать разрушаться из-за пара и влаги.

Большое значение при выборе досок играет их профиль. Именно им определяются габаритные размеры (ширина, толщина) и область использования деревянной вагонки. Существуют такие профили:

  1. Классические панели. Достаточно широкая вагонка, которая используется для обшивки потолка, стен и прочих поверхностей. Имеет относительно небольшую толщину, имитирует плоский деревянный брус;

  2. Евровагонка. Она часто фигурирует в интерьере частных домов и квартир. Главным отличием от классических панелей является более глубокий монтажный паз. Он позволяет устанавливать доски на различных проблемных участках, обеспечивая более плотное и жесткое крепление. Зачастую для изготовления такой вагонки используется только натуральный материал, поэтому она часто используется на кухне, в ванной комнаты и в других «влажных» помещениях;
  3. Блок Хаус. Это очень своеобразный материал для отделки стен. За счет полукруглого профиля он позволяет создать стильный дизайн любой комнаты. Такая вагонка реализуется профилями различной длины, поэтому её можно крепить даже на небольших участках (лоджии, туалете, в бане);

  4. Американка. По толщине эти панели напоминают блок Хауса, за исключением того, что они плоские. Эта вагонка крепится на полы, стены, используются как потолочная. В некоторых случаях она даже заменяет привычный пластиковый сайдинг. Примечательной особенностью является то, что зачастую панели изготавливаются из липы, лиственницы и прочих листовых деревянных пород – это позволяет использовать их для облицовки саун, парилок и т. д.

Фото — внутренняя отделка лоджии

Перед тем, как обшить потолок, пол или стены в деревянном доме, подбирается деревянная вагонка определенной категории. Как сказано выше, всего их 4:

  1. Класс экстра. Это наилучший вариант для фасада и внутренних помещений здания. Её производство осуществляется из длинных прочных бревен, без сучков и зазубрин. Это позволяет сделать материал с высокими показателями прочности и красоты;
  2. Категория A. С помощью этого покрытия также проводятся различные работы внутри помещения: укладка панелей на стены и пол, отделка потолка. Отличием от экстра является допустимые на поверхности досок сучки и мелкие неровности;
  3. Далее следует B. Он имеет значительно худшие характеристики, чем A. Её установка производится, только если планируется дальнейшая покраска или покрытие панелей лаком. Допустимы не только сучки и зазубрины, но и следы механической обработки. Главным достоинством является дешевизна – этот сорт отлично подойдет для смен цвета стен, и его цена в два раза ниже, чем двух вышеперечисленных.

Наружная отделка балконов, постройка различных строительных приспособлений («лесов», «козлов» и т. д.) производится при помощи самой дешевой вагонки – B-класса. Её продажа осуществляется на каждом втором деревообрабатывающем предприятии, она считается неликвидной, поэтому отпускается по заниженной цене. На поверхности древесины допустимы зазубрины, выпадающие сучки, изменения цвета и даже признаки гниения.

Фото — блок хаус на фасаде

Стоит ли покупать

Купить вагонку нетрудно. В продажу поступают различные ее виды, они отличаются используемой древесиной, цветом, фактурой, формой наружной поверхности, поэтому можно выбрать материал, идеально подходящий для любого проекта. При всем при этом у вагонки есть существенный недостаток – высокая цена.

Затевая крупный ремонт, нелишним будет рассмотреть вариант самостоятельного изготовления вагонки. Стоит отметить, что даже самый простой станок такого типа будет иметь высокую цену, и, прежде чем решаться на покупку, надо оценить ее рентабельность.

Нужен в домашней мастерской подобный станок или нет – решать самому мастеру, можно лишь привести несколько аргументов в пользу покупки:

  • производство вагонки в домашней мастерской позволит заметно сэкономить на строительном материале;
  • изготовленная своими руками продукция будет заведомо более высокого качества, чем аналогичная, поступающая в продажу;
  • станок может стать источником дополнительного заработка ввиду ощутимой разницы в цене между обрезной доской и готовой вагонкой.

Также нельзя забывать и о том, что данный станок многофункционален. Сфера его применения не ограничена производством вагонки. С его помощью можно изготовить ряд других профилированных изделий из дерева, среди прочего: наличники, плинтусы, фигурные рейки для всевозможных рамок.

Самодельный станок для производства вагонки

Почему многих домашних мастеров интересует, как сделать вагонку самому? Всё дело в экономической стороне дела. Приобретать готовые изделия в строительном магазине будет очень дорого по сравнению с изготовлением облицовки своими руками.

Прежде чем читать статью далее, обязательно нужно посмотреть видео о том, как устроен станок для производства деревянной облицовки стен:

Стоит ли покупать

Купить вагонку нетрудно. В продажу поступают различные ее виды, они отличаются используемой древесиной, цветом, фактурой, формой наружной поверхности, поэтому можно выбрать материал, идеально подходящий для любого проекта. При всем при этом у вагонки есть существенный недостаток – высокая цена.

Затевая крупный ремонт, нелишним будет рассмотреть вариант самостоятельного изготовления вагонки. Стоит отметить, что даже самый простой станок такого типа будет иметь высокую цену, и, прежде чем решаться на покупку, надо оценить ее рентабельность.

Нужен в домашней мастерской подобный станок или нет – решать самому мастеру, можно лишь привести несколько аргументов в пользу покупки:

  • производство вагонки в домашней мастерской позволит заметно сэкономить на строительном материале;
  • изготовленная своими руками продукция будет заведомо более высокого качества, чем аналогичная, поступающая в продажу;
  • станок может стать источником дополнительного заработка ввиду ощутимой разницы в цене между обрезной доской и готовой вагонкой.

Также нельзя забывать и о том, что данный станок многофункционален. Сфера его применения не ограничена производством вагонки. С его помощью можно изготовить ряд других профилированных изделий из дерева, среди прочего: наличники, плинтусы, фигурные рейки для всевозможных рамок.

Требования к конструкции станка для производства вагонки

  1. Стандартная высота рабочей поверхности стола – 800 мм. Хозяин мастерской может изменить этот размер в соответствии со своим ростом.
  2. Поверхность стола делают из полированного материала. Это обеспечит лёгкое и беспрепятственное перемещение деревянной заготовки. Обычно столешницу делают из стального или алюминиевого шлифованного листа. Иногда, для покрытия стола берутся использовать листы МДФ, но в этом случае столешница при интенсивной эксплуатации быстро изнашивается. Станок можно покрывать текстолитом.
  3. Силовое устройство состоит из электродвигателя, оснащённого лифтовым подъёмником. Часто устанавливают ручной фрезер, который уже снабжён лифтом. Головка оси фрезера должна быть приспособлена под смену фрез разного размера.
  4. В рабочей зоне нужно обязательно установить сопло для отсоса древесной пыли. Соответственно сопло присоединяют шлангом к пылесосу.
  5. Снизу стола фрезер крепят к монтажной пластине, установленной с нижней стороны столешницы. От толщины пластины во много зависит максимальный вынос фрезы над поверхностью рабочего стола.
  6. Прижимные устройства (параллельный, поперечный упор и толкатель) должны обезопасить руки оператора во время работы от случайного соприкосновения с режущей поверхностью фрезы.

Конструкция станка

Самодельные станки для изготовления вагонки – это фрезерное оборудование. Промышленный станок такого назначения представляет собой достаточно сложное и дорогостоящее оборудование, рассчитанное на массовое производство облицовочного материала.

Существует много вариантов изготовления своими руками станков для производства вагонки. Оборудование состоит из 3 основных частей:

  1. 1. Станина.
  2. 2. Рабочий стол.
  3. 3. Фрезер.

Станина

Опорную часть рабочего стола лучше всего делать из сваренных металлических деталей. Опоры делают из уголков 50 х 50 мм. Боковые стороны верстака обшивают стальным листом толщиной 2 мм. Станину собирают также из строительной фанеры. Если станок не будут интенсивно использовать, то для изготовления станины подойдёт любой прочный материал.

Стол должен иметь проём для размещения в нём силового агрегата и свободного расположения ступней ног оператора во время работы станка.

В некоторых случаях, в качестве станины стараются использовать старый деревянный стол. Но лучше этого не делать. Старые деревянные конструкции крайне ненадёжны. Во время работы станок подвергается динамическим нагрузкам. Поэтому все расшатанные узлы стола нужно обязательно укрепить.

Надо предусматривать ситуации, когда станок нужно переместить в другое место. Поэтому станина не должна быть чрезвычайно тяжёлой.

Рабочий стол

Процесс производства вагонки своими руками заключается во фрезеровании доски с двух сторон. Рабочий стол должен обеспечивать скольжение сырья по своей поверхности. Кроме того, изготавливаемая вагонка своими руками должна точно направляться упорами.

NORTEC GS-523

NORTEC GS-523 может успешно использоваться как в домашней мастерской, так и на промышленном производстве Четырёхсторонний станок NORTEC GS-523 тайванского изготовления с одинаковой лёгкостью позволит наладить домашний выпуск качественной вагонки Штиль или увеличить производственные мощности деревообрабатывающей фабрики.

Технические характеристики:

ПараметрЗначение
Допустимая ширина болванки1-23 см
Допустимая толщина болванки0,7-12,5 см
Наименьшая длина болванки23 см
Скоростные возможности подающего механизма6-25 м в течение 60-и секунд
Количество оборотов, совершаемых шпинделем6000 в течение 60-и секунд
Сечение шпинделя4 см
Общая мощность оборудования30000 Вт
Длина стола1,8 м
Сечение роликов подачи14 см
Общая длина оборудования340 см
Общая ширина оборудования128 см
Общая высота оборудования172 см
Масса3,2 т
Примерная цена1150000-1300000 рублей

Основные достоинства:

  • Возможность обработки заготовок длиной до 180 см благодаря удлинённому столу;
  • Наличие подсветки в смотровом окне;

Смотровое окно имеет собственную подсветку, облегчающую контроль рабочего процесса

Длительный эксплуатационный срок службы шпинделей за счёт наличия у них специального прочного покрытия;

Рабочие элементы станка NORTEC GS-523 имеют специальное покрытие, увеличивающее их срок службы

  • Наличие вертикального хода, благодаря которому инструкция позволяет обработку даже небольших заготовок;
  • Централизованная подача смазки;
  • Низкий уровень вибрации;
  • Вынесенный за рабочую зону пульт управления.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
