Станки для холодной ковки Blacksmith

Преимущества станков Blacksmith

Помимо высокого качества и передовой конструкции, станки для холодной ковки BlackSmith обладают такими преимуществами:

  • высокая производительность оборудования;
  • надёжность и компактность ручного кузнечного инструмента;
  • возможность открыть свое производство в домашних условиях;
  • достаточные складские запасы и четко поставленная работа логистики исключают долгое ожидание заказанного покупателем оборудования.

Еще одно немаловажное преимущество — BlackSmith производит все необходимое для комплектации домашней мастерской и запуска своего дела — не только станки, но также оснастку, вспомогательное оборудование, ручной слесарный инструмент. Ваш бизнес может расти вместе с оборудованием BlackSmith — достаточно будет по мере роста заходить к ним и докупать необходимое оборудование и более производительные агрегаты

Таким образом можно легко организовать собственные производственные мощности, соблюдая высокое качество и высокую производительность

Ваш бизнес может расти вместе с оборудованием BlackSmith — достаточно будет по мере роста заходить к ним и докупать необходимое оборудование и более производительные агрегаты. Таким образом можно легко организовать собственные производственные мощности, соблюдая высокое качество и высокую производительность.

Основные виды станков и их функционал

От недорогих ручных станков для начинающих знакомиться с холодной ковкой до многофункционального гибочного комплекса с ЧПУ — линейка станков для холодной ковки BlackSmith – пожалуй, самая широкая в России.

Ручные станки для ковки BlackSmith выгодно отличаются от китайского ширпотреба высокой точностью изготовления, большим ресурсом и качественной инструментальной сталью, применяемой для изготовления основных узлов. Кроме гнутиков, улиток и торсионов, BlackSmith предлагает широкий спектр оборудования для подготовительных операций — инструмент для резки металла и правки заготовок.

Гнутик M3-G BlackSmith  предназначен для сгибания полосы 40*5 и прутка до 12 мм в дуги, изготовления колец радиусом от 80 мм и гибки углов более 60 градусов.

Ручная улитка M3-V1 BlackSmith позволяет гнуть завитки различной формы из полосы до 40*5 мм, круглого и квадратного прутка до 12 мм.

Торсионный станок M04B-KR BlackSmith представляет собой высокофункциональный набор для изготовления корзинок и витых прутков сечением до 16 мм.

Приспособление для обрезки седловин на концах труб TN1-38/50 BlackSmith работает с трубами диаметром 38 и 50 мм позволяет сделать заготовки для сварных объемных трубчатых конструкций

На верхнем конце продуктовой линейки BlackSmith находится топовая модель UNV3-02 универсальный станок для ковки. Этот комбайн выполняет практически все известные операции холодной ковки и способен создавать такие элементы художественной ковки, как завитки, витые прутки, корзинки, кольца, простые , двойные и обратные завитки, дуги и арки больших радиусов, расплющивать конец прутка в «гусиную лапку», двухстороннюю полуволну и «вчистую»

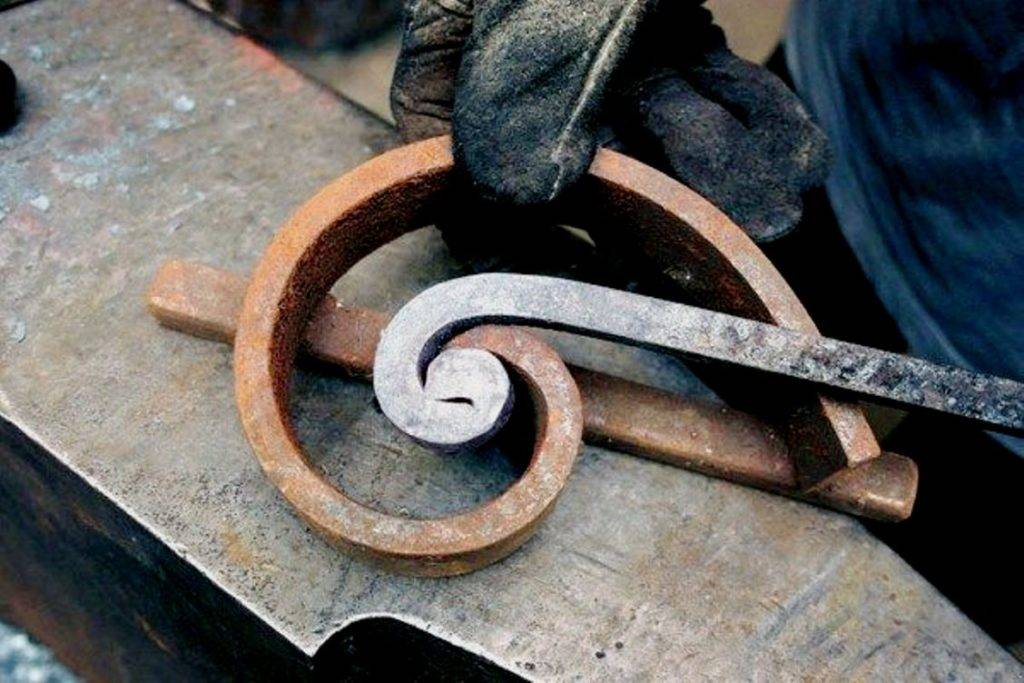

Как построить завиток?

Эскизов завитков для художественной ковки в интернете достаточно, но при попытках подогнать их размеры к требуемым для себя нередко оказывается, что изделие зрелищно проигрывает из-за вроде бы незначительного нарушения пропорций. Поэтому желательно также уметь строить ковочные шаблоны завитков, заведомо обладающие эстетическими достоинствами.

Шаблоны для холодной ковки художественных завитков – волют – строятся на основе математических спиралей. Чаще всего используется логарифмическая спираль; это одна из широко распространенных естественных форм, выражающая фундаментальные законы природы. Логарифмическая спираль обнаруживается и в раковине улитки-моллюска, и в нашем слуховом аппарате, и в форме скрипичного ключа в нотной записи; в грифе самой скрипки тоже.

Построение образующих шаблонов для холодной ковки на основе спиралей

Принцип построения логарифмической спирали по точкам заключается в том, что при повороте образующего ее радиуса, начиная с некоего начального R0, на фиксированный угол ?, его длина умножается на показатель расхождения спирали p. Для волют p берут, как правило, не более 1,2, т.к. логарифмическая спираль расходится (раскручивается) очень быстро; на поз. В рис. для примера показана логарифмическая спираль с p = 1,25. Чтобы попроще построить спираль по точкам с достаточной для кузнечных работ точностью, принимают ? = 45 градусов.

В случае, когда требуется более плотная арифметическая спираль, при повороте образующего ее радиуса на те же 45 градусов к предыдущему радиусу прибавляется 1/8 шага спирали S, поз. Б. В том и другом случае R0 берут равным или большим поперечника d заготовки равномерного сечения, поз А. Если начальный конец заготовки заострен, R0 может быть и меньше d, вплоть до предела пластичности металла.

Осталось определиться, как уложить зрительно гармоничную спираль с заданный для нее размер проема a. Чтобы решить эту задачу аналитически, т.е. по формулам с любой заданной наперед точностью, придется решать уравнения кубические и высших степеней. Компьютерных программ для численного технического расчета волют в интернете что-то не обнаруживается, поэтому воспользуемся приближенным методом, позволяющим обойтись одним рабочим и, возможно, одним проверочным графическим построением. В его основе лежит предположение, что при небольших р суммы R2+R6 и R4+R8 сильно не различаются. Пошаговый алгоритм построения волюты для ковочного шаблона отсюда следует такой:

  1. исходя из наличного материала определяем R0;
  2. количество витков волюты w берем по принципу: как бог положит на душу левой задней лапы любимого кота;
  3. пользуясь данными таблицы на рис., рассчитываем поперечник волюты b такой, чтобы он был немного меньше ширины проема под нее a, см. поз. Г;
  4. рассчитываем рабочий начальный радиус R по формуле на поз. Г;
  5. строим по точкам профиль волюты в масштабе;
  6. при необходимости точно подгоняем R по той же формуле и строим профиль рабочего шаблона окончательно.

Преимущества ковки на холодную станка Ажур

Таким способом можно легко крутить и сгибать прутья необходимого сечения. Это дает возможность сделать детали определенного типа и на их основе собрать готовое изделие.

Возможности станков ажур универсал на сегодняшний день:

  1. Сгибать элементы посредством вращения строго по заданным параметрам. Чаще всего совмещают со шпинделем. Современный кузнечный и универсальный станок ажур способен с высокой точностью контролировать угловой наклон.
  2. Для скручивания прутика используют тот же самый станок с дополнительной насадочной комплектацией.
  3. Чтобы накрутить кольца, добавляют дополнительную насадку.
  4. Все кованые детали разрезаются на ножничном агрегате. Все боковые грани механизма делают смещенными по отношению к трущимся поверхностям. Таким образом, разрез получается ровным и продуманным.

В настоящее время выпускаются станки для ковки «Ажур» с разным модельным рядом.

Станки для ковки

Главные преимущества технологии холодной ковки:

  • Простой технологический процесс, малое число операций.
  • Низкая трудоемкость и себестоимость изделий.
  • Высокая повторяемость — изделия одной серии практически идентичны.

Станки для холодной ковки используют способность металлов к пластической деформации под воздействием механического усилия. Усилие требуется весьма большое, поэтому все устройства оснащаются рычажным, кривошипным или электрическим приводом. Широкое распространение получили несколько типов станков:

  • Гнутик – применяется для изгиба заготовки под заданным углом и при заданном радиусе.
  • Волна – разновидность гнутика, осуществляющая сразу несколько изгибов, по форме напоминающих бегущую волну.
  • Улитка используется для сворачивания конца заготовки в спираль
  • Торсион позволяет закручивать заготовку или группы заготовок вокруг продольной оси.

Рейтинг качественных электрических станков для холодной ковки

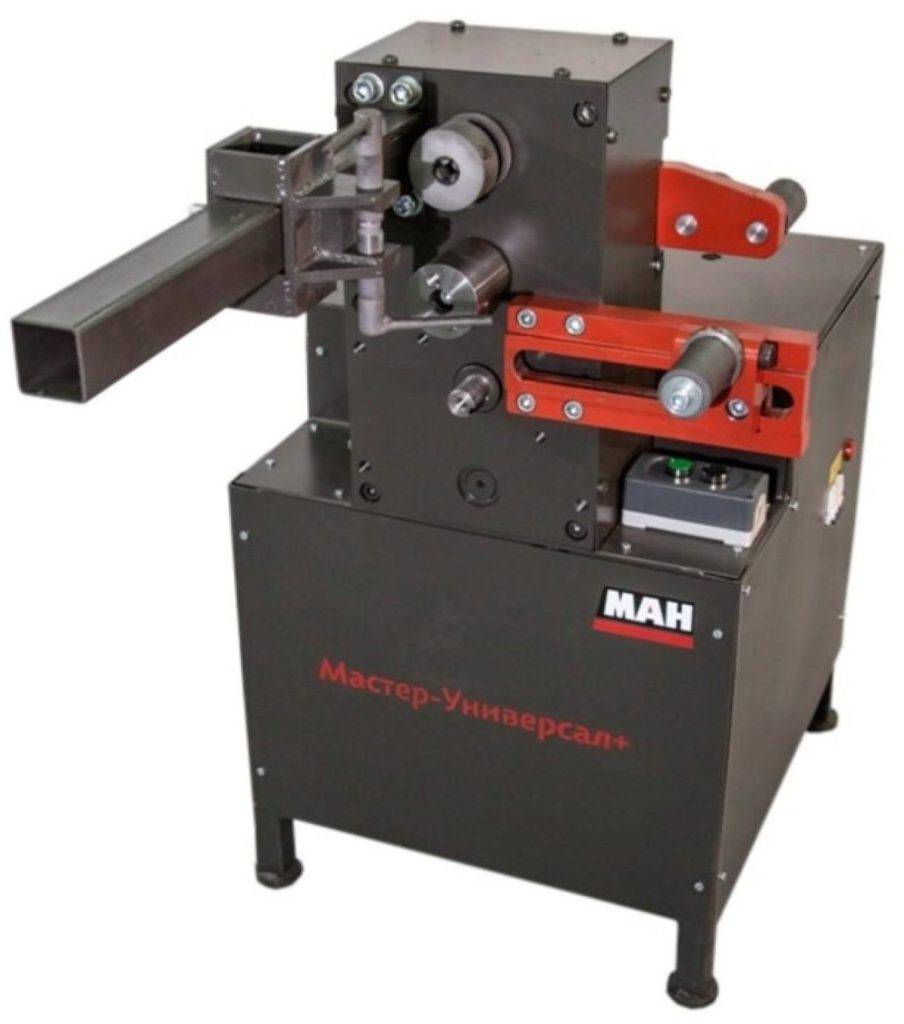

Мастер Универсал 380В в комплектации Оптима

Этот станок для кузнечной ковки от одного из лучших отечественных производителей выпускается компанией Оптима. Характеризуется наличием широкого функционала, и может использоваться для художественной ковки. Применяется для изготовления различных элементов, а также декоративного проката. Позволяет осуществлять расковку и скручивание профильной трубы диаметром 40х40 мм и сечением до 22 мм. Работает от сети с напряжением 380 В. Исходя из предоставленного производителем обзора, мощность прибора – 2 кВт. По праву считается одним из самых хороших решений, присутствующих на рынке. В комплект поставки входит ряд вспомогательных элементов и крепежей, а также пошаговая инструкция по сборке и последующей эксплуатации конструкции. Поставляется в собранном виде.

Сколько стоит новинка? Покупка обойдется в 363000 руб.

Мастер Универсал 380В в комплектации Оптима

Достоинства:

Недостатки:

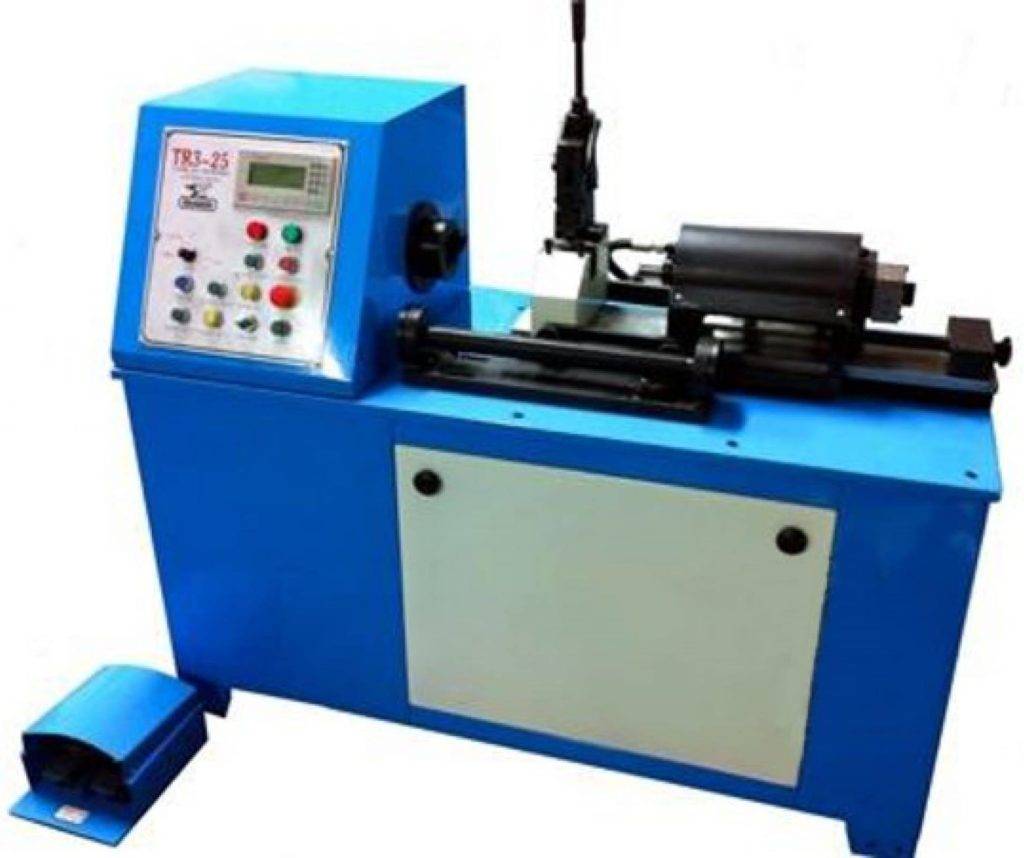

Blacksmith TR3-25

Эта популярная модель относится к категории автоматизированных станков электрического типа. Предназначена для изготовления корзин и других элементов любого уровня сложности. Рекомендуется использовать в кузнечных мастерских и на производственных предприятиях, а также на заводах

Помимо высокой мощности электрического двигателя, следует обратить внимание на широкую область применения. Заявленного функционала достаточно для решения любых задач и проведения различных операций

За повышенный эксплуатационный ресурс и безопасность оператора отвечает высокопрочный металлический корпус. Заявленная мощность – 3 кВт.

Средняя цена станка-трубогиба составляет 188000 руб.

Blacksmith TR3-25

Достоинства:

  • удобство в управлении;
  • присутствует защита от случайного нажатия;
  • доступ к внутренним узлам (специальное окошко);
  • широкая область применения;
  • технология производства;
  • простота в последующем обслуживании;
  • комплектация;
  • гарантия от производителя.

Недостатки:

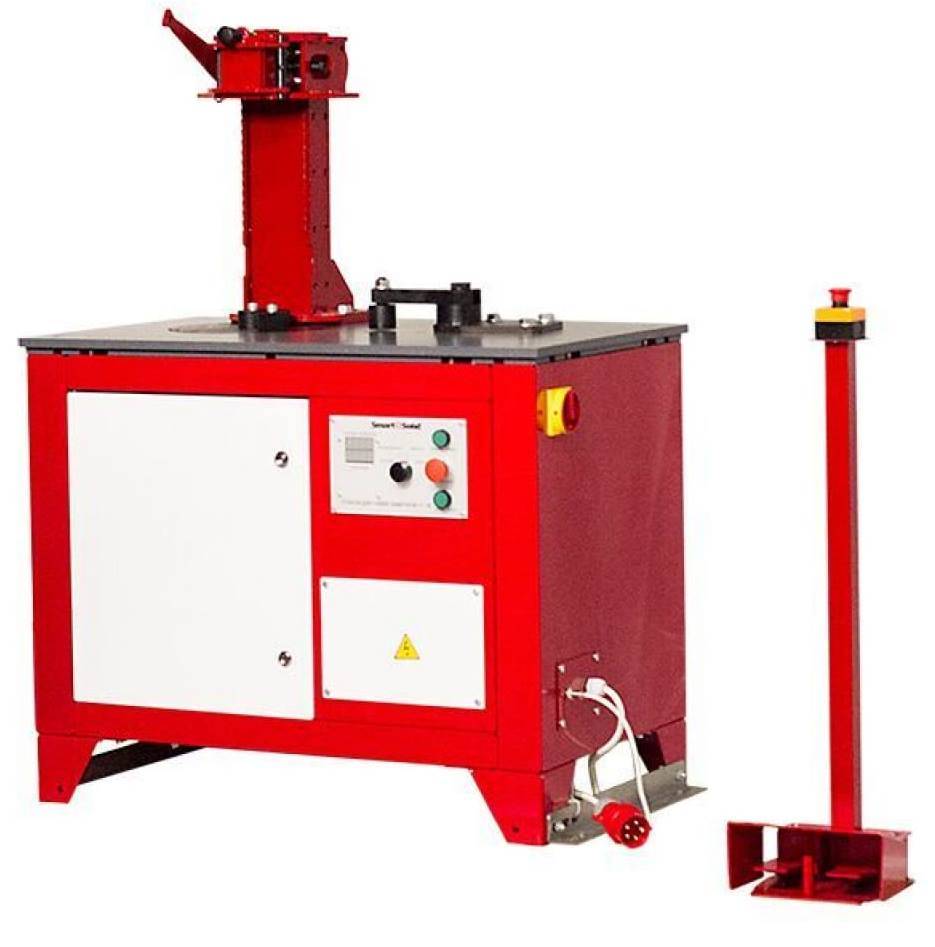

Smart&solid V2-16

Эта популярная модель предназначена для скручивания торсировки и изготовления завитков, а также плетения корзинок. Применяется в кузнечном деле. Конструкция функционирует в 4 режимах, и может использоваться при серийном производстве. Отдельного внимания заслуживает автоматический режим, который призван максимально облегчить работу мастера. Во избежание ошибки при выборе следует отметить, что допускается и ручное управление. Для защиты от случайного нажатия производителем установлен защитный кожух. На металлическом корпусе расположена кнопка экстренного выключения. Может использоваться для работы в домашних условиях. Мощность – 1,5 кВт.

Стоимость – 159000 руб.

Smart&solid V2-16

Достоинства:

  • широкая область применения;
  • многофункциональность;
  • присутствует защита от случайного нажатия;
  • опция экстренной остановки;
  • комплектация;
  • эксплуатационный ресурс;
  • качество сборки;
  • положительные отзывы.

Недостатки:

Характеристики

Без нагрева, методом холодной пластической деформации, рекомендуется гнуть на станках с электромеханическим приводом профильные трубы со стороной квадрата не более 80 мм.

Следует учесть! Так как толщины стенок влияют на процесс формообразования, требуется производить технологическую пробу на сохранение целостности трубы.

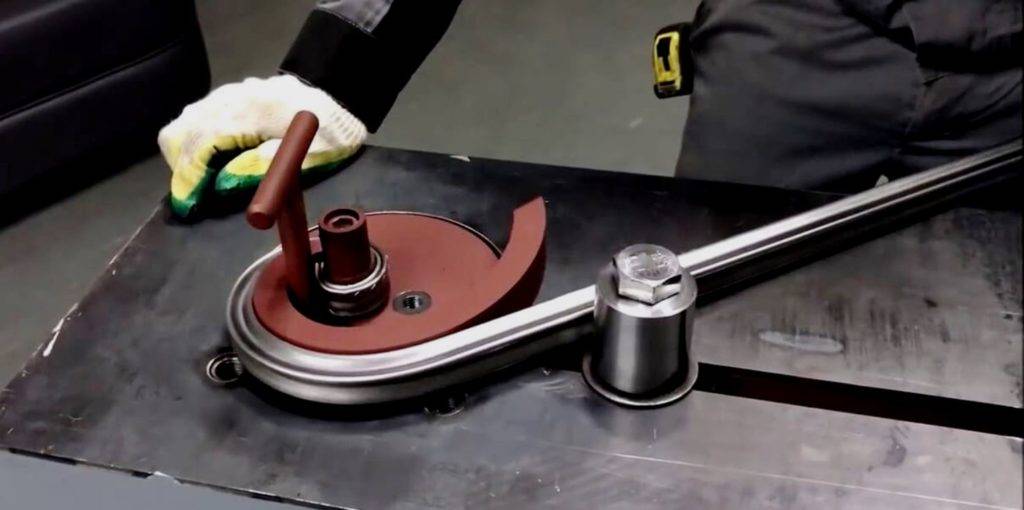

Гибочный ручной станок BLACKSMITH M3-G. Фото 220Вольт

На ручных станках гнутся трубы с размером стороны квадрата до 30 мм. Для увеличения производительности станков, применяется групповая гибка, сложенных друг к другу профильных труб. Ширина ряда в зависимости от конструкции станка и его мощности.

Приспособление «Фонарик»

Используется для изготовления из квадратного или круглого прутка элементов в форме «корзинки» или «фонарика».

Устройство и принцип работы

Приспособление делается на базе стандартного торсионного станка. В закрепленные тиски зажимается обрезок трубы с наваренной на торец гайкой большого диаметра, в которой по торцам просверлены отверстия по размеру заготовок.

Затем в противоположных, крутящихся тисках закрепляется такая же деталь. В отверстия соосных гаек вставляются детали заготовок.

Между гайками устанавливается металлический вал. Его диаметр должен быть меньше внутреннего диаметра гаек. После путем вращения одного края заготовок изготавливается фигура необходимой формы.

Основные виды станков и их функционал

От недорогих ручных станков для начинающих знакомиться с холодной ковкой до многофункционального гибочного комплекса с ЧПУ — линейка станков для холодной ковки BlackSmith – пожалуй, самая широкая в России.

Ручные станки для ковки BlackSmith выгодно отличаются от китайского ширпотреба высокой точностью изготовления, большим ресурсом и качественной инструментальной сталью, применяемой для изготовления основных узлов. Кроме гнутиков, улиток и торсионов, BlackSmith предлагает широкий спектр оборудования для подготовительных операций — инструмент для резки металла и правки заготовок.

Гнутик M3-G BlackSmith  предназначен для сгибания полосы 40*5 и прутка до 12 мм в дуги, изготовления колец радиусом от 80 мм и гибки углов более 60 градусов.

Ручная улитка M3-V1 BlackSmith позволяет гнуть завитки различной формы из полосы до 40*5 мм, круглого и квадратного прутка до 12 мм.

Торсионный станок M04B-KR BlackSmith представляет собой высокофункциональный набор для изготовления корзинок и витых прутков сечением до 16 мм.

Приспособление для обрезки седловин на концах труб TN1-38/50 BlackSmith работает с трубами диаметром 38 и 50 мм позволяет сделать заготовки для сварных объемных трубчатых конструкций

На верхнем конце продуктовой линейки BlackSmith находится топовая модель UNV3-02 универсальный станок для ковки. Этот комбайн выполняет практически все известные операции холодной ковки и способен создавать такие элементы художественной ковки, как завитки, витые прутки, корзинки, кольца, простые , двойные и обратные завитки, дуги и арки больших радиусов, расплющивать конец прутка в «гусиную лапку», двухстороннюю полуволну и «вчистую»

Виды оборудования: какими бывают станки для холодной ковки

Следующим шагом нашего небольшого исследования будет распределение имеющихся на сегодняшний день приспособлений по их техническим возможностям. Это позволит более точно определить инструмент, необходимый именно для ваших целей.

ФОТО: salon-kovki.ruБольшинство агрегатов способны выполнять лишь определённый набор действий – поэтому правильный выбор в данном сегменте особенно критичен

Гнутик

Основным технически простым и незамысловатым прибором среди героев нашего обзора является станок для холодной ковки, именуемый «Гнутик». Аппарат способен создавать лишь два вида изделий – дуга либо кольцо. Тем не менее, именно с этого устройства большинство мастеров начинают свой путь в кузнечном деле.

ФОТО: poqitamota.gaУчтите, что тяги свыше 12 мм вряд ли поддадутся ручной холодной ковке в Гнутике

Волна

Следующим можно выделить минималистичный станок, именуемый «Волна». Представляет он собой ряд валов и роликов, расположенных на определённом расстоянии друг от друга в пространстве. Подобное оборудование также является ручным – кузнец самостоятельно передвигает заготовку, придавая ей характерную форму.

ФОТО: all-companies.ruБлагодаря простой конструкции устройства, для работы с «волной» подойдёт и пруток, и труба, и полоса

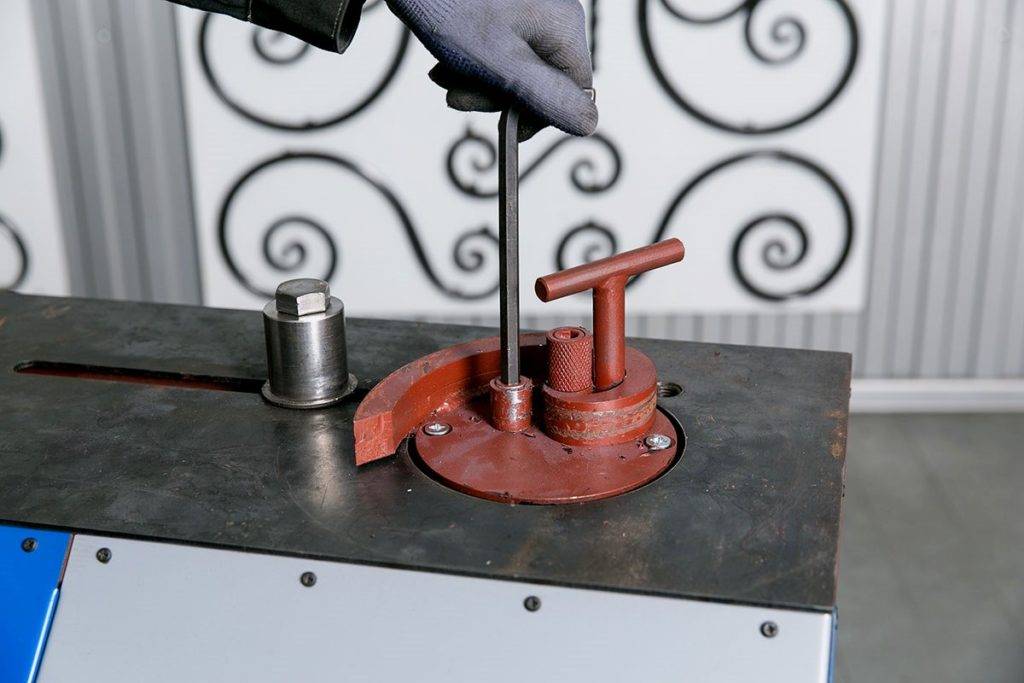

Улитка

Ещё одним достаточно известным, хотя и необычным приспособлением является так называемая «Улитка». Конструктивно она действительно напоминает раковину моллюска в разрезе. За счёт подобного устройства станок способен создавать спирали, завитки и тому подобные декоративные фигуры из прутков и полос.

Для облегчения процесса лучше всего выбрать электрическую версию оборудования

Твистер

Следующий представитель класса позволяет вращать стальную заготовку вдоль центральной оси. Отсюда и необычное название, происходящее от слова twist (в переводе с английского – «вращать»). Состоит агрегат из двух противопоставленных тисков, в одних из которых расположен поворотный механизм. При его движении металл изгибается, принимая характерный внешний вид.

ФОТО: stanmann.ruСтильный шампур, замысловатая ограда, эффектная рукоять меча – лишь малая толика изделий, создаваемых при помощи Твистера

Глобус

Это творение инженерной мысли определённо повторяет идеи, заложенные в Улитке. Но в данном станке действует совершенно другой принцип работы: расположив и закрепив заготовку в одной части аппарата, кузнец передвигает специальную рукоять, придавая металлу форму, заложенную шаблоном.

ФОТО: rmnt.ruЕсли вы хотя бы раз делали домашние закрутки, то без труда справитесь с подобным устройством

Универсальная модель

В качестве альтернативы описанным выше вариантам существуют приборы, совмещающие в себе сразу несколько функций. Имея в своей мастерской такую «машину», вы без особого труда справитесь с изготовлением как основных декоративных элементов, так и сложных конструкций. Но у такой мультизадачности есть и свои отрицательные стороны, но об этом поговорим позднее.

ФОТО: stavropol.sterbrust.comПрофессиональные электрические модели стоят немало, поэтому без лишней необходимости лучше не планировать их приобретение

Как правильно подобрать станок для холодной ковки: основные критерии выбора

Приняв решение заниматься холодной ковкой металла, вам предстоит столкнуться с проблемой выбора оптимального приспособления. Чтобы не совершить ошибку на этом этапе, достаточно определиться с основными условиями. Давайте же непосредственно рассмотрим каждое из них в отдельности.

Способ работы (управления)

В данной категории существует всего два варианта – либо ручной механизм, либо электрический. Первый метод лучше всего подойдёт новичкам, поскольку при нём можно оперативно изготавливать одинаковую продукцию без переналадки. Версия с электромотором, наоборот, довольно требовательна к навыкам мастера, но зато отличается высокой производительностью и возможностью работы с крупногабаритными профилями.

ФОТО: ahequkupimer.tkЕщё одним несомненным достоинством ручных ковочных станков является высокая надёжность и долговечность

Производитель оборудования

Не менее важный аспект – происхождение героя нашего обзора. На первый взгляд может показаться, что качественный заводской продукт будет идеальным при любых обстоятельствах. Да, в 95% случаев именно так всё и обстоит. Но не стоит забывать о талантливых обладателях «очумелых ручек». При желании, они могут создать с нуля уникальный самодельный инструмент, имеющий особые характеристики.

ФОТО: omowolybikij.tkПри желании, можно собрать готовый станок лишь из подручных материалов – были бы чертежи да опыт сварочной работы

Кстати, раз речь зашла о заводских моделях, не лишним будет предложить читателям небольшой рейтинг производителей станков, присутствующих на отечественном рынке:

БрендСтрана производительПопулярная модельОценка HouseChief, балл
ПольшаРучной гибочный универсальный инструмент Stalex SBG-408,2/10
Ручной гибочный универсальный инструмент Stalex SBG-40
РоссияУниверсальный гибочный станок TRIOD SBG-308,7 /10
Универсальный гибочный станок TRIOD SBG-30
ЧехияРучной листогибочный станок Proma UO-309,2/10
Ручной листогибочный станок Proma UO-30
ГерманияИнструменты для гибки завитков Blacksmith M3-V99,4/10
Инструменты для гибки завитков Blacksmith M3-V9
РоссияСтанок художественной ковки Ажур-1М9,7/10
Станок художественной ковки Ажур-1МСтанок художественной ковки Ажур-1М

Многие из читателей интересуются: правда ли можно изготовить самому с нуля работающую версию приспособления? Мы с уверенностью отвечаем – да, это действительно так. Более того, можно встретить массу реальных примеров подобной деятельности. Представленное ниже видео покажет вам лишь одну из сотен возможных вариаций. Всё зависит только от вас и вашего желания!

Watch this video on YouTube

Многозадачность

Как мы уже говорили ранее, герои нашего обзора могут быть как узкоспециализированными, так и универсальными. И хотя второй вариант кажется более выгодным и производительным, подобное решение подойдёт далеко не всем. Во-первых, вам может понадобиться лишь одна-две функции, а не целый набор возможностей – а это уже нерациональная переплата. Во-вторых, универсальные агрегаты быстрее выходят из строя, поскольку они используют чересчур много ресурсов. Также для начинающих кузнецов будет куда проще разобраться в особенностях работы узконаправленного приспособления для холодной ковки.

ФОТО: ggptl.gomel.byПодобный прибор хорошо подойдёт для небольшого завода или частной мастерской, но никак не для обычных бытовых нужд

Стоимость аппарата

Наконец, не лишним будет упомянуть о ценах на продукцию. На самом деле, найти устройство дешевле десяти тысяч рублей в данном сегменте не так просто – поэтому многие и стремятся к изготовлению самодельного оборудования. Тем не менее, станки заводского производства актуальны всегда, особенно для тех, кто хочет активно заниматься производством кованых изделий различного вида и назначения.

ФОТО: websvarka.ruСэкономив на приобретении полноценного агрегата, вы вряд ли получите максимально качественный и надёжный результат

Особенности эксплуатации станков холодной ковки

Необходимо сразу отметить, что большая часть работы со станками холодной ковки какой-либо повышенной травмоопасностью не отличается (самая большая угроза – поражение электротоком — и та относится к электрическим моделям, например, повреждение электрической цепи устройства), однако, ряд простейших правил соблюдать при работе нужно:

  • Всегда требуется тщательно проверять прочность закрепления заготовки в пазах прибора, ибо обрабатываемый объект может получиться неправильной формы либо вообще повредит сам прибор;
  • Небольшая доза разогрева заготовки до начала работы может упростить весь процесс, одновременно придав металлу дополнительные полезные качества;
  • Следует избегать резких подвижек обрабатываемого объекта в пазах, для чего нужно контролировать каждый этап производственного процесса. Несоблюдение данного требования может привести к преждевременному износу оборудования;
  • Все ролики и валики, другие вращающиеся узлы агрегата, периодически требуют смазки машинным маслом (в целях поддержания общей плавности работы).

Не менее важна и надлежащая последовательность производственных действий при ковке технологических/декоративных объектов. Для каждого станка предусмотрен собственный порядок работы, который описан в его инструкции.

Основные виды станков и их функционал

От недорогих ручных станков для начинающих знакомиться с холодной ковкой до многофункционального гибочного комплекса с ЧПУ — линейка станков для холодной ковки BlackSmith – пожалуй, самая широкая в России.

Ручные станки для ковки BlackSmith выгодно отличаются от китайского ширпотреба высокой точностью изготовления, большим ресурсом и качественной инструментальной сталью, применяемой для изготовления основных узлов. Кроме гнутиков, улиток и торсионов, BlackSmith предлагает широкий спектр оборудования для подготовительных операций — инструмент для резки металла и правки заготовок.

Гнутик M3-G BlackSmith  предназначен для сгибания полосы 40*5 и прутка до 12 мм в дуги, изготовления колец радиусом от 80 мм и гибки углов более 60 градусов.

Ручная улитка M3-V1 BlackSmith позволяет гнуть завитки различной формы из полосы до 40*5 мм, круглого и квадратного прутка до 12 мм.

Торсионный станок M04B-KR BlackSmith представляет собой высокофункциональный набор для изготовления корзинок и витых прутков сечением до 16 мм.

Приспособление для обрезки седловин на концах труб TN1-38/50 BlackSmith работает с трубами диаметром 38 и 50 мм позволяет сделать заготовки для сварных объемных трубчатых конструкций

На верхнем конце продуктовой линейки BlackSmith находится топовая модель UNV3-02 универсальный станок для ковки. Этот комбайн выполняет практически все известные операции холодной ковки и способен создавать такие элементы художественной ковки, как завитки, витые прутки, корзинки, кольца, простые , двойные и обратные завитки, дуги и арки больших радиусов, расплющивать конец прутка в «гусиную лапку», двухстороннюю полуволну и «вчистую»

Станки для ковки

Главные преимущества технологии холодной ковки:

  • Простой технологический процесс, малое число операций.
  • Низкая трудоемкость и себестоимость изделий.
  • Высокая повторяемость — изделия одной серии практически идентичны.

Станки для холодной ковки используют способность металлов к пластической деформации под воздействием механического усилия. Усилие требуется весьма большое, поэтому все устройства оснащаются рычажным, кривошипным или электрическим приводом. Широкое распространение получили несколько типов станков:

  • Гнутик – применяется для изгиба заготовки под заданным углом и при заданном радиусе.
  • Волна – разновидность гнутика, осуществляющая сразу несколько изгибов, по форме напоминающих бегущую волну.
  • Улитка используется для сворачивания конца заготовки в спираль
  • Торсион позволяет закручивать заготовку или группы заготовок вокруг продольной оси.

Функционал товара

Устройства предназначены для изменения формы прутиков. Их основная сфера применения выглядит следующим образом:

  1. Машиностроение. Производство деталей из трубного, листового и круглого металлопроката.
  2. Строительство. Изготовление строительных элементов любой сложности и внешнего вида.
  3. Изготовление мебели. Речь идет об украшении предметов гарнитура декоративными элементами.

Как выбрать подходящую конструкцию

Критерии выбора у всех разные. Специалисты рекомендуют определиться с основной сферой применения агрегата. Нельзя упускать из вида и такие нюансы:

Способ управления. В продаже встречаются электрические и ручные устройства. Ручные подойдут людям, которые только набираются опыта в данном деле. Самые хорошие с точки зрения долговечности и надежности. Электрические приспособления требуют определенных знаний и опыта. Отличаются высокой производительностью. Работают с крупногабаритными профилями.
Функционал. Изделия выпускаются узкоспециализированными и универсальными. Последние стоят дорого и подходят не каждому мастеру. Если предстоит использовать только несколько функций, то за остальные просто придется переплатить. Универсальные не могут похвастаться долговечностью, быстро выходят из строя. Для новичков слишком сложные.
Производитель

Имеет немаловажное значение. Лучше отдать предпочтение известным брендам, чем малознакомым фирмам с сомнительной репутацией

Хотя талантливые мастера могут создать инструмент своими руками в домашних условиях из подручных средств. Если внешний вид будет неказистым, то функционал может быть на высоком уровне.
Стоимость. Бюджетным товар не бывает. Если речь идет о заводском агрегате, то его цена превысит 10000 рублей. Если нашли бюджетный вариант, то готовьтесь столкнуться с ненадежностью.

Особенности эксплуатации оборудования

После приобретения и установки станка, нужно провести подготовку к дальнейшему его использованию. Существует ряд рекомендаций, которым нужно следовать:

  1. Проверяется надежность креплений детали в пазах агрегата.
  2. Заготовка предварительно нагревается, что упрощает процесс работы.
  3. Не стоит делать резких движений. Контроль на каждом этапе обязателен. В противном случае агрегат может выйти из строя.
  4. Все вращающиеся компоненты приспособления регулярно смазываются при помощи машинного масла. Это позволяет им плавно функционировать и не изнашиваться долгое время.
  5. Для работы стоит приобрести средства индивидуальной защиты. В перечень входят очки, перчатки, спецодежда.
  6. Определите правильную последовательность действий. При обработке металла нужно соблюдать установленный порядок.

Станки для ковки

Главные преимущества технологии холодной ковки:

  • Простой технологический процесс, небольшое число операций.
  • Низкая трудоемкость и себестоимость изделий.
  • Высокая повторяемость — изделия одной серии почти идентичны.

Недостатком является ограниченное число базовых элементов ковки, однако при должном мастерстве дизайнера и из них можно создать качественное и красивое изделие.

Станки для холодной ковки применяют способность металлов к пластической деформации под воздействием механического усилия. Усилие нужно весьма большое, поэтому все устройства оснащены рычажным, кривошипным или электрическим приводом. Широкое распространение получили несколько типов станков:

  • Гнутик — применяется для изгиба заготовки под установленным углом и при заданном радиусе.
  • Волна — разновидность гнутика, осуществляющая несколько изгибов, по форме напоминающих бегущую волну.
  • Улитка используется для сворачивания конца заготовки в спираль.
  • Торсион позволяет закручивать заготовку или группы заготовок вокруг продольной оси.

Процесс сгибания

Процесс скручивания

Приспособление «Гнутик»

Волны для выполнения волнообразного изгиба заготовки

Описание УЗОР-Н1 станок художественной ковки.

Станок УЗОР-Н1 способен производить самые востребованные элементы холодной ковки:

  • дуги (для профильных труб сечением до 50х50мм и толщиной до 3мм)
  • волюты (для труб сечением от 15х15 до 20х20мм и толщиной до 1,5мм)
  • завитки (для труб сечением от 15х15 до 20х20мм и толщиной до 1,5мм)
  • кольца (для труб сечением от 15х15 до 20х20мм и толщиной до 1,5мм)
  • наносить рисунок «гирлянда» (для труб сечением от 15х15 до 20х20мм и толщиной до 1,5мм)
  • гладкие лапки

Станок состоит из четырех основных модулей:

1. Основной силовой модуль с двигателем мощностью 1100 Вт и органами управления.

2. Модуль 2 — это трубогиб стандартной конструкции. Размер профильной трубы для радиусной гибки от 10 до 50 мм.

3. Модуль 3 — кузнечный блок для изготовления «лапки» и выдавливания рельефа на поверхности заготовки.

4. Модуль 4 — для производства завитков, колец, валютов. В комплект данного модуля входят улитка и барабан.

5. Модуль 5 — Торсион, который позволяет изготавливать элемент «торсион» и «корзинка».

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
