Шлифовальные станки по дереву: классификация, видео, виды

Советы и рекомендации при выборе шлифовального станка

Чтобы не ошибиться с выбором при покупке шлифовального станка, нужно знать некоторые нюансы. Сейчас мы дадим советы, которые помогут вам при выборе качественного прибора:

перед выбором обязательно осмотрите станок на наличие механических повреждений. Если они присутствуют, то, возможно, станок б/у (не новый);
также перед покупкой обязательно следует запустить аппарат, проверить его работоспособность. Очень часто покупатели не делают этого при покупке, и им могут продать некачественный, бракованный товар;
при выборе следует учитывать и характеристики станка

Нужно обращать внимание на максимальную мощность двигателя, присутствие систем безопасности, прочность корпуса и сопротивление на раме. Также важными показателями станка являются его выносливость при долговременной работе и устойчивость к изменениям температуры.

Настольные шлифовальные станки

Настольные шлифовальные станки отличаются от других способом крепления, предусмотренного производителем. Корпус чаще всего отливается из алюминия под давлением, предусмотрены дополнительные ребра жесткости.

В стандартную комплектацию входят два шлифовальных круга с зернистостью 80, и 2 с зернистостью 240, градуированный угольник для измерения угла шлифовки. Скорость регулируется электроникой.

Настольные шлифовальные станки предназначены для шлифовальных работ по мягким и твердым породам дерева, цветным металлам, стальным изделиям, пластику и стеклопластику, резине.

Делаем токарный станок по дереву своими руками

Конструкция примитивная, но абсолютно работоспособная. И главное – эскиз дает представление о том, как именно должен выглядеть станок. Составные части:

Станина токарного станка по дереву

Представляет собой горизонтальную рамную конструкцию, на которой расположены все остальные части агрегата.

Важно! Токарный станок обязательно должен быть цельным. Поэтому нельзя крепить составные части обособлено. При работе, аппарат вибрирует (из-за асимметрии заготовки)

Все части должны работать синхронно, иначе деталь может войти в резонанс и вырваться из крепежа

При работе, аппарат вибрирует (из-за асимметрии заготовки). Все части должны работать синхронно, иначе деталь может войти в резонанс и вырваться из крепежа.

Самодельный токарный станок по дереву с надежной станиной. Подробное руководство как сделать своими руками.

Рама может устанавливаться на верстак (настольный вариант), или иметь собственные опоры (ножки). Важным элементом станины является продольная направляющая, рельса (или иное приспособление), для перемещения отдельных элементов (задняя бабка вдоль, подручник поперек оси вращения).

Подручник токарного станка

Является опорой для режущего инструмента. Эта конструкция наиболее критична с точки зрения безопасности оператора. Если заготовка выскочит из фиксаторов – она просто упадет. А если по причине ненадежного подручника из рук вырвется резец – травмы не избежать. Изготавливая кронштейн для подручника, желательно предусмотреть не только горизонтальное перемещение, но и поворот вокруг оси крепления. Перемещение по вертикали не требуется, разве что небольшая регулировка. Плоскость опоры должна быть в одном горизонте с осью вращения заготовки.

Привод станка

Собственно, двигатель, вращающий заготовку. Самый простой вариант – прямая передача. Непосредственно на вал мотора закрепляется шпиндель, никаких передаточных устройств не предусмотрено. Преимущество – простота конструкции, не нужно искать дополнительных деталей. К тому же, размещенный непосредственно на станине двигатель, экономит место. Недостатки тоже имеются.

Во-первых, – невозможно регулировать скорость (разве только вы нашли мотор с регулятором). Во-вторых, – на вал будет постоянно действовать нагрузка. Помимо вредных вибраций, подшипники будут изнашиваться неравномерно. Электродвигатели оснащены обычными, т.н. беговыми подшипниками. Они не рассчитаны на продольную нагрузку.

Однако при обработке заготовок среднего и крупного размера, нагрузки на вал могут быть критичными. Поэтому целесообразно предусмотреть для шпинделя отдельный узел (конструкция именуется передней бабкой), а крутящий момент подать с помощью шкивов и ременной передачи.

Да, это создает дополнительные сложности в конструкции, но они перекрываются преимуществами: во-первых, двигатель работает в щадящем режиме, во-вторых, с помощью набора шкивов можно регулировать скорость без потери мощности

Важно! Любой регулятор скорости (читай питающего напряжения) приводит к потерям крутящего момента мотора

Шпиндель токарного станка по дереву. Фиксирующий элемент, передающий крутящий момент на заготовку

Может быть простым упором с зубьями от проскальзывания, или иметь фиксирующие винтовые зажимы (конструкция называется планшайба).

Задняя бабка станка

Устройство, поддерживающее заготовку на воображаемой оси вращения. Это может быть простой болт с конусной заточкой (правда в точке крепления будет высокое трение). Или же упор может быть выполнен на опорном подшипнике.

Тогда и заготовка целее будет, и вращение более плавное.

При желании можно найти готовую деталь от списанного токарного станка.

Важно! Центры передней и задней бабки, а также плоскость подручника должны совпадать. В противном случае обработка заготовки будет невозможна. В идеале, самодельный токарный станок по дереву должен выглядеть так: Только надо обеспечить устойчивость, поскольку боковое усилие при обработке может быть высоким, и станок можно опрокинуть

В идеале, самодельный токарный станок по дереву должен выглядеть так: Только надо обеспечить устойчивость, поскольку боковое усилие при обработке может быть высоким, и станок можно опрокинуть.

Простой токарный станок по дереву из швеллера и электродвиггателя, смотрите подробности в этом видео.

Если вы будете работать на верстаке – станина прикручивается к столешнице. Тогда ножки не понадобятся. Можно вообще обойтись без рамы – тогда все элементы раз и навсегда прикручиваются к верстаку, и более не перемещаются.

Как выбрать подходящую?

В первую очередь, необходимо определиться, насколько инструмент вообще необходим. Если машинка будет использоваться очень редко, придется периодически обновлять смазку и проверять общее состояние. Тип конструкции выбирают исходя из специфики и характера предполагаемых работ. Для зачистки и черновой обработки нужны производительные инструменты, а для получения чистых и качественных поверхностей — более точные.

Помимо этого, надо определиться с техническими характеристиками инструмента. Для выполнения большого объема работ понадобятся более мощные образцы, а для чистых и аккуратных процедур нужны соответствующие модели. При покупке рекомендуется уточнить у продавца рабочие параметры инструмента, уточнить, насколько доступны расходники (петли или круги для данной машинки), с какой частотой придется менять щетки на двигателе и производить обслуживание инструмента. Эта информация поможет подобрать наиболее удачный вариант.

Барабанные шлифовальные станки по дереву: видео, своими руками – Токарь

В данном обзоре мастер показывает, как, используя простые и доступные материалы, сделать своими руками барабанный шлифовальный станок.

Для изготовления шлифстанка потребуется фанера толщиной 20 мм, а также некоторые другие материалы.

Первым делом мастер отрезает два куска фанеры. Выставив между ними зазор, автор соединяет их с помощью четырех дверных петель.

К нижнему листу фанеры необходимо прикрепить деревянные бруски, которые служат ограничителями для верхнего листа и стойками для вала.

Основные этапы работ

На следующем этапе к нижнему листу фанеры необходимо прикрутить две направляющие.

Между ними автор устанавливает подвижную опорную площадку, с помощью которой можно регулировать угол наклона верхнего листа.

К боковым стойкам крепятся корпусные подшипники, в которые вставляется деревянный вал.

Затем нужно будет установить электродвигатель (для него мастер сделал отдельную платформу, которая крепится к основанию).

На последнем этапе работ останется только намотать на вал шлифовальную ленту подходящей зернистости.

Преимущество этой конструкции том, что можно шлифовать большие мебельные щиты.

Подробнее о том, как сделать барабанный шлифовальный станок своими руками, смотрите в видеоролике на нашем сайте.

Оцените запись

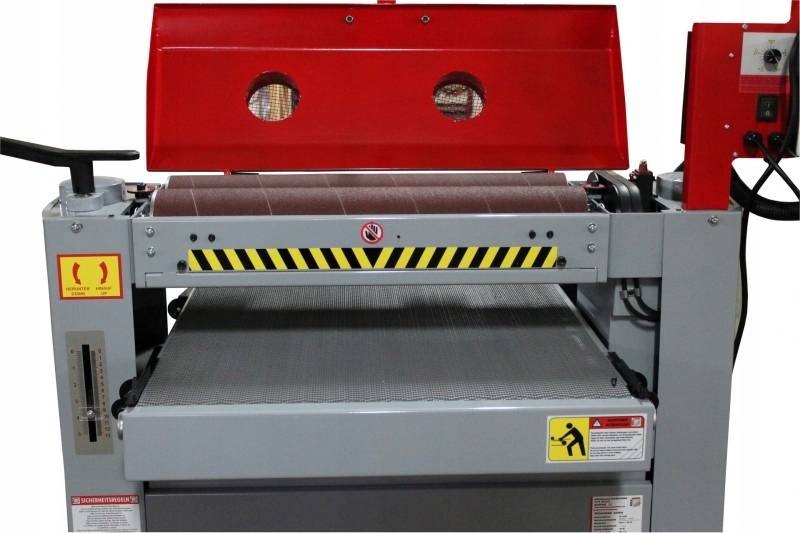

Барабанные шлифовальные станки

бому домашнему мастеру приятно, выполняя любимую работу, ощущать наличие всего необходимого инструмента. Брендовые экземпляры, собранные в коллекцию своими руками, его богатство и его гордость. Он её бережёт, тщательно подбирает и мечтает о пополнении в виде подарка или самодельного станка.

Барабанный шлифовальный станок Jet DDS-225Jet DDS-225 — 2 шлифовальных барабана для грубой и тонкой шлифовки за один проход

Резьба по дереву или приусадебное строительство, бондарное творчество или изготовление самодельных музыкальных инструментов – для всего нужен качественный инструмент. В том числе и для его отделки. Барабанный шлифовальный станок – венец всему комплекту инструментального хозяйства.

Калибровально шлифовальный барабанный станок Performax 22-44Барабанный шлифовальный станок ZSM 405

Устройство станков

Шлифовальный станок барабанного типа относится к группе плоскошлифовального оборудования. Он предназначен для финишной отделки всевозможных деревянных и деревосодержащих материалов абразивной шкуркой различной зернистости. Технологический процесс резания проходит на больших скоростях и с большим выделением абразивной пыли и пыли от срезаемой части заготовки.

Применение мощных вентиляционных систем позволяет проводить работу, на подобном барабанном оборудовании, в сравнительно комфортных условиях. Конструктивно, такое деревообрабатывающее оборудование, представляет собой:

механизмы портального или консольного типа; на барабанных станках консольного типа возможно изготовление деталей с их разворотом, что увеличивает ширину обработки;
портальная конструкция барабанных станков увеличивает её жёсткость, позволяя работать с максимальными режимными показателями без уменьшения точности;

с одинарным (Jet модели 10-20 Plus) или сдвоенным (Jet модели DDS-237) шлифовальными барабанами;

бесступенчатая регулировка глубины резания;

нижней станиной стационарного или мобильного класса (Jet серии 10-20 Plus); приводным столом для подачи заготовки;

с регулируемой или стационарной скоростью подачи;

вентиляционными патрубками для подключения отсасывающих циклонов на каждый обрабатывающий узел; рабочим двигателем от 1,3 кВт (Jet серии 10-20 Plus) до 11 кВт (Jet серии DDS-237);

Процесс шлифовки деревянных материалов заключается в исполнении следующих технологических приёмах:

подбор шлифовальной ленты соответствующей зернистости в соответствии с необходимой чистотой обработки; для максимального съёма или обдирки – 36 ед;
для стандартного процесса – 80 ед;
финишная или окончательная обработка – до 220 ед;

намотка выбранной наждачной ленты на режущий вал;

возможна намотка ленты различной зернистости на оборудовании со спаренными режущими барабанами;

установка габаритов заготовки (от 0,8 до 75 мм у 10-20 Plus) и величины съёма за проход; выбор требуемой скорости подачи стола с заготовкой (от 0 до 3 м/мин), как у серии 10-20;

Применение абразивной шкурки различной зернистости, на спаренных валах, даёт возможность получать наилучшие показатели качества за один проход. Особенно при обработке дерева своими руками.

Простейший самодельный станок

Шлифовальный станок может заметно упростить жизнь домашнему мастеру, но у него есть один существенный недостаток – цена. Обойти это препятствие несложно. Используя минимум материалов и инструментов, делают простенькие шлифовальные станки по дереву своими руками.

В качестве силового агрегата домашнего шлифовального станка лучше всего подойдет двигатель от отслужившей свой век стиральной машины. Выбор конфигурации устройства зависит от предпочтений мастера, оптимальным же вариантом для большинства работ в домашней мастерской является самодельный станок ленточного типа. Он отличается простотой изготовления и позволяет выполнять широкий спектр работ.

Рама

Для работы в домашней мастерской вряд ли стоит изготавливать стационарный станок, достаточно сделать переносное устройство, которое при необходимости можно установить на верстак.

Лучший материал для рамы – металлический уголок или труба квадратного сечения. Соединение – сварка или болты. В любом случае станина должна быть устойчива, а двигатель на ней укреплен надежно.

Для чего нужен шлифовальный станок

Из самого названия понятно назначение шлифовального станка – он предназначен для шлифования. То есть, данный механизм предназначен для обработки материала (будь то древесина или металл). Целью при этом является достижение как можно меньшей степени шероховатости изделия. В некоторых случаях шлифовальные станки также применяются и для подгонки каких-либо объектов под нужные размеры (к примеру, нужно уменьшить радиус детали).

Шлифовальные станки активно применяются в строительных работах. Они используются, когда нужно отполировать доски и придать им наиболее гладкую поверхность. Чаще всего такие «операции» проводятся перед покрытием лаком – чтобы покрыть какой-либо пропиткой древесину, прежде нужно очистить её от деревянных заусин.

Шлифовальные станки также используются и на заводах. Если изделие или деталь при производстве получилась слишком большой, то её можно отшлифовать. Так уберётся лишний слой материала, изделие обретёт необходимый вид.

Шлифовальный станок

Критерии выбора переносных станков

Перед тем как приступить к выбору конкретной модели шлифовального станка, необходимо решить, для чего он будет использоваться. В точильно-шлифовальных станках в качестве инструмента используют шлифовальные диски из твердых материалов, поэтому на таком оборудовании можно срезать значительные слои металла и делать глубокие выборки. Ленточные и дисковые станки предназначены только для шлифовки, и на них можно получить высокое качество обработанной поверхности или сделать тонкую доводку.

Далее следует определиться, как будет эксплуатироваться будущий станок для шлифовки. В этом случае важны следующие характеристики:

Показатели массы и габаритов. Если станок будет «кочевать» между объектами или домом и дачей, то желательно, чтобы его вес не превышал 15–20 кг, а габариты — размеров багажника легкового автомобиля.
Мощность. Этот параметр напрямую связан с производительностью. Для мелких домашних работ достаточно 300–400 Вт, а для обработки ступеней, перил, балясин и прочих деревянных изделий на строительстве дома потребуется не менее 700–800 Вт.
Скорость движения ленты. От этого показателя зависят как производительность, так и возможность обработки твердых материалов.
Виды, стоимость и доступность расходных материалов. На разном оборудовании применяются различные длины шлифовальных лент и диаметры дисков. Желательно использовать самые распространенные размеры.

Технические характеристики

Нужно понимать, что для разных целей по обработке деталей, можно приобрести и разные шлифовальные станки

Но, так или иначе, при выборе следует обращать внимание на некоторые общие технические характеристики

Мощность привода.
Расстояние от шпинделя до рабочего стола, которое влияет на толщину шлифовки обрабатываемой детали.
Ход рабочего стола по осям Y и X, который обеспечивает ширину и длину шлифовки.

Ещё очень важной характеристикой является точность обработки, а также максимальная и минимальная поперечная подача и, разумеется, размер рабочего стола

На эти характеристики нужно обращать особое внимание при покупке этого вида аппарата

Разновидности

Полировальные станки являются часто используемым оборудованием в промышленности. Благодаря им рабочие могут проводить заточку режущих инструментов. В производственных цехах и быту используется оборудование разной конструкции, необходимое для определенных операций. Различают следующие типы полировальных станков:

точильно-шлифовальные;
калибровочные;
ленточные;
круглошлифовальные;
плоскополировальные;
внутриполировальные.

Точильно-шлифовальные

В основу конструкции такого станка входит двигатель с асинхронным вращением внутреннего поля. Применяются в промышленности. На вал ротора с двух сторон закрепляются круги с разным абразивом, наиболее мелкая крошка крепится через редуктор для уменьшения скорости вращения. Допускается установка дополнительных защитных экранов. Данный мини станок может применяться в быту для заточки режущих инструментов.

Калибровочные

При помощи таких установок обрабатываются деревянные поверхности, сглаживаются выступы и переходы. Снятие стружки с заготовки происходит при помощи ленты, с нанесенной на нее абразивной крошкой. Станок используется для чистовой обработки.

Ленточные

Установки используются для более точных операций в конце обработки. Вращение ленты осуществляется при помощи двигателя на малых оборотах, натяжение производится через редуктор. Применяется при обработке деревянных изделий.

Круглошлифовальный

По конструктивному исполнению круглошлифовальный станок похож на токарный, используется в промышленности для полировки деталей, имеющих форму конуса и цилиндра. Имеет приспособление для крепления и изменения вращения заготовки.

Плоскополировальные

Используется для удаления шероховатости с заготовок, имеющих прямую плоскую форму. Для предотвращения перекоса в конструкции используется магнитное крепление.

Внутриполировальные

Используются для полировки внутренних поверхностей деталей, изготовленных из металла. Заготовка крепится неподвижно, вращение придается только инструменту. В конструкции могут применяться несколько шпинделей.

Устройство станка

Несущая конструкция ленточного станка состоит из вертикальной стойки и опоры. Первая — это металлическая полоса, нижняя часть которой согнута под углом 90º, а вторая — прямоугольный лист толстого металла. Согнутая часть стойки выступает в роли ее опорной площадки, с помощью которой она крепится на переднем краю опоры. На плоскости опоры смонтирован привод, в роли которого выступает угловая шлифмашина (болгарка), подключенная с электросети через регулятор оборотов.

На шпинделе болгарки на резьбе крепится ведущий шкив в виде металлического валика, который задает движение шлифовальной ленты. Ведомый валик устанавливается на верхней части стойки. Позади нее расположено Т-образное коромысло, которое нижним концом зафиксировано на опоре и соединено поперечиной со стойкой. На ближнем конце коромысла находится натяжной ролик, а к дальнему прикреплена пружина, обеспечивающая натяг ленты.

Вращающиеся элементы

Самый важный и сложный компонент любого ленточного шлифовального станка — это система валиков, по которым с большой скоростью движется лента. Размер ведущего шкива задает линейную скорость движения, поэтому его диаметр необходимо определять расчетным путем.

Линейная скорость ленты вычисляется по формуле: V = (π × D × N) / 1000 × 60, где V — скорость (м/сек), D — диаметр ведущего шкива (мм), N — количество оборотов привода (об/мин). Соответственно диаметр определяется по формуле: D = V × 1000 × 60 / π × N (мм).

Рекомендуемые скорости обработки материалов разнятся:

древесина — примерно 25 м/сек;
сталь — 25-30 м/сек;
пластики (в зависимости от типа) — 10÷30 м/сек;
титан — 15 м/сек.

Поскольку основные материалы, обрабатываемые в домашней мастерской — это сталь, древесина и пластик, расчет будет опираться на предельную величину 26 м/сек. Максимальная скорость вращения шпинделя нашей болгарки составляет 11 000 об/мин, поэтому расчетное значение диаметра будет равно 45 мм.

Все три вращающихся элемента имеют одинаковый диаметр 45 мм, но разную конструкцию:

Ведущий шкив. Цилиндрической формы с бортиками по краям для предотвращения схода ленты. Внутри выточен стакан на глубину, достаточную для его крепления к резьбовому концу шпинделя длинной гайкой М14. Общая ширина рабочей поверхности — 60 мм, бортика — 1 мм.
Ведомый валик. Наружная поверхность такая же, как у ведущего шкива. Вращается на двух подшипниках, заглубленных заподлицо с обеих сторон. В качестве вала используется болт диаметром 8 мм с короткой концевой резьбой, выступающей за его габарит.
Натяжной ролик. Вал и подшипники такие же, как у ведомого валика. Наружная поверхность бочкообразная, без бортиков, шириной 60 мм.

Все три изделия лучше всего проверить и собрать там, где их изготовили. Опытные мастера наверняка помогут правильно посадить подшипники и исправят возможные недочеты. Кроме того, в мастерской необходимо сделать отверстие в нижней части стойки диаметром 42 мм для установки привода.

Конструктивные элементы и комплектующие

Все остальные элементы конструкции могут быть изготовлены самостоятельно или приобретены в хозяйственных магазинах и на металлобазах. Для сборки ленточного шлифовального станка своими руками необходимы:

Вращающиеся элементы. Описаны выше.
Болгарка. Например, ручная угловая шлифмашина Hitachi g12 sr2 с 11 000 об/мин и мощностью 650 Вт. Подсоединяется к электросети через регулятор мощности.
Основание. Лист металла толщиной 10 мм, размером 30 х 40 см. По краям сверлятся отверстия на 10 мм для прикрепления ее к верстаку. Два отверстия для винтов впотай расположены на месте установки стойки и еще одно — по месту фиксации привода.
Стойка. Пластина толщиной 8 мм и шириной 8 см. Внизу согнута под прямым углом (полка 4 см) для установки на опору. Высота от сгиба до верхнего конца — 65 см. В нижней части расположено отверстие под привод, а в верхней — для крепления ведомого валика. На высоте 20 см от сгиба — отверстие для крепления соединительной планки стойки коромысла.
Коромысло натяжного ролика. Состоит из стойки (толщина — 8 мм, ширина — 3 см, высота — 25 см) и закрепленной на ее верхнем конце (через втулку болтом) ассимметричной перекладины. На обоих концах последней просверлено по отверстию: на длинном — для установки натяжного ролика, а на коротком — для крепления натяжной пружины.
Метизы и прочие материалы. Необходимые для сборки винты, болты, гайки, гроверы и втулки, а также подкладки из дерева и хомут для крепления болгарки к опоре.

В перечне не указаны материалы для рабочего стола, который монтируется перед полностью собранной шлифмашиной. Он должен изготавливаться индивидуально с привязкой к месту установки.

https://youtube.com/watch?v=hSRCHabJPi8

Разновидности оборудования

Станки по дереву имеют одинаковый принцип работы – поверхность шлифуется при помощи абразивного материала, например, ленты из наждачной бумаги или кругов с шероховатой поверхностью.

Шлифовальные машины отличаются друг от друга строением и сферой использования. От предназначения устройства зависит, какие чертежи нужно использовать в работе.

Ленточный станок

Простейший из всех моделей для бытового применения. Он позволяет осуществлять корректировку в разных плоскостях, зачищать и придавать нужную форму изделиям.

Основу его механизма составляет натянутая между валами абразивная лента, которая располагается в горизонтальном и в вертикальном положении или под определенным углом. Под ней находится рабочая поверхность с низким коэффициентом трения, в которую упирается инструмент.

Ленточный шлифовальный станок по дереву

Во время эксплуатации прибора скорость механизма можно регулировать. Есть несколько моделей ленточных шлифовальных станков. Они могут быть с устойчивым и подвижным рабочим столом, и со свободной лентой.

Обязательным элементом их конструкции является вытяжное устройство для удаления пыли. Для изготовления самоделки понадобятся электродвигатель, который можно снять со старой стиральной машины, катки и крепкая станина из металлического листа.

Рабочие элементы делаются из ДСП. Ведущий вал напрямую соединяется электродвигателем, а другой свободно вращается на оси, для монтажа которой используются подшипники.

Для сборки конструкции могут понадобиться такие расходные материалы:

доски и брусья из дерева;
металлические трубы;
подшипники;
электромотор;
шкив;
резиновый ремень;
крепежные элементы;
абразивный материал;
рабочий инструмент для монтажа;
сварочный аппарат, если корпус станины делается из металла.

Барабанное устройство

Необходимо для горизонтального выравнивания и калибровки поверхностей. С его помощью можно обрабатывать рейки и материалы МДФ и ДСП. Конструкция прибора состоит из двух валиков с натянутой по спирали абразивной лентой.

Под ними находится гладкая столешница, на которой располагается заготовка. Расстояние между валами и рабочей поверхностью регулируется.

Барабанное шлифовальное устройство

Работа по изготовлению барабанного станка выполняется поэтапно. Сначала из листовой стали или оргстекла делается корпус, затем монтируется двигатель. На барабан крепится абразивная лента или конус с режущими краями.

В верхней части схемы устанавливается рабочий стол. Он должен регулироваться по отношению к вертикальному цилиндру. В качестве управления используются кнопки включения и выключения.

Дисковое устройство

Еще один простой самодельный шлифовальный станок – дисковый. Он необходим для обтачивания больших деревянных изделий. В качестве рабочего инструмента используется абразивный круг, который крепится на ось электродвигателя.

Дисковый шлифовальный станок

По центру диска на шарнирное крепление устанавливается специальная подставка, фиксирующая деталь под определенным углом. Для усовершенствования оборудования специалисты советуют использовать деревянные диски с разными видами наждачной бумаги.

Комбинированный вариант

Сочетает в себе круглошлифовальное и плоскошлифовальное оборудование.

Комбинированный шлифовальный станок

Изготовить прибор можно таким образом. На увеличенную станину ленточно-шлифовального станка крепится вал с диском диаметром до 230 мм.

При этом используется ременная передача. Конструкция дополняется опорным столиком. Совмещенная технология позволит сэкономить место и обеспечит удобство в работе.

Плоскошлифовальный станок

Плоскошлифовальные станки (рис. 4) предназначены для обработки плоских поверхностей деталей с использованием абразивного инструмента, как правило, шлифовального круга.

Рисунок 4. Плоскошлифовальный станок.

Конструктивно плоскошлифовальный станок состоит из станины, на которой установлен стол. В нем закрепляется обрабатываемая деталь. На станине устанавливается суппорт. В зависимости от степени подвижности элементов, плоскошлифовальные станки подразделяются на три подгруппы:

с подвижным столом;
с подвижным суппортом;
с подвижным столом и суппортом.

В суппорте имеется шлифовальная головка, в которой закрепляется абразивный круг. Приводится круг в движение электродвигателем. Для изменения частоты вращения имеется коробка скоростей.

Шлифование осуществляется возвратно-поступательными движениями заготовки относительно абразивного круга или с постоянной подачей в одном направлении до завершения прохода.

Производители и поставщики шлифовальных станков

Наиболее известные производители станков:

«Липецкий станкостроительный завод» – выпускает различные виды плоскошлифовальных станков для применения во всех областях промышленности.
«Куйбышевский завод координатно-расточных станков». Выпускает расточные и шлифовальные станки, оборудованные системой ЧПУ.
«Завод Прецизионного Станкостроения», г. Санкт-Петербург – выпускает станки для высокоточного шлифования деталей.
«Воронежский станкостроительный завод» – производит выпуск и капитальный ремонт металлорежущих и шлифовальных станков с ЧПУ.
Пример из Европы: группа EMAG, Германия – производит различные виды станков для аэрокосмической, автомобильной, энергетической промышленности, и производства оборудования для энергетики. Имеет многолетний опыт производства станков для обработки различных поверхностей материалов.

Плюсы и минусы универсальных станков

бытовой универсальный станок Корвет

Получение из пиломатериалов готовых изделий проходит в несколько этапов на разных видах станков. Сначала стволы распускают на пилораме, после чего доска идет на рейсмус, фрезер или фуганок. Многофункциональный аппарат позволяет провести весь технологический процесс в условиях дома или мастерской, сэкономив значительные средства.

Преимущества универсального оборудования для деревообработки:

функциональность: можно, не сходя с места, провести несколько операций;
простота работы и обслуживания;
выгода: приобретение одного аппарата значительно выгоднее, чем нескольких;
целесообразность: некоторые операции по обработке выполняются довольно редко, поэтому нет смысла покупать отдельный механизм;
тихая работа: подходит для использования дома;
компактность: множество опций скрываются в небольшом и даже настольном корпусе, который можно установить на письменный, кухонный стол или верстак.

Недостатки:

Не поддается усовершенствованию или переделкам;
реализация одних функций может страдать за счет других;
для серьезного производства не подходят — выгоднее на каждую операцию поставить человека за отдельный станок.

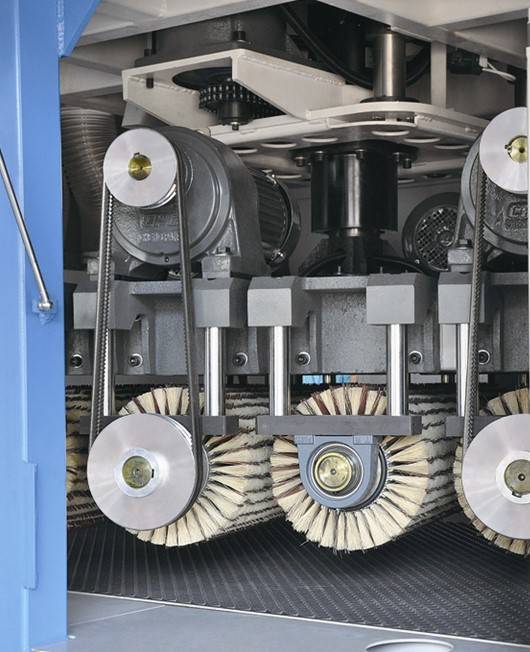

Шлифовальные станки по дереву
