Шаберы по металлу

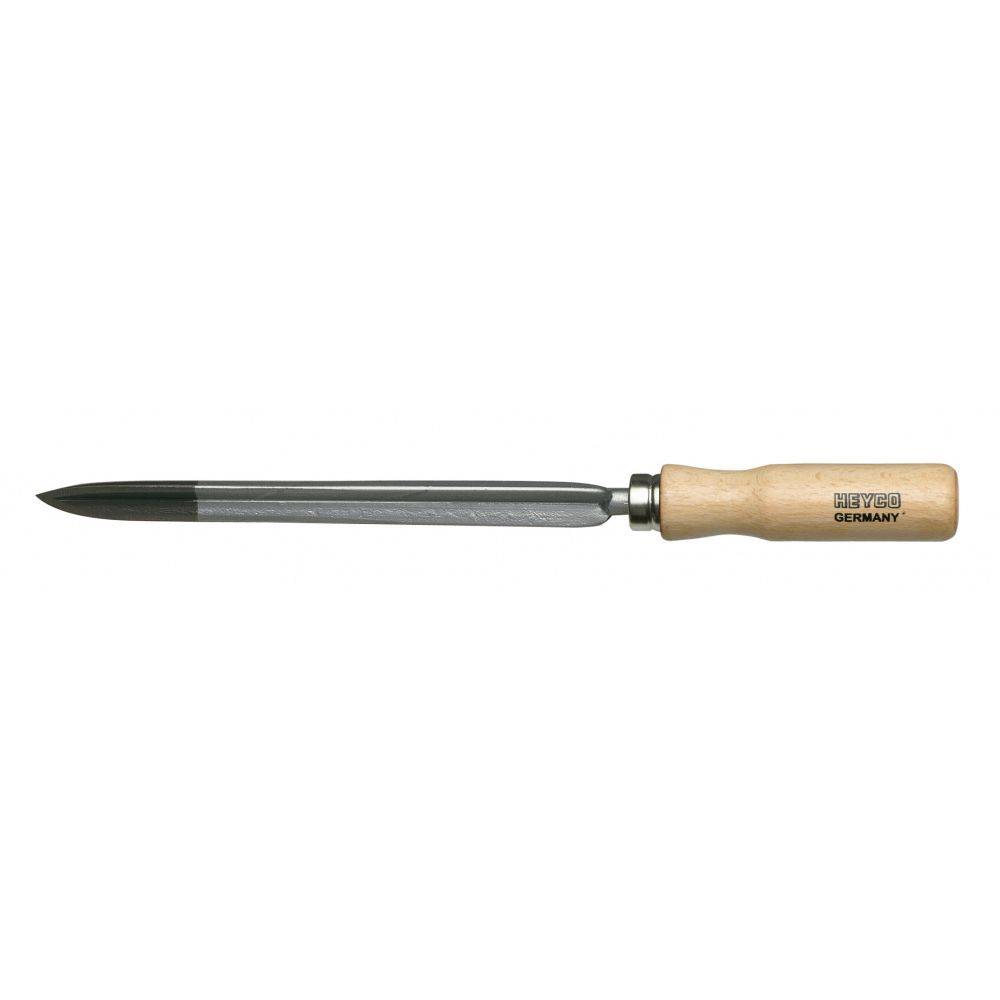

Виды слесарных шаберов

Существует несколько видов. Отличаются они между собой внешним видом. Различия между ними определяют следующие параметры:

Форма режущая часть. По форме режущей части различают такие виды:
1. Трехгранные.
2. Плоские.
3. Фасонные.

Каждая форма режущей части применяется в конкретных случаях и имеет свои особенности. Так, к примеру, в отличие от плоских трехгранных шаберов, фасонные способны полностью повторить форму поверхности, которая обрабатывается. Поэтому её можно считать более удобной.

Расположение рабочей части относительно рукоятки. Расположение бывает двух видов: изогнутое и плоское. Инструменты с изогнутым расположением зачастую используют для работы с мягкими металлами или с деталями, имеющими острую форму.

Количество граней на рабочей части. Граней может быть несколько. Инструменты с несколькими гранями принято использовать для обработки цилиндрических поверхностей, а также поверхностей с вогнутой формой.

Другие формы. Также существуют дисковые инструменты и инструменты, имеющие форму кольца. Оба этих вида успешно применяются на практике. Например, кольцевыми шаберами слесаря осуществляют шабление круглых изделий. Дисковыми же инструментами предпочтительно пользоваться в момент работы с деталями, имеющими широкую поверхность.

Внешний вид и конструкция

Существуют и другие видимые различия между видами этого важного инструмента. Так, шабер может быть двухсторонним или односторонним

Более надёжными и практичными в этом случае считают именно двухсторонние. А все потому, что у них не одна, а сразу целых две рабочих части. Эти части располагаются по обеим сторонам рукоятки описываемого слесарного инструмента. Также специалисты выделяют сборные и разборные модели.

Способ работы инструмента. На сегодняшний день известны два вида приборов в отношении способа работы: ручные и электрические. Если ещё недавно слесаря пользовались лишь ручными, то сегодня многие специалисты предпочитают заниматься работой с помощью электрического инструмента. Электрические более просты и легки в использовании. Хотя манипуляция инструментом, как в случае и с ручным видом, по большому счету происходит вручную, все же управлять им удобней. Работая с электрическим видом специалист тратит меньше энергии и сил. Поэтому логично заключить, что электрические инструменты популярней сегодня ручных слесарных устройств.

Что же касается нужных преимуществ, то у шабера их немало. Главным из них считают универсальность. Как было показано, его можно использовать для работы с самыми разными металлическими поверхностями и конструкциями.

Функции и разновидности

Шабрение — это довольно сложный процесс, который нередко нуждается в ювелирной точности, терпении, скрупулезности и навыках. В реальных условиях слесарные мероприятия, связанные с обработкой металла этим приспособлением, составляют примерно 20−30 процентов. Потому сейчас производится интенсивная механизация работ, и все чаще используются электрические инструменты и станки.

Суть процесса шабрения состоит в том, что с обрабатываемой заготовки устраняется едва заметный слой. После этой процедуры элементы могут полноценно друг к другу прилегать, эффективно смазываться и удерживать смазку. Кроме того, снятие шероховатостей позволяет подогнать деталь под необходимые размеры.

Составляющие устройства

Состав устройства для шабрения включает в себя следующие элементы:

Особый винт;
Корпус из прочного металла;
Рабочий элемент из сменных пластин;
Рукоять.

Разновидности инструментов.

Трехгранный инструмент бывает составным (с твердосплавными пластинами) и цельным. Устройства различаются формой кромки, которая бывает фасонной, трехгранной и плоской. Также инструмент делится на односторонний и двухсторонний. Они подбираются в зависимости от материала, из которого сделана заготовка, и типа обработки.

Шаберы производятся из стали разной прочности и марок. Длина инструмента варьируется от 190 до 550 мм, ширина находится в прямой зависимости от методики шабрения и лежит в пределах 5−75 мм. Шабер трехгранного типа используется для работы с цилиндрическими поверхностями. Приспособления с твердосплавными пластинами отлично подходят для обработки самых разных тяжелых металлов. Фасонный инструмент применяется в основном для канавок, контуров (замкнутых) и иных поверхностей, до которых трудно добраться обыкновенным инструментом.

Также встречаются дисковые модели, режущий элемент которых имеет вид диска и сделан из стали. К корпусу устройства он закреплен гайкой. Еще большей эффективностью обладает другой тип шаберов — шестигранный. Пластины у этого приспособления сделаны из высокопрочной стали, а их замена не требует большого количества времени.

https://youtube.com/watch?v=3X_Bp_T1PbQ

Как уже говорилось, по конструкции инструменты делятся на составные и цельные. Составные модели весят гораздо меньше своих собратьев и характеризуются большим удобством в применении, так как при шабрении они пружинят, позволяя увеличить точность обработки.

Примечательно, что для шабера и этой разновидности обработки не предусмотрено никаких ГОСТов. Есть модели инструментов, которые считаются универсальными. В других ситуациях составные компоненты делаются по заказу для конкретной разновидности шабровки и потребностей производственных работников. Нередко мастера делают шаберы своими руками.

Сферы применения шаберов

С помощью шабера специалист снимает с обрабатываемой детали тончайший слой металла, толщина которого может варьироваться в пределах 0,005–0,7 мм, что позволяет довести степень шероховатости поверхности до требуемого уровня. При помощи такой технологической операции часто выполняют обработку деталей, которые будут в дальнейшем сопрягаться и перемещаться относительно друг друга. Наиболее распространенными деталями, для финишной обработки которых применяют различные типы шаберов, являются:

детали станков и высокоточных приборов;
элементы подшипников скольжения;
различные измерительные инструменты и приспособления для осуществления контрольных операций;
лезвия режущих инструментов (для их заточки используется так называемое точило-шабер).

Шабрение — доводка направляющих суппорта токарного станка

Одно из преимуществ шаберов – универсальность, поэтому область их применения вышеперечисленными пунктами не ограничивается. При помощи таких инструментов выполняют гравировочные работы на поверхности мягких материалов, обрабатывают кромки деталей, удаляют старое покрытие. Они нашли применение и в косметологии, с их помощью свои манипуляции совершают мастера маникюра.

Используемые для решения различных задач шаберы можно отличить друг от друга даже по фото, поскольку они имеют разную конструкцию и геометрические параметры. Так, миниатюрный маникюрный инструмент выполнен в форме лопаточки с удобной ручкой, а приспособления для шабрения габаритных заготовок могут выпускаться в форме твердосплавных пластин. Догадаться о том, что такая пластина является шабером, неспециалисту достаточно сложно, даже если он увидите ее вживую, а не на фото. Чтобы задействовать этот инструмент, нужен специальный фиксатор, оснащенный удобной рукояткой для выполнения слесарных манипуляций.

Технология шабрения зависит как от размеров и конфигурации обрабатываемой детали, так и от твердости материала, из которого она изготовлена. Специалист, собирающийся выполнять такую технологическую операцию, должен правильно выбрать угол заточки рабочей торцевой части шабера по отношению к его оси. Этот угол при обработке разных материалов должен находиться в следующих пределах:

при шабрении мягких металлов – 35–400;
при обработке поверхностей деталей из стали – 75–900;
при выполнении шабрения деталей из чугуна и бронзы – более 900.

Техника проверки поверхности

Контрольный квадрат помогает определить глубину шабровки поверхности детали или заготовки. В середине рамки, приложенной к поверхности детали, выделяется контрольный участок и производится подсчет количества окрашенных пятен. Тип неровностей можно определить числом выпуклостей:

Если количество пятен достигает 6 — шабровка грубая;
Если насчитывается до 10 пятен — шабровка чистая;
Когда число пятен не менее 14 — обработка точная;
Когда число окрашенных пятен составляет 22 — зачистка ювелирная.

Операция выравнивания лицевой части деталей, инструмент и применяемый способ шабрения зависит от типа поверхности. Для обработки краев используется приспособление прямого типа, гнутые детали шабровщик зачищает фасонным лезвием, твердые материалы обрабатываются узким лезвием, скобление мягких материалов и плоских поверхностей осуществляется широким шабером и лезвием радиусного типа.

Форма лезвия устройства подбирается по типу поверхности, выявить который можно с помощью прокатки детали по окрашенной пластине. Выявленные неровности удаляются приспособлением с длинной заточенной кромкой. Используемые виды шаберов начинают движение от краевой части заготовки. После завершения операции проводится контрольная проверка чистоты обработки, для доводки которой шабровщик использует слесарный сборный инструмент и ферритная кромка

Чтобы режущий инструмент прослужил долго и помогал качественно подготовить материалы, рекомендуется уделить особое внимание выбору устройства. Все виды шаберов по форме режущей кромки приспособлены для выполнения технологических задач. Оптимальным вариантом является выбор снаряжения универсального типа, конструкция которого позволяет быстро заменять пластины в соответствии с требованиями техпроцесса

Оптимальным вариантом является выбор снаряжения универсального типа, конструкция которого позволяет быстро заменять пластины в соответствии с требованиями техпроцесса.

Разные виды шаберов из-за технических особенностей не могут применяться на поверхностях с крупными дефектами и глубокими царапинами. Деталь должна пройти грубую обработку на фрезерном станке или другом шлифовальном оборудовании. Все циклы выравнивания поверхности должны заканчиваться проверкой контрольной пластиной с пигментным красителем.

— это окончательная слесарная операция, заключающаяся в соскабливании очень тонких слоев материала с поверхности заготовки с помощью режущего инструмента — шабера. Шабрение применяется в тех случаях, когда необходимо обработать поверхности с очень малой шероховатостью. Как правило, шабрению подвергаются сопрягаемые поверхности, перемещающиеся друг относительно друга (трущиеся поверхности). С его помощью достигается плотное прилегание сопрягаемых поверхностей, надежное удерживание смазки между трущимися поверхностями и точные размеры деталей.

Шабрением обрабатываются как плоские, так и криволинейные поверхности (например, направляющие станков), поверхности подшипников скольжения, детали приборов, а также поверхности различных инструментов и приспособлений (например, поверочные плиты, угольники, линейки). За один проход шабер может удалить с поверхности заготовки очень тонкий слой металла толщиной не более 0,7 мм. При средних усилиях, прикладываемых к инструменту, толщина снимаемой стружки составляет 0,01 …0,03 мм.

Шабрение является весьма трудоемкой операцией

и требует чрезвычайно высокой квалификации слесари. В практике слесарных работ шабрение занимает около 20%, поэтому большое значение имеют механизации труда и замена ручного шабрения станочными методами обработки.

Как научиться правильно скоблить ↑

Шабровка в домашнем строительстве не предполагает предварительной подготовки поверхностей, а вот шабрение металла в промышленных условиях требует сноровки.

Чтобы работать инструментом своими руками, нужно знать, что такое шабрение, – это порядок операций, выполняемых последовательно.

Смажьте пластинку для контроля шабровочной краской – смесью сажи и моторного масла.
Приложите деталь, требующую шабровки, к пластинке и плавно проведите ей вперед-назад.
Посмотрите на пятнышки, возникшие на поверхности. Белые говорят об отсутствии краски и обозначают самые глубокие места, черные – о наличии краски и обозначают среднюю глубину, серые – наличие выступов, требующих шабрения.
Подготовьте отточенный инструмент и начинайте соскабливать неровности. Держите шабер под углом 30-40⁰, делайте движение вперед с нажимом, а назад возвращайтесь спокойно. Начинайте с длинных штрихов – от 20 мм, и медленно сокращайте амплитуду – до 5 мм. Двигайте инструмент в разные стороны – штрихи должны скрещиваться под углом 45⁰.
По завершении шабрения протрите деталь и повторите окрашивание. Уточните чистоту шлифовки с помощью контрольного квадрата.

Механика шабрения

Контрольная рамка 25х25 мм позволяет определить, насколько глубоко выполнена шабровка. Для этого приложите рамку к детали и посчитайте число пятен внутри нее:

5-6 – грубо;
7-10 – чисто;
11-14 – точно;
от 22 – ювелирно.

Как выбрать шабер в зависимости от поверхности:

прямой – для обтачивания краев;
фасонный – для гнутых деталей;
узкий – для твердых сплавов и материалов;
широкий – для скобления мягких материалов;
радиусный – для плоских поверхностей.

Угол заточки острия шабера:

стандартный – 60-70⁰;
для бронзы и чугуна – около 100⁰;
для мягких сплавов – 40⁰.

Изготовление в домашних условиях

В домашних условиях изобрести шабер можно и своими руками. Главное знать несколько хитростей. Для изготовления данного прибора нам понадобятся следующие инструменты:

Прут квадратный размером 15 мм.
Пластинка Т5К10.
Наждак.
Тиски.
Болгарка.
Болт с шайбой.

Приготовив эти инструменты, берем в руки болгарку и отпиливаем от прута тридцать сантиметров. Данная деталь будет служить корпусом для нашего самодельного прибора. Далее мы его зажимаем в тисках и делаем пропил. Глубина его должна равняться трем сантиметрам. Затем делаем паз для режущей поверхности размером в один сантиметр и просверливаем отверстие под болт, который будет зажимать конструкцию.

Теперь срезы необходимо зачистить наждачкой и установить пластину в паз. И осталось только закрутить болт и прибор для удаления шероховатостей готов.

Теперь давайте рассмотрим, как изготовить шабер из напильника.

По ширине прибор из которого будет изготавливаться прибор должен быть не менее десяти миллиметров. Длина равняется длине ладони, а рукоятка должна удобно лежать в руке. Теперь приступаем к изготовлению устройства для снятия шероховатостей на металле.

Рабочую кромку превращаем деталь будущего прибора для работы с металлом. Если вы собираетесь делать им черновую работу при удалении, то необходимо сделать ровную линию, если же начистовую – вытачиваем округлую.

После этого затачиваем до появления насечки в 1 сантиметр. Торец делаем плоским, а бока закругленными. Теперь его необходимо закрепить в тисках. Затачивается на абразивном бруске. Предварительно его необходимо заправить алмазной пастой.

Главным советом во время шабрения металла будет подбор правильного прибора. Только таким образом можно пришабрить деталь идеально и не загубить шабер. Многие профессиональные рабочие в этой сфере имеют целые наборы таких инструментов. Однако, если вы обычный любитель, то можно купить универсальный инструмент, который позволяет сменять пластины под каждую деталь.

Никогда не беритесь зачищать металл, который имеет серьезные дефекты по большой площади. Такая деталь подвергается грубой обработке на фрезере. Необходимо покрыть небольшим слоем краски, чтобы определить места, с которых нужно начинать шабрение металла. Окрашивать необходимо после каждого цикла шабрения.

Такой инструмент, как шабер, известен в разных отраслях. Что это такое, хорошо знает не только слесарь, но и мастер маникюра. Конечно, речь идет не совсем об одном и том же приспособлении, однако их принцип работы и конструкция схожи. Давайте узнаем подробнее.

Для чего нужен пушер?

Итак, пушер, он же шабер, нужен в первую очередь для отодвигания кутикулы и счищения птеригия. Инструмент имеет удобную форму, оптимальную для освобождения ногтевой пластины от лишней кожицы, для максимального «открытия» рабочего пространства.

Никакой другой инструмент не сдвинет кожную пленочку так бережно и эффективно. А делать это нужно обязательно, потому что кожица:

постоянно нарастает, смотрится неэстетично и приводит к образованию заусенцев;
препятствует впитыванию кремов и масел в основании ногтя.

Топорик, наиболее часто соседствующий с лопаткой на одном инструменте, тоже важен. С его помощью можно избавиться от загрязнений под ногтем, боковыми валиками, поддеть вросший ноготь, удалить тончайший птеригий.

Пушеры для ногтей

Как выбрать тот самый шабер из огромного набора?

Как видим, выбор велик, но как же определиться, какой из предложенных инструментов взять для работы? Если перед вами стоит задача выровнять поверхность плоского предмета или детали, то вполне подойдет прямолинейное приспособление, количество режущих кромок может быть любое, приложитесь той, которая вам больше понравится. Если нет прямолинейного, то для этой задачи сойдет и криволинейный. Основная составляющая успешной работы – правильная заточка режущей кромки, геометрия в таких случаях определяется тем, насколько грубой планируется обработка, т.е. сколько нам надо снять миллиметров материала, также от твердости этого материала и от угла расположения режущей кромки относительно поверхности, которую обрабатываем.

Обычно угол заточки равняется 90-100°, работать так легче всего. Но если вам предстоит только черновая стадия обработки, то угол может составить от 75°, когда же производится уже отделочная стадия, угол берется максимальный – 100°. Что же касается материалов, то для мягких металлов можно заточить инструмент даже на 35-40°, а вот для стали нужен угол 75-90°, а если перед вами чугун или бронза, то приготовьте приспособление с заточкой под 90-100°. Выбирая ширину и радиус скругления для вашего режущего приспособления, опирайтесь также на твердость обрабатываемого материала и на требование к чистоте работы. Правило такое: при высокой твердости и чистоте шлифовки режущая кромка должна быть узкой (черновая стадия – до 3 см, а отделочная – 1,2 см) и с малым радиусом закругления.

Для особых случаев, например, для криволинейной работы по обработке подшипников, берут трехгранный инструмент, причем затачивают его на 60°. А если работы предстоит много, и она довольно разномастная, то потребуется очень много приспособлений в наличии, тогда проще использовать составной инструмент для шабрения. В нем можно просто менять пластины, причем делается это элементарно, лишь открутив зажимной винт. В некоторых случаях слесари делают не совсем стандартный вид такого инструмента – в виде кольца. Им намного удобнее шлифовать круглую деталь.

Шабрение плоских деталей

Операция шабрения поверхностей деталей, имеющих плоскую форму — наиболее распространенная технологическая операция, алгоритм выполнения которой уже хорошо отработан на протяжении нескольких десятилетий. Таким способом, в частности, выполняют обработку элементов станины, направляющих токарного и станков любого другого типа.

Инструмент, при помощи которого выполняется операция шабрения, может перемещаться вручную «на себя» или «от себя». Практически все специалисты слесарного дела подтверждают, что более производительным шабрение получается в том случае, если инструмент двигается «на себя». Очень важным моментом для выполнения качественной обработки является правильная подготовка поверхности, которая ей будет подвергаться.

Приемы шабрения

Неотъемлемым элементом данного технологического процесса является краска, необходимая для более качественного выполнения шабрения. Такая краска, представляющая собой смесь машинного масла с суриком, лазурью или синькой, изначально наносится на поверочную плиту, с которой затем посредством круговых движений переносится на поверхность обрабатываемой детали. При помощи нанесенной таким образом краски специалист выявляет на поверхности детали наиболее выступающие участки, подлежащие шабрению в первую очередь.

Подготовка к шабрению

Алгоритм, по которому выполняется шабрение с движением шабера «на себя», выглядит следующим образом:

деталь, которую предстоит обрабатывать, фиксируют в тисках;
шабер берут обеими руками в средней его части и подводят его режущую часть к поверхности детали, следя за тем, чтобы угол наклона по отношению к поверхности изделия составлял порядка 80°;
режущая кромка инструмента, при помощи которой будет выполняться операция шабрения, подводится к границе окрашенного пятна, затем оно соскабливается;
выполняется непосредственно шабрение, сначала черновое или предварительное, а затем — чистовое.

Последовательность шабрения методом «трех плит»

Естественно, габаритные элементы токарного или любого другого станка, которые не представляется возможным снять и зафиксировать в тисках, обрабатываются по месту. При выполнении шабрения, как и любых других слесарных работ, следует строго придерживаться требований техники безопасности.

Контроль качества выполненного шабрения осуществляется при помощи специальной рамки с прозрачным окошком, размеры которого составляют 25 на 25 мм. В таком окошке, если операция шабрения выполнена качественно, должно явно просчитываться 12–16 пятен краски, распределенных равномерно по всей его площади. Техника выполнения такого контроля выглядит следующим образом:

рамку с окошком помещают на поверхность обработанной детали;
считают количество пятен краски на площади поверхности, ограниченной окошком рамки;
данную процедуру повторяют в нескольких местах поверхности детали;
высчитывают среднее арифметическое количества пятен краски в окошке и сравнивают его с нормативным показателем — 12–16 пятен.

Поверка плоскостей с помощью цифрового штангенциркуля

Такое приспособление, как рамка с окошком, не подходит для проверки качества обработки криволинейных поверхностей. Поэтому для таких целей используют гибкую полимерную пленку, на которую нанесена сетка с размерами 25 на 25 мм. Удобство использования такой пленки состоит в том, что ей можно с легкостью придать ту конфигурацию, которую имеет поверхность обработанной детали. Удовлетворительно проведенной обработка считается в том случае, если на 75-ти участках поверхности детали количество пятен краски в окошке соответствует нормативному значению.

После операции шабрения, как правило, проводится процедура притирки, которая позволяет выровнять обрабатываемую поверхность с точностью до 0,0001 мм. Выполняется этот процесс не только при помощи инструмента различного вида, но и с применением абразивных материалов: порошков и паст.

Шабрение: описание, применение, инструмент

В переводе с немецкого ШАБЕР (schaber, schaben) означает скоблить. Этот слесарный инструмент с трёх или четырёхгранной рабочей поверхностью и чем-то напоминает напильник по металлу с заострённым концом и ручкой.

Шабер бывает ручной, механический, электрический или пневматический

. В зависимости от того, для какой цели он предназначен, различают несколько видов этого инструмента.

по форме:

плоские
фасонные
многогранные

по конструкции:

цельные
составные (с монтируемыми пластинами)

по числу шлифовальных граней:

односторонние
двухсторонние

По конструкции шаберы представляют собой металлические стержни разные по форме с кромками-резцами. Они изготавливаются из углеродистой стали марки У10 или У12 и проходят процесс закаливания для придания им прочности в пределе от 64 до 70 HRC.

Принцип работы шабера и его назначение — это соскабливание наимельчайших частиц металла

(или другого обрабатываемого материала) с различных поверхностей деталей или заготовок. Обычно эту слесарную операцию делают сразу после финишной отделки изделия на металлорежущих станках и производят для более точной подгонки сопрягающихся частей единого механизма один к другому.

Для шабрения гладких и плоских поверхностей используют двухсторонний плоский шабер. Его длина составляет около 400 мм, а ширина 10 до 25 мм, в зависимости от типа шлифования — чернового или чистого. Заострение рабочей поверхности шабера также зависит от вида зачистки и равна 70 градусам при черновом варианте и 90 градусам при чистовом.

Для обработки цилиндрических или вогнутых поверхностей используются трёхгранные или четырёхгранные шаберы. Их длина, согласно ГОСТу составляет от 190 до 510 мм.

Широкие плоскости обрабатываются дисковыми шаберами. Этот вид шабера имеет рабочий диск диаметром до 60 мм и толщиной в 4 мм

, который затачивается на круглом шлифовальном станке. Шабрение дисковым инструментом происходит с большой производительностью, так как площадь рабочей поверхности диска используется полностью.

Для большинства изделий, требующих операции шабрения, подходит универсальный шабер. Он снабжён механизмом быстрой замены рабочих режущих пластин из специальной закалённой стали, прочного зажимного винта и может быть применён практически для всех видов обрабатываемых поверхностей деталей.

Шабрением называют высокоточную слесарную операцию по плотной подгонке деталей изделий или выравниванию различных поверхностей

. Эта операция производится высококвалифицированными специалистами и производится как окончательная (финишная) отделка изделий или поверхности и после того, как было проделано предварительное шлифование, опиливание, фрезеровка или резание конкретной детали.

Для шабрения используется специальная шабровочная краска. Она наносится на поверхности сопрягаемых деталей для уточнения степени шабрирования одной части детали к другой. В результате шлифования происходит срезание мельчайших частиц металла с сопряжённых поверхностей, они «разбиваются» и, в идеале, получается сетка — наибольшее соприкосновение поверхностей изделия.

Краску для шабрения наносят ровным тонким слоем. На хорошо подготовленную поверхность она должна ложится равномерно, с равной степенью насыщенности, а на плохо подготовленную — неравномерно, с проплешинами

. При визуальном осмотре становится очевидным: белые пятна означают — очень углублённые места, тёмные пятна на поверхности — углубление незначительное, серые пятна — это выступающие места, где слой краски самый тонкий.

В результате шабрения производится постепенное срезание мельчайших частиц металла с участков, где образовались сначала серые, а затем тёмные пятна, доведя тем самым поверхность детали до идеально ровной. Сам процесс шлифования производят в несколько этапов: предварительное (или черновое), точечное и, наконец, отделочное (или чистовое) шабрение.
