Подключение котлов с большим числом контуров
В сложных системах часто задействованы три и более контуров отопления. Для таких систем самым оптимальным является использование гидравлических стрелок и распределительных коллекторов. Самая распространенная схема — контур нагрева воды в нагревателе, системы «Тёплый пол», системы отопления (батареи).
Для подключения используется гидравлическая стрелка или гидроколлектор. Можно использовать отдельно гидравлическую стрелку и коллекторы распределения. Без использования гидравлических стрелок необходима установка балансировочных вентилей. Если пренебречь данными устройствами, теплоотдача может снизиться в несколько раз.
При такой системе нужно отключать насосы других контуров при работе приоритетного, иначе время нагрева может вырасти.
Полезные советы и рекомендации
Бак косвенного нагрева — это новая технология, тем не менее, многие пользователи, которые пользуются таким видом подготовки горячей воды с удовольствием делятся своими советами и рекомендациями:
Важно изначально правильно подобрать мощность нагрева БКН с учетом количества пользователей и режимом водопользования. Для расчета используют СНИПовские нормы водопотребления и максимальную температуру нагрева до 65С.
Производительность БКН ограничена тепловой мощностью котлоагрегата, изначально выбирают теплотехническое оборудование с запасом 30—50 %.
Предварительно выбирают тип монтажа на стене либо на полу, места должно быть достаточно для обслуживания и ремонта, а также для размещения расширительного бака с объемом не менее 10% от рабочего бака резервуара.
Выбирают правильное соотношение мощности БКН и котла, например, если котлоагрегат имеет мощность 10—15 кВт, устанавливать объем на 200 л не целесообразно, потому что пока вода нагреется, температуре в отопительном контуре дома охладится.
Лучше изначально не скупиться и приобрести конструкцию агрегата типа «емкость в емкости», который самый эффективный в работе и простой в обслуживании, требуется только ежегодная очистка от грязи и накипи.
Перед покупкой нужно уточнять полезный объем резервуара, обычно, он меньше на 20—35% из-за внутреннего теплообменника.
Перед креплением модели БКН на стену изучают паспорт завода-изготовителя, обычно аппарат устанавливается так, чтобы холодная вода находилась снизу
Если бак случайно перевернуть, змеевик будет перегреваться, а естественная циркуляция холодной и горячей среды будет нарушена, что недопустимо.
Важно изначально правильно подобрать мощность нагрева БКН с учетом количества пользователей и режимом водопользования
Эти простые советы помогут начинающим пользователям БКН выполнить профессиональный монтаж и точную настройку, гарантирующих стабильную подачу нагретой воды, обеспечив работу систем и приборов в заданном режиме, сохраняя элементы системы от преждевременного износа и обеспечив экономию средств на непредвиденные ремонты.
Два варианта схем подключения бойлера к котлу
К отопительному котлу электрический бойлер подключается через трехходовой клапан. При таком подключении работает один насос – тот, который установлен внутри бойлера или тот, который подключен снаружи. Также бойлер можно подключить к котлу через вспомогательный насос. В этом варианте подключения работает переключение насосов. Если котел работает на бойлер, то включается насос бойлера, если котел работает на систему отопления, то работает внешний или внутренний насос котла отопления.
Подключение к одноконтурному котлу
Бойлер в сочетании с одноконтурным котлом работает более эффективно, и подключить его достаточно просто:
- Сначала подключается водопровод и разводка воды по помещениям.
- Подключается электросеть, коммутируется датчик бойлера и электропривод трехходового клапана.
- Настраивается и проверяется программное управление котлом.
При подключении одноконтурного котла к внешнему бойлеру используется специальный монтажный комплект. В него входит:
- привод трехходового клапана
- кабель с коннектором
- несколько медных трубок с фитингами для подключения слива.
Как правильно пользоваться комплектом?
Для правильной установки комплекта следуйте следующим рекомендациям:
- Отключить питание котла двухполюсным автоматом.
- Отключить котел от отопления и горячего водоснабжения.
- При помощи сливной заглушки слить воду из контура котла.
- Снять заглушки на насосной группе.
- Вставить в гидравлическую группу уплотнительную прокладку.
- Герметично смонтировать трубку подачи на бойлере.
- Одеть прокладку на трубку обратного подвода воды бойлера и подключить эту трубку к гидравлической группе.
- Установить соединители на трубки подключения обратного подвода воды и подачи бойлера.
- Подключить две трубки к котлу, закрепить их контргайками, поставить уплотнения и плоские прокладки.
- Поставить привод трехходового клапана.
- Подключить привод трехходового клапана в котле при помощи коннектора.
- Проверить правильность монтажа комплекта и герметичность всех соединений.
- Открыть крышку панели управления отопительного котла.
- Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
- Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
- Подключить питание привода трехходового клапана.
- Зафиксировать все кабеля и точки подключения.
Подключение электрической части бойлера
- Открыть крышку панели управления отопительного котла.
- Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
- Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
- Подключить питание привода трехходового клапана.
- Зафиксировать все кабеля и точки подключения.
Как подключить бойлер к двухконтурному котлу
Чтобы подключить бойлер к двухконтурному котлу, нужно смонтировать его рядом с котлом, и трубами объединить их в одну систему. Такой способ объединения двух приборов называют бойлер косвенного нагрева. Вода нагревается в теплообменнике, по которому циркулирует вода, подогретая в котле.
Системы горячего водоснабжения (бойлеры) обычно имеют встроенную автоматику, которая в связи с автоматикой котла поддерживает требуемую температуру. Современные бойлеры рассчитаны на работу с отопительными двухконтурными котлами, и подключаются при помощи специального монтажного комплекта.
Подключить бойлер к двухконтурному котлу несложно, но все-таки лучше доверить эту операцию специалисту, потому что есть и небольшие особенности подключения.
Бойлер к электрокотлу подключать не имеет смысла – так считают многие профессионалы. Непременное условие работы бойлера – небольшое потребление энергии обогрева от котла. Бойлер не должен перегружать отопительную систему своим подключением.
Если бойлер потребляет больше половины тепловой энергии, вырабатываемой котлом, то проблемы с обогревом дома или квартиры не избежать.
Если использовать бойлер и газовый двухконтурный котел, то при маленьком расходе горячей воды хватает настенного термоблока с 2 контурами, а если в доме есть большая ванна или СПА-бассейн, то нужен котел с бойлером. Для улучшения работы теплообменника следует задействовать еще один циркуляционный насос, обязательно с системой автоматики и возможностью контроля температуры воды (или другого теплоносителя).
Летом наиболее лучше использовать схему комбинированного нагрева – с точки зрения экономии. Эта схема состоит из бойлера, ТЭНа и теплообменника. Зимой бойлер работает от котла отопления, а летом – от ТЭНа.
Пример подсоединения БКН к одноконтурному котлу
Шаг 1. Первым делом нужно смонтировать всю систему отопления и подключить ее к распределяющей коллекторной системе и котлу отопления.
Вначале монтируется вся система отопления
Шаг 2. Далее требуется установить и надежно закрепить на своем месте в помещении сам бойлер. Здесь используется напольный вариант, который установлен на небольшую платформу недалеко от котла отопления.
Следующий этап — установка бойлера
Шаг 3. На корпусе БКН должно быть установлено термореле, которое поможет установить нужную температуру воды.
Термореле для установки температуры
Шаг 4. Позади самого бойлера нужно подключить все коммуникации. Это трубы подачи и вывода воды. К самому верхнему выходу нужно подключить через запорный кран вывод горячей воды на потребление.
Вывод горячей воды подключен через запорный кран
Шаг 5. Забор подогретой воды в данной модели бойлера может осуществляться сверху бойлера или сзади от самого верхнего вывода. Здесь нужно в верхний вывод установить воздухосбросный кран Маевского.
Воздухосбросный кран Маевского
Шаг 6. Следующий выход – это подключение рециркуляции горячей воды
Здесь важно смонтировать обратный клапан, непосредственно сам насос для рециркуляции и шаровой кран. Таким способом оборудованная система при наличии шарового крана позволит, если вдруг потребуется, отключить поток воды и починить или заменить насос. Оборудование выключается, когда жидкость прогрелась до нужной пользователю температуры
При остывании воды насос снова будет включаться. В целом, рециркуляция требуется для того, чтобы из бойлера всегда моментально подавалась горячая вода, без стекания небольшого количества остывшей. Также она дает возможность подключения полотенцесушителей
Оборудование выключается, когда жидкость прогрелась до нужной пользователю температуры. При остывании воды насос снова будет включаться. В целом, рециркуляция требуется для того, чтобы из бойлера всегда моментально подавалась горячая вода, без стекания небольшого количества остывшей. Также она дает возможность подключения полотенцесушителей.
Подключение рециркуляции горячей воды
Шаг 7. Ниже оборудования для рециркуляции требуется подсоединить непосредственно подачу воды от труб отопления к контуру змеевика внутри бойлера. Также монтируется насос, обратный клапан и запорный кран.
Насос и запорный кран
Шаг 8. Внизу нужно подключить трубы обратки, которые выведут воду, поступающую от системы отопления, назад из камеры бойлера.
Подключены трубы обратки
Шаг 9. Охлажденная вода попадает в камеру бойлера через самую нижнюю трубу. Тут нужно смонтировать кран, далее – предохранительный клапан, а также специальный расширительный бак. Последний элемент нужно покупать именно тот, который подходит для водоснабжения, а не для отопления.
Как подключается нижняя трубаРасширительный бак
Шаг 10. После места подсоединения расширительного бачка требуется установить в этой части коммуникаций также обратный клапан.
Еще один обратный клапан
Шаг 11. На слив бака также следует установить запорный кран и вывести слив в канализацию.
Запорный кран на слив бака
Видео – Обвязка одноконтурного котла и бойлера
Подключить бойлер КН далеко не так просто, как кажется. Притом основная сложность заключается именно в сопряжении всех показателей приобретенного оборудования. А в остальном, куда и как подключать трубы подачи и обратки и остальные, разобраться не так уж сложно. Но при отсутствии должного опыта лучше самим не заниматься установкой бойлера, а пригласить специалистов.
Варианты схем подключения
Выбор в пользу той или иной схемы обвязки обусловлен типом системы и видом бойлера. Подбор точки расположения БКН производится с учетом размещения котла, разводки, врезки насосов.
С трехходовым клапаном
Клапан ставится взамен переключателя, управляемого термореле. При остывании воды теплоноситель из контура отопления перетекает в бойлер.
При использовании этого способа обвязки производится одновременное включение системы отопления и бойлера, применяется запорная арматура. БКН ставится недалеко от котла, на подаче размещается циркуляционный насос, за ним — трехходовой клапан.
Схема особенно эффективна при использовании нескольких отопительных приборов.

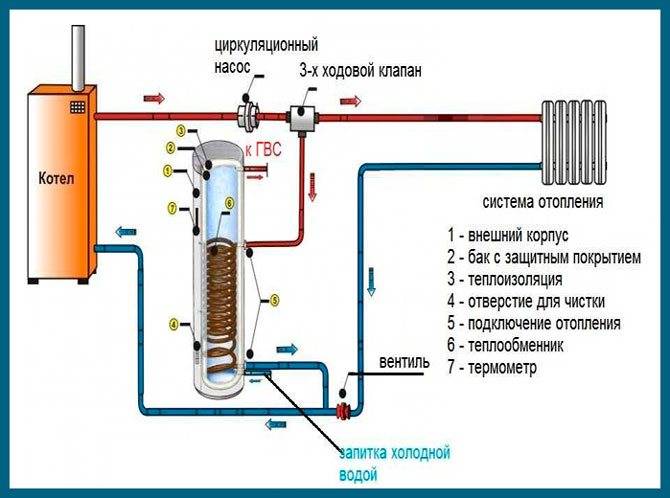

Схема подключения с трехходовым клапаном
Такой вариант — приоритетный, подогрев воды в БКН производится в короткие сроки при выключении отопления на 30-60 минут. При повышении температуры до установленной, включается клапан, возвращающий теплоноситель обратно в систему.
С циркуляционными насосами
Схема эффективна при не частом использовании бойлера либо при потребности в воде с невысокой температурой. Один насос ставится на подающей трубе перед водонагревателем, второй — на трубе отопления.
Насос подключен от термостата и приводится в действие лишь при падении температуры. При задействовании принудительной циркуляции вода прогревается значительно быстрее.

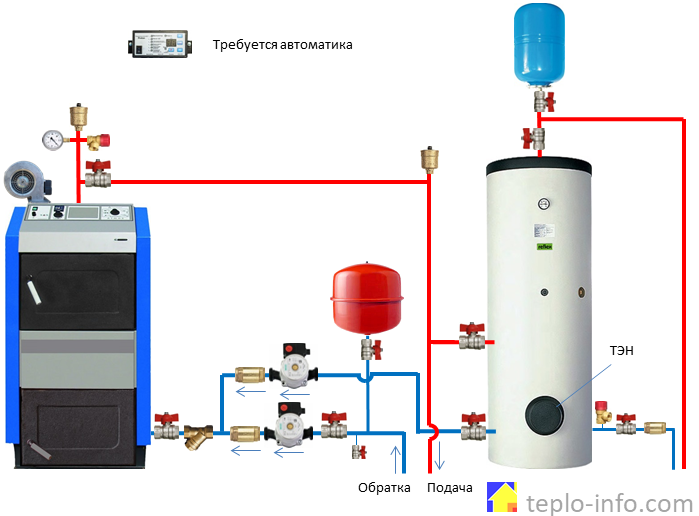

Схема с двумя насосами
Установка реализована без трехходового клапана, в соединениях установлены обычные тройники.
С гидрострелкой
Вариант с гидрострелкой эффективен для БКН вместимостью не менее 200 л, применителен для многоконтурных систем.
Обвязка с гидрострелкой
Гидрострелка — гидрораспределитель, устанавливаемый для упрощения схемы врезки. При его установке монтаж насосов на все ветки системы не нужен. Тепловой удар маловероятен: во всех контурах давление воды одинаково.
Схема с рециркуляцией теплоносителя
Непрерывное обращение теплоносителя требуется, когда имеется прибор, нуждающийся в непрерывном притоке горячей воды, к примеру, полотенцесушитель. Когда он подключен системе, теплоноситель всегда будет перемещаться, а сушилка работать и служить одновременно в качестве отопительного прибора.
Преимущество данной схемы — постоянное наличие горячей воды.

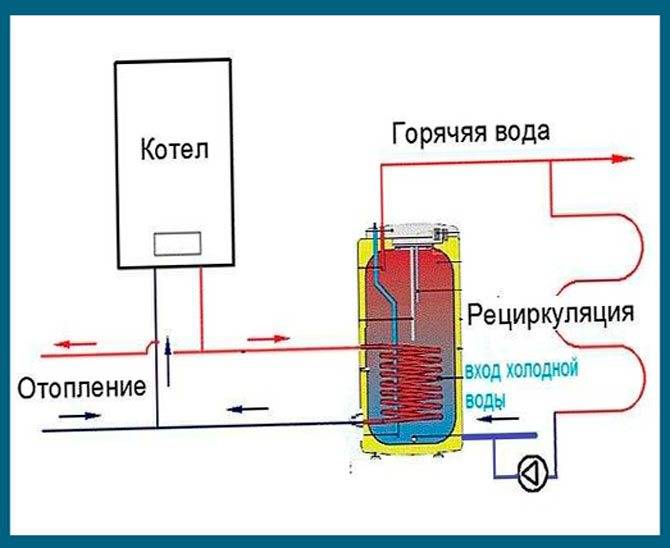

Схема с рециркуляцией
Минусы схемы:
- Повышенный расход топлива для постоянного прогрева воды.
- Смешение воды в БКН. Горячая вода поднимается в верхнюю половину бачка и из нее направляется на точки водопотребления. При рециркуляционной схеме происходит смешение горячей и поступающей холодной воды, из-за чего температура ее на выходе получается ниже.
Можно приобрести модель БКН с рециркуляцией, укомплектованную патрубками под полотенцесушитель. Но дешевле купить обыкновенный прибор, а для подсоединения сушилки использовать тройники.
Схема с энергонезависимым котлом
Отличие этой схемы — расположение бака выше котла и отопительных устройств. Здесь больше подходят настенные БКН, навешиваемые на высоту до 1 м от уровня пола.
Модели напольной установки значительно проигрывают настенным в скорости нагрева воды. Температура ее существенно ниже, примерно равна температуре теплоносителя в обратке, а запас меньше.
Схема подключения БКН в гравитационную систему
Принцип отопления с энергонезависимым котлом построен на действии гравитации. Теплоноситель обращается даже при отключении насосов или подачи электроэнергии.
Схемы подключения бойлера к котлу
Перед тем как подключить бойлер косвенного нагрева, разрабатывают исполнительную схему подсоединения и параметры монтажа БКН. Они зависят от модификации устройства, схемы котлоагрегата и системы теплоснабжения в домовладении.
Наиболее часто применяют комплект подключения бойлера БКН для двухконтурных агрегатов и с трехходовыми клапанами.

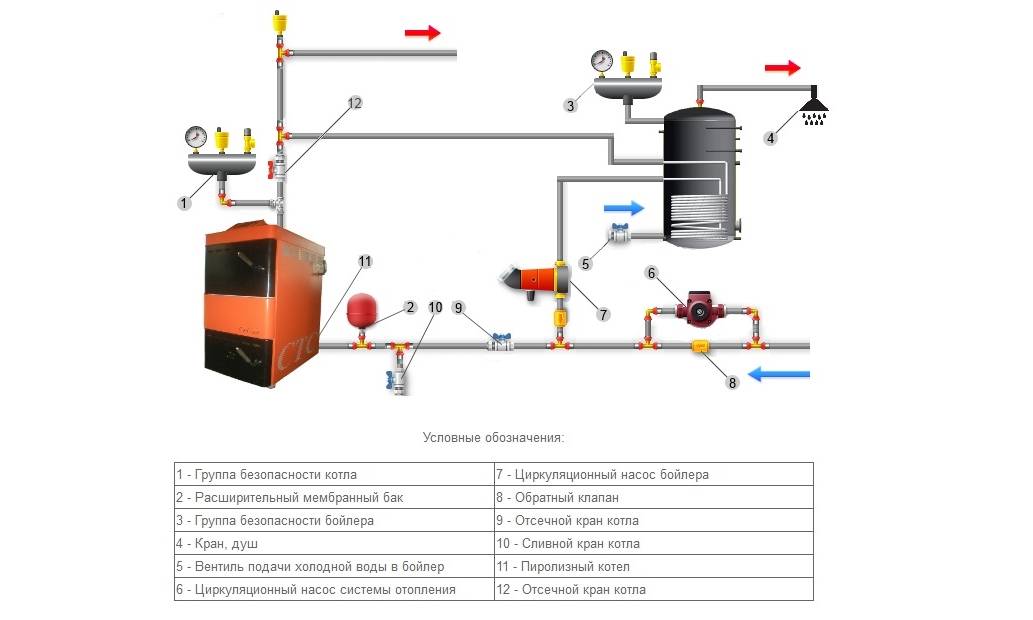

Обвязка с насосами циркуляции котловой воды
Схема с 2-мя циркуляционными электрическими насосами применяется для временного нагрева ГВС, например, при сезонной работе БКН и при использовании в выходные дни. Кроме того этот вариант применим, когда задается температура ГВС ниже чем Т теплоносителя на выходе из котла.
Она выполняется с двумя насосными агрегатами, первый размещают на подающей трубе перед БКН, второй — на контуре для отопления. Циркуляционная линия контролируется электронасосом через термодатчик.
По его электросигналу насос ГВС будет включен в работу только при падении температуры ниже установленного размера. Трехходовой клапан в этом варианте отсутствует, обвязка выполняется посредством обычных монтажных тройников.
Обвязка с энергонезависимым котлоагрегатом
Это схема применяется для энергонезависимого котлоагрегата, работающего с естественной циркуляцией теплоносителя, поэтому, чтобы обеспечить требуемый гидравлический режим и теплоноситель смог циркулировать и через котлоагрегат и радиаторы в комнатах. Эта схема для настенных модификаций, которые допускают установку на уровне 1 м от “О”-отметки в топочной.
Напольные модели в такой схеме будут иметь низкие скорости циркуляции и нагрева. Может сложиться такая ситуация, что необходимого уровня нагрева достигнуть не получится.
Такую схему применяют только для аварийных режимов, когда отсутствует электроэнергии. В обычных энергозависимых режимах в схему устанавливают циркуляционные электронасосы для обеспечения требуемой скорости движения теплоносителя.
Обвязка с 3-х ходовым клапаном
Это наиболее распространённый вариант обвязки, так как он допускает параллельный режим функционирования и отопления и ГВС. Схема имеет довольно простое исполнение.
БКН устанавливается рядом с котлоагрегатом, на подающей линии монтируется циркуляционный электронасос и трехходовой клапан. Вместо одного источника могут использоваться группа однотипных котлов.
Трехходовой клапан выполняет функции переключателя режимов и контролируется термореле. При снижении температурного режима в баке, срабатывает термодатчик, подающий электрический сигнал на трехходовой клапан, после чего он переключает направление движения греющей воды с отопления на ГВС.
По сути, это схема работы БКН с приоритетом, обеспечивающая быстрый нагрев ГВС при полностью отключенных в этот период радиаторов. После достижения температуры, переключается трехходовой клапан, и котловая вода попадает в систему отопления.
Схема с линией рециркуляции
Рециркуляция теплоносителя применяется, когда существует контур в котором должна все время циркулировать горячая вода, к примеру, в полотенцесушителе. Эта схема имеет большие преимущества, поскольку не дает застаиваться воде в трубах. Пользователю услуг ГВС не нужно будет сливать в канализацию значительные объемы воды, чтобы в смесителе появилась горячая вода. Следовательно, рециркуляция экономит расходы на услуги водоснабжения и ГВС.
Современные большие установки БКН поставляются на рынок с уже встроенной системой рециркуляцией, другими словами в них обустроены готовые патрубки для подключения полотенцесушителя. Многие для этих целей приобретают дополнительный небольшой бак, подключаемый к основному БКН через тройники.
Можно ли подключить бойлер к двухконтурному котлу
Это вариант выполняется с применением схемы подключения бойлера косвенного нагрева с гидрострелкой для конструкций с рабочим объемом, превышающим 220 л и многоконтурными схемами отопления, к примеру, в многоэтажном доме с системой “теплый пол”.
Гидрострелка — это инновационный узел современной внутридомовой системы теплоснабжения, который упрощает эксплуатацию и ремонт водонагревателя, поскольку не требуется выполнять монтаж рециркуляционных электронасосов на каждую линию нагрева.
Она повышает систему безопасности, поскольку препятствует возникновению гидроудара, поскольку поддерживает равное давление среды в контурах двухконтурного котлоагрегата.
Схемы и правила подключения БКН
Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.
Вариант #1 – обвязка с трехходовым клапаном
Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.
Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.
Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН
По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме
Вариант #2 – схема с двумя циркуляционными насосами
Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.
Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции
Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.
Вариант #3 – обвязка с гидравлической стрелкой
Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.
Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку
Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.
Вариант #4 – использование рециркуляции теплоносителя
Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.
Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей
Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.
Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.
Вариант #5 – система с энергонезависимым котлом
Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.
Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше
Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.
