В каких случаях требуется замена?

Чаще всего снимают для замены в случае износа зубцов ведущей шестерни и стенок.

Другие случаи, когда требуется снятие всей корзины:

• сцепление не выключается, зазор между центробежным механизмом и внешней крышкой забит опилками и грязью вперемешку с маслом, цепь крутится на холостых оборотах, прочистить без съема не удаётся.
• изношены, стерты или сломались и требуют замены детали (пружины, сегменты) или вся корзина.
• сцепление заклинило по разным причинам (посторонние предметы, грязь, поломка деталей, разрушение или изменение положения пружин).
• при полной разборке двигателя.

Причины неисправностей

При регулярной и интенсивной работе, а также после попадания грязи на движущиеся элементы бензопилы муфта постепенно изнашивается. В отличие от цепи замена и профилактика требуется гораздо реже. Распространённые неисправности, требующие ремонта:

• Повреждение пружины. Она может быть представлена витковым типом или стальной пластиной. Деформации на этом элементе появляются из-за растяжения, механических повреждений. Требуется снятие барабана.
• Повреждение и износ барабана. Определить такую неисправность можно по внешнему виду механизма сцепления – на нем имеются сколы, трещины и повреждения. Синий оттенок поверхности металла может говорить о перегреве.
• Выработка муфты. Как правило, изнашиваются резьбовые соединения или растягиваются пружины. Требуется полная замена всей муфты.
• Износ звездочки. Замена и коррекция звездочки – плановая работа, которая является частью обслуживания бензопилы.

Продолжительность эксплуатации сцепления зависит не только от качества комплектующих, но и правильного использования бензопилы. Следует избегать закусывания цепи в древесины, использовать старое и отработанное масло. Помимо этого, не рекомендуется увеличивать обороты при включенном ручном тормозе. Определить дефекты механизма легче всего во время пиления небольшой заготовки. Если наблюдается снижение скорости вращения цепи или ее остановка, нужно проверять внутренние части инструмента.

Ремонт барабанов

Повреждение плунжера в пиле сопровождается громким звуком при включении. В этом случае ремонт бензопилы «Партнер 350» своими руками должен начинаться с осмотра топливной системы в первую очередь. Проблема может быть сбой карбюратора. В некоторых случаях барабан падает из-за рукоятки, которая выходит из канавок. Чтобы проверить его, вам нужно открыть защитную крышку. Затем дроссель удаляется и проверяется топливная система.

Все трубки должны быть подключены. После этого необходимо проверить кривошип, расположенный над карбюратором. Если он исчез из канавок, вы можете исправить это самостоятельно. Однако, если он сильно деформирован, его нужно будет заменить. Барабан в этой пиле расположен рядом с воздушной заслонкой. Когда он бьет против сцепления, его защитное кольцо повреждено. Если он полностью уничтожен, то барабан должен быть полностью изменен. В этом случае вам необходимо знать маркировку продукта. При установке барабана достаточно просто, и вы можете самостоятельно управлять установкой

В этом случае важно не повредить топливную систему во время ремонта

Как увеличить рабочий ресурс муфты?

При малых оборотах элементы с фрикционными накладками (1), имеющие степень свободы в круговом направлении, притягиваются к центру вала пружинами (2) и не передают вращение на барабан (3), соединенный со звездочкой движущей цепь. Когда обороты мотора бензопилы добиваются значений, при которых центробежная сила превосходит усилие пружин, фрикционные сегменты прижимаются к внутренней поверхности барабана и начинают его крутить. В итоге начинает крутиться ведущая звездочка, приводящая в движение пильную цепь.

Как видно на фото, звездочка находится за сцеплением.

У других бензопил, звездочка может находиться с наружной стороны сцепления.

Чтобы избежать незапланированного ремонта, оператору бензиновой пилы нужно придерживаться определенных рекомендаций. Они помогут продлить сроки эксплуатации сцепления цепной бензопилы и защитят ее от повреждений основных действующих элементов.

К этим рекомендациям относятся:

• регулярная смазка деталей муфты;
• своевременная очистка механизма от пыли и засохшего масла;
• эксплуатация бензопилы только с полностью исправной шиной и качественно заостренной цепью;
• избежание попаданий установленной режущей гарнитуры на твердые металлические предметы.

Современные бензопилы оборудованы центробежными муфтами сцепления. Это означает, что их работа всецело зависит от крутящего момента мотора, который в конкретный момент времени выдает пила.

Его основными конструктивными элементами выступают:

• барабан;
• звездочка;
• пружины.

Принцип работы выглядит следующим образом. При запуске пилы элементы, которые свободно перемещаются в радиальном направлении, пружинами стягиваются к оси вала. В этом случае крутящий момент не поступает на барабан, а значит на звездочку и направляющую. В момент, когда центробежная сила превалирует над силовым потенциалом пружин, элементы сцепления ослабевают и сжимаются у внутренней части барабана, инициируя его кручение. Вместе с ним вращательный цикл переходит на звездочку и саму шинно-цепную гарнитуру.

Главным достоинством сцепления такого типа считается его проскальзывание при внезапном торможении режущей части, что не останавливает двигатель. В результате «сердце» пил – моторы остаются в целости и сохранности.

В комплектацию большинства современных бензопил входит сцепление центробежного типа. Работа этих механизмов напрямую зависит от создаваемого двигателем крутящего момента.

При этом вращательное усилие от мотора не передается на барабан, ведущую звезду и шину. Постепенно давление центробежной силы увеличивается и вытесняет усилие, создаваемое пружинами. В этот момент составляющие сцепления теряют свою силу и начинают сжиматься рядом с внутренней частью барабана. Под действием пружин барабан начинает раскручиваться. Двигаясь, он передает вращение на ведущую звезду и пильную гарнитуру бензопилы.

Основной плюс центробежного сцепления заключается в его мгновенном проскальзывании в тот момент, когда режущие органы начинают вращаться медленнее. При этом сам двигатель бензопилы не теряет своей изначальной скорости и продолжает двигаться так же плавно, как прежде. Это позволяет сократить расходы топлива и снизить риск образования заусенцев в ЦПГ мотора хозяйственной пилы.

Когда нужна замена муфты

Снятие и замена сцепления бензопилы выполняется в случае обнаружения неисправности механизма. К таковым неисправностям относятся:

1. Повреждение пружины. В зависимости от модели инструмента, пружина может быть представлена двух типов — витковая (ленточная или одиночная) или стальная пластина. Пружина повреждается путем растяжения, разъединения или механического дефекта. Чтобы определить причину неисправности всего механизма, понадобится снять защитный кожух и барабан
2. Повреждение и выработка барабана. Поломка этой детали связана зачастую с откалыванием кусочков. При такой неисправности понадобится заменить барабан. На барабане также изнашивается внутренняя часть, поэтому деталь также нуждается в замене. Если барабан синего цвета, то это говорит о том, что он был перегрет, и не подлежит дальнейшему использованию
3. Выработка механизма. Связана, прежде всего, с растяжением пружины, которую можно заменить. Изнашивается также резьбовое соединение. При такой поломке понадобится заменить всю муфту
4. Износ звездочки. В зависимости от типа звездочки (разборная или неразборная) выполняется ее замена вместе с барабаном и при необходимости муфтой

Срок службы механизма сцепления зависит не только от качества комплектующих, но еще и от правильности эксплуатации инструмента

Чтобы продлить срок службы сцепления бензопилы, необходимо обратить внимание на признаки, снижающие ресурс. К таковым признакам относятся:

• Частое заедание или закусывание цепи в древесине. При таких ситуациях всю нагрузку на себя берет муфта, оберегая тем самым двигатель от заклинивания
• Запрещено увеличивать обороты, когда включен ручной тормоз, что также приводит к износу механизма за счет перегрева
• Использование некачественного масла, неправильный выбор шины, цепи и т.п. Все это также влияет на сцепление, увеличивая нагрузку, и тем самым снижая эксплуатационный ресурс

Определить неисправность устройства достаточно просто. Для этого необходимо распилить заготовку. Если в процессе пиления происходит снижение скорости вращения цепи или ее остановка при увеличении нагрузки, значит пора произвести проверку сцепления. Как снять и заменить сцепление на бензопиле, подробно рассмотрим в следующем разделе.

Это интересно! Проверить пригодность сжимающей пружины можно путем подключения тахометра к инструменту. На холостом ходу необходимо накрутить количество 2500-2700 оборотов в минуту по тахометру. При таком значении цепь на бензопиле не должна вращаться. Если наблюдается другая картина, то это говорит о снижении сжимающих свойств пружины. Ее рекомендуется заменить. Исходя из этого надо отметить, что сцепление бензопилы находится в тесной взаимосвязи с карбюратором. Если не получается отрегулировать холостой ход на бензопиле при помощи настройки карбюратора, значит нужно проверить исправность муфты.

https://youtube.com/watch?v=CG4BaVNtRKE%3F

Фильтра

«Богатая» или «бедная» топливная смесь рано или поздно станет причиной поломки. Возможно даже дорогостоящей. Чтобы этого не произошло, нелишним будет регулярно проверять фильтра на наличие потертостей, а также на прорыв самого фильтрующего полотна.

Как проверить топливный фильтр и заменить

Чтобы проверить текущее состояние топливного фильтра необходимо осуществить следующие действия:

1. Снять со штуцера карбюратора топливный шланг и направить его в рабочую емкость.
2. Несколько раз нажать на, так называемую, «подкачку».

Если бензин поступает неравномерно и с рывками, то самое время поставить новый фильтрующий элемент. Делается это довольно просто:

1. Откручивается крышка топливного бака.
2. При помощи пинцета или любого другого устройства извлекается сам фильтр.
3. Отсоединив старый фильтр необходимо поставить новый и опустить его в топливный бак.

Как почистить воздушный фильтр

При непоступлении достаточного количество воздуха, топливная смесь становится чересчур обогащенной, что приводит к нарушению нормальной работы двигателя. Регулярная продувка воздушного фильтра, а в особо запущенных случаях промывка в мыльном растворе позволит избежать подобных проблем.

Обратите внимание, что не допускается промывка в ацетоне, бензине или прочих агрессивных растворах. Это может привести к нарушению целостности фильтрующего элемента

Конструкция и принцип работы механизма сцепления бензопилы

Большинство пильщиков не понимают принципа работы механизма сцепления бензопилы. При работе знать принцип функционирования не обязательно, а вот когда возникают неисправности, то, чтобы их устранить, понадобится выяснить конструкцию и особенности работы бензопильной муфты.

Современные бензопилы оснащаются механизмами сцепления центробежного типа. Центробежная муфта — это означает, что ее работоспособность зависит от вращающего момента двигателя. Главное назначение муфты на бензопиле в том, чтобы обеспечить передачу крутящего момента с коленчатого вала двигателя на пильную гарнитуру (цепь). Работает устройство в автоматическом режиме, а как это происходит, выясним детально.

Механизм сцепления состоит из следующих конструктивных элементов:

• Барабан со съемной или несъемной звездочкой — представляет собой передаточный механизм
• Фрикционные накладки — под воздействием центробежной силы перемещаются, входя в зацепление с барабаном
• Пружина — обеспечивает прижатие накладок к коленчатому валу

Теперь о принципе действия муфты бензопилы.

Когда заводится двухтактный двигатель инструмента, начинает вращаться коленчатый вал. К валу крепится муфта, с которой при помощи звездочки соединяется цепь. Когда бензопила работает на холостом ходу (скорость вращения вала до 2700 оборотов в минуту), то есть не нажимается курок акселератора, то пружина прижимает фрикционные накладки, в результате чего крутящий момент не передается на барабан.

Как только пильщик берет в руки инструмент и начинает увеличивать обороты (максимальные до 14000 об/мин), цепь начинает перемещаться по шине. Происходит это за счет того, что увеличивается скорость вращения коленчатого вала. За счет силы инерции фрикционные накладки (их еще называют противовесами) перемещаются, и входят в зацепление с внутренними стенками барабана. В результате происходит перемещение барабана, который соединен со звездочкой. Вращающаяся звездочка приводит в действие цепь.

Принцип работы механизма простой, что обусловлено его не сложной конструкцией. Если из строя выходит эта деталь, то соответственно работать бензопила не будет. Подробное описание принципа работы механизма сцепления бензопилы описано в этом материале.

Это интересно!Муфта выполняет роль не только передаточного механизма, но еще и защитного устройства. Она предохраняет двигатель бензопилы от преждевременного выхода из строя при заклинивании цепи в распиливаемой древесине.

https://youtube.com/watch?v=N5NXwPMA5FM

Замена сцепления на бензопиле

Цепные бензопилы, в силу разных причин, время от времени нуждаются в ремонте. Конечно, можно обратиться в сервисную мастерскую или к опытному механику. Однако многие неполадки возможно устранить в домашних условиях, обладая лишь минимальным набором навыков и инструментов.

Отвечая на вопрос как снять сцепление с бензопилы, заметим, что это не является сложной операцией, если в точности придерживаться технологии разборки. Владельцы инструмента могут столкнуться с определенными трудностями, если бензопила давно эксплуатируется, и детали сцепления прикипели друг к другу. Однако и в этом случае разборку можно произвести своими руками.

Типы поломок сцепления

Типы неисправностей не зависят от модели бензопилы, так как строение и принцип работы сцепления одинаков почти на всех современных силовых агрегатах. Операторы бензопилы знают, что незначительная неполадка со стороны этого узла требует незамедлительных активных действий. Поломки неизбежны, так как сцепление сталкивается при не самой интенсивной эксплуатации инструмента с большой нагрузкой. Зачастую проблемы связаны с:

• износом узла в целом (может лопнуть пружина или механизм начнет пробуксовывать);
• повреждение пружины (цепь будет вращаться, двигатель работать, но нестабильно);
• на кулачке сцепления образовались сколы из-за большой нагрузки или перегрева (достаточно прислушаться к узлу во время его работы, на неисправность указывает посторонний шум).

Какой бы не была причина плохой работы муфты и смежных компонентов, вам нужно демонтировать сцепление, чтобы провести его ремонт

Обратите внимание на то, что ремонтные работы не всегда дают желаемый результат, поэтому иногда нужна замена сцепления на бензопиле. Все перечисленные манипуляции можно «провернуть» самостоятельно, не обращаясь за помощью к специалистам сервисных центров

Как снять сцепление на бензопиле?

Рассматривать инструкцию к такому типу работы для отдельно взятой модели не обязательно, ведь для всех используется одна универсальная, позволяющая провести демонтаж данного узла на современных бензоинструментах.

Читать также: Сплав олова с медью

Если и есть какие-то отличительные нюансы, то они касаются отдельных деталей сцепления. Например, некоторые бренды создают в конструкции этого узла одну пружину с двумя секциями, что нужно учитывать при полной замене данного компонента (нужно заменять, когда пружина повреждена, за счет чего цепь будет вращаться, а двигатель продемонстрирует нестабильную работу).

Чтобы демонтировать сцепление, придерживаемся такого алгоритма действий.

1. Демонтируем всю гарнитуру. Также снимаем колпачок, размещенный на воздушном фильтре и сцеплении.
2. Вручную стопорим коленвал, чтобы он не вращался. Удобнее это делать, используя веревку, которую продевают сквозь свечное отверстие, одновременно удаляя саму свечу. Не забудьте, что для этого нужно надежно зафиксировать в одном положении поршень. Альтернативно удаляют стартерный колпачок и вворачивают пару болтов в роторный механизм системы зажигания.
3. При помощи специального ключа, что обычно входит в комплектацию инструмента, откручиваем сцепление (откручивать нужно движениями против хода часовой стрелки). Не нужно бояться прикладывать усилия, обычно крепежные элементы данного узла на современных бензопилах прочные.
4. Удаляем барабан и ведущую звезду.

После этого можно установить новые запчасти (которые нуждались в замене). Закручивая крепежные элементы, проделываем движения по ходу часовой стрелки. Не забудьте о коленвале, где размещен стартер. Его нужно стопорить.

При сборке, придерживаемся того же алгоритма действий, но в обратной последовательности.

Вкручивая узел вручную, для фиксации используйте ручку тормоза цепного элемент. Наклоните инструмент вперед, попробуйте завести его, снимите агрегат с тормоза.

Говоря о полной замене сцепления, не забывайте о том, что менять узел специалисты рекомендуют после двух замен направляющей. Учитывать нужно при обслуживании муфты и такие нюансы:

• на некоторых пилах есть шайба, расположенная в зазоре между сцеплением и звездочкой (мотором и звездочкой иногда), это нужно учитывать во время ремонтных работ;
• разбирая инструмент, демонтируя сцепление, старайтесь не повредить специальную пружину масляной помпы (привода этого узла), не пытайтесь поставить ее в первоначальное положение, иначе это вызовет причины с подачей смазочного материала.

Перед тем, как эксплуатировать пилу, на которой было отремонтировано сцепление, проверьте агрегат на исправность работы двигателя, надежность фиксации болтов, протестируйте смазочную систему.

Неисправности муфты сцепления бензопил – одна из наиболее распространенных поломок этой техники. Над вопросом, как снять сцепление на бензопиле в домашних условиях правильно и не навредить инструменту, задумываются не только неопытные техники, так и специалисты, которые не раз производили его ремонт. Это связано с тем, что муфта сцепления – важный ключевой элемент бензопил любого класса мощности и бренда, от которого зависит их исправная, продолжительная и успешная эксплуатация.

Читать также: Вакуумная формовка жесткого пвх

В случаях, когда бензиновые резчики начинают плохо заводиться, пробуксовуют вместо запуска проверка сцепления на неисправности обязательна, рекомендации относительно чего и будут представлены дальше.

Алгоритм разборки пилы Хускварна

Процесс разборки бензопилы Хускварна достаточно прост. Для того чтобы все сделать правильно и не сломать детали корпуса или ЦПГ, необходимо производить разборку в следующем порядке:

1. Верхняя крышка.
2. Крышка тормоза цепи и пильной гарнитуры.
3. Стартер.
4. Маховик и сцепление.
5. Передняя рукоятка.
6. Карбюратор.
7. Масляный насос.
8. Двигатель.

В зависимости от модели Хускварны, порядок разборки может немного отличаться.

Важно: прежде чем приступать к разборке бензопилы, необходимо её очистить. При работе пилой образуется много стружки и древесной пыли, которая при разборке может попасть во внутренние части бензопилы Husqvarna

Снятие боковой крышки и пильной гарнитуры

Боковая крышка или ещё её называют крышкой тормоза пильной цепи, удерживается при помощи двух гаек на тринадцать.

Открутив гайки, крышка снимается с направляющих шпилек, после чего можно снять шину и цепь с бензопилы. В некоторых моделях пил Хускварна установлен специальный механизм, который позволяет демонтировать крышку и пильную гарнитуру без помощи специальных инструментов.

Стартер

Стартер находится с правой стороны Хускварны и удерживается на нескольких винтах. Раскрутив которые, можно легко снять стартер и тем самым получить доступ к маховику и катушке зажигания.

Снятие маховика и сцепления

Для того чтобы раскрутить гайку маховика необходимо выкрутить свечу зажигания и установить вместо неё стопор поршня.

Как только стопор поршня установлен в цилиндр, можно раскручивать гайку маховика. Поле того как гайка раскручена, необходимо при помощи молотка и выколотки из мягкого материала, нанести один резкий удар, установив выколотку на вал крепления маховика. Это необходимо для демонтажа маховика с вала, т. к. конструкция предусматривает установку и затяжку этого элемента с большим усилием.

Более подробно узнать о том, как правильно снимать маховик с бензопилы Хускварна, а также о том, как полностью разобрать пилу, можно посмотрев видео. Мастер пошагово объясняет весь процесс и демонстрирует все необходимые инструменты:

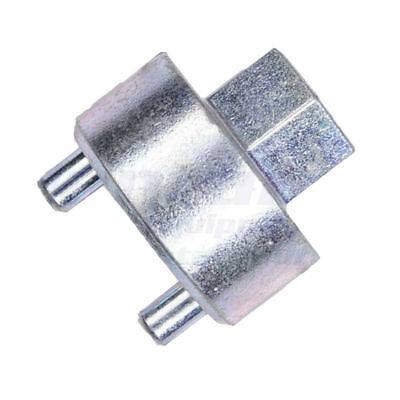

Для того чтобы раскрутить сцепление потребуется специальный ключ. Если ключа нет, то его можно изготовить из старой головки на двадцать два, обточив её определенным образом при помощи наждака.

Не пытайтесь откручивать сцепление при помощи молотка и зубила, как советуют некоторые умельцы. Используя данные инструменты, Вы рискуете сломать корпус сцепления и увеличить затраты на проведение ремонта. Также это может повредить подшипникам коленчатого вала.

Снять переднюю рукоятку Хускварны достаточно просто, т. к. она крепится к амортизаторам при помощи винтов.

Воздушный фильтр и карбюратор

Для снятия карбюратора необходимо отсоединить от него топливный шланг и тяги заслонок, сделать это удобно после того, как демонтирован воздушный фильтр, который устанавливается сразу же за карбюратором и удерживается при помощи двух гаек на 10. После того как воздушный фильтр демонтирован, а топливный шланг и тяги отсоединены, достаточно просто потянуть карбюратор на себя и снять его со шпилек.

Масляный насос

На Хускварне масляный насос установлен с правой стороны бензопилы. Снять его можно только после того, как раскручено сцепление. Для снятия не потребуется специального инструмента, т.к. винты крепления изготовлены под обычную крестовую отвертку. После того как винты выкручены, необходимо приподнять насос и отсоединить от него масленые шланги.

Двигатель

Для снятия двигателя на бензопиле Хускварна, после того как демонтированы карбюратор, сцепление, маховик и глушитель, потребуется выкрутить четыре винта его крепления к корпусу.

После того как двигатель снят, от него можно открутить катушку зажигания, не забыв предварительно отсоединить провода, идущие от нее к выключателю зажигания. Катушку также можно снимать сразу после того, как снят стартер.

Сборка бензопилы Хускварна должна проводится в обратной последовательности, при этом затягивать гайку маховика и сцепление необходимо с усилием, значение которого указано в инструкции по эксплуатации бензопилы.

Ремонт сцепления: нюансы процесса

Stihl MS 180 – инструмент надежный и неприхотливый, но иногда требующий ремонта, как и любая техника. В этой статье рассмотрим, как происходит разборка бензопилы штиль мс 180, которая необходима в случае капитального ремонта двигателя.

Сейчас читают: Высоторез аккумуляторный Greenworks 2 в 1 кусторез-сучкорез 40V без АКБ и ЗУ

Всем доброго времени суток!Давно не писал ни чего в блог, то занят был (работа и дача (дом в деревне) да ещё затеял разобрать сарай и построить баньку), но вот и повод появился — бензопила штиль пилила и заглохла… Правда потому, что я её забыл заправить, но лёгких путей не ищем — открыл посмотреть воздушный фильтр, а там грязи и после прочистки пила не заводилась… Думал может что в карбюратор попало — надо разбирать… Ну вот думалось, что бак полный я же цепь подтянул и масло для цепочки заправил…

Полный размер

Полный размер

штиль пока работает исправно

Что то я немного отклонился от темы…Погнали разбирать. Прежде чем снимать боковую крышку с зажигания, снимаем крышки с топливного бочка и масляного.

Полный размер

снимаем крышки с бачков

Полный размер

снятие катушки зажигания

Полный размер

открутив три самореза снимаем крышку зажигания

Далее следует демонтаж воздухозаборника и карбюратора

Полный размер

открутив две гайки снимаем воздухозаборник

Полный размер

Затем снимаем топливный бачёк шланг был снят при демонтаже карбюратора.Далее следует снять вал (назову его вал включения и выключения бензопилы (так как не знаю правильного названия)) с одной стороны вынимается в верх, затем вытаскиваем другой конец в сторону.

Полный размер

снимаем топливный бачёк.

После следует снять глушитель, также отвернув две гайки, забыл сделать фото.

Можно уже приступать к демонтажу ручек которые как бы держат всю конструкцию, а для этого нужно отвёрткой снять три заглушки

Полный размер

Полный размер

разбираем сцепление

Для того, что бы продолжить снимать сцепление нужно отвернуть гайку, а для этого необходимо застопорить коленвал.Я поступил следующим образом — Отвернул свечу и в это отверстие засунул шнурок с узелками предварительно крутя ротор и смотрел в снятое с глушителя отверстие, что бы поршень встал в нижнюю мёртвую точку

Полный размер

Полный размер

можно вставлять шнурок

Полный размер

стопорим коленвал

вот можно откручивать гайку — Гайку сцепления следует отворачивать в направлении как показано на фото — Там ещё будет пара нехитрых деталей (игольчатый подшипник, какая то крышечка и пластмассовая втулка с резьбой и стопором — всё вынимается легко.

Полный размер

То же самое проделываем с гайкой ротора

Ротор следует аккуратненько сбить с вала, а на валу и самом роторе есть пазы (про них нужно не забывать при сборке)

Вот почти и всё, остаётся только вынуть движок из пластмассового корпуса, отсоединив резинки на корпусе с впускным отверстием на цилиндре. В завершение ещё одно фото для тех, кто задумал снять коленвал с поршнем

Полный размер

Отвернув эти четыре болта вынимаем коленвал с поршнем

А мне это не к чему, так как я собираюсь просто всё вычистить и привести в порядок.Всё всем добра и бабла!

Алгоритм самостоятельной замены барабана сцепления со звездочкой

Конструкция ее венца определяет такой важный параметр, как выбор цепи по шагу.

• Установка новой детали на изношенную звездочку снижает плавность ее хода, форсирует износ, инициирует риски ее обрыва и создания травмоопасной ситуации.
• Также имеет место увеличение эксплуатационных нагрузок на двигатель и элементы кинематики инструмента.
• Аналогичный процесс имеет место при установке на шину старых растянутых цепей, диаметр которых подгоняется под размер шины удалением части звеньев.

Специалисты также не советуют произвольно менять размеры звездочек. Эксперимент может отрицательно сказаться на ресурсе двигателя и кинематике инструмента в целом.

Безопасность распиловочных работ разных степеней сложности обеспечивается эффективной работой тормоза аварийной остановки и устройствами, блокирующими разлет концов цепи при случайном обрыве. В любом варианте — самая надежная профилактика нештатных ситуаций, поддержание бензопилы в исправном техническом состоянии.

Центробежное сцепление бензопилы

Разбираем сцепление:

• Включаем тормоз остановки цепи, снимаем защитную крышку и демонтируем пильную гарнитуру;
• Удаляем грязь, опилки, засохшую смазку, если таковые имеются;
• Снимаем воздушный фильтр и насвечник;
• При помощи свечного ключа вывинчиваем свечу;
• Вращая коленвал, подводим поршень к верхней точке, затем отводим на 6-9 мм;
• Веревкой, диаметром 7-8 мм, стопорим поршень в верхнем положении;

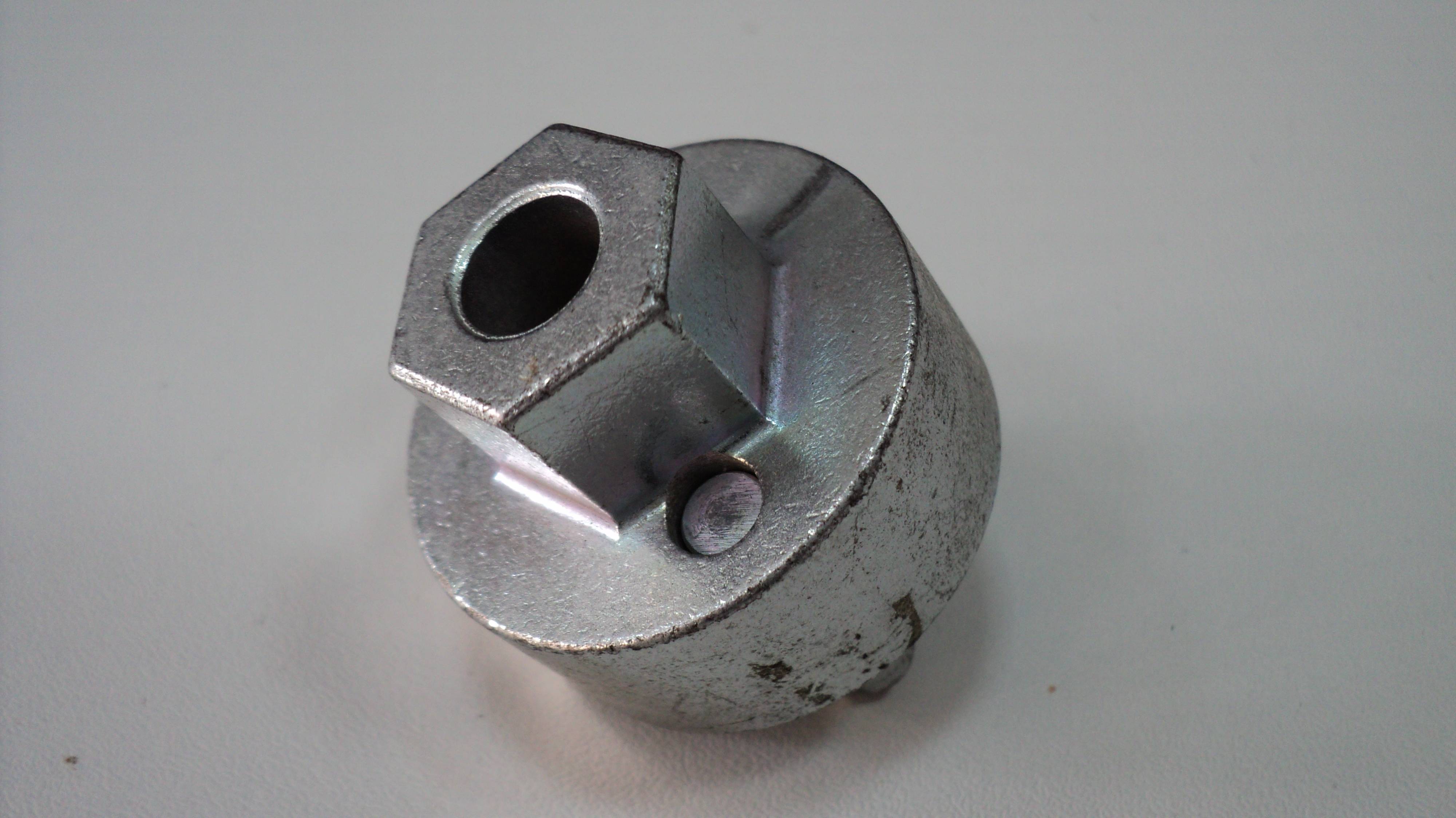

• Специальным ключом-съемником откручиваем гайку на сцеплении.

Снятие гайки сцепления

• Снимаем крышку и ведущую звездочку. Диагностируем неисправности и оцениваем износ деталей. Оцениваем состояние игольчатого подшипника;
• При необходимости проводим замену деталей на новые (чаще всего в этом нуждается ведущая звездочка);

Монтаж системы сцепления бензопилы проводится в обратном порядке, однако при этом следует обращать внимание на некоторые особенности. Кроме основных правил работы, рассказанных в предыдущем разделе, стоит помнить о некоторых нюансах при замене сцепления

Используйте только оригинальные детали производителя – это залог долгой и продуктивной работы инструмента. Резьба сцепления на всех бензопилах любого производителя всегда левая. Перед снятием муфты тщательно удалите с инструмента всю грязь и пыль, чтобы она не попала внутрь

Кроме основных правил работы, рассказанных в предыдущем разделе, стоит помнить о некоторых нюансах при замене сцепления. Используйте только оригинальные детали производителя – это залог долгой и продуктивной работы инструмента. Резьба сцепления на всех бензопилах любого производителя всегда левая. Перед снятием муфты тщательно удалите с инструмента всю грязь и пыль, чтобы она не попала внутрь.

Ведущая звездочка для бензопилы любой мощностной категории производится из специальной стали, обрабатывается по особой технологии, поэтому ремонт детали наплавлением дуговой сваркой и последующим фрезерованием не возможен.

Цена самой детали в несколько раз меньше стоимости ее замены в сервисных структурах.

• Преимущества самостоятельного ремонта приводного устройства в меньших затратах средств и времени.
• При наличии соответствующего инструмента с работой можно управиться за достаточно непродолжительный временной интервал.

Технология замены ведущей звездочки предусматривает выполнение всего объема работы в заданной последовательности:

• демонтаж гарнитуры и воздушного фильтра;
• установка в свечное отверстие фиксатора поршня;
• муфта сцепления и выполненный заодно с барабаном зубчатый привод снимаются посредством съемника, открутить звездочку можно только по часовой стрелке.

Дополнительно: Цепь продольная для бензопилы

При выявлении большого износа сепаратора, поломок пружин центробежного механизма и кулачков рекомендуется заменить весь комплект.

Если состояние снятых деталей не вызывает сомнений, весь механизм собирается в обратной последовательности. Для надежной фиксации сцепления на коленчатом валу достаточно вывернуть стопор поршня, вытянуть шнур штатного стартера и вернуть его в исходное положение.

Следует предостеречь самодеятельных мастеров от упрощения требований ремонтной технологии и экономии средств на установке относительно дешевых китайских комплектующих.

Как отрегулировать сцепление бензопилы?

Как проводится регулировка сцепления на бензопиле? Более корректно говорить о ремонте, поскольку регулировке обычно подлежит карбюратор, а не сцепление

Когда мы говорим о регулировке муфты, важно учитывать два нюанса:

• бензопилы некоторых моделей, в том числе, немецкие, финские, шведские, имеют специальную шайбу, она может быть расположена между мотором и звездочкой или между барабаном и звездочкой. Эту шайбу нужно аккуратно снять, а потом поставить назад, в случае замены — заменить идентичной;
• пружина не подлежит стягиванию, поэтому при ее разрыве деталь считается испорченной и заменяется новой. Отсутствие исправной пружины приведет к отсутствию поступления смазки на цепь.

Как открутить сцепление на бензопиле своими руками:
