Патрон

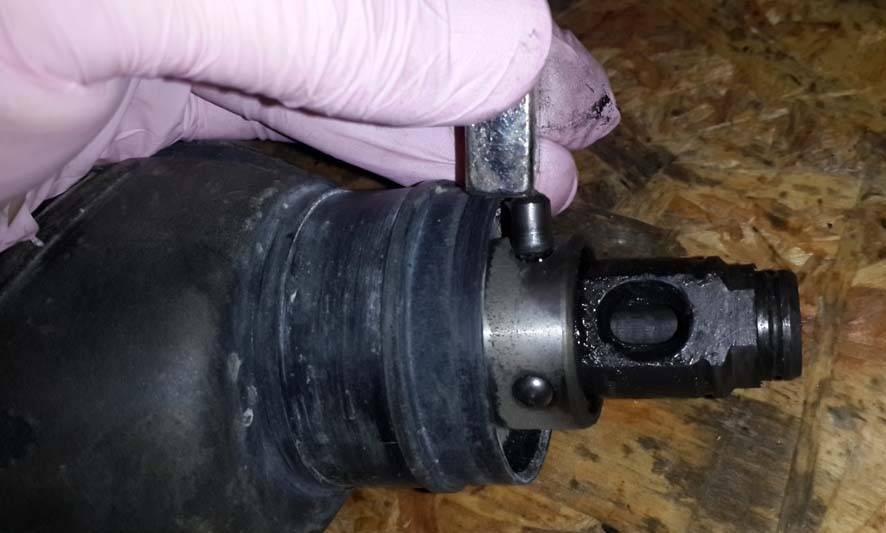

Используя плоской отвертки разбирается патрон. Ремонт перфоратора Макита 2450 в кустарных условиях начинают с этого элемента. Отжав крышку патрона, снимают резиновый пыльник. Демонтируется стопорное кольцо. Затем снимается крышка патрона не металлическое кольцо. Оно запирает в стволе шарик фиксации бура. Он вынимается, не металлическая шайба, коническая пружина достаются без усилий.
Причиной поломки вам понравятся износ деталей. Он выявляется, если бур не защелкивается автоматически, без отжатия крышки. Проверив что остается сделать нашему клиенту детали, выявляют причину поломки. Старые элементы очищают от грязи не старой смазки. Шарик густо обрабатывают новым маслом. Коническая пружина устанавливается узкой стороной к резистору.
Направляющая шайба должна прижать ее так, чтобы оказаться ниже отверстия в стволе. Ремонт перфоратора Макита 2450 с области патрона требует фиксации шарика в лунке. Что остается сделать нашему клиенту детали собирают в обратном порядке.
Советы
При должном уходе и периодической чистке инструмента срок его службы значительно увеличится. Нелишним будет соблюдение некоторых правил эксплуатации перфоратора, чтобы снизить риск возникновения неисправностей.
- Перед началом использования осмотрите состояние прибора.
- По завершении работы очистите аппарат от грязи. Можно воспользоваться воздушной струей, например, из пылесоса.
- Если для работы с электрическим устройством понадобилась его транспортировка в холодный период года, перед использованием дайте ему отогреться (смазка должна оттаять).
- Придерживайтесь норм эксплуатации, указанных в инструкции.
- Храните инструмент в тепле, сухом помещении.
- Не допускайте попадания влаги, а также конденсата из воздуха.
- Если аппарат долго не используется, хранить его лучше в полиэтилене и картонной коробке.
О том, как устранить неполадки в перфораторе Makita – следующее видео.
Разбираем редуктор
Чтобы добраться до механической части, потребуется снять пластмассовый корпус.
Порядок разборки механической части перфоратора Макита Вначале снимается защитный пластмассовый корпус черного цвета. Корпус снимается после того, как вы выкрутите четыре винта, крепящих корпус с торца. Надавив на торец вала вы выдавите редуктор из корпуса.
Сняв корпус, надо отделить ротор от редуктора. Редуктором называется общая механическая часть. Отделяется ротор от механической части(редуктора) просто. Правой рукой надо зажать редуктор, ротор зажать левой. Покачивая, потяните обе части в противоположные стороны. Ротор держится в редукторе за счет трения косозубых шестеренок. Основные неисправности перфоратора Макита происходят в механической части инструмента.
Самая характерная неисправность для механической части, выход из строя ударного механизма.

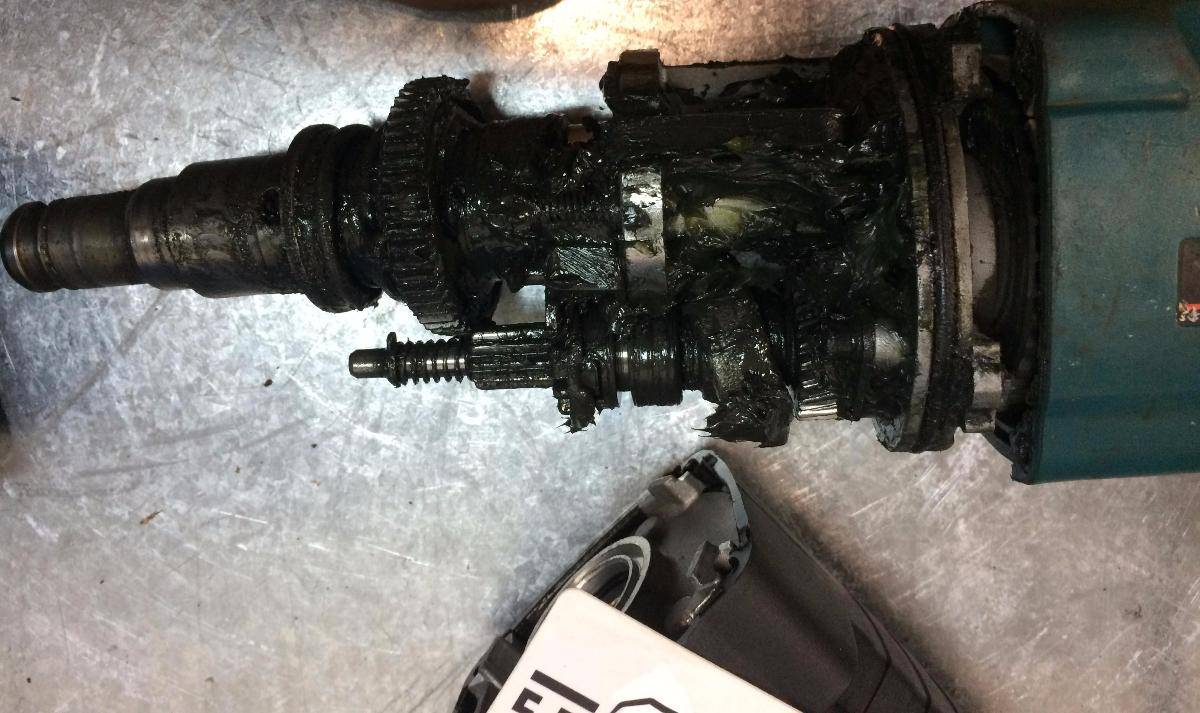

Разборка ударного механизма Ударный механизм собран на внутреннем корпусе и состоит из вала редуктора и промежуточного вала. Вращательное движение передается через косозубые шестерни на промежуточный вал.
Вал редуктора представляет собой полый ствол, в котором свободно перемещается цилиндр.
Насаженная на промежуточный вал малая прямозубая шестерня передает вращение на большую прямозубую шестерню вала редуктора, в котором смонтирован ударный механизм. А поступательные движения на вал редуктора ударного механизма одновременно передаются за счет передачи от подшипника качения промежуточного вала к цилиндру, перемещающемуся в стволе редуктора.
Переходим к разборке промежуточного вала.
Разборка промежуточного вала
На вал поз.40 насажены косозубая шестерня поз.42, на которую передается вращение от шестерни ротора, подшипник качения 608zz поз.41, который передает поступательное движение на шарнир поз.34 поршня поз.32
С другой стороны вала устанавливается муфта сцепления поз.39, прямозубая шестерня 10 поз.80, компрессионная пружина поз.38, стопорное кольцо S-7 поз.37, подшипник 606zz поз.36 Особое внимание следует обращать на состояние подшипников качения. В перфораторе установлены импортные подшипники. Допускается установка отечественных подшипников
Подшипник 606zz можно заменить на 80016, подшипник 609zz меняется на 80019
Допускается установка отечественных подшипников. Подшипник 606zz можно заменить на 80016, подшипник 609zz меняется на 80019.
Переходим к разборке вала ударного механика
Разборка вала ударного механизма
Разборка ствола перфоратора Макита 2470 представляет собой простой процесс, если использовать схему устройства перфоратора Макита. Вал представляет собой ствол поз.21, в котором собран ударный механизм. На ствол крепится шестеренка поз.19, которая придавливается пружиной поз.18, через шайбу поз.17 и фиксируется стопорным кольцом поз.16. В стволе перемещается цилиндр поз.32, воздействуя на боек поз24. С обратной стороны бойка закреплено металлическое кольцо поз.27, передающее удар на бур. А когда требуется замена ствола перфоратора?
Чаще всего из строя выходит металлическое кольцо.
Боек
Цилиндр с ударником
С разборкой мы разобрались. Меняем детали на исправные и готовимся собирать. Более подробно о смазке и сборки перфоратора.
Видео быстрой разборки перфоратора Макита
Перфоратор, это ударный сверлильный инструмент, выполняющий одновременно функцию ударного и сверлильного оборудования при работе с особо прочными материалами.
В устройстве применены две идеи одновременно: инструмент вращается и движется в продольном направлении, передавая импульс удара на твердую поверхность.
Работают перфораторы всегда в экстремальной среде с высокой степенью запыленности.
На продолжительность безотказной эксплуатации влияют не только условия работы, но и качество входящих в инструмент узлов.
Перфораторы Макита 2450, 2470 являются надежными инструментами высокого качества. Но даже самый надежный инструмент требует должного ухода и своевременного проведения технического обслуживания.
Для выполнения технического обслуживания перфораторов Makita 2450, 2470 надо обязательно ознакомиться с внутренним содержанием инструментов, входящими в состав узлами. Узнать слабые места перфоратора макита вам поможет настоящая инструкция.
Целесообразность самостоятельного ремонта
Ремонт перфоратора “Макита 2450” своими руками стоит проводить по нескольким причинам.
Представители сервисного центра осуществляют устранение неполадок по определенному алгоритму. Это приводит к достаточно большим затратам на ремонт инструмента.
Также велика вероятность, что сотрудники представительства компании проведут просто плановый осмотр, потребность которого сомнительна. Причем заплатить за него все равно придется.
Если же узел или несколько из них все же потребуют произвести замену, сотрудники сервиса поставят только лицензионные детали “Макита 2450”. Ремонт в этом случае может оказаться сопоставим по стоимости с покупкой нового инструмента. Все эти факты говорят в пользу самостоятельного проведения настройки или замены деталей оборудования.
Патрон
При помощи плоской отвертки разбирается патрон. Ремонт перфоратора “Макита 2450” своими руками начинают с этого элемента. Отжав крышку патрона, снимают резиновый пыльник. Демонтируется стопорное кольцо. Затем снимается крышка патрона и металлическое кольцо. Оно запирает в стволе шарик фиксации бура. Он вынимается, и металлическая шайба, коническая пружина достаются без усилий.
Причиной поломки может быть износ деталей. Он выявляется, если бур не защелкивается автоматически, без отжатия крышки. Проверив все детали, выявляют причину поломки. Старые элементы очищают от грязи и старой смазки. Шарик густо обрабатывают новым маслом. Коническая пружина устанавливается узкой стороной к резистору.
Направляющая шайба должна прижать ее так, чтобы оказаться ниже отверстия в стволе. Ремонт перфоратора “Макита 2450” с области патрона требует фиксации шарика в лунке. Все детали собирают в обратном порядке.
Как разобрать перфоратор Макита своими руками? Схема сборки модели 2450
На сегодняшний день застройщики предлагают покупателям сотни различных квартир и домов. Нередко жильцы хотят незначительно изменить их параметры, сделав жилье более удобным и комфортным.
Перфораторы Макита позволят выполнять ремонтные работы качественно и быстро. Заводские детали и хорошее качество сборки увеличат срок эксплуатации и помогут избежать сбоев в процессе реставрации.
Статья даст представление об основных преимуществах продукции этого производителя.
Устройство перфоратора Макита
Среди пользователей перфоратор Макита зарекомендовал себя как инструмент с наибольшим функционалом. Он долговечен и не требует специальных навыков для использования, легок и удобен во время работы.
Конструкцией предусмотрена специальная защитная система, предназначенная для ограничения распространения пыли. При своевременной очистке инструмент будет работать качественно на протяжении всего срока службы.
Макита нашел широкое применение у людей, которые предпочитают заниматься ремонтом самостоятельно. В эксплуатации инструмент прост, финансовые затраты на обслуживание минимальны, стоит недорого.
Производитель представляет следующие технические характеристики:
- Общий вес – 2,04 кг
- Система SDS позволяет крепить буры
- Можно долбить и сверлить
- В системе предусмотрены три режима функционирования
- Наибольшее число ударов в минуту – 4500
- Поступательная сила движения – 2,7 джоуля
- Мощность сетевого питания составляет 780 ватт.
Почему перфоратором Макита нежелательно долбить?
Нередко техника выходит из строя, и бур вылетает из перфоратора. Это случается в силу разных причин. Многие пользователи перфораторов Макита сталкиваются с тем, что их устройство не бьёт, но сверлит при этом. Устранить поломку можно самостоятельно. Наиболее распространенные причины неисправностей представлены ниже:
- Износ промежуточного вала
- Деформация зажимных узлов
- Поломка шатунной системы
- Недостаток смазки для корректной работы
- Поломка ударных составляющих
Перфоратор Макита: ремонт своими руками
Самостоятельный ремонт инструмента допускается при наличии специальных навыков и знаний.
Технология диагностики и устранение неисправностей идентичны другим устройствам. Для начала следует разобрать инструмент, сняв корпус, после чего извлечь устаревшую смазку и загрязнение.
Узлы, которые перестали работать, рекомендуется заменить. После этого все составные элементы механизма устанавливаются в исходное положение.
Для корректной работы рекомендуется тщательно изучить каждый пункт ремонта. Для восстановления функционала патрона 2010, режимного переключателя и корпуса следует выполнить следующие действия:
- Снять патрон
- Снять переключатель
- Устранить дефекты во внутренней части корпуса
- Нанести смазку и заменить изношенные детали
Как разобрать перфоратор и редуктор?
При разборке редуктора, рекомендуется придерживаться следующей инструкции:
- Установить перфоратор на жесткую поверхность, подняв его ствол вверх
- Поступательными движениями вытягивать оболочку, прижимая инструмент к столу. Такое положение предотвратит случайное смещение составных элементов
Сборка перфоратора Макита
После того как ремонт будет произведен, следует установить все извлеченные детали в первоначальное положение. Рекомендуется нанести свежий слой смазки на все необходимые детали.
Перед тем как собирать, корпус очищается с помощью керосина или бензина. Очищенную оболочку возвращают на место. Режимный переключатель не должен находиться в ней.
Схема Makita HR 2450
Система перфоратора Макита-2450 состоит из множества взаимодополняющих узлов и списка запчастей. Среди наиболее значимых элементов, особенности которых следует учесть при ремонтных работах, выделяются следующие:
- Кольцевое запорное устройство. Оно предназначено для удержания шарового элемента, фиксирующего бур. Шайба и пружина направляют его
- Стопорное кольцо. Оно необходимо для корректного снятия крышки патрона
- Четыре винта соединяют редуктор и двигатель, исключая вибрации. В схеме имеется большое число резиновых компонентов. Нередко они являются причиной неисправности.
Описания упомянутых узлов будет достаточно для качественного ремонта.
Заключение
Перфораторы Макита по праву являются одними из лучших на современном рынке. Модель 2470 немного улучшена, но это не делает устройства долговечными.
Своевременный ремонт позволит максимально увеличить срок корректной эксплуатации. Эта статья помогает разобраться в особенностях работы основных узлов.
Для устранения наиболее распространенных видов неисправностей этих материалов вполне достаточно.
Порядок разборки патрона перфоратора Макита
Ремонт патрона перфоратора начинается с установки перфоратора вертикально на заднюю крышку корпуса. Правильно выполнить работы по разборке поможет схема перфоратора hrмакита. А нужна ли замена патрона перфоратора макита 2470? Ответ можно получить только после полной разборки патрона своими руками. При помощи отвертки или съемника снимается пыльник, освобождается патрон от стопорного кольца, кожуха муфты, металлического кольца 20 поз.4. Дальше надо аккуратно достать шарик поз.20, снять направляющую шайбу поз.5 и коническую пружину поз.6, его поддерживающую. Патрон разобран.
На схеме ниже изображено устройство патрона перфоратора.
Основные неисправности перфоратора makita 2450, вызывающие дефекты в работе зажимного патрона, являются:
- износ защитного резинового пыльника поз.1;
- расслабление стопорного кольца поз.2 или его частичный износ;
- износ шарика поз.20;
- потеря упругости конической пружины поз.6 или ее растяжение.
Ремонт патрона перфоратора представляет собой не сложную процедуру и как правило легко выполняется любым человеком, который может держать в руках отвертку.
Если замена резинового пыльника, стопорного кольца, конической пружины не представляют сложности, то замена нового шарика требует внимания. Новый шарик должен иметь размер по диаметру 7мм ±1 мкм. В качестве смазочных материалов рекомендуется применять специальную смазку, разработанную для перфоратора Макита. Смазка имеет индекс Makita P-08361, Makita 183477-5 SDS-PLUS 30г для редуктора. Для хвостовиков буров рекомендуется применять смазку Макита 196804-7.
Собирая патрон, коническую пружину устанавливайте узкой стороной к перфоратору. Не забывайте, ремонт патрона перфоратора своими руками требует внимательности от собирающего.
Порядок сборки быстроразъемного патрона
Сборка производится на чистой поверхности. Детали предварительно промыты, высушены и смазаны тонким слоем рекомендуемой смазки.
Смазывается вал редуктора смазкой Makita 183477-5 SDS-PLUS. На вал в определенной последовательности собираются все входящие детали патрона.Установив коническую пружину поз.6, наденьте направляющую шайбу поз.5 и зафиксируйте ее шариком поз.20, вставив его в паз вала редуктора.Осталось надеть кольцо поз.4, кожух муфты поз.3, зафиксировать детали стопорным колечком поз.2. На последнем этапе вставьте в торец патрона защитный наконечник поз.1 ремонт патрона перфоратора Макита 2450 на этом закончен. Осталось проверить его качество, вставив в патрон бур. При правильной сборке патрон удерживает бур от самопроизвольного выпадания. Патрон собран.
Своевременный ремонт перфоратора: как правильно разобрать перфоратор Макита?
Вы доберетесь до стального шарика диаметром 7 мм поз.20.
Теперь можно снять корпус механической части Он черного цвета. При помощи шуруповерта открутите четыре шурупа в торце корпуса.
Зажав правой рукой черный корпус, надавите большим пальцем на торец вала, с которого разобрали патрон. Пластмассовый корпус легко снимется.
Дальше надо снять вал редуктора.
Чтобы отсоединить механическую часть от электрической, надо предварительно вынуть электрощетки.Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.
Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой металлический корпус перфоратора на границе зеленого пластикового корпуса.
Теперь переходим к отсоединению ротора от механической части перфоратора. Ротор держится в механической части за счет косозубых шестерен редуктора. Если вы возьмете в одну руку корпус ротора, а в другую корпус механической части и потяните в разные стороны, покачивая, вы разъедините эти два узла.
Получится вот такой узел в старой смазке. Дальше открутите при помощи шестигранника два болта М4×12, поз 43., арт.266273-7 с внутренней шестигранной головкой. Вытащите вал с промежуточной прямозубой шестерней 10 поз.80, арт.226399-7.
из внутреннего корпуса поз.49, арт.153687-8. Очистите детали от старой смазки.
Получится вот такая гора чистых деталей. А теперь тщательно просматривайте детали, резиновые кольца сразу выбрасывайте, подобрав новые.
Бракованные детали замените на новые.
Механические неисправности перфораторов makita 2450 и makita 2470
К частым механическим неисправностям перфораторов макита относятся:
- разрушение быстроразъемного патрона;
- выход из строя подшипников;
- поломка ударного механизма;
- износ ствола перфоратора;
- износ резинок бойка и ударника;
- поломка шестеренок.
Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.
Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.
Общий вид и устройство патрона перфоратора макита изображен на фото ниже.
Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.
Более сложные неисправности требуют знания устройства механической части перфоратора Макита 2450.
Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.
Разберите механическую часть согласно прилагаемому видео. Освободите ее от старой смазки. Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.
Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью. Видео разборки, смазки и сборки перфоратора Макита
Ремонт частей ствола перфоратора Макита 2450
Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.
На следующем этапе из вынутого механизма надо отсоединить ротор. Ротор отсоединяется от механизма просто, вытаскиванием, поскольку держится за счет трения двух косозубых шестеренок.
Получился вот такой грязный узел.
Теперь надо отделить вал ударного механизма.
Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра. Вот как изнашиваются и разрушаются детали ствола при неправильной эксплуатации инструмента.
Рассмотрим самую сложную неисправность – выход из строя ударного механизма. Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».
Такая неисправность характерна для тех перфораторов, которые в процессе эксплуатации сильно придавливались к обрабатываемой поверхности.
Разобрав редуктор, удаляем обломки и куски посторонних предметов. Находим неисправную деталь и все очищаем от старой смазки.
Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола. металлическое кольцо поз.27. арт. 324216-6.
Отбракуйте поврежденные детали, замените на новые, покройте тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.
Успехов вам!
Устранение неполадок
Каким бы надежным и качественным ни был инструмент Makita, со временем возможны поломки и выход из строя. Любое повреждение можно устранить, если своевременно выполнять профилактический ремонт. Выйти из строя может как механическая, так и электрическая части.
Не крутит патрон
Если при работе оборудование трещит, не крутит патрон, то, возможно, возникло повреждение в двигателе. Для того чтобы понять причину, нужно будет разобрать механику. Если проблема не в двигателе, то, вероятнее всего, в моторе.
Варианты: слом кнопки запуска, замыкание катушек.
Не держит бур в патроне
Разберите патрон, выяснив в чем кроется проблема. Скорее всего – это старение, порча патрона. Может быть, просела пружина фиксации, потеряли форму шарики и так далее.
Замена якоря
Снять якорь несложно, если следовать определенной последовательности:
- отсоединить заднюю крышку, отцепить щетки;
- открутить корпус редуктора, почистить все детальки от пыли;
- далее следует удалить якорь, несильно потянув его на себя, а на его место поставить новую деталь;
- перед размещением нового якоря не забыть надеть резиновые амортизаторы, поменять воздухозаборную пластину;
- в обратном порядке поместить все снятые ранее детали.
Инструмент не долбит
Скорее всего, сломался плавающий подшипник, потребуется его замена. Неполадка может быть связана и с нарушением удара. Появляется при долгой эксплуатации, из-за чего происходит раскол бойка. В этом случае его необходимо поменять.
Еще один вид поломки – старение поршневой группы. Нужно выполнить замену поршня и гильзы.
Замена кнопки пуска
Процесс включает следующие шаги:
- убрать крышку, накрывающую оборудование;
- отключить контакты проводников;
- вытянуть корпус кнопки из места, где она находится, и поставить новую кнопку;
- присоединить контакты, собрав все в обратном порядке.
Перегрев при использовании
Если соблюдать все правила использования перфоратора, а именно: делать перерывы во время пользования, дать проработать аппарату вхолостую, то перегрева не будет. Но если это уже случилось, то нужно проверить электромотор.
Разобрать устройство после полного остывания, проверить целостность мотора, и если он поврежден – заменить его.
Как определить целостность статора, не разбирая перфоратор
Чтобы определить целостность статора, надо прозвонить его обмотки, померить сопротивление обмотки и сопротивление изоляции.
Схема прозвонки статора и ротора
Для измерения сопротивления обмотки перфоратора Макита надо подключить один конец тестера к освобожденному щеткодержателю, а второй на один из концов электровилки. Если прибор ничего не показывает, поменяйте второй конец вилки. Если сопротивление равно бесконечности, в статоре обрыв и он требует замены или ремонта. Не забывайте, без принципиальной электрической схемы перфоратора Makita 2450,2470 вам не обойтись.
Простая схема подключения коллекторного двигателя
Если показывается какое то сопротивление, то важно измерить точную его величину. Как правило, сопротивление обмотки статора перфоратора Макита 2450 при температуре +20ºС лежит в пределах 25 Ом. Более подробно понять почему происходит искрение коллектора якоря и какие щетки лучше? Поможет разобраться видео, в конце видео обзора важные советы по подбору щеток
Более подробно понять почему происходит искрение коллектора якоря и какие щетки лучше? Поможет разобраться видео, в конце видео обзора важные советы по подбору щеток
Видео: как проточить якорь и подобрать щетки
Как снять статор перфоратора Makita 2450 и 2470 для точной диагностики и ремонта
Чтобы снять статор поз.59, надо снять щетки, выкрутить четыре винта крепления крышки механического блока. Они закручиваются в торце крышки. Потянув за черный корпус и за зеленый в разные стороны вы освободите корпус со статором. Статор закреплен в зеленом корпусе.
Чтобы его снять, надо вынуть пластмассовую прокладку поз.58 и постучать по торцу корпуса деревянной киянкой или бруском. Статор сам высунется, останется его вытащить, обдуть и проверить окончательно.
А вот и статор
Если у вас есть прибор проверки короткого замыкания, то можно сразу же проверить статор на КЗ. Прибор называется ИК-32. Порядок проверки обмоток статора Для точной проверки разъедините две обмотки статора друг от друга по электрической цепи. Проверьте сопротивления каждой обмотки, они должны быть абсолютно одинаковые. При разнице сопротивлений, обмотка с меньшим сопротивлением скорее всего имеет межвитковое замыкание.
Проверка статора перфоратора Makita 2470 и 2450 своими руками Диагностика якоря, статора прибором КЗ и самоделкой
Видео: Диагностика якоря и статора Индикатором Короткого Замыкания.Проверка якоря.Проверка статора.
Пошаговая инструкция по разборке перфоратора
Чтобы устранить любую неисправность, кроме случая, когда ломается розетка, устройство обязательно разбирают. Конструкция перфораторов производителей разных марок, включая Энергомаш ПЕ, Диолд, Hammer (Хаммер), Stanley (Стэнли), Fatmax, Калибр, схожая, потому и схемы разборки похожие. Специалисты не советуют разбирать полностью, собирать будет сложно. Процесс требует соблюдения пошаговой инструкции.
Демонтаж патрона
При разборке перфоратора внимательно осматривают каждую снятую деталь. Чтобы потом не было проблем, как правильно собрать перфоратор, процесс рекомендуют фотографировать. Если внешних дефектов не обнаружилось, начинают демонтировать патрон. Сначала снимают резиновый пыльник, при помощи отвертки убирают стопорное кольцо, потом – пластиковый пыльник.
Далее вытаскивают:
- шайбу;
- пластину;
- пружину;
- шарик.
Если эти детали изношены, бур в патроне не будет держаться. В отдельных моделях патронов могут присутствовать дополнительные шайбы и шарики.
Разбор патрона перфоратора
Разборка корпуса
Прежде чем разбирать корпус, вначале снимают переключатель режимов. Его ставят в режим «Удар». При отсутствии такового – в позицию «Удар + сверление». Нажимают на кнопку, которая расположена на ручке переключателя, проворачивают чуть ниже значка, где изображен молоток. Должен раздастся своеобразный щелчок. Поддев отверткой, переключатель тянут на себя и снимают. В некоторых моделях перфораторов он прикручен к корпусу с помощью шурупов.
Разборка электрической части
При подозрении на поломку, связанную с электрическими узлами и элементами, инструмент тоже придется разбирать. Снимают заднюю крышку, открутив шурупы, которые ее держат. Выкручивают крепеж, удерживающий провод. Из креплений вытаскивают провода, пусковую кнопку, прикрепленные к статору провода. Откручивают крепежные болты, достают щетки. Корпус разделяют с помощью плоской отвертки. Из редуктора вынимают ротор. При необходимости замены подшипников, используют специальный съемник.
В корпусе электрической части инструмента находится воздухозаборник, который также вынимают. Отсоединяют статор. Его легче вытянуть, если по корпусу постучать чем-то деревянным.
При разборке бочкового перфоратора, в котором электропривод расположен вертикально, вначале снимают ручку, потом болты, которые удерживают мотор.
Сборка вала ударного механизма
Сначала надо смазать внутреннюю часть цилиндра поз.32 и вставить в него ударник поз.30.
Осталось во внутренний корпус поз.49 поставить смазанный ствол в сборе поз.21 на место, надев его на смазанный цилиндр поз.32. В качестве смазочных материалов рекомендуется применять специальную смазку, разработанную для перфораторов Макита. Смазки выпускаются нескольких видов: Makita P-08361 и Makita 183477-5 SDS-PLUS. Смазка Makita 183477-5 SDS-PLUS рекомендуется для редуктора. Для хвостовиков буров используется смазка марки Макита 196804-7.
Смазки различаются по цвету, но обладают абсолютно одинаковыми характеристиками. А еще какие смазки используются в перфораторе Makita 2450 и 2470?
И вот перед нами собранный механический блок.
Видео общей разборки и сборки перфоратора Макита 2450
Проверьте его работоспособность, вращая промежуточный вал и контролируя перемещение поршня в ударном механизме. Все!
