Пила Stihl MS 360 и MS 231 16 – технические характеристики модели
Каждая профессиональная бензопила из этих двух моделей обрела популярность у опытных садоводов, обладающих большими садовыми участками.
Технические характеристики моделей включают в себя:
- Объем цилиндра – 59,5 и 45 см3 соответственно;
- Мощность пилы – 4,6 и 3 л. c. соответственно;
- В каждой из моделей уникальный уровень заточки бензопилы;
- Объем бака для топливной смеси – 565 b 400 мл соответственно;
- Вес в собранном виде – 7 и 5 кг соответственно.
Эти модели хорошо зарекомендовал себя в экстремальных условиях. Их можно использовать в любое время года, не переживая за поломку важных деталей инструментов.

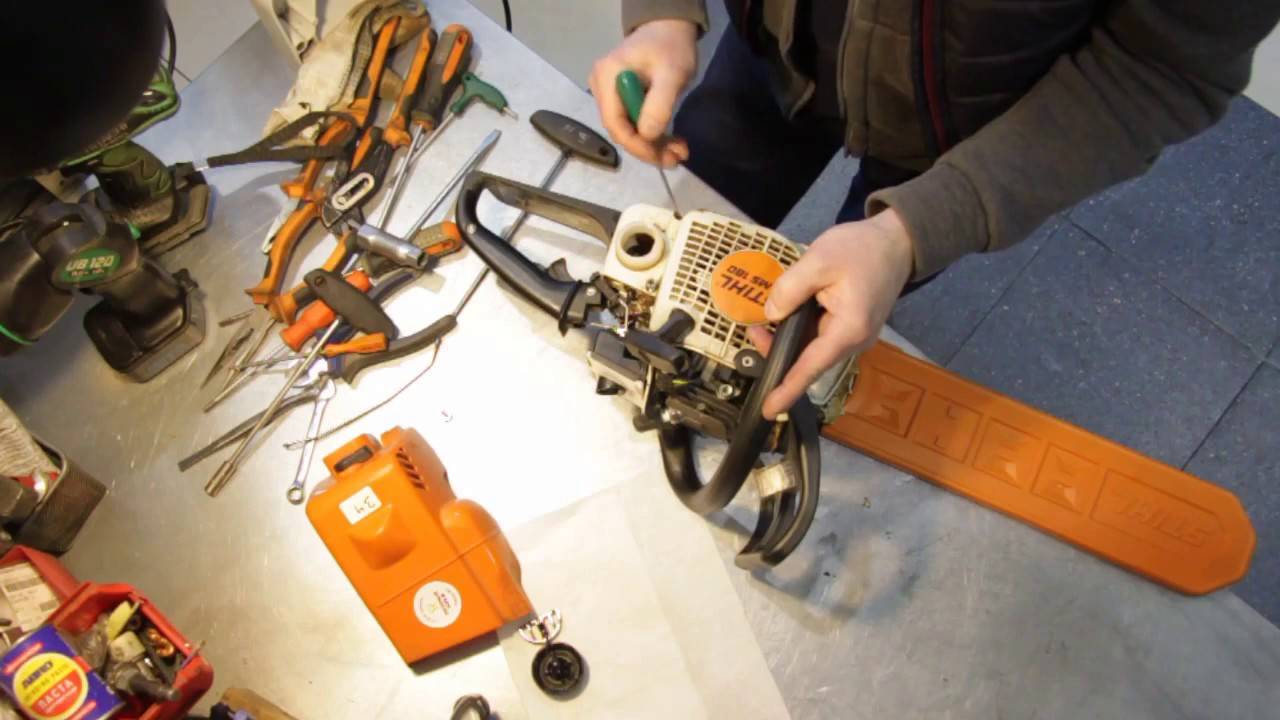

Как разобрать и собрать бензопилу Штиль
До разбора отдельных элементов бензопилы Штиль, нужно проделать подготовительную работу: удалить боковую решетчатую крышку на корпусе, цепь и направляющую шину. Дальше очистить весь корпус от грязи, масляно-бензинового налета, налипших опилок. Если где-то имеется много подтеков масла и механической чисткой не удается качественно их удалить, следует использовать керосин, бензин или ВД-40.
Снятие рукоятки
Рукояти бензопилы Штиль держатся на корпусе, на трех антивибрационных резиновых амортизаторах. Сначала нужно вытащить пластиковые заглушки из средины резиновых прокладок. Потом куском тонкой арматуры или толстой отвертки выдавить из своего посадочного отверстия верхнюю прокладку, которая находится рядом с задней рукояткой. Потом демонтируется средний амортизатор.
Чтобы снять третий амортизатор нужно развернуть корпус пилы в сторону от внутренней части рукояти и, потянув в противоположную сторону снять с амортизатора.
Снимаем стартер
Когда демонтирована верхняя крышка корпуса бензопилы Штиль, нужно раскрутить 4 крепежных винта стартера. Затем будет доступна крышка масляного бачка и топливной емкости. Стартер ничего не держит на своем месте, его легко демонтировать.
Когда стартер снят, нужно бензином или ВД-40 очистить открывшуюся внутреннюю полость, в ней обычно много мелких спрессованных с подтеками масла смолянистых опилок. Перед тем как использовать растворители, если слой этой густой субстанции очень толстый, нужно счистить деревянной щепой.
Снятие маховика
Маховики мотопил, в том числе и бензопилы Штиль, закручены очень крепко, чтобы избежать раскручивания и люфтов. Чтобы снять штилевский маховик, нужен накидной ключ на 13, съемная головка с металлическим рычагом или мощный гайковерт.
Чтобы зафиксировать коленвал, нужно снять свечу зажигания и через образовавшееся отверстие заблокировать поршень, вставив в него веревку из скрученных узелков.
Полностью выкручивать гайку нет необходимости, можно остановиться, когда верхняя поверхность гайки будет вровень с концом вала. Затем через проставочную выколотку мягкими ударами нужно заставить маховик бензопилы соскочить с коленвала, затем его очень просто снять руками, без специнструмента или ударных нагрузок.
Демонтаж сцепления и системы подсоса масла
Чтобы добраться до механизма сцепления бензопилы Штиль, нужно снять со своего посадочного места звездочку. Нужно вынуть шайбу-стопор из фиксирующих пазов на коленвале, снять подшипник, звездочку и прокладки.
Шестигранной головкой на 19 выкручиваем сцепление. Здесь резьба нестандартная, левая, выкручивать нужно в сторону направляющей шины.
Полностью раскрутив сцепление и отложив в сторону, следует демонтировать отражающую пластинку с коленчатого вала и привод масляного насоса. Никаких стопорных колец здесь нет, снимается все руками.
Карбюраторный блок, катушка зажигания и глушитель
Карбюратор бензопилы Штиль снимается с помощью шестигранной головки или накидного ключа на 8, а также проставочного удлинителя. Удлинитель нужен для выкручивания гаек карбюраторного блока и воздушного фильтра.
До того, как снимать со своего места карбюратор, не лишним будет отсоединить монтажные провода, идущие к зажиганию и к тяге воздухозаслонки от ручки управления мотором, а также демонтировать рычаг. После этих операций ничего не будет мешать убрать карбюратор и воздушный фильтр.
Для снятия глушителя достаточно отвинтить две крепежные гайки и потянуть глушитель в противоположную от корпуса сторону.
Катушку легко снять, открутив 2 крепежных винта по бокам основания катушки.
Снятие и разборка ДВС
Сердце любого бензоинструмента это его мотор. Движок бензопилы Штиль в корпусе держат 4 закаленные болта снизу. Их необходимо полностью раскрутить и медленно вынуть мотор из своих посадочных гнезд и особенно аккуратно через резиновую трубку карбюратора.
Картер также держится на 4 болтах. После картера можно вынуть коленвал вместе с сальниками, подшипниками и кольцами поршня.
При демонтаже сальников и подшипников может понадобиться специальный съемник, если они запрессованы на ведущий вал с усилием.
Чтобы снять поршень с шатуна двигателя бензопилы Штиля требуется убрать кольцо-стопор отверткой из своего посадочного места. Дальше с противоположной стороны от стопорного кольца выдавливаем поршень, потом поршень без труда извлекается.
Сборка бензопилы
После полной разборки нужно сначала отдельно собрать двигатель, после этого соблюдая обратную последовательность разбора собрать все компоненты бензопилы воедино. Финальным этапом будет установка тяг карбюраторного блока и монтажных проводов зажигания.
А также смотрите видео Разборка бензопилы STIHL MS180
Вечер добрый,у меня такая проблема. пила штиль ms180c,работала мало,последний раз пилил деревья,стали перебои в работе двигателя.потом заглохла. чего не делал,0,разобрал продул,почистил,карбюратор,собрал, с полуборота завелась,поработала отлично набирала обороты, заглохла,и опять 0,заменил свечу. катушку зажигания,0,разобр.карбюр,чисто,продул,собрал,завелась. и опять поработала,закончился бензин,я чуть налил,залил бензин, всё опять 0, свеча мокрая,искра есть, подскажите. как эту проблему решить, описал дотошно, чтоб понятней было,может кто сталкивался с этой проблемой.Заранее спасибо.
Здравствуйте, а когда вы вывернули свечу, то пробовали? есть ли искра? бывает так, есть искра и вроде всё в порядке, а пила всё равно не заводится. у меня правда на другой марке почти такая ситуация была. оказалось компрессии нет. поменял сальники и вроде до сих пор (уже второй год) работает. ещё проблема бывает — фильтры. меняли их? вообщем куча, каждый раз разные ответы, чтоб долго не заморачиватся попробуйте в сервис, если будет слишком дорого, то …
Конструкция бензопилы и общая классификация неисправностей
Правильно найти источник неисправности, а также выполнить правильный и добротный ремонт бензопил, для этого нужно иметь достоверное представление о ее технической специфике. Ремонт подобной техники не представляет особой сложности. Ее схематическое устройство достаточно простое. Для удобства узлы в ее составе можно разделить на три вида:
- основным и очень важным элементом, без которого невозможна дальнейшая работа, является двигатель, двухтактный, работающий на бензине. Допустимые марки бензина указываются в самом паспорте устройства;
- вторым не менее важным компонентом является ее рабочая часть, которые отвечает за распиловку самих материалов. Сюда можно отнести распиловочные механизмы;
- третьим связующий узел включает в себя систему подачи и фильтрации топлива, масла, зажигание двигателя, отвод отработанных газов и т.д.
Неисправность двигателя бензопилы
Неполадки классифицируются по двум узлам:
- Неисправность самого двигателя. Не может запуститься, безо всяких на то причин глохнет, чрезмерно греется, очень сильно дымит, нестабильно работает с минимальной и максимальной нагрузкой. Следовательно ремонт нужно проводить этих узлов.
- Неполадки в периферии. Здесь можно выявить множество симптомов, по которым появляются сбои в ее работе. Например, в случае заглушения бензопилы во время работы или утрате мощности, то возможно есть засор бензино-подающей системе или фильтре. Если плохо пилит, то может просто затупилась цепь. Ремонт начинать следует с изучения вспомогательных компонентов, на которые потребуется потратить меньше всего времени и матсредств.
Для удобства, до того, как начинать ремонт, следует разделить бензопилу на сектора и искать неисправность непосредственно там, где предполагается наличие проблемы. В руководстве также дается краткое описание возможных поломок и способы их устранения.
Следует также иметь в виду, что источниками для одной и той же неисправности могут служить несколько факторов. Поэтому немаловажным является умение диагностировать причину поломки, чтобы в дальнейшем выполнить ремонт правильно и качественно. Перед тем как начать разборку и ремонт бензопилы, следует прикинуть возможные причины и стараться работать только с ними.
Как поменять поршневую на бензопиле Штиль 180
При необходимости замены старой поршневой и установки новой, необходимо знать, как правильно это делается и соблюдать определенный алгоритм действий. Также необходимо иметь небольшую шлицевую отвертку, специальный комбинированный ключ штиль, силовую отвертку, молоток, выколотку из мягкого материала, компрессор и стопор для поршня Штиль.
Приступая к работе по замене поршня или поршневой группы в сборе, бензопилу необходимо максимально качественно очистить от загрязнений. Далее, работа проводится по следующему алгоритму:
- Снимается верхняя крышка с пилы и выкручивается свеча зажигания.
- Убирается боковая крышка.
- При помощи силовой отвертки удаляются стопора с амортизаторов бензопилы, после чего его ручка отсоединяется от корпуса.
- Далее, необходимо снять ведущую звездочку и стартер.
- В свечное отверстие установить стопор поршня и раскрутить гайку крепления маховика и сцепление.
- Снять маховик, сцепление и механизм червячного привода маслонасоса, который расположен за сцеплением.
- Раскрутить два винта крепления карбюратора и воздушного фильтра. Снять фильтр, рычаг управления двигателем и карбюратор Штиль.
- Снять катушку зажигания и глушитель.
После того как все эти операции проведены, необходимо еще раз очистить пилу от грязи, после чего перевернуть ее днищем вверх и выкрутить четыре винта крепления двигателя к корпусу бензопилы. Выкрутив винты, двигатель отделяется от корпуса и еще раз очищается.
На снятом двигателе раскручиваются и снимается поддон, после чего поршень в сборе с коленчатым валом вынимается из двигателя.
Далее, при помощи небольшой отвертки, вынимаются стопорные кольца поршневого пальца, и коленвал отсоединяется от поршня.
Достоинства и недостатки
Карбюраторы Zama очень надежны и просты в эксплуатации. Конкретно на бензопиле Штиль 180 установлен карбюратор, на котором отсутствуют винты настройки качества и количества смеси, как мы привыкли. Один винт существенно упрощает регулировку.
У мембранного карбюратора нет существенных недостатков. С таким карбюратором бензопила работает в любом положении. При боковом распиле, вертикальном и т.д.
Несмотря на вышеупомянутые плюсы, карбюратор чувствителен к качеству топлива. Помимо чистого воздуха из воздушного фильтра в карбюратор требуется подавать очищенное топливо из бензобака. Но это не всегда возможно, поэтому как минимум, раз в полгода его нужно очищать и продувать.
Признаки неисправности двигателя бензопилы:
— двигатель не запускается — двигатель работает неустойчиво — двигатель заводится, но очень часто глохнет — двигатель быстро перегревается — двигатель нормально работает на холостых оборотах, но «захлебывается» при нагрузке — двигатель сильно дымит, мощность падает
В определенных ситуациях лучше обратиться за помощью к профессионалам, и отнести свою пилу в авторизированный сервисный центр. Но с некоторыми неисправностями можно справится самостоятельно.
ВЫЯВЛЕНИЕ И УСТРАНЕНИЕ ОЧЕВИДНЫХ НЕИСПРАВНОСТЕЙ БЕНЗОПИЛЫ.
Для определения причины, почему при запуске бензопила не заводится или глохнет, необходимо произвести дефектовку инструмента. Суть процедуры заключается в последовательном осмотре состояния и работы основных рабочих элементов двигателя пилы. На данном этапе проверяем:
- Наличие искры на свече зажигания;
- Подачу топлива;
- Состояние фильтров;
- Работу сапуна встроенного в топливную крышку глохнущего агрегата;
- Функционирование выпускного канала.
Модели Stihl MS 650 и MS 880 – характеристик и комплектация
Эти модели пользуются популярностью благодаря своей абсолютной универсальности. Они являются одними из наиболее мощных в классе профессиональных инструментов. Данные агрегаты применяются преимущественно для валки леса и строительства, так как их высокая стоимость не позволяет использовать эти модели в быту.
Среди технических характеристик пилы нужно выделить:
- Объем цилиндра – 85 и 90 см3 соответственно;
- Мощность – 6,4 и 7 л. с. соответственно;
- Объем топливного бака – 820 мл;
- Емкость масляного бачка – 500 мл;
- Рабочий вес – 8 и 8,5 кг соответственно.
Комплектация пил состоит из прочной цепи, шины, чехла, инструкция и гарантийного талона.
SHTIL MS 180: сборка
Группа :. Сборка и обзор деталей бензопилы Stihl MS 180.
Если в результате осмотра было определено нарушение целостности шланга, то его заменяют. Если повреждения незначительные, то их можно скрыть с помощью герметика. Этот радикальный способ позволит снизить стоимость ремонта.
Если в результате давления на газ бензопила начинает глохнуть, то проблема заключается в карбюраторе. Также признаком неисправности карбюратора может стать затяжной старт бензопилы и невозможность набора оборотов.
Чаще всего такая неисправность возникает в результате износа резиновой манжеты, которая размещена на поршне топливного ускорителя. В результате этого при пуске инструмента происходит подсос воздуха. В основном такая поломка возникает через несколько лет эксплуатации бензопилы.
https://youtube.com/watch?v=HR77vArOJ_U
Устранение данной неисправности проводится в следующей последовательности:
- Снять карбюратор. Выкрутить винт, который удерживает крышку с мембраной. Карбюратор повернуть так, чтобы был виден штифт. С него нужно снять стопорное кольцо и отсоединить пружину воздушной заслонки. После этого дроссельную заслонку. Для этого нужно открутить винт, который ее удерживает. На следующем этапе нужно снять ось заслонки.
- Вытянуть ускоритель с пружиной. На нем есть манжета. Износ именно этого элемента приводит к подсосу воздуха и остановки двигателя после недавнего запуска. Поршенек с манжетой нужно заменить.
- Собрать карбюратор в обратной последовательности и установить на бензопилу.
Поэтапная разборка карбюратора
Роман Шведов 11 days ago
штилек то в китае собран
а звездочка ведущая похоже потихоньку подходит к собственному сроку (кушать отметины от цепи)
Yuriy777888 1 month ago
CrazyJOG 1 month ago
Странно, что компания с именованием предлагает для оборотистого мотора минералку! до 5 тыс можно еще, 5-9 будто мало-мало полусинтетика, все что выше. синтетика.
этак, а что необычного то? обычное масло.
Yuriy777888 Такая вот наклейка была у той пилы Штиль
Yuriy777888 5 months ago
Constantin Volku 5 months ago
Yuriy777888 конечно однако вот лишь цилиндр был чёрный а глушитель дудки свеча оригинал Bosch (Белая такая с голубыми палосами). Когда звонил они мне произнесли что даёт гарантийный талон Victad какой-то а не штиливский. что это означает. Да и ещё исправльте ошибку номера. А где фактически говоря отыскать этот заводьской номер. Купить пилу ?
Подскажите, приобрёл в первый раз stihl 180 начал заводить и запамятовал про тормоз. в смысле я знаю что по аннотации нужно заводить на тормозе однако я растерялся и при включённом тормозе газанул раза 3 пытаясь сбросить с тормоза ))) вот сейчас переживаю будто она там))
Спасибо успокоили)) конечно я позже и стал навесу заводить без тормоза. С Новым годом! ))
Yuriy777888 6 months ago
Денис Шангин, с Новым годом 2021.) ничего ужасного, пару прогазовок. не жутко, главное на тормозе длительно газ не содержать на полную, вот тогда ДА, тогда будут трудности. ну-ка, и на будущее. штиль 180 достаточно таки лёгкая бензопила, потому при соблюдении всех мер безопасности можно запускать движок не включая тормоз пильной цепи, однако опять ж таки припоминаю, всё это необходимо мастерить аккуратненько и при соблюдении всех мер безопасности.
Распространённые виды неисправностей
Любая техника, в том числе и бензопила Штиль 180, способна сломаться. В числе проблем, которые можно решить на месте – нарушение герметичности. Об этом свидетельствует подтекание масла для цепи. Если бензопила не заводится, неисправность тоже может относиться к числу простых.
В некоторых случаях двигатель бензопилы Штиль 180 функционирует с перебоями. Обычно это связано с неисправностью цилиндровой поршневой группы. В нормальном состоянии кольца плотно надеты на корпуса и поддерживают правильное давление внутри камеры сгорания. В числе других распространённых проблем агрегата:
Цилиндропоршневая группа бензопилы Stihl MS180
- Обрыв шнура стартера.
- Износ шестерни маслонасоса.
- Отсутствие искры при зажигании.
- Износ ведущей звездочки.
- Неисправности в механизме управления двигателем.
- Подсос воздуха в картер двигателя через сальники.
Иногда в посадочном месте, которое отводится под рычаг управления двигателем, обламывается проушина. А также неисправности часто связаны с системой подачи масла и карбюратором. Перед починкой необходимо удостовериться в наличии нужных знаний и материалов.
Неисправности и ремонт
Карбюратор бензопилы Штиль 180 требует как первоначальной, так и периодической регулировки. Узнать о ее необходимости можно по следующим признакам:
- Проблемы с двигателем, например, он не заводится или сразу же глохнет после начала работы. Чаще всего причиной становится использование некачественной топливной смеси.
- Расход топлива и увеличение выхлопа. Выхлопных газов становится больше по причине неполного сгорания топлива. Чаще всего данная проблема может возникнуть из-за перенасыщения горючим.
Могут появиться и другие поломки, например, засор из-за повреждения воздушного фильтра или образование окалины. Причины могут быть связаны с тем, что при длительном простое в топливном баке остается бензин. Это связано с тем, что горючее выдыхается, чем и портит устройство.
Независимо от причины потребуется ремонт карбюратора, который чаще всего сводится к регулировке. Способ выполнения данной процедуры зависит от модели бензопилы, однако можно придерживаться общих принципов.
Как снять карбюратор с бензопилы
Перед регулировкой нужно снять его с бензопилы Штиль. Для этого надо:
- Повернуть фиксатор влево, чтобы снять крышку.
- Снять фильтр, для чего открутить две гайки, которые его удерживают. Для простоты работы рекомендуется использовать специальные отвертки с подходящими насадками.
- Снять все тяги, в том числе и рычаг карбюратора.
- Снять карбюратор, а затем отсоединить топливный шланг.
Рекомендуется запоминать расположение деталей, чтобы можно было потом поставить карбюратор на место и при этом не осталось лишних крепежей или не образовалось перекосов и щелей.
Как почистить
В том случае, если бензопила глохнет на холостом ходу, необходимо разобрать деталь и прочистить его. В первую очередь это касается чистки дополнительного фильтра. Данная деталь представляет собой сеточку. Чтобы добраться до нее, нужно:
Снять самую большую крышку.
Снять мембрану, которая расположена под крышкой.
Очистить сеточку, что расположена в углублении
Делать это нужно предельно осторожно, поскольку сеточка может выпасть. Для чистки использовать медную проволочку
Дополнительно нужно промыть и продуть все каналы. Последняя процедура необходима, если в карбюратор не поступает бензин.
Как настроить
Регулировка карбюратора бензопилы Штиль 180 проводится с целью улучшения производительности и экономии топлива.
Для регулировки своими руками нужно:
- Очистить топливную систему, в том числе бак, от остатков смеси бензина и масла. Продуть воздушный канал и фильтры.
- Настройка карбюратора бензопилы выполняется с помощью болтов Н, L и S. Болт Н управляет жиклером, обеспечивает максимальные обороты. Болт L выполняет ту же функцию, но обеспечивает минимальные обороты. Винт S отвечает за точность оборотов холостого хода. Выполнять данную процедуру нужно при выключенном двигателе.
- Отрегулировать карбюратор на бензопиле нужно путем задачи соответствующих углов поворота первых двух болтов. Задать базовые значения можно следующим образом. Первые два болта поворачивать медленно в направлении часовой стрелки, после упора вернуться назад на два оборота.
- Включить двигатель и отрегулировать зажигание на бензопиле Штиль и его карбюратора окончательно. Для этого нужно найти наибольшие обороты холостого хода путем поворота болта L в разные стороны. После того как этот максимум будет найден, болт нужно вернуть на четверть хода. В том случае, если начнет двигаться цепь, двигатель нужно остановить.
- Провести техническую проверку. В частности нужно определить максимальное количество оборотов, проверить ускорение и устойчивость двигателя на холостом ходу, а также соответствие данных параметров базовым значениям в инструкции. Качество смеси для проверки должно быть самым высоким.
Устройство и схема
Схема бензопилы штиль 180 (как и бензопила stihl ms 660) достаточно непростая, и это обусловлено особенностями работы данного агрегата. Для того чтобы подробно ознакомиться со спецификой ее работы необходимо изучить инструкцию по эксплуатации бензопилы stihl ms 180.
Инструкция по рименению
Здесь имеется подборка схематического устройства бензопилы, указаны все нюансы относительно составляющих частей и реализации первого и последующего запуска. Чтобы держать устройство в достойном состоянии и быть уверенным в его работоспособности, необходимо знать основы его устройства и принцип деятельности. Также для более эффективной работы, необходима настройка карбюратора бензопилы.
Серийное оснащение продукции состоит из:
- Направляющей шины типа Ematic;
- Пильной цепочки Oilomatic;
- Регулируемого масляного насоса, обеспечивающего равномерное распределение масла на всю цепь и гарантирующего отличную работу системы;
- Карбюратор с особенным компенсатором STIHL, регулирующим оптимальную мощь двигателя;
- Воздушный фильтр;
- Рычаг запуска (холодного и горячего);
- Управляющий рычаг;
- Рукоятка с особо антивибрационной системой.
Типичные неисправности
При соблюдении правил эксплуатации и аккуратном использовании бензопила может прослужить владельцу долгие годы. Однако мелкие неисправности и неполадки все же возникают. Среди наиболее частых поломок проблемы в системе зажигания и неполадки стартера.
- сломанный или лопнувший шкив;
- обрыв запускающего троса;
- лопнувшая пружина стартёра.
К наиболее распространенным поломкам инструмента можно отнести следующие:
- проблемы в системе зажигания;
- остановка работы бензопилы в процессе выполнения распила;
- потеря мощности при работе;
- изнашивание некоторых конструктивных элементов бензопилы (тормозной ленты, ведущие звездочки, антивибрационные части);
- проблемы в системе подачи топлива;
- неисправности, связанные со стартером.
Кроме того, необходимо производить визуальный осмотр бензопилы перед началом выполнения работ и предупредительные мероприятия. К ним относят смазку цепи, контроль количества топливной смеси, а также наличие требуемого количества масла.
Свечу зажигания выкручивают для проверки ее состояния.
Каждая из неисправностей устраняется по своей технологии. Так, например, ремонт топливной системы бензопилы следует начинать с осмотра соответствующего фильтра. После этого проверяют правильность регулирования карбюратора, которое осуществляется при помощи винтов. Зазоры должны быть выставлены в строгом соответствии с инструкцией производителя, которая должна прилагаться в комплекте с бензопилой.
Зазоры должны быть выставлены в строгом соответствии с инструкцией производителя, которая должна прилагаться в комплекте с бензопилой. К ремонту системы зажигания относят осмотры свечей. При обнаружении сильного нагара, изменении зазора или других видимых повреждений данный элемент должен быть заменен.
Устройство
Бензопила stihl ms 180, имеет довольно простую конструкцию, предназначенную для обслуживания пользователями без определенного опыта. Карбюратор пилы сконструирован таким образом, чтобы отсутствовала возможность его регулировки на максимальное количество оборотов двигателя. Единственный имеющийся регулировочный винт, отвечает за стабильную работу на холостом ходу.
Бензопила stihl ms 180 состоит из следующих конструктивных элементов:
- двигатель;
- стартер;
- маховик, он же вентилятор охлаждения;
- модуль зажигания;
- сцепление;
- механизм тормоза пильной цепи;
- карбюратор;
- воздушный фильтр со сменным фильтрующим элементом;
- баки масляный и топливный;
- глушитель;
- боковая крышка с механизмом регулировки натяжения цепи;
- рукоятка управления и ручка пилы.
Рассмотрим устройство бензопилы, и как происходит работа основных элементов подробнее.
Для запуска двигателя, необходимо потянуть за шнур стартера.
Стартер передает усилие через маховик на коленчатый вал и приводит в движение поршень. В этот момент, под действием воздушного импульса из картера двигателя, предающегося по специальным каналам к карбюратору, топливный насос начинает подачу бензина с маслом в карбюратор, где образуется топливно-воздушная смесь и поставляется под поршень.
В то же время в момент нахождения поршня в ВМТ (верхней мертвой точке), от катушки зажигания подается электрический разряд на свечу зажигания, которая воспламеняет топливную смесь под поршнем в цилиндре и заставляет поршень двигаться вниз, совершая тем самым рабочий ход.
После того как прошел успешный запуск, пила циклично повторяет все рабочие процессы и стабильно работает.
Рассмотрим, как усилие от двигателя передается на ведущую звездочку и заставляет её крутить цепь пилы. Для этого, бензопила stihl ms 180, имеет центробежное сцепление, которое устанавливается вовнутрь ведущей звездочки и жестко закреплено на коленчатом валу двигателя.
При увеличении оборотов двигателя, сцепление разжимается и, упираясь в корпус звездочки, передает на неё усилие от коленчатого вала двигателя, заставляя её вращать цепной механизм.
Следующий элемент бензопилы Штиль 180, это тормоз пильной цепи. Устройство тормоза достаточно простое и состоит из рычага управления и металлической пластины, обхватывающей ведущую звездочку и установленной в корпусе пилы. В рабочем положении, пластина тормоза цепи надежно удерживает барабан звездочку.
Принцип работы
Перед выявлением неисправности и ремонтом бензопилы «Штиль 180» следует изучить принцип её действия и то, из каких конструктивных элементов она состоит. В составе бензопилы обязательно присутствует её главный элемент — двухтактный двигатель. Именно он отвечает за надёжность и производительность устройства. Двигатель участвует в запуске привода цепи и поддержания его движения под действием центробежного сцепления. Кроме электродвигателя в состав бензопилы входят:
- стартер;
- маховик, он же узел охлаждения;
- блок зажигания;
- механизм сцепления и тормоза;
- карбюратор с компенсатором STIHL;
- воздушный фильтр;
- топливный и масляный бак;
- глушитель;
- антивибрационная система.
Топливо из бака попадает в карбюратор, где к нему примешивается воздух, попадающий из узла очистки. С карбюратора смесь воздуха с топливом поступает в двигатель. Карбюратор пилы имеет один построечный винт, который управляет работой холостого хода. Все настройки устройства выполнены на заводе и обеспечивают оптимальную подачу топливно-воздушной смеси.
В бензопиле используется одноцилиндровый мотор. В качестве механизма защиты применяется муфта, позволяющая в случае заклинивания цепи перевести электродвигатель в режим холостого хода. На начальных оборотах специальные накладки, расположенные в радиальном направлении, прижимаются пружинами к середине вала, тем самым не позволяя ему вращаться. На высоких оборотах центробежная сила увеличивается, что приводит к сжатию пружин. Накладки отжимаются от центра вала, звёздочка вращается и цепь запускается.
Электрическая схема устройства участвует в системе зажигания. Из-за использования маховика с магнитами при вращении возникает электродвижущая сила (ЭДС), которая приводит к появлению тока в блоке электроники. Блок направляет сигнал на свечу, провоцируя появление искры на её выводах. Эта искра подпаливает смесь, поступающую из карбюратора. После того как произошёл удачный запуск, бензопила начинает повторять все рабочие процессы в цикле.
Цепь устройства набирается из зубцов и соединительных элементов. Для защиты пользователя от обратного удара устройство оснащено системой тормоза. Подача масла происходит в автоматическом режиме под действием насоса.
