Регулировка клапанов мотоблока lifan

Подготовка к регулировке клапанов

Установите тяжелый дизельный мотоблок (Прораб, Кентавр, Аврора, Зубр, Скаут) двигателем вниз, чтобы из крышки головки цилиндра, которую будем снимать, масло стекло в картер:

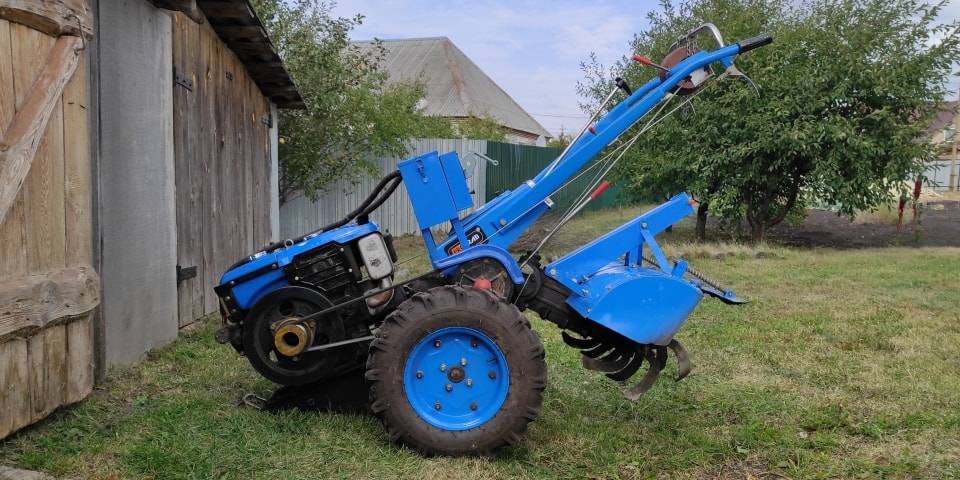

Тяжелый дизельный мотоблок установлен двигателем вниз

Для регулировки клапанов понадобятся гаечный ключ на 16 (применимо к двигателю GT 100 RDK, у других возможны иные номиналы), плоская отвертка, набор калибровочных щупов и руководство по эксплуатации. В руководстве по эксплуатации найдите размеры зазоров, рекомендуемые для вашего китайского мотоблока.

Установка зазоров между клапанными рычагами и штоками клапанов тяжелого мотоблока производится на холодном двигателе.

Размер рекомендуемых зазоров для дизельного мотоблока Прораб GT 100 RDK:

• для впускного клапана – 0,20-0,30 мм при холодном двигателе;
• для выпускного клапана – 0,25-0,35 мм при холодном двигателе.

Регулировка клапанов агрегата.

Без правильной регулировки клапанов и других важных узлов двигателя механизма, невозможна нормальная работа Для выполнения работ по регулировке, необходимы такие инструменты, как:

• набор различных гаечных ключей;
• набор разных, отверток;
• специальной формы щуп и другие инструменты, которые могут понадобиться в процессе работы.

Под понятием регулировка клапанов подразумевается установление наиболее оптимального зазора между клапаном и стенкой цилиндра. Величина зазора, как правило, указывается в инструкции прилагаемой к агрегату.

Она может отличатся в разных конструкциях двигателя мотоблока. Последовательность работ процесса регулировки клапанов, такова:

• двигатель агрегата освобождают от кожуха;
• демонтируется клапанная крышка;
• выполняется регулирование клапанов;
• ставится на прежнее место клапанная крышка;
• силовая установка закрывается кожухом.

Порядок выполнения работ по регулированию клапанов, может несколько отличаться, в зависимости от марки и мощности двигателя агрегата. Размер зазора обязательно проверяется щупом.

Во впускных клапанах силовой установки зазор должен равняться-0,15 мм, для выпускных клапанов, должен быть равен 0,2 мм. При правильно отрегулированном зазоре, специальный щуп должен свободно поместится под самим клапаном.

Для регулирования необходимо немного ослабить гайки, затем всунуть щуп.По завершению процесса регулирования, гайки необходимо завернуть. Не помешает еще раз тщательно проверить зазор, после чего закрыть клапан крышкой. Завершающее действие-двигатель закрывается кожухом.

После правильно выполненной регулировки клапанов, функционирование силовой установки будет намного эффективнее, увеличится также ее эксплуатационный период.

Пошаговая инструкция настройки на любом мотоблоке

Регулировка клапанов на мотоблоках Нева, Лифан, Патриот, Каскад и всех других с одноцилиндровым 4 – тактным двигателем проводится по одной общей схеме. На мотоблоке одного бренда, например, «Нева» могут стоять двигатели Субару, Хонда, Ямаха, Лифан и другие. Такие же двигатели можно встретить на мотоблоках и других брендов.

Как самостоятельно сделать регулировку клапанов в домашних условиях, используя подручные средства наглядно показано в видео:

Кроме вышеперечисленных, сегодня на разных мотоблоках и культиваторах распространены двигатели от следующих производителей:

• Агромотор;
• Чемпион;
• Патриот.

Встречаются также дизельные двигатели WEIMA (КНР). Реже, но встречается бензиновый двигатель из США Briggs & Stratton. Есть и двигатели чисто российского производства.

Схема регулировки на мотоблоке «Нева МБ2».

Пошаговый порядок регулировки на всех моделях

Двигатель мотокультиватора должен быть холодным. На бензиновых двигателях выкручивается свеча зажигания. В остальном регулировка на дизельных и бензиновых двигателях одинакова.

1. Откручивается крышка, закрывающая клапана.
2. Медленным вращением маховика в рабочем направлении устанавливается ВМТ 3-его такта (такт сжатия, порядок нахождения описан выше).
3. Регулировка проводится поочерёдно с каждым клапаном, начиная с любого.
4. Щупом проверяется имеющийся зазор. Оценивается его величина – увеличен, уменьшен либо в норме. В последнем случае регулировка не требуется.
5. Откручивается контргайка регулировочного винта.
6. Если щуп нужной толщины не входит в зазор, винт откручивают.
7. Щуп вставляется в зазор, винт закручивается до тех пор, пока щуп слегка прижмется.
8. Затягивается контргайка. При этом вращение регулировочного винта уже не допускается.
9. Щуп извлекается.
10. Операция повторяется со вторым клапаном в том же порядке.
11. Маховик прокручивается в рабочую сторону и снова возвращается в установочное положение (ВМТ 3 его такта).
12. Зазоры проверяют ещё раз, щуп с небольшие усилием должен проходить в зазоры. Если настройка сбилась, такое могло быть при затяжке, её корректируют.

Настройка клапанов требует высокой точности, потому особая тщательность и скрупулезность здесь не будут лишними. При появлении стуков под клапанной крышкой регулировку следует проводить сразу, так как проблема будет нарастать и могут быть более серьезные поломки. Если у вас остались какие-то вопросы о том, как отрегулировать клапана на мотоблоке, то задавайте их нам, для этого воспользуйтесь формой комментариев, расположенной сразу под статьей.

Пошаговая инструкция для разных моделей

Лифан 6.5

Регулировка клапанов на мотоблок Лифан 6.5 заключается в установке верного зазора под клапанами. Последовательность действий будет следующая:

• Снимаем кожух, чтобы добраться до маховика.
• Снимаем клапанную крышку. Под ней находятся два клапана – впускной и выпускной.
• Для проверки зазора впускного клапана потребуется щуп на 0,15 мм, для выпускного – на 0,2 мм. При правильной регулировке, щуп должен проходить под клапаном достаточно свободно.
• Для регулировки ослабляем гайки креплений при помощи ключа. Вставляем щуп между клапаном и поршнем таким образом, чтобы он не проскальзывал, а находился достаточно плотно в таком положении. Заворачиваем гайку.
• Ставим на место крышку клапанов и кожух маховика.

Клапана мотоблока Лифан 6.5

Регулировка устройств Нева мб 2, Зирка 105

Процесс регулировки клапанов на мотоблоке нева мб 2 и схожем мотоблоке зирка 105:

• Даем двигателю поработать, а потом немного остыть.
• Снимаем кожух.
• Снимаем клапанную крышку и добираемся к тем маховикам, которые под ней.
• Отвинчиваем контргайку.
• Лезвие, которое вставляем в зазор, должно проходить очень свободно между поршнем и клапаном.
• Завинчиваем всю систему назад.

Как правильно отрегулировать клапан мотоблока Зип

Каков порядок регулировки клапанов на популярном мотоблоке зип:

• Открываем маховик.
• Развинчиваем клапанную крышку по часвой стрелке.
• Щупом проверяем зазор точно также как описано выше.
• Ключем делаем проворот между гайками и немного их ослабляем.
• Закрываем систему и проводим тестирование.

Как настраивать на мотоблоке Агро

Регулировка клапанов на мотоблоке Агро производится следующим образом:

• Прогреваем двигатель, после чего даем ему какое-то время на остывание.
• Снимаем масляную ванну воздушного фильтра.
• Далее нужно открутить кожух маховика, крепленный на 6 болтах.
• На маховике расположены метки – 0 (верхняя мертвая точка), 5, 10 и 20 (впрыск топлива). Сопоставляем мертвую точку маховика с меткой, расположенной на цилиндре таким образом, чтобы они находились напротив друг друга.
• Далее снимаем клапанную крышку.
• Под ней расположены два клапана. Расслабляем контргайку, после чего вставляем бритвенное лезвие под клапан. Лезвие должно проходить свободно между поршнем и клапаном.
• Добившись этого, закручиваем гайку обратно. Затем возвращаем на место крышку клапанов и кожух маховика.

Стоит отметить, что идентичные действия по регулировке проводятся и для регулировки клапанов на мотоблоке Патриот. Мотоблок Агрос и его регулировка клапанов также соотносится с мотоблоком мб 1.

Так что при необходимости можно воспользоваться идентичной схемой.

Каскад

Регулировка клапанов на мотоблоке Каскад

• Снимаем кожух с маховика.
• Снимаем клапанную крышку.
• Проворачиваем маховик до тех пор, пока впускной клапан не будет поджат. Соответственно, выпускной клапан будет отжатым.
• Далее нужно добиться правильного зазора для каждого из клапанов. Согласно инструкции, для впускного этот параметр составляет 0,15 мм, а для выпускного – 0,20 мм.
• Проверяем при помощи щупа имеющийся зазор между клапаном и поршнем. Если щуп сильно проскальзывает, либо он вообще не проходит между ними, то нам потребуется регулировка. Если щупа нет, то можно воспользоваться бритвенным лезвием, толщина которого составляет 0,1 мм.
• Для регулировки расслабляем гайку крепления, после чего вставляем щуп в промежуток под клапаном. Оптимальным его положением будет довольно плотное хождение между поршнем и клапаном, без проскальзывания.
• Если все получилось, закручиваем обратно гайки, после чего ставим крышку клапанов и кожух на место.

К регулировке клапанов на мотоблоке урал также стоит подходить именно исходя из вышеописаной инструкции.

Схема работы устроена идентичным образом, так что можно использовать один алгоритм действй, ровным счетом как и для регулировки клапанов на популярном мотоблоке кентавр.

Регулировка зазоров

Регулировка клапанов Солано 1.6

Регулировка клапанов проводится с помощью регулировочных шайб и стаканчиков. Нормальный зазор между клапаном выпуск и кулачком р/вала должен быть 0,25-0,35, а впуск – 0,15-0,25 мм. Если зазор увеличен, необходимо подобрать нужную регулировочную шайбу и поставить под толкатель. Сам процесс подготовки к замеру довольно прост. Снимаем клапанную крышку, предварительно демонтировав попутные узлы. Вынимаем свечные каналы и делаем регулировку. Если кулачки на распределительном вале сносились, то его нужно заменить.

Неправильные зазоры в клапанном механизме могут привести к ухудшению динамики авто, «выстрелам» в глушителе, стукам в двигателе и другим неприятным последствиям.

Проверка регулировки производится на холодном моторе с помощью измерения зазора между толкателем клапана и кулачком распредвала. Нормальный зазор для выпускного клапана должен быть в пределах 0,25–0,35 мм, а для впускного – 0,15–0,25. Проверка выполняется щупом при направленном вверх кулачке распредвала. Если величины зазора не соответствуют, значит, регулируем клапана подбором толкателя необходимой толщины. Для этого используется формула:

Н=В+А-С, где Н – толщина нового толкателя, А – величина зазора, В – толщина старого толкателя и С – нормальное значение зазора.

Проверка и регулировка зазора в клапанах Lifan X60

— Снять коренные крышки впускного распределительного вала.

— Поддерживая приводную цепь рукой, как показано на рисунке, снять впускной распределительный вал.

— Зафиксировать цепь привода газораспределительного механизма веревкой, как показано на рисунке.

— Извлеките толкатель клапана.

— Измерить толщину извлеченного толкателя клапана микрометром.

— Вычислить толщину нового толкателя клапана (см. таблицу ниже), чтобы зазор в клапане соответствовал установленному диапазону.

А	Толщина нового толкателя клапана
В	Толщина старого толкателя клапана
С	Зазор в клапане

Вычисление зазора в клапане:

Впускной клапан:

А = В + (С — 0.22 мм)

Для чего нужны зазоры клапанов

Чтобы двигатель работал наилучшим образом, развивал все свои эксплуатационные характеристики по максимуму, должны четко и синхронно двигаться клапана. Клапана должны плотно садиться в свои гнезда и открываться по максимуму.

При правильно выставленных зазоров клапанов, горячий двигатель работает почти также, как и холодный, то есть потеря мощности минимальна.

Когда автомобиль много эксплуатируется, например круглосуточно работает в такси, то клапана быстрее теряют свою настройку. Многие наверное слышали, говорят — клапана стучат. Это как раз, время для регулировки клапанов.

Установка зазоров

Регулировка клапанов двигателя означает установку оптимальных зазоров. Их норма указана в техническом паспорте мотоблока. Каждая модель имеет свои допустимые параметры, которые зависят от марки и вида мотора машины.

Допустимый зазор клапанов на мотоблоке для стандартного агрегата имеет такое значение:

• для входного клапана — 0,10-0,15 мм;
• для выходного — 0,15-0,20 мм.

Для их настройки необходимы следующие инструменты:

• гаечные ключи;
• щупы на 0,10 мм, 0,15 мм и 0,20 мм;
• плоская отвертка.

Алгоритм действий по настройке оптимальных зазоров таков:

1. Двигатель при операции должен быть холодным.
2. Отсоедините стакан с масляной ванной от воздушного фильтра и фильтрующий элемент.
3. Возьмите ключ, открутите 4 болта по кругу защитного кожуха.
4. Снимите стартер, затем защитный кожух маховика мотоблока.
5. На торцевой части маховика зафиксируйте «мертвую точку». Метка на ребре обдува цилиндра должна соответствовать нулевой метке маховика.
6. Аккуратно снимите клапанную крышку с паронитовой прокладкой, предварительно открутив 3 болта.
7. Проверьте зазоры:
8. возле фильтра находится входной клапан;
9. возле глушителя — выходной.

Для проверки интервала вставьте щуп между коромыслом и клапаном. Если расстояние больше или меньше допустимого, с помощью накидного ключа и отвертки отрегулируйте элементы.

Протрите все соединения механизма чистой ветошью.
Соберите конструкцию в обратном порядке.
Включите мотоблок, проверьте его работоспособность.

Если клапана отрегулированы правильно, двигатель будет работать без шума, рывков и сбоев.

Мотоблоки как средство для вспахивания земельных угодий известно многим еще с советских времен. Данное средство малой механизации прекрасно справляется с этой своей задачей, существенно упрощая человеку работу.

Если учесть, что на данный агрегат можно устанавливать дополнительное навесное оборудование, то фактически все работы на участке ему посильны.

Кроме того, не последнюю роль играет регулировка различных узлов, которые ответственны за рабочие характеристики. В частности, речь идет о регулировке клапанов карбюратора, от правильности которой будет зависеть стабильность работы двигателя.

Устройство мотора

• цилиндропоршневая группа с кривошипно-шатунным механизмом;
• газораспределительный механизм;
• механизм запуска;
• система зажигания;
• система охлаждения;
• глушитель;
• система топливопитания;
• механизм облегченного запуска;
• система принудительной смазки.

Двигатель ДМ-1Д: 1 – пробка; 2 – крышка блока цилиндра; 3 – пробка-щуп; 4 – штифт; 5 – фильтр-отстойник; 6 – соединительный шланг; 7 – топливный кран; 8 – гайка; 9 – болт; 10 – хомут крепления бака; 11 – кронштейн; 12 – топливный бак; 13 – пробка; 14 – отверстие, 15 – высоковольтный провод; 16 – угольник свечи; 17 – свеча; 18 – резьбовая втулка; 19 – клапан; 20 – седло; 21 – глушитель; 22 – воздушный фильтр; 23 – патрубок; 24 – пружина клапана; 25 – клапанная пробка; 26 – прокладка; 27 – карбюратор; 28 – винт; 29 – рычаг воздушный; 30 – болт; 31 – плата карбюратора.

Настройка зазоров

Действия по настройке зазоров заключаются в следующем:

перед началом осуществления каких-либо действий проверьте двигатель: он должен быть холодным;
затем отсоедините стакан с масляной ванной от воздушного фильтра и фильтрующего элемента;
с помощью ключа открутите четыре болта от защитного кожуха;
после данных действий необходимо снять стартер и защитный кожух маховика;
далее следует зафиксировать на маховике мертвую точку

Необходимо, чтобы она соответствовала нулевой метке;
аккуратными движениями снимайте крышку клапана с паронитовой прокладкой, перед этим необходимо открутить три болта;
важно проверить зазоры. Помните, что входной клапан размещается возле фильтра, а выходной – возле глушителя

Чтобы проверить интервалы, нужно вставить щуп между коромыслом и клапаном. Если расстояние отклоняется от допустимого, нужно отрегулировать данные элементы накидным ключом или отверткой;
после чего необходимо протереть все соединения чистой ветошью, полностью собрать конструкцию и включить мотоблок, чтобы проверить его рабочее состояние.

При правильной регулировки клапанов двигатель будет работать бесшумно, без каких-либо рывков и сбоев.

С помощью предложенного алгоритма действий Вы сможете правильно отрегулировать клапана на мотоблоке, при этом обеспечив эффективную работоспособность устройства!

Как настраивать на мотоблоке Агро

Регулировка клапанов на мотоблоке Агро производится следующим образом:

• Прогреваем двигатель, после чего даем ему какое-то время на остывание.
• Снимаем масляную ванну воздушного фильтра.
• Далее нужно открутить кожух маховика, крепленный на 6 болтах.
• На маховике расположены метки – 0 (верхняя мертвая точка), 5, 10 и 20 (впрыск топлива). Сопоставляем мертвую точку маховика с меткой, расположенной на цилиндре таким образом, чтобы они находились напротив друг друга.
• Далее снимаем клапанную крышку.
• Под ней расположены два клапана. Расслабляем контргайку, после чего вставляем бритвенное лезвие под клапан. Лезвие должно проходить свободно между поршнем и клапаном.
• Добившись этого, закручиваем гайку обратно. Затем возвращаем на место крышку клапанов и кожух маховика.

Стоит отметить, что идентичные действия по регулировке проводятся и для регулировки клапанов на мотоблоке Patriot. Мотоблок Агрос и его регулировка клапанов также соотносится с мотоблоком МБ 1.

Так что при необходимости можно воспользоваться идентичной схемой.

Проблемы с подачей топлива

Это наиболее часто встречающаяся проблема, с которой могут столкнуться начинающие пользователи мотоблока. Чаще всего это вовсе и не проблема.

Подача топлива может быть нарушена в двух случаях, при пустом баке или при перекрытом топливном вентиле.

Способ устранения неполадки – заправить бак и открыть вентиль.

Если эти меры не помогают, нужно прочистить воздушный клапан или топливный кран, возможно, он засорен. Если эти меры не принесли результата, возможно, вы залили некачественное топливо, которое следует заменить. Если же причиной плохой подачи топлива оказалась поломка игольчатого клапана или поплавка карбюратора, необходим ремонт этих частей двигателя.

Остановка двигателя

Если мотоблок Lifan внезапно глохнет при работе или запуске, это может быть следствием одной из трех основных причин, а именно:

• Неисправность системы зажигания – нужно отрегулировать угол опережения зажигания.
• Неисправность в системе подачи топлива – выявить причину и устранить.
• Нарушение компрессии – заменить изношенные части, отрегулировать зазор или отремонтировать клапан.

Популярные китайские моторы

Модель 160F

Бензиновый двигатель для мотоблоков типа 160F разработан для легких мотоблоков, используемых в быту. Он экономичный, бюджетный и маломощный – 4 л. с.

Особенности 160F:

• одноцилиндровый, 4-тактный, OHV;
• воздушное охлаждение;
• электронное зажигание;
• запуск выполняется системой ручной старт;
• удобный в эксплуатации: компактные габариты, легкий старт;
• есть датчик уровня масла.

Рабочий объем – 120, емкость бака для топлива – 2 л. Создан по японскому образцу Honda GX120.

Двигатель Lifan 160F

Модель 168F

168F – наиболее часто используемая модель в мотоблоках. Конструкция данного мотора простая и надежная. Мощность двигателя – 5,5 л. с., рабочий объем – 163

Особенности китайского двигателя 168F:

• запуск только при помощи ручного стартера;
• OHV – расположение клапанов в головке цилиндра;
• возможно оснащение датчиком уровня масла и световой обмоткой генератора – в зависимости от производителя.

Данный тип моторов выпускается под брендами Lifan, Zongshen, Loncinu и другими.

Двигатель для мотоблока — Lifan 168F

Модель 170F

170F – бензиновый китайский двигатель с верхним расположением клапанов и чугунной гильзой цилиндра, который отлично подходит для мотоблоков. Этот агрегат – разновидность модели 168F, только он более мощный – 7 л. с.

Особенности 170F:

• рабочий объем – 212 ;
• стартер – ручной, но есть возможность подключить электростартер;
• легкий вес (16 кг), компактные габариты.

Мотор устойчивый к вибрации, в эксплуатации тихий, при суровых погодных условиях работает без перебоев.

Двигатель Lifan 170F

Модель 177F

177F – более тяжелый и мощный двигатель, чем предыдущий образец. Агрегат сделан по образцу Honda GX270.

Особенности 177F:

• экономичный расход топлива;
• низкий уровень шума;
• рабочий объем – 270 ;
• мощность – 9 л. с.;
• топливный бак объемом 6 л;
• вес – 25 кг.

Подходит для тяжелых мотоблоков, используемых в сельском хозяйстве. Легко транспортируется.

Двигатель Lifan 177F

Модель 182F

182F – одноцилиндровый бензиновый 4-тактный двигатель повышенной мощности, 11 л. с. Это бюджетный аналог агрегата Honda GX340.

Отличается:

• экономичным расходом топлива;
• низким уровнем шума;
• скромными габаритами.

Рабочий объем – 337 . 182F – самый мощный двигатель линейки, который можно установить на мотоблок.

Двигатель Лифан Lifan 182F-R

Модель 170F (A), 170FE, 170FS

В отличие от предыдущих агрегатов этот мотор – дизельный. Мощность двигателя составляет 4 л. с., а рабочий объем – 211 .

Стоимость этих модели выше, чем бензиновых, потому как у них значительно выше ресурс. Это достигается благодаря смазке коленчатого вала под давлением.

Индекс Е в названии прибора говорит о наличии электростартера.

Об устройстве мотоблоков и клапанов

МотоблокиКайман, Patriot, Техас, Прораб, Кроссер, Viking, Форза, Садко, Донпредставляют собой довольно сложное техническое устройство, состоящее из нескольких основных рабочих узлов: двигателя, трансмиссии, ходовой части и органов управления.

Само понимание конструкции мотоблока очень важно, ведь от этого зависит правильность проведения ремонтных и настроечных работ. Рассмотрим каждый узел более детально:. Рассмотрим каждый узел более детально:

Рассмотрим каждый узел более детально:

• Двигатель. В зависимости от комплектации,могут использоваться 2-тактные и 4-тактные моторы.На сегодняшний момент, наибольшее распространение получили именно 4-тактные, потому что они обладают более высокими рабочими показателями.
• Кроме того, двигатели делят на дизельные и бензиновые. Первые подходят больше всего для крупногабаритных агрегатов, а вторые – для малых и средних мотоблоков.

Более подробно о работе двигателя мотоблока смотрите на приведенном

• Трансмиссия. Крутящий момент, который передается от двигателя к колесам, осуществляется именно с помощью трансмиссии. В её состав входит редуктор, коробка передач, система сцепления и дифференциал (у отдельных моделей).
• В зависимости от типа редуктора и сцепления формируется не только стоимость мотоблока, но и принцип действия данных компонентов.
• Ходовая часть.Большинство мотоблоков имеет в своем наличии пару колес различного типа – пневматические или металлические, оборудованные грунтозацепами. Кроме того, ходовая часть включает в себя саму раму, на которой располагаются все прочие элементы мотоблока – двигатель, редуктор и т.д.
• Система управления. Все управление мотоблоком располагается на расстоянии вытянутой руки оператора, т.е. на рукоятке и в непосредственной близости от нее. Сюда входит рычаг сцепления, кнопки переключения скоростей и изменения движения, аварийной остановки двигателя и т.д.

Регулировка устройств Нева мб 2, Зирка 105

Процесс регулировки клапанов на мотоблоке нева мб 2 и схожем мотоблоке зирка 105:

• Даем двигателю поработать,а потом немного остыть.
• Снимаем кожух.
• Снимаем клапанную крышку и добираемся к тем маховикам, которые под ней.
• Отвинчиваем контргайку.
• Лезвие,которое вставляем в зазор, должнопроходить очень свободно между поршнем и клапаном.
• Завинчиваем всю систему назад.

Каскад

Регулировка клапанов на мотоблоке Каскад:

• Снимаем кожух с маховика.
• Снимаем клапанную крышку.
• Проворачиваем маховик до тех пор, пока впускной клапан не будет поджат. Соответственно, выпускной клапан будет отжатым.
• Далее нужно добиться правильного зазора для каждого из клапанов. Согласно инструкции, для впускного этот параметр составляет 0,15 мм, а для выпускного – 0,20 мм.
• Проверяем при помощи щупа имеющийся зазор между клапаном и поршнем.Если щуп сильно проскальзывает, либо он вообще не проходит между ними, то нам потребуется регулировка. Если щупа нет, то можно воспользоваться бритвенным лезвием, толщина которого составляет 0,1 мм.
• Для регулировки расслабляем гайку крепления, после чего вставляем щуп в промежуток под клапаном. Оптимальным его положением будет довольно плотное хождение между поршнем и клапаном, без проскальзывания.
• Если все получилось,закручиваем обратно гайки, после чего ставим крышку клапанов и кожух на место.

К регулировке клапанов на мотоблоке урал также стоит подходить именно исходя из вышеописаной инструкции.

Схема работы устроена идентичным образом, так что можно использовать один алгоритм действй, ровным счетом как и для регулировки клапанов на популярном мотоблоке кентавр.

Преимущества мотоблоков Ока

Мотоблок «Ока» — это серьезная техника для настоящих профессионалов, предназначена для выполнения комплекса работ на земле, на дачном участке, может использоваться как мини-снегоуборщик в сочетании со специальным навесным оборудованием.

Основные преимущества мотоблоков «Ока», сделавшие их такими популярными среди фермеров и дачников:

• экономичные двигатели низкой шумности
• развивает скорость с прицепом – 10 км.ч;
• небольшие размеры (в разобранном виде технику можно перевозить даже в багажнике машины);
• возможность обработки не только ухоженных почв, но и целины;
• многофункциональность (используется для полива, уборки, перевозки и т.д).

Мотоблок оснащен четырехтактным двигателем, редуктором, поворотным рулем, сцеплением и двумя колесами. Вместо колес на мотоблок могут быть установлены четыре фрезы для культивирования почвы.

Необходимость регулировки

Если клапан откроется не вовремя, выхлопные газы не будут удалены или топливо впрыснется в камеру сгорания в неподходящий момент.

Если клапан откроется слишком широко и останется открытым слишком долго, в камере сгорания будет низкая компрессия (сжатие), а это важнейший показатель для нормальной работы двигателя.

Если зазоров не будет совсем, то клапана не откроются и двигатель просто не будет работать.

К тому же при слишком больших зазорах клапана начинают стучать (цокающий звук). Между ними и коромыслами появляются недопустимо большие люфты, что приводит к ударным нагрузкам и в итоге к ускоренному износу и поломкам деталей.

Почему нужно регулировать клапана на двигателе LIFAN:

Зазоры регулируют в следующих случаях:

• после ремонта со снятием головки цилиндра, деталей распредвала, клапанов;
• при появлении цокающего стука из-под крышки клапанов, ухудшении работы двигателя;
• при плановом обслуживании.

Сроки плановой регулировки, рекомендованные производителем, уточняется в Инструкции. Это может быть после 500 моточасов или около того. Если мотоблок используется на небольшом участке один-два раза в год (весной и осенью), регулировка может потребоваться только через 3-5 лет. Расчет прост: 500 моточасов за 5 лет – это 100 моточасов в год. 100 моточасов – это около 12 дней в год непрерывной работы по 8 часов в день.

Пример – клапана мотоблока «Мотор Сич»:

Помимо настройки, может понадобится замена, но это бывает очень редко, обычно клапана служат весь срок эксплуатации мотоблока. В принципе процесс замены клапанов на мотоблоке очень простой, чтобы поменять, достаточно открутить старые и поставить на их место новые, а как настроить, написано ниже.

Насколько важна правильно произведённая регулировка клапанов

Как и его старший собрат-трактор, мотоблок состоит из нескольких самостоятельных единиц:

• двигателя;
• ходовой системы;
• трансмиссии;
• системы питания; рулевого управления.

Все они связаны между собой, от исправности каждой из систем зависит работоспособность всего механизма. Принято считать, что мотор является сердцем любого самоходного транспортного средства. В отношении мотоблоков это утверждение тоже справедливо, хотя в этой нише используются преимущественно бензиновые 4-тактные двигатели. На мотоблоки повышенной мощности могут устанавливаться и дизельные силовые агрегаты. Большинство силовых агрегатов имеет мощность в пределах 4-10 лошадиных сил, чего вполне достаточно для работы с навесным оборудованием соответствующих размеров.

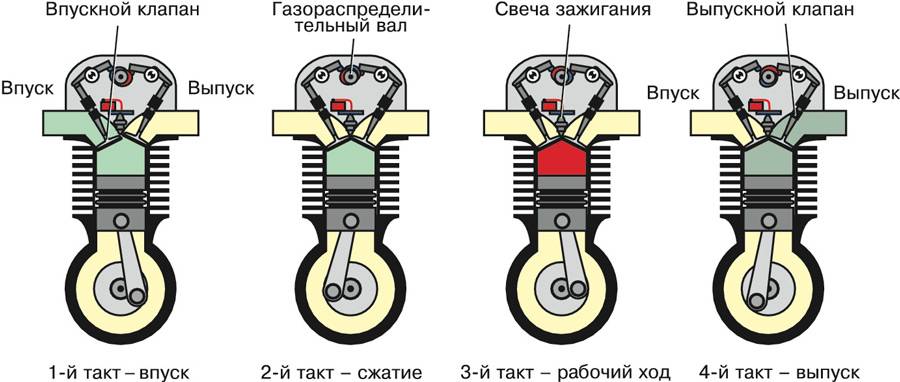

Задача двигателя проста и понятна – преобразование энергии сгорания топлива в поступательную механическую энергию. Процесс такой трансформации схематически можно изобразить как состоящий из четырёх основных этапов:

• впрыск горючего;
• его сжатие;
• воспламенение и сгорание;
• выпуск отработанных газов.

Эти этапы принято называть тактами работы ДВС, отсюда же пошёл и термин 4-тактный двигатель.

Впуск топлива в камеру сгорания осуществляется через впускной клапан. После того, как очередная порция бензина подана, клапан закрывается, а поршень начинает двигаться по цилиндру, сжимая топливную смесь. Достигнув определённой степени сжатия, в работу вступает свеча зажигания, поджигая сжатую смесь. При горении она начинает расширяться, толкая поршень в обратном направлении. В конце цикла открываются выпускные клапаны, выводя продукты сгорания топливной смеси наружу.

Циклическое движение поршня вверх-вниз благодаря его связи с коленчатым валом и приводит к преобразованию энергии сгорания смеси во вращательно движение приводного вала мотоблока.

При длительной эксплуатации в результате серьёзных нагрузок зазоры клапанов могут изменяться в ту или иную сторону. Причины могут быть разными, но основными считается износ элементов поршневой системы. Изменение зазора клапанов (обычно – в сторону уменьшения) негативно сказывается на процессе газораспределения. В результате мощность мотора падает, уменьшается его КПД. Увеличение зазора по сравнению со штатным приводит к появлению неконтролируемых механических колебаний, в результате чего начинается деформация клапанного механизма. Когда клапаны открываются на меньший интервал времени, камера сгорания заполняется не полностью, и это тоже становится причиной падения мощности мотора и сказывается на устойчивости его работы.

Чтобы не допустить этих негативных процессов и предотвратить преждевременный износ самой дорогой части агрегата, необходимо с определённой регулярностью выполнять регулировку клапанов бензинового двигателя мотоблока.

Согласно общепринятому техническому регламенту, регулировку осуществляют примерно раз в год, если мотоблок эксплуатируется достаточно интенсивно, или он уже порядком изношен, частоту процедуры следует увеличить вдвое. Конкретные сроки выполнения регламентных мероприятий у разных марок и моделей могут различаться. Ознакомиться с этими данными можно в руководстве пользователя.

Заключение

Мотоблок — это реальный ассистент владельцам земляных участков.

Он способен выполнить что остается сделать нашему клиенту главные работы в саду и в огороде. При помощи плуга и культиватора он вспашет и обработает участок. После навешивания ему другого оборудования агрегат скосит травку, перевезет грузы.

Бензиновый или дизель имеет достаточную мощность для таких операций. Для правильной работы необходимо настроить что остается сделать нашему клиенту узлы и механизмы этого устройства. Как верно отрегулировать клапаны на движке, мы разглядели. Остальное обозначено в аннотации по применению.

Источник
