Расклинивающий нож для циркулярки своими руками

Хитрость при выравнивании диска

Пильное устройство всегда закреплено на несколько болтов. Поэтому, регулируя его, лучше всего использовать один из них в качестве оси, вокруг которой будет двигаться (на миллиметры) весь механизм или диск:

1. Выберите «осевой» болт, исходя из расположения креплений вашей пилы.
2. Ослабьте его, а затем подтяните чуть сильнее ручной затяжки.
3. Аккуратно ослабьте остальные болты до люфта.
4. Выставьте механизм или диск в нужное положение, ориентируясь на показания ИЧ-10 или приспособления для выравнивания.
5. Не давите на части механизма, чтобы сдвинуть его, а постукивайте по надёжным частям — так будет точнее.
6. После достижения точного положения, первым затягивайте «осевой» болт — так настройка не собьётся.

Этот метод актуален для любых стационарных циркулярных, сабельных или ленточных пил.

Правильная подача заготовки

Подпалины и испорченная заготовка — самые лёгкие последствия неправильной подачи заготовки. Даже хорошо выставленные ножи и упоры не помогут, если заготовка подаётся неправильно — очень вероятен перекос, заклинивание, обратный ход или неконтролируемый рывок заготовки. Учитывая огромную скорость и силу циркулярной пилы, даже маленькая лёгкая заготовка способна нанести травму человеку.

Правила правильной подачи:

1. Вертикальный прижим. Под каким бы углом вы не заводили заготовку, помните, что она должна быть плотно прижата к пильному столу на расстоянии 30-100 мм от диска.
2. Горизонтальный прижим. Плотный контакт с ограничителем обеспечит ровный ход заготовки.
3. Заводите и контролируйте заготовку двумя руками. Это правило следует из первых двух — одна рука прижимает к столу, другая к ограничителю.

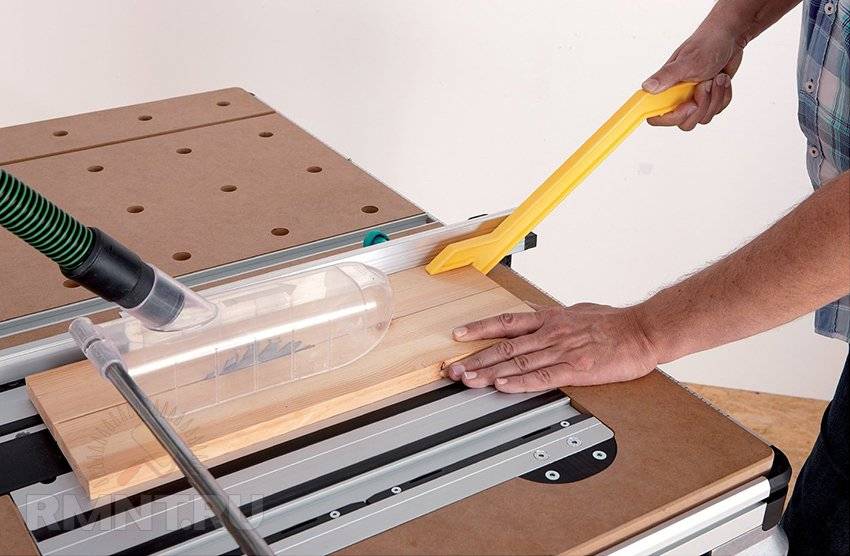

4. Для мелких деталей изготовьте или приобретите толкатель — он позволит избежать опасной близости рук и пильного диска.

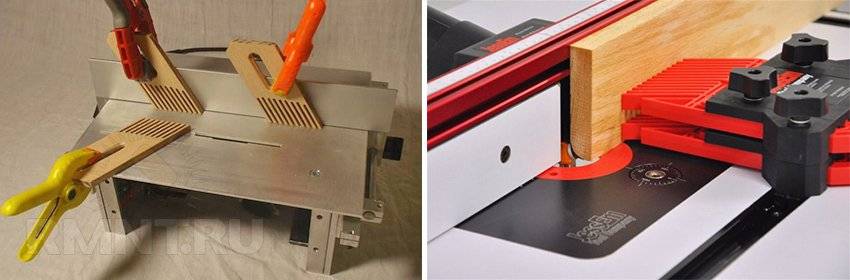

1. Применяйте «прижим-гребёнку». Это приспособление свободно продаётся (цена от 3 у. е.), имеет множество вариантов исполнения. Также его можно изготовить самостоятельно (особенно если ваша циркулярка — самодельная) по конкретным размерам. Для этого нужно в бруске сделать множество пропилов и обрезать «гребёнку» под углом 75°.

Разумеется, при работе на станках не следует отвлекаться или делать параллельно другие операции.

Видео «Как заточить пильный диск своими руками»

Показательное видео по выполнению самостоятельно заточки режущего пильного диска.

Пильные диски для циркулярок делают из высококачественного и крепкого металла, на них напаяны пластинки из различных твердых сплавов.

Зубцы имеют разнообразные в плане геометрии формы:

1. С прямой формой зубьев
2. Косые зубья.
3. С зубьями трапециевидного вида.
4. Зубцы с конической формой.

Вы приобрели циркулярную пилу и после некоторого времени работы диск затупился. И теперь вы задаетесь вопросом – как заточить циркулярку? Ниже мы попытаемся все просто объяснить.

Как правильно затачивать пильный диск

Прежде всего, надо иметь в виду, что в основном зубья изнашиваются на верхней режущей кромке, она во время работы округляется. Толщина округленного слоя может достигнуть от 0,1 до 0,4 мм, очень быстро и затупляется и передняя грань поверхности кромки.

Для правильной и грамотной заточки пилы циркулярки вам потребуется: специальный станок для затачивания и маятниковый угломер.

Правильная заточка циркулярки с прямыми зубцами выполняется по плоскости располагающейся спереди. Для этой цели диск устанавливается в оправку находящуюся в горизонтальной плоскости.

Далее воспользовавшись винтами для регулировки, установленными на оборудовании для затачивания инструмента, требуется установить необходимый для правильной заточки угол. Дисковая пила должна перемещаться с наиболее плотным прилеганием к поверхности наждачного диска.

Толщина стачиваемого наждачным кругом слоя регулируется силой прижимания диска пилы к абразиву. После затачивания первого зубца, диск пилы отводится от наждачного камня, переставляется на один шаг и действия продолжаются таким же образом до заточки всех пластинок из твердосплавного материала.

Правильное затачивание пильного диска

Заточка дисков циркулярки со скошенной поверхностью напайки из твердосплавного материала производится по задней ее плоскости и по передней. Отличается такой способ затачивания от заточки дисков с прямой поверхностью тем, что пилу требуется располагать под углом соответствующим углу наклона зубьев.

Чтобы знать, как заточить пилу на циркулярку, проводите поэтапно такие действия:

• Ставить требуемый угол нужно с помощью маятникового угломера;
• Сразу устанавливается угол с положительным значением: +6, +8, +10 и т. д.
• Затачиваются пластины через одну, пройдя по кругу, у вас будет наточена первая половина пластинок, после этой операции угол наклона изменяется на противоположный, и начинают заточку другой половины пластин зубьев.

Заднюю часть напаянных пластинок наточить намного труднее, для этой операции требуется специальный станок, в котором можно устанавливать циркулярный диск, таким образом, когда задняя плоскость зубьев диска располагается параллельно плоскости наждачного камня.

Заточка без станка

Многих интересует вопрос – как заточить пилу на циркулярку без специального станка? При необходимости и когда нет специального оборудования для заточки дисков его можно заточить, используя подручные средства.

Как заточить для циркулярки используя наждачный станок? Для удобства работы необходимо изготовить приспособление, которое даст возможность фиксировать пильный диск в требуемом положении относительно наждачного круга установленного на станке. Для этой цели можно использовать обычную пластину из металла поверхность, которой расположить на одном уровне с осью наждачного круга.

На пластину укладывается диск от циркулярки и закрепляется в нужной плоскости к поверхности. Закреплять его можно при помощи болтов, которыми можно будет производить и регулировку угла наклона диска.

Проверить качество сделанной заточки можно при осмотре заточенных пластин, нужно визуально осмотреть поверхность, при правильной заточке не должно быть сколов, разных трещин и должны отсутствовать блики на поверхности заточенных мест. Радиусы закругления режущих кромок должны быть в пределах: 0, 010-0,014 мм.

При соблюдении всех рекомендаций по выполнению заточных работ, можно с уверенностью работать на циркулярной пиле не заменяя пильных дисков на новые. Вновь заточенная режущая часть дисков будет качественно распиливать необходимые материалы и изделия без порчи их поверхностей. Что позволит вам значительно сэкономить денежные средства на приобретение новых дисков.

Нюансы при работе

Важные моменты в ходе изготовления:

• Деревянные детали зачищаются шлифмашинкой или наждачкой. Это относится и к основе каретки, и ее полозьям.
• Пазы необходимо периодически смазывать, например, парафином. Воск для этих целей не подходит.
• Клеевое вещество нужно наносить лишь тогда, когда с салазки полностью удалена пыль. Кусочки стружки могут создавать неровности в готовом изделии.
• При неаккуратном обращении пила может выходить за края стенки. Рекомендуется сделать дополнительный брус там, где пилящий ролик идет через каретку.
• На этапе тестирования каретки нужно убедиться, чтобы циркулярка свободно проходила через стены инструмента. Отверстие должно быть чуть шире пилы.

Полезные функции

Что еще будет полезно иметь под рукой мастеру:

• Нож расклинивающий — сохраняет целостность диска, предотвращает его защемление.
• Пылесборник для удаления опилок в ходе работы в специальный контейнер. Таким пылесосом очищается как сам участок среза, так и воздух в помещении. К пиле инструмент подключается через переходник.
• Лифт-машина (или просто — лифтмаш) для подъема фрезера на нужную высоту.
• Указка в корпусе пилы помогает совершать более точные пропилы.
• Освещение: наличие подсветки у циркулярки позволяет использовать ее в любых помещениях, даже довольно темных.
• Резиновые ручки, чтобы пилящий инструмент надежно сидел в руке.

Прежде чем начинать работать с изготовленной кареткой, необходимо ее протестировать

Циркулярный агрегат и салазка к нему могут быть разного внешнего вида и назначения. Конструкция шипорезной направляющей имеет сложную схему изготовления и доступна не каждому мастеру. Однако, описанная инструкция деревянной каретки понятна и может быть повторена довольно быстро и без специфических инструментов.

“Береги руку, Сеня!” (с) Геннадий Петрович Козодоев

В большинстве столярных цехов круглопильный станок занимает одно из центральных мест. или, как их часто называют, циркулярки – это то без чего не обойдется ни один деревообработчик выполняя свои проекты. Но в то же время это один самых опасных станков в цеху. Зачастую циркулярки эксплуатируются с нарушением норм техники безопасности: отсутствие кожуха защиты пильного диска, проталкивание заготовок без использования автоподатчиков и специальных толкателей, должным образом не настроенный пильный узел и параллельные упоры. В следствии этого периодически происходит обратный вылет заготовки. Не редко можно услышать от бывалых и новоиспеченных столяров: “Выбило заготовку, чуть не убило. Просвистела как пуля возле виска. Пролетела через весь цех!”

Обратный вылет заготовки – это тот случай, когда заготовка внезапно вылетает в сторону оператора на высокой скорости. При этом возникают два самых распространенных типа травм:

1. Поражение грудной клетки или головы летящей заготовкой. Хорошо если удастся отделаться легким ушибом или синяком
2. Травмы кисти или фаланг пальцев из за попадания в зону вращения режущего инструмента. Человек не успевает среагировать на отдачу и конечность по инерции попадает на пильный диск. Рваные раны, раздробление костей, отрезанные фаланги – вот печальный итог преступной беспечности

Пересечение

Обрезная резка с упором скоса. В случае средней циркулярной пилы регулируемый конический упор относительно короткий, но часто имеет просверленные отверстия, с помощью которых на стандартной опоре можно установить дополнительный длинный деревянный упор. Плотно прижмите заготовку к упору обеими руками и подавайте с относительно низкой скоростью. Если деталь слишком короткая, чтобы удерживать ее обеими руками, закрепите ее, например, зажимом на упоре.

Пересечение подвижной секции. Трение между большой заготовкой и рабочим столом можно повернуть поперечную распиловку с помощью конического абатмента в очень тяжелую работу. Возможность простой, гладкой поперечной распиловки помогает повысить точность и точность результатов работы, независимо от размера и веса заготовки. Подвижная секция рабочего стола круглой машины имеет большую длину, чем средняя, ​​которая может поворачиваться под углом 90 ° к 45 ° относительно пильного диска. Большинство упоров имеют регулируемый концевой упор, который необходим для изготовления нескольких одинаковых деталей.

Запуск скосов . Чтобы сделать скос на круглой машине, установите соответствующий стоп на нужный угол, а затем заготовьте заготовку в обычном направлении

Обратите внимание на то, что деталь была плотно прижата к упору, чтобы пила не двигала ее назад

Чтобы получить наклонный разрез, наклоните пильный диск.

Деревообрабатывающий станок – капитальное изделие для дома

Для работ с древесиной в больших объемах лучше иметь станок, позволяющий разрезать материал, строгать, выбирать четверть. Требуется достаточно мощный электродвигатель, жесткий стол. Представляем конструкцию, выполненную из стального уголка и листовой стали. Она обеспечивает глубину пропила 60 мм, можно строгать доски шириной 200 мм. Применяется трехфазный двигатель 1,1 кВт, 2700 об/мин. Для подключения к 220 В требуются конденсаторы.

1 – рама станка; 2 – панель; 3 – пускатель; 4 – приспособление для регулирования высоты; 5,7 – рабочий стол из двух половин; 6 – основание; 8 – двигатель; 9 – площадка; 10 – шпильки М10; 11 – циркулярный диск; 12 – вал; 13 – упоры подъемного механизма; 14 – ведомый шкив; 15 – ремень; 16 – ведущий шкив; 17 – выключатель.

Рабочий стол имеет размеры 700×300 мм. На чертеже видим, что высота всей конструкции 350 мм. Высота недостаточная для удобной работы, циркулярку придется устанавливать на дополнительную площадку, весит она всего 35 кг. Можно увеличить длину и ширину, высоту увеличить до 1200 мм. Остальные размеры подгоняем под них, но конструктивные особенности остаются неизменными.

Сначала делаем раму станины из стальных уголков 25×25 мм. Если не собираемся увеличивать высоту, делаем еще одну такую же нижнюю раму. Для каркаса с большей высотой сначала к верхней раме привариваем четыре ножки из таких же уголков, а затем делаем их обвязку на высоте 15– 20 см от низа. На нижней раме имеются пазы для стопорных болтов площадки двигателя. К задней стороне площадки приварены две шпильки, выходящие в отверстия на задней же части нижней рамы. Подтягивая шпильки, натягиваем ремни, затем стопорим площадку, закручивая гайки на шпильках, выходящих в пазы.

Чтобы регулировать высоту стола по отношению к пиле, применяем несложный подъемный механизм. Он состоит из стоек, в верхней части которых пропиливаем пазы под углом 45°. Всего нужно восемь стоек – по четыре с каждой стороны. Их привариваем к раме с пазами, расположенными в зеркальном отражении. К внешним стойкам крепим поперечины. Посредине каждой из них сверлим отверстия, ввариваем гайки. По ним будут передвигаться резьбовые валы для регулирования подъема.

Концом они упираются в стойки, приваренные к царгам, собранным из уголков 75×50 мм. Сбоку в них ввариваем шпильки напротив пазов для регулировочного механизма. Стол состоит из двух равных половинок, крепится к царгам болтами с потайными головками. Работает регулировочный механизм так:

• отпускаем гайки на стойках;
• крутим винт, который нажимает на упор, поднимая или опуская стол;
• затягиваем гайки шпилек;
• выполняем аналогичную регулировку для второй половины рабочей поверхности.

Многофункциональный станок для деревообработки

Возможности сабельной электропилы

Данный агрегат является универсальным инструментом и к тому же, он прост в применении. Поэтому допускается работать с сабельной электропилой, не имея специальных навыков. С помощью сабельной электропилы можно выполнять следующие виды работ:

производить демонтаж старых окон и дверных коробок;

обрезать ненужные ветки на деревьях в саду;

обрезать деревянные заготовки по длине;

резать металлический профиль и трубы — благодаря гибкой оснастке, можно обрезать трубы заподлицо к стене;

резать металлические прутья и арматуру;

вырезать декоративные элементы в деревянных заготовках.

Прежде, чем приступить к работе сабельной пилой, проверьте надежность закрепления оснастки и упорного башмака. При работе данным инструментом, придерживайтесь следующих правил.

1. Заготовка, предназначенная для распила или резания, должна быть надежно закреплена. Особенно это касается металлических заготовок.
2. Инструмент нужно удерживать обеими руками.
3. Полотно подносится к заготовке только при включенном агрегате. Вынимается полотно из материала только после остановки двигателя.

4. Для обрезания труб заподлицо следует использовать длинные и гибкие полотна.

5. Не следует работать искривленным полотном. Если это произошло, то сначала выровняйте его.
6. Во время работы сабельной пилой не допускайте, чтобы полотно ударялось в землю, стену и другие препятствия.
7. В процессе пиления опорный башмак агрегата должен хорошо прижиматься к заготовке. Это исключит вибрацию и обратный удар.
8. Нужно правильно подбирать длину полотна. Слишком длинное полотно, выступающее за пределы заготовки, начнет вибрировать и в конечном счете изогнется.
9. Чтобы не поцарапать поверхность обрабатываемой детали опорным башмаком, следует одевать на него отрезок теплоизоляции.

Совет! Чтобы работать сабельной пилой по древесине более эффективно, можно включить маятниковый ход, который заметно увеличит скорость пиления.

Приём выставления параллельности диска и упора подручными средствами

1. Выставьте упор на 100 мм от диска.
2. Возьмите брусок длиной 60-70 мм и вверните в торец шуруп с круглой головкой. Эта головка, когда брусок прижат к упору, должна цеплять за зуб диска.
3. Пометьте этот зуб маркером.
4. Продвиньте заготовку с шурупом на другую сторону диска и прокрутите сам диск, пока помеченный зуб не сравняется с головкой шурупа.
5. Усилие при зацепе зубом головки шурупа должно быть одинаковым в начале и в конце. Это можно определить на слух — металл диска прекрасно воспроизводит колебания. Если звук в начале и в конце разный — требуется более точно выставить пильное устройство в соответствии с инструкцией (для разных моделей способы будут разными).
6. Профессиональные модели, пила которых неподвижна, имеют регулировку верстака*. Для этого нужно ослабить несколько болтов (которыми верстак закреплён к станине). Станки плотницкого типа предусматривают точную правку положения пильного агрегата.

* Имеется в виду часть стационарной пилы, которую также называют «пильный стол».

Распиловочный стол для циркулярной пилы своими руками/Homemade Table Saw D.I.Y.

5442

92

18

00:13:12

06.04.2020

Былинное видео об изготовлении распиловочного стола из ручной циркулярной пилы своими руками. Потому что без него никуда!

Перевод субтитров – Дина Моисеева ???? (ОГРОМНОЕ СПАСИБО)

Навигация:
0:17 Ёптить, здрасьте!
0:40 Предвыборные обещания
0:58 Выполнение предвыборных обещаний
1:45 Про несовершенство материалов
2:15 Пилим
3:08 Собираем коробку с ногами
4:38 Анекдот про спецназ
5:01 Фрезеруем
6:49 Пропиливание столешницы – комментирует автор
7:17 Способ крепления, “безжалостный метод” и “Copy-Paste”

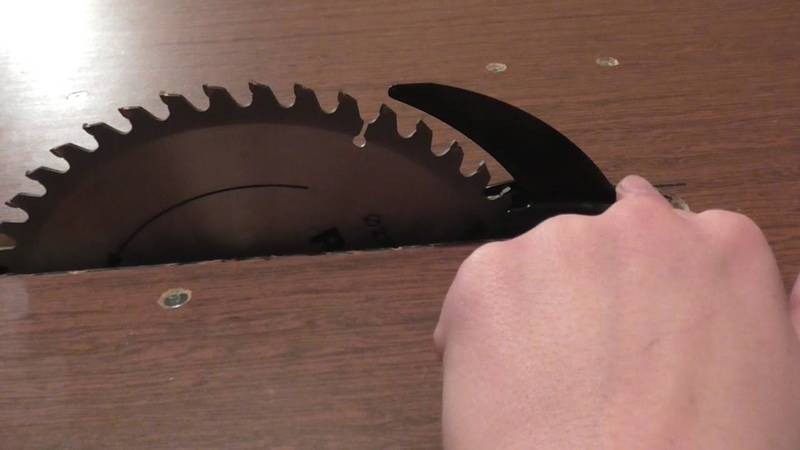

8:54 Расклинивающий нож и муки его рождения
11:33 Про электрическую часть, безопасность и Ваз 2109
12:42 Ёптить, до свидания!

#самоделки #своими руками #diy #DIY #сделай сам #как_сделать #мастер #мастерская
#распиловочный #циркулярныйСтол #циркулярка #table #saw

Электронные системы

Электронная регулировка скорости
есть у немногих пил, так как эта опция используется крайне редко (при пилении недревесных материалов).

Система мягкого старта
призвана сгладить пусковой ток, который способен перегрузить сеть. Кроме того, обеспечивается плавная раскрутка диска, то есть нет рывка в момент включения.

Система стабилизации частоты
поддерживает скорость вращения диска на высоком уровне при нагрузке на инструмент. Термозащита мотора сбавит мощность, а затем отключит двигатель, если его обмотки нагреются чрезмерно.

Электронный тормоз.
Некоторые модели оснащают электронным тормозом, который заметно сокращает время полного выбега диска после отключения.

Как станком заточить диск

Для восстановления целостности режущих дисков используется два способа — это ручной и автоматизированный. Ручным методом выполнять процедуру не только сложно, но еще и требуется много времени. Именно поэтому имеет смысл купить заточной станок для пильных дисков или же изготовить устройство самостоятельно.

Простым приспособлением для заточки пильных дисков считается точило или наждачный станок, на валу которого нужно закрепить специальный круг — алмазный, эльборовый, а также из напыления карбида кремния. Сложность реализации процесса в том, что затачиваемую оснастку необходимо зафиксировать в неподвижном положении, поэтому держать диск в руках при его заточке не рекомендуется. Это не только опасно, но еще и способствует снижению качества заточки.

Это интересно! Перед тем, как приступать к реализации работ, необходимо очистить поверхность затачиваемой оснастки от нагара. Для этого можно использовать керосин, солярку или промышленные очистители. Если не произвести очистку, то производительность насадки удастся восстановить до 75%-80%.

Инструкция по правильной заточке режущих дисков для циркулярных пил:

1. Каждый зуб, который подвергается заточке, должен располагаться перпендикулярно к полотну
2. Принцип заточки заключается в том, что к вращающемуся полотну (алмазному кругу), необходимо подводить каждый зуб диска
3. От величины усилия прижима зависит количество снимаемого слоя металла. Чем больше износ или стертость зубьев, тем сильнее следует прижимать оснастку к полотну
4. Аналогичным способом выполняется процедура для каждого звена

Чтобы выполнять заточку дисков от циркулярных пил, для этого не обязательно покупать специальное оборудование. К домашнему точильному станку нужно приделать стойку, которая состоит из неподвижной и подвижной части, а также крепление. При помощи такого приспособления можно легко и быстро выполнять затачивание в домашних условиях.

Задача усложняется, когда необходимо выдержать соответствующий угол затачивания. Чтобы модернизировать и расширить функционал установки, понадобится изготовить регулятор наклона подвижной подставки. В качестве регуляторов используются болты с гайками, за счет которых можно выставить необходимый угол наклона подставки.

Подвижная подставка представляет собой квадратную рамку, в центре которой располагается фиксатор для установки диска. Фиксатор имеет одинаковый диаметр с затачиваемой оснасткой. В подставке делается паз, через который выполняется выдерживание необходимого угла заточки. Производить работы по затачиванию не трудно, поэтому при частых работах с обработкой древесины циркулярной пилой, изготовить заточной станок необходимо обязательно.

Это интересно! Выполнять работы по затачиванию автоматизированным способом намного быстрее и проще, однако для этого понадобится специальное оборудование. Ручной способ в этом плане не требует никакого оборудования, кроме напильника.

Варианты изготовления

Прежде чем приступать к изготовлению стоит определиться с его назначением. В зависимости от этого, в дальнейшем можно определиться с технологией изготовления. Исходя из этой характеристики, различают следующие варианты изготовления:

• без закалки. Такой способ подойдет для изготовления кухонных и бытовых ножей, лезвие которых можно легко поправить при помощи мусата или точильного камня;
• с применением закалки. Применение закаливания металла улучшает прочностные характеристики лезвия, давая возможность пользователю резать практически любой материал. Металл дольше держит заточку, поэтому такой способ более приемлем при изготовлении походных и охотничьих ножей.

Нюансы при работе

Важные моменты в ходе изготовления:

• Деревянные детали зачищаются шлифмашинкой или наждачкой. Это относится и к основе каретки, и ее полозьям.
• Пазы необходимо периодически смазывать, например, парафином. Воск для этих целей не подходит.
• Клеевое вещество нужно наносить лишь тогда, когда с салазки полностью удалена пыль. Кусочки стружки могут создавать неровности в готовом изделии.
• При неаккуратном обращении пила может выходить за края стенки. Рекомендуется сделать дополнительный брус там, где пилящий ролик идет через каретку.
• На этапе тестирования каретки нужно убедиться, чтобы циркулярка свободно проходила через стены инструмента. Отверстие должно быть чуть шире пилы.

Полезные функции

Что еще будет полезно иметь под рукой мастеру:

• Нож расклинивающий — сохраняет целостность диска, предотвращает его защемление.
• Пылесборник для удаления опилок в ходе работы в специальный контейнер. Таким пылесосом очищается как сам участок среза, так и воздух в помещении. К пиле инструмент подключается через переходник.
• Лифт-машина (или просто — лифтмаш) для подъема фрезера на нужную высоту.
• Указка в корпусе пилы помогает совершать более точные пропилы.
• Освещение: наличие подсветки у циркулярки позволяет использовать ее в любых помещениях, даже довольно темных.
• Резиновые ручки, чтобы пилящий инструмент надежно сидел в руке.

Прежде чем начинать работать с изготовленной кареткой, необходимо ее протестировать

Циркулярный агрегат и салазка к нему могут быть разного внешнего вида и назначения. Конструкция шипорезной направляющей имеет сложную схему изготовления и доступна не каждому мастеру. Однако, описанная инструкция деревянной каретки понятна и может быть повторена довольно быстро и без специфических инструментов.

Требования к бытовым циркулярным станкам

Циркулярная пила по дереву Конструктивно самодельная циркулярная пила не должна отличаться от заводских моделей. Они состоят из опорного стола, в центре которого расположена прорезь для пильного диска. Помимо этого, в конструкции присутствуют измерительные компоненты, элементы для фиксации заготовки и для обеспечения безопасности работы.

Перед изготовлением необходимо ознакомиться с основными требованиями к его компонентам

Важно, чтобы они подходили друг другу не только конструктивно, но и по техническим параметрам. Для этого можно взять схему типичной конструкции заводского деревообрабатывающего станка. Комплектация деревообрабатывающего пильного оборудования:

Комплектация деревообрабатывающего пильного оборудования:

• стол. Должен обладать достаточной устойчивостью, поверхность столешницы — идеально ровная;
• силовая установка. Основные параметры электродвигателя для вращения диска — мощность и количество оборотов;
• дополнительные компоненты. К ним относятся упоры для фиксации деревянной заготовки, линейки для измерения.

Преимуществом самодельных моделей является возможность выбора ее габаритов, производительности и других технических параметров. В процессе составления схемы изготовления можно подобрать оптимальную высоту стола, размеры столешницы, характеристики электродвигателя. Этим не обладает ручной инструмент для деревообработки.
