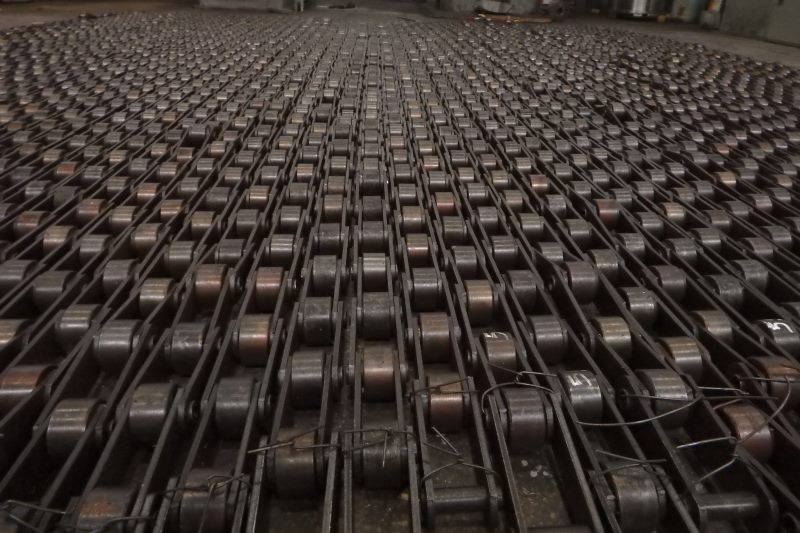

Материал цепей
Все детали цепного механизма должны хорошо сопротивляться повышенным статическим и ударным нагрузкам, и быть достаточно износостойкими. Боковые пластины делают из высокопрочных сплавов, они работают в основном на растяжение. Оси, втулки, ролики, вкладыши и призматические элементы делаются из высокопрочных и хорошо цементируемых сплавов. Цементация проводится на глубину до 1,5 мм и обеспечивает хорошую стойкость к износу трением. После этого детали подвергаются термообработке закаливанием. Твердость доводится до 65 ед.
Зубчатые колеса делают из легированных сталей, также подвергаемых закалке до 60 ед.
Для передач малой скорости и мощности, при умеренных параметрах разгона и торможения применяют ковкие чугуны.
Для снижения шума и повышения плавности хода при ограниченных мощностях используют шестеренки из текстолита или прочных пластмасс. Применяют также наплавку металлических и нанесение полимерных покрытий на детали и узлы, работающие в агрессивных средах.
Конструкция ступицы и диска звездочек цепных передач
Ступица и диск звездочки чаще всего отливаются или фрезеруются в качестве единой детали. Ступица служит для крепления изделия на ведущем или ведомом валу механизма. Она должна обеспечивать надежную фиксацию, исключающую осевые и радиальные биения детали на валу. Поэтому к качеству внутренней поверхности предъявляются высокие требования. Крепление осуществляется с помощью:
- шлица для скоростных и высоконагруженных цепных приводов;
- шпонки для тихоходных цепных приводов.
Диаметр ступицы должен удовлетворять двум требованиям:
- обеспечивать прочность конструкции;
- не утяжелять ее сверх необходимого.
Для чугунных деталей его обычно выбирают равным 1,65 от диаметра вала, для стальных коэффициент расчета снижается до 1,55.
Длина ступицы определяется характером фиксации на валу- шпонкой или шлицем и обычно расчет делают в диапазоне 1,2-1,5 от диаметра вала.
Для звездочек малых размеров ширина диска выбирается равной ширине зубца. Для изделий больших размеров, особенно высоконагруженных, ширину увеличивают до 5%, в зависимости от радиуса закругления основания зубца.
Рассчитанные размеры округляются до ближайшего числа из стандартного ряда размеров.
Кинематический расчет привода цепной передачи
ПРАКТИЧЕСКАЯ РАБОТА № 1 КИНЕМАТИЧЕСКИЙ РАСЧЕТ ПРИВОДА
Цель работы:
1. Изучить последовательность выполнения кинематического расчета привода.
2. Ознакомиться с примером кинематического расчета привода.
3. Выполнить кинематический расчет привода для индивидуального задания.
Порядок выполнения кинематического расчета привода. Проектирование машины любого типа начинается с расчета привода, который начинают с выбора двигателя по потребной мощности, кинематической схеме привода и условиям эксплуатации, указанным в задании на разработку машины. Требуемую мощность двигателя определяют на основании исходных данных – рабочих характеристик машины.
Если указана мощность
где
где
С учетом расчетной мощности на входном валу привода определяется мощность двигателя привода из условия
Если на выходном валу указаны вращающий момент
Если на выходном валу указаны тяговое усилие
Таблица 1.1. Средние значения коэффициентов полезного действия элементов привода
с цилиндрическими колесами
с цилиндрическими колесами
Закрытая червячная при числе
В большинстве стационарных машин в качестве двигателя принимается трехфазный асинхронный электродвигатель, характерной особенностью которого является синхронная частота вращения, которая в зависимости от числа пар полюсов
Передаточное отношение привода равно произведению передаточных отношений всех передач привода:
где
Передаточные отношения для различных видов механических передач приведены в таблице 1.2.
Таблица 1.2. Средние значения передаточных отношений механических передач
с цилиндрическими колесами
с четырехзаходным червяком
При кинематическом расчете привода принята нумерация валов начиная от вала приводного двигателя. Для каждого вала определяется мощность, момент и его угловая скорость (частота вращения) с учетом КПД передач и их передаточного отношения.
Мощность на
Угловая скорость на
Момент
2. Пример расчета. Определить мощность привода ленточного транспортера, представленного на рис. 1.1. Рассчитать мощность, момент и угловую скорость на каждом валу привода.
Исходные данные. Тяговое усилие на ленте
Рис.1.1. Кинематическая схема привода: 1 – двигатель, 2 – клиноременная передача, 3 – закрытая зубчатая передача, 4 – цепная передача, 5 – барабан ленточного конвейера.
1. Принимаем КПД элементов привода по таблице 1.1:
2. Общий КПД привода по формуле (2):
3. Частота вращения приводного барабана:
4. Передаточное отношение привода по формуле (5):
Проверка передаточного отношения для заданных передаточных отношений передач по формуле (6)
5. Расчетная мощность на валу двигателя привода определяется по формуле (1)
6. Угловые скорости, мощности и крутящие моменты на валах привода:
I вал – вал двигателя:
II вал – входной вал редуктора:
III вал – выходной вал редуктора:
IV вал – вал барабана:
Проверка тягового усилия на ленте конвейера:
3. Индивидуальные задания для выполнения кинематического расчета привода.
Индивидуальные задания по практической работе выполняются для кинематической схемы, представленной на рис.1.1. с исходными данными приведенными в таблицах 1.3,1.4.
Необходимо определить мощность привода ленточного транспортера, представленного на рис. 1.1. Рассчитать мощность, момент и угловую скорость на каждом валу привода.
Таблица 1.3. Исходные данные для кинематической схемы рис.1.1.
Мощность на выходном валу привода, кВт
Синхронная частота вращения двигателя, об/мин
Источник
Материалы звездочек цепных передач
Изделия подвергаются большим ударным нагрузкам, поэтому для их изготовления применяют стальные сплавы:
- со средним содержанием углерода и с легирующими добавками, закаляемые до твердости 45-55 ед.;
- подвергаемые цементированию на глубину 1-1,5 мм и последующему закаливанию до 55-60 ед.
Для малошумных цепных приводов применяют такие материалы, как текстолит, полиамидные и полиформальдегидные пластмассы. Они амортизируют удары звеньев роликовой цепи, снижают шумы и вибрацию и продлевает срок службы цепей. Это происходит за счет снижения динамических нагрузок на звенья. Такие детали менее прочны, чем стальные, поэтому цепные приводы с ними ограничены по передаваемой мощности. Точный расчет передачи углового положения зубчатой цепью проводится при проектировании механизмов систем управления, в том числе для летательных аппаратов.
Для цепных приводов с низкой скоростью хода (не более 2 метров в секунду) и малыми динамическими нагрузками применяют также чугун. Термообработкой твердость изделий доводят до 350-430 единиц по HB. В тяжелых условиях эксплуатации, в сельхозмашинах и дорожных механизмах, используют упрочненные чугуны с пониженным коэффициентом трения.
Для снижения динамических нагрузок, уровней шума и вибрации в высокоскоростных цепных передачах применяют также специальные покрытия- как наплавка металлов, так и напыление тефлонового слоя.
Звездочки под втулку
Данные звездочки фиксируются на валу посредством переходной втулки типа «тапербуш». Втулка крепится к зведочке с помощью трех винтов, фиксацию узла на валу обеспечивает шпоночное соединение. В ассортименте представлены звездочки TBS 08В-1, 10В-1 и12А-1 для приводных цепей ПР.
Цепная звездочка представляет собой металлическое колесо с зубьями, которые используются для зацепления роликов приводной цепи. Число зубьев – один из основных параметров звездочек. Кроме того, в зависимости от количества рядов зубьев различают однорядные и многорядные приводные звездочки. Подобное оборудование используется в сельскохозяйственных и промышленных машинах, в строительных механизмах, гусеничном транспорте и т.д.
Предлагаемые нами звездочки для цепей типа ПР производятся из конструкционной углеродистой стали марки 45 с твердостью до 42 HRC. Это один из наиболее распространенных материалов для ответственных деталей приводных механизмов, требующих повышенной прочности.
В «Техприводе» Вы можете купить цепные звездочки российского производства. Демократичная цена — наше главное преимущество. По вопросам приобретения продукции обращайтесь к нашим специалистам.
Классификация передач. Приводные роликовые цепи различают (рис. 77): однорядные нормальные (ПР), однорядные длиннозвенные облегченные (ПРД), однорядные усиленные (ПРУ), двух (2ПР)-, трех (ЗПР)-и четырехрядные (4ПР) и с изогнутыми пластинками (ПРИ).
Рис.77. Виды приводных цепей: а – втулочная однорядная, б – роликовая однорядная, в – роликовая двухрядная, г – роликовая с изогнутыми пластинами, д – зубчатая, е – фасонозвенная крючковая, ж – фасонозвенная штыревая.
Назначение. Цепные передачи относится к механическим передачам зацепления с гибкой связью и применяют для передачи вращательного вращения между валами расположенным на значительных расстояниях и при необходимости обеспечить постоянное передаточное отношение. Цепная передача состоит из расположенных соосно на некотором расстоянии друг от друга звездочек, и охватывающей их цепи. Вращение ведущей звездочки преобразуется во вращение ведомой благодаря сцеплению цепи с зубьями звездочек. В связи с вытягиванием цепей по меpe их износа натяжное устройство цепных передач должно регулировать натяжение цепи. Это регулирование, по аналогии с ременными передачами, осуществляют либо перемещением вала одной из звездочек, либо с помощью регулирующих звездочек или роликов.
Преимущества. Благодаря зацеплению отсутствует скольжение тягового органа. Возможность передачи движения между валами на большие расстояния (до 8М). Меньшие габариты, чем у ременных передач, особенно по ширине. Меньшие нагрузки на опоры валов передачи. Возможность передачи вращения одной цепью нескольким валам. Больший КПД.
Недостатки. Повышенный шум и вибрации вследствие удара звеньев цепи по звездочкам, которые повышаются с увеличением ее скорости. Увеличение шага цепи в процессе эксплуатации в связи с ее износом. Необходимость устройств для натяжения цепей. Отсутствие жидкостного трения в шарнирах увеличивает их износ поэтому необходима смазка периодическая или постоянная. Скорость цепи неравномерна, особенно при малых числах зубьев звездочек, что создает дополнительные динамические нагрузки и колебания передаточного числа.
Сферы применения. Цепные передачи применяют в транспортных, сельскохозяйственных, строительно-дорожных, горных и нефтяных машинах, а также в металлорежущих станках.
По мощности передачи применяются при 100КВт, (в некоторых передачах до 3000КВТ), по окружной скорости – 15М/с, по передаточным числам 7, КПД цепных передач 0,94…0,97.
Геометрический расчет. Центры шарниров цепи при зацеплении с зубьями звездочки располагаются на делительной окружности звездочек, который определяется
, (13.1)
Где Р – Шаг цепи; – Число зубьев звездочки.
Для приводных цепей зубья звездочек определяют все размеры зубьев, а также диаметр вершин И впадин зубьев этих звездочек (рис. 78).
Минимальное межосевое расстояние Атіп Цепной передачи принимают в зависимости от передаточного числа И Передачи и условия, что угол обхвата цепью меньшей звездочки составляет не менее 120°, т. е. при И Расчет цепной передачи – 3.3 out of 5 based on 11 votes
Конструкция ступицы и диска звездочек цепных передач
Ступица и диск звездочки очень часто отливаются или фрезеруются в качестве единой детали. Ступица служит для крепежа изделия на ведущем или ведомом валу механизма. Она должна гарантировать хорошую фиксацию, исключающую осевые и радиальные биения детали на валу. По этому к качеству поверхности внутри предъявляют большие требования. Крепление выполняется при помощи:
- шлица для быстроходных и высоконагруженных цепных приводов;
- шпонки для тихоходных цепных приводов.
Диаметр ступицы должен удовлетворять двум требованиям:
- гарантировать прочность системы;
- не утяжелять ее сверх нужного.
Для чугунных деталей его в большинстве случаев подбирают равным 1,65 от диаметра вала, для стальных показатель расчета уменьшается до 1,55.
Длина ступицы устанавливается характером фиксации на валу- шпонкой или шлицем и в большинстве случаев расчет делают в диапазоне 1,2-1,5 от диаметра вала.
Для звездочек малых размеров ширина диска подбирается равной ширине зубца. Для изделий внушительных размеров, особенно высоконагруженных, ширину делают больше до 5%, в зависимости от радиуса закругления основания зубца.
Рассчитаные размеры округляются до близлежащего числа из обычного ряда размеров.
Звездочки под втулку
Данные звездочки фиксируются на валу посредством переходной втулки типа «тапербуш». Втулка крепится к зведочке с помощью трех винтов, фиксацию узла на валу обеспечивает шпоночное соединение. В ассортименте представлены звездочки TBS 08В-1, 10В-1 и12А-1 для приводных цепей ПР.
Цепная звездочка представляет собой металлическое колесо с зубьями, которые используются для зацепления роликов приводной цепи. Число зубьев – один из основных параметров звездочек. Кроме того, в зависимости от количества рядов зубьев различают однорядные и многорядные приводные звездочки. Подобное оборудование используется в сельскохозяйственных и промышленных машинах, в строительных механизмах, гусеничном транспорте и т.д.
Предлагаемые нами звездочки для цепей типа ПР производятся из конструкционной углеродистой стали марки 45 с твердостью до 42 HRC. Это один из наиболее распространенных материалов для ответственных деталей приводных механизмов, требующих повышенной прочности.
В «Техприводе» Вы можете купить цепные звездочки российского производства. Демократичная цена — наше главное преимущество. По вопросам приобретения продукции обращайтесь к нашим специалистам.
Классификация передач. Приводные роликовые цепи различают (рис. 77): однорядные нормальные (ПР), однорядные длиннозвенные облегченные (ПРД), однорядные усиленные (ПРУ), двух (2ПР)-, трех (ЗПР)-и четырехрядные (4ПР) и с изогнутыми пластинками (ПРИ).
Рис.77. Виды приводных цепей: а – втулочная однорядная, б – роликовая однорядная, в – роликовая двухрядная, г – роликовая с изогнутыми пластинами, д – зубчатая, е – фасонозвенная крючковая, ж – фасонозвенная штыревая.
Назначение. Цепные передачи относится к механическим передачам зацепления с гибкой связью и применяют для передачи вращательного вращения между валами расположенным на значительных расстояниях и при необходимости обеспечить постоянное передаточное отношение. Цепная передача состоит из расположенных соосно на некотором расстоянии друг от друга звездочек, и охватывающей их цепи. Вращение ведущей звездочки преобразуется во вращение ведомой благодаря сцеплению цепи с зубьями звездочек. В связи с вытягиванием цепей по меpe их износа натяжное устройство цепных передач должно регулировать натяжение цепи. Это регулирование, по аналогии с ременными передачами, осуществляют либо перемещением вала одной из звездочек, либо с помощью регулирующих звездочек или роликов.
Читать также: Проверка реле регулятора генератора ваз 2110
Преимущества. Благодаря зацеплению отсутствует скольжение тягового органа. Возможность передачи движения между валами на большие расстояния (до 8М). Меньшие габариты, чем у ременных передач, особенно по ширине. Меньшие нагрузки на опоры валов передачи. Возможность передачи вращения одной цепью нескольким валам. Больший КПД.
Недостатки. Повышенный шум и вибрации вследствие удара звеньев цепи по звездочкам, которые повышаются с увеличением ее скорости. Увеличение шага цепи в процессе эксплуатации в связи с ее износом. Необходимость устройств для натяжения цепей. Отсутствие жидкостного трения в шарнирах увеличивает их износ поэтому необходима смазка периодическая или постоянная. Скорость цепи неравномерна, особенно при малых числах зубьев звездочек, что создает дополнительные динамические нагрузки и колебания передаточного числа.
Сферы применения. Цепные передачи применяют в транспортных, сельскохозяйственных, строительно-дорожных, горных и нефтяных машинах, а также в металлорежущих станках.
По мощности передачи применяются при 100КВт, (в некоторых передачах до 3000КВТ), по окружной скорости – 15М/с, по передаточным числам 7, КПД цепных передач 0,94…0,97.
Геометрический расчет. Центры шарниров цепи при зацеплении с зубьями звездочки располагаются на делительной окружности звездочек, который определяется
, (13.1)
Где Р – Шаг цепи; – Число зубьев звездочки.
Для приводных цепей зубья звездочек определяют все размеры зубьев, а также диаметр вершин И впадин зубьев этих звездочек (рис. 78).
Минимальное межосевое расстояние Атіп Цепной передачи принимают в зависимости от передаточного числа И Передачи и условия, что угол обхвата цепью меньшей звездочки составляет не менее 120°, т. е. при И Расчет цепной передачи – 3.3 out of 5 based on 11 votes
Цепные передачи
Общие сведения о цепных передачах
Цепная передача относится к передачам зацеплением с гибкой связью. Мощность в цепной передаче посредством многозвенной шарнирной цепи передается от ведущей к ведомой звездочке, размещенных на параллельных валах.
***
Классификация цепных передач
Цепные передачи классифицируют по типу применяемой цепи. В настоящее время применяют роликовые, втулочные и зубчатые цепи, которые, в свою очередь, могут быть однорядными и многорядными.
В роликовых и втулочных цепях зацепление звеньев со звездочкой осуществляется через ролик или втулку, при этом долговечность цепи возрастает, но возрастает ее масса и стоимость.
Зубчатые цепи набирают из пластин, при этом большое значение на эксплуатационные качества цепи имеет конструкция шарнира. В конструкцию входит направляющая пластина, предотвращающая сползание цепи со звездочки.
По сравнению со втулочными зубчатые цепи работают более плавно, обеспечивают большую кинематическую точность (плавность хода передачи), могут передавать бóльшую мощность, имеют высокий КПД, но их масса и стоимость значительно выше.
В зависимости от типа применяемой цепи зависит конструкция звездочек цепной передачи. Звездочки для втулочной и роликовой цепи представлена на рис. 2 слева, звездочка для зубчатой цепи – справа.
***
Достоинства цепных передач
По сравнению с зубчатыми передачами: Преимущество цепных передач в сравнении с зубчатыми заключается в том, что они способны передавать движение между валами при значительных межосевых расстояниях (до 8 м).
По сравнению с ременными передачами: По сравнению с ременными передачами (передачами трением) цепные передачи (передачи зацеплением) выгодно отличаются компактностью, способностью передавать бóльшие мощности при одинаковых размерах, постоянством передаточного числа и меньшей требовательностью к предварительному натяжению цепи (иногда предварительный натяг для цепных передач не применяется). Кроме того, цепные передачи устойчиво работают при малых межосевых расстояниях между звездочками, тогда как ременная передача может пробуксовывать при малых углах обхвата шкива ремнем.
К достоинствам цепных передач можно отнести высокий КПД и безотказность при работе в условиях частых пусков и торможений.
***
Недостатки цепных передач
1. Значительный шум и вибрация при работе вследствие удара звена цепи о зуб звездочки при входе в зацепление, особенно при малых числах зубьев и большом шаге (этот недостаток ограничивает применение цепных передач при больших скоростях).
2. Сравнительно быстрое изнашивание шарниров цепи, необходимость применения системы смазывания и установки в закрытых корпусах.
3. Удлинение цепи вследствие износа шарниров и сход ее со звездочек, что требует применения натяжных устройств.
4. По сравнению с зубчатыми передачами цепные передают движение менее плавно и равномерно.
***
Область применения цепных передач
Цепные передачи находят широкое применение во многих областях машиностроения, конструкциях сельскохозяйственных и дорожных машин, станкостроении и т. д. Их применяют в станках, мотоциклах, велосипедах, промышленных роботах, буровом оборудовании, подъемно-транспортных, строительно-дорожных, сельскохозяйственных, полиграфических и других машинах для передачи движения между параллельными валами на значительные расстояния, когда применение зубчатых передач нецелесообразно, а ременных невозможно.
Цепные передачи наибольшее применение получили для передачи мощностей до 120 кВт при окружных скоростях до 15 м/сек.
***
Таблица соответствия приводных звездочек
| Описание | Маркировка звездочки по ГОСТ | Стандарт исполнения звездочки | Маркировка звездочкиMartin Sprocket | МаркировказвездочкиSATI | Маркировка звездочки SKF | Маркировка Механик-Техно |
|---|---|---|---|---|---|---|
| Плоская звездочка под расточку для цепи 08B-1, шаг 12,7, количество зубьев 30, без ступицы, зубья не закаленные | ПР-12,7 | DIN 8187 | 08A30 | 1/2″x5/16″ cod.CS09030 | PHS 08B-1A30 | 08A-30 |
| Плоская звездочка под расточку для цепи 40-1, шаг 12,7, количество зубьев 30, без ступицы, зубья не закаленные | ANSI | 40A30 | 1/2″x5/16″ cod.CS09A30 | PHS 40-1A30 | 40A1-30 | |
| Плоская звездочка под расточку для цепи 08B-1, шаг 12,7, количество зубьев 30, без ступицы, зубья закаленные | ПР-12,7 | DIN 8187 | 08A30H | 1/2″x5/16″ cod.CS09030 | PHS 08B-1AH30 | 08A-30H |
| Звездочка со ступицей под расточку для цепи 10B-1, шаг 15,875, количество зубьев 10, зубья не закаленные | ПР-15,875 | DIN 8187 | 10B10 | 5/8″x3/8″ cod.PS10010 | PHS 10B-1B10 | PB10B-1-10 |
| Звездочка со ступицей под расточку, для цепи 50-1, шаг 15,875, количество зубьев 10, шаг 15,875, зубья не закаленные | ANSI | 50B10 | 5/8″x3/8″ cod.PS10A10 | PHS 50-1B10 | PB50B-1-10 | |
| Звездочка со ступицей под расточку для цепи 10B-1, шаг 15,875, количество зубьев 10, зубья закаленные | ПР-15,875 | DIN 8187 | 10B10H | 5/8″x3/8″ cod.PS10010 | PHS 10B-1BH10 | PB10B-1-10H |
| Звездочка под определенный посадочный диаметр для цепи 12B-1, шаг 19,05, количество зубьев 15, со ступицей, посадочный диаметр 25 , со шпоночным пазом и установочным винтом, зубья не закаленные | DIN 8187 | 12BS15-25 | 3/4″x7/16″ cod.11CB515 | PHS 12BS-1BS15-25 | 12BS15-25 | |
| Звездочка под определенный посадочный диаметр для цепи 60-1, шаг 19,05, количество зубьев 15, со ступицей, со шпоночным пазом и установочным винтом, посадочный диаметр 25, зубья не закаленные | ПР-19,05 | ANSI | 60BS15-25 | 60BS15-25 | ||
| Звездочка под определенный посадочный диаметр для цепи 12B-1, шаг 19,05, количество зубьев 15, со ступицей, со шпоночным пазом и установочным винтом, посадочный диаметр 25, зубья закаленные | DIN 8187 | 12BS15-25H | 3/4″x7/16″ cod.11CB515 | PHS 12BS-1BS15-25 | 12BS15-25H | |
| Звездочка под втулку для однорядной цепи 16B-1, шаг 25,4, количество зубьев 20, зубья не закаленные, втулка 2517 | DIN 8187 | 16BTB20-2517 | 1″/17,02mm.cod.TS 12020 | PHS 16B-1DSA20 | TB16B-1-20-2517 | |
| Звездочка под втулку для однорядной цепи 80-1, шаг 25,4, количество зубьев 20, зубья не закаленные, втулка 2517 | ПР-25,4 | ANSI | 80BTB20-2517 | PHS 80-1TB20 | TB80-1-20-2517 | |
| Звездочка под втулку для однорядной цепи 16B-1, шаг 25,4 ,количество зубьев 20, зубья закаленные, втулка 2517 | DIN 8187 | 16BTB20-2517H | 1″/17,02mm.cod.TS 12020 | PHS 16B-1DSA20H | TB16B-1-20-2517H | |
| Звездочка со ступицей под расточку для двухрядной цепи 20B-2, шаг 31,750, количество зубьев 15, зубья не закаленные | DIN 8187 | D20B15 | 1”3/4 x 1”1/4 cod.PD 15020 | PHS 20B-2B20 | PB20B-2-15 | |
| Звездочка со ступицей под расточку для двухрядной цепи 100-2, шаг 31,750, количество зубьев 15, зубья не закаленные | 2ПР-31,750 | ANSI | D100B15 | 1”1/4 x 3/4”cod.PS 13A20 | PHS 100-2B20 | PB100-2-15 |
| Звездочка со ступицей под расточку для двухрядной цепи 20B-2, шаг 31,750, количество зубьев 15, зубья закаленные | DIN 8187 | D20B15H | 1”3/4 x 1”1/4 cod.PD 15020 | PHS 20B-2B20H | PB20B-2-15H | |
| Звездочка под втулку для двухрядной цепи 16B-2, шаг 25,4, количество зубьев 21, зубья не закаленные, втулка 3020 | DIN 8187 | D16BTB21 | 1” x 17,02 mm. cod TD 12021 | PHS 16B-2TB21 | TB16B-2-21-3020 | |
| Звездочка под втулку для двухрядной цепи для цепи 80-2, шаг 25,4, количество зубьев 21, зубья не закаленные, втулка 3020 | 2ПР-31,750 | ANSI | D80BTB15 | PHS 80-1TB20 | TB80-2-21-3020 | |
| Звездочка под втулку для двухрядной цепи для цепи 16B-2, шаг 25,4,количество зубьев 21, зубья закаленные, втулка 3020 | DIN 8187 | D16BTB21H | 1” x 17,02 mm. cod TD 12021 | PHS 16B-2TB20H | TB16B-2-21-3020H | |
| Звездочка со ступицей под расточку для трехрядной цепи 10B-3, шаг 15, 875, количество зубьев 21, не закаленные | DIN 8187 | E10B21 | 5/8” x 3/8” cod PT 10021 | PHS 10B-3B21 | PB10B-3-21 | |
| Звездочка со ступицей под расточку для трехрядной цепи 50-3, шаг 15,875, количество зубьев 21, зубья не закаленные | 3ПР-25,4 | ANSI | E50B21 | 5/8” x 3/8” cod PT 10A21 | PHS 50-3B21 | PB50B-3-21 |
| Звездочка со ступицей под расточку для трехрядной цепи 10B-3, шаг 15,875, количество зубьев 21, зубья закаленные | DIN 8187 | E10B21H | 5/8” x 3/8” cod PT 10021 | PHS 10B-3B21H | PB10B-3-21H |
