Как пользоваться нивелиром – пошаговая схема
Шаг 1: Установка штатива
Крепежные винты на всех трех ножках штатива необходимо расслабить, после чего каждая опора выдвигается на необходимую длину (эта длина может быть разной, ведь нивелир часто приходится устанавливать на пересеченной местности). Верхнюю часть штатива следует выставить в горизонтальное положение, после чего затягиваются фиксирующие винты на всех трех опорах. Большинство приборов снабжается плавными корректирующими креплениями на каждой “штативной ноге”, ими выполняют точную настройку горизонтальности верхней площадки.
Шаг 2: Монтаж нивелира
Сама нивелирная труба устанавливается на штатив с помощью нескольких крепежных винтов, после чего предстоит поработать датчиками уровня. Вращением регулировочных винтов необходимо добиться точного, центрального положения пузырьковых уровней относительно нанесенных на них линий. Для удобства сначала выставляют пузырек в одном “окошке”, не обращая внимания на другой. Потом настраивают второй уровень, уже отслеживая положение первого, наблюдая, как оно меняется по мере установки. Поэтапно настраивая положение прибора, добиваются его точной горизонтальности на монтажной площадке.
Шаг 3: Фокусировка оптико-механического узла
Перед тем, как работать с оптическим нивелиром, необходимо настроить окуляр выровненной зрительной трубы по зрению оператора. Как известно, острота глаз у разных людей различна, даже если все они не носят очков. Фокусировка стандартного нивелира выполняется следующим образом. Прибор наводят на хорошо освещенный и довольно крупный предмет и оперируют настройками, пока ниточная сетка не будет отображаться на этом предмете максимально четко. Потом эту операцию повторяют на рейках, устанавливаемых в других, уже менее освещенных местах. Эксперименты с настройкой фокусировки на предметах с различной освещенностью помогут при дальнейших измерениях.
Шаг 4: Измеряем и фиксируем наблюдения
Когда прибор установлен горизонтально точно, выровнен и сфокусирован, приступаем к инженерным изысканиям. Две рейки следует выставить впереди и сзади нашего прибора. Передняя будет показывать значение измеряемой высоты, задняя послужит для градуировки значений. Сначала нивелир наводится на черную сторону задней рейки, после фокусировки записывается значение по среднему и дальномерному штриху. Потом производят фокусировку на переднюю (основную) рейку, фиксируется среднее значение по ее красной стороне. Такой метод называется нивелирование по средней линии, отличается высокой точностью результатов и удобством многократных измерений.
С помощью нивелира плоскости придаётся горизонтальное положение. По своему назначению он схож со строительным уровнем, но имеет более сложное устройство и различные функциональные возможности. Лазерные нивелиры очень удобны, так как позволяют с идеальной точностью делать разметку. Ведь лазер ровно рисует яркие линии. В специальных очках их можно увидеть при дневном свете даже на большом расстоянии. Лазерные уровни пользуются спросом среди любителей и профессионалов.
Как привести лазерный уровень в рабочее положение
Это важно – качество разметки напрямую зависит от того, насколько верно расположен лазерный нивелир. Поэтому нужно и место подходящее для него найти, и установить его надлежащим образом
Существует ряд требований, необходимых для полноценной работы прибора:
Шаг 1. На пути следования лучей лазера не должно быть никаких препятствий. Иначе эффект преломления приведет к прерыванию спроецированной линии.
Шаг 2. Располагать лазерный уровень нужно на оптимальном расстоянии до объекта. Допустимый максимум указан в инструкции, и превышать его не следует. Уменьшение расстояния снижает вероятность погрешности, поэтому при возможности старайтесь ставить прибор поближе. Допустимый максимум может быть увеличен при использовании специального приемника лучей. Такой опцией пользуются, когда объект находится на большом расстоянии.
Шаг 3. Во время работы нивелир должен находиться на ровной плоскости (подойдет поверхность стола), штативе или специальном держателе. Его следует надежно зафиксировать , так как полная неподвижность прибора – гарантия получения точных данных. Не допускаются никакие сотрясения и перемещения.
Шаг 4. Перед началом измерений выравниваем нивелир по горизонту. Для этого используем встроенный в прибор пузырьковый уровень. У ряда моделей имеется функция самовыравнивания. Она действует так: до тех пор, пока прибор не будет стоять ровно, подается сигнал. Нет сигнала – значит, всё хорошо и прибор установлен ровно.
Шаг 5. Предварительно нужно предупредить находящихся поблизости людей о предстоящих работах. Животных тоже следует увести или унести. Ведь случайное попадание лазера в глаза может их травмировать.
Шаг 6. Вот, собственно, и все рекомендации. Когда они будут соблюдены, можно включать уровень и производить необходимые работы.
Как выбрать оптический нивелир – определяемся с классами инструмента
Определяясь с задачей, как выбрать нивелир, надо учитывать, какая требуется точность измерений. А зависеть это будет от уровня проводимой геодезической работы. В нашей стране нивелиры подразделяются на несколько классов. Если требуется главная высотная основа, то тогда это 1 и 2 классы приборов. Если необходимо выполнить работы с наивысшей точностью, нужны приборы 1 класса. Высокий результат можно получить только с самым современным геодезическим прибором. Именно они позволяют воспользоваться соответствующими методами измерений.
Новейшие технологии, которые используются при создании приборов 1 класса, помогают не только избегать стандартных и наиболее частых ошибок, но и небольших погрешностей во время работы. Это все относится к высокоточному оптическому нивелиру. Данный прибор оснащен плоскопараллельной пластинкой, а это его основной составной элемент. Также имеется компенсатор или похожая деталь, которая является контактным уровнем. Часто это пузырек, который всегда можно различить во вращающейся зрительной трубе. Все это приборы вида Н-05, NI-002 и NI-004.
Нивелиры класса 2 тоже выполняют качественные работы. Они также относятся к высокоточным оптическим нивелирам и имеют плоскопараллельные пластины. Оснащены приборы и компенсаторами (Т-контактным уровнем). Чаще их используют там, где нужен необходимый уровень точности. Это такие приборы, как Н1, Н-05, NI-002, NI-004 и NI-007. Приборы класса 3 – тоже оптические, только со встроенным компенсатором. Приборы класса 4 – бывают либо только с уровнем, либо только с компенсатором. Их обычно используют там, где точность не особа важна, нужно лишь примерно расставить черные и красные отметки.
4.4.1. Разбивка линии заданного уклона с помощью нивелира
Горизонтальным лучом визирования
Проектную отметку НВконечной точки В вычисляют по формуле:
и выносят ее в натуру с помощью нивелира, как было сказано выше. При этом отметка горизонта нивелира определяется по формуле:
,
где а – отсчет по черной стороне рейки на исходной точке А. Отсчет по рейке на точке В определяют по формуле:
Отметку точки В фиксируют на местности верхним срезом кола, забиваемого на такую глубину, чтобы отсчет по рейке был равен «b» (см. рис. 4.6, а).
Промежуточные точки 1, 2, 3….к, выносят по их отстояниям d1, d2,d3….dkот начальной точки и вычисляют соответствующие отсчеты на рейках по формуле:
,
где b – отсчет по рейке в данной точке; а – отсчет по рейке в начальной точке, i
– заданный уклон, d – расстояние от начальной точки до данной. Знак «плюс» берется при отрицательном уклоне, а знак «минус» – при положительном.
Рис. 4.6. Схемы разбивки линии заданного уклона: а) нивелиром; б) наклонно установленным нивелиром; в) теодолитом; г) с помощью визирок
Пример.
Пусть требуется разбить линию длиной 100 м с уклоном i = +0,004, поделенную на участки d1, d2, d3,d4, соответственно равные 30, 50, 80 и 100 м (рис 4.6, а) и НА= 50,00 м.
От начальной точки А на линию А–В в указанных точках забиваются колья так, чтобы они располагались своими торцами несколько выше проектного положения.
Зная отметку исходной точки А и длину линии, вычисляют проектную отметку НВконечной точки В:
и выносят ее в натуру. Для этого устанавливают нивелир посередине линии, наводят трубу на рейку, стоящую в начальной точке, и производят по ней отсчет «а», например равный 1200 мм (рис.4.6,а), и выносят отметку горизонта прибора:
,
тогда отсчет по рейке в точке «В» будет равен:
Отсчеты по рейкам на всех остальных точках рассчитываются по формуле: .
В нашем примере отсчеты на последующих точках от начала должны убывать.
Так отсчеты в точках 1, 2, 3 и В соответственно должны быть равны 1080, 1000, 0880, 0800 мм.
Следовательно, колышки в каждой точке забиваются настолько, чтобы отсчеты по рейке были равны вычисленным.
Наклонным лучом визирования
При малых уклонах ускорение работы достигается установкой нивелира в наклонное положение (рис. 4.6,б). Нивелир ставят как можно ближе к проектной линии так, чтобы два его подъемных винта располагались по направлению, ей параллельному. Действуя подъемными винтами, наклоняют нивелир, добиваясь, чтобы отсчеты по рейкам, установленным на кольях, закрепляющих концы проектной линии, были одинаковы. Устанавливают рейку в любой точке створа АВ и, поднимая или опуская ее, добиваются, чтобы отсчет был равен отсчету на конечных точках. Эту линию закрепляют кольями, забивая их на соответствующую глубину.
Как пользоваться нивелиром — пошаговая схема
Шаг 1: Установка штатива
Крепежные винты на всех трех ножках штатива необходимо расслабить, после чего каждая опора выдвигается на необходимую длину (эта длина может быть разной, ведь нивелир часто приходится устанавливать на пересеченной местности). Верхнюю часть штатива следует выставить в горизонтальное положение, после чего затягиваются фиксирующие винты на всех трех опорах. Большинство приборов снабжается плавными корректирующими креплениями на каждой “штативной ноге”, ими выполняют точную настройку горизонтальности верхней площадки.
Шаг 2: Монтаж нивелира
Сама нивелирная труба устанавливается на штатив с помощью нескольких крепежных винтов, после чего предстоит поработать датчиками уровня. Вращением регулировочных винтов необходимо добиться точного, центрального положения пузырьковых уровней относительно нанесенных на них линий. Для удобства сначала выставляют пузырек в одном “окошке”, не обращая внимания на другой. Потом настраивают второй уровень, уже отслеживая положение первого, наблюдая, как оно меняется по мере установки. Поэтапно настраивая положение прибора, добиваются его точной горизонтальности на монтажной площадке.
Шаг 3: Фокусировка оптико-механического узла
Перед тем, как работать с оптическим нивелиром, необходимо настроить окуляр выровненной зрительной трубы по зрению оператора. Как известно, острота глаз у разных людей различна, даже если все они не носят очков. Фокусировка стандартного нивелира выполняется следующим образом. Прибор наводят на хорошо освещенный и довольно крупный предмет и оперируют настройками, пока ниточная сетка не будет отображаться на этом предмете максимально четко. Потом эту операцию повторяют на рейках, устанавливаемых в других, уже менее освещенных местах. Эксперименты с настройкой фокусировки на предметах с различной освещенностью помогут при дальнейших измерениях.
Шаг 4: Измеряем и фиксируем наблюдения
Когда прибор установлен горизонтально точно, выровнен и сфокусирован, приступаем к инженерным изысканиям. Две рейки следует выставить впереди и сзади нашего прибора. Передняя будет показывать значение измеряемой высоты, задняя послужит для градуировки значений. Сначала нивелир наводится на черную сторону задней рейки, после фокусировки записывается значение по среднему и дальномерному штриху. Потом производят фокусировку на переднюю (основную) рейку, фиксируется среднее значение по ее красной стороне. Такой метод называется нивелирование по средней линии, отличается высокой точностью результатов и удобством многократных измерений.
Привет, всем, в статье как пользоваться нивелиром рассмотрим для чего этот прибор нужен на стройке и как с ним работать.
Нивелир это прибор для выноса или определения высотных отметок, проверки ровности поверхности путем определения одной точки над другой горизонтальным лучом. Нивелиры делятся на лазерные и оптические и по точности измерения на точные и высокоточные.
За всю мою рабочею практику, лазерными нивелирами я пользовался редко и то в помещениях. На строительной площадке работают в основном только с оптическими нивелирами.
Преимущества лазерного нивелира перед оптическим в том, что с ним можно работать одному человеку. С оптическим нивелиром работают два человека, один снимает показания другой ставит рейку в точках съемки.

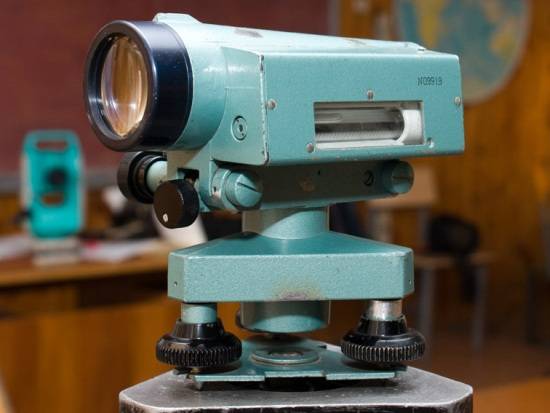

Оптический нивелир состоит из зрительной трубы, цилиндрического уровня, подставки для зрительной трубы с тремя подъемными винтами – тригер.
На стройке нивелир главный прибор по измерению высотных отметок, начиная с производства земляных, бетонных и некоторых видах отделочных работ. Работа с нивелиром начинается с самого начала строительства объекта.
Нивелирная съемка при строительстве минифутбольного поля
Стройка объектов на площадке начинается с геодезистов. Если вы строите свой дом, то начинаете с геодезичекой разбивки, выноса осей здания и высотных отметок. Следующим этап надо вычислить глубину котлована, под изготовление фундаментов и здесь без нивелира не обойтись.
Или надо сделать ровные бетонные полы или стяжку. Планировка полов начинается с выравнивания основания, которое может быть из щебня или песка в зависимости от проекта.
Один кубический метр бетона сегодня на рынке примерно стоит 5000 рублей и если плохо спланировать песком основание и залить бетонную плиту с перерасходом в 2-3 сантиметра, то это будет финансово затратно.
На 500 квадратных метров перерасход бетона равен 500 м2 х0.03 м =15м3, это будут не учтенные расходы. Чтоб не было таких убытков, обязательно надо делать нивелирную съемку на всех этапах подготовки основания.
Способ №1
Для изготовления простого прибора нужно заранее подготовить все составляющие и инструменты:
- брусок деревянный 8х3х2 см;
- батарейку «крона» или аналог на 9В с коннектором под контактный разъем;
- модуль лазерный на 3-5 В с красным лучом;
- 2 батарейки CR2032 с пластиковым держателем с клеммами;
- половинку круглого зеркальца;
- небольшой двигатель постоянного тока (5-12В);
- паяльник и припой;
- медную проволоку;
- ножовку по металлу;
- пистолет для термоклея со стержнем;
- линейку;
- маркер;
- изоленту.
Порядок действий
Вначале отделяют от бруска кусок указанного размера, который послужит основой нивелира. С помощью нескольких отрезов проволоки стыкуют пластиковый держатель с клеммами и модуль, учитывая полярность. Аналогичным образом поступают с коннектором батарейки и двигателем.
Далее зеркальце проклеивают изолентой, чтобы не допустить повреждения поверхности. С тыльной стороны с помощью линейки находят середину, помечают маркером и по отметке приклеивают вал движка термоклеем.
Затем этим же клеем фиксируют «крону» на конце бруска, а двигатель с зеркалом – с торца. Вал двигателя нужно расположить за пределами бруска, иначе зеркало не сможет двигаться вокруг оси.
Важно! Лазерный модуль с держателем батарейки наклеивают последним, причем действуют как можно аккуратнее, ведь от ровности будет зависеть точность линий луча на разных поверхностях. После снимают изоленту с зеркала, вставляют 2 батарейки CR2032 в отсек для них. Для работы с нивелиром нужно подключить питание, направить луч на стену или потолок и оценить результат
Для работы с нивелиром нужно подключить питание, направить луч на стену или потолок и оценить результат
После снимают изоленту с зеркала, вставляют 2 батарейки CR2032 в отсек для них. Для работы с нивелиром нужно подключить питание, направить луч на стену или потолок и оценить результат.
При закреплении нивелира на пузырьковом уровне и регулировки его положения относительно базы можно получить отлично различимую отметку. Работать с таким прибором можно по гипсокартону, плитке, ламинату и другим основаниям.
Выбираем нивелир
Проверка ровности на большой площади стены.
Перед тем как обзавестись лазерным нивелиром, необходимо обдумать несколько вопросов. Важнейший из них касается функциональности прибора. Как уже говорилось, самые простые модели просто проецируют изображение в виде креста. Некоторые производители (Skill, например) предлагают такие инструменты по довольно доступной цене – около 1000 руб. Но у дешевых лазерных нивелиров есть один недостаток: они генерируют слабое излучение, поэтому при большом расстоянии или ярком освещении картинка на объекте может быть почти невидимой.
У моделей профессионального уровня луч достаточно яркий и «дальнобойный», но и цена у них повыше – от 2000 руб. Зато такие нивелиры могут выполнять задачи, о которых мы сказали выше, «показывать» несколько линий-ориентиров, делать развертку луча и т.д. К ним же относятся ротационные нивелиры, в которых можно задавать частоту генерации луча. Все эти «примочки» понадобятся тем, кто планирует сложные работы, например, устройство перегородок или монтаж замысловатых потолочных конструкций.
Полезным является импульсный режим, который позволяет сэкономить заряд источников питания, продлив тем самым срок их службы. Если инструмент предполагается использовать на больших дистанциях, выбирайте модель с оптическим визиром, который позволит осуществить точное прицеливание.
Основные функции бытового лазерного нивелира.
Следующее, на что необходимо обратить внимание, это комплектация прибора. И здесь в первую очередь следует подумать о безопасности собственного здоровья
Дело в том, что лазерный луч нивелира, хоть бюджетного, хоть премиум-класса при попадании на роговицу или сетчатку глаза может вызвать серьезные нарушения. С учетом этого можно порекомендовать приобретение моделей, в комплекте с которыми поставляются защитные очки. Такая покупка оправдана еще и тем, что в них луч кажется более ярким.
Помимо защитных очков, в комплекте с лазерным нивелиром могут поставляться штатив, мишени для настройки, магнитные или настенные фиксаторы, детекторы (приемники) излучения, чехол (у дорогих моделей – противоударный бокс), зарядное устройство и аккумуляторы. Детекторы могут понадобиться в тех случаях, если изображение необходимо проецировать на большие расстояния или в условиях яркого освещения (например, на улице), когда визуальный контроль его становится затруднительным. Приемник обладает повышенной чувствительностью к лазерному излучению и как только зафиксирует его – тут же просигнализирует. Изделия с расширенной комплектацией часто помечаются словом SET
Инструкцией, в которой излагаются правила пользования нивелиром, снабжаются все приборы, но очень важно, насколько понятной она будет для вас. Лучше всего выбирать нивелир с руководством по эксплуатации на русском языке, особенно если прибор имеет широкий набор функций
Лазерный нивелир, оснащенный автоматическими функциями, быстро производит измерения.
Часто бывает так, что тот или иной аксессуар в комплекте с понравившейся вам моделью не поставляется, поэтому его приходится докупать отдельно
Здесь очень важно уточнить его совместимость с вашим нивелиром. Это касается не только очков и детекторов, но и мишеней и даже креплений
К «неродным» штативам иногда приходится докупать переходники.
При покупке нивелира мы рекомендуем обращать внимание на тех производителей, которые уже успели зарекомендовать себя на рынке. Совсем не обязательно, что их продукция непременно будет относиться к среднему или дорогому сегменту
Неплохие «бюджетники» выпускают компании X-Line, Condtroll, ADA Instruments. Если вас интересуют более серьезные варианты, обратите внимание на нивелиры от Leicae или Bosch
Совсем не обязательно, что их продукция непременно будет относиться к среднему или дорогому сегменту. Неплохие «бюджетники» выпускают компании X-Line, Condtroll, ADA Instruments
Если вас интересуют более серьезные варианты, обратите внимание на нивелиры от Leicae или Bosch
Стоимость оптических нивелиров.
Для строительства своего дома, забора или планирования участка не обязательно приобретать дорогостоящий нивелир. Описываемый нивелир я приобретал что-то около 14000 руб. правда это было давно, сейчас же цена оптических нивелиров начинается где-то от 7000 рублей (вот ссылка на подборку бюджетных оптических нивелиров на Яндекс Маркете ). Несомненный плюс этих устройств — это то, что работать с ним можно в отличии от лазерных нивелиров , практически при любой погоде, главное, что бы было видно рейку . Можно, конечно, воспользоваться старым добрым гидроуровнем, но кто пользовался тот знает какая это морока.
Удачи вам и подписывайтесь на канал Построить дом , жмите пальчик вверх если статья была полезной. Спасибо.
Как работать с нивелиром
У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.
Основные функции нивелира (построителя плоскостей) бытового класса
Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.
При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.
Использование при работах на полу
Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.
Горизонтальная плоскость отображается на стенах
Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.
При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.
Как пользоваться лазерным уровнем для укладки плитки на полу
Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете укладывать плитку и, по видимой на полу линии, выравниваете шов.
Что может делать на стенах
Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:
- Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен.
- По той же методике можно проверить вертикальность углов.
- Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т.д.
- Получить перекрестие для укладки плитки на стену.
- Иметь вертикальную линию, чтобы правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
- Проверить вертикальность откосов на окнах или дверях.
- Отметить линию для прокладки электропроводки.
Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.
Видео-уроки по работе с лазерным нивелиром (уровнем)
Виды нивелиров
Сегодня прямо ответить на вопрос, что же такое нивелир, не так просто, как еще с десяток лет тому назад. Тогда под этим названием подразумевался оптический прибор, напоминающий небольшую подзорную трубу, закрепляемую на треноге, в которую были хорошо видны метки на рейке, находящейся на большом расстоянии от прибора. Ее, по указанию оператора, помощник устанавливал в различных точках участка. Изображение в нем было перевернутым, что составляло определенное неудобство для снятия замеров. Но прибор отличался исключительной надежностью, что позволило ему дожить до наших дней.
Но вместе с тем на рынок вышли более удобные в использовании нивелиры, да в таком ассортименте, что разбираться в их многообразии легче с использованием сравнительной таблицы.
Из нее мы вычленим 2 главные группы. А это:
- оптические;
- лазерные.
Оптические нивелиры пополнились широкой линейкой нивелиров прямого действия, где изображение не перевернуто вверх ногами, а также цифровыми нивелирами, в которых человеческая функция ведения журнала нивелирования и произведение расчетов превышений уровней стала выполняться самим прибором. Человек же должен только нажать кнопочку при наведении на линейку и в самом конце считать готовый журнал с памяти нивелира.
Но, все же, все оптические нивелиры предусматривают наличие у оператора хоть небольших знаний о работе с ними.
Лазерные же нивелиры настолько просты в использовании, что для их использования специальные навыки не нужны, главное, чтобы прибор был четко выверен и настроен.
Лазерный луч такого нивелира рисует четкую светящуюся линию в различных плоскостях, что радикально упрощает все построения и расчеты. А в тандеме с обычной рулеткой, такой прибор позволяет с легкостью выполнить все задачи традиционного нивелира и даже более.
Единственным, но ощутимым недостатком лазерных нивелиров является их ограниченное использование ясным солнечным днем, но самые мощные модели минимизируют этот фактор, а наши кулибины нашли изящный и простейший выход из данной ситуации.

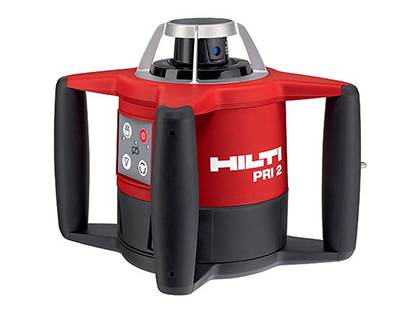

Такие нивелиры бывают позиционными и ротационными. Второй отличается от первого наличием серводвигателя, закрепленного на подвесе, который вращает преломленный в призме под углом 900 лазерный луч вокруг своей оси.
Точность такого прибора – выше.
Собственно, все лазерные нивелиры таковыми являются только в соединении с измерительной рейкой, а без нее они – лазерные уровни, но на практике, последними принято считать маломощные приборы, используемые внутри помещений.
Большинство современных нивелиров являются самовыравнивающимися (естественно – в определенных пределах отклонений от горизонтали), но сохранились и уровенные модели, где установка производится по уровням, но с этим мы разберемся ниже.
Различие по классам точности для наших видов нивелирования большого значения не имеет, поэтому их описание мы сознательно опустим.
Как пользоваться цифровым нивелиром
Нивелир цифрового типа имеет отличия от остальных конструкций только в отношении управления.
Как пользоваться цифровым нивелиром
Устройство имеет полноценную панель управления, карту памяти и ряд функций. В остальном он очень похож на обычный нивелир:
- подготовить прибор к работе: ослабить крепление и отрегулировать положение ножек штатива;
- установка прибора так надежно, как только возможно: при работе на грунте – вдавить посильнее, на твердой поверхности – закрепить без возможности сдвига;
- поверхность штатива под сам прибор следует разместить как можно ровнее;
- прибор размещается на штативе, его выравнивают по горизонтали – для этого существует пузырьковый уровень;
- выполняется фокусировка оптической системы – перед прибором располагается белый лист бумаги или комплектная рейка, после чего установленное программное оснащение по команде или автоматически произведет самонастройку;
- для замеров следует разместить перед объективом рейку и нажать на соответствующую кнопку панели управления.
Все возможности аппарата прописаны в сопроводительной документации. Рекомендуется следовать изложенному, а после длительной перевозки или хранения – выполнять перенастройку. Обращение с ним требуется бережное.
Ремонт лазерного нивелира своими руками
Нивелир может подвергаться тряске и падению. Это влияет на точность работы. Появляется большая погрешность или вовсе пропадает лазерный луч. Можно самостоятельно разобрать прибор и осмотреть его на наличие видимых дефектов. Если таковые не имеются, то проведите регулировку.
- Извлеките батарейки или аккумулятор. Открутите крепёжные болты. Аккуратно разъедините части корпуса.
Проводки нивелира очень тонкие
Смещение всех плоскостей влево
Горизонтальная линия сдвинута
Шестигранники и отверстия для регулировки
Дуга вместо линии
Регулировочные винтики при образовании дуги
Видео: Восстановление сбитых настроек лазерного уровня
Соблюдая правила подготовки к работе, производя проверку и настройку прибора, вы сможете делать точную разметку. Более подробные рекомендации для вашей модели нивелира есть в инструкции. Следуя им, вы избежите ошибок, дальнейших переделок работы и получите хороший результат. Первое изучение инструкции может занять продолжительное время. Но потом вы усвоите алгоритм. Ваши действия дойдут до автоматизма, что позволит делать разметку очень быстро.
Привет, всем, в статье как пользоваться нивелиром рассмотрим для чего этот прибор нужен на стройке и как с ним работать.
Нивелир это прибор для выноса или определения высотных отметок, проверки ровности поверхности путем определения одной точки над другой горизонтальным лучом. Нивелиры делятся на лазерные и оптические и по точности измерения на точные и высокоточные.
За всю мою рабочею практику, лазерными нивелирами я пользовался редко и то в помещениях. На строительной площадке работают в основном только с оптическими нивелирами.
Преимущества лазерного нивелира перед оптическим в том, что с ним можно работать одному человеку. С оптическим нивелиром работают два человека, один снимает показания другой ставит рейку в точках съемки.
Оптический нивелир состоит из зрительной трубы, цилиндрического уровня, подставки для зрительной трубы с тремя подъемными винтами – тригер.
На стройке нивелир главный прибор по измерению высотных отметок, начиная с производства земляных, бетонных и некоторых видах отделочных работ. Работа с нивелиром начинается с самого начала строительства объекта.
Нивелирная съемка при строительстве минифутбольного поля
Стройка объектов на площадке начинается с геодезистов. Если вы строите свой дом, то начинаете с геодезичекой разбивки, выноса осей здания и высотных отметок. Следующим этап надо вычислить глубину котлована, под изготовление фундаментов и здесь без нивелира не обойтись.
Или надо сделать ровные бетонные полы или стяжку. Планировка полов начинается с выравнивания основания, которое может быть из щебня или песка в зависимости от проекта.
Один кубический метр бетона сегодня на рынке примерно стоит 5000 рублей и если плохо спланировать песком основание и залить бетонную плиту с перерасходом в 2-3 сантиметра, то это будет финансово затратно.
На 500 квадратных метров перерасход бетона равен 500 м2 х0.03 м =15м3, это будут не учтенные расходы. Чтоб не было таких убытков, обязательно надо делать нивелирную съемку на всех этапах подготовки основания.
Переход в рабочее положение
Правильная установка и обеспечение подходящих условий работы – основные задачи, которые нужно решить, чтобы получить отличные результаты на этапе выполнения разметки стен, пола.
Другие нюансы:
- Работать с нивелиром рекомендуется на определенном расстоянии от нужной поверхности, дополнительно следует учитывать и допустимый минимум приближения устройства, так как это может значительно ухудшить качество измерений
- Установка лазерного уровня выполняется на выбранном участке лишь в том случае, если между нивелиром и поверхностью стен отсутствуют любые предметы, в противном случае луч будет преломляться, и уровень не позволит проверить степени кривизны поверхности
- Работа должна производиться при условии полной неподвижности аппарата, его располагают на горизонтальной поверхности, лучше всего для этой цели задействовать специальные приспособления (штатив, подставка)
- Нивелир в большинстве исполнений имеет функцию самовыравнивания по горизонту, а дополнительно в конструкции предусматривается пузырьковый уровень.
Кроме всего прочего, установка и дальнейшая работа должна выполняться на участке при условии, что люди были предупреждены об этом и по близости нет животных, так как есть вероятность попадания луча на слизистые оболочки зрительных органов.
