Пошаговая инструкция: как сделать барбекю из кирпича своими руками

Фундамент под барбекю из кирпича

Степень солидности фундамента зависит от будущих размеров печи. Чем она больше, чем тяжелее, тем больше стараний надо вложить в устройство основания.

Необходимые материалы и инструменты:

  • приспособления для разметки – колышки, шнур, угольник, обычная или лазерная рулетка;
  • шанцевый инструмент – лопата, кирка (для каменистой почвы), грабли для разравнивания засыпки;
  • трамбовка;
  • гравий, щебень (можно вторичный, из строительного боя), песок или галька для отсыпки подушки;
  • при желании устроить бетонное основание – цемент для приготовления раствора и арматура.

Важно: перед тем, как начинать работы, необходимо уточнить глубину промерзания грунтов для данной местности! Пренебрегать общим для любых оснований правилом о закладке фундамента ниже глубины промерзания можно только в двух случаях: для очень легких сооружений (конструкция барбекю №1) или при каменисто-песчаных либо скальных грунтах. На скальном грунте фундамент можно не устраивать, разве что с целью получения ровной горизонтальной площадки для кладки.. Порядок действий:

Порядок действий:

  1. разметка будущего фундамента. Размер зависит от габаритов печи, рассчитывается как прямоугольник (реже как более сложная фигура), длина и ширина которого превышает длину и ширину печи на 10…20%. Размеры можно увеличивать, но не уменьшать! Если планируется рядом с печью поставить разделочный или обеденный стол или вообще устраивается печь в беседке – габариты определяются индивидуально. Разметку выполняют, втыкая колышки в грунт и связывая их шнуром (бечевой). Правильность углов и строгая параллельность сторон здесь не слишком принципиальны, но лучше все-таки выдержать нормальную геометрию участка под фундамент;
  2. удаление грунта из размеченного котлована. Глубина котлована определяется запланированной глубиной заложения фундамента (от 10…15 см для легких печей и песчано-каменистых грунтов до 1,7…2 м для тяжелых конструкций на плывущих грунтах или вечной мерзлоте);
  3. выравнивание стен котлована (при необходимости) и установка опалубки (если планируется заливка бетоном). Подробнее о бетоне для заливки и опалубке здесь;
  4. засыпка песчано-гравийной подушки. Количество слоев и их толщина зависит от выбранной глубины и типа фундамента;
  5. устройство гидроизоляции в два-три слоя рубероида;
  6. установка армирующей сетки. Информация о типах и сортах арматуры здесь;
  7. заливка бетона (марка М200…М300). Раствор для заливки готовится так же, как для фундамента любого сооружения.

Начинать кладку печи можно только после того, как бетон наберет прочность 50% и более.

Важно: если основание под барбекю выполняется без заливки, только на подушке из гравия/щебня/песка, необходима тщательная трамбовка подушки.

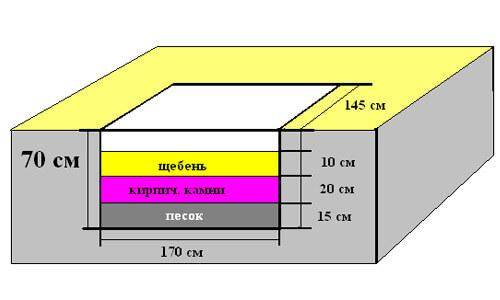

Ниже показаны варианты укладки слоев фундамента под печь.

Если планируется большой барбекю комплекс из кирпича с площадкой для отдыха, лучше сразу организовывать трамбованную площадку с отдельным фундаментом под печь, выполняя ограждение площадки бордюрными камнями. Это позволит удержать насыпь расползания. Хорошо также заранее предусмотреть места для установки опор перголы или навеса.

На подготовленном фундамент/площадке можно начинать выкладку барбекю своими руками.

Мангал из кирпича своими руками: где? из чего?

«Собираясь построить мангал из кирпича своими руками, запаситесь расходными материалами»

Жаровня, построенная из кирпича, – это не просто мангал, это более функциональная конструкция, которую можно использовать:

1. Как гриль.

2. Как барбекю.

Мангал из кирпича можно использовать как гриль

Нередко на каменном мангале готовятся и совершенно посторонние блюда или просто разогревается еда. Чтобы возле необычного арт-объекта с удовольствием собирались домочадцы и гости, нужно позаботиться о некоторых аспектах его обустройства и прежде всего, выбрать место.

Где поставить стационарный мангал?

Поскольку сооружение подобного рода относится к типу пожароопасных, то его не стоит размещать около дома и деревянных хозяйственных построек, имеющихся в каждом дворе.

Рекомендуется оборудовать мангал вдали от хозяйственных построек

Рационально строить мангал в непосредственной близости от беседки, где есть условия для комфортных посиделок. Если таковой на участке не имеется, то можно поместить кирпичный мангал под навес. Последний можно сделать такой ширины, чтобы под ним поместились еще и пара столов со стульями.

Мангал под навесом можно использовать в любую погоду

Обязательно благоустройте площадку для отдыха. Рядом с мангалом не стоит разбивать грядки и цветники. Высокая температура от раскаленных камней уничтожит растительность.

Мангал из кирпича с зоной отдыха

Продумайте, как сделать к площадке удобные подходы. По возможности выложите их тротуарной плиткой. Возле места расположения мангала не должны стоять мусорные баки и обустраиваться отхожие места. Учитывайте розу ветров при выборе места под мангал. Если на местности превалируют ветра определенного направления, то нужно расположить трубу дымохода так, чтобы дым не несло в окна соседних домов.

При установке мангала необходимо учитывать направление ветра

Чем работать?

Собираясь построить мангал из кирпича своими руками, запаситесь расходными материалами. Луше всего использовать в работе шамотный кирпич, связующим раствором для которого станет глиняно-песочная смесь. Глину рекомендуют перед использованием замочить. В тех зонах, где кирпичная кладка не будет подвергаться огненным испытаниям, есть смысл заменить термостойкий камень на простой красный кирпич.

Раствор для кладки мангала из кирпича

В обустройстве жаровни понадобятся металлическая решетка и поддон. Оформить же столешницу практичнее всего плиткой.

Решетка для обустройства жаровни

Уличный мангал стационарной конструкции нужно ставить на солидное основание, следовательно, придется заложить фундамент. Подземная часть мангала не обойдется без опалубки, которую можно соорудить из старых досок или кусков фанеры. Для укрепления основания используется арматура. Заливается опалубка цементно-песочной смесью с камнями и щебнем.

Схема постройки мангала из кирпича

Нужны будут такие элементы из металла как:

1. Задвижки.

Задвижка для дымохода мангала

2. Уголки.

Уголки для сборки мангала

3. Решетки.

Решетка для стационарного мангала из кирпича

4. Листовое железо.

Если в проекте предусмотрена рабочая зона мангала, то на столешницу лучше взять натуральный камень, а вот дверцы тумб можно сделать по своему усмотрению деревянными, пластиковыми, стеклянными или железными.

Столешница мангала из натурального камня

Облегчат работу следующие приспособления и инструменты:

1. Уровень.

2. Мастерок.

3. Лопата.

4. Ведра.

5. Дисковая пила.

6. Автоматическая бетономешалка или обычное цинковое корыто.

Необходимый инструмент для строительства мангала из кирпича своими руками

Не поленитесь разработать проект постройки своего мангала или воспользуйтесь уже готовыми предложениями. С ним не только будет проще выполнять работу, но и появится возможность точно рассчитать количество расходных ресурсов. Обязательно закупаете материалы с небольшим запасом. Он лишним не будет.

Проект постройки мангала из кирпича

Простой кирпичный мангал

Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

Проект и фото готового мангала/барбекю из кирпича

Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.

Подготовка основания

Снимают плодородный слой, если нужно, углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно — виброплитой, если ее нет, металлической или деревянной трамбовкой.

Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается бетоном марки М250. Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

Порядовка (кладочные чертежи) и рекомендации по кладке

Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.

Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки

Это важно для нормальной эксплуатации печи

Порядовка мангала из кирпича (кладочные чертежи)

Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)

После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.

Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.

Нюансы кладки


Керамический полнотелый кирпич марки М-200 Подходящий кирпич – керамический М200. Лучше взять специальный печной вариант. Шамотный не годится, он конфликтует с влагой. Для уличной версии это неприемлемо.

Вид состава, нужного для кладки – глиняно-песчаный с небольшим добавлением цемента. Возможен вариант с применением уже готовой печной смеси. Она не должна быть жароустойчивой и содержать шамот. Замешивание происходит строго по инструктажу. Швы в толщину достигают 3-5 мм. В процессе работы нужно постоянно следить за двумя факторами:

  • вертикальностью стенок,
  • горизонтальностью кладки.

Их соблюдение обеспечит надёжную работу барбекю и мангала.

Началом каждой нечётной линии является целый кирпич, началом чётно линии – половинчатый его вариант.

В шестой и десятой линии кирпичи располагаются боком, позиционируются поперёк главной кладки. В этих же линиях задняя стенка состоит из кирпичей, также поставленных боком. Их должно быть две линии. Идёт перевязка, смещаются швы.

Если вам нужно сделать место для шампуров, на задней стенке позиция кирпича получается аналогичной (боком). В участке для шампуров делается выступ. Впереди устраивается опора – профильная металлическая труба (подходящий вариант для мангалов). Она вырезана под параметр участка и имеет небольшое сечение. В ней создаются выемки для шампуров.

С седьмой линии кладка идёт лишь на половине – это обустройство жарочного отдела. Он получается шире. С левой стороны базируется столик, как раз рядом с печкой. Если вам нужен столик с противоположной стороны, произведите зеркальное отображение данной порядовки.

Как известно, кирпичный монолит притягивает влагу из фундамента. Поэтому начальную линию нужно основательно изолировать от влаги. Можно применить рубероид или гидроизол. Нужно 2 слоя. Можно устроить гидрозащиту между первой и второй линией.

После кладки конструкция отдыхает 1-2 дня, если погода тёплая, если прохладная – 3-5 дней. Потом можно сделать тестовый запуск.

Для защиты конструкции от осадков можно сделать какой-нибудь навес. Также всё ваше сооружение рекомендуется покрыть лаком КО-85 или другим подобным средством для снижения гигроскопичности.

Разновидности мангала из кирпича

Мангал — вид восточной жаровни, где используется тепло от тлеющих углей. Изначально он представлял собой переносную медную чашу с полусферической крышкой.

Современные мангалы сооружаются не только из металла. Для стационарных построек используется керамический кирпич, из которого выкладываются:

  • простые конструкции в виде 2-4 невысоких стенок, служащих подпорками для шампуров, на земляном основании;

более сложные сооружения с печью и дымоходом на капитальном фундаменте;

целые комплексы для приготовления блюд и отдыха вблизи природы.

Вариант мангала из кирпича своими руками каждый хозяин выбирает исходя из своих пожеланий, частоты использования, а также предполагаемого бюджета на строительство. В некоторых случаях он может достигать достаточно внушительной суммы.

Самый простой — чертеж, порядок действий и видео

На ровной площадке выкладываются 2-3 стенки высотой 50-60 см или прямоугольник. Между рядами кирпича укладывают решетку — колосник, на который будут помещаться дрова. При их сгорании зола падает сквозь отверстия решетки и не препятствует теплоотдаче.

Шампуры с кусочками мяса или решетку-гриль для жарки устанавливают на опоры. После полного прогорания углей золу удаляют, снимая колосник. Можно для этой цели в самом низу мангала предусмотреть отверстие или дверцу с задвижкой.

При достаточной высоте стенок мангала удобно устанавливать решетки сразу в 2-3 яруса. Тогда одновременно можно готовить нескольких блюд, а дров и времени уйдет намного меньше.

Жаровня с разделочным столом — чертеж

Если дополнить мангал столешницей, получится удобное место для разделки продуктов, заготовки шампуров или решеток-гриль. Столешницу нужно изготовить из практичного материала — металла, камня, кирпича, устойчивых к атмосферным воздействиям. Поверхность желательно сделать гладкой для упрощения уборки.

При наличии водопровода в столешницу можно встроить мойку. Ниша для дров или полочки внутри стола помогут хранить дрова в сухости, а нужный инвентарь в порядке.

Вариант с дымоходом

Чтобы не вдыхать дым от тлеющих дров, над мангалом устраивается дымоход. Он отводит продукты сгорания на безопасную высоту.

Для изготовления дымохода рекомендуется использовать:

  • керамический кирпич;
  • нержавеющие трубы;
  • асбоцементные трубы;
  • жаростойкий бетон.

Дымоход из кирпича — достаточно сложное инженерное сооружение, технология кладки описывается порядово во многих источниках. Если его неправильно сложить, тяги не будет, и дым пойдет в обратном направлении.

Поскольку продукты сгорания имеют высокую температуру, внутренняя часть выкладывается из шамотного кирпича на глиняном растворе, наружная — из обычного на цементно-песчаном.

Для предупреждения попадания осадков в трубу ее верх защищается колпаком. Если сечение трубы достаточно большое, внутри можно подвешивать продукты для копчения, а интенсивность дыма регулировать заслонкой.

Мангал с плитой и мойкой

Такой кухонный комплекс позволит приготовить полноценный обед или ужин из нескольких блюд. В конструктиве кроме мангала столешница с мойкой и плита для казана на дровяном топливе.

Варочная панель заметно усложняет конструкцию мангала. Под плитой устраивается дополнительная камера для дожига топлива. За счет поступления вторичного воздуха сгорание дров и углей происходит более полно, и время приготовления пищи на плите сокращается.

К мойке подключается водопровод и канализация, которая выводится в септик или сточную канаву. На зиму вода сливается из системы, чтобы избежать замерзания труб.

Проекты кирпичных мангалов с печкой

Проект мангала из кирпича с плитой – еще один важный этап и следующий шаг после нахождения правильного места. Вначале нужно продумать конфигурацию и размеры будущей печки. Начать лучше с эскиза, чтобы представить все наглядно.

Проект можно составить самостоятельно, найти готовый вариант в интернете или обратиться к специалистам. Чертеж важен для наглядности и определения последовательности работ, расчета материалов.

Печь мангал с закрытой плитой

Мангал с варочной плитой закрытого типа обустраивается со стенками с боков и сзади. Открыта плита будет только спереди. Одновременно такой мангал может оснащаться духовкой.

Плита для варки закрытого типа привлекательна тем, что еда в ней получается особенной. Приготовление напоминает русскую печь.

Печь мангал с открытой плитой

Мангал с плитой открытого типа привлекателен тем, что на возведение конструкции требуется меньше материала. Еще одно преимущество – больше пространства. Над плитой ничего нет, потому можно использовать емкости любой высоты.

Печь мангал с духовкой плитой

Мангал с духовкой – конструкция с несколькими функциями. На ней можно готовить разные блюда

Важное преимущество – одновременно можно использовать разные отделения конструкции – варить суп на плите, запекать шашлыки на мангале и птицу в духовке

Мангал из кирпича своими руками: фото, чертежи, пошаговая инструкция, видео

Для приготовления шашлыка, барбекю и других блюд на углях необходима специальная печь — мангал. Металлические конструкции обладают целым рядом недостатков: они недолговечны, неудобны, сильно раскаляются и становятся травмоопасными. Каменные печи лишены этих недостатков, поэтому мангал из кирпича на даче давно перестал быть экзотикой.

Где разместить мангал из кирпича на даче

Мангал является источником открытого огня, поэтому при выборе места необходимо учитывать требования правил пожарной безопасности. Обычно мангал из кирпича на даче размещается в зоне отдыха и является постоянным элементом ее интерьера.

При размещении мангала в беседке принимаются дополнительные меры безопасности — выкладываются стенки и свод, наружу выводится труба, и т. д. Если мангал располагается на открытом воздухе, его конструкция упрощается.

Мангал из кирпича на даче своими руками

Пытаясь сэкономить площадь и деньги, некоторые дачники чрезмерно упрощают конструкцию мангала. Такая экономия, как правило, оборачивается разрушением стенок, поэтому к строительству следует подходить ответственно.

Перед началом работ необходимо выполнить проект или нарисовать чертежи. Габариты рабочей зоны мангала должны соответствовать размерам колосниковой решетки для углей и поддона для золы. Подставку для шампуров и решетку для барбекю можно изготовить по месту.

Пошаговая инструкция строительства

1. Для мангала из кирпича на даче необходим надежный фундамент, т.к. земля, замерзая, легко разрушает кладку. Размеры фундамента должны соответствовать внешним габаритам мангала:

  • под фундамент вырывается котлован глубиной не менее 30 см, устанавливается деревянная опалубка;
  • засыпается и утрамбовывается подушка из мелкого щебня и песка, укладывается арматурная сетка;
  • заливается бетонный раствор.

К строительству мангала из кирпича своими руками можно приступать после полного застывания бетона, не ранее чем через 1,5-2 недели.

2. Конструкция мангала имеет П-образную форму. Стенки выкладываются из блоков и облицовываются печным кирпичом. Для кладки используется раствор из 1 части цемента, 1 части гашеной извести, и 3 частей песка:

  • первый ряд укладывается на гидроизоляцию из 1-2 слоев рубероида;
  • облицовочный кирпич кладется в шахматном порядке, чтобы ряды были связаны между собой, кладка каждого ряда начинается от углов;
  • после того, как будут выложены первые 6-8 слоев (высота мангала должна соответствовать росту владельца), проем перекрывается арматурой или несколькими уголками — на них будет устанавливаться поддон для сбора золы;
  • еще через 2 ряда закладывается арматура, на которую ляжет колосниковая решетка;
  • оптимальное расстояние от углей до шампуров — 3 кирпича, из них два ряда укладываются в обычном порядке, а третий формирует консоль шириной 1/4 кирпича — на нее будет укладываться подставка для шампуров и решетка для барбекю;
  • последний ряд выкладывается из кирпича полностью — он будет служить основанием для рабочего стола, который оформляется камнем или керамогранитом.

Чтобы защитить угли от сильного ветра, рекомендуется использовать металлический экран с отверстиями. Для защиты рабочей зоны мангала от дождя и снега необходимо изготовить крышку из любого подходящего материала. Чтобы стенки не впитывал влагу, мангал из кирпича на даче следует покрыть лаком, например, КО-85.

Более сложный вариант — мангал с дымоходом. Для его строительства понадобится детальная схема — порядовка.

Для наглядности можно посмотреть видео с детальной инструкцией по сборке кирпичного мангала:

Какую кровлю выбрать для навеса мангала

В качестве навеса для мангала с дымоходом подходит практически любая кровля, а для открытого — только из негорючих материалов. Это может быть:

1. Металлочерепица. Отлично смотрится на капитальных строениях, не горит и отлично выдерживает перепады температур, но летом сильно нагревается на солнце, что не всегда комфортно в жаркие дни.

2. Профнастил. Более простой и экономный вариант, с теми же преимуществами и недостатками, что и у металлочерепицы. Но если делать навес высоким, нагревание на солнце не будет играть существенной роли.

3. Ондулин. Не нагревается на солнце, не горит, при этом очень легкий материал, так что не требует усиленной стропильной конструкции. Для строительства своими руками — оптимальный выбор.

4. Поликарбонат. Позволяет сделать полупрозрачный навес практически любой формы. Но из-за размягчения при нагревании располагать навес следует не ближе 1,5 м от огня. Между дымоходом и крышей из поликарбоната также нужно проложить термостойкий материал.

Конструкция кирпичного мангала: правила

Жаровни очень разнообразны. Тем не менее, можно обозначить базовые правила построения конструкции. У жаровни должны быть:

  • Основание. Капитальный фундамент или просто место с песком либо гравием. Оптимально всё-таки бетонировать площадку.
  • Опорные стенки. Наиболее распространённый вариант – П-образные мангалы.
  • Решётки для дров и углей, а также для пищи, которую будут готовить на жаровне. Решётка с поддоном, сплошная плита – можно выбирать то, что больше нравится.
  • Столешница. В основном она нужна для соусов, маринадов и других добавок, которые неудобно держать в руках в процессе приготовления.
