Электрический плиткорез с водяным охлаждением: характеристика аппаратов

Как выбрать плиткорез с водяным охлаждением

Как и при выборе любого другого электрооборудования для подбора плиткореза следует задать требования: с чем и в каких условиях придется работать? Ответы на эти вопросы очертят примерное содержание и характеристики плиткореза.

Искать следует по параметрам, которые оказываются наиболее важными. Один из них – обычный осмотр и «примерка» под себя при покупке.

Основные параметры, характерные для абсолютно любого плиткореза, приведены далее.

Глубина реза

С длиной сопряжена глубина реза и диаметр диска. Обычное доступное значение – в интервале от 30 до 100 мм. Даже при резке под углом (для снятия фаски) этого хватит для плитки как настенной, так и напольной. Для работы с гранитом или мрамором может потребоваться глубина еще большая.

Диаметр диска

Размер режущего круга (или диска) важен с точки зрения толщины материала, который будет обрабатываться. Не стоит гнаться за наибольшим диаметром – чем больше круг, тем мощнее электродвигатель и весь станок. А в это же время для домашнего ремонта будет достаточно среднего типоразмера.

Также немаловажен вопрос естественного истирания круга. Даже алмазные диски имеют свойство терять диаметр в процессе работы.

При мощности до 1,5 кВт потребуется диск диаметром не более 230 мм. Большая величина диска целесообразна для профессиональных мастеров.

Длина реза

Этот параметр имеет значение при обработке длинных заготовок. Обычная плитка не потребует длинного рабочего стола. Наиболее ходовые модели имеют длину стола в интервале от 0,5 до 1,0 метра. Это позволяет обрезать почти любую плитку.

При разделке плит из мрамора, гранита или другого материала может потребоваться длина еще большая. На рынке имеются модели с длиной стола до нескольких метров, но это уже считается эксклюзивом.

Удобство работы с водяным плиткорезом

  • Работать инструментом тем более удобно, чем больше спектр возможностей устройства. На комфортность влияют размеры (подходит ли модель под антропометрику мастера?) и устойчивость механизма.
  • Среди основных, наиболее часто задействуемых возможностей – угловая резка. Чем шире рабочая зона, тем лучше.
  • Система охлаждения должна качественно снимать излишнее тепло и не создавать неудобств, связанных с распылением воды. Напор воды должен регулироваться и заливать электрические компоненты плиткореза. Резание с водой должно быть также сухим для самого мастера.
  • Сборка устройства не должна приводить к вибрациям. Они снижают качество получаемого реза и утомляют мастера.
  • Общее удобство сильно зависит от скорости работы и скорости замены круга. Чем меньше усилий требуется для вспомогательных операций, тем лучше. Эргономика рукояток и системы управления также высоко ценится, наравне с видимостью рабочей зоны.

Как резать плитку плиткорезом?

Вы купили плиткорез, прочитали инструкцию, установили его на подходящую поверхность и боитесь начать работу? Читайте наш план по освоению инструмента и вперёд! Порядок действий:

  • подложите под прибор и вокруг плёнку, так как вы не знаете, какой объём воды в поддоне оптимальный и не разбрызгивает ли аппарат воду при прямой подаче;
  • наденьте защитные очки;
  • запаситесь ранее повреждённым материалом и начните тренировку на нём;
  • сделайте разметку (прямой срез, диагональ);
  • плотно зафиксируйте плитку на рабочем столе вдоль направляющей во избежание вибрации;
  • при вхождении диска в плитку и на выходе из неё не передавите, иначе появятся сколы и трещины.

Самый простой и понятный способ освоить плиткорез – поучиться у мастера. Cмотрите видео, в нём детально показан процесс работы.

Изготовление стола плиткореза

Для плавной подачи плитки под вращающийся диск гриндера поверхность стола должна быть ровной и гладкой. Кроме того, для надёжного крепления болгарки материал столешницы должен быть прочным. Поэтому оптимальным решением будет изготовление жёсткого стального каркаса стола из уголков или прямоугольных профилей на электросварных соединениях. Затем по размеру каркаса нужно сделать и смонтировать крышку стола из листовой стали толщиной 5-6 мм с выполненной фрезой прорезью под толщину диска болгарки с запасом в 2-3 мм.

Снизу на крышку стола в продолжение прорези или параллельно ей наваривают куски стального профиля прямоугольного сечения размером 40 х 60 мм или стальной полосы толщиной 4-5 мм, к которым в дальнейшем будет крепиться гриндер.

Изготовление монтажного стола своими руками

На столе плиткореза следует выполнить установку передвижной планки параллельно режущему диску для строго прямолинейной подачи плитки под режущую кромку. Для этого слева от диска (если смотреть на режущую кромку) перпендикулярно ему нужно сделать две параллельные прорези на расстоянии длины планки между собой, по которым будут перемещаться концы направляющей планки, крепящиеся в нужном положении болт-гайкой через прорезь.

Сравнение цены и характеристик

Выбрать подходящий электрический плиткорез поможет следующая таблица. В ней указаны наиболее важные технические характеристики лучших моделей и их цена.

МодельДиаметр диска, ммСкорость вращения, об/минГлубина пропила, ммГлубина косого реза (45°), ммВес, кгСредняя цена, руб.
СТАВР ПЭС-180/6001802950341884 809
КАЛИБР ПЛЭ-180/60028503523105 729
Helmut FSC18029503417106 800
RYOBI LTS180M102450022162.597 484
ЗУБР ЭП-200-1000Н200295040251514 460
Makita CC301DWAE85160025.516.51.814 389
Wester PLR9002003000362929.517 999
ELITECH ПЭ 1000/92Р200295036305822 990

Какой лучше купить электрический плиткорез с охлаждением: советы

В первую очередь рекомендуется определить назначение агрегата. От этого будет зависеть его стоимость и дальнейшие нюансы выбора. Если вы хотите приобрести устройство для разового использования, то тогда лучше всего купить ручную механическую модель. Электронные аппараты стоят дороже, однако, за счет своих характеристик имеют множество преимуществ.

Какой лучше купить профессиональный плиткорез? Рассмотрим, на какие факторы необходимо обращать внимание при выборе подобного агрегата:

Электрические параметры. Перед приобретением устройства специалисты рекомендуют узнать, какое напряжение необходимо для его работы. Как правило, в домашних условиях нет возможности использовать модели, требующие показателя выше 220 В.

Второй важный критерий выбора, который тоже относится к электронным параметрам – мощность. Для работы с толстой керамической плиткой или же любым другим материалом потребуется применение более производительного устройства. Минимальная мощность двигателя такого агрегата должна быть не менее 1500 Ватт. Такие модели оснащаются специальными алмазными дисками с диаметром 35 см (для увеличения глубины реза).


Выбор модели электрического плиткореза с водяным охлаждением производится в зависимости от специфики работ.

В случае если вам необходим прибор для обработки керамической плитки средней толщины, то тогда его мощность должна быть от 800 до 1400 Ватт. Алмазный круг в таком случае будет иметь диаметр 25 см. Для резки стандартных керамических плиток подойдут и менее мощные устройства.

В случае необходимости можно купить электрический плиткорез с водяным охлаждением, который включает в себя защитную систему. В некоторых ручных моделях предусматривается механизм, которые не позволяет произвести непреднамеренный запуск. На практике он выглядит довольно просто: две кнопки, на которые необходимо нажать одновременно, чтобы агрегат начал работать.

На заметку! Прежде чем купить водяной плиткорез, внимательно осмотрите изоляцию токоведущих элементов. Стоит также учесть, что некоторые агрегаты требуют заземления.

Параметры рабочего стола. Глубина реза выбирается, в зависимости от толщины плитки. Желательно подбирать модель, которая учитывает регуляцию режущего диска. Стол в некоторых моделях, у которых мотор располагается снизу, имеет свойство наклоняться. Это необходимо для того, чтобы обрабатывать облицовочные изделия под определенным углом.


Для работы с тяжелыми материалами важна прочность станины, определяющая общий вес электрического станка.

Специалисты советуют обратить внимание на качество основы агрегата (станины). Она должна быть изготовлена из прочного, устойчивого к коррозии, материала

От габаритов рабочей плоскости зависит то, какого размера плитку можно будет резать на ней. Поверхность хорошего электрического плиткореза должна иметь размер не менее 60х45 см.

Параметры подачи воды. Устройства, в которых двигатель расположен снизу, укомплектовываются резервуаром, расположенным под рабочей поверхностью. Часть режущего круга при работе постоянно находится в нем и, таким образом, охлаждается. Мастера рекомендуют подбирать модель с емкостью среднего размера.

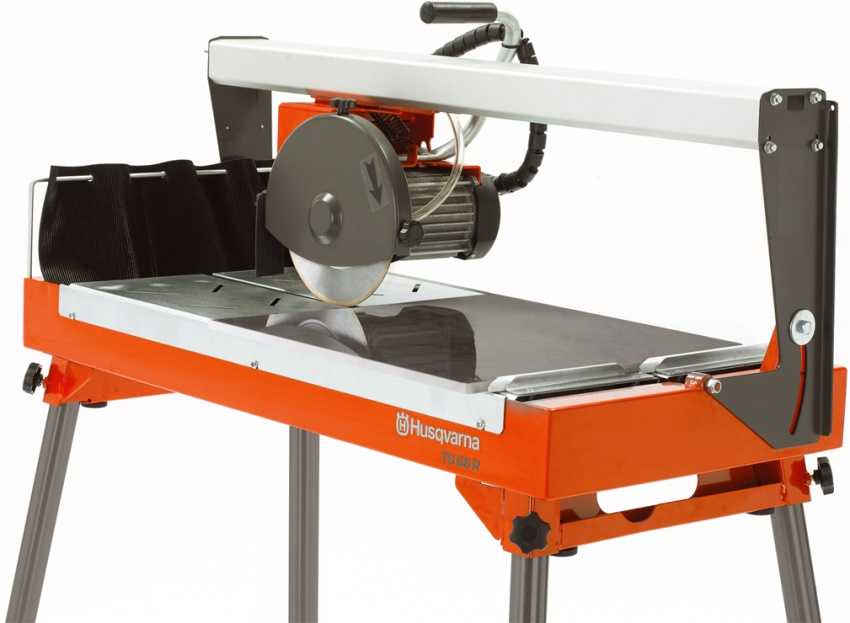

Агрегаты с верхним расположением двигателя имеют более сложную систему охлаждения. В таком случае вода из емкости поступает к режущей части посредством насоса

Перед тем как купить профессиональный электрический плиткорез с водяным охлаждением желательно обратить внимание на наличие фильтров для очистки жидкости. Они присутствуют далеко не везде

Мощность насосного устройства и другие параметры водного контура, как правило, указываются в соответствующей документации.

При выборе плиткорезных станков нужно обратить внимание на наличие регулировки параметров отреза и расположения плиты, а также дополнительной защиты двигателя от перегрузки и перегрева

Классификация и основные критерии выбора плиткорезов

Какие виды электрических плиткорезов существуют и чем они отличаются?

Электрические плиткорезы различают по месту расположения двигателя. Он может находиться в верхней, или в нижней части инструмента — это влияет на характеристики плиткореза.

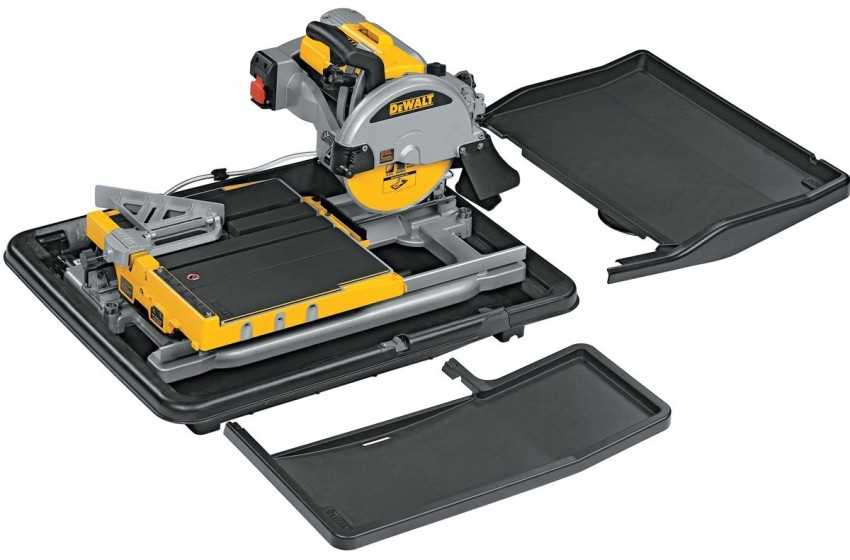

Инструмент, мотор которого расположен в нижней части корпуса, более компактный и удобный в использовании. Данный агрегат оснащен небольшой емкостью для воды, которая способствует охлаждению диска. Но подходит он преимущественно для мелких ремонтных работ (поскольку позволяет обработать небольшое количество плиток).

Более надежным и качественным является плиткорез электрический с водяным охлаждением, мотор которого размещен в верхней части инструмента. Он производит порезку плиток более точно. Слабым местом данного инструмента являются режущие диски, которые быстро изнашиваются. Поэтому лучше приобрести модель, которая не требует частой замены запчастей.

В чем преимущество плиткореза с водяным охлаждением?

Водяной плиткорез обладает следующими преимуществами:

  • производит высокоточный, ровный и аккуратный рез. По сравнению с ним ручной инструмент ломает плитку, болгарка делает сколы, а электрические модели без охлаждения не дают гладкого края;
  • возможность резать под углом. Данная опция не предусмотрена ни в каком другом инструменте для порезки кафеля. Плитка, подрезанная под углом 45˚, используется для облицовки углов стен;
  • скорость порезки. Электрический плиткорез с водяным охлаждением позволяет справиться с большим объемом работ в несколько раз эффективнее, чем обычный инструмент для порезки плитки;
  • возможность произвести порезку даже самого твердого кафеля (подходит также для керамогранита);
  • осуществление фигурного реза;
  • выполнение работ по подрезке плитки без пыли и мусора.

Существует ли какая-то классификация плиткорезов профессиональных?

Плиткорезы для профессионалов бывают:

  • ручными;
  • электрическими.

Ручные плиткорезы профессиональные используются для обработки небольшого количества плиток, когда не требуется высокоточная порезка. Чаще всего они применяются в домашних условиях, на даче.

Если предстоит большой объем работ с плиткой (облицовка фасадов зданий), или нужна высокоточная порезка элементов, в таких случаях используют профессиональные плиткорезы электрические. Они позволяют производить порезку плиток максимально точно, быстро, с минимальным количеством отходов. Чтобы инструмент не перегревался, его оснащают системой водяного охлаждения. Принцип работы такого инструмента не меняется, но вода продлевает срок эксплуатации алмазного диска, снижает образование пыли. Существую модели, где резервуар следует наполнять вручную, а также с автоматической подачей воды.

По каким критериям выбирают ручной плиткорез?

Плиткорез ручной — самый простой инструмент для порезки плитки, который работает в механическом режиме

При выборе ручной модели плиткореза следует обратить внимание на:

  • прочность рамы — качественный инструмент должен иметь прочный и жесткий нескользящий каркас, мощный рычаг, крепкую ручку;
  • материал изготовления режущего ролика — самые практичные изделия из твердосплавной стали с алмазным покрытием;
  • плавность хода — в устройство добротных плиткорезов входят подшипники, способствующие плавному скольжению резца;
  • длину инструмента — длина реза плитки может составлять 100-750 мм, поэтому лучше не экономить, а купить универсальный инструмент;
  • наличие угломера — это даст возможность закреплять плитку под разным углом.

Ручные плиткорезы профессиональные могут иметь дополнительные опции. Перед покупкой следует непременно испытать инструмент.

На что обратить внимание перед тем, как выбрать плиткорез электрический?

В отличие от ручных приспособлений для порезки плитки, электрические — более мощные. Чтобы инструмент прослужил вам долго, необходимо знать, как выбрать электрический плиткорез правильно.

Выбор плиткореза электрического осуществляется по ряду факторов:

  • надежность конструкции — инструмент должен иметь качественный прочный корпус без каких-либо повреждений и трещин;
  • мощность;
  • возможность качественной порезки плитки под углом, регулировки глубины реза;
  • наличие и доступность замены запасных частей;
  • материал изготовления режущего диска — наиболее качественным и износостойкими являются алмазные диски;
  • размер инструмента — он должен резать плитку необходимых вам габаритов;
  • условия гарантийного обслуживания и ремонта.

Все эти факторы влияют на стоимость оборудования. Цена качественного инструмента не может быть низкой.

Настольный плиткорез Практика Профи 1872

Такой аппарат является настольным и позволяет довольно быстро и точно обрабатывать плитку. Показатель мощности двигателя агрегата составляет 72 Ватт. Из особенностей прибора можно отметить то, что он позволяет выполнять рез облицовочных материалов без нанесения предварительной разметки. Это достигается за счет параллельного упора рабочей плоскости.

Настольная модель такого типа отличается компактными габаритами, что позволяет перемещать ее без каких-либо усилий. Агрегат приспособлен для реза изделий, длина которых не превышает 30 см. Он функционирует от обычной электросети с напряжением 220 В. Скорость вращения шпинделя в этом случае достигает 2800 об/мин.

Такой электроплиткорез оснащается водяным охлаждением и имеет специальный резервуар для жидкости. С помощью него можно разрезать не только керамическую плитку, но и изделия из керамогранита.

В комплект электрического настольного плиткореза ПРАКТИКА 1872 Профи входит кейс, который делает транспортировку станка простой и удобной.

Практика Профи 1872 отличается небольшими габаритами и имеет вес всего 16,5 кг. Глубина реза устройства настольного типа несколько меньше, чем у профессиональных станков и составляет 20 мм в этом случае. Сколько стоит плиткорез такого типа? Приобрести данный агрегат можно за 7500-8000 руб.

Разновидности плиткорезов

Весь инструмент для порезки кафеля можно разделить на электрический и механический. К последней разновидности можно отнести ручные плиткорезы, а также различные подручные устройства такие, как стеклорезы, царапалки и т.д. Это в большинстве своём достаточно примитивные, но при небольших объёмах работ вполне эффективные средства.

Основным же инструментом для подобного рода задач является электрический. К нему можно отнести угловую шлифовальную машину и электрический станок для резки плитки. И одни, и другие машины можно условно поделить на бытовые и профессиональные. Второй тип обладает повышенной мощностью и большим ресурсом, имея при этом дополнительные опции в настройках приборов, позволяющие осуществлять процесс в больших объёмах с высокой точностью. Общим объединяющим элементом для всех электрических агрегатов является использование в качестве главного режущего приспособления диска с алмазным напылением. В зависимости от вида и конструкции устройства, диаметр и тип дисков тоже может быть различный.

Плиткорезы электрические могут работать как с водой, так и без неё. Необходимость выполнять порезку очень толстых или больших по размерам элементов облицовки вызвало необходимость использовать для таких задач стационарных механизмов, которые бы смогли не только производить точные операции, но и делать это без потерь. Причина появления этих потерь может быть не обязательно в неточности раскроя плит, а и в их растрескивании от перегрева. Именно поэтому возникла необходимость конструктивно решать возможность проведения охлаждения не только режущих дисков, а и самих распиливаемых материалов.

Жидкость выполняет сразу несколько полезных функций:

  • продление срока службы режущих дисков;
  • охлаждение разрезаемого элемента для предотвращения его раскола;
  • поглощение пыли и осколков;
  • возможность вести непрерывную работу.

При некоторой громоздкости и, на первый взгляд, не удобности таких машин, всё же их высокая производительность и функциональность отодвигают эти отрицательные стороны на задний план. Большие габариты связаны, во-первых, с использованием очень сильных электромоторов, обеспечивающих достаточную мощность для продолжительной работы с плотными материалами. Во-вторых, к таким плиткорезам требуется подведение шлангов для подачи жидкости, а это всегда вызывает необходимость привязки установки агрегатов в местах наличия водопровода или других источников для забора воды.

Водный плиткорез по виду водяного охлаждения может быть:

  1. С принудительной подачей охлаждающей жидкости. При таком устройстве вода подаётся через трубку на место порезки, а после стекает в нижнюю ёмкость, что позволяет использовать её циклично.
  2. С пассивным охлаждением режущего диска. В нижней части прибора имеется ванночка с жидкостью, в которую окунается режущий элемент во время работы.

По типу размещения двигателя тоже имеются различия. Конструкции бывают

  • с верхним расположением мотора (таких большинство);
  • нижним креплением двигателя (встречаются редко).

Применение мощных моторов и систем фиксации разрезаемых материалов позволяет осуществлять разделение очень толстых плит не только по прямой линии, но и под углом.

Как пользоваться плиткорезом

Чаще всего потребители останавливают свой выбор на электрических моделях со специальной системой охлаждения, которые режут материал максимально точно и с наименьшими потерями. Обрабатываемая плитка не лопается в результате перегрева, а все резы получаются без скола или шероховатости. Кроме прочего, такие электроплиткорезы осуществляют резку под углом 45о, но нуждаются в строгом соблюдении правил работы. Перед тем как приступить к эксплуатации такого агрегата, нужно:

  • проверить поверхность режущего ролика;
  • убедиться в отсутствии повреждений и дефектов на режущем элементе;
  • проконтролировать надёжную фиксацию резака и плавность движения каретки;
  • проверить станину на отсутствие загрязнений и мусора;
  • убедиться в отсутствии механических повреждений на рукоятке;
  • в электрических моделях штепсельная вилка должна соответствовать выходу.

Ручные и механические инструменты максимально безопасны и очень просты в работе, но не подходят для выполнения большого объёма работ.

Как резать плитку ручным плиткорезом

Несколько простых рекомендаций позволяет выполнять качественный и достаточно быстрый рез плитки ручным инструментом.

Соблюдая некоторые правила, вы самостоятельно сможе обработать керамическую плитку

  1. Очистить поверхность материала от загрязнений и пыли, вымочить его в воде, после чего выполнить посредством строительного карандаша разметку на подготовленной для нарезки плитке.

  2. Поместить плиточный элемент в станине с учётом разметки и линии движения каретки с резаком, на которую будет приходиться линия реза. Минимальное расстояние от края до линии реза не должно быть менее сантиметра.

  3. Провести каретку с резаком по линии разметки с лёгким нажимом, что позволит разрезать глазурь на поверхности без продавливания и неровного разлома плитки. Проход резака по поверхности осуществляется только один раз.

  4. Провернуть рукоять ручного плиткореза в рабочее положение и резко опустить её одним движением. В процессе такого движения плиточный элемент аккуратно разламывается вдоль выполненного реза.

Специалисты рекомендуют упрощать самостоятельную резку керамической плитки ручным плиткорезом посредством нанесения на место реза глазурованной поверхности нескольких капель машинного масла.

Как пользоваться электрическим оборудованием

Современные электрические модели позволяют получить срезы с немного закруглённым и гладким внешним видом, а также аккуратно отрезать небольшие фрагменты размером до пяти миллиметров, но в этом случае важно строго соблюдать технику работы с таким инструментом

Современные электрические плиткорезы позволяют обработать керамическую плитку максимально аккуратно

Самыми популярными являются электрические модели ленточного типа, оборудованные алмазной лентой. В некоторых случаях такой инструмент снабжается охлаждающей системой, которая работает на основе подачи водяной струи в область резки плитки.

После того как будет проверена работоспособность оборудования, необходимо выполнить строительным карандашом разметку на плитке.

В соответствии с выполненной карандашной разметкой плитка осторожно фиксируется на рабочей части оборудования с учётом направляющей. Необходимо максимально плотно и ровно прижимать плитку к поверхности стола, что предотвратит появление избыточной вибрации и неровного реза

В моделях, имеющих водяное или воздушное охлаждение, сразу выполняется включение этой системы

Необходимо максимально плотно и ровно прижимать плитку к поверхности стола, что предотвратит появление избыточной вибрации и неровного реза. В моделях, имеющих водяное или воздушное охлаждение, сразу выполняется включение этой системы.

Осторожно продвигать керамическую плитку двумя руками в сторону режущего диска, а сила нажима на элемент должна быть минимальной Важно помнить, что в процессе разрезания сила нажима регулируется в зависимости от показателей мощности оборудования и технических характеристик материала на котором выполняется рез

Однако слишком сильное давление может легко спровоцировать появление многочисленных растрескиваний.

На выходе режущего диска с обратной части плитки в процессе завершения раскроя сила нажатия должна убавляться, что не позволит образоваться сколам или неровностям.

Если выполненный разрез плитки получился полноценным, то элемент откладывается в сторону, после чего выключается система охлаждения и подача электрической энергии на оборудование.

Очень важно своевременно осуществлять периодическую замену воды в системе охлаждения, что предотвратит скопление в жидкости частичек обрезаемого материала, грязи или пыли, которые способны стать причиной загрязнения и повреждения алмазного диска
