Как сделать направляющую шину для циркулярной пилы своими руками

Введение

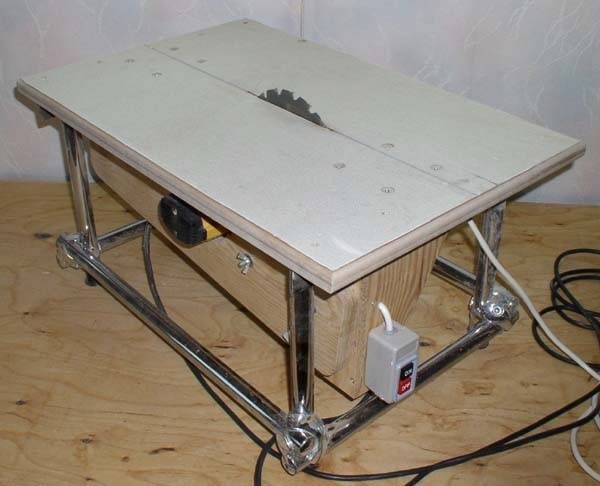

Станок состоит из трех основных конструктивных элементов:

• основание;
• распиловочный стол;
• параллельный упор.

Основание и сам распиловочный стол – это не очень сложные конструктивные элементы. Их конструкция очевидна и не столь сложна. Поэтому в данной статье мы будем рассматривать наиболее сложный элемент – параллельный упор.

Итак, параллельный упор – это подвижная часть станка, которая является направляющей для заготовки и именно вдоль нее движется заготовка. Соответственно от параллельного упора зависит качество реза по тому, что если упор будет не параллельным, то возможно или заклинивание заготовки или кривой пил.

Кроме того, параллельный упор циркулярной пилы должен быть довольно жесткой конструкцией, так как мастер прилагает усилия, прижимая заготовку к упору, и если будут возможны смещения упора, то это приведет к непараллельности с последствиями, указанными выше.

Существуют различные конструкции параллельных упоров в зависимости от приемов его крепления к циркулярному столу. Приведем таблицу с характеристиками этих вариантов.

Конструкция параллельного упора	Достоинства и недостатки
Крепление в двух точках (спереди и сзади)	Достоинства: · Довольно жесткая конструкция, · Позволяет поместить упор в любое место циркулярного стола (слева или справа от пильного диска); · Не требует массивности самой направляющейНедостаток: · Для крепления мастеру нужно произвести зажим одного конца спереди станка, а также обойти станок вокруг и закрепить противоположный конец упора. Это очень неудобно при подборе необходимого положения упора и при частой переналадке является существенным недостатком.
Крепление в одной точке (спереди)	Достоинства: · Менее жесткая конструкция, чем при креплении упора в двух точках, · Позволяет поместить упор в любое место циркулярного стола (слева или справа от пильного диска); · Для изменения положения упора, достаточно выполнить его фиксация с одной стороны станка, там, где располагается мастер в процессе пиления.Недостаток: · Конструкция упора должна быть массивной, чтобы обеспечить необходимую жесткость конструкции.
Крепление в пазу циркулярного стола	Достоинства: · Быстрая переналадка.Недостаток: · Сложность конструкции, · Ослабление конструкции циркулярного стола, · Фиксированное положение от линии пильного диска, · Довольно сложная конструкция для самостоятельного изготовления, особенно из дерева (делается только из металла).

В данной статье мы разберем вариант создания конструкции параллельного упора для циркулярки с одной точкой крепления.

Как выбрать

Когда речь идет о покупке фирменного устройства, прежде всего, нужно оценить, насколько необходима направляющая в домашнем арсенале. Если речь идет о постоянном использовании, то здесь рекомендуется присмотреться к направляющей с самой богатой комплектацией со всеми болтиками, струбцинами, транспортиром и линейкой. Для эпизодического использования можно приобрести базовую комплектацию с минимальным набором функций.

При выборе необходимо оценить также и характеристики самой циркулярной пилы – диаметр пильного диска, мощность двигателя, размеры платформы и ее функциональность. С практической точки зрения, нужно оценить возможность работы циркуляркой с разными материалами – древесными плитами, досками, мебельным щитом

Здесь важно правильно подобрать длину и ширину направляющей, чтобы она была больше обрабатываемой детали на 2 длины подошвы

Какая польза от упоров

Направляющая для циркулярной пилы, созданная своими руками, избавит мастера от многих проблем при эксплуатации сложным и опасным инструментом. Работа с диском не всегда выполняется точно по отмеченной линии и без сколов. Какой бы ни была причина брака – отсутствие слесарных навыков или опыта обращения с пилой, всем нужен результат без испорченных материалов. Доводы, доказывающие пользу самодельных устройств:

1. Бывает, что достаточно прикрепить пластины струбцинами, но не всегда. Пила будет задевать зажимы.
2. Если нужно выполнить единичный распил можно приложить малярное правило, но его придется постоянно проверять для корректировки положения.
3. Фирменной направляющей устанавливают с точностью направление по линии распила, после совмещения полос сразу приступают к операции. У качественных шин есть наклеенная лента, которая защищает от сколов. Но заводские шины выполнены под ограниченные размеры.

Направляющая

Направляющая своим названием указывает на её предназначение – беспрепятственно продвигать пилу по заданному положению.

Вне зависимости из каких материалов будет производство:

• швеллера;
• прямоугольной трубы;
• ламината – необходимо геометрически правильно создать конструкцию.

Прессованные и деревянные упоры имеют существенный недостаток:

• впитывают влагу;
• разбухают;
• теряют форму.

Если кладут незакрепленный упор, создают неудобные условия с одновременным пропилом и контролем за положением рейки. Нужно следить за силой нажатия на правило, чтобы не испортить основу.

Самодельная направляющая для фирменной циркулярки

Выбираю одну из ручных дисковых пил, исходя из простоты изготовления самодельной направляющей шины. За фирменную 1,5 метровую шину платить 2-2,5 тыс. руб (у Макиты под 4 тыс. руб) не хочется, поэтому прошу подсказать, если, конечно, кто интересовался всерьез, для какой циркулярки проще всего сделать замену фирменной шины и из чего. Если еще и подскажете точное название профиля, или где такой имеется в продаже, буду весьма благодарен! Рассматриваю модели: Makita 5603 Metabo KS 54 DeWalt DW351, 364 Bosch PKS 54, GKS 54 СЕ, GKS 66 СЕ

” > Посмотрите здесь. Имеются очень бюджетные варианты.

Идея такая. В качестве направляющей можно взять квадратную или прямоугольную алюминиевую трубу. К подошве циркулярки приделать кронштейн, который будет с двух сторон охватывать направляющую (рисунок). Кронштейн в простейшем случае можно сделать из куска металла и двух уголков.

Прелесть “родных” линеек-направляющих в прилегании диска к краю этой линейки – что дает наименьший скол и установку линейки именно по линии реза. А в случае “упора” можно любую трубу ровную использовать (но и опять-же подошву пилы дырявить!). По образу и подобию профиля подошвы имеющейся пилы ИМХО, самое оптимальное, использовать широкую деревянную рейку из твердой породы дерева с накладками под пазы подошвы пилы из деревянных-же реек. Для лучшего скольжения покрыть восковой мастикой а на нижнюю сторону приклеить полоски губчатой резины дабы не скользило. Дерево легче обрабатывать, клеить. По жесткости: направляющая пилы Фестул по вертикали “гуляет” как полотно рулетки, но в горизонтали, за счет ширины, очень жеская. А система состыковки двух линеек Фестул у меня до сих пор вызывает ироническую улыбку.

Если щиты стандартные 1200х2500мм. Поступите “от обратного” Лист ФСФ фанеры (1220х2440) или ЛДСП используйте как шаблон-направляющие. В листе выбрать паз по периметру, а на подошву пилы прикрепить реечку шириной чуть меньше паза в листе. Реечку в паз и вперед. Можно наоборот на лист рейки, а к подошве пилы кусок фанеры с пазом. Пока не было шины направляющей к TS55, пользовался фанерной, даже присоски сделал из утопленных в фанеру резиновых пробочек от мед. пузырьков . С уважением и проч.

А система состыковки двух линеек Фестул у меня до сих пор вызывает ироническую улыбку.

Ваш выбор? У фестул линейки и 5м. есть

С уважением и проч.

а пилить короткие детали неудобно! имею 1,4 и 1, 9 метра. Но 500 руб. за десятисантиметровую железную пластину с 4-мя отверстиями.

Дерево нежелательно, его со временем может повести. Фанеру можно, но надо получить у нее ровный край. Если заводской край не устраивает, для получения ровного края нужна направляющая.

Вообще необходимость шины зависит от объемов работ. Можно ведь взять любой ровный профиль и вести циркулярку вдоль него. Это менее удобно по сравнению с шиной, но вариант вполне рабочий.

Это я так понял что-то подобное ” > ” > Предлагали ещё вот такое ” >

Приспособления для циркулярной пилы и их назначение

Сегодня столяр может как изготовить, так и купить различные изделия, позволяющие облегчить его труд. Дополнительные устройства для облегчения работы с пилой делятся на несколько видов. Основными из них являются:

• Параллельный упор.
• Направляющая шина для распиловки листовых заготовок.
• Приспособление для перпендикулярного распила и торцевания.
• Установочные бруски для точного размещения направляющей.
• Регулируемая направляющая для распила заготовки под фиксированным углом.

С их использованием значительно сократится время, и уменьшатся трудозатраты при работе с массивными и крупноразмерными изделиями.

Упор для циркулярной пилы

Прежде всего, он необходим для распиловки изделий из дерева вдоль волокон на определенную ширину. Однако в его конструкции имеется один существенный недостаток. В целях безопасной работы с пилой она спроектирована так, чтобы не входить в контакт при работе с защитным кожухом, поэтому распил не может быть выполнен больше определенной ширины. Этот параметр различается у разных моделей и производителей пил.

Перед работой необходимо:

• Зафиксировать упор на нужной ширине распила.
• Закрепить заготовку.
• Прижать кромку упора к доске и вести пилу вдоль заготовки.

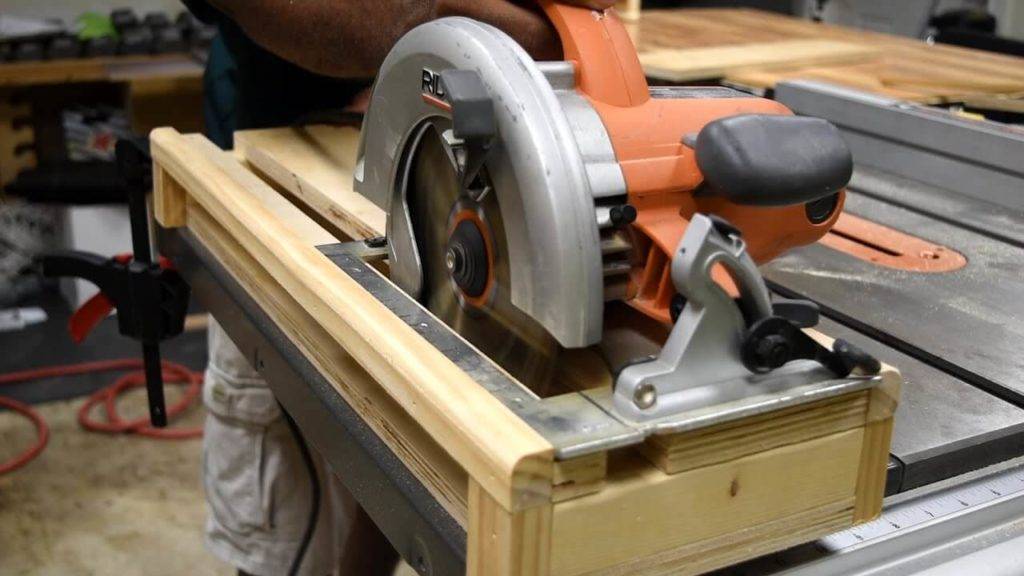

Направляющие шины для дисковых пил

Направляющая шина представляет собой длинную полосу фанеры, на которой закреплен винтами алюминиевый u-образный профиль, служащий собственно шиной, по которой пускается непосредственно сама пила. Главной задачей является распиловка листового материала. Шина устанавливается сверху на заготовку, выравнивается по линии реза. Затем она закрепляется при помощи струбцин. Пилу при работе следует вести вдоль направляющей.

Подошва для циркулярной пилы

Она представляет собой алюминиевую либо деревянную доску, в которой имеется пропил для работы диска. Крепится на основании пилы винтами. Применяется для недопущения сколов при распиле фанеры или ДСП.

Параллельный упор для циркулярной пилы, выполненный своими руками

Это изделие предпочтительней изготовить из ДСП, так как этот материал более устойчив по отношению к древесине – по влажности.

Сама доска состоит из нескольких полос ДСП или досок, а именно четырех, скрепленных саморезами на всю длину по контуру. Образуется подобие массивной линейки в виде короба. Присоединяется она к опорной доске, которая обеспечивает ее фиксацию к столешнице. На другом конце расположена рукоятка-эксцентрик. Имеется полоз из металла, обеспечивающий плавное скольжение упора при работе. Настройка положения упора производится болтами, входящими непосредственно в контакт со столешницей.

Направляющая шина для циркулярной пилы, изготовленная своими руками

Предназначена она для использования как упор для изделия при резке. Представляет собой широкую доску, к которой прикреплен на винтах металлический уголок по всей длине. По верху этого уголка направляющей ставится пила, свободно перемещающаяся по всей длине. Позволяет ровно резать различные материалы.

Линейка для циркулярной пилы, сделанная своими руками

Для линейки понадобится несколько кусков фанеры толщиной 12 мм, а также квадратный алюминиевый профиль 20 мм. Делается паз на краю фанеры. Профиль на всю длину листа прикручивается на саморезы. Ребро жесткости прикручивается сбоку на саморезы. Перед прикручиванием ребра жёсткости следует изогнуть немного до основания линейки для изгиба. Необходимо это для надежной фиксации линейки на детали, чтобы она не «плясала». Помимо этого, изготавливается платформа с вырезанным пазом под направляющую и под диск из той же фанеры толщиной 12 мм. Она должна свободно перемещаться по направляющей.

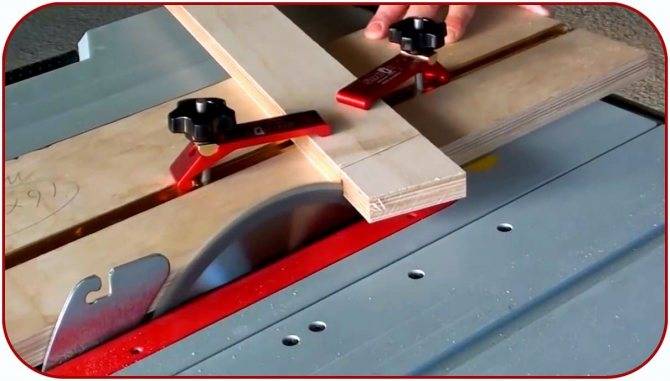

Каретка для циркулярной пилы, выполненная своими руками

Для изготовления каретки своими руками нам понадобится лист ДСП. К нему крепим болтами два металлических уголка – это направляющие. Отмеряем перпендикуляр от пилы, ставим упор для каретки. Помимо всего этого, можно сделать дополнительный криволинейный паз в основании доски под 45 градусов для резки под углом.

С помощью этих вспомогательных инструментов любой столяр облегчит себе работу. Вместе с этим увеличатся скорость и производительность труда.

https://youtube.com/watch?v=Ud5lpoe2ehM

Пошаговая инструкция

Ниже представлен подробный процесс изготовления простой каретки для пилы.

Разметка направляющих

Пазы для полозки должны быть четко параллельны циркулярному диску. Поэтому на столешнице карандашом и линейкой ставятся необходимые отметки и прочерчивается центральная ось. Точная разметка — залог качественного инструмента.

Фрезерование пазов под полозки

Когда главная линия готова, по обе стороны от нее на равном расстоянии делаются пазы с помощью фрезерного станка. В пазики можно вставить профили из металла (п-образной формы), чтобы пазы служили дольше, а полозки легко двигались.

Изготовление полозков

Рейки выпиливают из дерева. Предпочтение отдают твердым породам — клену, дубу и прочим. Полозки должны хорошо прилегать к пазам, однако не слишком плотно, иначе каретка не сможет перемещаться. Если данный этап выполнен правильно, основа салазки будет легко устанавливаться на рабочий стол.

Для пропила под нестандартным углом потребуется дополнительно сделать комбинированный квадрат

Монтаж основания каретки на полозки

Полозки проклеиваются, после на них помещается фанерный лист. На время действия клея на фанеру кладется утяжелитель, либо она фиксируется любой струбциной. Фанеру предварительно желательно прошкурить.

Разметка углов каретки

Каретка устанавливается в пазы, и мастер пропиливает ее переднюю часть. От этого участка отмеряются 2 угла по 45 градусов. После чего уголки спиливаются с обеих сторон.

Коррекция углов каретки

Нужно конструкцию закрепить и выполнить несколько заготовок для оценки функционала каретки. Если в отпиленных реечках углы не являются правильными, салазка циркулярки корректируется: подрезаются ее границы. Затем снова необходимо делать пробный пропил.

Такая процедура проводится, пока не появится желаемый эффект в размерах среза, вибрационного уровня и необходимости прилагать усилия в процессе.

Преимущества и недостатки самодельной каретки для циркулярки

При создании каретки для циркулярки можно:

• Добиться оптимальных размеров.
• Изменить стандартный внешней вид, например, сделать радиусную каретку для изогнутых форм.
• Выбирать подходящие материалы: алюминий, дерево, профили и т.д.
• Сэкономить — использовать имеющиеся под рукой инструменты.

Однако, если мастерить направляющую самостоятельно, появится ряд сложностей. В частности, необходимо обладать соответствующими знаниями о процессе, приобрести специфические инструментарий для работы, которого может не оказаться у непрофессионального столяра.

Каретки разделяются на ручные и стационарные, любительские и профессиональные

Как сделать своими руками

Если брать за основу проект приспособления для самостоятельного изготовления из интернета, то направляющая для циркулярной пилы своими руками может быть собрана из доступных материалов – алюминиевого профиля, строительного правила или обычного ламината.

Наиболее простой и удобный вариант направляющей — это линейка из алюминиевого профиля или ламината. Алюминиевый профиль обладает большой жесткостью, он не гнется и его легко зафиксировать на разных поверхностях. Для перемещения циркулярной пилы можно его использовать как упор, зафиксировав его струбцинами на заготовке. При работе достаточно плотно прижимать циркулярную пилу к нему, чтобы получить правильный ровный рез. Если использовать пазы в алюминиевом профиле в качестве направляющих необходимо оснастить подошву двумя штифтами, которые будут входить в паз и при движении не давать инструменту уйти в сторону.

Из правила шина получается более функциональной. Если профиль имеет большое сечение, то строительное правило имеет плоскую форму, это облегчает обращение с ним. Да и изготавливается такая линейка своими руками намного быстрее. В качестве фиксаторов можно использовать обычные столярные струбцины, а на сам направляющий профиль можно прикрепить стальную линейку со шкалой. Так же как и с алюминиевым профилем, правило можно использовать и как упор для циркулярной пилы и как рельсовую направляющую. Для лучшего скольжения можно приспособить пластину из жесткого пластика нужной толщины, так, чтобы подошва была параллельна плоскости обрабатываемой заготовки. В качестве направляющей в этой конструкции будет использован паз в профиле правила. Именно по нему и будут перемещаться упоры, зафиксированные на подошве циркулярной пилы. В качестве упоров можно использовать небольшого размера отрезки пластика, зафиксированные на болтах. Они вставляются в паз, и циркулярка перемещается строго по этой направляющей.

Еще одним доступным вариантом бюджетной направляющей для циркулярной пилы может быть отрезок ламината. Такая шина в отличие от правила и профиля будет небольшой, но для ее изготовления достаточно всего двух дощечек материала и П-образного алюминиевого профиля. Ламинат, в отличие от других материалов представляет собой спрессованную целлюлозу, которая не подвержена короблению подобно натуральному дереву или фанере. Это дает возможность получить легкую, прочную и главное ровную шину для работы циркулярной пилой. Для этого достаточно распустить одну планку по длине на равные части. После этого строго посередине целого отрезка ламината нужно прикрутить саморезами П-образный профиль. После этого с обеих сторон к планке прикрепить половинки профиля и обработать края получившейся шины.

Циркулярка, как и в случае с правилом будет передвигаться по поверхности шины. Придерживать направление можно будет при помощи выступов из пластмассы, прикрепленных к подошве.

Вал и его виды

Стоит дать краткую характеристику и остальным видам.

• Шлицевому валу свойственно наличие специальной дорожки для шариков втулки. Отличаясь большей жесткостью и износостойкостью, сравнительно с валом обычного вида, применим в механизмах, в которых желателен монтаж направляющих на концах. В конструкции станков задействованы крайне редко из-за дороговизны.
• Вал на опоре в виде цилиндрических рельс линейного типа не допускает прогибания под нагрузкой и собственным весом. Его крепят на станине, надежно фиксируя. Несмотря на минусы, выражающиеся в наличии большого люфта втулок, их малом сроке эксплуатации, у цилиндрических рельс – большая грузоподъемность. Отличаясь от линейных подшипников, каретка по-разному реагирует на степень нагрузок. У небольшого станка ЧПУ, имеющего тяжелый шпиндель, есть вероятность того, что снизится точность.

Направляющая шина из алюминиевого профиля

Готовый алюминиевый профиль один из идеальных материалов для реализации будущей конструкции направляющей шины. Применения металла вместо дерева позволит создать более долговечную конструкцию. Кроме этого металлическая конструкция надёжно предотвращает всю конструкцию от перекосов. Для сборки такой шины потребуется:

• готовый алюминиевый профиль (лучше, если он будет П – образной конфигурации);
• элементы крепления (болты, винты, шайбы);
• лист фанеры можно использовать оставшиеся куски от предыдущей работы (главное, чтобы они соответствовали конструкции будущей шины).

Направляющая шина из алюминиевого профиля

Из инструмента потребуются: электрическая дрель со сверлом по металлу, гаечный ключ, требуемого размера, мерительный инструмент. Последовательность изготовления такова:

1. При изготовлении используют два профиля разных размеров. Сначала к тонкой фанерной заготовке закрепляют профиль большего размера.
2. Листы фанеры жёстко крепятся по обе стороны алюминиевого профиля. Допускается применение древесностружечной плиты или ориентировано стружечной плиты. Эти заготовки крепят на саморезы по дереву.
3. Отмеряют лишние куски заготовок. Циркулярной пилой аккуратно их отрезают. Полученная конструкция и называется рельсой.

После проделанной работы приступают к подготовке циркулярной пилы. Проводят следующие подготовительные операции:

• профиль с меньшим сечением помещают в рельсе;
• по высоте он не должен превышать высоту основного профиля;
• подготовленный таким образом профиль крепят к подошве циркулярной пилы. Крепление должно быть строго параллельным диску пилы. Его производят с помощью специальных винтов барашков с резьбой М4;
• циркулярную пилу располагают на поверхности направляющей шины;
• для получения ровного среза край направляющей шины ориентируются вдоль предварительно сделанной разметки и фиксируется струбцинами.

Применение такой направляющей позволяет обеспечить плавное движение пилы. В итоге удаётся достичь точности пиления, простоты и лёгкости подачи циркулярной пилы.

Самый простой вариант – упор для резки

Приспособление активно используется при распиле электролобзиком.

Работает достаточно эффективно, однако для ручной циркулярной пилы подходит ограниченно. Шина прижимается к заготовке при помощи струбцины. Скоба выступает над рабочей поверхностью как снизу, так и сверху.

В результате мы получаем ограничения по длине распила. В струбцину упирается двигатель циркулярки, и приходится делать рез в два приема. При этом качество кромки ухудшается, может образоваться ступенька.

Любой мастер вам скажет – качественный распил получается в том случае, когда пила движется непрерывно от начала до конца заготовки. В промышленных образцах крепеж вынесен за пределы линейки, и не мешает свободному прохождению инструмента.

Самодельная направляющая изготавливается из готового инструмента иного профиля, который имеет невысокую стоимость. Покупаем длинное алюминиевое правило (ударение на и) для штукатурки или стяжки.

Его стоимость 3-4 сотни рублей. Инструмент представляет собой профиль сложной формы с ровным пазом на оборотной стороне, для регулировки положения рукояток. Крепление зажимное, на шестигранных гайках. Для наших задач не подходит.

Популярное: Циркулярная пила своими руками – надежно, практично, дешево!

В качестве донора для потайных струбцин можно использовать безвинтовые быстросъемные зажимы, которые также имеют разумную стоимость. Главное их преимущество для нашей конструкции – съемная верхняя лапа.

Удаляем ее. При этом – инструменту в любой момент можно вернуть комплектность, и использовать его по назначению. Вместо лап изготавливаем и закрепляем бегунки из куска фторопласта или полипропилена. Главный критерий при выборе материала – прочность и малый коэффициент трения.

Обработать заготовку можно при помощи фрезера или ножовки по металлу с мелкозубчатым полотном. Во втором случае придется, как говорят «доработать напильником».

Подгоняем бегунки к пазу. Скольжение должно быть без прихватывания, в то же время сильный люфт тоже не нужен. Особо стараться незачем, во время работы этот узел будет зафиксирован.

Прикручиваем ползунки к верхней части шины струбцин. Соединение должно быть прочным, поскольку во время распила не должно быть самопроизвольного расфиксирования, это может привести к травме или порче заготовки.

Проверяем работоспособность конструкции. Самодельная направляющая линейка держится надежно, нет никаких люфтов.

Такой конструкцией можно обрабатывать плоские заготовки любого размера, насколько хватит длины линейки. В нашем случае это 2 метра. С учетом запаса по краям для фиксации струбцин – рабочая длина 1,5 метра. Для большинства домашних работ более чем достаточно.

Если ваши запросы длиннее – можно использовать правило размером 2,5 или 3 метра. Самый разумный комплект – трехметровая линейка. От нее можно отпилить кусок 50 см длиной, и у вас будет две линейки – для заготовок большой площади и нешироких досок.

Проводим испытания. Линия распила идеально ровная, свободному прохождению циркулярной пилы ничего не мешает.

И самое главное – купленный инструмент не испорчен при изготовлении приспособления. И струбцины, и правило в любой момент возвращаются в исходное состояние и применяются по назначению. Трудозатраты минимальны – изготовлены фактически только ползунки.

Применение циркуляционных ручных пил

Ручная дисковая электропила относится к категории ручных инструментов.

Схема устройства циркулярной пилы.

От данного параметра зависит требуемая мощность и диаметры пильных дисков. По глубине распила инструмент принято делить на категории::

1. До 45 мм – мощность от 0,8-1,2 кВт, диаметр диска 130-160 мм;
2. До 60 мм – мощность около 1,8 кВт, диаметр диска до 200 мм;
3. Более 60 мм – мощность более 2 кВт, диск диаметром до 350 мм.

Приобретая пилу, целесообразно поинтересоваться ее возможностями. Например, можно ли перемещать диск в вертикальной плоскости, что позволяет начинать резать материал необязательно с края. Хорошо, если имеется регулировка скорости вращения и быстрое торможение диска после выключения инструмента. Важным для домашней электросети является и плавность пуска, что существенно уменьшает бросок тока в сети.

Рисунок 1. Электрическая пила – такой вид пил хорошо подходит для работ по дереву.

Мощная ручная циркулярная пила может быть закреплена снизу стола и использована как стационарная пилорама с ограниченной глубиной распила. Стационарные пилорамы обязательно имеют направляющую, с помощью которой можно выполнить распил, например, доски, так, чтобы ее продольные грани были параллельны, а углы в поперечном сечении были прямыми.

Разрезать большие листы даже на стационарной пилораме одному неудобно. Такая проблема возникает при самостоятельном изготовлении мебели, когда необходимо резать фанеру или другой материал в виде больших листов. При пользовании ручной циркуляционной пилой в обычном варианте разрезать ровно лист по всей длине и с перпендикулярными гранями является невозможным.

Поэтому, покупая ручную циркулярную пилу, мастер приобретает к ней и специальное приспособление, каким является шина направляющая (направляющая линейка), позволяющая ровно разрезать лист по всей длине. На изображении 1 показан один из вариантов направляющей линейки.

Какая польза от упоров

Направляющая для циркулярной пилы, созданная своими руками, избавит мастера от многих проблем при эксплуатации сложным и опасным инструментом. Работа с диском не всегда выполняется точно по отмеченной линии и без сколов. Какой бы ни была причина брака – отсутствие слесарных навыков или опыта обращения с пилой, всем нужен результат без испорченных материалов. Доводы, доказывающие пользу самодельных устройств:

1. Бывает, что достаточно прикрепить пластины струбцинами, но не всегда. Пила будет задевать зажимы.
2. Если нужно выполнить единичный распил можно приложить малярное правило, но его придется постоянно проверять для корректировки положения.
3. Фирменной направляющей устанавливают с точностью направление по линии распила, после совмещения полос сразу приступают к операции. У качественных шин есть наклеенная лента, которая защищает от сколов. Но заводские шины выполнены под ограниченные размеры.

Направляющая

Направляющая своим названием указывает на её предназначение – беспрепятственно продвигать пилу по заданному положению.

Вне зависимости из каких материалов будет производство:

• швеллера;
• прямоугольной трубы;
• ламината – необходимо геометрически правильно создать конструкцию.

Прессованные и деревянные упоры имеют существенный недостаток:

• впитывают влагу;
• разбухают;
• теряют форму.

Если кладут незакрепленный упор, создают неудобные условия с одновременным пропилом и контролем за положением рейки. Нужно следить за силой нажатия на правило, чтобы не испортить основу.

Другие виды направляющих для дисковой пилы

Шаблон-заготовка

Если есть необходимость в изготовлении нескольких одинаковых деталей, то первая такая деталь может служить шаблоном-направляющей. Для это следует отрезать заготовку нужной длины и на одном ее конце закрепить упорную рейку. Она должна совпадать по ширине с рабочим расстоянием. Следует обеспечить плотное прилегание упорной рейки к торцу детали, которую нужно изготовить. Так вы получите необходимое количество одинаковых изделий, при этом не затрачивая время на их разметку.

Отрезной угольник

Рисунок 2. Схема монтажа направляющих.

Это приспособление также может пригодиться. Оно изготавливается из двух массивных реек из дерева или фанеры, скрепляемых между собой внахлест в Т-образную форму с помощью саморезов.

Длина выступающих частей горизонтальной перекладины выравнивается до размера, равного рабочему расстоянию дисковой пилы. Установив выровненный конец перекладины напротив разметки, вы сможете сделать разрез точно перпендикулярно.

Кромочный упор

Как правило, в комплектации к дисковой пиле прилагается кромочный или угловой упор. Благодаря ему можно произвести параллельный кромке материала распил. Это приспособление, при необходимости, можно сделать и самостоятельно. Для этого вам потребуется фанера толщиной 15 мм, из которой нужно сделать упорную рейку и основание для дисковой пилы. В рейке и основании ручным фрезером сделайте шпоночные пазы. Шпонки изготовьте из кусков твердого дерева или фанеры и вставьте в пазы упорной рейки. Чтобы усилить упор, к упорной рейке закрепите еще одну рейку под углом 90°. Она будет опираться на обрабатываемое изделие. Регулировать расстояние распила от края изделия следует, перемещая упорную рейку по направляющим, после чего нужно зафиксировать ее стопорным винтом.

Чтобы установить винт, в основании нужно пропилить сквозной паз. Чтобы распил был максимально точным, а производство работ безопасным, используйте 2 винта. В основании проделывается отверстие под диск пилы и производится установка креплений под саму пилу. Крепления могут быть разными.

Их выбор зависит от вида и марки дисковой пилы. Но главное, чтобы это крепление было надежным и позволяло легко демонтировать циркулярную пилу, когда работа будет завершена. Чтобы было удобно выставлять необходимую ширину отреза материала, на лицевой стороне основания нужно закрепить измерительную ленту.

Рекомендации по упрощению сборочного процесса

Для регулирования натяжения ремня электродвигатель необходимо устанавливать так, чтобы его можно было перемещать. Проще всего достичь этого созданием прорезей большего размера, чем требуется под крепежные болты мотора. При этом расширение отверстий должно выполняться по направлению натяжения ремня.

Если полностью следовать чертежу, то понадобится сделать более сложный механизм натяжения ремня. Процесс будет осуществляться за счет подтягивания платформы с электродвигателем с помощью шпилек и фиксации ее стопорными болтами в нужном положении (на чертеже эти конструктивные элементы обозначены цифрой 10).

Всю конструкцию и процесс сборки можно значительно упростить, если сделать циркулярку из дисковой пилы. В таком случае необходимость в монтаже ряда деталей (двигателя, диска, вала, ремня, пускателя) отпадает. Но возможности созданной модели будут ограничены мощностью использованного инструмента.

Самодельную циркулярку в любом случае необходимо заземлить. Также в щитке дополнительно рекомендуется установить устройство защитного отключения или дифференциальный автомат. Эти мероприятия защитят от поражения электрическим током, если корпус станка окажется под напряжением, например, из-за пробоя изоляции проводов. Комплектующие для электрической части циркулярного станка лучше выбирать так, чтобы они были пригодны для ремонта и просты в обслуживании. Свободный доступ к узлам оборудования поможет без проблем заменять вышедшие из строя детали.
