Приспособления для заточки ножей своими руками

Основные виды самодельных приспособлений

Главное условие для самодельных ножеточек — не исказить заданный на производстве угол между гранями лезвий. Выдержать его вручную, не имея набитой руки и навыка, нелегко.

Приспособление же фиксирует угол заточки, поэтому точить нож специальным инструментом намного легче, чем бруском.

Ниже перечислены самые простые и популярные точилки, каждую из которых по силам изготовить самостоятельно:

1. Выбор качественного камня. Если в хозяйстве найдется точильный камень в форме крыши с двумя скатами, им легко можно вернуть остроту затупившемуся прибору. С этим «домиком» просто работать: лезвие крепится к одному скату крыши, а его другую сторону затачивают абразивным камнем, совершая горизонтальные движения. Потом нож переворачивают и обрабатывают вторую поверхность клинка. Удобство и эффективность способа в том, что не нужно выдерживать руками угол между лезвиями, он фиксируется формой и углом бруска.

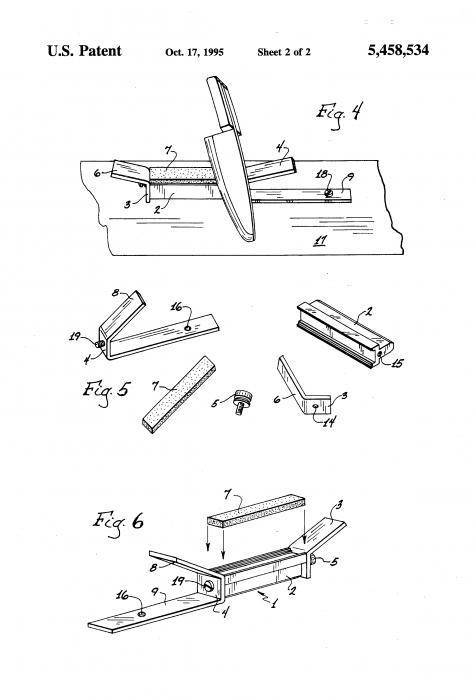

2. Простое устройство для домашнего затачивания можно сделать из двух треугольников из дерева. Их ставят параллельно друг другу и соединяют винтами-барашками. Точильный брусок фиксируется между деревянными опорами под углом, который при желании можно поменять. Требуемый наклон абразива легко выставить с помощью транспортира или программы на планшете.

   При обработке лезвия на треугольниках нож надо держать 100% вертикально. Если такую конструкцию долго использовать, стяжки могут ослабеть и выставленный градус бруса изменится, а вместе с ним и угол затачивания.

3. Вместо вертикальных треугольников можно сделать надежное горизонтальное основание из дерева, пластика или металла. В нем нужно предусмотреть подвижные механизмы для фиксации точильных камней. Идея в том, что должна была возможность задать разный угол наклона брусков.Абразивные камни вставляются в отверстия в основании и крепятся. Нож «ходит» вертикально. Такое устройство нужно держать рукой, чтобы оно не двигалось по столу или зафиксировать струбцинами.
4. Можно сделать точилку из стабильного бруска, который крепится к катающейся тележке с колесами. Нож затачивается движением руки вперед-назад. Угол затачивания определяется высотой бруска по отношению к рабочей поверхности.Это приспособление используют для работы с кухонными ножами и только на ровной плоскости. Бывает, что угол затачивания при движении незначительно отклоняется от заданного. Для большей точности конструкция должна стоять на месте неподвижно.
5. Более сложное приспособление, на изготовление которого придется потратить время и силы, предполагает не только фиксацию бруса, но и возможность регулировать его положение. Особенность системы состоит в следующем: лезвие ножа надежно фиксируется на горизонтальной опоре, точильный брусок крепится к направляющей, а на вертикальной стойке делают прорезную планку.Благодаря отверстию в вертикальной опоре направляющую с закрепленной абразивной поверхностью можно перемещать и корректировать угол лезвия. При таком способе добиваются максимальной точности.

Точильный (абразивный) брус или камень — необходимый элемент любого фабричного или самодельного устройства для затачивания ножа. Удобно, когда он имеет форму прямоугольника (должен быть длиннее лезвия), так проще точить инструмент.

Камни бывают разной степени зернистости: крупной, средней и мелкой.

Она определяется количеством зерен на единицу площади и выражается числом, чем оно меньше, тем грубее камень.

Для заточки ножей потребуются бруски со средним и мелким зерном.

Для затачивания ножей абразивы с зернистостью 200-350 не используют. Такими зернами можно деформировать лезвие. Ножи точат на брусках со средним зерном — от 600. После основной обработки лезвие шлифуют и доводят до блеска наждачной бумагой на 1000-1200 зерен.

Двусторонний брусок, когда с одной стороны грубая абразивная поверхность, а с другой — более изящная, удобен вдвойне, поскольку им можно сделать основную заточку ножа и финишную доработку.

Камни отличаются еще и по материалу, из которого они сделаны. Натуральные — из сланцевых и корундовых пород. Эти камни с крупным зерном, они быстро стачиваются, поскольку их во время работы смачивают водой или маслом.

Есть алмазные и керамические бруски, более износостойкие, прослужат дольше натуральных.

Основные правила заточки ножа

У этого процесса имеются свои тонкости, которые нужно обязательно соблюдать:

• Обязательно нужно соблюдать угол заточки. Он должен быть примерно в диапазоне двадцати-двадцати пяти градусов.
• Начинать шлифовку ножа следует с наиболее тупой его части, а кромку можно разукрасить, чтобы не выходить за ее пределы во время процедуры.
• Лезвие рекомендуется располагать на девяносто градусов по направлению к камню для заточки.

При заточке постарайтесь соблюдать три этих пункта, дабы избежать нежелательных проблем и не рисковать здоровьем конструкции. В противном же случае нож может начать быстро тупиться, а точилка просто сломается.

В итоге Ваши финансы или Ваше время будут выброшены на ветер, а это вряд ли кого-то порадует. Именно поэтому надо запомнить эти правила и забывать о них.

Виды камней для обработки лезвий

Перед тем как начинать делать станок для заточки ножей своими руками нужно ознакомиться с информацией о его составляющих. Точильные, или они могут еще называться – абразивные камни являются одним из решающих факторов достижения отличного результата, но не менее важную роль играет навык мастера.

Разновидности точильных камней

Так что для получения идеальной заточки придется немало потренироваться.

Существуют следующие виды камней подходящих для заточки режущих поверхностей:

• Инструменты, для работы с которыми необходима вода. Преимуществом этого вида точильного бруска заключается в экономии материала – поверхность инструмента менее подвержена износу.
• Масляные камни – по своей структуре аналогичны водным камням, но имеют маслянистую поверхность.
• Натуральные камни – изготавливаются из природного материала. Перед изготовлением инструмента такой камень подергается промышленной обработке.
• Искусственные камни – при их изготовлении применяются искусственные материалы. Считается, что инструмент из ненатуральных компонентов по своим качествам уступает природным материалам, но при этом они довольно дешевые.

При желании можно изготовить самодельный абразивный брусок. Для этого необходимо взять плоское оргстекло толщиной 5 мм прямоугольной формы и при помощи двухстороннего скотча наклеить на него наждачную бумагу. Этот самый простой способ изготовления точилки для ножей, он удобен тем, что при износе наждачной бумаги ее легко заменить.

Чертеж направляющей: особенности

Чтобы направляющая получилась подходящего размера, следует:

приобрести шпильку, которая имеет резьбу М6. Ее необходимо тщательно отпилить с помощью ножовки по металлу. В результате получится шпилька длиной 16 см. На ее поверхности не должно быть заусенцев, которые будут впоследствии тормозить процесс заточки ножа;
также при создании направляющей могут понадобиться электроды с упругим мягким цилиндром. Их следует согнуть при помощи пассатижей, образовав букву «г»

В процессе работы следует обращать внимание на чертеж приспособления для заточки ножей;
зажимы выполняются из металлических обрезков подходящей величины. Их необходимо распилить, обработать заусенцы, а затем установить центры отверстий;
используя сверлильный станок, нужно создать отверстия в зажимах

Резьбу можно наметить с помощью ручного метчика. Уменьшение трения станет доступным благодаря добавлению капли масла в созданное ранее отверстие;
для удаления остатков масла железки следует тщательно промыть в мыльном растворе;
скрутить все детали в соответствии с чертежом. В место соединения шпильки и левого зажима следует капнуть лак для ногтей для надежной фиксации;
все, направляющая готова!

Как точат нож?

По указанным причинам была давно уже придумана технология заточки тяни-толкай (push-pull sharpening или пушпульная техника заточки):

1. Клинок толкают по оселку от себя с проворотом, держа обухом к себе, положение РК набегающее (скребущее);
2. Затем, не отрывая лезвие от оселка, тянут его обухом к себе с проворотом в обратную сторону, положение РК волочащееся;
3. Клинок переворачивают и повторяют пп. 1 и 2;
4. Пп. 1-3 повторяют, в каждом цикле уменьшая нажим, пока образующийся на РК заусенец не сойдет на нет (не слижется).

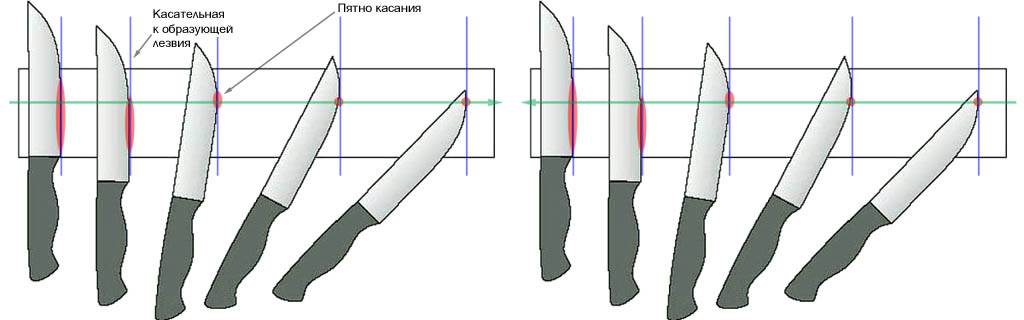

Пушпульная заточка бережет клинок, но требует от оператора высокого умения, т.к. в процессе заточки нужно непрерывно и точно соблюдать ряд условий, см. также рис. ниже:

• Выдерживать угол наклона лезвия к оселку, плавно меняя его сообразно кривизне РК.
• Следить, чтобы касательная к образующей лезвия и поперечная ось пятна контакта РК с оселком совпадали.
• Также следить, чтобы ось пятна контакта всегда была перпендикулярна продольной оси оселка.
• Плавно менять нажим на клинок по мере изменения площади пятна контакта.

Соблюсти все эти условия одновременно, совершенно симметрично на прямом и обратном ходу клинка по оселку, очень трудно, а современный нож, как сказано выше, неправильной заточкой может быть испорчен. Любое бытовое приспособление для заточки ножей как раз и предназначено, чтобы избавить точильщика от непрерывного контроля хотя бы части указанных условий.

Ручная заточка ножа

Особенности использования приспособления

Конечно, простой точильный камень подойдет для затачивания ножа или режущей кромки рубанка. Но его качество будет далеко не самым лучшим. Чтобы обеспечить равномерное снятие слоя металла и точность обработки необходимо использовать специальные точильные приспособления.

Преимуществом такого изделия является не только удобство его использования, но и такие факторы, как:

1. Возможность фиксации лезвий, которая достаточно надежна и не оказывает излишнюю нагрузку. правильно сконструированное устройство не дает возможности повредиться металлу в процессе работы.
2. Возможность установка бруска под определенным углом. Благодаря этому, при движении режущей кромки значение угла не будет изменяться.
3. Вариация установки разных углов заточки. При таком функционале обеспечивается возможность обработки различного инструмента, даже заточки ножей со ступенчатой структурой.

Профили заточки

Профиль лезвия ножа увязан со свойствами материала и структурой клинка, а также со свойствами материалов, для обработки которых инструмент предназначен. Заточка на простой тупой клин (поз. 1 на рис.) дает стойкое, но грубое лезвие: сопротивление резанию велико, а достаточно вязкие материалы нож рвет. Острый клин (поз. 2) быстро тупится или выкрашивается, на вязких и/или волокнистых материалах сопротивление резанию может быть и больше, чем тупым клином из-за трения отрезаемого о клинок.

Профили заточки лезвия ножа

Идеальным во всех отношениях является оживальный (плавно сбегающий) профиль, поз. 3. Специалисты до сих пор спорят, какая его образующая лучше – эвольвента, гипербола или экспонента. Но бесспорно одно – сделать оживальное лезвие в производственных условиях сложно и дорого, а направить его самостоятельно невозможно. Поэтому ножи с оживальной заточкой используются только в спецоборудовании, напр. микротомах – биологических приборах для получения тончайших срезов тканей.

Для одноразовых клинков, напр. лезвий безопасных бритв, используется граненая заточка, поз. 4, т.е. оживальная образующая, как говорят математики, аппроксимируется отрезками прямых. Количество граней заточки указывается в сертификате или на сайте производителя. Для толстой грубой щетины лучше подойдет 3-4-гранная; для нежных волос не на лице – 8-гранная. Универсальной считается 6-гранная.

Угол α

Угол заточки дается всегда в половинном значении α, т.к. многие инструменты и, напр., штык-ножи, затачиваются на одну сторону. Для ножей различного назначения угол α выдерживается в след. пределах:

• 10-15 градусов – медицинские скальпели, опасные бритвы, ножи для художественной резьбы.
• 15-20 градусов – кондитерские (для тортов) и овощные ножи.
• 20-25 градусов – ножи хлебные и филейные.
• 25-30 градусов – охотничьи, походные, ножи выживания.
• 30-35 градусов – бытовые ножи общего назначения.
• 35-40 градусов – столярный инструмент, сапожные ножи, топоры.

Полуторная

Заточка ножей, кроме специальных, делается почти исключительно полуторного профиля, слева на рис. Полуторная заточка названа так потому, что пологая грань лезвия (спуск) формируется в процессе изготовления клинка и заточке не подлежит. Фактически, направка ножа с полуторной заточкой не сложнее заточки на простой клин. Полуторная заточка оптимальна для ножа, которым работают с самыми разными материалами, и сделать точилку для ножей с полуторной заточкой гораздо проще, чем на заточку граненую.

Заточка лезвия бытового или походного ножа

В центре и справа на рис. показаны стадии заточки лезвия и номера используемых на них абразивов. Номер абразива соответствует количеству его зерен на 1 кв. мм поверхности. Стадия доводки имеет некоторые особенности:

1. Охотничьи и походные ножи не доводятся. Так ими легче резать твердое (напр., кости) с протяжкой (с подпиливанием). Кроме того, если случайно порезаться, то слегка рваная рана быстрее перестает кровоточить, легче заживает и опасность проникновения инфекции в нее меньше.
2. Лезвия опасных бритв, ножей сапожных и для художественной резьбы после абразива доводятся до зеркальной гладкости на кожаном оселке с пастой ГОИ.
3. Направку и доводку лезвий кухонных ножей можно свести в одну операцию с абразивом №№ 800-1100.

Как заточить нож: основные этапы и принцип работы

Чтобы правильно выполнить все для заточки ножей, следует придерживаться определенного алгоритма выполнения действий. Для получения идеально ровного и острого лезвия потребуется пройти несколько этапов работы, каждый из которых предусматривает использование разных инструментов:

Процесс заточки ножей включает в себя несколько последовательных этапов

1. Первоначальная обработка или переточка. Изменяется угол заточки, и устраняются грубые механические повреждения основания. При применении инструмента для заточки ножей на этом этапе снимается значительный слой стали – до получения идеально ровного острия, для этого подойдет крупнозернистый абразив.
2. Заточка. Проводится при помощи средне- и высокозернистого абразива. При неправильном использовании устройства для заточки ножей возможна неравномерная наточка острия.
3. Шлифовка или доводка. На этом этапе устраняются даже самые мелкие повреждения или царапины, а лезвие становится равномерно острым.
4. Полировка. Здесь применяются разнообразные полировальные пасты с содержанием различных абразивов. Финалом работы является доведение основания до зеркального блеска.

Ручной точильный станок с регулируемым бруском

Этот станок представляет собой конструкцию более сложную, но она гораздо удобнее в использовании. Основой для его создания послужила модель станка, носящего название – точилка Лански.

Точилка Лански

Преимуществом подобных моделей является надежная фиксация лезвия ножа.

Устройство представляет собой опорный стол, на котором закрепляется нож. На противоположном конце стола вертикально закреплена винтовая стойка с планкой. В эту планку вставляется направляющий стержень, на котором монтируется абразивный брусок. Методом передвижения планки по винтовому стержню можно изменить величину угла обработки металла.

К преимуществам станков с подобной конструкцией можно отнести:

• высокая точность обработки;
• возможность замены бруска наждачной бумагой, наклеенной на оргстекло;
• широкое опорное основание позволяет закрепить станок при помощи струбцин на любом столе.

Устройство фиксации

Второй важной деталью подручника считается прижимная планка. Её можно сделать из 2 деталей

Г-образной планки размером 150х180 мм, ширина полочек которой равна 50 мм (верхней);

Ответной планки в форме прямоугольника размером 50х100 мм (нижней).

При изготовлении прижимной планки станочник выполняет такие действия:

Устанавливает нижнюю планку на дальнем краю верхней;

По центру делает 2 отверстия и отступает 25 мм от краёв детальки, через отверстия соединяет детальки двумя 8 мм болтиками;

Вкручивает 8 мм болтики по 2 сторонам. В подобной ситуации шляпа ближнего болтика расположена около верхней планки;

Приваривает шляпки болтиков к пластинкам и заранее шлифует до образования округлости;

Да наклонной доске отступает 40 мм от края и проводит рейсмусом черту;

Делает по краям внизу и вверху по одной 8 мм щели в 25 мм;

С помощью разметки соединяет края щелей и электролобзиком делает пропил с припуском. Напильником расширяет паз до ширины, равной 8,5 мм;

Скрепляет планки посредством паза, который есть в доске верхний болтик затягивает гайкой и, таким образом, крепко крепит планку.

Потом затягивает соединение 2 гайкой;

При прижиме нижней планки (в нише основы) накручивает на второй болтик барашковую гайку.

Простейшие заточные приспособления

Прежде чем приступать к самостоятельной заточке сверла (даже с использованием простейших приспособлений), следует хорошо изучить устройство и геометрические параметры его режущей части.

Одним из простейших приспособлений, при помощи которого заточка сверла может быть выполнена достаточно качественно, является зажим, называемый «Стриж». Чтобы заточить сверло при помощи такого зажима, вам потребуется само приспособление и точильный станок, оснащенный надежным подручником.

Схема приспособления

Процесс заточки сверла с применением зажима «Стриж» выглядит следующим образом.

Инструмент фиксируется в зажиме под углом, под которым должны располагаться режущие кромки. Уперев приспособление к подручнику точильного станка, его вместе с зафиксированным сверлом начинают медленно подводить к рабочей поверхности вращающегося абразивного круга

При этом важно контролировать, чтобы угол, под которым затачивается режущая кромка, оставался всегда постоянным. Сформировав режущие грани сверла, переходят к обработке его задней поверхности (затыловке), при этом не меняя угла заточки.

Заточка сверла с помощью приспособления-держателя

Заточка сверла с помощью приспособления-держателя

При использовании такого приспособления, предполагающем, что углы выполняемой заточки контролируются визуально, следует обязательно применять шаблон, чтобы проверять правильность осуществления процедуры.

Успешное использование такого приспособления для заточки сверл подразумевает наличие определенных навыков, которые лучше получить, потренировавшись на бракованных инструментах.

Приступая к самостоятельной заточке сверл, какое бы приспособление или оборудование вы ни использовали, следует также познакомиться со специальными таблицами, в которых содержится информация о геометрических параметрах сверл, используемых для обработки различных материалов.

Таблица 1. Углы заточек сверл для различных материалов

Применять такое простейшее устройство для заточки сверл, каким является зажим «Стриж», целесообразно в тех случаях, когда необходимость в выполнении такой процедуры возникает не слишком часто и к качеству сверления не предъявляются слишком высокие требования. В тех же случаях, когда затачивать инструмент приходится достаточно часто, а точность такой процедуры очень важна, лучше использовать специальный точильный станок для сверл, который можно приобрести или изготовить своими руками.

Приспособление для заточки из деревянных брусков

Простым приспособлением для затачивания ножей является инструмент, состоящий из пары деревянных реек и пары брусков с абразивом, с одинаковыми геометрическими размерами.

Деревянные рейки стоит подвергнуть тщательной шлифовке абразивными шкурками. Затем, после нанесения вспомогательной разметки, зависящей от угла заточки ножа, сделать пропилы на глубину 15 мм. В получившиеся отверстия вставить наждачные бруски таким образом, чтобы каждый паз совпал, после чего закрепить их болтами. Для придания точильному устройству большей устойчивости, нижнюю часть поверхности можно проложить куском резины.

Виды приспособлений для затачивания режущего инструмента различны и каждый мастер сможет остановить свой выбор на том ручном станке, который будет удовлетворять в полной мере именно его потребности.

Как правильно заточить нож

Для качественной заточки станка нужен опыт и определённые знания. Начнём с азов.

Оптимальные углы заточки и степень остроты для кухонных ножей

Ни для кого не секрет, что существует масса ножей для разных материалов. У хорошей хозяйки есть свой нож для овощей и мяса. Рассмотрим правильные углы заточки разных инструментов.

Тип инструмента	Угол заточки
Бритва и медицинский скальпель	10-50°
Профессиональные для шеф-поваров	20-25°
Универсальные	25-30°
Для сложных работ	25-30°
Столовые кухонные приборы	55-60°
Для филе	15-20°
Домашние универсальные	30-35°
Обвалочные и разделочные	25-30°
Профессиональные для рыбы	25°
Профессиональные для овощей	35°
Охотничьи и «швейцарские» (острые)	30-35°
Охотничьи и «швейцарские», устойчивые к затуплению	40-45°

В целом острота клинка зависит от формы лезвия. А она, в свою очередь, должна соотноситься с определёнными чёткими соответствиями соотношений между клинком и лезвием.

К примеру, прочное лезвие будет представлять собой форму трапеции, а самое острое – равнобедренный треугольник

Как наточить нож в домашних условиях бруском

Процесс − это несложный, но довольно кропотливый. Без опыта заточки пробовать данный процесс бессмысленно. Обычно мастера используют два точильных бруска с разной абразивной плотностью – с крупным зерном и мелким.

Следующий шаг – выбор угла заточки. Здесь мы ориентируемся на таблицу выше и берём диапазон от и до. Не забывайте, чем меньше угол заточки, тем быстрее нож затупится. Для новичка будет сложно выдержать одинаковый угол

Для того чтобы успешнее пройти этот этап, важно держать нож обеими руками

Чтобы выдержать правильный угол, новичкам можно посоветовать сточить из дерева специальный клинок, угол которого соответствовал бы необходимому углу заточки. Аккуратно положите лезвие на этот клинок, спустите угол его к точильной поверхности и начинайте работу.

Начинаем работу на крупно-зернистом бруске, а потом, когда наступает этап шлифования кромки, – мелким абразивом

Как в домашних условиях заточить нож мусатом

Заточка проходит на весу. Клинок проводят по всей длине инструмента, обычно хватает нескольких таких «проездок».

Процесс заточки мусатом достаточно прост. Инструмент располагают в одной руке, нож – в другой

Для того чтобы клинок не соскальзывал, мусат оснащён специальным стопором или гардой, которая не позволяет лезвию поранить руку.

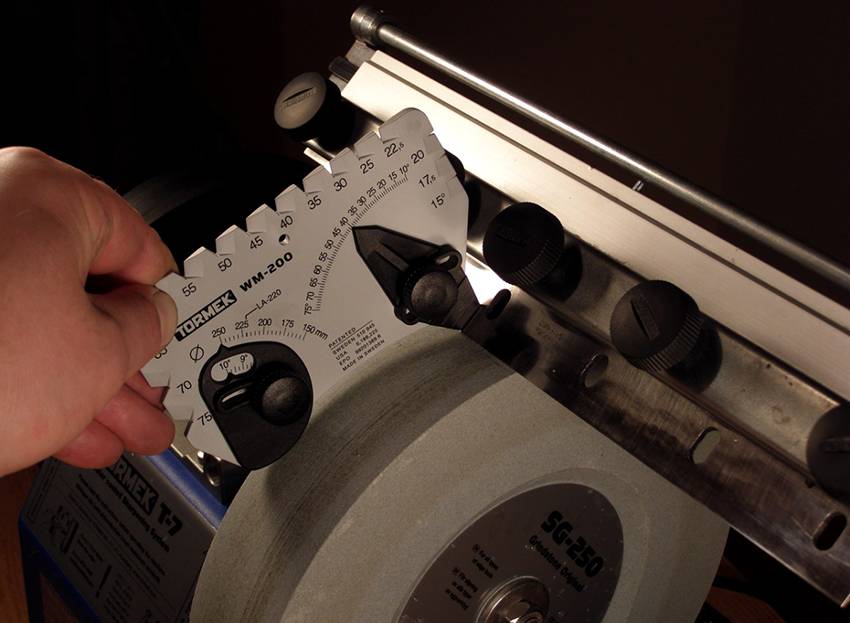

Как правильно точить нож на электрическом точильном станке

Процесс заточки практически не отличается от заточки ручным способом. С той лишь разницей, что в этом случае смачивается не клинок, а сам точильный диск. Обычно это происходит автоматически как в станках, о которых мы говорили выше.

Типичные ошибки при заточке ножей своими руками

Всем известно, что лучше предотвратить ошибки, чем их потом исправлять. Именно поэтому редакция HouseChief.ru подготовила перечень самых часто встречающихся промахов новичков во время заточки ножей:

1. Неправильно выдержанный уровень угла заточки.
2. Переточка лезвия. Возникает при излишнем давлении на точило лезвием, из-за чего оно может повредиться или даже треснуть.
3. Заточка неподготовленного инструмента или изношенный точильный диск.
4. Использование мусата на всех этапах работ. Как мы помним, мусат используется для доводки режущей кромки.
5. Использование абразива мелкой зернистости.

Все эти тонкости важно учитывать уже на этапе организации работ. О том, как правильно наточить нож бруском, смотрите в этом видео

Watch this video on YouTube

Watch this video on YouTube

Электрические устройства для заточки ножей

Процедура создания электрического заточного станка проста: достаточно снабдить практически любое приспособление для заточки ножей и ножниц электроприводом. Подобный заточной станок позволяет быстро и качественно наточить изделие и при этом обеспечивает у кромки лезвия более качественную вогнутую полочку.

Механизм электроточила для натачивания ножей содержит в себе направляющую, которая размещена вдоль оси вращения точильного бруска, и при помощи которой прилаживается лезвие под заданным углом. Угол заточки выставлен и задаётся направляющей, а усилие прижима определяется мастером.

Особое внимание требуется уделить скорости затачивания, т.к. электропривод позволяет наточить изделие с большой скоростью, в результате чего поверхность ножа нагревается. Подобный поверхностный нагрев приводит к отпуску закалённой стали, вследствие чего нож может быстро потерять свою твёрдость и срок его службы заметно сократится

Для предупреждения отпуска стали, следует заточку на скоростном электроточиле выполнять в короткие промежутки времени и с достаточными перерывами, позволяющими ножу остыть

Подобный поверхностный нагрев приводит к отпуску закалённой стали, вследствие чего нож может быстро потерять свою твёрдость и срок его службы заметно сократится. Для предупреждения отпуска стали, следует заточку на скоростном электроточиле выполнять в короткие промежутки времени и с достаточными перерывами, позволяющими ножу остыть.

Как сделать приспособление для заточки ножей своими руками: видео процесса

Довольно простым видом заточки ножей своими руками считается деревянный брусок прямоугольной формы, верхней части которого придается форма, напоминающая собой двускатную крышу. Грани отличаются стандартным углом наклона 20-25°, оптимально подходящим для заточки кухонных ножей. Для получения более удобного устройства при изготовлении можно использовать шаблоны ножей, которые планируется часто затачивать.

Для заточки клинок прикладывается вплотную к гребню, после чего берется абразивный круг или точильный камень с наждаком и производятся горизонтальные движения по точильной линии лезвия. В этом случае получается обеспечить постоянный угол и равномерную заточку режущего основания.

Чтобы изготовить более сложный самодельный станок для заточки ножей своими руками, потребуется подготовить следующие материалы:

Чертеж точилки для ножей и других инструментов на основе двигателя

доску шириной 50 см, длина и толщина должны быть в пределах 15х2 см;
резьбовую металлическую шпильку, которая будет служить в качестве направляющей для точильного бруска;
болты, гайки и саморезы, необходимые для сбора точилки;
гайки для прочной фиксации;
материал для подложки под нож, можно использовать текстолит или оргстекло;
неодимовый магнит, важно отметить, что обычный магнит для этой цели не годится ввиду малой прижимной силы.

Первый этап работы заключается в подготовке основания. Для этого нужно взять кусок ДСП или любого другого материала, с которым удобно работать. Доску требуется почистить и хорошо обработать, чтобы в процессе работы не получить занозу. Для создания удобной точилки для ножей своими руками размер доски основания приблизительно должен составлять 40х12 см. Затем на нее крепится наклонная столешница, отличающаяся немного меньшими габаритами, например, 30х10 см.

Точилка, изготовленная своими руками, позволит постоянно содержать ножи в надлежащем виде

Для достижения правильного положения столешницы она скрепляется с основанием при помощи небольшого квадратного кусочка доски, рекомендованная высота которого – 7 см, этого будет достаточно для формирования удобного угла наклона столешницы. Для удобной фиксации клинка в верхней части основания в заранее вырезанную полость закрепляется мощный магнит. Также на столешнице при помощи самореза крепится пластина-держатель для ножа. Чтобы можно было изменять ее положение в зависимости от ширины лезвия, рекомендуют вырезать паз, позволяющий перемещать крепление вверх/вниз.

Помимо столешницы, на основании закрепляется шпилька, служащая креплением для каретки с точильным бруском. Направляющая изготавливается из небольшого бруска, с одной стороны которого просверливается отверстие для шпильки – 8 мм, а с другой стороны выполняется разрез и устанавливается зажим, позволяющий направляющей свободно вращаться на шпильке.

Держатель для бруска также выполняется из шпильки, на один конец которой закрепляется кембрик, причем общая длина детали не должна превышать 60 см. Фиксируется брусок на держателе при помощи небольших элементов, которые крепятся в нужном положении посредством гаек. В качестве точильного устройства используется либо каменный, либо деревянный брусок с закрепленной на нем наждачной бумагой нужной зернистости. Чтобы обеспечить полноценный цикл заточки на выполненном своими руками станке для заточки ножей, можно подготовить сразу несколько брусков разной зернистости.

Для работы держатель с точильным камнем вставляется кембриком в отверстие на направляющей, а нож устанавливается на магните и поджимается пластиной, после чего можно начинать заточку.

Станки с фиксирующимися лезвиями

Станки для затачивания ножей с фиксирующимися лезвиями привлекут к себе внимание тех людей, которые хотят наточить нож не только качественно, но и быстро. Конструкция, жёстко фиксирующая лезвие ножа относительно движущегося под установленным углом точильного камня, позволяет точно выставить угол наклона

Для создания подобного самодельного станка своими руками понадобятся:

1. Основание — прямоугольная деревянная пластина с размерами 440*92 мм и толщиной 18 мм.
2. Деревянная плашка 92*45*45 мм (для фиксирования вертикальной резьбовой шпильки).
3. Деревянный брусок 245*92 мм и толщиной 18 мм (пластина, к которой будет крепиться нож).
4. Железная пластина 200*65 мм и толщиной металла 4 мм.
5. Рояльная петля, длиной 92 мм.
6. Шпилька М8 длиной 325 мм.
7. Гайки и болты с резьбой М8.
8. Сверло 6,5 мм.
9. Метчик М8.
10. Саморезы 50 мм, 4 шт.

Плашку, предназначенную для фиксирования вертикальной резьбовой шпильки, необходимо просверлить насквозь сверлом 6,5 мм. Отверстие должно располагаться на расстоянии 15 мм от края плашки, примерно по центру.

Схема расположения отверстия в деревянной плашке

Далее в получившемся отверстии требуется нарезать резьбу под шпильку М8. Подготовленную таким образом деревянную плашку, необходимо прикрутить к основанию на расстоянии 265 мм от края при помощи обычных саморезов длиной 50 мм, вкрученных с обратной стороны основания.

После того, как брусок и основание будут надёжно скреплены, предстоит вставить шпильку М8 в отверстие в бруске. Шпилька должна проходить по всему сечению бруска и основания; таким образом риск изменения её положения сводится к минимуму. Шпильку у основания бруска нужно жёстко зафиксировать гайкой М8, слегка утопив её при закручивании в древесине бруска.

Вторая часть работы заключена в сборе зажимающего устройства для фиксации положения ножа. Для этого к бруску из дерева 245*92 мм тремя саморезами крепится рояльная петля с торца деревянной пластины, при помощи которой она будет крепиться к основанию приспособления.

Крепление фиксирующего бруска к основанию при помощи рояльной петли

После закрепления деревянной части удерживающего устройства, можно приступить к прикреплению железной пластины. В центе пластины 200*65 мм нужно просверлить продолговатый паз, длиной 90 мм и шириной около 1 см. Паз должен располагаться от края зажимной пластины на расстоянии 60 мм. Дополнительно требуется просверлить отверстие на расстоянии 20 мм от противоположного края и нарезать в нём резьбу под болт М8. Затем нужно прикрепить при помощи этого болта зажимную пластину на подготовленное ранее деревянное основание. При помощи ещё одного болта и подходящей шайбы необходимо зафиксировать зажимную пластину по центру вырезанного паза. Фиксация должна быть чёткой, но при этом аккуратной, чтобы не повредить поверхность клинка.

Прикрепление железной зажимной пластины

Самая сложная часть сборки этого приспособления заключается в подготовке регулирующего устройства, которое будет задавать угол заточки ножа. Для этого понадобится:

• металлический квадратный профиль 40×40 мм;
• мебельная скоба, шириной 40 мм;
• пара заклёпок;
• брусок фанеры 42×25 и толщиной 18 мм;
• болт и гайка М5;
• пара гаек-барашков М8;
• оселок;
• стальной пруток диаметром 0,8 см и длиной 40 см.

На бруске фанеры необходимо просверлить пару отверстий: сквозное отверстие диаметром 8 мм по сечению 42×18 мм (расстояние от края по стороне 42 мм выставить на уровне 15 мм) и сквозное отверстие диаметром 5 мм по стороне с сечением 42×25 мм (расстояние от края 10 мм). Квадратную трубу следует разрезать пополам так, чтобы получилась «П»-образная скоба с шириной 40*15 мм и ушками по 20 мм. В ушках нужно просверлить 8-ми миллиметровые отверстия, в которые в дальнейшем будет вставлена шпилька М8. Соединить получившуюся скобу с мебельной петлёй при помощи заклёпок. К получившейся конструкции, при помощи второй части мебельной скобы, притянуть брусок фанеры болтом М5.

Расположение на спице направляющего механизма

Оселок соединить с направляющим штоком, в качестве которого выступает стальной стержень с сечением 8 мм. При соединении оселка и направляющего штока следует строго следить за тем, чтобы их осевые линии совпадали. При желании, для удобства пользования точилкой, к оселку с обратной стороны можно приспособить ручку-держатель. Осталось закрепить оселок в направляющем механизме, зафиксировать барашком и самодельное приспособление для заточки ножей готово.

Точилка в сборе
