Приспособления для циркулярной пилы своими руками

Самодельные приспособления

Циркулярную пилу сделать не так сложно, проблемы могут возникнуть при подгонке узлов. Правильно подобрать все элементы, чтобы они работали безупречно, – это важная задача. Вал должен иметь саморегулирующиеся подшипники, если агрегат используется ежедневно. Сами подшипники лучше всего подбирать с двумя рядами шариков, которые будут регулироваться с помощью зажимной гайки.

Рабочая поверхность обязательно должна иметь «сетку»-разметку. Без этой системы координат точная работа по дереву довольно затруднительна. Нельзя пренебрегать защитным кожухом – во время работы он надежно предохраняет устройство от механических повреждений. Циркулярная пила при работе с различными материалами работает в разных режимах, поэтому желательно иметь устройство, которое управляет подобным процессом. На валу следует делать несколько желобов, чтобы была возможность переставлять шкивы, таким образом меняя скорость.

Когда приходится распиливать бруски или совершать несколько пропилов с разных направлений, требуется упор, который имеет конфигурацию «П». В его основании лежит доска толщиной 30 мм. К основанию прикручиваются боковины толщиной 12 мм. Таким образом, упор инсталлируется на брус, размер которого от точки разреза отвечает размеру до режущего диска. С двух боков он прижимается к брусу фиксаторами. Если брус слишком массивный, то его переставляют и делают еще один пропил.

Также существует кромочный упор, который востребован. Чтобы его сделать, требуется большое количество времени и хорошая квалификация мастера. Обязательно перед началом работы следует сделать схему-чертеж. Делается этот упор из фанеры (20 мм), также из этого материла изготавливается и упорная планка. Фазы изготовления:

прорезаются продольные пазы для шпонок;
шпонки монтируются на упорной планке;
между сделанными пазами прорезается еще один паз, чтобы закрепить упорную планку;
в основании делается еще одно отверстие, его размер соответствует пильному резаку циркулярной пилы;

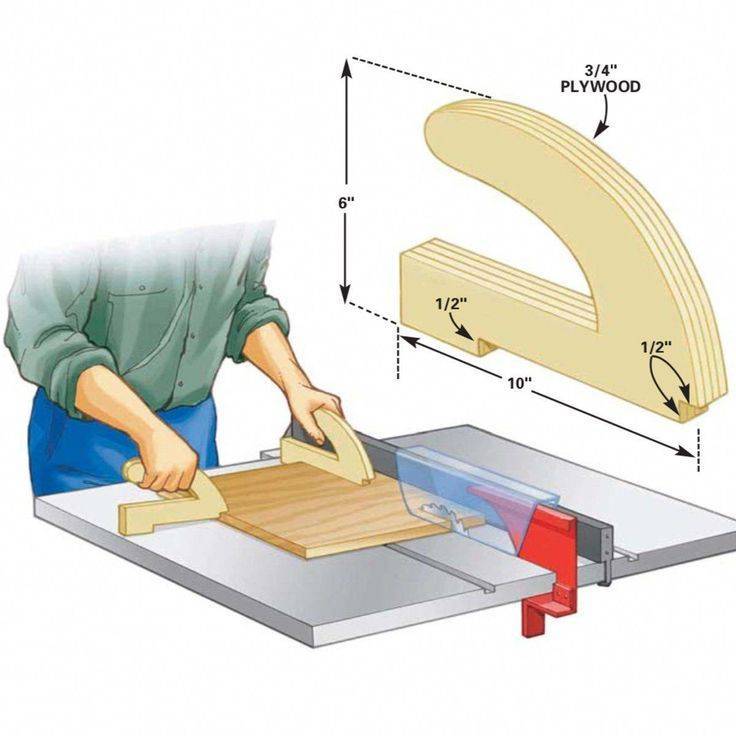

Монтируются боковины-ограничители, причем обязательно должны быть фиксаторы, чтобы ее надежно закреплять. Чтобы поставить упор на заготовку, планка двигается в пазах и фиксируется через щель струбцинками. Лучше всего сразу закрепить линейку или рулетку на станине – это намного облегчает работу. Толкатель удобен для работы с небольшими заготовками – он позволяет закреплять деталь с двух сторон, что обеспечивает точность в работе

Важно также сделать:

лифт;
расклинивающий нож;
подъемный механизм.

Конденсаторы рассчитываются по такой схеме: на 1000 ватт приходится 100 мкФ для конденсатора рабочего типа. Емкость пускового конденсатора надо заказывать в два раза большей. Следует помнить, что пусковой блок SB – это приспособление, которое автоматически возвращается в первоначальное положение. Это очень удобно, так как буквально через считаные секунды после старта можно начинать рабочий процесс.

Для чего нужна циркулярная пила

Перед началом работ, необходимо определить основные задачи распиловочного станка. Если вам нужно просто напилить дрова на зиму, или производить элементарные плотницкие работы вроде изготовления забора – достаточно крепкого стола с прорезью для диска пилы. Такие варианты популярны в сельской местности.

Циркулярка для работ с бревнами

В некоторых подобных «моделях» присутствует вал для закрепления ножей рубанка или фуганка. Как правило, из уголка или швеллера варится станина, на ней закрепляется электродвигатель от списанной заводской вентиляции, и при помощи шкива крутящий момент передается на диск. Подробно описывать технологию изготовления подобного станка не имеет смысла.

Другое дело, если вы хотите производить столярные работы. В этом случае необходим координатный стол с направляющими, которые фиксируются под разными углами.

Поскольку на такой стационарной пиле можно работать с заготовками малого размера – необходимо позаботиться о безопасности оператора. Желательно предусмотреть регулировку скорости вращения и возможность легкой смены дисков с разными диаметрами.

Циркулярка на моторе от стиральной машины

Не промахнешься при аварии

Включение и отключение пилы

Когда кто-то будет готов, вы можете решить вопрос с тем, как будет включаться и отключаться оборудование. Если у вас есть соответствующие знания в области электротехники, то клавиша включения вами может быть зашунтирована. Кнопка управления при этом выносится на внешнюю поверхность ребра.

Если вы изготовили стол для ручной циркулярной пилы своими руками, но автоматизация работы электрического оборудования для вас слишком сложная задача, то клавишу можно стянуть с помощью проволоки, а само устройство включать и отключать с помощью сетевого шнура. Вышеописанная конструкция стола довольно проста. С задачей по изготовлению может справиться любой домашний мастер. При желании расширить функционал можно позаботиться о безопасности, сделав конструкцию более сложной.

Как сделать приспособление своими руками

Отрезное приспособление изготавливается для конкретной модели электроинструмента. Измерьте на вашей циркулярной пиле расстояние от двигателя до нижней плоскости подошвы и отнимите 5 мм. Полученный результат – это высота направляющего упора.

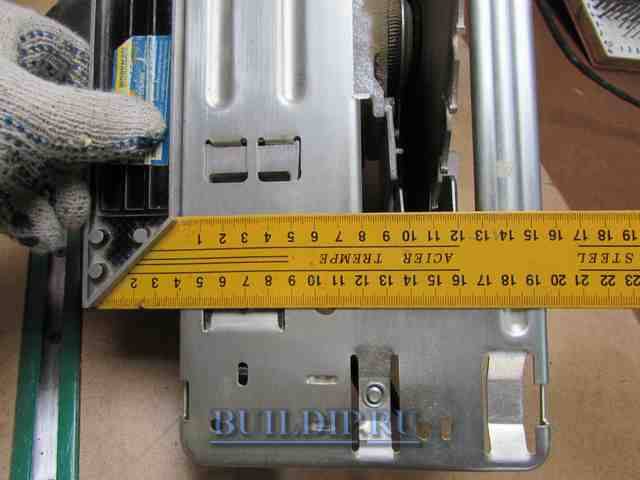

Снятие нужных размеров циркулярной пилы.

Подготовьте согласно размерам фанерное основание с прямыми углами и деревянные рейки с параллельными кромками.

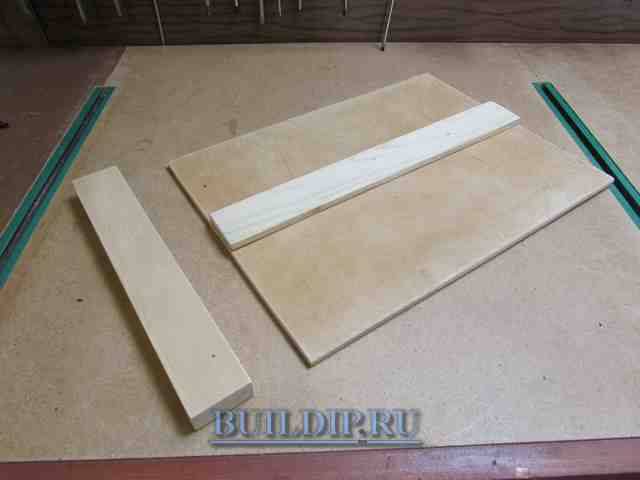

Заготовки для сборки приспособления для поперечного реза дисковой пилой.

Замерьте расстояние от режущего диска до края подошвы.

Прибавьте припуск в 6–10 мм и установите на этом расстоянии от правого торца фанеры направляющую рейку. Закрепите планку шурупами с потайными шляпками, контролируя её строго перпендикулярное положение.

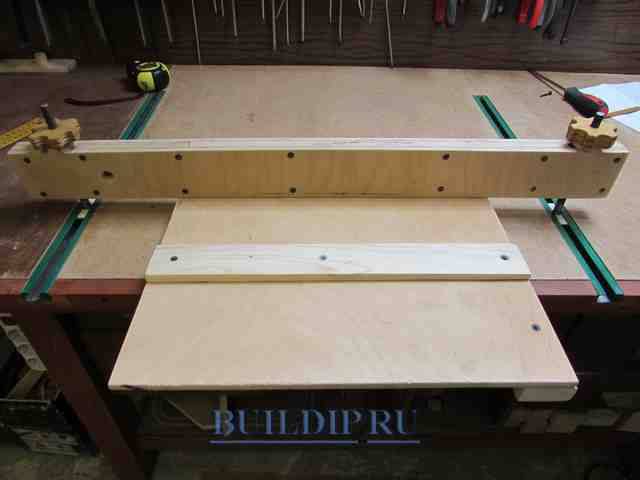

Прикрутите с обратной стороны упорный брусок и зафиксируйте приспособление на верстаке.

Опилите фанеру циркулярной пилой до окончательной ширины, создавая эталонный торец для точного позиционирования приспособления по разметке.

Начертите на бумаге шаблон кулачка эксцентрикового зажима.

Чертеж эксцентрикового зажима.

Разметьте деталь на 10-миллиметровой фанере и обозначьте шилом центр сверления отверстия для болта.

Выпилите заготовку электролобзиком.

Сделайте из той же фанеры шайбу диаметром 50 мм, используя раздвижное сверло по дереву «балеринка».

Отшлифуйте заготовки и подберите мебельный болт М6 или М8 с усом (либо с квадратным подголовником), гайку-маховичок, шайбу и втулку. Последнюю можно сделать из трубки подходящего диаметра. Длина втулки – это суммарная толщина основания, рычага и фанерной шайбы.

Готовый эксцентрик из фанеры.

Сделайте в основании сверлом по диаметру втулки отверстия, служащие для перестановки эксцентрикового прижима соответственно ширине раскраиваемой доски.

Схема сверления отверстий.

Соберите эксцентриковый механизм: вставьте сверху болт со втулкой, а снизу насадите деревянную шайбу, сам кулачок и стальную шайбу. Стяните детали гайкой.

Наклейте с внутренней стороны упора полоску наждачной бумаги для предотвращения проскальзывания в момент застопоривания эксцентрика, что может происходить в случае закрепления приспособления на гладко остроганной заготовке.

Прижимная система данного приспособления обладает ходом, обеспечивающим закрепление на досках с разбегом по ширине примерно в 10 мм. Если нужно раскроить или отторцевать заготовки другого размера, просто поместите перед упорным брусом деревянную подкладку.

Пример использования приспособления для поперечного реза ручной циркулярной пилой доски меньшей ширины.

При желании потенциал рассмотренного устройства можно расширить, добавив угол раскроя в 45°. Для этого потребуется несколько увеличить габариты опорной площадки и установить под данным углом второй упорный брусок.

Этапы работы

Циркулярная пила довольно опасный инструмент. Распиловочный стол должен иметь такое расположение, чтобы пила находилась ровно по центру, без смещения центра тяжести. Исходя из составленных схем на доске делается разметка карандашом, а затем лобзиком выпиливается основание. После этого полученную столешницу нужно тщательно прошлифовать для придания гладкости.

После проделанных работ столешница переворачивается и на внутренней стороне наносится разметка для углубления под подошву циркулярки. Фрезером создают углубления. Пила устанавливается в самодельный стол, тщательно крепится и проверяется на прочность.

Ножки для ручной циркулярки крепятся в последнюю очередь. Размеры, так же как и высота, зависят от мастера, главное их качественно закрепить на болты и саморезы. Ставить их нужно слегка враспор, а контролировать прочность с помощью все тех же ребер жесткости.

Защита от вырывов: нюансы устройства

Схема самодельного верстака (вид сверху).

К простейшим приспособления можно также отнести брусок, закрепленный в месте выхода пильного диска из обрабатываемой детали. Это позволит избежать такого неприятного эффекта, как сколы и вырывы. И если на разрезаемых досках, которые пойдут на изготовление каркаса дома или опалубки эти дефекты не будут играть роли, то при производстве столярных работ распил должен быть ровным и чистым.

Для изготовления более сложных универсальных приспособлений уже понадобятся инструменты и некоторое количество материалов. Время потраченное на их изготовление впоследствии с лихвой окупится легкостью выполнения работ, точностью и в конечном итоге экономией того же самого времени.

Самодельный универсальный слайдер

Для всех перечисленных направляющих можно сделать один универсальный слайдер, который подойдёт к любому устройству. Слайдер состоит из металлического профиля и каретки на подшипниках.

Такая конструкция, состоящая из самодельных направляющих на подшипниках, очень удобна: простая в изготовлении, удобная в работе, подойдёт к любому направляющему устройству. Каретка имеет восемь подшипников: четыре упорных и столько же боковых для фиксации каретки на шине. В качестве шины применяется профильная направляющая в виде рельса. Рельсовые направляющие особо точные, поэтому их применяют при изготовлении мебели.

Originally posted 2018-07-04 07:38:55.

Как сделать самодельные приспособления для циркулярной пилы?

Материалы и инструменты, которые понадобятся:

Текстолит или фанера.
Шурупы с потайными головками.
Опорные бруски.
Струбцины.
Двухсторонний скотч.
Оргалит.
Силиконовый спрей.
Алюминиевые уголки.
Парафин.
ДВП.

Изготовление направляющей

Фанерный лист, который имеет ровные по длине заводские грани, может быть использован для изготовления направляющей шины. Для этого надо от листа отрезать полоску шириной, равной максимально возможной ширине циркулярной пилы. К получившемуся значению нужно добавить 20 см. Длина данного листа должна быть немного больше максимальной длины материала.

Прежде всего нужно отступить 6-7 см от заводской кромки на подготовленном куске фанеры и отрезать полосу. Эта полоска будет линейкой, вдоль которой будет перемещаться станина пилы подобного типа. Часть отрезанного листа фанеры, которая осталась, послужит основанием, на котором будет закрепляться линейка. Вдоль линейки перемещается пила в процессе резки.

Важно позаботиться о том, чтобы высота линейки равнялась толщине станины пилы. Схема сборки циркулярной пилы

Схема сборки циркулярной пилы.

Далее понадобится установить линейку на основание. Она закрепляется на расстоянии 10 см от края. Расстояние может быть и меньше, однако оно должно быть достаточным для использования струбцин.

Заводская грань обязательно должна направляться в сторону, где будет производиться резка. Направляющая приклеивается к основанию и дополнительно крепится шурупами.

В конце нужно удалить лишнюю часть основания. Это можно сделать с помощью использования циркулярной пилы. Изготовленная грань на основании будет такой же ровной по длине, как и грань фанерного листа на линейке.

С подобной направляющей очень просто работать. Основание с линейкой закрепляется на заготовке, к примеру, на ДСП. Закреплять можно с помощью использования нескольких вариантов. В первом способе отрезаемая часть листа будет располагаться со стороны диска пилы, во втором способе – под основанием, на котором закрепляется направляющая линейка.

По длине листа делается 2 метки со стороны, которая соответствует указанным способам резки, на расстоянии, где располагается рез. Расстояние между метками должно быть максимальным

При этом важно учитывать толщину диска.По двум меткам устанавливается основание линейки и закрепляется струбцинами. Глубина губок струбцины должна обеспечивать их монтаж так, чтобы в конце реза пила могла свободно выйти за пределы листа

Если направляющая линейка имеет большую длину, то поперечный рез делать не слишком удобно. Потому целесообразно изготовить конструкцию, которая будет иметь меньшую длину. К примеру, для корпусных шкафов, которые имеют ширину 60 см, понадобится изготовить направляющую длиной 1 м.

Подобные приспособления подойдут исключительно для работы с материалами, имеющими большую ширину и длину. Разрезать доску на ровные брусья данной конструкции невозможно.

Конструкции для циркулярной пилы, которые помогут сделать точный распил

Если диск пилы подобного типа будет оставлять на краях распила рваные волокна и сколы, то можно попробовать изготовить конструкцию для получения нулевого зазора. Понадобится вырезать кусок твердого оргалита, который имеет толщину 6 мм. Далее нужно отвести диск, поднять защитный кожух и приклеить к основанию отрезанный кусок. Сделать это можно с помощью использования двухстороннего скотча. Далее включается пила и диск медленно погружается в твердый оргалит, чтобы была возможность получить пропил с нулевым зазором.

Можно сделать и специальный шаблон. Если изготовить шаблон, то можно будет производить точные распилы в любом месте. Конструкция, предназначается для досок шириной 15 см, но нетрудно подогнать приспособление под любые размеры или углы.

https://www.youtube.com/watch?v=7sWCaSTCox8

Конструкция изготавливается с маленьким припуском, после чего прижимается пила к упору и удаляется край основания до конечной длины. Удаленный край конструкции определяет линию, по которой пила подобного типа будет производить пропил. На доску метка ставится в том месте, где нужно ее отпилить. Далее нужно прижать нижний упор изделия к кромке материала и выровнять край основания по метке распила. Проводя инструмент через конструкцию, можно будет нарезать доски с высокой точностью.

Торцевые приспособления

Распилы на торцевых или кромочных поверхностях материала представляют собой отдельную и достаточно сложную задачу. Для выполнения реза на этих поверхностях необходимо создать дополнительные поверхности для устойчивой опоры циркулярной пилы.

В этом случае приспособление будет представлять собой две широкие рейки, соединенные между собой под углом 90° при помощи саморезов. Соединение дополнительно усиливается уголками. В рейках должны быть предусмотрены пазы для движения пильного диска. Для выполнения реза необходимо изготовить два таких приспособления. Процесс работы происходит следующим образом:

приспособления устанавливаются так, чтобы линия разметки на материале совпадала с пазом для движения пильного диска;
производится выравнивание кромки материала и опорной поверхности приспособлений;
устанавливаются струбцины, фиксирующие приспособления для устойчивой и безопасной работы.

Ручная дисковая пила при наличии конструктивной возможности может быть превращена в отрезной круглопильный станок. Для этого пила переворачивается и с помощью систем крепления устанавливается в поверхность стола так, чтобы пильный диск проходил сквозь столешницу.

Способы крепления, материал и габариты столешницы каждый мастер, взявшийся за такую модернизацию, подбирает исходя из стоящих перед ним задач и имеющихся возможностей. В общих чертах все узлы такого приспособления должны удовлетворять требованиям прочности и надежности. Столешница должна быть плоской и ровной, иметь габариты, достаточные для безопасной обработки деталей. Обязательным требованием является наличие легкого доступа к выключателю. Недопустимо использование вместо рамы для дисковой пилы крепления струбцинами к поверхности верстака или зажим в слесарных тисках.

Ненадлежащее использование циркульной пилы является источником повышенной травмоопасности. Причем травмы, которые можно получить при работе с этим инструментом, иногда бывают очень и очень серьезные

Поэтому очень важно надежно закреплять как обрабатываемые материалы, так и приспособления, исключая малейшую возможность неконтролируемого хода инструмента

Правильно подобранные для выполнения конкретных задач приспособления при соблюдении техники безопасности позволят быстро и качественно выполнить практически любую задачу, встающую перед домашним мастером.

Приспособление для раскроя брусьев

Для раскроя большого количества одинаковых брусьев имеет смысл изготовить приспособление, называемое седлом. Оно представляет собой три детали, соединенные в виде буквы “П” (спинка и две боковины). Ширина спинки должна соответствовать ширине распиливаемого бруса. Ширина боковин подбирается такой длины, чтобы они могли обеспечить достаточную опору для края подошвы циркулярной пилы до момента вхождения пильного диска в материал заготовки. Также в боковинах необходимо предусмотреть пазы или отверстия для надежного крепления приспособления на обрабатываемом брусе при помощи струбцин.

Схема сборки верстака.

Работа с данным приспособлением осуществляется следующим образом:

размечается линия отреза;
на расстоянии, равном рабочему расстоянию от линии отреза, выставляется и фиксируется приспособление;
осуществляется рез бруса перемещением циркулярки вдоль боковой поверхности приспособления.

Достоинством данного устройства является отсутствие необходимости в перенастройке при разрезании бруса, превосходящего по толщине вылет пильного диска. Для этого осуществляются два прохода пилы с противоположных сторон.

Конструкцию приспособления для работы с брусьями можно слегка улучшить по аналогии с модернизированным бруском-направляющей. Для этого на одну или обе боковины на расстоянии, равном рабочему, крепятся бруски, служащие упором для подошвы циркулярки. Таким образом, край боковой детали будет совпадать с требуемой линией распила.

Как работает приспособление для ручной дисковой пилы

Рассматриваемое устройство предельно просто и состоит всего из нескольких частей: основания для пилы, направляющей рейки, упорного бруска и эксцентрикового прижима обеспечивающего надежную фиксацию даже на пиломатериале, распущенном с небольшими отклонениями по ширине.

Схема приспособления для ручной циркулярной пилы.

Пользоваться самоделкой очень легко. Сначала на доске производится разметка.

Затем сверху устанавливается самодельное приспособление, нижний упор которого прижимается к кромке заготовки, а правый край выравнивается по метке.

Фото приспособления для дисковой пилы.

Далее фанерное основание надежно закрепляется поворотом рычага эксцентрикового зажимного механизма.

Фото приспособления – вид с низу.

Теперь остается поставить циркулярную пилу на основание и выполнить разрез, прижимая край подошвы к направляющему боковому упору.

Поперечная резка доски с применением изготовленного приспособления.

Результатом будет идеально ровный распил, точно повторяющий разметку.

С этим приспособлением удобно делать множество поперечных резов, когда требуется частое перемещение инструмента на новую линию распила, например, при выборке пазов в брусьях. Пригодится оно и при необходимости уменьшения длины заготовки на несколько миллиметров, а справится с этой задачей не хуже торцовочной пилы.

Рельсовое стусло для ручной циркулярки

Это устройство позволяет проводить нарезание досок заданной длины, брусков, мелких заготовок в больших количествах достаточно быстро и с высоким качеством.

Для изготовления такой направляющей необходимо иметь:

Металлические уголки одинаковой величины полки и длины.
Основание из любого доступного материала: доски, фанеры, ДСП. Его толщина должна быть более 15 миллиметров.
Набор крепежа (болты, гайки, саморезы по дереву).

Перед распилом заготовок производят разметку. Отмечают длину будущей шины и места крепления. Основными условиями при выборе размеров является:

доска должна свободно перемещаться под направляющими;
выбранный диск циркулярной пилы не должен находиться слишком высоко.

Рельсовое стусло для ручной циркулярки

Для крепления конструкции используют болтовые соединения. Следует тщательно выверить параллельность закреплённых уголков. Обеспечить свободное скольжение подошвы циркулярной пилы. Для этого приклеивают фторопластовые полосы. Они существенно уменьшают коэффициент трения и снижают нагрузку на циркулярную пилу.

В качестве другого варианта устанавливают небольшие колеса. В качестве готового изделия можно применить небольшого диаметра подшипники. Потребуется дополнительно время и инструменты. Созданная конструкция значительно упростит операцию распила и обеспечит надлежащую безопасность.

Как работает приспособление для ручной дисковой пилы

Схема приспособления для ручной циркулярной пилы.

Пользоваться самоделкой очень легко. Сначала на доске производится разметка.

Фото приспособления для дисковой пилы.

Далее фанерное основание надежно закрепляется поворотом рычага эксцентрикового зажимного механизма.

Фото приспособления — вид с низу.

Поперечная резка доски с применением изготовленного приспособления.

Результатом будет идеально ровный распил, точно повторяющий разметку.

Изготовление упора для циркулярной ножовки

Упор для распила 2 видов: параллельный и угловой. Каждый вариант имеет свои особенности, о которых нужно знать перед изготовлением.

Угловой

Угловой упор для станка используется довольно часто. С его помощью распиловка досок проходят точно и быстро под прямым углом. Также он применяется для торцевания досок, из которых изготавливают упор. Приспособление для пиления под углом можно с легкостью сделать своими руками.

Последовательность действий:

Взять для основания лист, изготовленный из фанеры. Его толщине не должна превышать 1 см.
Закрепить на основе направляющий брусок, высота которого составляет не более 2 см.
Внизу рекомендуется закрепить упор, находящийся перпендикулярно направляющей. Он должен быть сделан из такого же куска материала.
Отделить неиспользуемые части бруска. Промежуток от направляющей до пильного диска каждый раз рассчитывается в индивидуальном порядке, поэтому к обрабатываемому материалу ее рекомендуют крепить с угла струбцинами.
Применить крепежные устройства из деревянных шайб.
Осуществить прижим барашковой гайкой на винте.

самодельный угловой упор

Параллельный

Осуществить параллельный упор для циркулярки своими руками можно следующим образом:

Просверлить 6 размеченных отверстий диаметром 0,8 см.
Обработать наждачной бумагой заусенцы, которые создаются от сверления.
Запрессовать в крайние отверстия каждой тройки по два штифта размером 0,8х1,8 см.
Положить полученную конструкцию на стол так, чтобы штифты вошли в пазы, предусмотренные для циркулярной пилы.
Вставить болты снизу рабочей поверхности в пазы и средние отверстия между ними. Резьбовая часть должна войти в отверстия рейки и прорезь стола.
Навинтить обычную гайку с каждой стороны поверх рейки.
Опустить обе гайки.
Переместить рейку до нужного расстояния от диска и зафиксировать ее гайками.

Приспособы для стационарного циркулярного станка

Стационарный циркулярный станок – это та же самая дисковая пила, но жестко закрепленная в столе с верхним или нижним положением пильного диска. Здесь заготовка подается к пильному диску мастером, а не наоборот. Тем не менее для усовершенствования и более точного производства работ, также применяется ряд дополнительных приспособлений.

Самозажимная линейка на станок своими руками

Самозажимная линейка представляет собой длинную линейку (в зависимости от величины стола), которая на торцах имеет зажимные рейки. Ими линейка крепится к торцам стола и остается зафиксированной относительно материала для распиливания.

Линейка фиксируется к торцам стола, таким образом, чтобы между плоскостью линейки и пильного диска возникло нужное расстояние. Заготовка проводится, упираясь боковым торцом в линейку, а в итоге получается заготовка нужных типоразмеров.

Торцевые деревянные зажимы кулачкового типа

В качестве инструкции по изготовлению самозажимной линейки для циркулярной пилы своими руками предлагаем вашему вниманию посмотреть видео.

Параллельный упор

Параллельный упор полностью аналогичен тому, который используется при работе с ручной дисковой пилой. Существует множество его видов, но в целом его конструкция имеет типовое устройство. Планка с г-образным окончанием. Сама планка может быть самозажимной или фиксироваться с помощью струбцины.

Самодельный параллельный упор для циркулярной пилы. Его отличие от линейки в отсутствии размерной шкалы

Видео-инструкция по изготовлению параллельного упора своими руками.

Рекомендуем почитать интересную статью про параллельные упоры для циркулярных пил, в ней рассмотрено все что нужно про данное приспособление, от устройства до изготовления своими руками.

Механизм подъема — лифт

Лифт представляет собой неподвижное устройство, состоящее из двух планок с перфорацией под крепление поперечного упора для циркулярной пилы. Планки позволяют выполнять движение пилой в вертикальной плоскости с целью подъема или опускания режущего диска. В перфорации изготовлено зажимное устройство, которое позволяет фиксировать пилу на той или иной высоте.

Лифт предназначен для регулировки глубины пропила. Это позволяет не только распиливать тонкие или толстые заготовки, но и делать пропилы на неполную глубину. Это необходимо для облегчения изготовления пазов и ниш.

Лифт для регулировки высоты пильного диска циркулярной пилы

На видео представлена подробная инструкция по изготовлению лифта для циркулярной пилы.

Каретка на салазках

Также используется в устройствах с верхним расположением пилы. Конструктивно представляет собой две направляющие с подвижной кареткой, куда монтируется дисковая пила. Заготовка закрепляется под кареткой, а пила подается на подвижной площадке.

Многоцелевая каретка с перфорацией под пильный диск и зажимами для заготовок

Данное видео подробно разъяснит все нюансы изготовления каретки своими руками.

Рекомендуем почитать интересную статью про каретки для циркулярных пил, в ней рассмотрено все что нужно про данное приспособление, от устройства до изготовления своими руками.
