Предохранительный клапан

Разновидности групп безопасности и принцип выбора подходящей модели

Стандартный предохранительный клапан для бойлера по исполнению может отличаться несколькими особенностями конструкции. Эти нюансы не изменяют функциональность устройства, а лишь упрощают использование и обслуживание. Чтобы правильно выбрать узел безопасности надо знать, какие бывают предохранительные клапаны для бойлеров и чем они отличаются.

Рычажные модели

Самый распространенный тип стандартного узла безопасности – модель с рычажком. Такой механизм можно привести в действие вручную, что удобно при проверке или сливе воды из бака бойлера. Делают это так:

• горизонтально расположенный рычаг устанавливают вертикально;
• прямое соединение со штоком приводит в действие пружинный механизм;
• пластинка предохранительного клапана принудительно открывает отверстие и из штуцера начинает течь вода.

Даже если не требуется полное опустошение бака, контрольный слив выполняют ежемесячно для проверки работоспособности узла безопасности.

Различаются изделия конструкцией рычажка и штуцером для сброса воды. Если имеется возможность, то лучше выбрать модель с зафиксированным к корпусу флажком. Крепление выполнено болтом, препятствующим ручное открывание рычажка детьми. Изделие имеет удобную форму штуцера в виде елочки с тремя нарезками, что обеспечивает надежную фиксацию шланга.

Более дешевая модель не имеет фиксации флажка. Рычажок можно случайно зацепить рукой и начнется ненужный слив воды. Штуцер короткий, всего с одним кольцом нарезки. Фиксировать шланг на такой выступ неудобно и при сильном давлении его может сорвать.

Модели без рычага

Предохранительные клапана без рычага – самый дешевый и неудобный вариант. Такие модели часто идут комплектом с водонагревателем. Опытные сантехники их просто выбрасывают. Работают узлы аналогично рычажным моделям, только нет возможности вручную выполнять контрольный слив или опустошение бака бойлера.

Модели без рычага бывают двух исполнений: с крышкой на конце корпуса и глухие. Первый вариант более удобен. При засорении крышку можно открутить для очистки механизма. Глухую модель нельзя проверить на работоспособность и очистить от накипи. Штуцера сброса жидкости у обоих клапанов короткие с одним кольцом нарезки.

Узлы безопасности для больших водонагревателей

На водонагреватели с объемом накопительного бака от 100 л ставят усовершенствованные предохранительные клапана. Работают они аналогичным образом, только дополнительно комплектуются шаровым краном для принудительного слива, а также манометром.

Особое внимание стоит обратить на штуцер отвода жидкости. Он резьбовой. Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом

Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом.

Модели оригинального исполнения

Для любителей эстетики и комфорта производители предлагают узлы безопасности в оригинальном исполнении. Изделие комплектуют манометром, наносят хромированное покрытие, придают элегантную форму. Выглядят изделия красиво, но стоимость их высокая.

Различие по маркировке корпуса

Качественные изделия на корпусе обязательно имеют маркировку. Производитель указывает максимально допустимое давление, а также направление движения воды. Вторая маркировка – это стрелка. Она помогает определить, какой стороной поставить деталь на патрубок бойлера.

На дешевых китайских моделях маркировка часто отсутствует. С направлением жидкости без стрелки разобраться можно. Пластинка обратного клапана должна открываться вверх по отношению к патрубку бойлера, чтобы внутрь бака поступала вода из водопровода. А вот с допустимым давлением без маркировки определиться не получится. При несоответствии показателя узел безопасности постоянно будет течь или, вообще, не сработает в аварийной ситуации.

Другие типы клапанов

Когда пытаются сэкономить на группе безопасности, на водонагреватель пытаются установить подрывной клапан, предназначенный для системы отопления. По функциональности узлы схожи, но есть один нюанс. Подрывной клапан не способен понемногу стравливать жидкость. Механизм сработает, когда избыток давления достигнет критической отметки. Подрывным клапаном можно только стравить всю воду из бака при аварии.

Отдельно стоит рассмотреть установку только обратного клапана. Механизм этого узла наоборот запирает воду внутри бака, не давая ей стечь в трубопровод. При избытке давления рабочая пластина со штоком не способна сработать в обратную сторону, что приведет к разрыву бака.

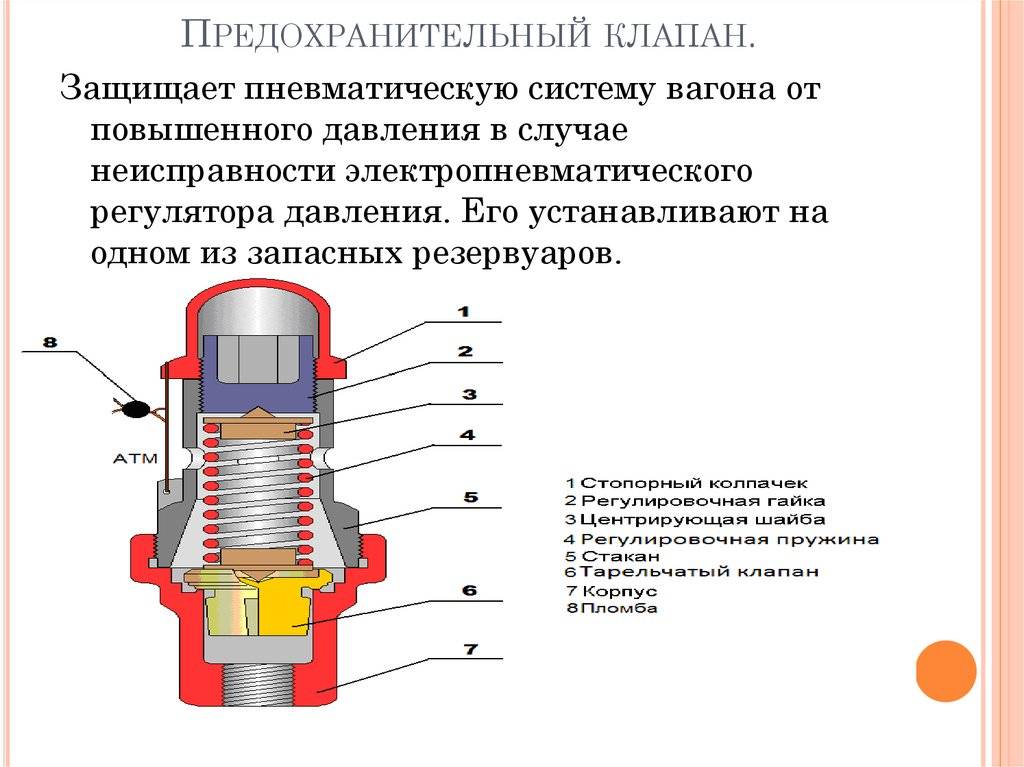

Технические требования к предохранительным клапанам

Основное требование, предъявляемое к аварийной арматуре- это надежность и четкость срабатывания. Достигается это за счет:

• Быстрое открытие при достижении порога срабатывания.
• Достаточная пропускная способность при открытии.
• Четкое закрытие при снижении напора до допустимого уровня.
• Гарантия герметичности и отсутствие утечек при нормальном напоре до и после срабатывания.
• Безотказность в течении паспортного срока эксплуатации и проектного числа срабатываний. Стабильность параметров упругих элементов и качества поверхностей золотника и седла.

Вся предохранительная арматура обязательно должна периодически испытываться на работоспособность, целостность и качество уплотнений. Для этого ее демонтируют и направляют в сертифицированную поверочную лабораторию или испытательный центр. Для предохранителей, работающих в сложных установках непрерывного цикла, допускается проверка на месте. Ее проводят методом испытания в действии.

Регулировка зазора

Регулировку проводят только на холодном двигателе. Текущий тепловой зазор определяется специальными металлическими плоскими щупами разной толщины. Для изменения зазора на коромыслах имеется специальный регулировочный винт, который проворачивается. В системах с толкателями или регулировочными шайбами регулировка происходит путем подбора деталей нужной толщины.

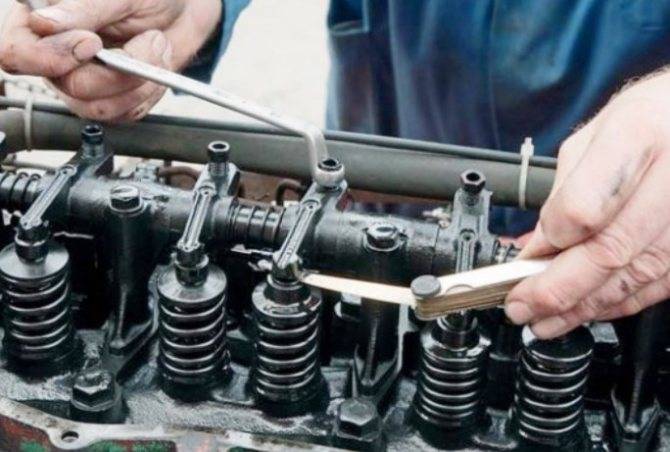

Регулировка клапанов для механизма с коромыслами

Рассмотрим пошаговый процесс регулировки клапанов для двигателей с толкателями (стаканами) или шайбами:

1. Снимите клапанную крышку двигателя.
2. Проверните коленчатый вал так, чтобы поршень 1-го цилиндра находился в ВМТ. Если это сложно сделать по меткам, то можно выкрутить свечу и вставить в колодец отвертку. Ее максимальное перемещение вверх покажет мертвую точку.
3. С помощью набора плоских щупов измерьте зазор в приводе клапанов под теми кулачками, которые не нажимают на толкатели. Щуп должен иметь плотный, но не слишком свободный ход. Запишите номер клапана и величину зазора.
4. Проверните коленчатый вал на один оборот (360°) так, чтобы поршень 4-го цилиндра находился в ВМТ. Измерьте зазор под оставшимися клапанами. Запишите данные.
5. Проверьте, в каких клапанах зазор не попадает в допуск. Если такие имеются, то подберите толкатели нужной толщины, снимите распредвалы и установите новые стаканы. На этом процедура закончена.

Проверку зазора рекомендуется проводить каждые 50-80 тысяч километров пробега. Данные о стандартных зазорах можно найти в руководстве по ремонту автомобиля.

Правильно настроенный и отрегулированный газораспределительный механизм обеспечит ровную и плавную работу ДВС. Также это положительно скажется на ресурсе мотора и комфорте водителя.

Трехходовой

Существует практика добиваться определенной температуры теплоносителя в различных ветках и контурах СО методом смешивания или разделения потоков теплоносителя. Трехходовой клапан на системе отопления играет роль устройства, регулирующего температуру рабочей жидкости после теплогенератора.

Конструкция смесительной арматуры проста: в корпусе прибора есть три отверстия, два входа и один выход. Приборы разделительного типа имеют один вход и два выхода.

Основным управляющим устройством данного элемента является термоголовка, внутри которой расположен резервуар с жидкостью (сильфон). При нагреве выносного датчика жидкость в нем расширяется и поступает в сильфон. Объем данного резервуара увеличивается и оказывает воздействие на шток клапана, который открывает или перекрывает входы для смешивания или разделения потоков. В разделительных типах данного элемента СО используется тот же принцип, но шток не открывает проход для потоков, а разделяет один поток на два.

Управлять прибором может не только термостатическая головка. Достаточно популярны устройства с ручным управлением. Глубину нажатия штока определяет поворот управляющей рукоятки. Сегодня, на рынке климатической техники широко представлены данные устройства с электро – и сервоприводами.

Принцип работы балансировочного вентиля

Алгоритм функционирования и принцип работы балансировочного клапана отопления состоит в регулировке размера прохода и соответственно давления (искусственного сопротивления на пути теплоносителя). Изменению подвергается внутренний проход посредством вращения рукояти и как следствия движения шпинделя с рабочим конусом.

При откручивании шпиндель и рабочий конус поднимаются вверх, что обеспечивает максимальную проводимость теплоносителя. При закручивании шпиндель давит на седло регулятора перепада давления и тем самым преграждает путь воде по контуру.

К дополнительным функциям балансировочного клапана можно отнести:

• ограничение расхода источника тепловой энергии;
• перекрытие трубопровода;
• присоединение измерительных приборов;
• слив рабочей жидкости.

Как устанавливать и регулировать

В разветвленных сетях водоснабжения редукционная арматура ставится на входе в квартиру. Они позволяют компенсировать перепады напора, связанные с неравномерным расходом воды на разных этажах здания и стабилизировать напор для конечных потребителей.

При планировании и монтаже рекомендуется учитывать следующее:

• При отсутствии специальных предписаний изготовителя клапан монтируется в разрыве любой трубы, как вертикальной, так и горизонтальной.
• Если контрольные манометры не входят в конструкцию устройства, то их следует установить до редуктора и сразу после него. Это позволит визуально контролировать параметры на входе и исправность прибора.
• Если отрезок трубопровода, оснащенный редуктором, имеет строгие ограничения по максимальному давлению, то следом за редукционным предусматривают предохранительный клапан, сбрасывающий избыток давления в нестандартной ситуации.
• Если выбрана поршневая конструкция редуктора- перед ним обязательно должен стоять фильтр механической очистки. Он защитит высокоточные детали механизма от повреждения частичками ржавчины, песка и минеральных отложений.
• Если вода сильно загрязнена, например, в случае старой и изношенной водораспределительной сети, могут потребоваться дополнительные фильтры, снижающие минерализацию воды.
• При выборе типа присоединения на стороне низкого давления (до 5 атм) предпочтительным является резьбовой.

Фланцевые соединения более надежны, но в бытовой сети их преимущества проявляются слабо. Сварные соединения обладают максимальной надежностью, но низкой ремонтопригодностью. Для требующего периодического обслуживания и замены оборудования — это не лучший выбор.

Виды регулировочных клапанов

Устройства разделяют на две подгруппы. Они различаются конструкцией и принципом действия. Это:

• Редукторы прямого действия. Давление в магистрали непосредственно действует на чувствительные элементы, управляющие регулировкой. Работает за счет энергии напора в магистрали.
• Редукторы непрямого действия. Давление воспринимается чувствительным элементом и предается на механизм, сравнивающий значение с заданным и управляющий исполнительными органами. Этот механизм может использовать электронные компоненты и требовать дополнительного питания.

Редукторы разделяются также по виду рабочей среды:

• Воздух.
• Газ (углекислый, ацетилен, аргон, кислород и т.п.).
• Масло в системах смазки и гидравлики.
• Вода в сетях водоснабжения и канализации.
• Теплоноситель в системах отопления.

Рабочая среда влияет на выбор конструкции, материалов, диапазонов регулировки.

Гидравлические редукторы, в свою очередь, бывают поршневые и мембранные. Поршневые отличаются тем, что изменения входного давления не влияет на стабильность параметров на выходе. Однако устройства такого типа намного более чувствительны к загрязнениям и посторонним включениям в потоке рабочей среды и требую установки фильтров. В мембранных редукторах перепады на входе сказываются на постоянстве напора на выходе, они неприхотливы и допускают значительные загрязнения жидкости. Для срабатывания им не требуется существенный перепад входного давления.

Клапан редукционный пружинного типа применяется для управления напором при подаче газов, воды, пара, растворов теплоносителей.

Назначение

Устройства предназначены для понижения высокого напора жидкости или газа, подаваемого из магистрали, до значений, необходимых для работы устройства-потребителя. Еще одно назначение редукционного клапана — поддержание постоянного давления на входе таких устройств.

Основные области применения гидравлических редукционных клапанов следующие:

• Водопроводные распределительные сети.
• Насосные установки.
• Оросительные системы.
• Противопожарные комплексы.

Правильно подобранный редукционный клапан дает следующие преимущества:

• Защита от резких перепадов напора, гидравлических ударов.
• Оптимизация расхода ресурсов, снижение издержек.
• Снижение уровня вибрации, нежелательных акустических эффектов (так называемое «гудение труб»).

Специалисты рекомендуют устанавливать редукционный клапан в следующих случаях:

• При давлении в магистрали выше 5 атм. (бар)
• Защита от бросков.
• Сложные распределительные системы в многоэтажных зданиях.
• Потребность в секциях водопроводной сети с разным напором.

Чтобы стабилизировать давление в отопительных контурах, применяется подпиточный клапан.

Как выбрать предохранительный клапан

Основной критерий выбора предохранительного устройства – технические параметры отопительной системы, указанные в проектной документации.

В большинстве современных закрытых систем отопления используются стандартные латунные предохранительные клапаны прямого действия.

Они подходят для установки в системы, работающие на дизельных, газовых или электрических котлах.При достижении критической температуры и давления предохранительный клапан практически мгновенно прекращает дальнейший нагрев рабочей среды и предотвращает аварию.

Простые латунные предохранительные клапаны рассчитаны на превышение давления рабочей среды до 3-6 бар.

При выборе клапана для дизельных, газовых и электрических котлов нужно выбирать предохранительные устройства, способные выдержать давление, на 20-25% превышающее нормальное рабочее давление в системе.

Для твердотопливных котлов, работающих на торфе, брикетах или угле, нужно более тщательно выбирать вид сбросников, т.к. твердое топливо не может прекратить горение моментально и еще некоторое время после выключения продолжают нагревать воду.

Для них подходят современные предохранительные клапаны теплового сброса, рассчитанные на максимальное рабочее давление 10 бар. То же самое относится к твердотопливным котлам в открытых системах отопления, в которых сбросные клапаны эффективнее всего работают, реагируя на повышение рабочей температуры, а не давления.

Нежелательно выбирать дешевое инженерное оборудование от китайских производителей: оно обычно не отличается высоким качеством и быстро выходит из строя. Показателем износа является повышение количества срабатываний клапана.

Рекомендуем ознакомиться:  Для чего нужен обратный клапан на воду и как его правильно установить?

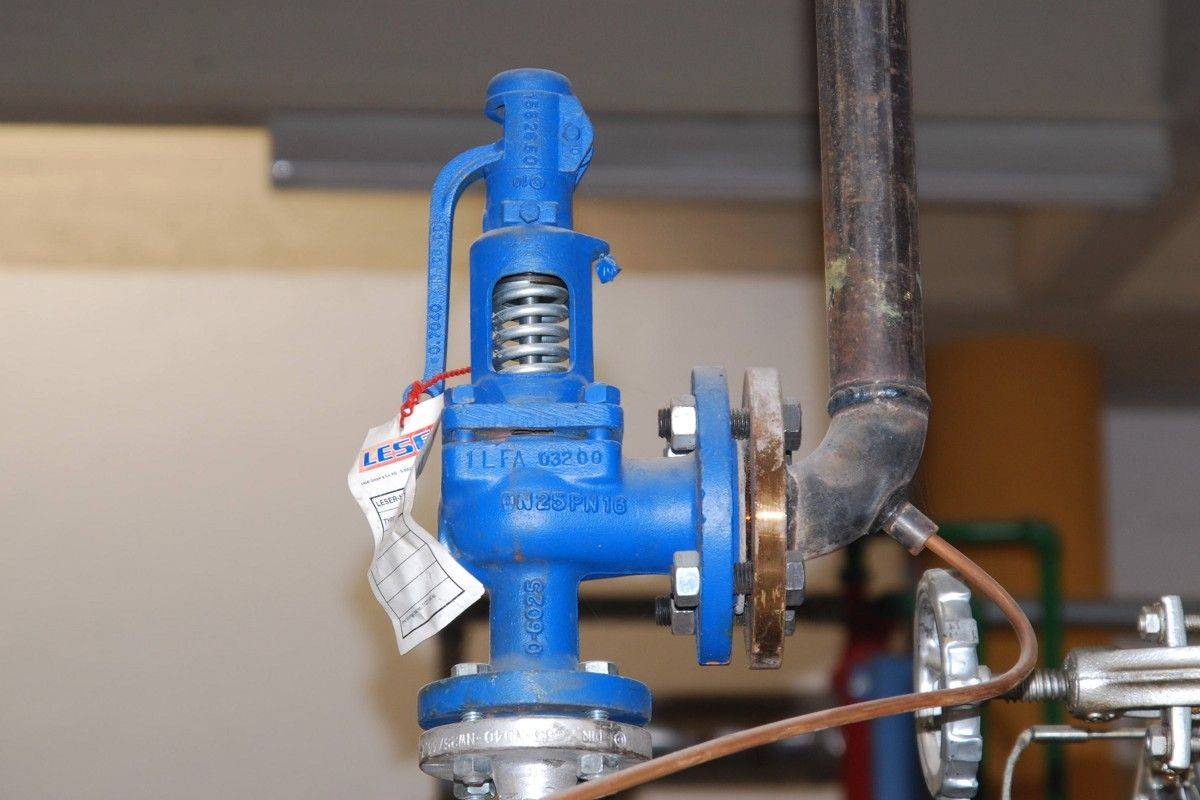

Механизм прижима

Рычажно-грузовые предохранительные клапаны рассчитаны на большие нагрузки и диаметр трубы не менее 200 мм, поэтому используются в промышленных отопительных системах.

Для индивидуального отопления частного дома лучше приобрести устройство с пружинным механизмом, это стандартный, надежный и часто используемый вид сбросного клапана.

Высота подъема

Клапаны сброса давления имеют разную высоту подъема затвора:

1. Малоподъемная модель ПС-350.Малоподъемные. Высота затвора в малоподъемных клапанах не превышает 1/20 диаметра седла. Имеют относительно низкую пропускную способность и простую конструкцию. Применяются в магистралях с жидким теплоносителем. Как правило, малоподъемной предохранительной арматуры достаточно для системы отопления с водяным контуром мощностью до 40-43 кВт. Для предотвращения аварии в таких системах необходимо сбросить небольшой объем теплоносителя.
2. Полноподъемные. Высота затвора в полноподьемных клапанах больше или равна диаметру седла. Как правило, это рычажно-грузовые механизмы, более дорогие и сложные по конструкции. Полноподъемные клапаны имеют высокую пропускную способность, могут быть установлены на магистрали, в которых циркулируют газы, пар или сжатый воздух.

Полноподъемная модель PN 16.

Скорость срабатывания механизма

По скорости срабатывания предохранительные клапаны делятся на пропорциональные и двухпозиционные.

В отопительных системах частного дома лучше использовать пропорциональные клапаны, опять таки, их достаточно для большинства систем. Затворная крышка таких устройств открывается постепенно, пропорционально возрастанию давления в магистрали, соответственно и объем сбрасываемого теплоносителя возрастает пропорционально. В таких клапанах отсутствуют автоколебания, они поддерживают корректный уровень давления и стоят дешевле.

Двухпозиционная предохранительная арматура отличается моментальным подрывом и полным открытием клапана. Такой механизм позволяет быстро сбросить большие объемы теплоносителя, однако создает риск гидроудара: из-за быстрого сброса большого количества жидкого теплоносителя, в магистрали существенно снижается давление, после чего клапан резко закрывается. Поэтому двухпозиционную предохранительную арматуру рекомендуют устанавливать на магистрали со сжимаемой средой (воздух, газ, пар).

Диаметр

Диаметр предохранительного клапана сброса давления в системе отопления не должен быть меньше разъема подводящего патрубка. В противном случае, работе механизма будет мешать постоянное гидравлическое давление.

Производитель

Поскольку предохранительные клапаны имеют довольно простую конструкцию, а современные модели в большинстве случаев изготавливаются из латуни по одинаковой технологии, критических различий между арматурой различных производителей нет.

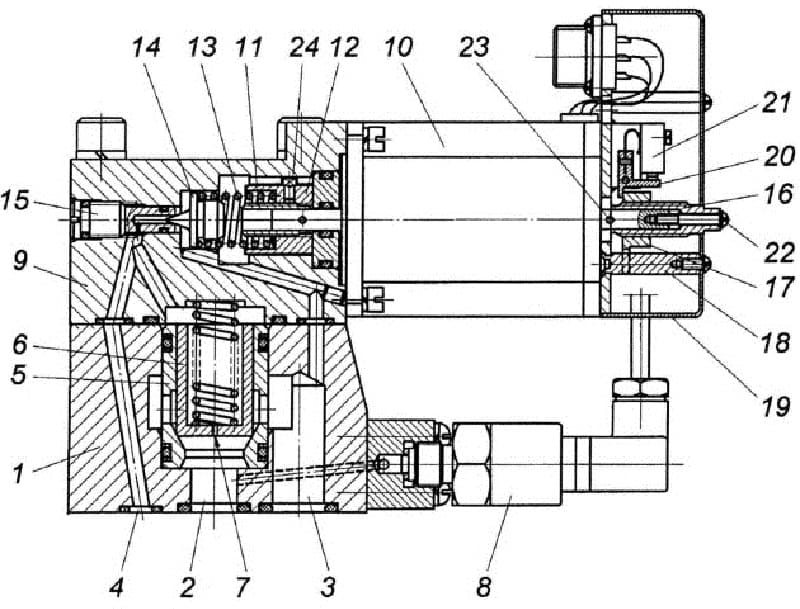

Предохранительные клапаны непрямого действия

При увеличении расхода через предохранительный клапан необходимо увеличивать и диаметры подводных каналов и запорно-регулирующего элемента. Вследствие увеличения площади уплотняемой поверхности потребуется и увеличение усилия поджатия пружины, а значит и увеличение самой пружины.

Для обеспечения относительно небольших габаритов клапана при больших значениях расхода используют предохранительные клапаны непрямого действия, состоящие из основного и управляющего клапана.

Клапан управления представляет собой классический предохранительный клапан прямого действия. Этот клапан способен пропустить лишь небольшой расход. Однако при его открытии за счет возникшего перепада давления на постоянном дросселе 6 запорно-регулирующий элемент 5 переместится вверх соединив напорную линию со сливом.

Пружина 4 в этом клапане мягкая, она предназначена для возвращения запорно-регулирующего элемента в исходное состояние.

Настройка клапана осуществляется регулировочным винтом 1, который позволяет изменить предварительное поджатие силовой пружины 2.

Характеристика клапана непрямого действия

Характеристика предохранительного клапана непрямого действия более пологая, клапан этой конструкции имеет меньшие габариты, чем аналогичный клапан прямого действия.

Особенности установки

При установке сбросного клапана для воды следует учесть не только его характеристики, но и работу, выполняющуюся расширительным баком. Если он не отреагирует на повышенное давление в системе, должен сработать предохранитель для выхода лишней жидкости. Соблюдая правила установки, расположение клапана должно быть на расстоянии 30−40 см от выходного патрубка котла, а между ними встраивается манометр. Его показания служат информацией о состоянии отопительного контура. Правила установки сбросного клапана:

1. 1. Перед устройством запрещено устанавливать запорное оборудование — задвижки, краны и т. д.
2. 2. Для удаления лишней воды на выходной патрубок клапана ставится трубка для слива. Для этого можно использовать соединение с обраткой или канализацией.
3. 3. Предохранительный клапан должен стоять в самой верхней точке замкнутой системы отопления.

Кроме этого, следует регулярно проверять рабочее состояние механизма. У пружинных моделей может произойти спайка тарелки со стенками корпуса. Это действует на превышение отметки максимального давления, влияющего на своевременное срабатывание клапана в отопительной системе, из-за чего устройство может не открыть отверстие для выхода жидкости.

Зачастую это касается условий эксплуатации сбросного предохранителя для отопления, а не принципа его работы. Но даже при тщательном выполнении установки возможно нестабильное функционирование изделия. При частом срабатывании аварийного устройства (6−8 раз) рекомендуется замена его. Это означает, что механизм пришёл в негодность — износились пружина и тарелка. Устанавливая предохранительный клапан, следует учитывать:

• насколько соответствуют его технические характеристики эксплуатационным;
• правильное подсоединение;
• при монтаже стоит пользоваться традиционной паклей для труб, лента ФУМ (фторопластовый уплотнительный материал) не выдерживает температурного воздействия, из-за чего может возникнуть течь.

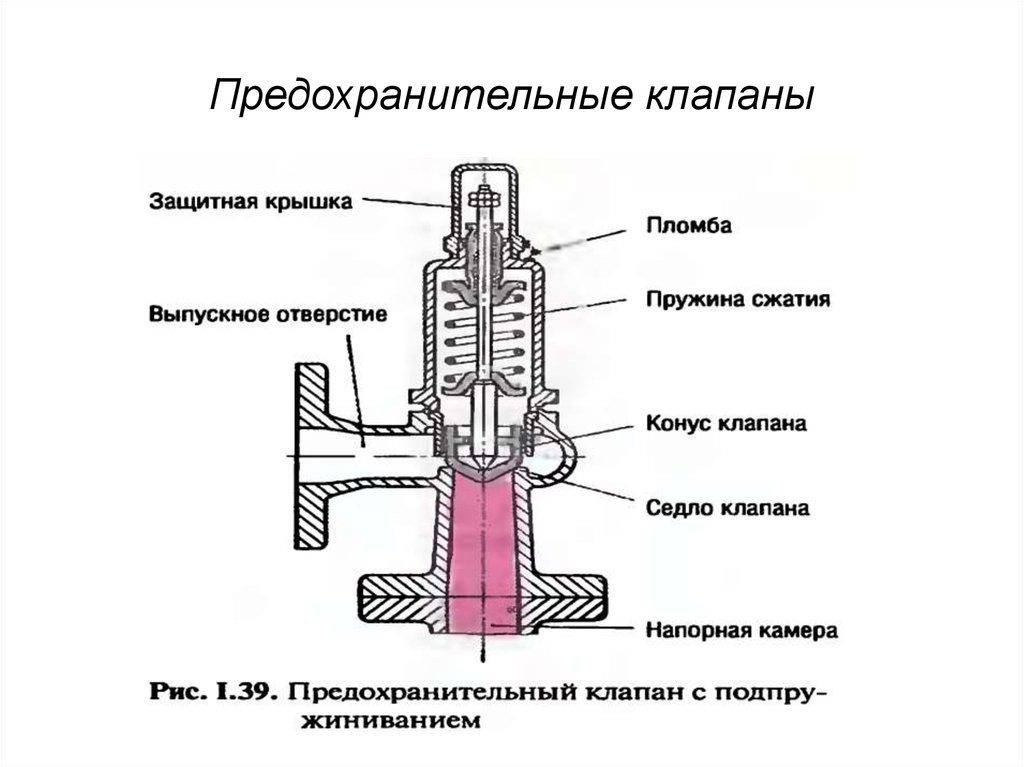

Разновидности ПСК

На сегодняшний день все ПСК классифицируются на виды в зависимости от конструкции и особенностей функционирования. Рассмотрим основные разновидности предохранительных сбросных устройств, в зависимости от их конструктивных особенностей:

• мембранные;
• пружинные.

По конструктивным особенностям клапаны делятся на два типа, в одном из них в качестве запорного элемента используется пружина

Мембранные. Основным достоинством таких устройств является то, что они оснащаются специальной мембраной. Такая мембрана отличается высокими показателями эластичности и выполняет функцию чувствительной детали. В мембранных устройствах золотник исполняет только одну функцию — запорную. Благодаря наличию такого конструктивного элемента, как мембрана, усиливается показатель чувствительности КПС. Подобное увеличение способствует расширению эксплуатационного диапазона запорно-предохранительных клапанов, так как появляется возможность использовать их в трубопроводных конструкциях с низкими показателями давления рабочей среды.

Пружинные. Эта разновидность ПСК оснащается пружиной, которая необходима для того, чтобы открывать клапан при повышении давления в системе, а также для продувки устройства. Продувка ПСК — необходимое мероприятие, которое позволяет снизить риск прилипания золотника к седлу, удалить инородные частицы, засоряющие уплотнительные элементы.

Кроме этого, ПСК подразделяются на:

• малоподъёмные изделия;
• полноподъёмные изделия.

В первом случае открытие затвора происходит медленно (пропорционально росту давления внутри коммуникации). В свою очередь, клапан предохранительный полноподъёмный сбросной открывается в случае повышения давления резко.

Сбросные клапаны чаще всего изготавливаются из металлов, которые не ржавеют

Новости

ИТП: задачи, функции, назначение

Индивидуальный тепловой пункт предназначен для экономии тепла, регулирования параметров снабжения. Это комплекс, располагающийся в отдельном помещении. Может эксплуатироваться в частном или многоквартирном доме. ИТП (индивидуальный тепловой пункт), что это такое, как устроен и функционирует, рассмотрим подробнее. 06 Апреля 2021 г.

Модернизация систем теплоснабжения – реальная экономия…

После проведенной модернизации расход угля сократился на 41%, а электричества – более чем в 4 раза. Примерно в тех же параметрах снизились и энергетические потери, а протяженность сетей уменьшалась почти в три раза. 14 Января 2021 г.

Проектирование и изготовление тепловых пунктов ИТП

Теплораспределительный или тепловой пункт – это комплекс оборудования и контрольно-измерительных приборов, предназначенный для распределения тепла, поступающего от внешней тепловой сети (котельных или ТЭЦ), между системам отопления, горячего водоснабжения или вентиляции промышленных и жилых объектов, коттеджей, офисов, гаражей или других строений с учетом установленных параметров. 01 Декабря 2021 г.

Правила и стандарты

В связи с широчайшим распространением предохранительных клапанов стандарты и правила, применяемые к ним, находятся во всех документах, которые регулируют использование всего оборудования, защищаемого ими. Например «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением (ПБ 03-576-03)» в России или «Boiler & Pressure Vessel Code» в США. Также существуют отраслевые документы, посвящённые исключительно предохранительным клапанам в применении к какому-либо оборудованию, например «Клапаны предохранительные паровых и водогрейных котлов. Технические требования (ГОСТ 24570-81)»

В связи с особой ответственностью предохранительных клапанов в обеспечении безопасности систем, которые ими обслуживаются, надзор за их использованием и утверждение правил и стандартов производят организации, специально уполномоченные государством, например в России это Ростехнадзор.

Правила монтажа и настройки

Запланировав самостоятельный монтаж предохранительного клапана для отопления, следует заранее подготовить набор инструментов. В работе не обойтись без разводных и гаечных ключей, крестовой отвертки, пассатижей, рулетки, силиконового герметика.

Прежде чем начать работу, нужно определить подходящее для монтажа место. Предохранительный клапан рекомендуют крепить на подающем трубопроводе недалеко от выходного патрубка котла. Оптимальное расстояние между элементами – 200-300 мм.

Все компактные бытовые предохранители оснащены резьбой. Чтобы добиться полной герметичности при накручивании, необходимо уплотнить трубу паклей или силиконом. ФУМ-ленту использовать нежелательно, так как она не всегда выдерживает критически высокую температуру

В нормативной документации, которой комплектуется каждый прибор, процесс монтажа обычно расписан пошагово.

Некоторые ключевые правила установки неизменны для всех типов клапанов:

• если предохранитель монтируется не в составе группы безопасности, рядом с ним ставится манометр;
• в пружинных клапанах ось пружины должна иметь строго вертикальное положение и располагаться под корпусом устройства;
• в рычажно-грузовом оборудовании рычаг размещают горизонтально;
• на участке трубопровода между отопительным оборудованием и предохранителем не допускается монтаж обратных клапанов, кранов, задвижек, циркуляционного насоса;
• для предотвращения повреждений корпуса при вращении клапана, нужно подбираться ключом с той стороны, где осуществляется навинчивание;
• сливная трубка, отводящая теплоноситель в канализационную сеть или обратную трубу, подключается к выходному патрубку клапана;
• выходной патрубок подводится к канализации не прямиком, а с включением воронки или приямка;
• в системах, где циркуляция жидкости происходит по естественной схеме, предохранительный клапан ставится в наивысшей точке.

Условный диаметр прибора подбирается на основании разработанных и утвержденных Гостехнадзором методик. В решении этого вопроса разумнее обращаться за помощью к профессионалам.

Если такой возможности нет, можно попробовать воспользоваться специализированными онлайн-программами для расчета.

Для снижения гидравлических потерь во время давления среды на тарелку клапана монтаж аварийного оборудования выполняется с уклоном к котельной установке

На регулировку клапана влияет вид прижимной конструкции. В пружинных приспособлениях есть колпачок. Предварительное сжатие пружины настраивается путем его вращения. Точность регулировки у этих изделий высокая: +/- 0,2 атм.

В рычажных устройствах настройки выполняются посредством наращивания массы или передвижения груза.

После 7-8 срабатываний в установленном аварийном устройстве изнашивается пружина и тарелка, вследствие чего может нарушиться герметичность. В таком случае целесообразно заменить клапан на новый.

Необходимые инструменты и материалы

Для монтажа клапана понадобятся:

• разводной ключ;
• фум — лента или пакля;
• специальная паста для герметизации мест соединения.

Ход работ

Каждое изделие, предназначенное для спуска избыточного давления, укомплектовано инструкцией по монтажу, которую следует внимательно изучить до начала работ. Перед установкой также нужно выполнить отключение водонагревателя от сети и слить из него воду. Клапан должен быть размещён на холодном водопроводе до запорного крана. Последовательность монтажа клапана следующая:

• разметка места установки;
• удаление части трубы размером, соответствующим длине корпуса устройства;
• нарезка резьбы на концах труб:
• покрытие резьбовой части паклей или фум-лентой;
• накручивание клапана на резьбу труб;
• подключение к другому патрубку трубку, ведущую в канализационную систему.
• затягивание резьбового соединения с помощью разводного ключа;
• герметизация места соединения специальной пастой;
• настройка прибора, в соответствии с паспортными значениями (при необходимости).

Установка других клапанов

Бывают случаи, когда вместо заводской системы предохранения от скачков давления на резервуар нагревателя устанавливают подрывной клапан. Он предназначен в первую очередь для аварийного удаления жидкости в систему отопления. Хотя их функционал во многом сходится, основной принцип срабатывания в корне отличается.

Клапан подрывного типа выполняет свои функции только во время аварии. Он нужен для экстренного удаления всей воды из бака. Для периодического стравливания маленьких порций жидкости он не предназначен. Учитывая все это, не стоит ждать корректного функционирования от подобной поделки.

Другой пример – монтирование только клапана обратного типа. Его механизм не позволит стекать жидкости при пониженном давлении в системе, однако от резких скачков в резервуаре он спасти не сможет. Как показывает практика, подобная сборка тоже не функциональна.

Схема всех составляющих безопасной эксплуатации водонагревателя
