Посадочный диаметр пильных дисков по дереву

Предназначение инструмента

Основная классификация заключается в том, для обработки каких именно материалов предназначается инструмент. По ней выделяют следующие варианты исполнения:

Для массива дерева самых различных пород.
Многослойные изделия из древесины, к примеру, ЛДСП или ОСП, ДСП. Подобные материалы сегодня довольно часто применяются при создании стен или напольных покрытий.

Пильные диски по дереву для циркулярной пилы сегодня получили весьма широкое распространение. При выборе следует учитывать не только классификацию, но и основные параметры.

Редакторы сайта рекомендуют ознакомиться с характеристиками сверла Форстнера по дереву.

Виды

Классификация пильных дисков для резки дерева предполагает их деление на две основные группы.

Монолитный

Изделия, относящиеся к данной группе, рекомендованы для работы с древесиной всех типов, а также их могут использовать для распила мягкого сырья, такого как полимерные сплавы. Для производства кругов применяется высокоуглеродистая сталь. Среди положительных особенностей продукции стоит отметить доступную стоимость дисков, они довольно быстро и просто затачиваются, поэтому расходный материал в большинстве случаев даже после длительной эксплуатации можно восстановить. Среди минусов изделий выделяется невысокая прочность материала, которая приводит к быстрому износу элементов.

Твердосплавный

Такие круги выделяются своей прочностью, поэтому их очень часто эксплуатируют не только для работ с деревом, но и с более твердым сырьем. А также данный вид выделяется своим продолжительным сроком службы, в сравнении с монолитными изделиями. Отличительным преимуществом, обуславливающим высокую степень износостойкости, можно считать наличие кобальтовых и вольфрамовых напаек на резцах разной конфигурации. Подобные диски также приходят в негодность, но принцип конструкции элементов не позволяет восстановить круги после эксплуатации. Помимо этого, твердосплавные круги выделяются своей высокой стоимостью.

Маркировка

Как видно на картинке, маркировка диска может рассказать о многих технических характеристиках. Но существует зависимость, которой не следует пренебрегать: форма зубьев напрямую влияет на возможность работы с конкретным материалом.

Классификация, разработанная представителями бренда GASS, делит диски на следующие категории по форме зубьев:

GK и GS:попеременноскошенные. Подходят для обработки всех пород древесины и «чистых» ДСП, без фанеры и пластиковых покрытий.

GM: прямые. Способны справиться разве что с резкой мягкого дерева.

GT: трапециевидные. Пригодятся в случаях, когда нужно распилить МДФ или ДСП с ламинацией.

GR: конические. Режут многослойные покрытия с двойной ламинацией.

GA: трапециевидные и прямые. Те же самые возможности, что у GT.

Подробнее о пильных дисках

Правильный выбор и эксплуатация пильного диска влияет не только на качество и скорость реза, но и на безопасность человека. Так что имеет смысл подробнее рассмотреть особенности популярных моделей.

Поперечное и продольное пиление

В отличие от реза металла или камня при работе с деревом большое значение имеет направление реза. Объяснить это можно направлением волокон, из-за этого он совершенно по-разному работает при поперечном и продольном пилении.

Диск 210х30, да и любого другого размера для продольного пиления разрабатывается с тем, чтобы максимально быстро пилить заготовку вдоль волокон. Из особенностей конструкции можно отметить увеличенные по сравнению с другими моделями пазухи (это нужно для того, чтобы быстро удалить большое количество опилок), а также меньшее число зубьев.

Такая конфигурация зубьев оптимальна для продольного пиления

Угол заточки диска положительный, благодаря этому максимально проявляется эффект самозахвата, то есть пила как бы подтягивает заготовку на себя, что облегчает ее подачу и повышает безопасность работы. Если нужно своими руками выполнять распиловку большого объема пиломатериалов это существенно облегчит работу.

Положительный угол заточки

Основное отличие дисков для поперечного пиления – угол заточки, он может быть даже отрицательным, если нужен максимальный контроль над скоростью подачи заготовки. Также отметить можно большее число зубьев и уменьшенную величину пазух для удаления опилок.

Такая заточка даст максимальный контроль над подачей заготовки

В принципе, действует простое правило – чем тверже материал, тем меньше размер зуба, но на диске размещено большее их количество.

Влияние формы зуба на рез

На качество реза твердосплавным диском сильно влияет форма зуба.

Можно выделить такие варианты пильных дисков как:

диск 190х30, зубцы которого имеют плоскую вершину, идеально подойдет для реза очень твердой древесины. Зуб симметричен, за счет этого нагрузка идет равномерная на обе стороны одинаковая;

Плоская вершина подойдет для твердой древесины

скошенные зубья – в таких моделях вершина зубьев скошена в шахматном порядке в разные стороны. Это позволяет эффективно вгрызаться в материал, минимизируя возможность сколов;

Переменный скос

Конфигурация зубьев «тройная стружка»

если нужно идеальное качество пропила, то внимание стоит обратить на диски, в которых на блок из 4 зубьев со скосами приходится 1 зуб с плоской вершиной. Основная функция реза приходится на зубья с косыми вершинами, а с плоской – лишь будет зачищать пропил

Комбинированные зубья

Монолитные и твердосплавные диски

Довольно часто цена дисков одного и того же типоразмера существенно отличается. Скорее всего, дело в том, что один из них монолитный, а второй – твердосплавный. Этим и объясняется разница в стоимости.

В монолитном диске зубцы представляют собой одно целое с самим диском.

Они дешевле, чем твердосплавные, но низкая цена объясняется несколькими недостатками:

тупятся они быстрее, особенно при работе с твердыми породами дерева;
со временем нужно обновлять разводку, в противном случае пропил станет слишком узким, что приведет к перегреву и повышенной нагрузке на двигатель.

Зубцы и сам диск представляют собой одно целое

К достоинствам таких моделей можно отнести то, что их можно несколько раз затачивать. Правда, вручную сделать это довольно сложно без опыта.

Что же касается дисков с твердосплавными напайками, то в них на вершину зубца напаяны небольшие металлические вставки из сплава повышенной прочности.

Это позволяет достичь сразу нескольких целей:

за счет того, что ширина напайки превышает ширину самого диска отпадает необходимость в разводке. Это облегчает его обслуживание;
металл напайки намного прочнее, чем металл самого диска, так что эффективно пилить он будет намного дольше, чем монолитный.

Видны напайки из твердого сплава

Заточку выполнять не рекомендуется, но этого и не требуется. Если сравнить срок службы дисков 2 типов, то окажется, что монолитный диск потребуется заточить 2-4 раза, а твердосплавный все это время прослужит без заточки.

Так что при выборе все зависит от того, с какой древесиной планируется работать. Так, если нужно выбрать диск 165х20 для мягкого дерева (тополь, липа, осина), то подойдет и монолитный. А вот для дуба или лиственницы, клена имеет смысл приобрести твердосплавную модель.

Общие сведения

Как нет панацеи от всех болезней, так нет и одного универсального пильного элемента для всех видов работ с деревом. Для быстрой, качественной, а главное, безопасной работы, каждая операция требует соответствующего диска.

До того, как выбрать диск, необходимо определиться с рабочим материалом:

породой дерева – твердая или мягкая;
будет проводиться распил вдоль или поперек;
типом обрабатываемой заготовки – доски, фанера, ДСП, наличие какого-либо покрытия.

Диски для разных задач

Если поперечный распил хорошо проводить диском с отрицательным углом зубьев, то для продольного этот вариант неприемлем по причине возникновения эффекта отталкивания, так что модель для продольного пиления не подойдет для поперечного. Негативные последствия могут наступить для двигателя пилы – опилки, забиваясь в межзубные пазухи, создают огромные перегрузки на двигатель.

Для каждого вида работ выбираются соответствующие диски, которые могут отличаться:

серией или подсказкой для вас в мучительном выборе;
типом и углом зубьев – при положительном наклоне пропил делается быстрее, но неаккуратно, при отрицательном наоборот – медленно, но чисто;
количеством зубьев – большое их количество (80−90) подходит для чистого реза, но работа замедляется накапливающейся стружкой; чем меньше зубьев (10–40), тем работа идет быстрее, выносится стружка, но срез выглядит рваным;

На фото – диск для чистого реза

конструкцией – на качественном диске следы шлифовки расходятся от центра, т. е. каждый обрабатывали отдельно; поверхность не должна иметь шероховатостей, иначе он будет нагреваться и зубья быстрей затупятся; кольца жесткости, волнообразные расширения и специальное покрытие полотна также свидетельствуют о его хорошем качестве;
внешним диаметром;
диаметром посадочного отверстия;
максимальными оборотами;
толщиной полотна – тонкий диск создает минимальные нагрузки на двигатель и может использоваться в аккумуляторной пиле, но и для тяжелых работ он не приспособлен;
маркировкой – на качественных образцах она лазерная и содержит информацию, которая здесь рассматривается по пунктам.

Безусловно, вы должны знать технические возможности вашего инструмента, которые включают:

мощность двигателя, который «потянет» диски с высокими оборотами; большим количеством зубьев и отрицательным их углом;
скорость вращения шпинделя – пропорция размер полотна = мощность привода лучше не нарушать и не видеть последствий;

Скорость вращения в зависимости от диаметра

размер посадочного штифта, который гарантирует надежную посадку диска, в противном случае покупается кольцо-переходник, но желательно все же подобрать нужный размер. Например, пильный диск по дереву 200х32 должен устанавливаться на штифт диаметром 32 мм;
допустимый внешний диаметр, защитный кожух служит дополнительным ограничителем.

Как выбрать диски на циркулярную пилу

Существует множество задач, с которыми может справиться циркулярная пила. Но, к сожалению, для всего спектра работ нельзя обойтись одним пильным кругом. Нужно учитывать ряд факторов, чтобы грамотно подобрать необходимую деталь и добиться поставленной перед ней задачи. Начиная от размеров, заканчивая количеством зубьев и материалом. Неграмотный выбор может привести к поломке инструмента, а иногда и к несчастному случаю.

При выборе обратите внимание на технические характеристики циркулярки, и уже отталкиваясь от этого, нужно подбирать подходящий круг. Некоторые из них увеличивают нагрузку, приходящуюся на двигатель, и могут не подойти для вашего инструмента

Размеры

Многое зависит от типа вашей циркулярной пилы – все указано в инструкции. Но существует зависимость и от типа работы – какой материал будет обрабатываться.

Внешний диаметр. Подбирается по размеру защитного кожуха.
Внутренний диаметр. Зависит от величины силового вала циркулярки.
Количество зубьев. Большое количество зубьев плохо сказывается на скорости резки и нагрузке на двигатель, зато качество и чистота пропила возрастают.
Наклон зуба. Чаще всего круги имеют положительный угол наклона зубьев, что хорошо подходит для продольного распила.
Толщина круга и напайки. Определяет, какой толщины будет пропил. При большей ширине увеличивается прочность, но возрастает нагрузка на двигатель.

Маркировка пильных дисков

Обычно качественная продукция маркируется лазером. Исходя из данных маркировки, можно получить сведения о толщине полотна, внешнем и внутреннем диаметре, количестве оборотов, количестве зубьев.

Например, диск со значениями 190 x 1.8 x 20 мм означает, что диск имеет внешний диаметр 190 мм, толщину напайки 1.8 мм и толщину круга 20 мм. Толщина напайки – ключевой фактор при выборе диска. Умеренная толщина не будет перегружать редуктор, что обеспечит долговечность инструмента. Такой диск хорошо подойдет для распила 40 мм досок.

Материал

Материалом для дисков служит быстрорежущая сталь, иногда хромованадиевая сталь. Такую сталь легируют молибден, вольфрам, ванадий, хром, что значительно повышает прочностные характеристики. Маркировка – CV или HSS.

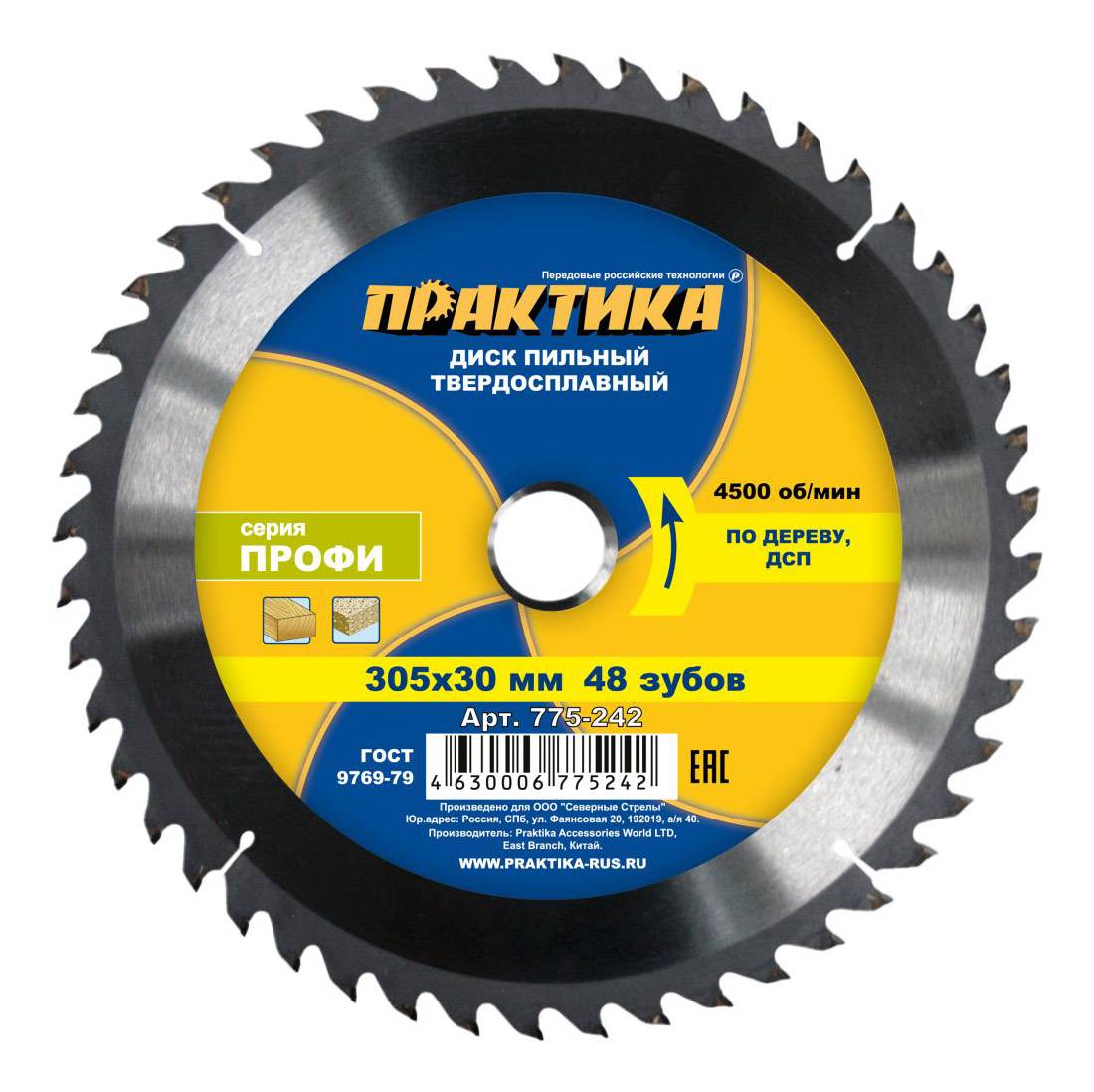

Круг пильный твердосплавный

Быстрорежущая сталь достаточно прочна, но для некоторых видов работ этого недостаточно. Тогда применяют твердосплавные материалы с маркировкой TC. Диск наполовину состоит из хромованадиевой стали, а зубья из карбида вольфрама, которые на него напаивают.

Алмазная дисковая пила

Для резки камня, бетона и других прочных материалов применяются диски с алмазной напайкой, которую прикрепляют лазерной сваркой. Один из самых прочных типов дисков, позволяющий справляться с материалами, обладающими высокой плотностью.

Общие сведения

До того, как выбрать диск, необходимо определиться с рабочим материалом:

породой дерева – твердая или мягкая;
будет проводиться распил вдоль или поперек;
типом обрабатываемой заготовки – доски, фанера, ДСП, наличие какого-либо покрытия.

Диски для разных задач

Для каждого вида работ выбираются соответствующие диски, которые могут отличаться:

серией или подсказкой для вас в мучительном выборе;
типом и углом зубьев – при положительном наклоне пропил делается быстрее, но неаккуратно, при отрицательном наоборот – медленно, но чисто;
количеством зубьев – большое их количество (80−90) подходит для чистого реза, но работа замедляется накапливающейся стружкой; чем меньше зубьев (10–40), тем работа идет быстрее, выносится стружка, но срез выглядит рваным;

На фото – диск для чистого реза

конструкцией – на качественном диске следы шлифовки расходятся от центра, т. е. каждый обрабатывали отдельно; поверхность не должна иметь шероховатостей, иначе он будет нагреваться и зубья быстрей затупятся; кольца жесткости, волнообразные расширения и специальное покрытие полотна также свидетельствуют о его хорошем качестве;
внешним диаметром;
диаметром посадочного отверстия;
максимальными оборотами;
толщиной полотна – тонкий диск создает минимальные нагрузки на двигатель и может использоваться в аккумуляторной пиле, но и для тяжелых работ он не приспособлен;
маркировкой – на качественных образцах она лазерная и содержит информацию, которая здесь рассматривается по пунктам.

Безусловно, вы должны знать технические возможности вашего инструмента, которые включают:

мощность двигателя, который «потянет» диски с высокими оборотами; большим количеством зубьев и отрицательным их углом;
скорость вращения шпинделя – пропорция размер полотна = мощность привода лучше не нарушать и не видеть последствий;

Скорость вращения в зависимости от диаметра

размер посадочного штифта, который гарантирует надежную посадку диска, в противном случае покупается кольцо-переходник, но желательно все же подобрать нужный размер. Например, пильный диск по дереву 200х32 должен устанавливаться на штифт диаметром 32 мм;
допустимый внешний диаметр, защитный кожух служит дополнительным ограничителем.

Фото дисков для циркулярной пилы

Также рекомендуем просмотреть:

Какими бывают алюминиевые заклепки
Лучшие биты для шуруповерта
Какая монтажная пена лучше
Выбираем полотно для ножовки по металлу
Обзор буров и сверл для перфоратора
Обзор алмазных коронок по бетону
Лучшие сверла по бетону для дрели и перфоратора
Как выбрать хороший алмазный диск по бетону
Какой абразивный диск лучше выбрать
Фрезы по дереву для ручного фрезера
Как подобрать хороший шлифовальный круг правильно
Какой патрон для перфоратора лучше
Выбираем хорошие сверла по дереву
Типы и размеры скоб для степлера
Зачем нужен унипак
Щетка по металлу для болгарки и дрели
Какую и как выбрать леску для триммера
Какие сверла по металлу лучше
Какое масло для бензопилы выбрать
Отрезные круги для болгарки
Металлические хомуты для крепления труб
Как выбрать оцинкованное ведро
Виды пилок для электролобзика
Разновидности лепестковых кругов
Что такое пакля
Нейлоновые стяжки
Виды и применение изоленты
Выбираем легкое пластиковое ведро
Как выбрать защитные очки
Зачем нужен малярный скотч

Помогите сайту, поделитесь в соцсетях

Виды дисков для циркулярной пилы

Монолитный диск. Выполнены они из качественной высокоуглеродистой или быстрорежущей стали. Применяются для обработки древесины и продукции из неё, а также для реза изделий из полимеров. Обладают рядом преимуществ:

недороги;
простая заточка зубьев – можно выполнять эту операцию самостоятельно, без наличия сложных специальных приспособлений;
многократно перетачиваются, следовательно, имеют достаточно большой ресурс работы.

Диск с зубьями, которые усилены твердосплавной напайкой. Полотно изготавливается из прочной инструментальной стали. Напайка – это сплавы из стали с высоким содержанием карбидов вольфрама или кобальта. Благодаря такому решению эти диски стали наиболее распространёнными. Имеют ряд достоинств:

позволяют резать большинство из известных материалов;
не требуется производить развод зубьев;
прочны и надёжны в процессе работы;
срок службы от заточки до заточки в несколько раз выше по сравнению с монолитным диском;
дают более чистый рез;
повышают скорость резания;
выпускаются широким ассортиментом для решения всевозможных задач при распиловке материалов.

При этом есть существенный недостаток – такие диски относительно дороги и для заточки требуется специальное оборудование.

Пильные диски

Сегодня производители предлагают довольно большой ассортимент оборудования для обработки древесины

При его покупке необходимо уделить особое внимание подбору режущего полотна, потому как именно от него зависит, с каким можно будет работать материалом

Пильные диски по дереву для болгарки и дисковых пил отличаются по своим техническим показателям. Зубцы их наклонены по направлению движения, причем чем их больше на детали, тем аккуратнее и точнее будет и сам раскрой.

Для пилы ручной электрической для распила досок, ДВП понадобится нож с частыми зубцами (примерно 100 шт.). Для раскройки древесины, имеющей много сучков, подбирают усиленные диски, у которых 24 режущие кромки.

Маркировка пильных ножей состоит из 2 цифр. Первая означает их диаметр, а вторая характеризует поперечник посадочного стержня. Диски, имеющие меньший показатель, чем предусматривается пилой, устанавливать на оборудование нельзя, так как между деталью и кожухом получится пространство, в которое может случайно попасть рука.

Как обезопасить себя при работе с дисковой пилой

Пильные диски по дереву при неправильном обращении с пилой легком могут лишить человека лишних пальцев, а то и конечности. Чаще всего причина этого лежит в нарушениях элементарных правил работы с устройством.

Инструкция по работе включает в себя несколько простых правил:

запрещено подачу коротких заготовок осуществлять вручную. Для этого лучше использовать специальные упоры;
нежелательно работать пильным диском болгаркой. Это наиболее травмоопасный вариант. Даже если держать инструмент очень прочно, то, когда зуб наткнется на гвоздь или сучок, то он может так сильно дернуться в руках, что удержать его и не удастся;

На болгарку ставить такой пильный диск запрещено

некоторые вдобавок снимают защитный кожух, устанавливая диск большего размера, чем предусматривал производитель. Это – верный путь в больницу;
размеры пильных дисков по дереву должны соответствовать посадочному диаметру. Если установить модель с большим посадочным отверстием без специального переходника, то эксцентриситет при вращении может привести к разрыву и разлету диска. По попадание такого осколка в тело по последствиям сравнимо с осколком снаряда.

Дополнительные функции

Современный электроинструмент оснащается дополнительными функциями, которые стали доступны благодаря развитию электроники. Также разные модели могут иметь дополнительные возможности, которые выполнены с помощью механических устройств.

При выборе стоит обращать внимание на наличие этих функций и знать, что они дают пользователю. Разберем основные из них более подробно

Система стабилизации скорости вращения

Это электронная система, при нагрузке увеличивает силу тока, подаваемого на электродвигатель. И, наоборот, уменьшает при работе со слабой нагрузкой или без нее. В результате диск вращается с одинаковой скоростью при любых нагрузках.

При чрезмерных нагрузках обороты все же упадут или двигатель отключится защитной системой, если она есть. Тем не менее, система позволяет обеспечить ровную работу пилы в разных режимах, что облегчает работу.

Система плавного пуска

При запуске большинства электродвигателей потребляется мощность, в 3 раза превышающая номинальную. Например, двигатель в 2,2 кВт может при запуске потреблять до 6,6 кВт, что дает чрезмерную нагрузку на сеть.

Иногда сети, не рассчитанные на это и нагруженные другими потребителями, не выдерживают. И в любом случае при пусках на время «садится свет», что видно, по меркнущему свету лапочки накаливания. Система плавного пуска позволяет избежать этого.

Кроме того, она повышает безопасность. Если во время пуска, диск случайно оказался «не там, где надо», он не принесет вреда, так как поначалу будет вращаться медленно и будет время исправить положение.

Это полезная функция, но есть минус – пила не сразу включается в работу, требуется от 3 до 5 секунд для выхода на полные обороты.

Система защиты от перегрузок

Выполняет функцию, обозначенную в самом названии. При перегреве двигателя, заклинивании диска или редуктора, перегрузках система отключит двигатель. Её единственный минус – может быть настроена чересчур «бдительно» и отключать двигатель слишком часто из-за незначительных перегрузок.

Электродинамический тормоз

Без такой системы, при выключении пилы, диск продолжает некоторое время вращаться по инерции. Электродинамический тормоз, после отключения вращения, создает в двигателе магнитное поле, которое тормозит вращение практически сразу. Это повышает безопасность и удобство при работе.

Муфта скольжения

Функция защищает двигатель механическим способом. В случае, если диск заклинит, при зажиме определённой силы двигатель не сгорит, потому что привод от двигателя к диску будет проскальзывать за счет муфты.

Защита от случайного включения

Выполнена в виде выключателя с двумя кнопками. Первой кнопкой разблокируется основная кнопка включения. Система повышает безопасность, но создает некоторые неудобства при включении.

Обращайте внимание на наши советы по выбору, они помогут вам сделать правильный выбор

Стопор шпинделя

Для того, чтобы открутить зажимную шайбу диска (снять диск), требуется зафиксировать шпиндель (вал, на котором расположен диск). Иначе, болт крепления диска, будет крутиться вместе с валом и открутить его не удастся. На разных моделях такая фиксация выполняется двумя способами:

На шпинделе предусмотрены грани для гаечного ключа.
Внутри механизма встроен рычаг стопора, утопив который можно зафиксировать шпиндель.

Параллельный упор и направляющая шина

Параллельный упор поставляется практически со всеми моделями. Он позволяет нарезать заготовку на тонкие рейки, но при условии, если хотя бы одна сторона заготовки ровная. Упор вставляется в корпус пилы, а его площадка движется по ровной стороне заготовки, обеспечивая точный рез.

Направляющая шина – это площадка, которая ставится и крепится на заготовке. Пила движется относительно шины, поэтому необязательно иметь ровный край у заготовки.

Оба приспособления могут быть полезными при определенных операциях.

Направляющая позволяет сделать очень ровный рез, особенно полезной считается при распиливании ЛДСП.

Подпружиненный кожух

Этой функцией оснащены все модели дисковых пил, так как она обеспечивает безопасность. Кожух приоткрывается по мере пиления, освобождая проход вращающегося диска по заготовке. При снятии пилы с заготовки пружина автоматически закрывает диск защитным кожухом.

Посадочный диаметр пильных дисков по дереву

Предназначение инструмента

Виды

Монолитный

Твердосплавный

Маркировка

Подробнее о пильных дисках

Поперечное и продольное пиление

Влияние формы зуба на рез

Монолитные и твердосплавные диски

Общие сведения

Как выбрать диски на циркулярную пилу

Размеры

Маркировка пильных дисков

Материал

Круг пильный твердосплавный

Алмазная дисковая пила

Общие сведения

Популярные модели и производители

Бюджетные модели

BOSCH PKS 55

Интерскол ДП-190/1600М

Hammer CRP 1500 D

ВИХРЬ ДП-190/1800

Средний ценовой сегмент

BOSCH GKS 600

BOSCH GKS 190

Makita HS7601

Metabo KS 55

Премиальные модели

Makita 5903RK

BOSCH GKS 85 G

Фото дисков для циркулярной пилы

Виды дисков для циркулярной пилы

Пильные диски

Как обезопасить себя при работе с дисковой пилой

Дополнительные функции

Система стабилизации скорости вращения

Система плавного пуска

Система защиты от перегрузок

Электродинамический тормоз

Муфта скольжения

Защита от случайного включения

Стопор шпинделя

Параллельный упор и направляющая шина

Подпружиненный кожух

Напишите комментарий Отменить

Вам это будет интересно

Осветительные мачты: ключевой элемент современного строительства на маркетплейсе Рывок

Как выбрать правую душевую кабину: советы по выбору и установке

Разновидности железобетонных изделий: особенности и применение.

Натяжной потолок со скрытым карнизом: стиль и уют в вашем интерьере!

Усиление углепластиком: зачем и как оно улучшает конструкции?

Построить дом из пеноблока: надежное и экономичное решение

Меню

Свежие записи
