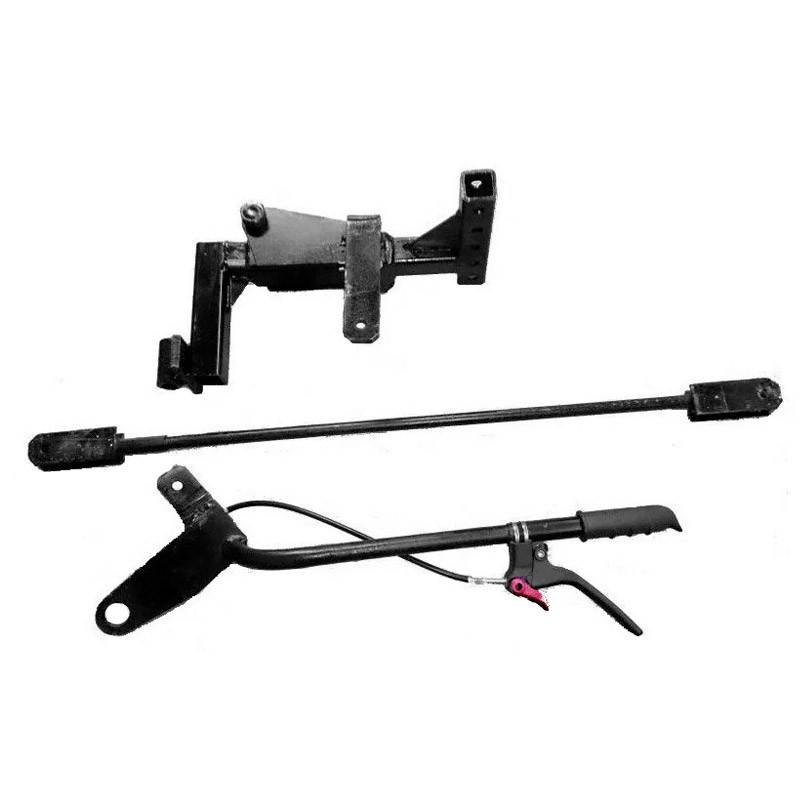

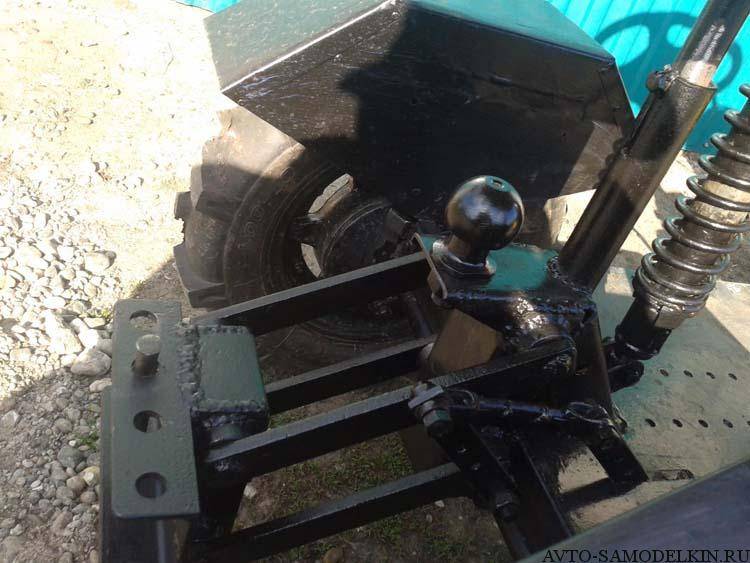

Подъемный механизм для мотоблока своими руками

Подготовка

Когда решено, какими параметрам соответствует планируемая телега, стоит сделать чертежи, а после просчитать количество требуемого материала, в том числе и швеллера. Умельцы рекомендуют основываться на тех деталях, которые уже имеются под рукой, а при необходимости что-то докупать. Профильная труба прямоугольного или квадратного сечения легко заменяется круглой, имеющейся в наличии. Все обнаруженные детальки обязательно очищаются от коррозийных пятен и покрываются преобразователем ржавчины с грунтующей функцией. Согласовываясь с чертежами, некоторые из них придется откорректировать, удалив лишние элементы. Затем их останется только подогнать и объединить.

Из инструментов, которые могут пригодиться при работе, специалисты называют аппарат для сварки, дрель или полноценный сверлильный станок, болгарку с обдирочными и отрезными дисками, а также специальное устройство, укомплектованное заклепками.

Многие профессионалы рекомендуют вдобавок запастись масляной краской по металлу либо же специальным средством с полимерным наполнителем. Во втором случае покраска окажется более устойчивой, и кузов не придется вновь окрашивать к концу сезона. Покрытие краской осуществляется до сборки крупных частей прицепа.

Варианты механизмов распределения мощности

Конструктивно наиболее простым способом решения возникающей из-за жесткой связи колес проблемы является применение обгонных муфт, которые позволяют колесу вращаться быстрее, чем приводящае его в движение ось.

Обгонные муфты

Этот механизм является общеизвестным во всех своих вариациях: как с храповым механизмом (втулка велосипедного колеса), так и с расклиниванием роликами (бендикс электростартера).

Применяются обгонные муфты и в силовом приводе ряда автомобилей с подключаемыми осями. Однако, такое решение имеет характерную особенность: при прохождении поворота обгонная муфта рассоединяется на колесе, идущем по внешнему радиусу, так как оно стремится вращаться быстрее приводного вала.

Для облегчения же вхождения в поворот, напротив, большая часть крутящего момента должна сообщаться именно ему.

Самостоятельное изготовление тормозов

Изготовить самодельные тормоза на прицеп мотоблока будет очень просто, если мастер заблаговременно убедится в наличии всех необходимых материалов, а также инструментов. Необходимо учитывать, что для эффективного торможения настоятельно рекомендуется устанавливать тормоза на каждое колесо. Это позволит быстро остановиться даже при движении на большой скорости, а также избежать разворота прицепа.

Необходимые инструменты и материалы

Планируя изготовить самодельные тормоза для тележки мотоблока, необходимо подготовить материалы и инструменты. В качестве основы для будущих тормозов лучше всего использовать следующие детали мотоцикла:

  • тормозной барабан;
  • колодки;
  • колесные спицы.

В процессе сборки мастеру потребуется использовать стандартный набор инструментов, а также сварочный аппарат, что позволит сделать все соединения конструкции прочными и надежными.

Для корректной работы тормозов потребуется выполнить проточку дисков. Подобные манипуляции лучше всего доверить профессионалам, поскольку у них есть необходимая квалификация и оборудование для таких работ.

Для успешного выполнения работ настоятельно рекомендуется использовать чертежи тормозной системы выбранной модели, которая используется в качестве основы для самодельной конструкции. Поскольку система включает в себя множество деталей, следует быть предельно внимательным и устанавливать узел в полном соответствии со схемой, иначе велика вероятность их некорректной работы или быстрой поломки.


Тормоза необходимо устанавливать на каждое колесо

Порядок сборки тормозов

После того, как все детали были соответствующим образом подготовлены, целесообразно приступать непосредственно к сборке самодельных тормозов. Для этого потребуется демонтировать тяги и тросы с дисков, проточить их и придерживаться следующего алгоритма действий:

  1. Надеть проточенные барабаны на ступицы, закрепить их.
  2. Образовавшийся зазор между дисками необходимо закрыть, используя проволоку из прочного металла.
  3. Установить диск на ось, закрепив его при помощи втулки. Следует убедиться в надежном креплении диска и отсутствии вероятности его смещения при работе устройства.
  4. Приварить к оси уголок или кусок трубы для более качественной фиксации диска.
  5. Прикрепить к барабанам тросы, после чего протянуть их к системе управления.

Управление тормозами осуществляется посредством специального механизма, который можно взять из автомобильного ручного тормоза. Можно изготовить его самостоятельно из подручных материалов.

Необходимо отметить, что по мере эксплуатации некоторые элементы конструкции подобных тормозов могут существенно изнашиваться и потребовать замены. К примеру, это могут быть тросики, в связи с чем рекомендуется использовать при сборке элементы с минимальной степенью износа.

Разобравшись, как сделать тормоза на тележку для мотоблока своими руками, можно доработать конструкцию для большего удобства в использовании. Самым очевидным улучшением является установка пружины, которая возвращает рычаг в обратное состояние, что позволит переключать тормоза без существенных усилий. Подобный элемент может размещаться не только на тормозном механизме, но и на тросике, а также других узлах конструкции, что позволяет каждому подобрать оптимальный вариант.

Если для сборки используются автомобильные тормоза, следует учитывать наличие в их конструкции элемента, выключающего контрольную лампу

Несмотря на то, что в машине он имеет важное значение, для прицепа он абсолютно бесполезен, поэтому рекомендуется демонтировать его для упрощения конструкции

Типология адаптеров

Важно отметить, что всего существует 3 вида адаптеров: стандартный, с рулевым управлением и передний. Необходимо рассмотреть специфику конструкций всех типов

Стандартные

Такие варианты состоят из базового рамного устройства, на который монтируются неотъемлемые элементы, водительского сидения, колесной базы, оси, механизма сцепления мотоблока и адаптера. В принципе, указанную конструкцию можно смело назвать стандартной тележкой с удобным сидением, присоединяющимся к мотоблоку.

Более того, не исключается возможность дополнительной агрегации разнообразным оборудованием навесного плана, что удвоит функциональность устройства. В современных условиях можно купить адаптер или сделать его своими руками с особыми отделами под размещение небольших вспомогательных объектов.

Агрегаты с рулевым управлением

В последнее время они пользуются наибольшим спросом, ведь они очень удобны и относительно недорогие (не более 45 тыс. руб.). Двигатель прикрепляется к мотоблоку посредством сцепки, расположившейся в передней части адаптера. Сзади указанного дополнения с рулём есть особый подъемный аппарат, прицепить к которому самое разнообразное навесное оборудование будет несложно.

Передний адаптер к мотоблоку Нева

Указанное приспособление чрезвычайно похоже на вышерассмотренный вариант, но вот сцепка у него размещена в задней части. Конструкция настолько проста, что легко поддается разборке и дальнейшей транспортировке. Нередко на передние адаптера устанавливаются специальные колеса для повышения производительности.

Размеры плуга для мотоблока

Поворотный плуг характеризуется наличием трех конструктивных плоскостей: нижней горизонтальной плоскости полозка, боковой вертикальной плоскости полозка и передней отвальной плоскости. Если после снятия лемеха и отвала плуг поставить на горизонтальный стол, вплотную придвинутый к стене, и прижать его боковую поверхность к вертикальной стене, то поверхность стола совпадет с нижней горизонтальной плоскостью полозка, а вертикальная стена с боковой вертикальной плоскостью полозка.

  • Первым условием хорошего плуга является расположение нижнего режущего края установленного лемеха на 10…20мм ниже нижней горизонтальной плоскости полозка.
  • Вторым условием хорошего плуга является составление боковым режущим краем установленного лемеха прямой линии с боковым режущим краем отвала, причем оба они должны выступать на 10мм за боковую вертикальную плоскость полозка.
  • Третье условием хорошего плуга является примыкание передней рабочей поверхности лемеха к отвалу в одной плоскости и без зазора. Они не должны иметь выступающих крепёжных элементов, но должны быть заполированы и блестеть, как зеркало.

По завершении работ с плугом рекомендуется полированные поверхности очистить от грунта, полить машинным маслом или смазать Литолом-24 и растереть ветошью. Это позволит защитить полированные поверхности от коррозии.

Четвёртым условием хорошего плуга является ровная тыльная сторона лемеха, составляющая с плоской поверхностью установки плуга угол 15…20 градусов, равный заднему углу установленного лемеха.

Боковые режущие кромки лемеха и отвала также должны иметь задние углы 10…20 градусов с боковой плоскостью борозды, причем боковая режущая кромка отвала может быть закругленной.

Что это такое?

Адаптером для мотоблока называют тележку, основными элементами которой являются сиденье, тормоз, ручка тормоза, упоры для ног, механизм сцепки и рама с крепящимися к ней конструктивными частями. Тормоз устройства располагается неподалеку от упора для ног. Обычно такое устройство оснащается двумя колесами, а сиденье нередко имеет рычаг подъема. Конструкция адаптера может быть как универсальной, так и особенной: некоторые из таких разновидностей предусматривают дополнительное крепление разнообразных навесов. Оснащение мотоблока адаптером практически превращает рабочий агрегат в мини-трактор с сиденьем, повышающим комфортабельность оператора.

Это интересно: Грузовой автомобиль МАЗ-4370 Зубренок: рассмотрим суть

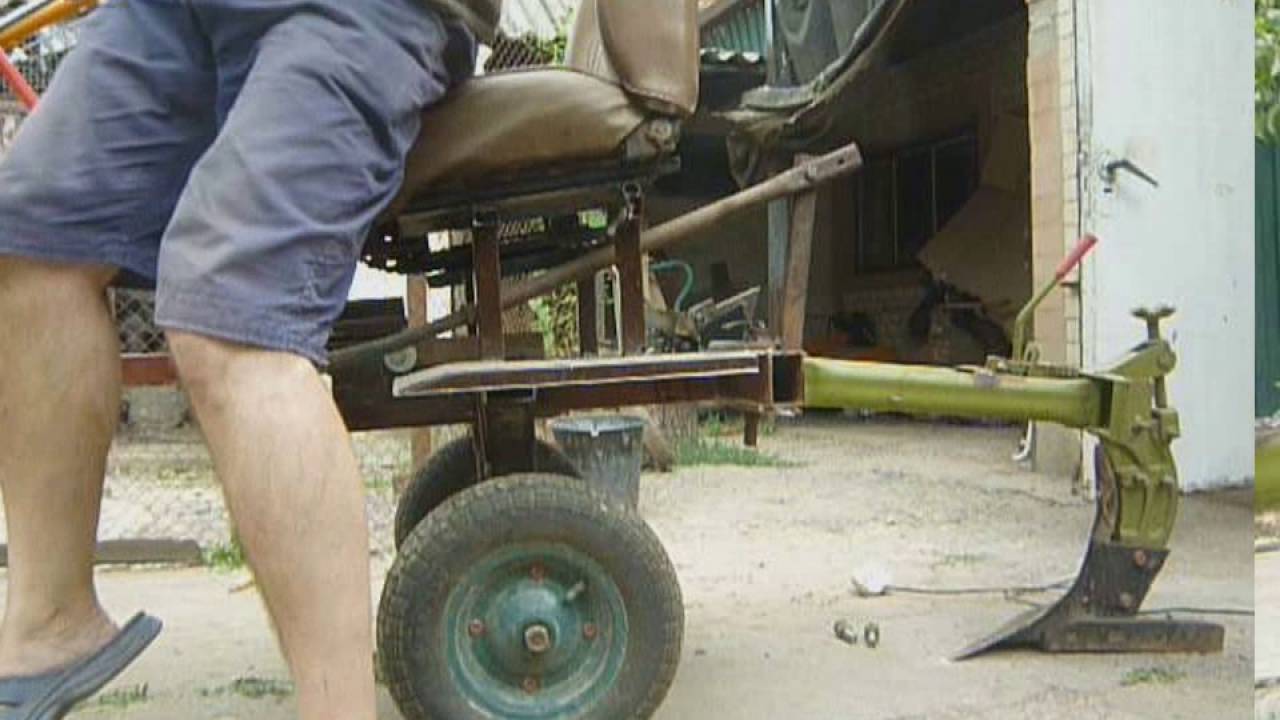

Делаем адаптер для мотоблока своими руками

На данный момент, существует несколько разновидностей адаптера, как правило, их конструкции схожи, и представляют собой, крепящеюся к задней части мотоблока приспособу с удобным сиденьем.

Адаптер изготавливается из квадратного металлического профиля, длиной от 160 до 180 см. Поперек это профиля, приваривается еще один, размером 50-60 см, в зависимости от того, какая колея Вам нужна, (к ней крепятся стойки для колес). Высота стоек до оси колеса от верха до оси колеса адаптера может быть от 25 до 40 см, в зависимости от конструкции.

Далее к основному металлическому профилю и втулкам колес привариваются раскосы, они так же служат ребрами жесткости. Их длина зависит от угла наклона относительно всей конструкции и других параметров. Затем, рассчитывается и так же сваривается конструкция рамы, к которой будет крепиться навесное оборудование. Боковые направляющие этой конструкции, крепятся к колесным стойкам с помощью болтов.

После этого к основной раме приваривается рычаг управления, имеющий три колена, размерами 35, 55, 20 см. Чтобы увеличить прилагаемое усилие, к рычагу, крепится еще один рычаг, но уже размерами 80 см.

Сиденье адаптера, крепится на опору приваренной к центральному металлическому профилю. Как видите, сделать адаптер к мотоблоку своими руками, не так уж и сложно.

Назначение адаптера

Здесь, я думаю все понятно, существует достаточно большое количество работ на земле, которое легче, быстрее и удобнее делать имея адаптер. А работая с таким навесным оборудованием как почвофреза, так вообще, безопаснее.

Схема конструкции адаптера к мотоблоку

Адаптер для мотоблока, представляет собой некое прицепное устройство, сделанное на раме и имеющее два колеса. Конструктивно, адаптеры делятся на несколько видов, по простому, они могут быть простыми и более сложными. Основными видами, считаются универсальные, это те, которые способны перевозить грузы и выполнять обработку почвы, и простые, способные выполнять только обработку почвы.

Для мотоблоков различной мощности, применяются разные адаптеры, на мало мощный, устанавливается адаптер с коротким дышлом, на мощный, с длинным. Так же, универсальные адаптеры, оснащены дополнительным функционалом, увеличение колеи, подъем навесного оборудования и т.д.

https://youtube.com/watch?v=c9649IKGpPI

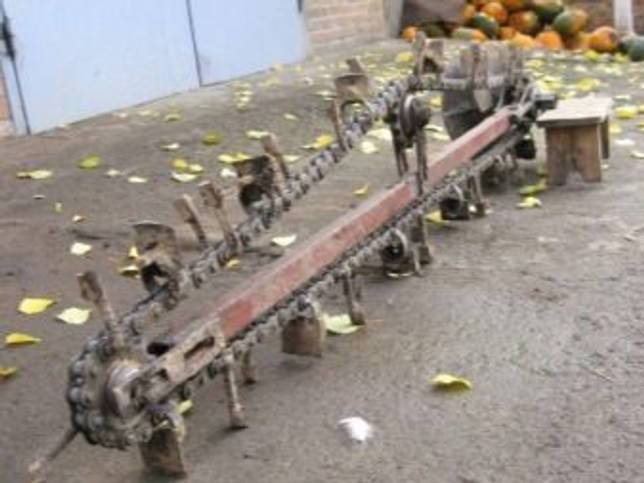

Как сконструировать траншеекопатель?

Самодельный траншеекопатель представляет собой навесную насадку к мотоблоку, позволяющую быстро и без усилий вырыть траншеи, ямы. Это своего рода компактный экскаватор, обладающий маневренностью и экономичностью. Передвигается на колесном или гусеничном ходу.

Насадка-копатель позволяет рыть траншеи и ямы даже в мёрзлой земле. Стены траншей получаются ровными, без осыпания. Разработанная земля лёгкая и рассыпчатая, ее можно использовать для обратной засыпки.

Две фрезы закрепляются на передней подвеске, на задней – лопата для извлечения грунта из траншеи. На режущие диски и цепную передачу надо обязательно закрепить защитные кожухи по технике безопасности. По такому же принципу делается насадка бур из металлического стержня и пластин.

Дифференциал для мотоблока — как работает и на что способен

Запись дневника создана пользователем CaimanTeh, 26.02.15 .799,

Для демонстрации дифференциалов, Денис повертел мотоблок туда-сюда. Демонстрация была короткой, однако данная опция заинтересовала участников темы Мотокультиваторы Pubert &Caiman

В теме вроде бы быстро разобрались что это за дополнительные дифференциалы для мотоблока, но раз вопрос возник, то я решил сделать небольшой фотоотчёт. После съёмок демонстрационный мотоблок с дифференциалом был с бензином и маслом, поэтому его отогнали в помещение сервиса. Там тесно, вокруг много другой техники, поэтому покрутить его не получилось. От Caiman Vario мне досталась лишь фотография.

Дифференциал для мотоблока Caiman Vario

Итак, вот эти дифференциалы, а точнее полудифференциалы установленные вместе со штатными резиновыми колёсами размером 4.00-8. (Комплект из двух полудифференциалов называется «Дифференциалы с удлинителями для мотоблока VARIO/Q Junuor/Q Max» и имеет код R0101.)

Разновидности адаптеров для мотоблока

Внешне адаптер похож на двухколесный прицеп с сидением для водителя. При установке такого прицепа автоматизируются практически все выполняемые работы. Сам мотоблок становится практически мини-трактором. Кроме того, несколько моделей имеют специальный рычаг, который позволяет поднимать и опускать сиденье, делая работу еще комфортнее.

Адаптеры для мотоблоков могут быть нескольких видов. Чтобы сделать агрегат самому, нужно определиться, какой из видов будет удобнее и комфортнее для владельца. В зависимости от типа сцепления они бывают с рулевым управлением и подвижным сочленением. В зависимости от того, как расположена главная силовая установка, существует два вида: передние и задние адаптеры.

Адаптер с рулевым управлением

Этот вид находится на жестком сочленении с мотоблоком. Рулевое управление представлено отдельным узлом, при этом возможны варианты как с задними, так и с передними колесами. Мотоблок становится практически самоходной машиной, которая в управлении достаточно проста и легка, практически не отличается от мотоциклов или автомобилей.

Адаптер с подвижным сочленением

При подвижном сочленении угол относительно вертикальной оси между адаптером и мотоблоком изменяется. Изготовить такой прицеп намного легче, но при совершении поворота будет требоваться больше усилий. Однако этот вид адаптера уступает в геометрии: радиус разворота, а также его угол значительно больше.

Передние и задние адаптеры

Само название определяет значение вида: передний – он находится впереди мотоблока, задний – сзади. Какой из них лучше невозможно определить, поскольку все зависит от индивидуальных предпочтений, а также целей использования мотоблока.

Для взрыхления и вскопки участка более удобным будет передний адаптер, поскольку здесь, в основном, нужна сила мотоблока, видеть участок необязательно. А вот для окучивания грядок и т.п., более комфортным станет задний адаптер, поскольку нужно внимательно смотреть за происходящей работой.

Основные разновидности

С помощью самодельного адаптера можно значительно облегчить работу с механизмом Нева, ведь он выступает таким себе переходным звеном между агрегатом и рабочими элементами: плугом, насадками для посадки картофеля и т.д. Не так будут действовать на организм физические нагрузки, ведь во время работы можно будет сидеть и просто руководить процессом, а сама работа будет проходить быстрее, ведь удастся увеличить рабочую скорость практически в 2 раза – до 12 км/час.

Адаптер для мотоблока Нева может иметь стержень для подъема, с помощью которого передвижение по территории осуществляется намного легче, а также кузов, который кроме выполнения работ в поле также позволяет перевозить материалы и продукты (см. фото). Чаще всего подобные конструкции имеют рулевое управление. Также адаптер с рулем для мотоблока Нева может иметь короткое или длинное дышло. Агрегаты с короткими дышлами могут работать лишь с легкими механизмами, а длинные дышла предназначены для более тяжелых конструкций.

Присоединяется самодельный адаптер к мотоблоку Нева с помощью одинарной сцепки, состоящей из двух частей, одна из которых играет роль переходника между аппаратом и подъемным механизмом, а вторая присоединяет к аппарату оборудование. Для того чтобы имелась возможность одновременно использовать несколько дополнительных орудий, вместо одинарной может использоваться двойная сцепка, как, например, на фото.

Простая конструкция

Как сделать адаптер к мотоблоку? Простейший вариант механизма делается своими руками следующим образом:

  • из металлической трубы длиной более полутора метра изготавливают раму;

  • на одном из ее концов перпендикулярно приваривают трубу длиной полметра, которая будет играть роль основы для крепления стоек для колес;

  • высота стоек делается равной 30 сантиметров;

  • методом сварки крепятся раскосы;

  • размеры адаптера для мотоблока могут быть какими угодно – все будет зависеть от собственных предпочтений;

  • для того чтобы крепить вспомогательное оборудование к раме приваривается металлическая балка;

  • боковые металлические трубы крепятся при помощи болтов;

  • к раме приваривается регулировочный стержень, который должен иметь три входа длиной 20,30 и 50 сантиметров;

  • создается сцепной узел конструкции, который также можно приобрести в специализированном магазине;

  • при необходимости делается еще один стержень для регулировки длиной 75 сантиметров;

  • методом сварки делается металлическая опора для сидения;

  • на опору устанавливается мягкое или деревянное сидение.

То, как правильно сделать простой адаптер мотоблока своими руками на видео видно очень хорошо. Но создать его можно только, имея определенные навыки, оборудование и четко придерживаясь представленных чертежей.

Многофункциональное устройство

Для изготовления многофункционального адаптера с рулевым управлением для мотоблока Нева понадобятся:

  • листы стали;

  • уголки и трубы из стали;

  • сидение;

  • 2 колеса;

  • аппарат для сварки;

  • другие инструменты, которые обязательно есть у каждого хозяина.

Такой аппарат можно использовать как для работ на поле, так и для перевозки материалов и продуктов даже на большие расстояния. Многофункциональную конструкцию для мотоблока Нева можно оборудовать плугом, устройством для посадки картофеля, бороной и другими приспособлениями. А вот в холодное время года она может пригодиться для уборки снега с приусадебной территории.

Итак, для того чтобы создать самодельный рулевой адаптер для мотоблока Нева необходимо:

Составить схему

Для того чтобы избежать перекосов конструкции, а также защитить ее от чрезмерных нагрузок обязательно нужно составить схему. Ее можно создать либо своими руками, либо воспользоваться уже готовыми примерами.

Изготовить основные детали

К основным деталям конструкции, конечно же, относят раму, к которой крепят все остальное (см. чертежи). Кроме того необходимо продумать специальный механизм, который обеспечит свободные повороты прицепа. Кузов аппарата обычно изготавливается из листов стали, а высота бортов при этом делается около 40 сантиметров. Сцепка дополнительных элементов и адаптера осуществляется при помощи штыря с колечком, которое надевается на фаркоп. Единственным «минусом» такого сцепления является быстрое изнашивание элементов вследствие постоянного проворачивания механизмов.

Осуществить монтаж сидения

Сидение обычно прикрепляется при помощи болтов, после чего устройство считается готовым к использованию.

Более детальную информацию о том, как правильно сделать адаптер для мотоблока Нева своими руками можно получить с представленного видео, а также просмотрев чертежи.

Правила использования самодельного отвала

Следуйте этим правилам, и оборудование прослужит дольше:

  1. Для экономии ресурса силовой установки, отвал применяйте только, если необходимо убрать снег высотой более 5 см. В остальных случаях лучше использовать подметальную щетку или скребок.
  2. При работе с отвалом желательно оборудовать колеса гусеницами или другими приспособлениями повышающими сцепление мотоблока с поверхностью.
  3. Периодически проверяйте мотор мотоблока – при работе с навесными орудиями он подвергается повышенной нагрузке и износу.
  4. Регулярно проверяйте надежность креплений, если появились какие-либо дефекты, немедленно их замените.
  5. Для предотвращения деформирования и поломки отвала, до начала работ, тщательно выставляйте высоту его положения;
  6. Используйте защитные приспособления, как для себя, так и для техники. Например, для защиты агрегата можно использовать стальные щитки.
  7. Регулярно проводите техническое обслуживание мотоблока и дополнительных насадок (периодичность указана в инструкции по применению).
  8. По окончанию зимнего сезона прежде, чем поставить отвал на длительное хранение, очень хорошо очистите его от остатков снега и просушите. После этого все элементы обработайте средством против ржавчины, а поворотные механизмы смажьте маслом или солидолом.

Таким образом, изготавливая отвал для мотоблока своими руками из подручных средств, рекомендуется придерживаться правил и рекомендаций по его созданию. Для каждого, кто решил собрать самоделку, будет несложно определиться с размерами и смонтировать устройство под свои потребности и под определенную модель мотоблока. При наличии такого приспособления уборка снега из тяжелого ручного труда превратится в приятное времяпровождение.

Мотоблок своими руками

Преимущество самодельного мотоблока в его цене. Если он будет собран качественно, то по своим характеристикам не будет уступать заводским.

Необходимо определить, какая территория будет обрабатываться мотоблоком, и какие особенности имеет почва. От этого зависит, какой мощности должен быть двигатель.

Мотор подойдет от другого сельхоз оборудования (от бензопилы), но в таком случае необходимо дополнить его принудительной системой охлаждения. Также необходимо создать раму, к которой будет крепиться двигатель, колеса, ручка.

Более подборную информацию о том, как сделать мотоблок своими руками можно найти здесь:

  • https://specmahina.ru/motoblok/svoimi-rukami.html
  • https://specmahina.ru/motoblok/iz-benzopily.html

Как собрать адаптер для мотоблока своими руками

Можно выполнить более простую и усложненную конструкцию. Ниже будут приведены оба этих варианта.

Сборка простого варианта адаптера для мотоблока своими руками

Для его изготовления понадобятся:

  • трубы прямоугольного сечения;
  • колеса;
  • швеллер №10 длиной 40 см;
  • сцепной узел;
  • сварочный аппарат;
  • подшипники;
  • крепежные болты;
  • сидение.

Перед началом работ необходимо создать чертеж. Можно воспользоваться уже готовыми схемами или сделать их самостоятельно.

После этого приступают к работам. Сначала разрезают трубу на отрезки размерами 1,7 и 0,5 м. Конец короткой трубы приваривают к длинной, причем строго перпендикулярно. Она будет являться основанием для крепления колесных стоек. Сразу делают отметки по 30 см, обозначающие высоту стоек от оси.

Затем на втулки прикрепляют колеса, которые можно использовать от старой садовой тележки. На втулки сначала прикрепляют подшипники, после чего при помощи сварки приваривают раскосы на центральную трубу втулки.

Свежие записи
6 способов полить домашние цветы не подходя к нимГениальные хитрости при выращивании рассады томатов от опытных дачников6 идей, как использовать на даче и дома срезанные ветки

Рамы изготавливаются размерами 40х40 см, но в случае необходимости эти размеры уменьшают или увеличивают. К заднему концу рамы при помощи сварки прикрепляют швеллер, а боковые трубы соединяют друг с другом болтами. Также на раму устанавливают рычаг. Для увеличения силы регулировки устанавливают дополнительный рычаг длиной 75 см.

Довольно часто сцепные узлы приобретают в магазинах. Но следует заметить, что этот элемент обязательно должен быть высокого качества

Поэтому если планируется изготовить его своими руками, то качеству необходимо уделить особое внимание

Сидение прикрепляют к металлической опоре, которую заранее приваривают к основе рамы, т. е. центральной трубе.

Сборка усложненного варианта адаптера для мотоблока своими руками

Чтобы изготовить такой адаптер к мотоблоку, потребуются:

  • стальные трубы;
  • листовая сталь;
  • сидение;
  • уголки;
  • пара колес;
  • сварочный аппарат.

Такой адаптер для мотоблока будет являться более функциональным. Собранной техникой можно не только обрабатывать землю, но и использовать для перевозки грузов. Дополнительно применяют борона, плуги, окучиватели и т. д. А в зимнее время мотоблок можно оснастить скребком для уборки снега.

Такая конструкция состоит из следующих элементов:

  • обод;
  • сидение;
  • колеса;
  • приспособления для сцепки.

Перед началом работ создают кинематическую схему. Это необходимо для того, чтобы правильно рассчитать все нагрузки. Также можно воспользоваться готовыми чертежами.

Изготавливая раму, не стоит забывать об установке вилки с втулкой, которые необходимы для свободного поворота прицепа. Стальной лист необходим для кузова. Сцепной узел выглядит следующим образом: железный штырь размером 15 см вводят в апертуру дышла, имеющего форму буквы «П». Однако следует заметить, что этот вариант быстро изнашивается, так как из-за регулярного вращения прицепа очень быстро приходят в негодность сцепные отверстия. В этом случае необходимо П-подобную цепку удлинить.

Крепление сидения осуществляется на расстоянии в 80 см от переднего торца рамы. Такой процесс осуществляют при помощи болтов.

Таким образом, изготовить самодельный адаптер к мотоблоку не так уж и сложно. Поэтому нет необходимости покупать дорогую технику, когда можно сделать ее своими руками. Все элементы можно купить в магазине или найти в сарае на своем дачном участке. Правильно созданная конструкция позволит дачникам значительно облегчить себе тяжелую физическую работу.

Как изготовить своими руками

Разумеется, приобретение адаптера к мотоблоку, готового к работе — это оптимальный и простой выход из ситуации. При всем том стоят они действительно довольно много, поэтому вовсе не каждый фермер или просто дачник готов позволить себе их приобретение. Не приходится удивляться, почему многие задаются вопросом, как сделать адаптер собственноручно.

Это, конечно, возможно, и в сети можно найти довольно много рекомендаций, которые касаются самостоятельного изготовления адаптеров. БОлее того, есть и множество чертежей, дающих возможность рассмотреть это устройство более наглядно и детально.

Использовав их, вполне возможно создать такой агрегат в бытовых условиях, используя минимум инструментов и материалов. Для производства самодельного адаптера потребуется:

  • сварочный аппарат;
  • колесная пара;
  • стальные уголки и листы;
  • водительское кресло;
  • крепежные соединения; трубы из железа.

Вся работа будет состоять из нескольких шагов:

  1. Берем квадратный металлический профиль, длиной примерно 1800 мм. Поперек него привариваем такой же железный лоскут, только меньшего размера — примерно 600 мм. К этому полотну профиля в дальнейшем закрепятся колесные стойки, высота которых должна быть около 300 мм.
  2. После этого нужно прикрепить раскосы. Крепят их к центральной раме и к колесам. Угол расположения колесных втулок относительно рамы допускается любой, какой хочется. К металлическому профилю дополнительно приваривают балку. Это необходимо для укрепления рамы.
  3. Раму для дополнительного оборудования сваривают из швеллера № 10.
  4. С колесной осью она совмещается посредством куска квадратной трубы, а швы свариваются сварочным аппаратом.
  5. Теперь к раме привариваем рычаг управления с тремя коленами (200, 350 550 и миллиметров).
  6. Крепим к рычагу еще один (размер 800 мм), он будет регулировать усилие.
  7. Рычаги соединяют между собой обыкновенными болтами.

Первый этап пройден. Приступаем к следующему.

Работа с конструкцией адаптера

Теперь начинает работу с адаптером. Для этого выполняем следующие действия:

  1. К центральной раме нужно приварить кусок 300-миллиметровой трубы — это будет подставка под водительское сиденье.
  2. Сверху перпендикулярно этой подставке аналогичным образом свариваем 2 куска трубы. Это требуется для того, чтобы сидушка не оторвалась в процессе работы и была более устойчивой в процессе тряски при работе. Сиденье может быть готовым, а можно его сделать самостоятельно из куска фанеры и поролона, это уже на усмотрение мастера.
  3. Сиденье крепим к поперечным кускам трубы, которые привариваем к самой подставке, а также к подставке под сиденье. В роли крепежного элемента применяем обыкновенные болты.
  4. Спереди привариваем механизм сцепки с мотоблоком, после чего работа может считаться оконченной.

Адаптер с рулевым управлением

Если же навыки есть, то при желании конструкцию можно несколько усложнить, изготовив еще и самодельный адаптер к мотоблоку, к которому можно приладить еще и рулевое управление.

Чтобы осуществить эту задумку, нужно будет приготовить следующие материалы и инструменты:

  • сварочный аппарат;
  • сиденье;
  • 2 колеса; стальные трубы и уголки;
  • листы железа.

При такой конструкции раму адаптера необходимо крепко соединить с мотоблоком, в противном случае устройство будет, как говорится, «вести по сторонам». Для конструкции можно взять любой готовый руль, пусть даже от старых «совковых» автомобилей (от того же от ВАЗа, например).

Адаптеры для любого мотоблока, в том числе и для Невы, дают возможность значительно повысить комфорт оператора при управлении мини-трактором. Фактически, водителю уже не придется постоянно волочиться за аппаратом. Теперь он может просто сесть в удобное сиденье и делать все то же самое, только с комфортом и в большем тепле.

Конструкция таких агрегатов довольно проста, и самостоятельное производство их в домашних условиях вполне возможно. Тут необходимо учитывать, что домашняя сборка подразумевает наличие хотя бы базовых умений в сварочной работе, а также с сопутствующего инструментария. Также потребуется запастись большим количеством уголков и металлических труб, чтобы не прекращать работу из-за недостатка материала. В целом же, целесообразность собственноручной сборки адаптера есть, тем более учитывая, что при этом значительно экономятся денежные средства.

Современный мотоблок является высокотехничной машиной для качественной обработки почвы. С его применением значительно экономятся силы и время его владельца. Многие агрегаты подлежат модернизации благодаря использованию дополнительных конструкций и навесов. В их числе адаптер к мотоблоку.

Схема и устройство адаптера к мотоблоку

Адаптер к мотоблоку представляет из себя прицеп с сиденьем выполняется на основе двухколесной рамы. Его назначение − облегчить работу с мотоблоком, который он трансформирует в устройство для перевозки грузов, подобное мини-трактору.

Адаптер обеспечивает существенное уменьшение трудоемкости выполнения сельскохозяйственных работ и повышает эффективность эксплуатации мотоблока во много раз. Стоит заметить, что тяжелые адаптеры бывают двух видов: длинные и короткие. Они могут стыковаться к разным мотоблокам. Также известен и легкий адаптер для фрезы, которая крепится к одному колесу мотоблока, в отличие от тяжелого адаптера.

Адаптеры, будучи основным звеном в соединении мотоблока и навесных устройств, оснащаются сидением, удлиненной или короткой станиной (дышлом) и сцепками. Конструктивно адаптер содержит двесцепки. Одна из них обеспечивает соединение адаптера с мотоблоком, а задачей второй является агрегатирование навесного оборудования: борон, плугов, культиваторов, копалок, косилок и т.д. Соединение навесных устройств с адаптером производится как правило одинарной сцепкой.В рабочее положение навесные устройства переводятся посредством ручного привода.

Сегодня производится много разных видов адаптеров, которые по основным признакам их конструкции можно отнести к двум основным видам: кузовные (универсальные) адаптеры пригодны как для сельскохозяйственных работ, так и для грузоперевозки; бескузовные − только для обработки.

К мотоблокам различной мощности стыкуются адаптеры с длинными или короткими дышлами. Адаптеры с короткими дышлами используются только на легких мотоблоках, а адаптеры с длинными дышлами – на тяжелых. Как правило модели адаптеров оснащены приспособлениями для регулировки ширины колеи, раздвижными дышлами, а также приводами опускания и подъема навесного оборудования.

Минитрактор из мотоблока Нева

Переделка мотоблока в маленький трактор может немного отличаться. Все зависит от конструктивных особенностей мотоблока и его способностей. Рассмотрим принцип изготовления мини-трактора из мотоблоков марки Нева.

Как и в первом случае перед изготовлением минитрактора нужно изучить схемы. В них подробно указаны размеры элементов и порядок их монтажа при сборке.Порядок действий при переделке будет следующим:

  1. Изготовление рамы осуществляется тем же образом, что и в первом случае. Для ее создания используйте трубы различного сечения. Крепление элементов каркаса осуществляется посредством болтов и сварки;
  2. Далее переходите к изготовлению и монтажу ходовой части. Для установки задних колес используйте дополнительную ось, которую можно сделать из стальной трубы. В оба концы последней запрессуйте подшипники и втулки, которые будут оборудоваться задними колесами;
  3. Далее трактор из мотоблока Нева нужно оборудовать мотором. При чем, установить двигатель можно, как в передней, так и в задней части рамы. Во втором случае переднюю и заднюю колесную базу минитрактора потребуется расширить;

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
