Пескоструйная камера. делаем своими руками

Пескоструй своими руками: типы приборов и преимущества самостоятельного изготовления

Перед тем как переходить к созданию чертежей пескоструя своими руками, следует больше узнать о самом приборе и основных видах инструмента, а также взвесить все за и против относительно самостоятельного изготовления. В целом все приборы можно разделить на 3 большие группы:

1. Всасывающие. Подойдут для выполнения несложных работ по очистке поверхностей. Принцип действия чрезвычайно прост: воздух засасывает песок из емкости, после чего смесь подается на сопло. Это наиболее простой вариант для домашнего изготовления.
2. Прибор, работающий по принципу вакуума. Основное преимущество пескоструйного пистолета с рециркуляцией абразива – возможность многоразового использования вещества, вышедшего сквозь сопло. Песок в этом случае повторно засасывается в резервуар через специальную камеру.
3. Пневматический пескоструй. Устройство отличается огромной мощностью и подает абразив под большим давлением. С помощью инструмента можно легко очистить даже самые загрязненные поверхности и запущенные ржавые детали.

Факт! Пневматический пескоструй рекомендуется использовать не только тогда, когда требуется обработать сильнозагрязненные поверхности, но и в том случае, если планируется очистить большую площадь. Зачастую конструкции очень сложные, поэтому самостоятельно их изготавливают редко.

Пескоструйные аппараты можно разделить на всасывающие, вакуумные и пневматические

Перед тем как сделать пескоструйный аппарат, следует изучить достоинства и недостатки такой работы. Преимущества самостоятельного изготовления:

• при наличии всех комплектующих и навыков сборки инструмента создание устройства не займет много времени;
• есть возможность сэкономить на покупке серийного товара;
• если применять качественные комплектующие, прибор получается даже надежнее заводского варианта.

Среди минусов самостоятельного изготовления выделяются такие нюансы:

• собирать инструмент может только человек, обладающий соответствующими навыками;
• если приобрести некачественные детали, прибор долго не прослужит;
• неправильно подобранное и установленное сопло не только усложнит работу, но и снизит эффективность.

Применение качественных комплектующих при изготовлении пескоструйного аппарата своими руками обеспечит надежность изделия

Главным недостатком считается то, что если при сборке не учесть всех моментов, неправильно или ненадежно собрать соединения, то присутствует риск получения травмы из-за разрыва клапана или резервуара с абразивом. Если перед тем, как своими руками начать собирать прибор, посоветоваться со специалистом в этой области, создать грамотный и подробный чертеж под руководством того, кто уже выполнял подобную работу, то получится надежный помощник по дому.

ПЕСКОСТРУЙНЫЙ АППАРАТ

ПЕСКОСТРУЙНЫЙ АППАРАТ

(производственный), аппарат различных конструкций, в котором струя песка приводится в сильное поступательное движение воздухом (пневматический П.

а.) или водой (гидравлический П. а.) и направляется на обрабатываемый предмет из сопла. П. а. употребляют для очистки металлических изделий от загрязнения, приставшей земли, пыли, окалины и т. п. (напр. для очистки литья в обрубных отделениях, для освобож-

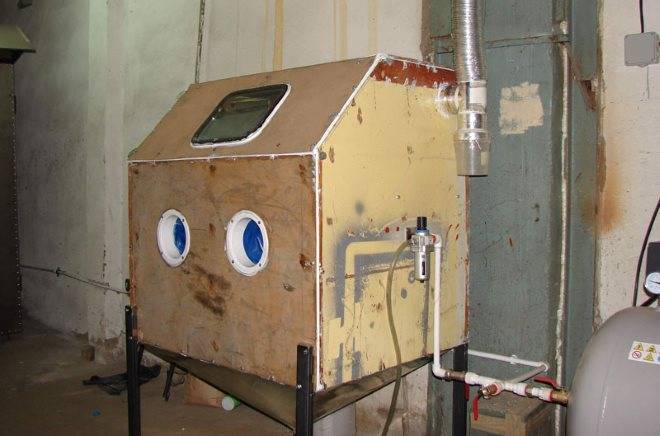

Рисунок 1. Пескоструйная камера.

дения от окалины предварительно до процессов гальванопластики и т. д.). Для очистки литья, а также для очистки изделий от окалины в зависимости от величины их употребляются пескоструйные барабаны, столы [вращающиеся (рис.

2) и проходные (рис. 4)} и пескоструйные камеры ; для мелкого литья— барабаны, для среднего—столы и для крупного—камеры. В П. а. применяются кварцевый и речной песок, а в последнее время все больше находит себе применение стальной песок (дробь). Величины частиц песка берутся в зависимости от очищаемого изделия, причем для очистки литья применяются частицы от 1 до 2 мм,

для снятия окалины—частицы в 0,75мм и меньше. Часть песка (5—8%) при работе в П.

а., измельчаясь, превращается в пыль. Количество пыли, обнаруженное у П. а. на месте работы пескоструйщика, достигает (при удовлетворительной вентиляции) 10—30 мг

пыли в 1 ж3 воздуха. При весьма хорошей вентиляции Бейнткер не обнаруживал пыли совсем. При недостаточности вентиляции Лещинской обнаружено было 175мг, а в отдельных случаях и выше 200мг, Каганом 133—160мг» Фробезе (Froboese) 334—453мг пылив 1 м3. При отсутствии вентиляции Бейнткер внутри. камеры обнаружил 2.690 мг.

По величине 92—97% пылинок—до 10ц. По своему хим. составу пыль при очистке литья состоитиз смешанной пыли кварцевого песка и формовочной земли.

Пыль, образующаяся при П. а.,. неядовита, за исключением пыли при очистке-

Рисунок 2. Пескоструйный пол (вращагсщиися).

Рисунок 3. Лескоотрлнтп кямеря

Рисунок 4.

Пескоструйный стол (проходной).

Рис 5 Ш тем о подач» к воздуха

4>13 •свинцовых изделий, как напр.

аккумуляторных пластинок. Пример состава пыли, полученной при очистке литья: Si02—88,3%; А1203—4%; Fe203—3,6%, остальное—органические вещества. Пыль П.

а., в основном во всех случаях кварцевая, может серьезно поражать органы дыхания (см. Пыль, Пневмо-кониозы).

Работа с П. а. заменила процессы, производившиеся раньше на шлифовальных точильных станках и сопровождавшиеся значительным пылевыделением. Применение П. а. имеет определенное положительное значение с точки зрения гигиены труда, так как а) не требует грубой, как при обрубке, физ. силы, б) при условии рационального устройства пылеотделения дает возможность оградить рабочего от значительных количеств пыли, выделяемых при очистке.

Отмеченные выше значительные количества пыли, обнаруживаемые при работе П. а., показывают, что отсутствие соответствующих приспособлений для пылеудаления и надзора за работой П.

а.

Как сделать пескоструй своими руками из газового баллона

В сети можно найти большое количество видео «Пескоструи своими руками», которые показывают, как делать приборы из газового баллона. Именно такой вариант исполнения считается не только долговечным, но и надежным

Важно во время работы придерживаться инструкций, чтобы избежать несчастных случаев. Для изготовления потребуется использовать такие детали:

• газовый баллон из-под пропана или фреона;
• мощный компрессор производительностью не менее 500 л/мин и мощностью от 3 кВт;
• шаровые краны, регулирующие подачу воздуха и абразивного песка;
• фрагмент водопроводной трубки из стали с резьбой и заглушкой, которая будет применяться в качестве воронки для поступления песка, оптимальный диаметр – 2 дюйма;
• тройник с резьбой, маркированной «ДУ 15»;
• резиновый двухметровый рукав диаметром 14 мм;
• шланг сечением 10 мм, длиной не менее 5 метров;
• 5-метровый газовый рукав, диаметр которого 10 мм;
• зажимы и фитинги для шлангов, лучше взять с запасом;
• сопло;
• пескоструйную насадку для компрессора;
• фум-ленту для надежной герметизации и уплотнения стыковочных узлов.

Пескоструйные приборы выполненные из газового баллона считаются не только долговечными, но и надежными

Сопло, как уже указывалось, можно приобрести либо изготовить самостоятельно из автомобильной свечи или металлического прутка. Главное – помнить, что от этой детали будет зависеть 80% удобства и качества работы: именно благодаря соплу в пескоструе обеспечивается необходимое давление.

Если кратко, то для изготовления сопла потребуется кусок металлического прутка длиной 3 см и диаметром 1 см. Первые 2 сантиметра длины растачиваются до 2,5 мм, оставшийся отрезок должен иметь больший диаметр – примерно 6-6,5 мм.

Пошаговая сборка пескоструйки своими руками: видео

После того как подготовлены все детали, необходимые для изготовления, приступают непосредственно к сборке. Для начала требуется полностью освободить баллон от газа. Для этого следует открутить вентиль и ждать, пока газ полностью выйдет. Нужно быть предельно внимательным, потому как если этот этап проигнорировать, то возможны неприятные последствия. Чтобы быть уверенным, что газ полностью вышел из баллона, рекомендуют вставить шланг, предварительно подключенный к компрессору. Затем проводится полное выкачивание газовой смеси.

После того как бак абсолютно опустеет, в нем нужно выполнить 2 отверстия: одно – на дне баллона (диаметром 1,2 см), второе – на противоположной стороне. Именно во второе отверстие и будет устанавливаться кран сечением 2 дюйма. Сюда же крепится труба такого же диаметра. Дальше выполняются следующие действия:

Сопло прикрепленное к шлангу обязательно нужно закрепить с помощью хомута

На дно баллона, туда, где будет собираться песок, приваривается стальной тройник ДУ-15. Герметичность соединения обеспечит только качественная сварка.
Для устойчивости конструкции следует приварить треногу или закрепить колеса. Второй вариант поможет значительно облегчить транспортировку прибора с места на место.
После завершения работ по изготовлению каркаса приступают к крепежу небольших комплектующих. На каждую резьбу помещается фитинг, все функциональные узлы уплотняются фум-лентой

Важно следить за тем, чтобы все соединения были герметичными.
На открытые концы установленного тройника монтируются резьбовые втулки. Один из выходов патрубка закрывается при помощи шланга 14 мм, а второй – медной трубкой диаметром 10 мм

На медный патрубок крепится армированный рукав.
К вентилю на баллоне подсоединяется штуцер 14 мм. Затем нужно взять шланг 14 мм и зафиксировать его (с использованием цангового зажима) у баллона, другой край крепится на хомут к тройнику.
На оставшийся свободный конец тройника монтируется рукав, объединяющий тройниковый смеситель с соплом.

На последнем этапе компрессор соединяется со смесителем при помощи 10-миллиметрового шланга, после чего можно пробовать подключать установку и начинать эксплуатацию. Если потребуется увеличить мощность подачи песка, к емкости прикрепляется дополнительный штуцер, другой конец которого присоединяется к компрессору.

Альтернативные методы изготовления

Множество вариантов самодельных пескоструев обусловлено потребностями владельцев и разными доступными материалами. Сделать собственную эффективную установку можно с использованием изделий, предназначенных для иных работ. К примеру, собрать беспылевой пескоструйный аппарат своими руками поможет агрегат для мойки высокого давления. Ниже приведено несколько рабочих и эффективных вариантов самодельных установок.

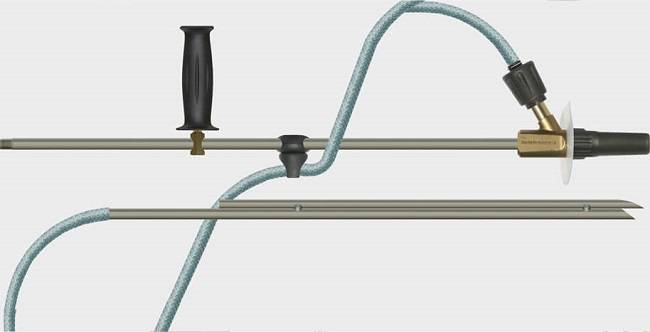

Из мойки высокого давления

Собрать пескоструй можно из Керхера. Эта мойка для машин создает высокое давление воды при малом ее расходе. Для получения эффективно работающей беспылевой установки всего лишь нужно собрать специальную насадку на выходную трубку. Потребуется:

• самостоятельно изготовленное или приобретенное в магазине керамическое сопло;
• армированный шланг;
• блок смешивания, подойдет тройник с подходящим диаметром посадки;
• узел регулировки подачи, дозатор с цилиндрического типа;
• трубка для забора абразива, оснащенная трактом подачи воздуха в закрытую емкость с песком или иным материалом.

Водяной пескоструй из Керхера работает на эжекторной схеме. Вода под высоким давлением, проходя через блок смешивания с большой скоростью, создает вакуум в тракте подачи абразива. Песок поступает и выбрасывается с жидкостью под высоким давлением.

У водяного пескоструя данной конструкции есть некоторые особенности.

1. Интенсивность потока велика при малом расходе воды. Это позволяет применять установку для стекла, матирования или иной обработки.
2. Для стабильной подачи должен использоваться абразив равномерной дисперсии и малой фракции. В бытовых условиях подойдет мелкий, просеянный речной песок.

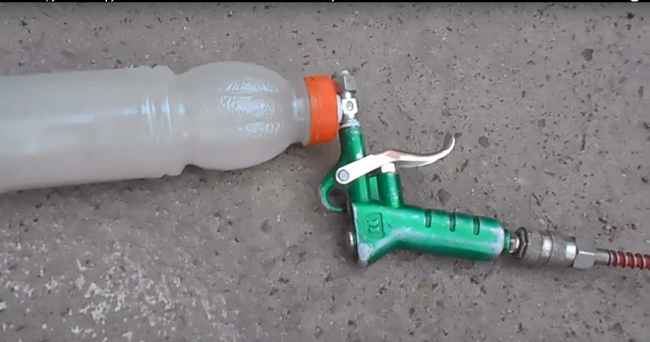

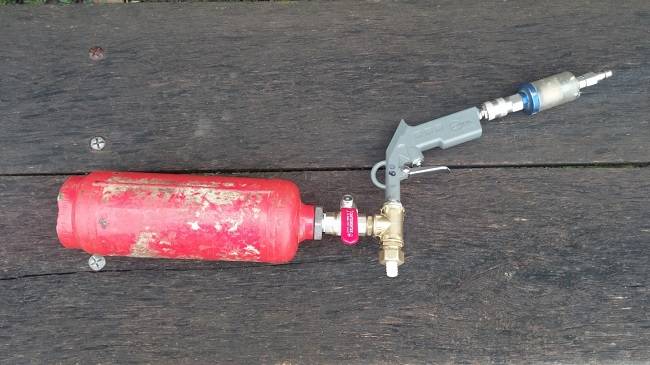

Из продувочного пистолета

Маленький и эффективный — так можно описать пескоструй из продувочного пистолета. Это устройство позволит с достаточно высокой эффективностью проводить, например, кузовные работы. Однако производительность полностью зависит от используемого компрессора. Для сборки аппарата потребуется:

• готовый пневматический продувочный пистолет;
• сантехнический тройник;
• шаровый кран для регулировки подачи абразива;
• выходное сопло с прижимной гайкой.

Конструкция не отличается сложностью. Как ее собрать — видно на следующем фото.

В качестве емкости для абразива может использоваться как легкий баллон от порошкового огнетушителя, так и пластиковая бутылка.

Используя краскопульт

Создать самодельный пескоструй можно из краскопульта. Для этого понадобится:

• клапан смешивания из обычного пистолета краскопульта;
• рукоять с механизмом подачи воздуха краскопульта;
• бутылка для абразивной смеси:
• тройник;
• шаровый кран-регулятор.

Схема работы готового устройства выглядит следующим образом:

Для сборки конструкции понадобится:

• проточить пистолет краскопульта для использования сопла нужных габаритов;
• присоединить к пистолету тройник смешивания;
• установить и закрепить шланги подачи и циркуляции.

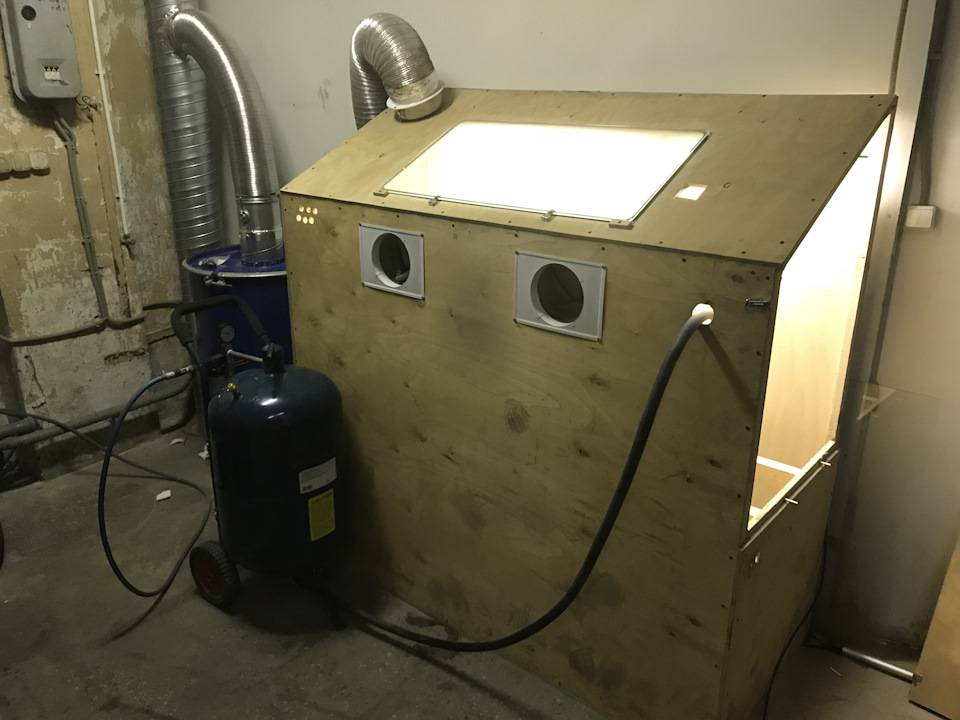

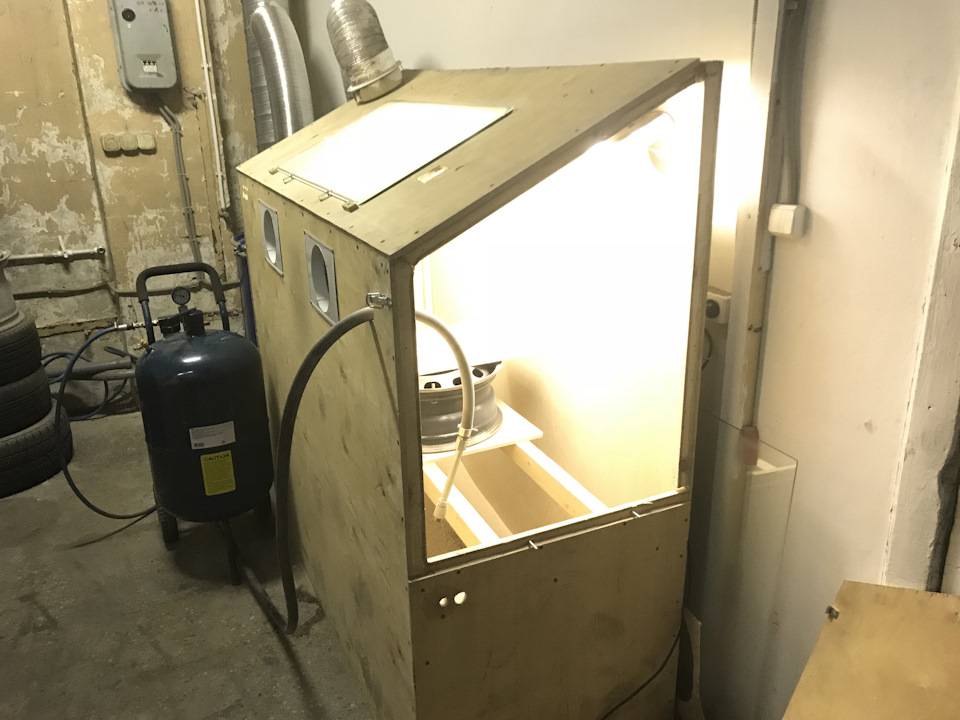

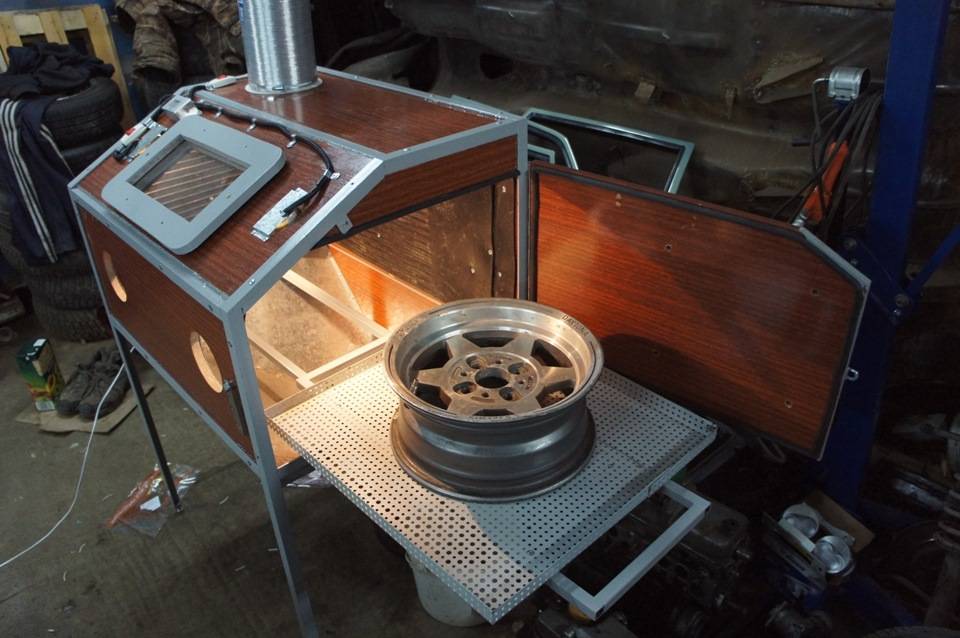

Купить или изготовить самодельную пескоструйную камеру – что лучше

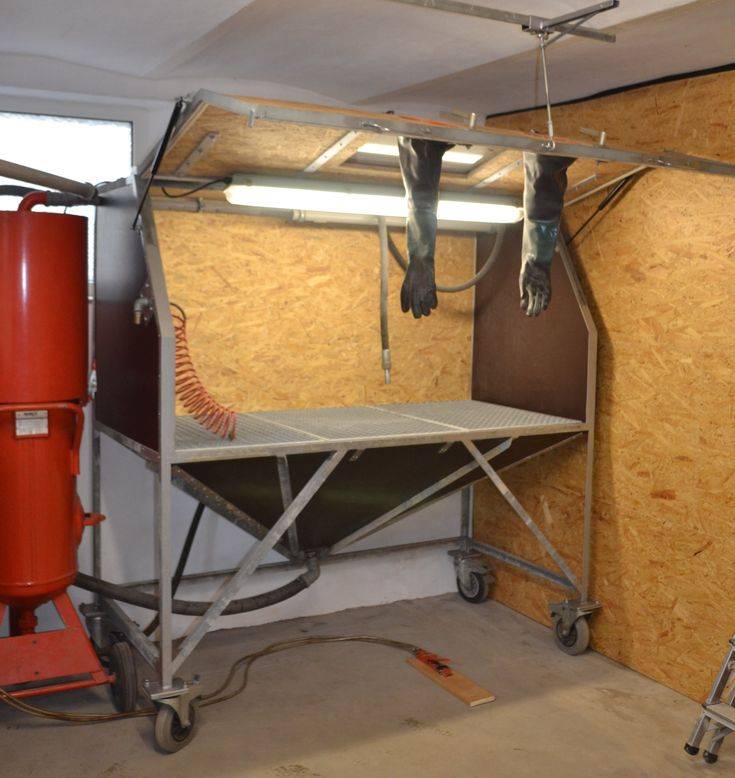

Самому сделать обитаемую камеру нереально – это возможно только в заводских условиях после тщательного проектирования. Общая стоимость таких установок начинается от 1–1,5 млн рублей, в комплект они включают корпус из стали или сэндвич-панелей, шлюз с распашными воротами, решетчатый настил, сложную вентиляцию, системы освещения, управления и т. д.

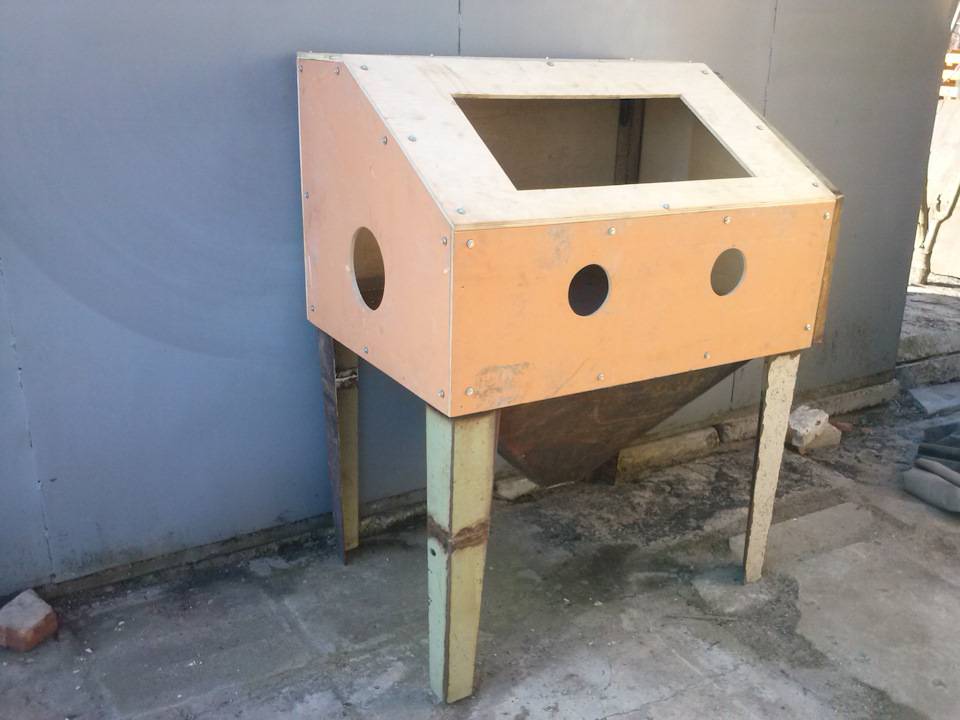

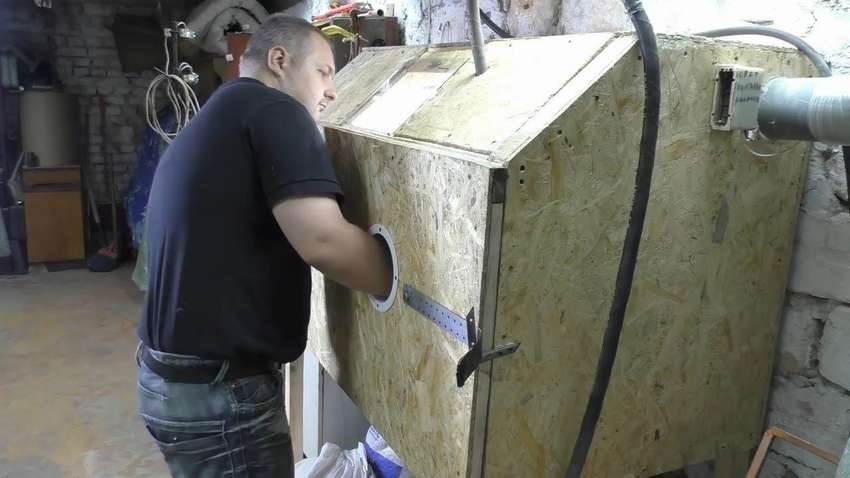

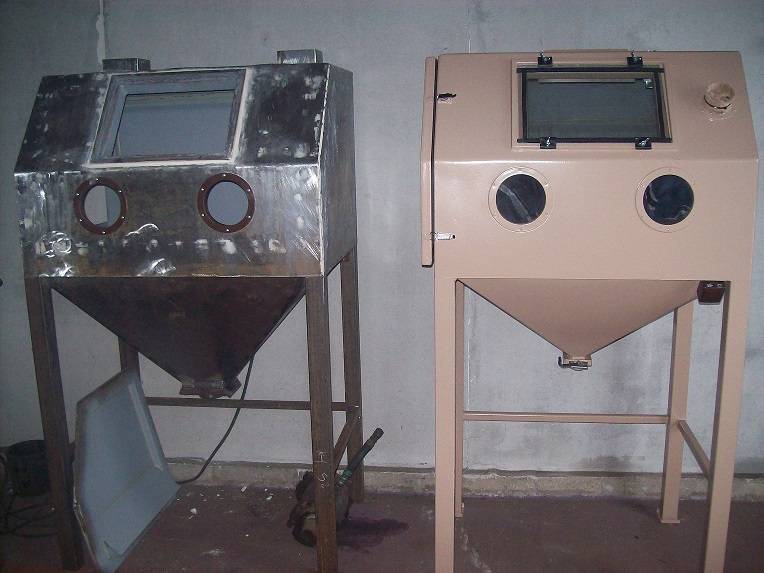

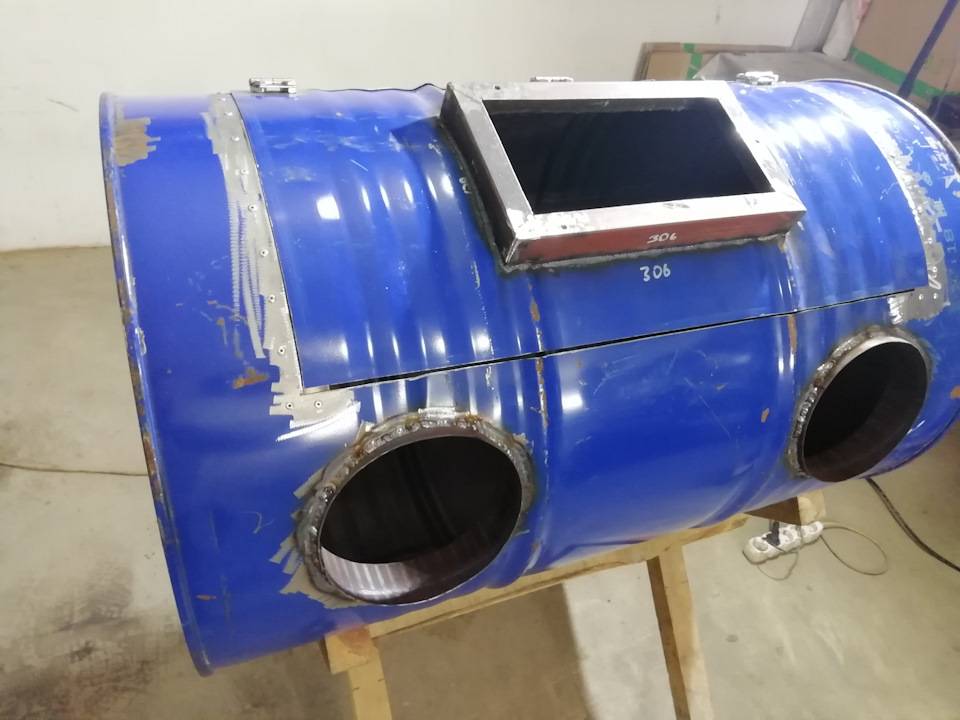

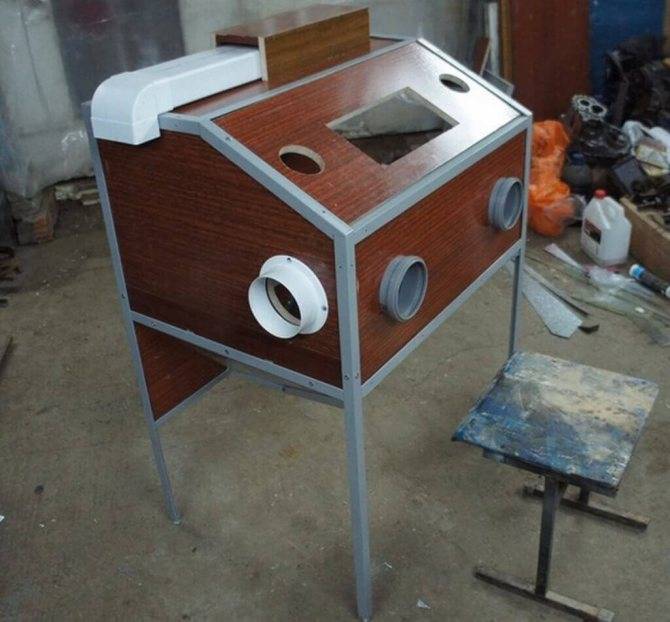

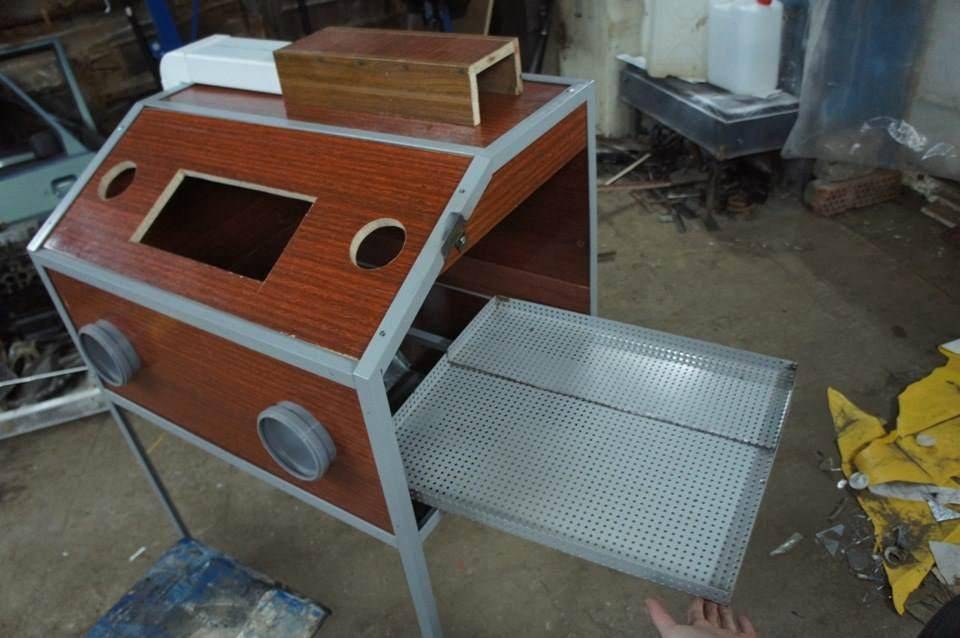

Необитаемую камеру вполне можно изготовить самостоятельно, при этом она будет работать не хуже покупной. Целесообразность зависит от наличия инструментов, материалов, приспособлений: если все придется приобретать отдельно, проще купить готовую камеру в специализированном магазине.

Особенности пескоструйки

Главной особенностью пескоструйки является широкий диапазон задач, где она может применяться. На сегодняшний день с помощью аппарата можно очистить практически любую поверхность, правильно подобрав абразив и способ воздействия. Кроме того, после обработки материала, срок его эксплуатации автоматически продлевается до шести раз. Это позволяется экономить на ремонте – как текущем, так и капитальном.

FakeHeader

Comments 27

Перед вытяжкой должен стоять циклон. По читай, по гугли.

Ненужен он, мелкую пыль понемногу выбрасывает а крупный песок остаётся.

Интересно, а можно обойтись без вытяжки? Просто установить фильтра на выброс.

Нет, не будет видно детали .

покажи как чистит твой аппарат

А разве СО-7б выдает 500л/мин? Или он уже на жигулевских поршнях?

Выдаёт, это его заводские параметры .

Рессиверы важны. И еще как. Если бы компрессор качал около 12 тыс литров в минуту как на проф оборудовании тогда да. Сам лично собирал из со-7б. И и рессивер был 540 л. Сопло 4 мм. Работал на 7 очках. Так и то ждать приходилось. А то что у вас это так. Побаловаться. Да и что у меня с моим рессивером тоже. Комерессор надо хотя бы от 1000 л в минуту качал чтобы. Лучше 2

Смотря его видео, СО справляется с бытовыми гаражными нуждами, а покупать дорогостоящее проф оборудование кто может себе позволить именно для этих нужд?

Рессиверы важны. И еще как. Если бы компрессор качал около 12 тыс литров в минуту как на проф оборудовании тогда да. Сам лично собирал из со-7б. И и рессивер был 540 л. Сопло 4 мм. Работал на 7 очках. Так и то ждать приходилось. А то что у вас это так. Побаловаться. Да и что у меня с моим рессивером тоже. Комерессор надо хотя бы от 1000 л в минуту качал чтобы. Лучше 2

Мне хватает, я машины не пескострую, а для мелких деталей вполне хватает .

Тоже хочу в гараж подобную пескоструйку, были мысли сделать из корпуса холодильника, нужно купить такую вытяжку. Поворотный столик тоже хорошая задумка, я бы наверное отпилил диск уменьшив высоту, хотя может и не нужно.

Удачная тема может помните гимнастический диск был в каждой советской семье? Вращающийся такой блин))) вот по мне он больше всего подходит…

Не подойдёт, в него набьется песок и он заклинит.

Молодец, я посмотрел, ну что все по делу и без лишней воды! Я люблю когда именно так делают технические видео. Видимо придется и себе сделать в камеру поворотный столик, идея эта понравилась, спасибо. Автор, напиши пожалуйста ссылку на сопло из карбида бора, где покупал — буду благодарен!

Принцип работы камеры

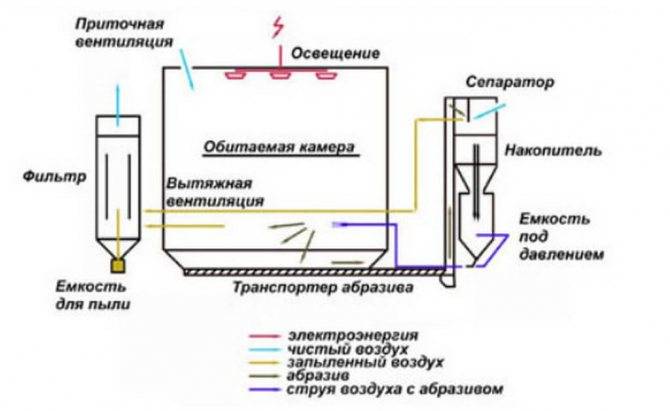

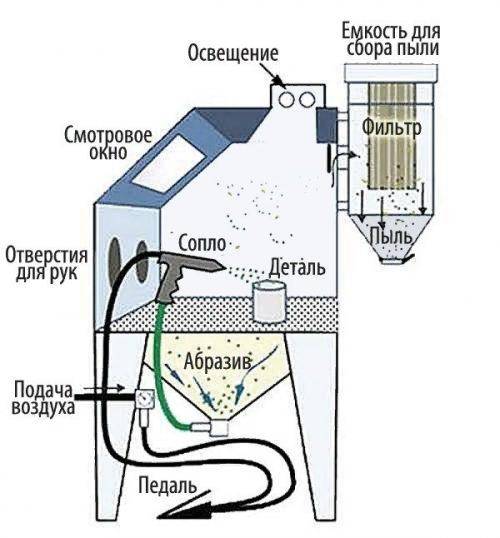

Схематически пескоструйная камера выглядит таким образом:

Схема пескоструйной камеры

Такая камера именуется обитаемой, потому что процессом управляет специалист, который находится за ее пределами.

Несмотря на то что современные компоненты позволяют собрать своими руками максимально безопасную камеру, все же следует использовать средства личной защиты при работе:

• перчатки;
• полностью закрытую рабочую одежду;
• респиратор.

К основным преимуществам камеры можно отнести такие факторы:

• возможность обрабатывать поверхности любого размера и формы;
• процесс очистки можно контролировать даже визуально.

По сути, правильно собранная модель такого агрегата делает ее универсальной.

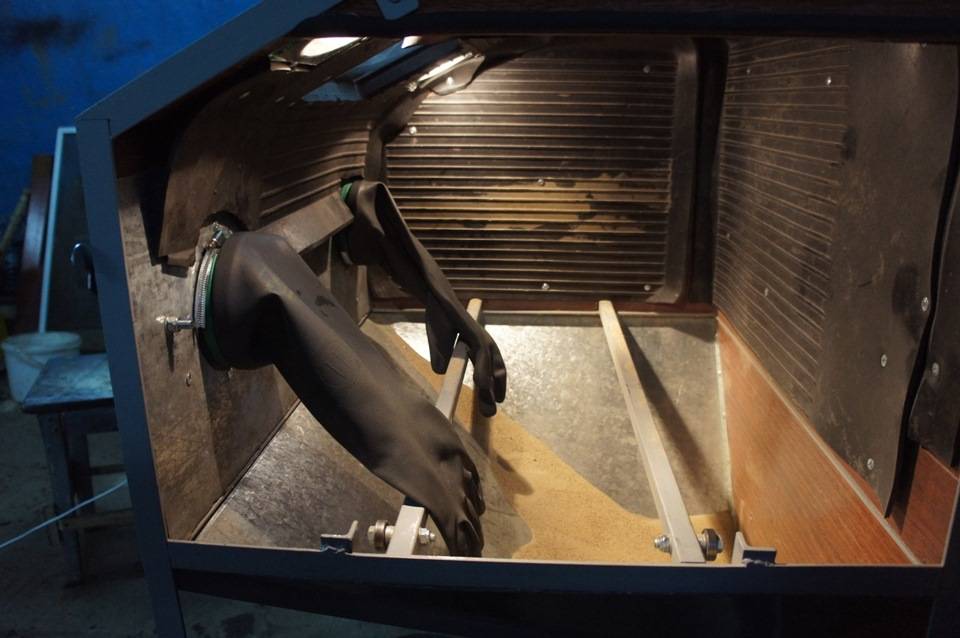

Устройство и принцип работы камеры для пескоструя

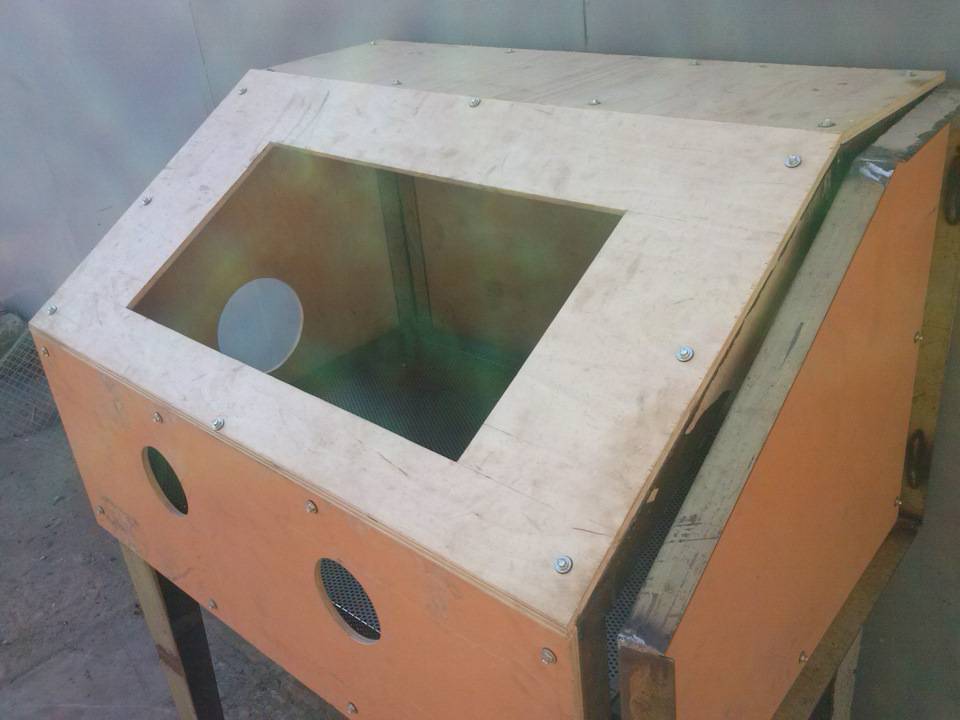

В небольших производствах и домашних мастерских, как правило, используют только необитаемые пескоструйные камеры или же работают пистолетом на открытом воздухе. Обитаемая камера — это сложное и дорогостоящее промышленное изделие, поэтому далее будут рассматриваться только первые два вида обработки.

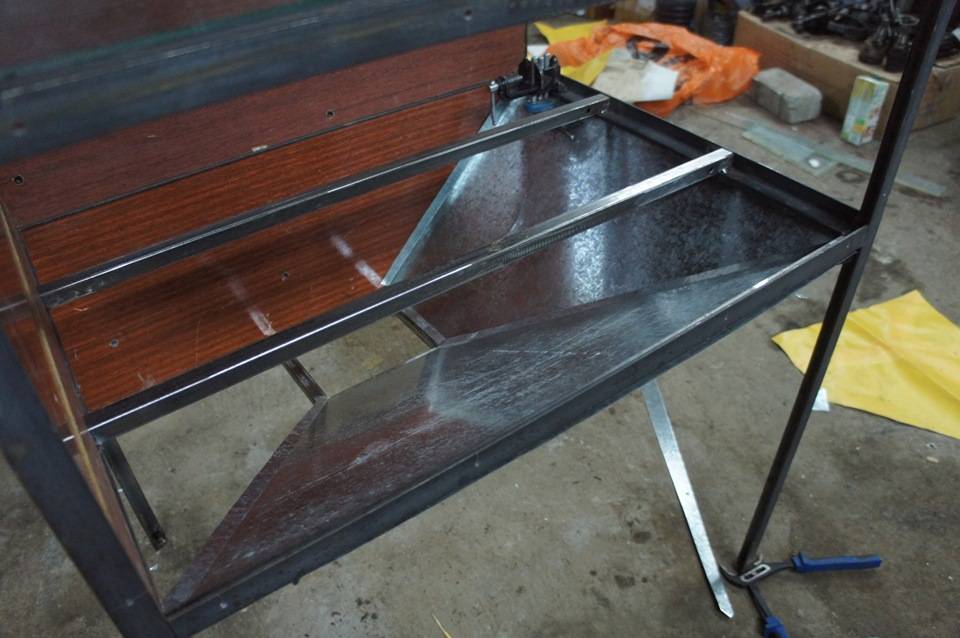

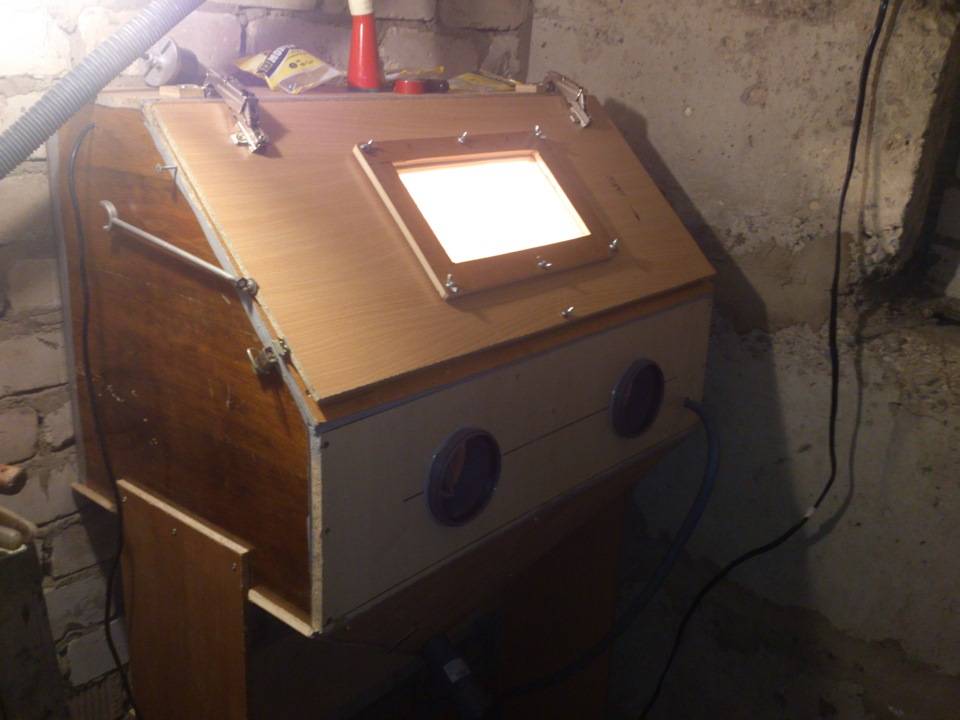

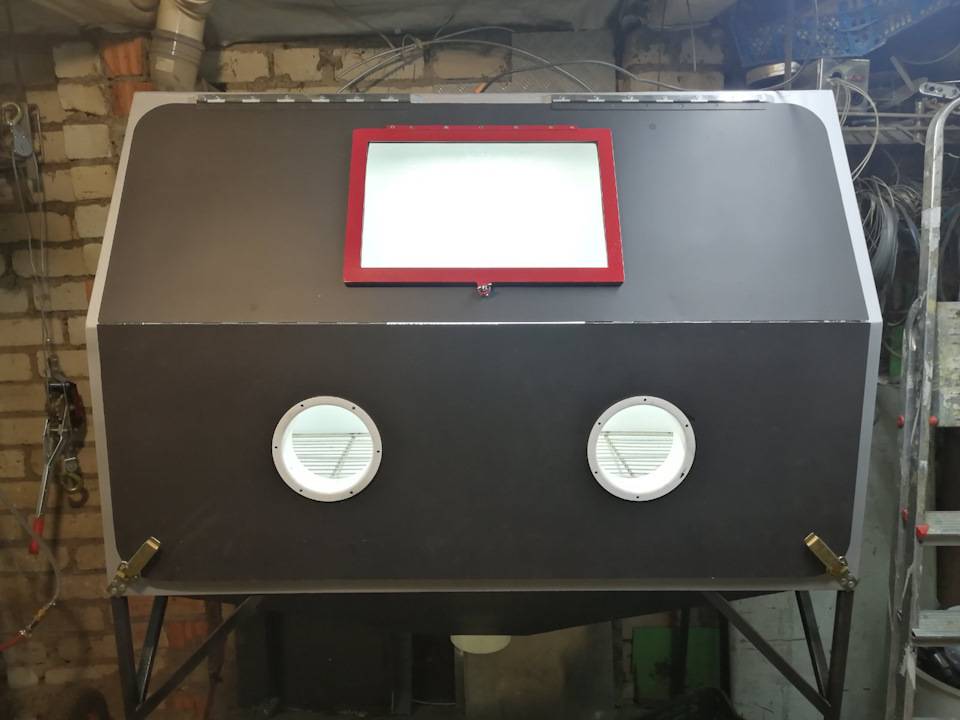

Все обитаемые камеры имеют практически одинаковую конструкцию и отличаются между собой только своей оснащенностью, а также качеством узлов и комплектующих. Такая камера представляет собой металлический шкаф со скошенной крышкой, в которую вмонтировано смотровое окно (см. рис. ниже).

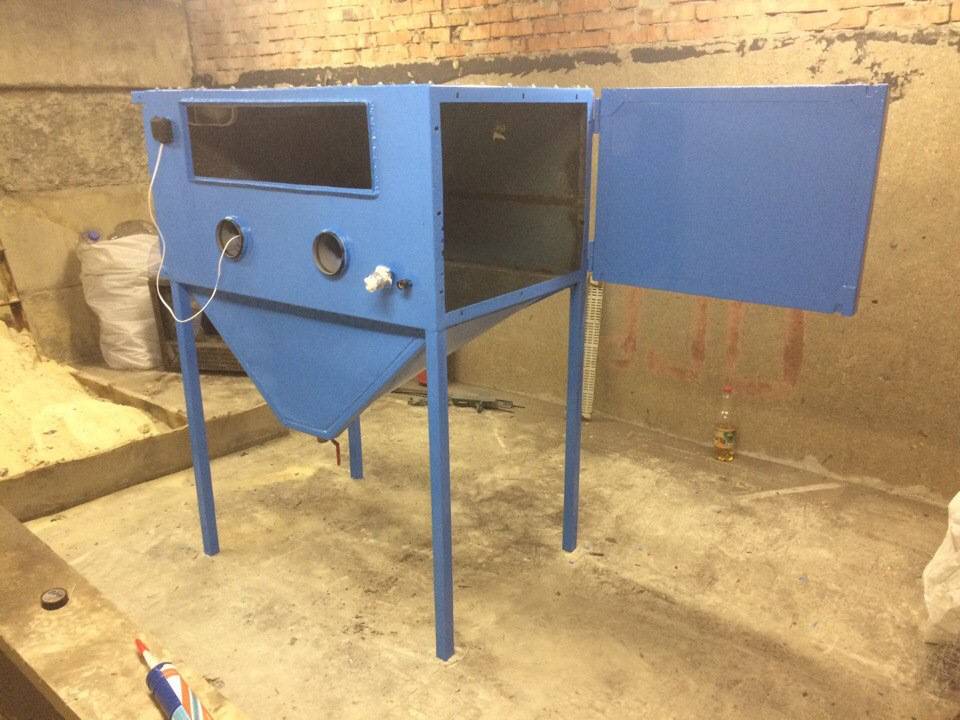

В передней стенке шкафа находятся два круглых отверстия с герметичными манжетами, в которые оператор вставляет руки во время работы. Пол у такой пескоструйной камеры решетчатый. Через него отработавший абразив ссыпается в нижнюю часть, выполненную в виде перевернутой усеченной пирамиды и выполняющую функцию контейнера-накопителя. Удаление пыли происходит с помощью вытяжки через фильтр в специальный пылесборник. Загрузка изделия в таких устройствах производится через дверку, расположенную на задней или боковой поверхности шкафа.

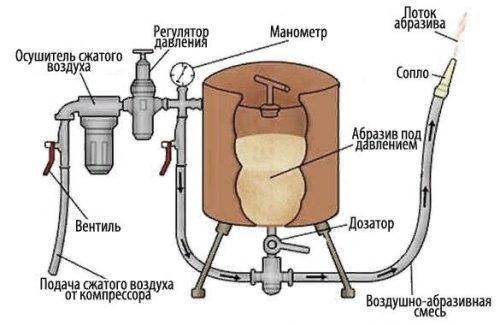

По типу подачи абразивно-воздушной смеси пескоструйные аппараты делятся на два вида: инжекторные, в которых воздух и абразив подаются в пескоструйный пистолет по отдельным шлангам, и напорные, в которых воздух и рабочий порошок смешиваются заранее и направляются к соплу по одному каналу. В необитаемых устройствах обычно используют первый тип, что связано с особенностью их конструкции. По этой же причине в таких пескоструйных камерах не применяют циклоны, так как разделение пыли и рабочего порошка происходит непосредственно в рабочей зоне.

Напорные передвижные установки, в основном, применяют при работах на открытом воздухе. Такое устройство включает в себя три основных компонента: компрессор, емкость с абразивным материалом и пескоструйный пистолет (см. рис. ниже).

Сжатый воздух в таком аппарате разделяется на два потока. Один из них идет напрямую, а второй создает давление в емкости, выдавливая из нее рабочий порошок в дозатор. Далее абразив смешивается с первым потоком воздуха и поступает в сопло пескоструйного пистолета.

В видеоролике ниже можно посмотреть процесс изготовления напорной пескоструйной установки, которая у автора получилась ничуть не хуже фабричной.

Советы по работе с самодельным аппаратом

Многие владельцы самодельных аппаратов более уверены в них, чем в импортной технике, ведь сделано своими руками, кому же еще доверять, как не себе. Но все же стоит прислушаться к ряду рекомендаций по использованию.

1. Если ваш аппарат не такой мощный, объемом 6 литров, то диаметр сопло должен составлять 3 мм

Слишком узкое тоже не подойдет, если же мощность большая, то стоит обратить внимание на больший диаметр

2. Детали, которые предположительно со временем пойдут в расход не стоит сильно закручивать, чтобы их проще было заменить. Речь идет о составляющих, которые чаще всего контактируют с абразивом.

3. Не устанавливайте пескоструйный аппарат и не пользуйтесь им в домашних условиях. Ведь насколько бы прочную камеру вы ни сделали, песок все равно будет выходить за ее пределы. Камера создана задерживать основную пыль, после проведенной процедуры навести порядок, будет крайне сложно.

4. Даже если работы вы проводите в гараже, необходимо защитить своих дыхательные пути и глаза, чтобы на слизистых и легких не оседали мельчайшие частички от песка.

В помощь защитные очки и респиратор, ведь только так можно избежать серьезных заболеваний.

В интернете представлено множество вариантов создания пескоструев, здесь же описаны некоторые из них, которые оказались самыми простыми, эффективными и менее затратными.

С этими схемами вы быстрее осознаете принцип функционирования пескоструев.

Если необходимо регулярно пользоваться этим аппаратом, то стоит отнестись к процессу создания аппарата серьезно, просчитав каждую деталь.

Если правильно соблюсти расчеты и надежно закрепить все, то устройство прослужит долгие годы.

Виды

Камеры для пескоструйной обработки деталей из металла разделяются по разным факторам. По конструкции можно выделить два вида моделей:

1. Обитаемые аппараты. Это крупногабаритные конструкции, применяемые для очистки деталей большого размера, предметов, машин. Это закрытые металлические боксы, внутри которых располагается подвижное сопло пескоструя. Оператор управляет технологическими процессами, находясь внутри камеры. Преимущество обитаемых конструкций — возможность обработки заготовок любых размеров.
2. Необитаемые агрегаты. Это малогабаритные боксы, которые по высоте не превышают роста оператора. Они состоят их металлических стенок, смотрового стекла, отверстия для сопла пескоструя, двух резиновых перчаток, закреплённых внутри камеры. Оператор находится снаружи, управляет всеми процессами с помощью закреплённых перчаток.

Существует три вида необитаемых камер:

1. Эжекторные модели — малогабаритные конструкции, которые позволяют обрабатывать небольшие заготовки из стекла, пластика, металла.
2. Напорные модели — модели с повышенным показателем мощности. Их используют при работе с металлическими поверхностями благодаря возможности счищать налёт большой толщины.
3. Автоматические модели — оборудование которое эксплуатируется с помощью панели управления. Для оператора это самый безопасный вариант пескоструев.

Собираем все необходимое для создания аппарата

Что нам понадобится для изготовления пескоструя:

• Компрессор повышенной мощности.
• Фум-лента (используется для герметизации резьбовых соединений).
• Газовый баллон (будет применяться для подачи песка).
• Прочным шланг (армированный шланг для газа отлично подойдет).
• Цанговый зажим.
• Штуцеры.
• Фитинги (переходники, заглушки и т.д.).
• Шаровые краны.
• Отрезок стальной трубы длиной 10 см.

Читайте здесь — Как правильно выбирать утюг: разнообразие моделей, мощность, функциональность. Простые рекомендации для идеальной покупки. Рейтинг лучших моделей + 85 фото! «>

Все эти компоненты можно приобрести в любом строительном или хозяйственном магазине, вполне реально уложиться в 1500-1700 рублей.

Также нужно приобрести сопла, они являются расходным материалом, поэтому при работе они будут нужны вам всегда. Можно купить в магазине стальные сопла или керамические, из вполне будет хватать на 2 часа работы пескоструйным аппаратом.

Если вы не хотите покупать сопла, то можете изготовить их самостоятельно. Умельцы для этого используются электроды из свечей зажигания. Дело в том, что они изготавливаются из качественной марки стали и поэтому обладают хорошей износостойкостью.

Выбор покупаемого аппарата

Для выбора качественного аппарата следует обратить внимание на следующие критерии:

• Обязательно должна присутствовать система сепарации отходов.
• Приветствуется наличие вентиляционной установки.

• Должен быть «циклон», собирающий мельчайшие фракции абразива.
• Чем лучше материал, из которого сделаны облицовочные стены, тем качественнее очистка.
• В хорошем аппарате должен быть узел автоматической очистки трубопроводов.
• Дополнительные возможности приветствуются, к ним относятся рельсовый путь, тележка и прочее.
• В базовом комплекте камеры должны быть специальные перчатки, защитный шлем, маска, комбинезон и обувь.

Принцип работы

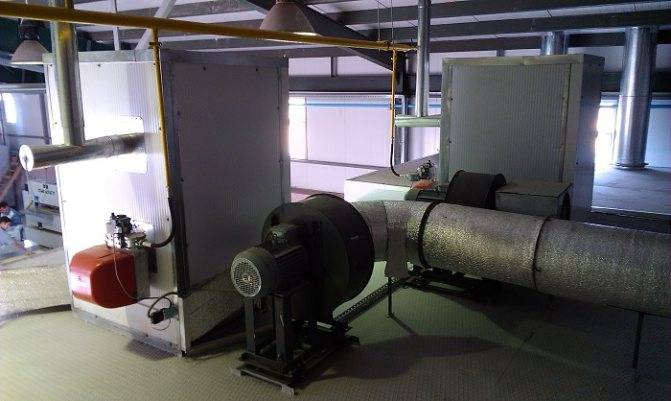

Отфильтровать воздух в пескоструйной камере можно двумя способами:

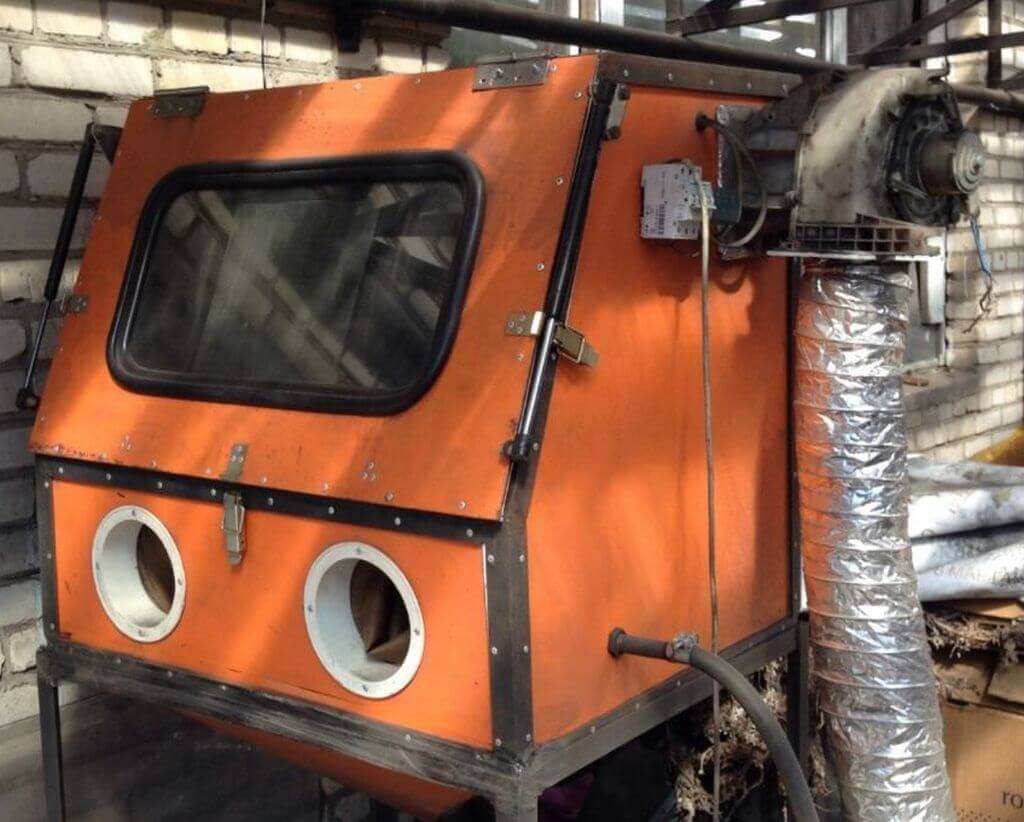

1. Вентилятор – это простой и дешевый способ организации вытяжки. Его производительность нужно рассчитывать таким образом, чтобы полный объем воздуха в камере менялся не более чем за 2 минуты. Но у такого способа достаточно недостатков: грязный воздух будет выходить на улицу, потребуется дополнительный очистной фильтр, при больших нагрузках вентилятор быстро выходит из строя.

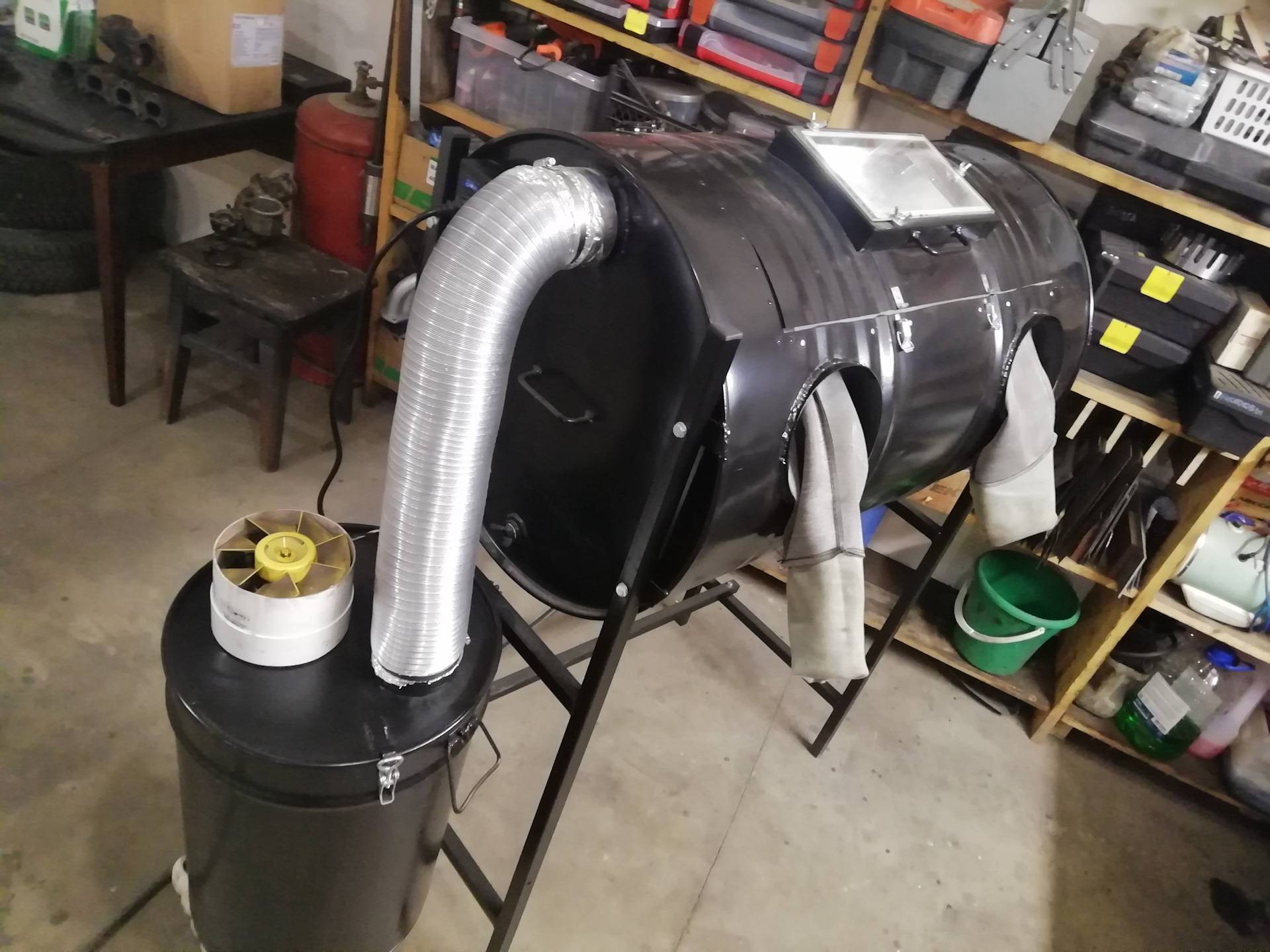

2. Циклон с самоочистной системой фильтров – дорогой, но эффективный способ очистки необитаемой пескоструйной камеры. Конструкция состоит из мощного пылезащищенного вентилятора и патронных фильтров, оснащенных системой встряхивания. Принцип работы заключается во всасывании воздуха из камеры и подачи его на фильтры. На выходе он очищен от пыли и мелких абразивных частиц. Подключается оборудование к сети электроснабжения.

Стоимость установки вентиляции с самоочистными фильтрами в 15–20 раз дороже, чем вентилятора, но она способна надолго избавить от проблем с экологами и обеспечить комфортные условия работы.
