Переделка шуруповерта на литиевые аккумуляторы 18650 18в

Какой литиевый аккумулятор выбрать?

В 7 из 10 случае для шуруповертов применяют 12-вольтовые аккумуляторные батареи.

Величина напряжения — определяющий фактор при выборе. Его можно уточнить в технической документации к прибору, в интернете.

Новые батарейки подбирают, учитывая:

• Значение разрядного тока. Шуруповерты работают от аккумуляторов с высоким параметром разрядного тока. Уточнить необходимый параметр для конкретной модели можно в технической документации. Делать выбор батарейки только по ее емкости — ошибка, поскольку основным параметром является ток. Он может колебаться в пределах 15-30 А, иногда до 40 А.
• Характеристики литий-ионных элементов. Аккумуляторы стандарта 18650 должны иметь одинаковые характеристики емкости.
• Количество новых батареек. Расчет выполнить несложно. Соотношение следующее — 3 Ni-CD равны 1 Li-ion. 12-вольтовый старый блок заменяют на блок из 3 литий-ионных элемента.

Рассчитывая число новых источников помнят, что повышенное напряжение (например, вместо 3 Li-ion взамен 10 Ni-CD взять 4 литиевых) увеличит износ оборудования, сократит срок эксплуатации. Но мощность увеличится. Поэтому нужно взвесить все за и против. Не стоит спешить и с установкой источников в инструмент. Первоначально их нужно полностью зарядить.

Переделка шуруповерта «Хитачи» 12 В на литиевые аккумуляторы 18640

Особенности переделки шуруповерта «Хитачи» 12 В на литиевые аккумуляторы. Очень компактное гнездо под аккумуляторные элементы предназначено для пальчиковых элементов. Поэтому следует подготовить место под 18650 элементы. Необходимо вырезать у перегородки одну сторону, чтобы плотно разместить 1 элемент.

Нужно обзавестись флюсом, плоской металлической соединительной лентой, термоклеем. Устанавливать литиевые аккумуляторы в шуруповерт при переделке необходимо через защитный контроллер. Он должен обслуживать 3 элемента 18650, напряжением 3,7 В и рассчитан на 20-30 ампер.

Извлечь старую батарею из гнезда, аккуратно отсоединить контакты в сборке с датчиком температуры и индикатором включения. Зачистить и подписать контакты. Их следует вывести в одну сторону, соединить припоем с выводами из толстых проводов и залить сборку термоклеем.

Собрать источник энергии с одним из контроллеров, рассчитанных на 3 элемента. Собрать последовательную схему из 3-х Li-ion элементов. Подключить контроллер. Переделка литиевого 12-вольтового аккумулятора завершается, когда конструкция будет установлена в блоке, закреплена, и индикатор зарядки загорится. После полной зарядки замеры показывают 12,17 вольт в наружной сети. Но этого достаточно для безотказной длительной работы прибора.

Выбор контроллера

При всех своих достоинствах, литий-ионные элементы чувствительны к:

• глубокому разряду;
• перезаряду;
• излишнему зарядному току;
• перегреву.

Контролировать самостоятельно эти параметры в течение нескольких часов, которые потребуются для пополнения энергии АКБ, сложно. Поэтому эти функции возлагаются на систему PCB (Power Control Board) или СОФ (система обеспечения функционирования). Она представляет собой плату небольшого размера, которую часто встраивают в корпус аккумулятора (из-за этого длина элемента типоразмера 18650 несколько выше обещанных 65 мм). Эта система прекращает заряд при достижении нужного напряжения и отключает АКБ при разряде до установленного уровня. Такие элементы имеют на корпусе маркировку Protected. Если маркировка отсутствует или прямо указано Unprotected, значит батарея такой системой не оснащена и контролировать параметры заряда придется вручную или возложить эту функцию на внешнее устройство.

Не надо путать PCB (СОФ) с системой BMS — Battery Management System или PCM – Power Charge Module. Эта система предназначена для поэлементного контроля заряда аккумуляторов, включенных в батарею по последовательной схеме. Элементы, из которых составлена АКБ, имеют определенный разброс параметров, поэтому возможна ситуация, когда часть элементов уже заряжена, а другую часть еще надо заряжать. Очевидно, что этот режим неблагоприятен для аккумуляторов. Эту проблему призвана решать BMS («балансир»). И в рассматриваемом случае без данной системы не обойтись.

Типовая схема включения балансира.

Типовая схема включения BMS показана на рисунке. При достижении номинальных параметров, элемент шунтируется внутренним ключом, остальные аккумуляторы продолжают заряжаться.

У плат разных производителей маркировка может несколько отличаться (вместо «B-» встречается обозначение «0V», вместо порядкового номера батареи — суммарное напряжение в точке подключения). Приобрести готовое устройство можно в интернете на известных торговых площадках. Выбирать надо по следующим параметрам:

• рабочий ток – не менее 30 А;
• количество подключаемых элементов должно соответствовать количеству аккумуляторов в батарее.

И, конечно, надо соизмерять габариты платы с имеющимся установочным местом.

Переделка шуруповерта «Хитачи» 12 В на литиевые аккумуляторы 18640

Особенности переделки шуруповерта «Хитачи» 12 В на литиевые аккумуляторы. Очень компактное гнездо под аккумуляторные элементы предназначено для пальчиковых элементов. Поэтому следует подготовить место под 18650 элементы. Необходимо вырезать у перегородки одну сторону, чтобы плотно разместить 1 элемент.

Нужно обзавестись флюсом, плоской металлической соединительной лентой, термоклеем. Устанавливать литиевые аккумуляторы в шуруповерт при переделке необходимо через защитный контроллер. Он должен обслуживать 3 элемента 18650, напряжением 3,7 В и рассчитан на 20-30 ампер.

Извлечь старую батарею из гнезда, аккуратно отсоединить контакты в сборке с датчиком температуры и индикатором включения. Зачистить и подписать контакты. Их следует вывести в одну сторону, соединить припоем с выводами из толстых проводов и залить сборку термоклеем.

Собрать источник энергии с одним из контроллеров, рассчитанных на 3 элемента. Собрать последовательную схему из 3-х Li-ion элементов. Подключить контроллер. Переделка литиевого 12-вольтового аккумулятора завершается, когда конструкция будет установлена в блоке, закреплена, и индикатор зарядки загорится. После полной зарядки замеры показывают 12,17 вольт в наружной сети. Но этого достаточно для безотказной длительной работы прибора.

Меры безопасности при работе с АКБ

При сборке батареи следует помнить, что токи при работе шуруповерта могут достигать 11-12 ампер, поэтому площадь пятна контакта соединительных шинок между элементами должна быть максимальной. Поэтому вариант соединения точечной сваркой, часто предлагаемый в интернете, не самый лучший. Лучше припаять шинки по всей площади контакта аккумулятора. При этом надо понимать, что элементы очень чувствительны к перегреву, поэтому паять надо быстро и уверенно, применяя кислотные флюсы – корпуса аккумуляторов делают не из меди или латуни. Желательно применять теплоотводы, в роли которых могут выступать пассатижи и т.п.

Подготовительный этап

Спешка никогда не приведет к ожидаемому результату. Пошаговая инструкция по перемене элементов питания начинается с подготовительного этапа.

Перед началом работы необходимо определиться с числом используемых блоков в батарее, что существенно скажется на уровне итогового напряжения

Не менее важно правильно выбрать используемый литиевый компонент. Особого внимания заслуживает показатель разрядного тока и емкости

Не стоит забывать и о контроллере.

Характеристики детали сопоставляются с показателями номинального напряжения и тока разряда. Другими словами, чтобы собрать блоки питания 14В, потребуется контроллер с одинаковым уровнем напряжения.

Разобранный корпус АКБ

Особенности выбора литиевых аккумуляторов

Литий-ионное поколение является наиболее современным

При выборе аккумулятора необходимо обращать внимание на следующие показатели:

• Число доступных циклов разрядки и зарядки (последние модели способны разряжаться до 600 раз).
• Скорость зарядки (максимум 2 часа).
• Цена (не более 50 % стоимости шуруповерта).
• Особенность работы на полной мощности.
• Память уровня заряда.
• Самозарядка.
• Габариты.
• Устойчивость к температурным перепадам.

Демонтаж корпуса аккумулятора

Каждый пользователь способен самостоятельно разобрать корпус, состоящий из соединенных винтами и клеем двух частей. Винты откручиваются, слой клея нарушается при помощи тонкого предмета, который пропихивается по всему периметру.

После ремонта винты устанавливаются на первоначальное место, а слой клея обновляется.

АКБ без корпуса

Типы соединений элементов в батареи

Принято выделять:

• Последовательное соединение — положительный полюс соединяется с отрицательным.
• Параллельное соединение — положительный полюс крепится к положительному, отрицательный к отрицательному.

Пайка блоков питания

Существует несколько способов спаивания, наиболее распространенный — припаивание с металлической лентой, которую можно снять с банки. Места будущих контактах с двух сторон залудиваются прогретым паяльником с каплей припоя. Не доводя до сильного перегрева прикладывается лента.

Пайка проводов АКБ с модулем

Перед пайкой провода поверхность обрабатывается флюсом, концы провода зачищаются. Для соединения провода с контактной зоной блока используется классический 25 ватный паяльник. Для припоя используется легкоплавкий состав. Окончательная плавка должна занимать не более 3 секунд.

Сборка АКБ

После проверки внутреннего сопротивления каждой ячейке разрешено приступать к сборке батареи. Собранные ячейки помещаются в пакет с учетом полярности. Затем подключаются балансиры и силовые провода, пакеты соединяются между собой.

Существует 2 техники соединения батареи — пайкой и болтами. Припаять деталь, значит обеспечить надежность соединения, однако если нет уверенности в собственных навыках, лучше выбрать альтернативный вариант и выбрать элементы, предназначенные для сборки болтами.

После стяжки все элементы помещаются в заранее приготовленный бокс с отверстием для кабелей. Монтируется плата BMS и балансиров. После вывода силовых проводов, отверстия герметизируются.

Зарядка

Большинство пользователей предпочитает универсальные зарядники, однако подходящий конкретной батарее прибор будет не лишним, так как согласно отзывам не все зарядные устройства идеально соответствуют конкретным шуруповертам. Выделяют следующие виды аккумуляторов:

• Со встроенным блоком питания.
• С внешним блоком.
• Импульсивные.

Перед началом зарядки важно ознакомиться с инструкцией. Изучив информацию выше, любой мастер сможет создать АКБ для своего шуруповерта

Конечно, далеко не все хотят заниматься таким творчеством, переделывать и припаивать банки. Многие просто идут в магазин и покупают аккумулятор, идеально подходящий для оборудования Бош, Интерскол или любого другого бренда

Изучив информацию выше, любой мастер сможет создать АКБ для своего шуруповерта. Конечно, далеко не все хотят заниматься таким творчеством, переделывать и припаивать банки. Многие просто идут в магазин и покупают аккумулятор, идеально подходящий для оборудования Бош, Интерскол или любого другого бренда.

Особенности переделки

В большинстве моделей, по крайней мере «Интерскол», «Макита», «Хитачи» представлены универсальные механизмы. Это означает, что зарядник предназначен для питания батарей Ni-Mh и Li-Ion типа.

Особенности связаны с мощностью аккумуляторов. Новые и заменяемые изделия должны соответствовать друг другу. В противном случае возникнет сбой или разрыв цепи, о чем сигнализирует индикатор. При перегрузках или разрыве одновременно мигают красная и зеленая лампочка.

В ситуации, когда зарядное устройство не универсальное, ему потребуется переделка, также как и блоку питания. Процесс зависит от типа ЗУ и производителя, подразумевая практически полное выпаивание элементов платы, установку конденсатора, резисторов и их последующую настройку.

Наряду с этим существует универсальный способ трансформации ЗУ. Он связан с использованием платы BMS, стабилизирующей входное напряжение и ток. На рынке она имеет обозначение DC-DC StepDown, а непосредственно на плате присутствуют подстроечные резисторы. Модуль впаивают в схему зарядного устройства, используя соединения P+ и P- на плате и старые клеммы зарядки.

Методы соединения элементов батареи

Аккумулирующий энергию блок собирают одним из трех способов:

• Точечная сварка. Если нет дома в наличие сварочного аппарата, можно обратиться к специалистам. Эта техника соединения элементов в блок является наиболее предпочтительной.
• Пайка. Паяльник наверняка найдется в каждом доме. Но при спаивании все манипуляции нужно выполнять очень быстро, поскольку припой почти мгновенно охлаждается. Надо избегать длительного нагрева батареек. Высокие температуры повредят элементы. Если навыков пайки нет, лучше доверить работу специалисту.
• Кассеты. Альтернативный, но не самый надежный способ. Контакты, полученные в процессе, будут обладать существенным переходным сопротивлением. Значит, нужно быть готовым к тому, что при больших токах она будет  быстро разрушаться. При помощи специальных кассет проводится быстрое соединение батареек в блок.

Чтобы напряжение суммировалось, а значение емкости не изменилось, нужно соединять элементы последовательно.

Переделка на литиевые аккумуляторы 12 вольт

Приведенный выше способ применяется для всех аккумуляторов. Вольтаж определяется параметрами блока питания. Отличия связаны с количеством батарей. Основная масса руководств по трансформации относится к 14 В агрегатам, где для замены используют 4 литиевых батареи 18650. Для 12 В устройства такого количества многовато. Здесь будет достаточно 3-х батарей 18650.

Переделка на литиевые аккумуляторы 18 вольт

Аналогичный подход применяется к 18 вольтовым изделиям. Здесь отличия, также связаны с численностью аккумуляторов. Батарея состоит из 5 единиц 18650, что обеспечивает ей сверх эффективную работу. Если процесс работы слишком интенсивен, шуруповерт даже отдает горелым. Поэтому впоследствии 5-й аккумулятор нередко удаляют.

Подробный видеоурок по переводу шуруповёрта на литий

Основные моменты, касающиеся сборки защищённых аккумуляторных батарей для переделки шуруповёрта под литиевые аккумуляторы

Комментарии

Вещь конечно полезная, но как по мне, то немного лишняя, а кроме того не всегда безопасная. Если Ваш шуруповерт работает от напряжения 12 или 13В можно произвести поиск более простым методом.

Поэтому необходимо определить место поломки.

Алгоритм работы схемы довольно прост.

Это значит, что он загрязнет пылью от щеток.

Со временем из-за износа и влажности кнопка SK1 «Пуск» начинает плохо срабатывать, а иногда и вообще отказывает.

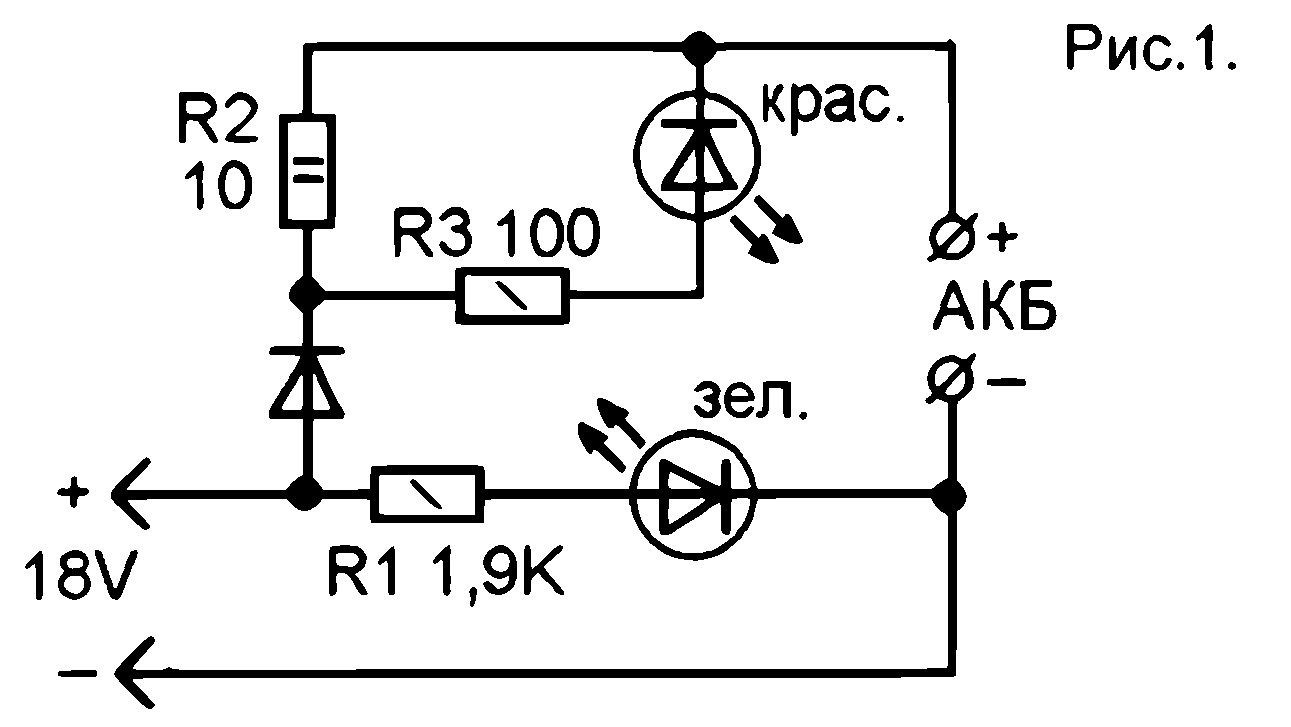

Для начала взглянем на принципиальную схему. Эта функция будет необходима при работе с материалом изделий различной степени твердости, поскольку при работе с мягким материалом тело самореза будет легко утапливаться в нем, слишком высокая твердость материала будет способствовать нарушению геометрии шурупа, особенно если он небольших размеров.

Этот метод эффективен в том случае, если электролит в наличии, но потерял объем. Воспользовавшись паяльником, разъедините 2 элемента на следующем рисунке указано стрелкой. Восстановление аккумулятора шуруповерта в домашних условиях.

Виды аккумуляторных элементов

За последние 20 — 30 лет разработано множество технологий портативных аккумуляторных батарей: Ni-Cd, Ni-Mh, Li-ion, Li-Pol, Al-Ion, Li-S, Mg-S, Li-O2, LiFePO4 и даже литий-нанофосфатные. Рассмотрим самые популярные из них.

Никель-кадмиевые аккумуляторы

Это самые популярный тип аккумуляторных секций для дешевых шуруповертов .

Достоинства: они дешево стоят и могут хорошо работать при отрицательных температурах. Также они не боятся разряда и хранения в таком положении.

Недостатки: кадмий токсичен и такие аккумуляторы нужно утилизировать специальным образом. Присутствует саморазряд и эффект памяти, низкая удельная объемная емкость.

Никель-металлгидридные аккумуляторы

Никель-металлгидридные стоят чуть подороже, но в целом по уровню они примерно такие же, может чуть лучше никель-кадмиевых.

Достоинства: не токсичны, меньший эффект памяти и саморазряд, большее число циклов заряда/разряда.

Недостатки: более чувствительны к отрицательным температурам, боятся хранения в разряженном состоянии — теряют емкость.

Литий-ионные аккумуляторы

Литий-ионные батареи все чаще применяются в шуруповертах даже бюджетного класса.

Достоинства: нет эффекта памяти — можно заряжать и разряжать в любой момент, большая емкость при меньших габаритах, малый саморазряд, большое число зарядов/разрядов.

Недостатки: высокая цена, опасность чрезмерного нагрева при интенсивном заряде и разряде.

Литий-полимерные аккумуляторы

Пока что литий-полимерные аккумуляторы мало применяются в шуруповертах, но с развитием технологий скорее всего их начнут туда ставить массово.

Достоинства: бОльшая емкость при меньших габаритах, чем у Li-ion, может принимать любую форму, напряжение при разряде держит лучше, низкий саморазряд.

Недостатки: высокая стоимость, нагрев при эксплуатации и опасность возгорания.

Пайка – самый сложный момент + (Видео)

На заводе аккумуляторы сваривают точечной сваркой. Но не в каждой домашней мастерской она есть. Ходят упорные мнения, что воздействия высокой температуры на элементы выводят их из строя. Мнения есть, но доказательств тому нет. Поэтому соединить элементы в батарею можно методом обычной пайки. Метод проверялся и на li ion аккумуляторах.

Для этого берется электрический паяльник мощностью 40 – 60 Вт, флюс для пайки никеля или тот, который есть и полоски нетолстой жести. Из жести изготавливаются соединители.

Перед сборкой необходимо залудить все контактные места аккумуляторов и соединительные пластины. Затем накладываем пластину на контакт и прижимаем паяльником. Мощный паяльник может быстро спаять луженый слой. Для этого достаточно доли секунды.

Проверяем пайку на физический разрыв. Подобным образом надо перепаять следующие контакты. Ничего сложного в этом процессе нет. Нужна определенная аккуратность и навык, чтобы сделать все самому. После пайки протираем все места спиртом, чтобы удалить остатки флюса, собираем батарею в корпус и ставим на зарядку. После полной зарядки делаем полную разрядку для выравнивания элементов и батарея готова к использованию.

Основания и сложности переделки

Преимущества и недостатки LI Ion

Прежде всего, отметим, что старые никель-кадмиевые батареи вполне надёжны, недороги и могут работать в условиях низких температур, выдерживая большое количество циклов заряда-разряда. Однако они имеют одно нехорошее свойство, состоящее в постепенной потере ёмкости, если ставить их на зарядку, не дождавшись полного разряда (так называемый «эффект памяти»).

Необходимость в переделке шуруповерта на литиевые аккумуляторы 18650 объясняется рядом преимуществ последних, основными из которых являются:

• Большая емкость, позволяющая продлить время эксплуатации прибора;
• Заметно меньшие, чем у других батарей габариты и вес (фото ниже);

• Способность хорошо «держать» заряд, находясь не под нагрузкой;
• Отсутствие эффекта памяти, характерного для старых батарей.

Однако и у новых литиевых аккумуляторов имеется недостаток, заключающийся в ухудшении параметров при полном их разряде. При напряжениях более 4,2 и менее 2,7 Вольт они «чувствуют» себя не очень комфортно. Именно поэтому ещё при производстве эти изделия оснащаются встроенными контроллерами, защищающими их от КЗ, перенапряжений и глубокого разряда.

Обратите внимание! Встроенный электронный регулятор автоматически отключает их при размыкании питающей цепи, или когда аккумулятор шуруповерта находится вне отсека рабочего инструмента. Ещё одним минусом переделки аккумулятора шуруповерта на литий является неприспособленность новых батарей для функционирования при низких температурах

Однако все эти недостатки с лихвой перекрываются уже рассмотренными ранее достоинствами

Однако все эти недостатки с лихвой перекрываются уже рассмотренными ранее достоинствами

Ещё одним минусом переделки аккумулятора шуруповерта на литий является неприспособленность новых батарей для функционирования при низких температурах. Однако все эти недостатки с лихвой перекрываются уже рассмотренными ранее достоинствами.

Проблемные места

Для реализации обозначенных выше преимуществ потребуется решить ряд вопросов, возникающих при переделке аккумулятора шуруповерта на li-ion, а именно:

• Рабочие габариты нового изделия, определяемые из его обозначения (диаметр – 18 мм, длина – 65 мм) не совпадают с размерами заменяемых элементов;
• Полноценная замена аккумуляторов возможна лишь при условии доработки батарейного отсека, позволяющей поместить плату контроллера и жгут соединительных проводов;
• При переделке также должна учитываться разность напряжений каждого из элементов сборного источника, состоящего из нескольких акб (1,2 Вольта у никель-кадмиевых против 3,7 Вольт у LI Ion).

Важно! С учётом данного обстоятельства необходимо заранее попытаться подогнать суммарное напряжение нескольких новых элементов под старое его значение (на рисунке ниже приведены никель-кадмиевые батареи). Никель-кадмиевые элементы. В отдельных случаях добиться совпадения питающих напряжений не удаётся совсем, что заставляет отказаться от переделки или искать другие, подходящие по этому параметру изделия

В отдельных случаях добиться совпадения питающих напряжений не удаётся совсем, что заставляет отказаться от переделки или искать другие, подходящие по этому параметру изделия

При этом важно соблюдать меру и просчитать экономическую целесообразность перехода на li ion 18650 (иначе модернизация может оказаться дороже самого инструмента)

Меры безопасности при работе с АКБ

При сборке батареи следует помнить, что токи при работе шуруповерта могут достигать 11-12 ампер, поэтому площадь пятна контакта соединительных шинок между элементами должна быть максимальной. Поэтому вариант соединения точечной сваркой, часто предлагаемый в интернете, не самый лучший. Лучше припаять шинки по всей площади контакта аккумулятора. При этом надо понимать, что элементы очень чувствительны к перегреву, поэтому паять надо быстро и уверенно, применяя кислотные флюсы – корпуса аккумуляторов делают не из меди или латуни. Желательно применять теплоотводы, в роли которых могут выступать пассатижи и т.п.

Советы по подбору литиевых аккумуляторных батарей шуруповерта

Перед тем, как переделывать шуруповёрт с никелевых АКБ на литий-ионные аккумуляторы, стоит понять основные принципы выбора новых зарядных элементов:

1. Часто ёмкость банок обратно пропорциональна току разряда, а именно сила тока – главный параметр, на который надо смотреть.
2. Для шуруповерта применяются литиевые аккумуляторы с высоким значением разрядного тока. Из популярных моделей подойдут, например, Sony/Murata VTC 5и VTC6. Их емкость – 3000 мАч, ток разряда – 30 А.

Sony VTC6

1. Не допускается использование литиевых банок разной ёмкости.
2. Старые аккумуляторы от ноутбука и прочей техники не подойдут  – такой силы разряда тока они не могут дать, и вообще не подходят по техническим характеристикам.
3. Идею об использовании б/у элементов лучше сразу отставить в сторону. Каждая литиевая батарея при переделке шуруповёрта должна иметь минимальную потерю номинальной фабричной ёмкости.
4. Количественный расчёт новых банок таков: одна литий — ионная соответствует трём никель — кадмиевым. При дробном числе округлять лучше в меньшую сторону. 10 никелевых аккумуляторов, например, соответствуют 3,3 литиевым. Но ставить надо не 4, а 3. Помимо увеличения мощности, получается повышенное напряжение, а это сокращает срок эксплуатации шуруповерта.
