Переделка аккумулятора шуруповерта на li ion 18650

Преимущества литий-ионных аккумуляторов

Никель-кадмиевые батареи владеют низкой ценой, выдерживают много зарядных циклов, не страшатся низких температур. Но ёмкость батареи будет понижаться, если поставить ее на заряд, не дождавшись полного разряда (эффект памяти).

Литий-ионные батареи имеют последующие достоинства:

высочайшая емкость, которая обеспечит большее время работы шуруповерта;
наименьшие размеры и вес;
отлично сохраняет заряд в нерабочем состоянии.

Но литиевый аккумулятор для шуруповерта плохо выдерживает полный разряд, потому заводские инструменты на таких аккумах оснащают дополнительными платами, защищающими работу батареи от перегрева, КЗ, лишнего заряда во избежание взрыва, полного разряда. При установке микросхемы конкретно в аккумулятор происходит размыкание цепи, если неиспользуемая батарея находится раздельно от инструмента.

Что необходимо знать перед переделкой

Для переделки аккумуляторного шуруповерта под литий-ионные АКБ есть 2 препятствия. Эти батарейки дорогие и с ними невозможно работать при минусовой температуре. Емкость банок начинает падать, начиная с +10 градусов. Работу надо выполнять пошагово. Перед началом следует определиться с количеством используемых блоков в батарее, это скажется на уровне конечного напряжения.

Важно правильно выбрать литиевый компонент. Особого внимания заслуживает показатель разрядного тока и емкости

Запрещается использовать старые батарейки с ноутбука, и просто разные виды. Все аккумуляторы в сборке должны иметь наименьший разбег характеристик и емкости. Характеристики следует сопоставить с показателями номинального тока разряда и напряжения. К примеру, чтобы собрать блоки питания 14 Вольт, понадобится установить контроллер с таким же уровнем напряжения. Нужно обязательно установить защитную плату, иначе в ходе работ Li-ion элемент перегреется и спровоцирует возгорание.

При замене АКБ нужно использовать только новый элемент

Как определить показатель максимального тока в шуруповерте?

Переделка 12В шуруповерта на литиевые аккумуляторы предполагает подсоединение устройства к лабораторному с показателем максимального тока в тридцать А. У меня шуруповерт на 14.4 банки переделать под 4 литиевый аккумулятор? Или. Регулятор ограничителя ставится на максимальное значение. Создав уровень напряжения источника питания близким к номинальному показателю будущего аккумулятора, начинаем плавное нажатие на курок. Ток, который потребляется шуруповертом, поднимется до отметки пять А. Теперь следует резко нажать на курок. Это закоротит цепь питания. Что можно сделать, ведь сам шуруповерт рабочий и выкидывать жалко. Поделюсь практическим примером, как я переделал свой шуруповерт с кадмиевых на литиевый аккумулятор. Ток достигнет мощности 20-30 А. Вам, его показатель был бы гораздо выше, однако мощность источника питания не даст это зафиксировать. Это будет непродолжительный ток нагрузки при резком нажатии на курок шуруповерта. Любая модель такого прибора отреагирует аналогично.

Далее следует зажать наконечник шуруповерта тисками не пронаблюдать, до какого значения повысится ток потребления при режиме работы, когда в шуруповерте сработает трещотка. Показатель тока здесь возрастает до 10-12 А.

Так конечно определиться с величиной тока нагрузки. При таких обстоятельствах он будет равен пять А на холостом ходу не тридцать А при резком начале, а при максимальной нагрузке составит двенадцать А. Изготовитель должен выбрать литиевые ячейки, номинальный показатель тока нагрузки которых составит 10-20 А, а импульсный — 25-30 А.

Особенности переделки

В большинстве моделей, по крайней мере «Интерскол», «Макита», «Хитачи» представлены универсальные механизмы. Это означает, что зарядник предназначен для питания батарей Ni-Mh и Li-Ion типа.

Особенности связаны с мощностью аккумуляторов. Новые и заменяемые изделия должны соответствовать друг другу. В противном случае возникнет сбой или разрыв цепи, о чем сигнализирует индикатор. При перегрузках или разрыве одновременно мигают красная и зеленая лампочка.

В ситуации, когда зарядное устройство не универсальное, ему потребуется переделка, также как и блоку питания. Процесс зависит от типа ЗУ и производителя, подразумевая практически полное выпаивание элементов платы, установку конденсатора, резисторов и их последующую настройку.

Наряду с этим существует универсальный способ трансформации ЗУ. Он связан с использованием платы BMS, стабилизирующей входное напряжение и ток. На рынке она имеет обозначение DC-DC StepDown, а непосредственно на плате присутствуют подстроечные резисторы. Модуль впаивают в схему зарядного устройства, используя соединения P+ и P- на плате и старые клеммы зарядки.

Методы соединения элементов батареи

Аккумулирующий энергию блок собирают одним из трех способов:

Точечная сварка. Если нет дома в наличие сварочного аппарата, можно обратиться к специалистам. Эта техника соединения элементов в блок является наиболее предпочтительной.
Пайка. Паяльник наверняка найдется в каждом доме. Но при спаивании все манипуляции нужно выполнять очень быстро, поскольку припой почти мгновенно охлаждается. Надо избегать длительного нагрева батареек. Высокие температуры повредят элементы. Если навыков пайки нет, лучше доверить работу специалисту.
Кассеты. Альтернативный, но не самый надежный способ. Контакты, полученные в процессе, будут обладать существенным переходным сопротивлением. Значит, нужно быть готовым к тому, что при больших токах она будет быстро разрушаться. При помощи специальных кассет проводится быстрое соединение батареек в блок.

Чтобы напряжение суммировалось, а значение емкости не изменилось, нужно соединять элементы последовательно.

Переделка на литиевые аккумуляторы 12 вольт

Приведенный выше способ применяется для всех аккумуляторов. Вольтаж определяется параметрами блока питания. Отличия связаны с количеством батарей. Основная масса руководств по трансформации относится к 14 В агрегатам, где для замены используют 4 литиевых батареи 18650. Для 12 В устройства такого количества многовато. Здесь будет достаточно 3-х батарей 18650.

Переделка на литиевые аккумуляторы 18 вольт

Аналогичный подход применяется к 18 вольтовым изделиям. Здесь отличия, также связаны с численностью аккумуляторов. Батарея состоит из 5 единиц 18650, что обеспечивает ей сверх эффективную работу. Если процесс работы слишком интенсивен, шуруповерт даже отдает горелым. Поэтому впоследствии 5-й аккумулятор нередко удаляют.

Подробный видеоурок по переводу шуруповёрта на литий

Основные моменты, касающиеся сборки защищённых аккумуляторных батарей для переделки шуруповёрта под литиевые аккумуляторы

С какими сложностями можно столкнуться при модернизации?

Прежде чем приступать к работе, надо определить целесообразность доработки. Некачественный или уже давно эксплуатируемый инструмент разумнее не переделывать — нерентабельно.

Цена необходимых материалов и затраченных усилий составит 2/3 стоимости самого оборудования.Рациональнее купить новый шуруповерт или дрель. Стоит обдумать и другие моменты:

Литиевые аккумуляторные батареи стандарта 18650 (только они подойдут в качестве замены) имеют длину 6.5 см и диаметр 1.8 см. Посадочное гнездо для Ni-CD не подойдет для Li-ion. Размещать батареи придется в корпусе АКБ. При этом потребуется самостоятельно выполнить монтаж проводов и защитной микросхемы.
На выходе Li-ion напряжение равно 3.6 В. Этот параметр у Ni-CD равен 1.2 В. Новые АКБ могут быть просто несовместимы с оборудованием.
Литий-ионные АКБ не выдержат перезарядное напряжение больше 4.2 В и разрядное до 2.7 В. Работа в таком режиме очень быстро выведет из строя аккумуляторные элементы, поэтому установка защитной платы обязательна.
Родное зарядное устройство (прилагаемое к оборудованию для работы от Ni-CD) в 8 из 10 случаев использовать для Li-ion нельзя. Потребуется купить новое. Если в планах покупки нет, тогда надо еще переделать и зарядное устройство шуруповерта для работы от литиевых аккумуляторов, что тоже может иметь свои трудности.

Переделкой инструмента всех неудобств не исключить.

Новый литиевый АКБ выказывает плохие эксплуатационные характеристики при использовании в условиях низких температур. Надо взвесить все за и против, приступая к работе.

Плюсы и минусы модернизации шуруповерта

Один минус уже указан — быстрое снижение емкости элементов при температуре окружающей среды ниже +7-+100С. Есть и еще один — цена аккумуляторов, но в отличие от Ni-CD элементов литий-ионные батарейки значительно долговечнее. Никель-кадмиевые АКБ химически непредсказуемые. При выходе из строя одного аккумулятора, оставшиеся не дадут нужного напряжения для работы оборудования.

Замену проводят и по другим причинам:

Емкость литий-ионных батареек в 2 раза больше, чем у никель-кадмиевых тех же параметров;
Нет «эффекта памяти» заряда. Зарядку можно проводить при любом разряде элемента, в любое время.
Стандарт 18650 облегчит вес конструкции. Будет проще и легче работать.

Не надо забывать о необходимости устанавливать защитную плату (перегреваясь, Li-ion элемент взрывается, может спровоцировать возгорание) в ходе работ.

Сколько и каких аккумуляторов приобретать

В большинстве случаев для переделки любого шуруповерта на литиевые аккумуляторы используют элементы типоразмера 18650. Эта цифра означает линейные размеры:

длина 65 мм (на самом деле чуть больше);
диаметр 18 мм.

Эти батареи относятся к категории пальчиковых — имеют цилиндрическую форму с выводами положительного и отрицательного полюсов с противоположных сторон. Напряжение одного элемента в полностью заряженном состоянии составляет 3,6 вольт. Для каждого шуруповерта надо набрать необходимое напряжение. Его можно найти на корпусе старого аккумулятора.

Напряжение штатной батареи, В	Количество литий-ионных элементов	Итоговое напряжение, В
10,8	3	10,8
12	3-4	10,8 или 14,4
14	4	14,4
18	5	18

Очевидно, что из 3,6-вольтовых элементов не всегда удается набрать напряжение, строго равное номиналу. Так, для 18 в все получается идеально, а для 12 в придется довольствоваться или чуть меньшим, или чуть большим напряжением. Надо понимать, что в первом варианте немного упадет крутящий момент, а во втором он увеличится, но надо быть готовым к снижению ресурса механической части. К тому же есть вероятность, что повышенное напряжение может вывести из строя электронную схему управления. Хотя отзывы в сети говорят, что в этом плане все работает нормально.

Сборка готового аккумулятора

Все части объединяют в цельный блок. К собранному блоку припаивают провода. Все действия выполняют в соответствии со схемой подключения. К батарейкам делают припой проводов сечением 1.5 мм2. Чтобы части блока не соприкасались, применяют термоусадочную трубку. Сборку соединяют с выходами «плюс» и «минус». Спаянную схему тестируют, если все работает нормально, приступают к сборке корпуса.

Сначала очищают все его части, продумывают как в нем разместить новый зарядный блок. По размерам он намного меньше того, что стоял раньше, потому его необходимо надежно закрепить. В противном случае по время работы инструмента они будут вибрировать. Чтобы батарейки надежно держались, есть специальные держатели, которые защитят банки от вибраций при работе шуруповерта. Для фиксации блока можно использовать клей Момент или герметик.

Клеммник с припаянными проводами аккуратно устанавливают на прежнее место. Если в корпусе отсутствуют пазы для его фиксации, надо закрепить самому. Далее собирают защитную плату и объединяют все части аккумуляторного блока. В конце надо проверить надежность размещения.

Чтобы продлить срок службы батарейки, минимизировать потери емкости и эффективно использовать ее возможности, надо знать, как хранят литиевые аккумуляторы для шуруповерта. Для хранения их вытаскивают из инструмента, кладут в прохладное и сухое место. Оптимальная температура от +1…+25 градусов. Нельзя, чтобы они заморозились. Можно класть в холодильник, положив в пакет, чтобы не появилась влага, но ни в коем случае не в морозилку. Хранят литиевую батарею в заряженном состоянии (лучше всего, если степень заряда будет 40%). Тогда удастся избежать падения напряжения при саморазрядке ниже значения 2.5 В/элемент. Если ее оставить храниться на 3 месяца и больше с напряжением ниже порогового показания 2.5 В, случится падение емкости, которое восстановить не удастся, также произойдет коррозия элементов.

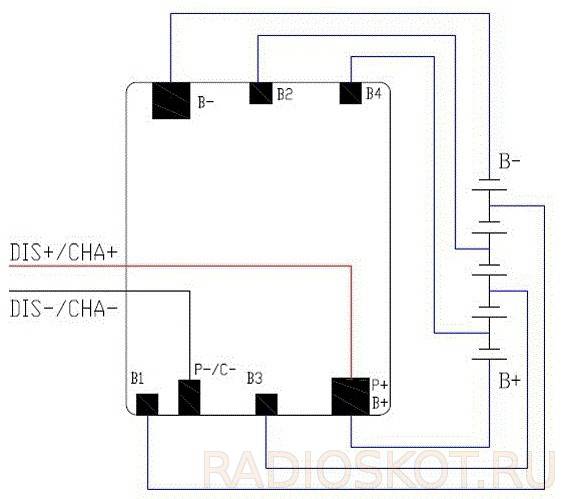

Все манипуляции выполняют по схеме

Но так ли хороша эта замена?

Имея шуруповерт с литий-ионным аккумулятором, у пользователя появляется возможность после недолгой работы ставить батареи на дозарядку при этом их емкость не уменьшится. Такой тип элементов обладает большим количеством циклов заряда и разряда. Как только они исчерпают свой ресурс, их можно легко поменять. Если сравнивать с никель-кадмиевыми, Li-ion заряжаются намного быстрее. Первые приблизительно 13-15 часов, вторые – 1-3 часа. При одинаковой емкости и выходном напряжении аккумуляторы на литиевых банках весят меньше.

Отмечаются и недостатки. Стоимость литий-ионных намного выше. На их работоспособности отрицательно сказывается как перезаряжение, так и переразрядка. Заряжать желательно устройством, которое, как только будет достигнут определенный вольтаж, снизит ток, подаваемый на батареи. На улице при прохладной погоде такой шуруповерт использовать невозможно, потому как при минусовой температуре заряд и элементы теряют работоспособность.

Литиевые банки длиннее кадмиевых, хотя их и необходимо в 2 раза меньше. Помимо банок в конструкцию аккумуляторного блока надо поместить небольшую электронную плату (контроллер заряда-разряда).

Переделка шуруповерта «Interskol» на литиевые аккумуляторы 18650

Рано или поздно никель-кадмиевая сборка из 15 банок отказывает. Один- два элемента заленились, и получить напряжение на выходе уже невозможно. Современные ДШ «Interskol» на литиевых аккумуляторах служат гораздо лучше. Переделка шуруповерта на литиевые аккумуляторы 18 вольт мастерами освоена.

Необходимо приобрести плату защиты на 5S, 3,7 В и 40-50 А. Потребуется балансировочная плата и сами источники энергии – 5 аккумуляторов литиевых 18650, можно оставить с заводскими терморезисторами, удлинив провода. При монтаже создать контактную площадку, вставить сборку, проверить работоспособность, закрепить. Особенности сборки советы мастера подробно даны в видео. Здесь полная информация о переделке 18-вольтного литиевого шуруповерта

Переделка 18 ти вольтового шуруповерта на Li-ion

Переделка шуруповерта на литиевые батареи имеет смысл. Преимуществом будет то, что они имеют огромную электронную плотность. И потому, установив такое устройство в корпус шуруповерта, мы сможем достигнуть роста длительности работы инструмента на много. Ток зарядки у литиевых аккумов высочайшей мощности, в особенности у новых модификаций подобна нефти другой раз добивается 1-2 С. Зарядить таковой устройство можно за 1 час, в данном случае не завышая рекомендуемые производителем характеристики и даже не портя качество изделия.

Подключение к шуруповерту

Резкое нажатие на курок провоцирует срабатывание защитного механизма по току. Однако реальные такой защитный режим не будет нужен при пользовании инструментом. Если не провоцировать защиту специально, то работа шуруповерта различается стабильностью.
Наконечник следует зажать в тиски. Мощность батареи свободно вызывает срабатывание трещотки, которая ограничивает увеличение количества оборотов кручения.
Литиевая батарея шуруповерта разряжается на электронной нагрузке. Показатель тока разряда должен равняться пять А.
Аккумулятор вставляется в штатное ЗУ. Показатель тока заряда при измерении равен три Что допустимо для литиевых ячеек. Для конфигурации LG INR18650HG2 максимальным током заряда станет четыре Что указано в технической характеристике.

Встроенный контроль литиевых аккумуляторов

Элементы этого типа чувствительны к переразряду. Если напряжение на аккумуляторе упадет ниже значения 2,75 В – начинается деградация, и модуль теряет емкость. Поэтому необходимо следить за параметрами во время работы.

Некоторые элементы 18650 оснащены встроенными платами контроля разряда, и просто отключают аккумулятор при достижении критической величины напряжения. При покупке элементов необходимо уточнить этот момент. Если ваши батареи не имеют защиты – ее можно установить дополнительно. Такие готовые платы также имеются в продаже.

Схема устанавливается в общий корпус батареи, и совершенно не мешает зарядке аккумуляторов.

Сборка зарядного устройства

Этапы зарядки литий-ионной батареи.

Зарядка литий-ионных аккумуляторов имеет свои особенности. Она производится в два этапа:

на первой стадии пополнение энергии происходит постоянным током (напряжение для этого должно плавно возрастать), этот этап позволяет зарядить аккумулятор примерно до 80% номинальной емкости;
на втором этапе АКБ заряжается постоянным напряжением (ток при этом падает).

Также на графике показан предварительный этап зарядки малым током. Он нужен для глубоко разряженных элементов. Очевидно, что для выполнения такого алгоритма и полного использования ресурса АКБ надо применить специфическое зарядное устройство. Несоблюдение алгоритма приводит к неполному использованию емкости батареи и снижению ее ресурса. Устройство с такими функциями надо приобрести готовым или собрать самостоятельно, если позволяет квалификация. Подобные ЗУ выполняются на основе специализированных микросхем. Переделка готового зарядного устройства от других аккумуляторов сложна и нецелесообразна.

Схема зарядного устройства на микросхеме MAX1555 с возможностью питания от внешнего источника или от USB.

Не все недорогие зарядные устройства обеспечивают необходимый алгоритм заряда Li-Ion элементов. Многие производители из Юго-Восточной Азии выпускают ЗУ, заряжающие элементы лишь стабилизированным током.

Второй этап заряжания постоянным напряжением не предусматривается. Контроль уровня зарядки сводится к измерению времени – через заданный период источник тока отключается, а функции предохранения от излишнего заряда возлагаются на внутреннюю схему защиты аккумулятора (если она отсутствует, то на владельца АКБ).

Рекомендуем серию видеороликов «Вторая жизнь шуруповерта»

Поменять отслужившие свой срок аккумуляторы шуруповерта на литиевые – разумный шаг. Выполнить его можно самостоятельно, но надо учесть особенности эксплуатации АКБ такого типа. После ознакомления с материалами данного обзора принципиальных вопросов у пользователя не останется.

Выбор типа химии литиевых аккумуляторов

В первую очередь нужно определиться с выбором типа химии литиевых аккумуляторов. Здесь два варианта – либо литий железо фосфатные (LiFePO4), либо литий ионные (Li Ion). Но в любом случае при работе на такую мощную нагрузку нужно учитывать что аккумулятор должен быть способен отдавать необходимый ток без вреда для своего самочувствия! Разберем кратко особенности этих типов аккумуляторов.

Рабочая температура

Если предполагается пользоваться шуруповертом при минусовых температурах, то лучше выбрать литий железо фосфатные (LiFePO4) аккумуляторы. Диапазон температур при котором можно их разряжать -20 ~ 65 °С. У Li Ion емкость на морозе падает быстрее. Если работа в основном планируется при плюсовых температурах, то подойдут и те и другие. Но оба типа аккумуляторов (за исключением некоторых моделей LiFePO4) нельзя заряжать при отрицательной температуре. А верхний предел температуры при заряде у тех и других около 60°С.

Долговечность

Количество полных циклов заряд/разряд у LiFePO4 аккумуляторов более 1000, у Li Ion менее 500. Но! Если не до 0% разряжать и не до 100% заряжать, то количество циклов существенно возрастает. Хранение любые литиевые аккумуляторы лучше всего переносят наполовину заряженные при температуре 0 +10°C. Подробнее о хранении можно почитать в

Рабочее напряжение

Одна ячейка Li Ion аккумулятора при 100% заряде имеет напряжение 4,2 В, при полном разряде около 3 – 2,5 В. Среднее рабочее напряжение 3,7 В.

Одна ячейка LiFePO4 аккумулятора при 100% заряде имеет напряжение 3,6 В, при полном разряде около 2 В. Среднее рабочее напряжение 3,2 В.

Исходя из этого считаем количество последовательно соединенных ячеек для получения необходимого напряжения на выходе АКБ. Это принято обозначать числом последовательных ячеек + символ S (serial – последовательный). Напряжение при таком соединении суммируется.

последовательное соединение ячеек 3s 1p

Li Ion: 1S-4,2 В, 2S-8,4 В, 3S-12,6 В, 4S-16,8 В, 5S-21 В…

LiFePO4: 1S-3,6 В, 2S-7,2 В, 3S-10,8 В, 4S-14,4 В, 5S-18 В…

То есть к примеру, для 12 вольтового шуруповерта нужна АКБ Li Ion 3S, либо LiFePO4 4S.

Рабочий ток

В характеристиках аккумулятора обычно указывают номинальный и максимальный (пиковый) ток разряда. При номинальном токе он способен работать продолжительное время, а при пиковом – несколько секунд

Поэтому для такой мощной нагрузки как шуруповерт необходимо обращать внимание на этот показатель и выбирать высокотоковые модели аккумуляторов

На холостом ходу 12 вольтовый шуруповерт средней мощности потребляет ток 1-2 А, а при максимальной нагрузке (особенно в заторможенном состоянии) ток может достигать 30 А. Поэтому, если предполагается использовать например, аккумулятор GTF HG2 18650 3000 мАч с номинальным и пиковым токами соответственно 10А и 25А, то необходимо делать сборку минимум 3S2P, чтобы не перегружать аккумуляторы. При параллельном соединении двух аккумуляторов допустимые токи удваиваются, при соединении трех – утраиваются и т.д.

последовательно – параллельное соединение ячеек 3s 2p

Переделка шуруповерта «Интерскол» на литиевые аккумуляторы 18650

Рано или поздно никель-кадмиевая сборка из 15 банок отказывает. Один- два элемента заленились, и получить напряжение на выходе уже невозможно. Современные ДШ «Интерскол» на литиевых аккумуляторах служат гораздо лучше. Переделка шуруповерта на литиевые аккумуляторы 18 вольт мастерами освоена.

Переделка шуруповерта на литиевые аккумуляторы 18650

Литиевые аккумуляторы

Далее купил 10 литиевых аккумуляторов и собрал из них батареи по 2 штуки параллельно, и затем подключил 5 получившихся блоков последовательно. Соединение аккумуляторов между собой производилось пайкой с помощью предварительно залуженных медных пластин. Для пайки нужно одно основное правило – не перегреть АКБ! Поэтому паять нужно мощным паяльником и как можно быстрее за 1-2с. Если сразу не получилось лучше подождать и не кипятить аккумулятор.

У кого имеется точечная сварка – проблем с соединением не будет. В результате собралась батарея на напряжение 21 В и емкость 5,2 А*ч. Подключение АКБ к плате контроля представлено на рисунке.

Далее все упаковывается в корпус и проверяется под нагрузкой.

В стандартную зарядку я встроил модуль на LM2596. Блок питания должен быть на пару вольт больше, чем напряжение заряженной батареи. Выставил напряжение на холостом ходу 21 В. Затем подключил АКБ и выставил зарядный ток 0,8 А. Почему такой? Потому что нашелся блок питания на 24 В с макс. током 0,8 А. Специально приобретать не стал. Пусть лучше дольше заряжается. Это не производственный, а домашний вариант инструмента.

В процессе зарядке выявился небольшой минус. При достижении у аккумулятора напряжения полного заряда ЗУ должно переходить из фазы CC в фазу СV. То есть сначала АКБ заряжается установленным током (0,8 А в моем случае), и при достижении 21 В напряжение поддерживается на этом уровне, а ток постепенно падает до 0,1*Iуст (в моем случае 0,08 А, устанавливается средним потенциометром). На этом процесс зарядки останавливается. На данном модуле об этом сигнализирует средний светодиод, но всего лишь сигнализирует, что аккумулятор готов к работе, но по факту зарядка продолжается, что в принципе не критично. АКБ все равно не перезарядится. А минус состоит в том, что из-за того, что плата контроля имеет свою защиту от перезаряда, она отключает ЗУ не дойдя до фазы CV.

Чтобы это обойти пришлось уменьшить напряжение модуля ЗУ до примерно 20,7-20,8 В. Фаза CV начинается раньше, но в любом случае АКБ заряжается полнее, чем вообще без нее. Если не знать об этом небольшом недостатке, то вы и не заметите разницы в процессе эксплуатации.

Виды аккумуляторных элементов

За последние 20 — 30 лет разработано множество технологий портативных аккумуляторных батарей: Ni-Cd, Ni-Mh, Li-ion, Li-Pol, Al-Ion, Li-S, Mg-S, Li-O2, LiFePO4 и даже литий-нанофосфатные. Рассмотрим самые популярные из них.

Никель-кадмиевые аккумуляторы

Это самые популярный тип аккумуляторных секций для дешевых шуруповертов .

Достоинства: они дешево стоят и могут хорошо работать при отрицательных температурах. Также они не боятся разряда и хранения в таком положении.

Недостатки: кадмий токсичен и такие аккумуляторы нужно утилизировать специальным образом. Присутствует саморазряд и эффект памяти, низкая удельная объемная емкость.

Никель-металлгидридные аккумуляторы

Никель-металлгидридные стоят чуть подороже, но в целом по уровню они примерно такие же, может чуть лучше никель-кадмиевых.

Достоинства: не токсичны, меньший эффект памяти и саморазряд, большее число циклов заряда/разряда.

Недостатки: более чувствительны к отрицательным температурам, боятся хранения в разряженном состоянии — теряют емкость.

Литий-ионные аккумуляторы

Литий-ионные батареи все чаще применяются в шуруповертах даже бюджетного класса.

Достоинства: нет эффекта памяти — можно заряжать и разряжать в любой момент, большая емкость при меньших габаритах, малый саморазряд, большое число зарядов/разрядов.

Недостатки: высокая цена, опасность чрезмерного нагрева при интенсивном заряде и разряде.

Литий-полимерные аккумуляторы

Пока что литий-полимерные аккумуляторы мало применяются в шуруповертах, но с развитием технологий скорее всего их начнут туда ставить массово.

Достоинства: бОльшая емкость при меньших габаритах, чем у Li-ion, может принимать любую форму, напряжение при разряде держит лучше, низкий саморазряд.

Недостатки: высокая стоимость, нагрев при эксплуатации и опасность возгорания.

Переделка шуруповерта «Hitachi» 12 В на литиевые аккумуляторы 18640

Особенности переделки шуруповерта «Hitachi» 12 В на литиевые аккумуляторы. Очень компактное гнездо под аккумуляторные элементы предназначено для пальчиковых элементов. Поэтому следует подготовить место под 18650 элементы. Необходимо вырезать у перегородки одну сторону, чтобы плотно разместить 1 элемент.

Нужно обзавестись флюсом, плоской металлической соединительной лентой, термоклеем. Устанавливать литиевые аккумуляторы в шуруповерт при переделке необходимо через защитный контроллер. Он должен обслуживать 3 элемента 18650, напряжением 3,7 В и рассчитан на 20-30 ампер.

Извлечь старую батарею из гнезда, аккуратно отсоединить контакты в сборке с датчиком температуры и индикатором включения. Зачистить и подписать контакты. Их следует вывести в одну сторону, соединить припоем с выводами из толстых проводов и залить сборку термоклеем.

Собрать источник энергии с одним из контроллеров, рассчитанных на 3 элемента. Собрать последовательную схему из 3-х Li-ion элементов. Подключить контроллер. Переделка литиевого 12-вольтового аккумулятора завершается, когда конструкция будет установлена в блоке, закреплена, и индикатор зарядки загорится. После полной зарядки замеры показывают 12,17 вольт в наружной сети. Но этого достаточно для безотказной длительной работы прибора.
