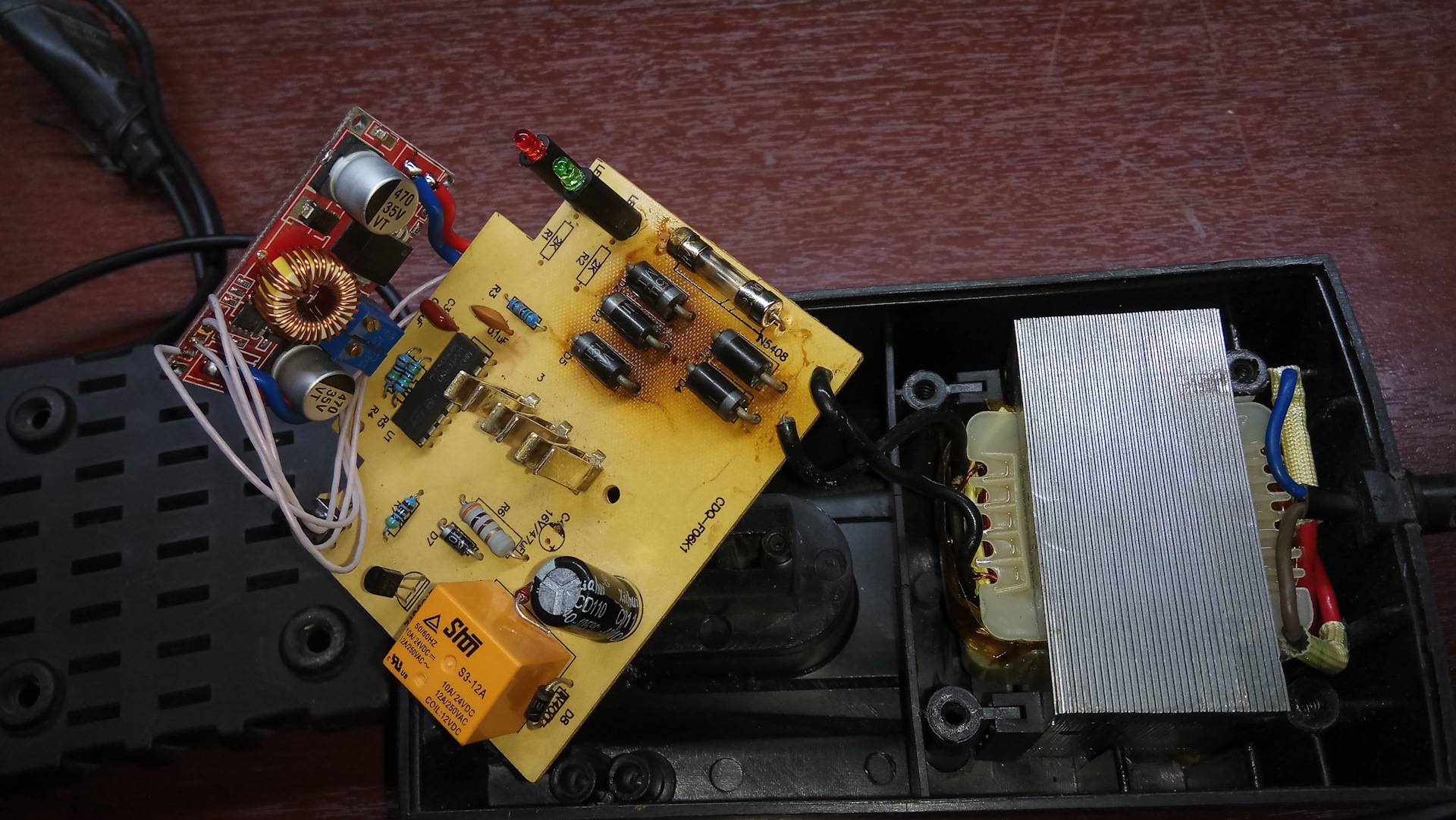

Переделка 14в зарядного с шуруповерта интерскол

Разновидности аккумуляторов

Зарядное для шуруповерта создают с учетом особенностей автономного источника питания. В следующих разделах рассмотрены популярные аккумуляторные батареи

В ходе изучения совместимости функциональных компонентов шуруповерта рекомендуется уделить особое внимание режимам восстановления заряда

Никель-кадмиевые

Зарядное устройство для аккумуляторов

Эти аккумуляторы отличаются:

• разумной стоимостью;
• хорошими энергетическими показателями;
• длительным сроком службы.

К сожалению, большие проблемы возникают на стадии утилизации. Вредные химические соединения в составе Ni-Cd батареек наносят большой вред окружающей среде. По этой причине применение таких изделий постепенно прекращают во многих странах.

Если иные данные не указал производитель, выбирают режим эксплуатации вместе с подходящей электрической схемой ЗУ для шуруповерта по следующим данным:

• для продления срока службы рекомендуется «тренировка» 2-6 полными рабочими циклами перед началом эксплуатации и впоследствии через каждые 6-8 месяцев;
• допустимо длительное хранение в разряженном состоянии;
• напряжение предварительного разряда – от 0,9 до 1 V;
• номинальная емкость сохраняется только при положительной температуре;
• перегрев недопустим в процессе восстановления (не выше +40°C);
• о завершении цикла свидетельствует небольшое снижение напряжения;
• ток заряда вычисляют по формуле:

2*C.

Важно! Буквой «С» обозначают емкость, указанную в паспорте аккумулятора. Если C=2,5 А*ч, можно применять заряд с током 5А = 2*2,5

Сернокислотные аккумуляторы для шуруповерта

Изделия этой категории создают на основе свинцовых элементов с гелевым электролитом кислотного типа. Преимущества:

• простота;
• демократичная цена;
• возможность эксплуатации в любом положении.

Главными недостатками сернокислотных аккумуляторов являются значительные габариты и большой вес. Ячейки заряжают напряжением 1,8-2 V при поддержании тока 0,1-0,15*С.

Литий-ионные батареи для шуруповерта

Это наиболее распространенное современное решение. Аналогичные по конструкции батареи применяют в смартфонах и ноутбуках, другой бытовой и профессиональной технике. Плюсы:

• лучшие показатели, по сравнению с рассмотренными выше аналогами по накоплению энергии на единицу объема (веса);
• широкий рабочий температурный диапазон;
• длительное сохранение хороших эксплуатационных параметров;
• отсутствие чрезмерных требований к утилизации.

Одну стандартную ячейку заряжают напряжением 3,6V до уровня 4,2V. Превышение установленного производителем порога сокращает срок службы. Низкий уровень ограничивает накопительные возможности. Энергетический потенциал аккумуляторов восстанавливают с тщательным контролем температуры.

Переделка шуруповерта «Хитачи» 12 В на литиевые аккумуляторы 18640

Особенности переделки шуруповерта «Хитачи» 12 В на литиевые аккумуляторы. Очень компактное гнездо под аккумуляторные элементы предназначено для пальчиковых элементов. Поэтому следует подготовить место под 18650 элементы. Необходимо вырезать у перегородки одну сторону, чтобы плотно разместить 1 элемент.

Нужно обзавестись флюсом, плоской металлической соединительной лентой, термоклеем. Устанавливать литиевые аккумуляторы в шуруповерт при переделке необходимо через защитный контроллер. Он должен обслуживать 3 элемента 18650, напряжением 3,7 В и рассчитан на 20-30 ампер.

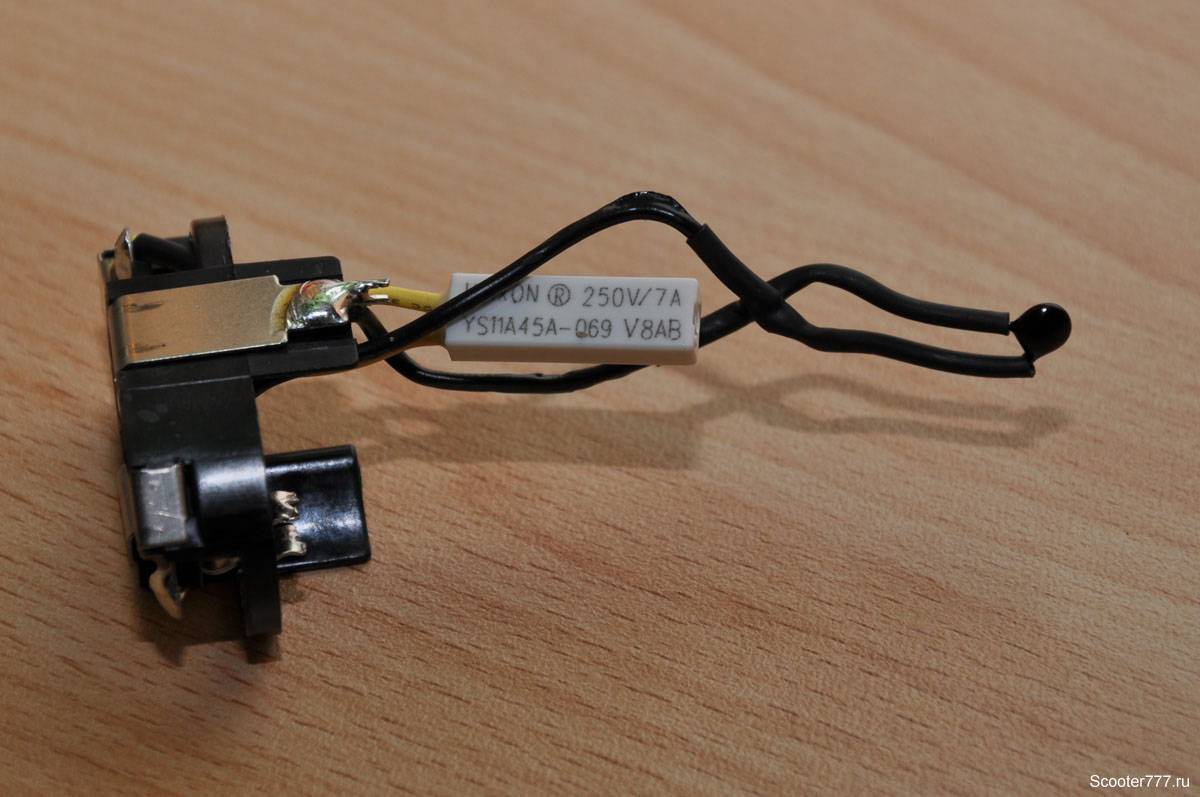

Извлечь старую батарею из гнезда, аккуратно отсоединить контакты в сборке с датчиком температуры и индикатором включения. Зачистить и подписать контакты. Их следует вывести в одну сторону, соединить припоем с выводами из толстых проводов и залить сборку термоклеем.

Собрать источник энергии с одним из контроллеров, рассчитанных на 3 элемента. Собрать последовательную схему из 3-х Li-ion элементов. Подключить контроллер. Переделка литиевого 12-вольтового аккумулятора завершается, когда конструкция будет установлена в блоке, закреплена, и индикатор зарядки загорится. После полной зарядки замеры показывают 12,17 вольт в наружной сети. Но этого достаточно для безотказной длительной работы прибора.

Как переделать аккумуляторный шуруповёрт для работы от сети 220 Вольт

Мастера придумали несколько способов, чтобы переделать шуруповёрт для работы от электрической сети. Все они заключаются в том, чтобы предоставить мотору требуемое напряжение питания с помощью промежуточного источника или преобразователя.

Таблица: варианты источников питания для сетевого шуруповёрта

Источник питания	Достоинства	Недостатки
Комплектное зарядное устройство шуруповёрта.	Несложная переделка. Используется существующее зарядное устройство. Не требуется подбирать напряжение блока питания. Не требуется вмешательство в электрическую схему шуруповёрта.	Зарядное устройство занимает место на столе.
Готовый блок питания, помещённый в корпус старого аккумулятора.	Несложная переделка. Красивое инженерное решение — из шуруповёрта выходит только сетевой шнур. Нет потерь в кабеле с низким напряжением. Не требуется вмешательство в электрическую схему шуруповёрта.	Поиск готового компактного блока питания на требуемое напряжение. Блок питания греется в закрытом корпусе, надо делать перерывы в работе.
Самодельный блок питания, помещённый в корпус старого аккумулятора.	Красивое инженерное решение — из шуруповёрта выходит только сетевой шнур. Нет потерь в кабеле с низким напряжением. Не требуется вмешательство в электрическую схему шуруповёрта.	Требуется подобрать схему и найти радиодетали. Мастер должен иметь опыт пайки, сборки и отладки электрических схем.
Внешний блок питания	Несложная переделка.	Требуется разбирать шуруповёрт и подключаться к его схеме. Блок питания занимает место на столе. Нужно найти походящий блок питания.
Блок питания от компьютера	Несложная переделка. Компьютерный блок питания легко найти. Подойдёт любой блок питания от 300 Вт.	Требуется разбирать шуруповёрт и подключаться к его схеме. Блок питания занимает много места на столе.

Ремонт зарядного устройства для шуруповёрта интерскол 18 вольт своими руками.

Для начала необходимо определить место обрыва в электрической цепи и найти неисправный элемент питания. Это можно сделать с помощью омметра или тестера. Общее сопротивление батареи определяется и делится на количество встроенных «банок». Это абсолютно простая процедура.

Таким образом, рассчитывается сопротивление каждого элемента. Но здесь есть некоторые нюансы. Невозможно измерить сопротивление всего аккумулятора с разомкнутой цепью в случае, если один из элементов питания вышел из строя.

Придётся проверять каждый элемент отдельно. Показания будут отличаться, но сопротивление некоторых компонентов батареи будет значительно превышать среднее значение. Довольно часто технические показатели указываются на батареях.

Разновидности аккумуляторов

Чтобы разобраться, как сделать зарядное устройство для шуруповерта, в первую очередь необходимо изучить разновидности аккумуляторов и их режимы заряда. Существует 3 вида батареек:

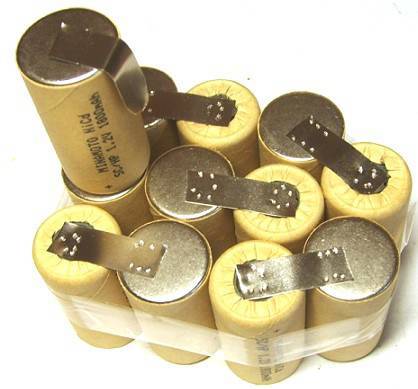

Никель-кадмиевые

Данный вид именуется как Ni-Cd, он считается хорошим источником напряжения, который способен отдавать большую мощность. Единственным недостатком является то, что такие аккумуляторы попали в список запрещенных изделий по экологическим нюансам, поэтому в продаже такая разновидность теперь будет встречаться намного реже.

Никель-кадмиевые батареи обладают энергоемкостью от 1200 до 1500 мА/ч. Общая мощность обеспечивается и поддерживается количеством банок внутри

Максимальное напряжение ячейки составляет 1,2 В. Аккумулятор заряжается электротоком 0,1-1 номинальной емкости. Получается, что батарею с ёмкостью в 5 А*ч разрешается подзаряжать током 0,5-5 А.

ВИДЕО: 5 правил зарядки никель-кадмиевых аккумуляторов

Сернокислотные аккумуляторы для шуруповерта

Другое название — Pb с кислотным гелевым наполнением. Они обладают средними характеристиками и низкой стоимостью. Минус – аккумуляторы имеют большую массу, за счет чего утяжеляют аппарат. Основное преимущество заключается в возможности использования в любом положении, при этом из емкости не вытекает электролит.

Главная их особенность — это высокое напряжение и сопротивление, благодаря чему даже к концу цикла «заряд-разряд» не наблюдается резкого падения напряжения

Максимальный уровень напряжения ячейки составляет 2 В, при этом ток зарядки батареи всегда соответствует показателю 0,1 С.

Литий-ионные батареи для шуруповерта

Наиболее распространенный вид благодаря полной герметичности емкости. Данный вариант отличается повышенной удельной мощностью, безопасностью, экологичностью, незначительной массой и простотой в утилизации.

Литий-ионный аккумулятор для шуруповёрта Li-ion 18650 Samsung 12.6V (Вольт) 2400mAh

Литий-ионная ячейка обладает максимальной мощностью в 3,3 Вольта. Напряжение разрешается плавно увеличивать при комнатной температуре с 0,1 до 1 С. Таким образом ускоряется процесс зарядки. Но данный метод подходит только для тех аккумуляторов, которые не переразряжались.

Здесь важно помнить, что заряд шуруповерта происходит до 4,2 Вольта, его превышение повлияет на уменьшение эксплуатационного срока, снижение – сократит емкость. Очень важно при подзарядке отслеживать температуру

Количество элементов	Максимальное напряжение, Вольт	Напряжение по инструкции, Вольт	Окончание заряда, Вольт
3.6	3.6	4.2
7.2	8.4
10.8	12.6
14.4	16.8
21.0

При разработке схемы зарядного устройства для шуруповерта своими руками очень важно учитывать, какой именно аккумулятор планируется заряжать. А также нужно дополнительно просчитывать его напряжение – 12 Вольт или 18 Вольт. При работе зарядника для шуруповерта необходимо отслеживать процесс при помощи мультиметра или системой с компаратором напряжения, которая прошла предварительную настройку под определенный тип батареи

При работе зарядника для шуруповерта необходимо отслеживать процесс при помощи мультиметра или системой с компаратором напряжения, которая прошла предварительную настройку под определенный тип батареи.

ВИДЕО: Правила выбора аккумулятора для шуруповерта

Типовые неисправности зарядного устройства шуруповерта

Со временем из-за износа кнопка Пуск глюченно срабатывает, а иногда и не работает совсем. Также в моей практике вылетал стабилитрон 1N4742A и микросхемы HCF4060BE. Если схема ЗУ исправна и не вызывают подозрения, а заряда не начинается, то необходимо проверить термовыключатель в аккумуляторном блоке, аккуратно разобрав его.

Основой конструкции является регулируемый стабилизатор положительного напряжения. Он допускает работу с током нагрузки до 1,5А, которого вполне достаточно для заряда аккумуляторов.

Переменное напряжение величиной 13В, снимается с вторичной обмотки трансформатора, выпрямляется диодным мостом D3SBA40. На его выходе стоит фильтрующий конденсатор С1, который снижает пульсации выпрямленного напряжения. С выпрямителя постоянное напряжение поступает на интегральный стабилизатор, выходное напряжение, которого задается сопротивлением резистора R4 на уровне 14,1В (Зависит от типа АКБ шуруповерта). Датчиком тока зарядки является сопротивление R3, параллельно которому подсоединено подстроечное сопротивление R2, с помощью этого сопротивления задается уровень зарядного тока, который соответствует 0,1 от емкости аккумулятора. На первом этапе батарея заряжается стабильным током, затем, когда зарядный ток станет меньше величины тока ограничения, АКБ будет заряжаться более низким током до напряжения стабилизации DA1.

Датчиком зарядного тока для светодиода HL1 является VD2. В этом случае HL1 будет индицировать ток номиналом до 50 миллиампер. Если в качестве датчика тока использовать R3, то светодиод погаснет при токе 0,6А, что было бы слишком рано. Аккумулятор не успел бы зарядиться. Это устройство можно использовать и для шестивольтовых аккумуляторов.

Радиолюбительская конструкция используется для разряда и заряда NiCd аккумуляторов емкостью 1,2 Ач. По своей сути. это усовершенствованное типовое ЗУ шуруповерта, в которое внедрена схема контролирующая доразряд и последующий заряд батареи. После подключения батареи к ЗУ стартует процесс разряд батареи током 120 мА до напряжения 10 В, затем аккумулятор начинает заряжаться, током400 мА. Прекращается заряд по достижении напряжения на аккумуляторе шуроповерта 15.2 В или по таймеру через 3.5 ч. (запрограмировано в прошивке МК).

Источник

Что нужно для переделки

Для переделки шуруповерта необходимо кратко ознакомиться с электрической схемой инструмента. Инструмент приводится в движение электродвигателем. В зависимости от мощности и класса инструмента напряжение может быть 12, 14, 18 вольт. Электродвигатель получает питание от батареи аккумуляторов соответствующего напряжения.

Двигатель передает крутящий момент на патрон через механический редуктор. Обороты двигателя изменяются как шестеренчатой системой редуктора, так и при помощи реверсивного электронного регулятора оборотов, совмещенного с кнопкой включения.

Устройство шуруповерта:

1. Аккумуляторная батарея.
2. Регулятор оборотов.
3. Кнопка включения.
4. Электродвигатель.
5. Редуктор.
6. Патрон.

Мнение эксперта Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Важно! Основная сложность переделки шуруповерта на работу от сети 220 вольт заключается в том, что ему требуется большая мощность. Никель-кадмиевые или литиевые аккумуляторы выдают ее без проблем

Но требуемую мощность выдать сможет не каждый блок питания.

Какой мощности нужен блок питания и сколько потребляет шуруповерт от блока питания?

Рассчитать требуемую мощность блока питания не составит труда — нужно умножить ток, потребляемый электродвигателем инструмента, на напряжение. К примеру, инструмент получает питание от аккумуляторной батареи, напряжение которой составляет 12 вольт. Ток, который нужен электродвигателю для работы, составляет 10 ампер. Получаем 120 ватт. Но это минимальное значение.

Для обеспечения нормальной работы при нагрузках, к примеру, при заворачивании шурупа в твердое дерево, мощность БП должна выбираться с запасом в 30-40%. Иначе шуруповерт не сможет нормально работать под нагрузкой или блок питания выйдет из строя.

Сила тока в зависимости от модели может составлять 7-10 А для бытовых шуруповертов и 30-40 А для профессиональных моделей. Напряжение аккумуляторной батареи может составлять 12 В, 14 В, 18 В в зависимости от конкретной модели.

Требуемые параметры напряжения, мощности и емкость аккумуляторной батареи обычно указаны на этикетке самого инструмента или в технической документации к нему.

Если рабочее напряжение инструмента составляет 12 В, количество вариантов выбора источника питания увеличивается, к примеру, можно подключить его к компьютерному блоку питания. Приобрести старый мощностью 300 Вт за небольшую цену вполне возможно. К тому же выдаваемой мощности хватит с запасом. К преимуществам этого варианта следует отнести: простоту переделки, а также то, что блок питания от компьютера мощностью от 300 Вт сравнительно легко найти.

Параметры блока указаны на наклейке, что находится на стенке. К примеру, там указано, что на вход приходит напряжение 220 v, на выход 12 v подается ток силой в 25 А. Получаем мощность в 300 Вт.

При желании в качестве источника питания на напряжение 12 В от сети можно использовать:

• светодиодный драйвер;
• электронный трансформатор для питания галогенных ламп низкого напряжения;
• зарядное устройство автомобильного аккумулятора.

Если инструмент рассчитан на питание другим напряжением, скажем, на 14 В или на 18 В, вариантов выбора блока питания немного. Для инструмента, работающего от напряжения 14 В и имеющего максимальный ток до 25А, в продаже имеется универсальный блок питания АИДА БШ 14 ПРО. Также имеется блок питания на 18 В, рассчитанный на ток до 20 А, АИДА БШ-18 ПРО.

Можно сделать своими руками блок питания на требуемое напряжение. Но для этого необходимы определенные знания по электронике. Схему такого БП можно посмотреть здесь. Есть схемы блоков питания, которые могут монтироваться вместо аккумуляторных батарей.

При подключении питания от зарядного устройства к шуруповерту необходимо использовать провод сечением больше 2,5 мм². Иначе провод будет сильно нагреваться, что может привести к расплавлению изоляции и короткому замыканию.

Также от длины провода зависит уровень потерь напряжения. Чем длиннее провод, тем, соответственно, больше потери. Если неправильно выбрать длину провода, может оказаться, что шуруповерт «не тянет», им нельзя закрутить шуруп в твердую древесину и т. п.

Еще на потери напряжения влияет качество соединения проводов. Провода, соединенные скруткой, будут иметь большое переходное сопротивление, которое значительно скажется на потерях напряжения.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Важно! Нельзя подключать шуруповерт к источнику питания проводом, имеющим малую площадь сечения. Это грозит выходом из строя самого инструмента и пожаром

Ремонт источников тока

У аккумуляторных батарей в действительности нет сложных запасных частей, так как она собирается из простейших зарядных элементов. Для того чтобы определиться с ремонтом нужно открыть источник и проверить наличие повреждений. Инструменты и материалы, которые понадобятся при выполнении ремонта:

• Мультиметр.
• Отвёртка.
• Очиститель электрических контактов.
• Изолента.

Бывают случаи, когда катушка беспроводной отвёртки имеет дефект и, следовательно, перегревает устройство. Изоляция легко плавится, аккумуляторы выходят из строя и беспроводная отвёртка не может использоваться. Техническую ошибку не всегда можно определить внешним осмотром и нужна разборка инструмента.

Последовательность операций:

1. Отсоединить инструмент от электрической розетки.
2. Для очистки контактов между ручкой питания и зарядным устройством используйте ветошь, наждачную бумагу или электрический контактный очиститель.
3. Несколько раз подключите блок питания и убедитесь, что он функционирует правильно.
4. Проверьте прибор на выходе постоянного тока. Установите мультиметр на шкалу 25 DCV. Подключите его к электрической розетке.
5. Прикоснитесь к двум его зондам к соответствующим контактам (+ и -). Если показания прибора равны нулю, поменяйте их местами.
6. Выход DCV должен быть около или чуть выше номинальной мощности источника. То есть, при 9 В постоянного тока прибор должен показывать не более 10 В .
7. Проверьте источник на выходе переменного тока. Установите мультиметр на шкалу 25 ACV. Прикоснитесь двумя зондами к контактам. Если считывание отсутствует, трансформатор неисправен. Подберите его для замены с равным номиналом и размером.
8. Проверьте аккумуляторную батарею. Полностью зарядите аккумулятор. Установите прибор на шкале DCV больше, чем номинальная мощность батарейного блока.
9. Прикоснитесь красным зондом к клемме +, а чёрным — к клемме и измерить.
10. Замените аккумулятор, если показания на 1 вольт ниже номинальной мощности.

Механические признаки неисправности шуруповерта

Виды механических неисправностей, которые можно обнаружить во время ремонта шуруповерта.

• кривой вал редуктора;
• износ шестерней;
• износ подшипника или опорной втулки вала редуктора;
• сломан или согнут штифт, на котором крепится сателлит.

В случае выше перечисленных поломок, решать вам, искать запасные части для замены или нести в мастерскую, но то, что сломанные детали следует заменить, даже не обсуждается. Есть время и желание, поищите запчасти на форумах, барахолке или купите сломанный шуруповерт той же модели на запчасти. Ремонт, в этом случае, обойдется гораздо дешевле чем покупка нового, а еще как вариант, можно купить только «тушку» то есть сам шуруповерт без батареи и зарядного устройства. Он, как правило, стоит 20-30% от стоимости всего комплекта. Хороший вариант, если нет желания ремонтировать руками.

Восстановление работоспособности дрели

Работая с повышенными нагрузками и в загрязнённой ремонтной среде, шуруповерт может сломаться. Самые частые причинами неисправностей — это грязь или пыль. Иногда отвёртка перестаёт работать, когда медные соединения на контактах окисляются. Отремонтировать и одновременно сделать настройку шуруповёрта своими руками можно после изучения инструкции завода-изготовителя в такой последовательности:

Перед любыми видами ремонтных работ необходимо принять меры предосторожности.
Перед заменой патрона или снятием корпуса убедится, что электрическая отвёртка не подключена к питанию.
Попробуйте включить инструмент через аккумуляторную батарею. Если она не функционирует, возможно, неисправность в батарее или источнике питания

Замените аккумулятор и проверьте работу. Если электрическая отвёртка не прокручивается, возможно, внутри что-то блокирует пуск и придётся снять патрон.

Для этого необходимо с помощью отвёртки ослабить винты, и осторожно вынуть патрон. Перед чем нужно убедиться, что есть резервная деталь для замены

Осторожно открутить корпус с помощью отвёртки. Открыть его, приподнять и проверить устройство на наличие внутренних дефектов.
Очистка медного соединения

Если они покрыты пылью или медной окисью, нужно их очистить. Для этого можно использовать наждачную бумагу до тех пор, пока поверхности не станут блестящими и гладкими.
Вытереть инструмент от пыли и медных опилок мягкой тканью.
Сохранить схему подключения, сделав фотоснимки и чертёж на бумаге
Это очень важно иначе сложно будет собрать провода точно так же, как до ремонта.
Замена и повторная сборка. Определить узлы, где детали заклинен и осторожно заменить их.
Собрать отвёртку, подсоединить провода и установить корпус.

Устранение неисправности адаптера

Очень часто случается так, что пользователь заряжает аккумулятор, а он перестаёт работать практически сразу, индикатор сообщает о разрядке батарей. В этом случае необходима диагностика, чтобы определит точно, что неисправно — аккумулятор или зарядное устройство.

Если беспроводной механизм (со встроенной перезаряжаемой батареей) не работает, не хватает мощности, нужно убедиться что:

1. Питание включено на выходе и розетка не подключена к сети.
2. Проверить электрический шнур и заменить его, если он неисправен.
3. Опробовать блок питания и выполнить ремонт.
4. Если беспроводное устройство или перезаряжаемые батареи работают в течение более коротких периодов между подзарядами, вероятно, они изношены. Нужно осмотреть их на наличие повреждений или утечек и при необходимости заменить.

Самостоятельная зарядка литий-ионных батарей

Иногда для старых моделей инструмента невозможно приобрести новый зарядник и необходима доработка или сделать новый самостоятельно. Для свинцово-кислотных батарей Ni-Cd и Li-ion потребуется схема зарядного устройства для шуруповёрта 18 вольт. Основными особенностями этого универсального источника являются:

1. Напряжение постоянного тока.
2. Автоматическое отключение при полной зарядке.
3. Максимальный ток 5 ампер, аккумуляторы могут заряжаться в обычном режиме.
4. Полностью настраиваемый режим согласно спецификациям батареи.
5. Низкая себестоимость.
6. Оптимальная электросхема. Никаких специальных деталей не требуется, все они стандартные и легко доступны.
7. Светодиодные индикаторы для контроля состояния отсечки и зарядки.
8. Подходит для гаражей и домашнего использования.

При глубокой зарядке батарея может перегреваться, что должно быть защищено автоматической схемой контроллера температуры или охлаждением вентилятора. Список деталей для ремонта шуруповёрта своими руками:
