Устройство системы зажигания бензопилы и принцип работы механизма
Для работы бензинового двигателя требуется создание искры, при помощи которой происходит сжигание порции топливно-воздушной смеси. Искра создается при помощи свечи зажигания, на которую подается напряжение. За подачу напряжения отвечает модуль зажигания, который на современных бензопилах представлен в виде бесконтактной электронной системы.
Контактные системы зажигания использовались ранее на старых бензопилах, а современные производители исключают необходимость регулирования зазоров в контактах, а также их периодической очистки. За сжигание топлива в определенный момент времени отвечают следующие составляющие системы зажигания бензопилы:
- Маховик или маховичный генератор, который оснащен в конструкции магнитами. Именно магниты оказывают влияние на создание электрического заряда, поступающего на свечу зажигания. Маховик также служит для воздушного охлаждения ДВС, для чего в конструкции он оснащен ребристыми гранями
- Модуль зажигания или коммутатор, состоящий из электронной платы
- Высоковольтный провод — специальный кабель, который обеспечивает передачу высокого напряжения от модуля к контакту свечи зажигания
- Свеча зажигания — расходная деталь, посредством которой создается искра
Принцип работы системы зажигания бензопилы следующий:
- Магниты на маховике при его вращении создают ЭДС, которая представляет собой напряжение
- Это напряжение создается в модуле, и усиливается за счет электронной схемы
- Импульс высокого напряжения с платы по высоковольтному проводу поступает на свечу зажигания, тем самым создается искра
Электрическая схема устройства системы зажигания представлена на фото ниже.

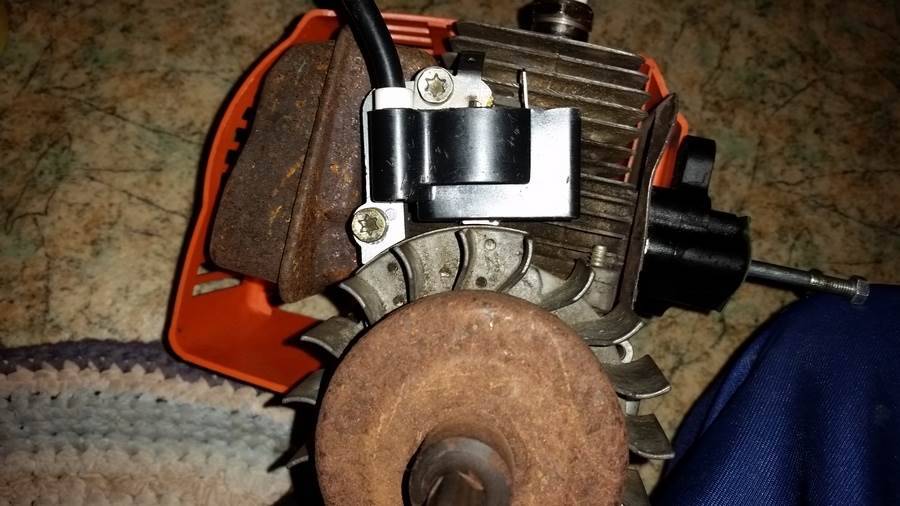

Одним из важных параметров системы зажигания является величина зазора между модулем и маховиком. Величина этого зазора составляет 0,25 мм, но на разных моделях производителей это значение может отличаться, поэтому рекомендуется уточнить в инструкции. Если зазор большой, то искра будет слабая, что приведет к нестабильной работе мотора или вовсе невозможности его .
Ремонт механизма запуска
При осмотре разобранного стартера необходимо осмотреть следующие детали (узлы) на предмет их повреждений:
- Приводной шкив. Подвергающийся высоким осевым и радиальным нагрузкам шкив не должен иметь трещин и повреждений на тыльной стороне. При наличии таковых требуется произвести его замену на новую деталь.
- Пружина стартера. Основные нагрузки при запуске бензопилы испытывает именно пружина. Изготовленная из качественной углеродистой стали и прошедшая специальную термическую обработку, она с течением времени теряет свои свойства. При обнаружении трещин или порывов потребуется установка новой пружины.
- Веревка запуска. Изготовленный из синтетических износоустойчивых материалов, шнур стартера со временем изнашивается. При его порывах необходимо установить новую веревку на шкив.
После произведенный ремонтных работ необходимо в обратном порядке собрать механизм запуска. Шкив с храповиком устанавливается поверх пружины. До окончательной фиксации крышки стартера бензопилы необходимо обмотать веревку и сделать несколько пробных рывков.
Разборка бензопилы
Перед тем как приступить непосредственно к разборке пилы, вначале понадобится её очистить. Все операции необходимо выполнять аккуратно и не торопясь. Чтобы крепёжные элементы и мелкие детали не потерялись, можно использовать ёмкости, в которые при разборке складываются элементы конструкции.
Начинается разборка с ослабления крепления шурупов, удерживающих крышку сцепления, после чего ослабляется натяжение цепи. Только после этого болтики выкручиваются полностью. Затем снимается накладка сцепления, шина и сама цепь. На следующем этапе удаляется верхняя крышка корпуса. При помощи кисточки и сжатого воздуха очищается ведущий блок шестерни — обычно это самый загрязнённый участок. Места в подтёках масла удобнее всего отмывать бензином.
Этапы разборки устройства происходят в следующем порядке:

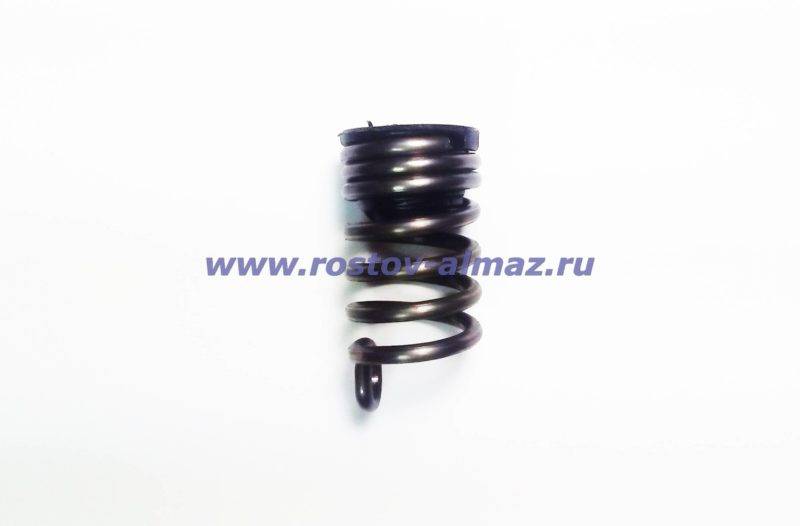

- Снимается вибрационная ручка. Она фиксируется к корпусу пилы на трёх амортизаторах. Для снятия понадобится удалить заглушки, после чего, используя отвёртку, выдавить амортизаторы, начиная от расположенного дальше всех по отношению к рукоятке. Затем выкрутить два винта и разобрать рукоятку. Теперь можно снять курок газа, отсоединив проволочную тягу.
- Удаляется стартер. После снятия верхней крышки освободится доступ к заглушкам масляного и топливного бака. Убрав заглушки, извлекается стартер. Место установки стартера тщательно очищается от опилок.
- Освобождается маховик. Для того чтобы его снять с посадочного места, понадобится использовать накидную головку с размером 13. Первоначально выкручивается свеча, через образовавшееся отверстие блокируется поршень. Ослабив гайку, на неё устанавливается выколотка, по которой совершается резкий удар. От этого действия маховик соскакивает с вала, после чего легко снимается руками.
- Демонтируются сцепление и привод маслонасоса. Сначала извлекаются ведущая звёздочка и игольчатый подшипник. Для этого снимается стопорная шайба. Головкой с размером 19 выкручиваются болты, удерживающие сцепление. Стоит отметить, что резьба на нём левая. Демонтировав сцепление, снимается отражающая пластина и привод маслоподачи.
- На предпоследнем этапе извлекаются карбюратор с глушителем и катушка зажигания. Для того чтобы извлечь карбюратор, потребуется головка на 8 и удлинитель. Перед тем как снять воздушный фильтр и карбюратор, понадобится отключить провод зажигания и отсоединить воздушную заслонку. Глушитель держится за счёт двух гаек, которые легко откручиваются.
- Снимается двигатель. Перевернув корпус пилы, выкручиваются четыре винта, удерживающие мотор. Затем аккуратным движением он извлекается из места установки.
Сам двигатель разбирается несложно. Вначале откручиваются четыре винта и извлекается кратер. Далее вынимается коленчатый вал вместе с сальниками и другими элементами. Снятие поршня с шатуна происходит после извлечения стопорного кольца и выдавливания поршневого пальца.
Далее снимается крышка со стороны шины бензопилы STIHL 180, и при помощи отвертки удаляется стопорное кольцо, удерживающее ведущую звездочку, после чего снимается сама звездочка.
Таким образом выполняется и замена звездочки бензопилы STIHL 180 при необходимости.
Сцепление раскручивается при помощи головки на 19 и воротка. Раскручивать сцепление необходимо по часовой стрелке, т. к. резьба левая. За сцеплением установлена отражающая пластина, её тоже необходимо удалить. Следующая деталь, это червячный привод масляного насоса. Осмотрев и обнаружив отсутствие пластиковой резьбы, можно смело выкидывать деталь и устанавливать вместо нее новую т. к. её восстановление невозможно. Сборка бензопилы STIHL 180 проводится в обратной последовательности.
Возникает вопрос, что тогда делать?
Приведём некоторые распространённые случаи:
- Бензопила не заводится;
- Если и заводится, то работает с перебоями;
- Недостаточная мощность для правильной работы.
Смотрите так же
Основным в этой группе неполадок является двигатель.
Зажигание
один из основных элементов влияющий на безотказную работу инструмента. Поэтому первым рассмотрим именно этот блок.
Прошло то время, когда управлением зажигания занимался прерыватель с кулачками и движущимися контактом, который подавал искру на свечу.
Это была не очень надёжная система по причине множества элементов, которые влияли на работу двигателя. Бензопила при не видимых неисправностях могла просто перестать заводится. Газонокосилка эталон самоходная причина блокировки колес. И мы могли наблюдать картину постоянного дёрганья за шнурок заводки. На сегодняшний день производители перешли на системы бесконтактного зажигания.
Видео рассказывает о простоте регулировки
зазора магнето с помощью стенки пластиковой бутылки. Ремонт.
Не заводится или плохо заводится бензопила.Причина и как устранить.
Почему не заводится бензопила
.Причина.Как устранить.
У них меньше движущихся частей и отсутствуют контакты, которые надо периодически выставлять, часто выходившие из строя. Причина поломки электродвигателя газонокосилки. Катушка, применяемая на современной бензопиле, проработает до конца службы вашего инструмента. Бензопила стала намного надёжней и проще в обслуживание.
Типичные поломки и ремонт стартера бензопилы
Появление различных неисправностей стартера приводит к отсутствии возможности завести бензопилу. К наиболее частым поломкам стартера относится:
- Шкив стартера полностью лопнул, или на нем появились трещины;
- Лопнула пружина;
- Порвался трос стартера.
Для устранения каждой из этих неисправностей своими руками потребуются определенные инструменты. При себе обязательно должен быть комплект отверток и запасной трос. Извлекать и осматривать стартер для бензопилы нужно в следующем порядке:
- Чтобы найти причину поломки стартер с бензопилы потребуется снять. Для этого нужно открутить отверткой винты, при помощи которых удерживается защитная крышка с прикрепленным к ней стартером;
- После снятия крышки необходимо аккуратно отвернуть винт, посредством которого стартер крепится к защитной крышке;
- Затем нужно попробовать плавно запустить стартер – для этого снимите с него пружину и зажимы;
- Далее со стартера для осмотра снимается катушка с тросом.
В результате осмотра вы можете обнаружить ряд типичных неисправностей. К ним относится:
- Различные повреждения шкива в виде разрывов или трещин преимущественно в задней части детали – они мешают нормальной работе всего стартера;
- Повреждение стартерной пружины облегченного запуска – в таких случаях неисправной может быть не только сама пружина, так и место ее фиксации – это самая уязвимая часть пружины;
- Повреждена собачка маховика стартера.
В любом из случаев любая неисправная деталь должна быть полностью заменена новой запчастью.
Алгоритм натяжения
Прежде чем натянуть цепь на бензопиле, вы должны заглушить двигатель агрегата, или отключить его от сети, если это электрическая пила. Не следует проводить регулировку или замену пильного элемента, если он находится в нагретом состоянии. Если это сделать, то металл после остывания сожмется и натяжение будет слишком большим, что может привести к повышенной нагрузке на двигатель и деформации шины.
Натяжитель цепи расположен с правой стороны агрегата, под крышкой, в месте, где установлен тормоз с муфтой, и находится крепление шины. На бензопилах Husqwarna, STIHL, Poulan и Partner внешний натяжитель выглядит как обыкновенный болт.
Итак, чтобы произвести настройку цепного элемента аппарата, нужно выполнить следующие действия.
- Слегка отпустите гайки, находящиеся на правой крышке, чтобы шина не имела перекос.
- Вставив отвертку в регулировочный болт натяжителя, начинайте вращать ее вправо (по часовой стрелке). От этих действий шина начнет движение, и произойдет натяжение цепи. Если вращать болт влево (против часовой стрелки), то произойдет расслабление цепных звеньев.
- Далее, следует подтянуть цепь до состояния, чтобы она не провисала и не болталась.
- Проверьте степень натяжения элемента: возьмитесь за режущее звено примерно по центру шины и потяните его с небольшим усилием вниз. Цепь должна быть натянута, иметь упругость, а хвостовик режущего звена должен входить в паз шины примерно на 1/3 своей высоты.
На электрической пиле Makita регулятор натяжки выполнен таким образом, что его можно проворачивать без применения какого-либо инструмента. Вращая его по часовой стрелке, вы будете натягивать цепь, если вращать регулятор в противоположном направлении, натяжение цепного элемента будет ослабевать.
Для чего нужна первичная регулировка?
Первичная обкатка бензопилы: работа с тонким материалом
Большинство современных бензопил поступают в продажу отрегулированными. Тем не менее, качество заводских настроек не мешает проверить – в конце концов, работать с инструментом придётся именно вам.
При первом запуске бензопила должна работать в щадящем режиме. Поэтому на протяжении нескольких часов после старта рекомендуется не перегружать двигатель и выполнять резку только небольших веток и стволов толщиной до 10 см.
Подстраховаться от сбоев в работе карбюратора бензопилы помогут простые правила:
- Всегда смешивайте бензин и масло в соответствии с цифрами, указанными производителем.
- Не готовьте топливную смесь заранее – свойства бензина и масла в смешанном состоянии со временем теряются. Исключение составляет горючее для интенсивно используемого инструмента, однако и здесь не следует превышать примерно недельную норму.
- Применяйте масло, предназначенное для двигателя вашей бензопилы. Топливная смесь с ненормативным составом выведет его из строя всерьёз и надолго.
- При приготовлении топливной смеси учитывайте влияние на её составляющие климатических условий.
Бензопила должна правильно стартовать, обеспечивать стабильную скорость вращения звёздочки и плавность прироста/спада мощности. При работе двигателя не должно быть посторонних стуков, хлопков и шумов.
Профессиональная ручная бензопила в работе
Главное при первичной обкатке инструмента проследить за тем, чтобы расход топлива соответствовал используемой мощности, т.е. на практике пила не должна гаснуть, «чихать», дымить и работать рывками.
В каких случаях требуется замена?
Чаще всего снимают для замены в случае износа зубцов ведущей шестерни и стенок.
Другие случаи, когда требуется снятие всей корзины:
- сцепление не выключается, зазор между центробежным механизмом и внешней крышкой забит опилками и грязью вперемешку с маслом, цепь крутится на холостых оборотах, прочистить без съема не удаётся.
- изношены, стерты или сломались и требуют замены детали (пружины, сегменты) или вся корзина.
- сцепление заклинило по разным причинам (посторонние предметы, грязь, поломка деталей, разрушение или изменение положения пружин).
- при полной разборке двигателя.
Как пользоваться бензопилой
Правильно пользоваться бензопилой важно, чтобы избежать травмоопасных случаев. Лучше всего о правилах работы бензопилы сказано в инструкции к ней. Главное — крепко держать инструмент двумя руками и всеми пальцами
Главное — крепко держать инструмент двумя руками и всеми пальцами.
Как правильно заводить бензопилу
Прежде чем завести мотопилу, нужно включить тормоз цепи и снять защиту шины.
После этого сделать следующее:
- нажать кнопку управления декомпрессионным клапаном, если она есть;
- активировать рычаг переключения режима
- положить пилу на землю, придавив заднюю ручку правой ногой и левой рукой обхватив переднюю ручку;
- тянуть за рукоятку стартера до запуска двигателя;
- нажать на рычаг переключения режима и давить на него до начала работы пилы;
- увеличить частоту вращения холостого хода и отключить тормоз цепи.
Как правильно пилить бензопилой
Чтобы правильно работать бензопилой, нужно следовать основным рекомендациям:
- Держать пилу ближе к корпусу — это поможет сохранить равновесие.
- Ноги широко расставить и согнуть в коленях.
- Спину держать прямо.
- Прежде чем перейти на новое место, нужно выключить двигатель, активировав тормоз.
Защититься от случайных порезов поможет спецодежда. На голове должен быть защитный шлем с маской, для рук нужны плотные перчатки, для тела — костюм с подкладкой, а для ног — прочная обувь.
Наиболее частые неполадки
К наиболее часто встречающимся неисправностям бензопилы Husqvarna относятся:
- неправильно отрегулированный карбюратор;
- неисправности блока зажигания;
- неисправности топливного блока;
- неотрегулированный механизм сцепления;
- неисправности масляной системы;
- некорректная работа стартера.
Эти проблемы приводят к возникновению сбоев в работе бензопилы.
Пила не заводится или глохнет после нажатия на акселератор. Возможные причины — поломка стартера (в этом случае он не чинится, а заменяется на новый), загрязнение или поломка элементов системы зажигания, неисправность свечей или катушки. Наиболее часто из строя выходят свечи. Другой вариант — затруднения в подаче топлива, наиболее вероятен засорившийся топливный фильтр либо пережатый топливный шланг от бака к карбюратору. Возможен засор сапуна бензобака.
Затрудненный запуск, появление белого дыма. Причина этих неисправностей — неправильно отрегулированный карбюратор, подающий слишком мало или слишком много топливной смеси, либо приготавливающий ее в неправильной пропорции. Признак этого — белый дым из моторного отсека.
Прокручивание цепи при работе вхолостую. Причины неисправности: неотрегулированный или вышедший из строя механизм сцепления, неотрегулированный ход на холостом ходу, подсос воздуха в карбюратор или картер.
Проблемы со смазкой пильной цепи. Выражаются в отсутствии смазки либо выходе цепи наружу в грязном состоянии. Причины этой неисправности различны — поломка масляного насоса, засоры в сапуне (отверстии в крышке масляного бака) масляном канале или фильтре или неисправность шестерни масляного привода.
Ремонт системы подачи топлива
Топливо может не попадать в цилиндр по следующим причинам:
- Загрязнение топливного фильтра. Следует снять топливный шланг и проверить, как течет топливо. Если струя слабая, возможно, нужно прочистить фильтр. Его достают через заливное отверстие топливного бака и чистят, в случае сильного загрязнения заменяют новым. В качестве профилактики рекомендуют производить замену топливного фильтра раз в три месяца.
- Засорение сапуна (отверстия в крышке топливного бака). Проверяют также отсоединением шланга, в случае засора чистят с помощью иглы.
- Отсутствие или недостаточное количество топлива. Причин неисправности может быть несколько. Первая причина – засорение воздушного фильтра. Воздух перестает поступать в карбюратор в нужном количестве, в связи с этим из-за слишком обогащенной топливной смеси нарушается работа двигателя. Загрязненный фильтр аккуратно снимают, чистят и промывают в воде, затем сушат и устанавливают на место.
Еще одна причина – неправильная отрегулированность карбюратора. Регулировку производят тремя винтами.
Своевременная замена топливного фильтра гарантирует полноценную подачу топлива
Топливный шланг и привод воздушной заслонки должны плотно прилегать к штуцерам
Тросик рычага привода дроссельной заслонки должен находиться на своем месте
Во время работы необходимо пользоваться инструкцией, иначе можно сделать только хуже.
И последняя причина – нарушение целостности мембраны или засорение каналов карбюратора.
Чтобы ремонтировать карбюратор самостоятельно, необходимо познакомиться со всеми его деталями
Все части должны быть чистыми, сухими и исправными.
Бензопила Хускварна 137. Описание
Бензопила Хускварна 137 — легендарная модель от шведского производителя цепных пил, ставшая бестселлером в своей нише и покорившая не одного владельца набором своих технических характеристик.
В настоящее время бензопила снята с производства, компания выпускает аналоги, как более мощные, так и аналогичные по мощности. Основной причиной успеха модели стало идеальное сочетание функциональности, мощности, легкого веса, небольшого размера, надежности комплектующих, а также минимальном проценте поломок и, соответственно, низком проценте случаев ремонта.
Бензопила Husqvarna 137
Двигатель бензопилы Хускварна 137 — карбюраторный, двухтактный, мощность его составляет 2,2 л.с. Работа двигателя пилы осуществляется на смеси масла и бензина. Особенностью модели является лучший в своем роде карбюратор Walbro. В зимнее время бензопила будет заводиться так же легко, как и летом. Данный процесс обеспечивает система электронного зажигания.
Эта модель отличается высокими техническими показателями, хорошей заводской регулировкой карбюратора.
Карбюратор для бензопилы Husqvarna 137
Объем двигателя бензопилы Husqvarna 137 составляет 36,3 куб.см. Объем топливного бака — 410 мл, объем масляного бака — 200 мл.
Основное назначение бензопилы Хускварна следующее:
- обрезка веток и сучьев;
- распил крупных бревен и досок;
- прочие работы с древесиной в бытовых объемах.
Устройство стартера бензопилы
Принцип работы стартера для бензопилы заключается в следующем. В пазу корпуса установлена ручка, через которую пропущен тросик. Если ручку резко поднять, тросик вытягивается, и вводит в зацепление барабан храпового механизма который передаёт движение барабану со шлицами, предусмотренными на валу. При этом коленчатый вал совершает несколько оборотов, а рабочая смесь в пространстве между поршнем и головкой цилиндра сжимается. Соответственно, при опускании ручки контакт между храповиком и шлицами теряется, и вал останавливается.
С увеличением объёма двигателя растёт и необходимое количество топливно-воздушной смеси, необходимой для её последующего воспламенения, поэтому количество рывков за пусковой тросик для пил большой мощности увеличивается. Поэтому с целью ускорения возврата барабана применяются заневоленные возвратные пружины, изготовленные из сталей с высокими упругими свойствами.
Облегчение запуска бензопилы реализуется следующими способами:
Как поставить пружину на стартер бензопилы?
Поместить пружину стартёра в нужный паз – дело нелёгкое даже для опытного пользователя. Вначале пружину следует скрутить до прежнего диаметра и установить в полость ступицы барабана. Внешний конец пружины фиксируется за ограничительный выступ, а наружный при помощи отвёртки следует расположить напротив отверстия в замке. Петлю у внутреннего конца пружины отвёрткой совмещают с отверстием, после чего диск опускают. Вращением диска проверяют, стала ли на место собачка храпового механизма. Далее производится сборка самого храповика.
После установки пружины необходимо отрегулировать её натяжение. Для этого в паз на окружности вводится тросик, и вокруг него закручивается возвратная пружина. После устранения слабины лучше накрутить пружину на дополнительные несколько оборотов, чтобы гарантировать требуемый натяг детали.
Как выставить зажигание
Надо выставить зажигание на бензопиле. Регулировка зажигания осуществляется так:
- вывернуть свечу и оценить ее внешний вид;
- уточнить расстояние между магнитами и катушкой (до 0,2 мм);
- проверить искру.
Заливает свечу
Если вы заметили, что заливает свечу на бензопиле STIHL, то возможно неисправность возникла в топливной системе. Двигатель должен работать на смеси бензина и масла. Если смесь бедная, то происходит снижение мощности, перегревается цилинд и изнашиваются системы пилы. Мокрая свеча на бензопиле STIHL бывает вследствие диспропорции топливной смеси. Недостаток воздуха в смеси препятствует правильному сгоранию эмульсии.
Использование некачественного бензина может привести к износу двигателя.
Замасливание свечи вызывает также использование масла для 4-тактных двигателей, износ поршней. Если возникла такая неисправность, надо снять крышку бензобака и отрегулировать подачу топлива. Следует привести в исправное состояние воздухозаборник. Засорившийся фильтр надо продуть воздухом, а лучше его заменить. Каким образом можно очистить фильтры, описывается в инструкции по эксплуатации бензопилы.
Определить качество смеси удастся при помощи изолятора свечи. Если на нем появился коричневый цвет, то это значит, что качество смеси нормальное. Белый цвет или копоть говорит о бедном или переобогащенном составе смеси.
Причиной замасливания бывает свеча. Перебои в образовании искры наблюдаются при неправильной установке зазора. В инструкции по ремонту и эксплуатации аппарата дается расстояние между контактами свечи. Если у вас нет таких данных, то можно установить 0,7-1 мм.
Если зазор меньше, то уменьшается эффективность поджига смеси, если больше, то возникают перебои в образовании искры. Чтобы устранить переобогащение смеси, делают продувку мотора. При этом надо вынуть свечу и повернуть несколько раз ручным стартером коленвал.
Замена поршневой
Рассмотрим, как осуществляется диагностика и замена поршневой группы. Нужно проверить состояние цилиндра и степень износа поршня. После демонтажа мотора откручивают поддон, вынимают коленвал с поршнем из цилиндра. Откручивают стопоры поршневого пальца. Если поршень неисправен, его надо заменить. Стопорные кольца фиксируют разрезом вниз. Перед установкой в цилиндр поршневой группы смазывают поршень маслом. Перед монтажом картера обезжиривают его поверхность и наносят герметик.
Стартер на бензопиле — конструкция и принцип работы
Бензопилы хотя и имеют разные названия, однако конструктивно они похожи. Сходство имеют и пусковые механизмы бензоагрегатов, при помощи которых запускается двигатель. Механизмы для запуска ДВС подходят для бензопил разных марок Штиль, Хускварна, Долмар, Макита и другие. Конструктивно стартер для бензопилы состоит из следующих элементов:
- Барабан, на котором намотан тросик
- Тросик, при помощи которого в движение приводится коленвал инструмента
- Ручка для удобства использования механизма
- Каркас с пружиной, благодаря которому тросик наматывается на барабан (возвращается в исходное положение), когда пильщик запускает мотор
Конструктивные особенности устройства
Принцип работы такого устройства простой. При резком поднятии ручки механизма, происходит вытягивание тросика. Трос вводит в зацепление с храповиком, передавая движение барабану со шлицами. Так происходит перемещение коленчатого вала, который совершает несколько оборотов. В этот момент в цилиндре сжимается рабочая смесь. Как только ручка возвращается в исходное положение, соединение храповика со шлицами разъединяется, и вал перестает вращаться.
С каждым последующим рывком тросика увеличивается количество-топливно-воздушной смеси в цилиндре. Чтобы тросик возвращался в исходное положение, используются в конструкции пускового механизма возвратные пружины. Они изготавливаются из упругих сталей. Именно эта пружина часто становится причиной неисправности стартера агрегата, которую можно отремонтировать.
