Паяльный жир

Технология использования пасты

Если вы еще не пользовались данным составом, то вам поможет наша инструкция для работы с паяльной пастой:

сначала надо вычистить плату, обезжирить и тщательно просушить;
установить плату горизонтально и зафиксировать в таком положении;
в заданных соединительных точках равномерно наносится паста без пропусков;
мелкие и smd элементы ставятся на плату;
в некоторых случаях для большей надежности требуется обработка пастой ножек микросхем;
в случае нижнего подогрева платы необходимо запустить фен и теплым потоком прогреть верхний участок с крепящимся элементом;
после испарения флюса следует увеличить температуру до уровня плавки припоя;
паять надо постоянно контролируя процесс;
дать остыть и промыть плату.

Для манипуляций с микросхемами требуется использовать паяльник на +250 — +300 Со. Допускается применения модели 20-30 Вт и 12-36 В.

Припаять SMD- компоненты можно так:

поместите их на контактную площадку;
нанесите пасту на ножки;
под влиянием паяльника с заданной температурой паста растекается по контактному участку;
оставьте элементы для остывания.

Обратите внимание!

Чтобы припаять провода, паяльную массу наносят на провода в области соединения. Затем к пасте прикладывается паяльник.

Рецепты приготовления

Иногда, при ремонте электроприборов в домашних условиях, возникает крайняя необходимость в создании паяльной смеси своими руками. Сам процесс изготовления не требуется больших усилий и средств, главное иметь в наличии нужный материал и соблюдать последовательность действий.

Для получения нейтрального паяльного жира, необходимо канифоль поместить в емкость, довести до стадии расплавления. Затем, помешивая, добавить стеарин. Во время остывания массы можно определить ее вязкость. При быстром затвердении жира процедуру повторяют, добавляя стеарин до получения нужной консистенции.

Приготовление активной смеси в домашних условиях является процессом непростым, требующим точного процентного соотношения всех компонентов. Для жира необходимо:

воды – 2%;
технического вазелина – 10%;
хлористого цинка – 10%;
пасты ГОИ 54 – 78%.

В посуду из фарфора всыпают порошок из хлористого цинка, заливают водой и не спеша, аккуратно размешивают. В полученную массу добавляют технический вазелин. Все перемешивается до образования однородной жидкости.

В полученную эмульсию не большими порциями вводят пасту ГОИ. Готовую смесь тщательно размешивают для равномерного распределения всех компонентов, помещают в банку.

Важным условием при ремонте аппаратуры с использованием паяльных смесей является стабильное качественное соединение деталей. Иногда, чаще всего у начинающих паяльщиков, получается брак при пайке контактных узлов.

Причиной этому может служить нарушение химического состава флюса, когда удельный вес превышает установленную норму, и в процессе действия вещество не всплывает на поверхность. Растворяясь в деталях, не лучшим образом на них влияет.

Чтобы избежать таких ситуаций, перед началом работы необходимо проверить паяльный жир на пригодность. Для этого смесь наносят на пластину основного металла, разогревают на небольшом огне.

Появившийся белый налет после испарения влаги, должен плавиться и плавно растекаться. Если жир собирается в шарики, это говорит о его непригодности.

Для проверки нейтральности смеси, приготовленной в домашних условиях, необходимо один грамм вещества нанести на бумагу.

В образовавшееся пятно ввести каплю кислотно – щелочного индикатора, который быстро проведет наглядное исследование. При правильной концентрации компонентов, вещество свой цвет не меняет.

Все, кто занимался пайкой, знают, что для этой процедуры требуется олово (припой) и флюс. Существует много разновидностей последнего, которые подбираются в зависимости от технологии процесса, паяльный жир — один из них. Одна часть новичков и любителей, предпочитают использовать канифоль или паяльный флюс, поскольку считают такой способ более удобным. Другие просто не знают о существовании паяльного жира и его отличительных качествах.

Чтобы устранить этот пробел в знаниях, давайте рассмотрим, что представляет собой это вещество, какими свойствами оно обладает, а также узнаем его область применения.

Обзор видов

Рассмотрим положительные и отрицательные стороны каждого типа жира для пайки. Начнем с нейтрального. Это практически лучший вариант для легкоплавкого припоя ПОС (припой для пайки меди, температура плавления которого ниже 300 С°).

Легкоплавкий припой (марка ПОС-61)

Перечислим преимущества нейтрального жира:

высокое качество пайки;
обработка поверхности существенно упрощает процесс лужения;
убрать остатки флюса не составляет труда;
вещество не проводит ток (но может обладать остаточным сопротивлением, поэтому флюс лучше смывать с платы);
поскольку в состав смеси не входят активные вещества, не портятся спаиваемые детали и в местах пайки не образуется коррозия;
доступная цена, например, 50-ти граммовая банка известного бренда (рисунок 4) стоит около 80-120 рублей;
Практически неограниченный срок годности (при условии правильного хранения).

Рисунок 4. Пассивный жир (производитель Lotfett Felder)

Минусы:

проблематично паять детали, покрытые ржавчиной;
остается твердый остаток, который требуется отмыть;
процесс пайки не такой комфортный, как при использовании других материалов (ЛТИ-120, флюс-паста и т.д.).

Рисунок 5. Основной конкурент паяльного жира (ЛТИ-120)

Теперь рассмотрим особенности активного жира на вазелине. Начнем с положительных качеств:

данный тип отлично подходит для деталей из цветного или черного металла (значительно лучше, чем бура для пайки или другие виды флюса);
позволяет работать с сильно окислившимися поверхностями;
остатки вещества легко удаляются с места пайки при помощи природных растворителей;
флюс имеет невысокую цену и длительный срок хранения.

Активный жир (производство компании Rexant)

Особенности, которые необходимо учитывать при работе с жиром для пайки, содержащим активные вещества:

при нагреве флюс выделяется вещества, опасные для человеческого организма, поэтому рабочее место должно быть снабжено принудительной вентиляцией;
чтобы избежать образования коррозии, спаянные элементы необходимо очистить от остатков флюса;
содержащиеся в веществе активные вещества могут повредить электронные компоненты или тонкие провода, для таких работ этот флюс не подходит.

Видео: сравниванием паяльный жир с канифолью — что лучше?https://www.youtube.com/watch?v=I8JbZ7p1lcs

Разновидности

Главным назначением пастообразного жира – это пайка контактов у поврежденных коррозией элементов радио-, электротехнических устройств. Выбирается паяльный раствор, с учетом материала, из которого изготовлены соединительные детали, применяемого припоя и характера монтажа аппаратуры.

Продукт по своей консистенции и совокупности химических компонентов разделяют на два вида.

Первый – нейтральный. Паяльный материал, состав которого содержит стеарин и канифоль предназначен для удаления оксидов и соединения деталей электротехнической аппаратуры оловянно-свинцовым припоем.

Хорошо фиксируется на металлических контактах из меди, никеля, латуни, бронзы, дает возможность точно дозировать припой, улучшать его растекание, увеличивает скорость нанесения и количество мест паек.

При необходимости промывки легко удаляется изопропанолом, бензином « Калоша», специальной жидкостью для отмывания.

Второй – активный. Основой этого вида технического жира является вазелин и парафин. Он имеет высокую коррозийную активность.

Благодаря уникальному механизму действия, его можно использовать для пайки цветного металла и железа, сильно покрытого ржавчиной.

Остатки паяльного продукта удаляют в обязательном порядке природными растворителями. Способность вызывать коррозию не позволяет применять активный жир для пайки печатных плат.

Применение паяльного жира для получения качественного соединения элементов является одним из недорогих способов ремонта. Вся продукция производится по ГОСТу, имеет официальную гарантию изготовителя.

Поставляют его в полиэтиленовых банках с разным весом. Хранение материала, не зависимости от его вида, осуществляется в темном, прохладном месте, чтобы не допустить перегрева.

Преимущества жира для пайки

Жир паяльный нейтральный обладает высокими свойствами спаиваимости, которые существенно улучшают данный процесс;
При обработке жиром облегчается лужение контактов и поверхности материала;
Материал легко смывается, когда остаются частички или небольшой слой после работы;
Это распространенный и доступный флюс, обладающий относительно невысокой стоимостью;
Материал практически не оставляет следов, а припой очень хорошо растекается, не оставляя острых углов;
Жир не портит основной материал и не подвергает его коррозии.

Недостатки

Не может справиться со сложными местами, которые обильно покрыты окислами;
Работа с таким флюсом может оказаться вредной для здоровья, так как в него входят различные химические вещества, выделяющиеся при испарении во время контакта с высокой температурой;
После работы остается много жира на основном материале, что требует дополнительной очистки;
Рабочий процесс проходит не с таким комфортом, как при использовании других флюсов.

Состав и физико-химические свойства

В жире паяльном нейтральном имеется канифольно-стеариновая основа. Состав материала заметно проще, чем в активном. Свойства материала обеспечивают легкое и мягкое проведение процесса. Здесь идет плавное распределение припоя по всей поверхности. Благодаря этому, он становится более текучим и может проникать во все щели и неровности, что обеспечивает лучшую состыковку. Также после обработки отсутствуют бугорки, острые края, которые оказываются после отрыва паяльника и так далее.

Жир паяльный на поверхности металла

Еще одним свойством материала является хорошая растворимость, так как он легко смывается с поверхности водой, не говоря уже о других растворителях органического происхождения. При комнатной температуре флюс является вязким и податливым. Его легко можно распределить по всем важным местам и даже использовать для тонких мест микросхем. Во время повышения температуры он сначала становится жидким, а затем выгорает, последнего остается защитная пленка, препятствующая образованию окислов и прочих негативных элементов.

Особенности выбора

Разобравшись с тем, как использовать паяльный жир стоит рассмотреть особенности его выбора

В первую очередь нужно обратить внимание на то, по каким стандартам он изготовлен. Следует, обратить внимание, какой именно ГОСТ стоит на коробке, а главное, есть ли он вообще. Ведь некоторые производители могут выпускать свою продукцию по собственным стандартам, что не дает гарантию ее качества

Это совсем не означает, что данный материал не будет предназначен для пайки или в его составе обнаружатся какие-либо посторонние компоненты. Просто качество соединения с такими разновидностями окажутся не столь высокими, как с созданными по определенным ГОСТам

Ведь некоторые производители могут выпускать свою продукцию по собственным стандартам, что не дает гарантию ее качества. Это совсем не означает, что данный материал не будет предназначен для пайки или в его составе обнаружатся какие-либо посторонние компоненты. Просто качество соединения с такими разновидностями окажутся не столь высокими, как с созданными по определенным ГОСТам.

Далее нужно обратить внимание на общую массу, которая находится в упаковке. Нейтральный паяльный жир в 20 гр. упаковке является стандартным вариантом, который отлично подходит для частной сферы

Для профессионалов, требуется больший объем, так как если человек привык паять таким флюсом, то назад переходить на канифоль или паяльную кислоту уже не каждый захочет. Здесь уже имеет смысл взять более объемную тару, которая сможет прослужить намного дольше. При должном уровне хранения, материал не портится

упаковке является стандартным вариантом, который отлично подходит для частной сферы. Для профессионалов, требуется больший объем, так как если человек привык паять таким флюсом, то назад переходить на канифоль или паяльную кислоту уже не каждый захочет. Здесь уже имеет смысл взять более объемную тару, которая сможет прослужить намного дольше. При должном уровне хранения, материал не портится.

Определение, состав и свойства

Паяльный жир – вещество, применяемое для улучшения паяльной процедуры, упрощения лужения и снятия оксидной пленки с различных металлических поверхностей. По своей консистенции напоминает обычное жировое вещество природного происхождения, однако отношения к нему никакого не имеет.

Паяльный жир может быть двух видов:

простой по составу нейтральный;
сложный активный.

Каждый из этих видов отличается друг от друга составом и своими свойствами.

Нейтральный жировой флюс

Нейтральный жир производится из смеси стеаринового вещества с канифолью. Именно эти составляющие компоненты позволяют ему растворять оксидную оболочку с места пайки, обеспечивать мягкое и легкое паяние в целом.

Применение нейтрального жира способствует улучшению текучести припойного компонента, что дает возможность ему проникнуть в любую щель и равномерно распределиться по обрабатываемой поверхности. Данное вещество хорошо растворяется в органических растворителях, так что убрать его из поверхности можно даже обычной водой.

Принцип действия этого флюса основан на образовании пленки, препятствующей окислительным процессам в металлах, после полного выгорания под воздействием высоких температур от жала паяльника. При нагревании переходит в жидкое состояние.

Нейтральный паяльный жир на рабочей поверхности

Предназначен он для применения в комбинации с легкоплавким припоем при пайке различных черных и цветных металлов, за исключением алюминия и его сплавов. Идеально подходит для припоя ПОС, которым спаивают медные детали при температуре меньше 300 градусов. Пайка микросхем и плат – рабочая зона этого вида паяльного жира.

Внешний вид трубки с припоем ПОС 61

Жир паяльный нейтральный имеет ряд достоинств:

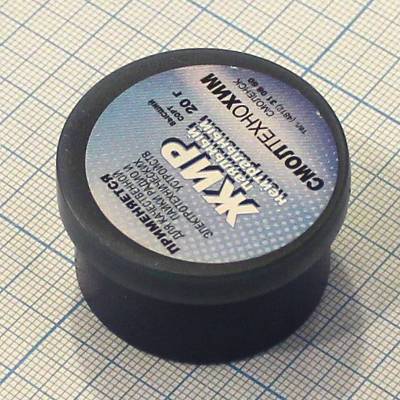

Нейтральный жировой материал в 50-тиграммовой банке от компании Lotfett Felder

Однако этот флюс нейтрального состава имеет и некоторые недостатки:

сложность при пайке ржавых деталей;
твердый остаток, который необходимо после процесса спаивания убирать;
существуют вещества – конкуренты паяльного жира, например, ЛТИ-120 или пастообразный флюс, которыми более удобно производить пайку.

Активный жировой флюс

Активный жир имеет более сложную химическую структуру, так как содержит активные химические соединения. В его состав входят следующие вещества:

вода, прошедшая процедуру деионизации;
вазелин;
парафин;
хлоридная соль аммония – NH4Cl;
хлорид цинка – ZnCl2.

Внешний вид активного жирового материала в банке от компании Rexant

Важно! Так как активный паяльный жир содержит агрессивные вещества, то его не рекомендуется применять для деликатной пайки, например, электронных компонентов, так как возможен процесс разрушения мелких деталей в них. Активный флюс такого состава отлично подходит для спаивания слишком окисленных металлов или тех сплавов, которые трудно поддаются пайке. После паяльного процесса следует удалять остатки этого вещества во избежание прогрессирования коррозийных процессов

После паяльного процесса следует удалять остатки этого вещества во избежание прогрессирования коррозийных процессов

Активный флюс такого состава отлично подходит для спаивания слишком окисленных металлов или тех сплавов, которые трудно поддаются пайке. После паяльного процесса следует удалять остатки этого вещества во избежание прогрессирования коррозийных процессов.

Внимание! Рабочее место должно быть хорошо проветриваемым или с организованным принудительным вентилированием, так как входящие в состав такого флюса вещества имеют высокую степень вредности при воздействии на них высоких температур. Жир паяльный активный обладает нижеследующими положительными сторонами:. Жир паяльный активный обладает нижеследующими положительными сторонами:

Жир паяльный активный обладает нижеследующими положительными сторонами:

обладает лучшими качественными свойствами при пайке элементов из черного или цветного металла – лучше прочих видов флюса, в том числе бура;
легкость смывания остатков обычной водой или другими растворителями природного происхождения;
возможность спаивать поверхности, которые имеют высокую степень окисления;
приемлемая цена;
долгий срок хранения.

Минусов у активного жира мало: вредность выделяемых при пайке веществ и способствование началу коррозии на месте спайки.

Как нейтральный, так и активный жир для пайки можно удалять из обработанной поверхности не только водой, но и специальным веществом для удаления различного рода флюса. Flux-Off – отлично подойдет для этих целей.

Выбор типа флюса жирового нужно основывать только лишь на тех целях, которые преследует пайка.

Средство в виде карандашной тубы для удаления флюса Flux-Off

Определение, состав и свойства

Паяльный жир – вещество, применяемое для улучшения паяльной процедуры, упрощения лужения и снятия оксидной пленки с различных металлических поверхностей. По своей консистенции напоминает обычное жировое вещество природного происхождения, однако отношения к нему никакого не имеет.

Паяльный жир может быть двух видов:

простой по составу нейтральный;
сложный активный.

Каждый из этих видов отличается друг от друга составом и своими свойствами.

Нейтральный жировой флюс

Нейтральный жир производится из смеси стеаринового вещества с канифолью. Именно эти составляющие компоненты позволяют ему растворять оксидную оболочку с места пайки, обеспечивать мягкое и легкое паяние в целом.

Применение нейтрального жира способствует улучшению текучести припойного компонента, что дает возможность ему проникнуть в любую щель и равномерно распределиться по обрабатываемой поверхности. Данное вещество хорошо растворяется в органических растворителях, так что убрать его из поверхности можно даже обычной водой.

Принцип действия этого флюса основан на образовании пленки, препятствующей окислительным процессам в металлах, после полного выгорания под воздействием высоких температур от жала паяльника. При нагревании переходит в жидкое состояние.

Нейтральный паяльный жир на рабочей поверхности

Предназначен он для применения в комбинации с легкоплавким припоем при пайке различных черных и цветных металлов, за исключением алюминия и его сплавов. Идеально подходит для припоя ПОС, которым спаивают медные детали при температуре меньше 300 градусов. Пайка микросхем и плат – рабочая зона этого вида паяльного жира.

Внешний вид трубки с припоем ПОС 61

Жир паяльный нейтральный имеет ряд достоинств:

Нейтральный жировой материал в 50-тиграммовой банке от компании Lotfett Felder

Однако этот флюс нейтрального состава имеет и некоторые недостатки:

сложность при пайке ржавых деталей;
твердый остаток, который необходимо после процесса спаивания убирать;
существуют вещества – конкуренты паяльного жира, например, ЛТИ-120 или пастообразный флюс, которыми более удобно производить пайку.

Активный жировой флюс

Активный жир имеет более сложную химическую структуру, так как содержит активные химические соединения. В его состав входят следующие вещества:

вода, прошедшая процедуру деионизации;
вазелин;
парафин;
хлоридная соль аммония – NH4Cl;
хлорид цинка – ZnCl2.

Внешний вид активного жирового материала в банке от компании Rexant

Важно! Так как активный паяльный жир содержит агрессивные вещества, то его не рекомендуется применять для деликатной пайки, например, электронных компонентов, так как возможен процесс разрушения мелких деталей в них. Активный флюс такого состава отлично подходит для спаивания слишком окисленных металлов или тех сплавов, которые трудно поддаются пайке

После паяльного процесса следует удалять остатки этого вещества во избежание прогрессирования коррозийных процессов

Активный флюс такого состава отлично подходит для спаивания слишком окисленных металлов или тех сплавов, которые трудно поддаются пайке. После паяльного процесса следует удалять остатки этого вещества во избежание прогрессирования коррозийных процессов.

Внимание! Рабочее место должно быть хорошо проветриваемым или с организованным принудительным вентилированием, так как входящие в состав такого флюса вещества имеют высокую степень вредности при воздействии на них высоких температур. Жир паяльный активный обладает нижеследующими положительными сторонами:

Жир паяльный активный обладает нижеследующими положительными сторонами:

обладает лучшими качественными свойствами при пайке элементов из черного или цветного металла – лучше прочих видов флюса, в том числе бура;
легкость смывания остатков обычной водой или другими растворителями природного происхождения;
возможность спаивать поверхности, которые имеют высокую степень окисления;
приемлемая цена;
долгий срок хранения.

Минусов у активного жира мало: вредность выделяемых при пайке веществ и способствование началу коррозии на месте спайки.

Как нейтральный, так и активный жир для пайки можно удалять из обработанной поверхности не только водой, но и специальным веществом для удаления различного рода флюса. Flux-Off – отлично подойдет для этих целей.

Выбор типа флюса жирового нужно основывать только лишь на тех целях, которые преследует пайка.

Средство в виде карандашной тубы для удаления флюса Flux-Off

Рецепты приготовления

Иногда, при ремонте электроприборов в домашних условиях, возникает крайняя необходимость в создании паяльной смеси своими руками. Сам процесс изготовления не требуется больших усилий и средств, главное иметь в наличии нужный материал и соблюдать последовательность действий.

Для получения нейтрального паяльного жира, необходимо канифоль поместить в емкость, довести до стадии расплавления. Затем, помешивая, добавить стеарин. Во время остывания массы можно определить ее вязкость. При быстром затвердении жира процедуру повторяют, добавляя стеарин до получения нужной консистенции.

Приготовление активной смеси в домашних условиях является процессом непростым, требующим точного процентного соотношения всех компонентов. Для жира необходимо:

воды – 2%;
технического вазелина – 10%;
хлористого цинка – 10%;
пасты ГОИ 54 – 78%.
