Паяльник своими руками

Изготовление импульсного микросхемного паяльника

Для изготовления паяльника, которым можно выпаивать и впаивать в печатные платы микросхемы и другие электронные компоненты, отличающиеся особой чувствительностью к перегреву, в конструкцию устройства добавляют специально переделанный резистор, играющий роль защитного устройства. Хорошо подойдет резистор типа МЛТ сопротивлением 8 ом и рассеиваемой мощностью 0,5-2 ватта

Паяльник для микросхем своими руками

Кроме того, потребуется:

  • Полоска двухстороннего фольгированного текстолита 10Х30 миллиметров.
  • Кусок стальной проволоки толщиной 0,8 мм.
  • Медная проволока для жала.
  • Корпус шариковой ручки.
  • Импульсный блок питания 12-15 вольт 1 ампер.

Последовательность изготовления следующая:

  1. Снять лакокрасочное покрытие с резистора, нагрев его в муфельной печи или газовой горелкой.
  2. надфилем или лобзиком отпилить один из выводов .
  3. просверлить в этом месте отверстие диаметром 1,1 мм, достигнув внутренней полости. Второй вывод следует подключить к источнику питания, он же будет крепить устройство к ручке.
  4. Расширить отверстие в корпусе сопротивления на конус так, чтобы исключить контакт жала и внутренних стенок резистора, к этому месту надо будет припаять второй провод к блоку питания.
  5. Стальную проволоку надо согнуть пополам, выгнуть в месте сгиба кольцо по диаметру резистора (должно садиться очень плотно) и загнуть его под прямым углом.
  6. Кольцо залудить, надеть на резистор и припаять так, чтобы концы стальной проволоки были направлены в одну сторону с оставшимся выводом.
  7. Из полоски текстолита вырезать плату таким образом, чтобы на широкой части с разных сторон было две контактные площадки для припаивания концов проволоки и второго вывода резистора соответственно, средняя должна плотно входить в корпус ручки, а узкая — иметь контактные площадки для подпайки проводов от блока питания.
  8. Припаять концы проволоки и вывод сопротивления к плате, с дугой стороны припаять провода от блока питания
  9. В отверстие резистора плотно вставить кусочек термостойкого изолятора (той же керамики, например), чтобы исключит контакт жала со вторым выводом.
  10. Вставить медное жало в отверстие. Жалу можно придать любую удобную для пайки форму, изогнуть, сплющить, заточить и т.д.
  11. Пропустить провода через корпус ручки, вставить в него плату и подсоединить провода к блоку питания.

Устройство паяльника для микросхем

Работа таким импульсным микросхемным паяльником, сделанным своими руками, безопасна для микросхем и не утомляет руку.

Из шариковой ручки

Сделать мини-паяльник дома своими руками можно, используя и обыкновенную шариковую ручку. Но это, конечно, не единственный материал, который понадобится.

Процесс изготовления такого мини-паяльника тоже предполагает применение резистора МЛТ. От него отрезают ножку, и в появившейся в результате этого чашечке высверливают отверстие диаметром 1 мм.

В резисторе советского производства (точнее говоря, в его керамическом корпусе) уже есть готовое сквозное отверстие приблизительно такого же диаметра, и именно в него нужно вставить медное жало паяльника.

На следующем этапе нужно взять приготовленную заранее проволоку и загнуть в кольцо. Ещё один важный элемент в этой конструкции — маленькая прямоугольная плата из текстолита. К ней нужно припаять провода, а кольцо из проволоки следует припаять к резистору. После этого жало нужно установить в подготовленное отверстие.

Затем мастер должен положить изоляционную прокладку вокруг нагревающихся частей будущего инструмента. Для стабильной работы их изоляция должна быть надежной. А провода в свою очередь должны обладать температурным запасом, чтобы не перегреваться. И только после обеспечения качественной термоизоляции инструмент можно поместить в пластиковый корпус шариковой ручки.

С помощью такого устройства вполне реально паять различные микросхемы с шагом 0,5 мм или меньше. При этом для работы, как и в случае с обыкновенным паяльником, понадобится припой и флюс. Кроме того, периодически жало самодельного мини-паяльника необходимо зачищать или менять.

Схема сборки импульсного устройства для пайки

Подобный вариант сборки – это импульсный прибор. Этот тип отличается тем, что его нагрев происходит очень быстро. После включения в сеть кончик нагревается примерно за 5 секунд. Степень его нагрева такая сильная, что им сразу можно плавить олово.

Необходимые составляющие для сборки такого паяльника в домашних условиях:

• медный кабель 0,2 см;

• небольшой рабочий трансформатор;

• преобразователь от лампы дневного света с мощностью 30–40 Ватт.

Сама схема представлена ниже:

Все, что указано на схеме левее трансформатора TR1, входит в состав преобразователя дневной лампы, поэтому разбирать и переделывать его не потребуется.

Если трансформатора у вас не оказалось, то изготавливаем его собственноручно. Берем ферритовое кольцо от старого использованного трансформатора. Следует учитывать, что размер кольца должен быть достаточным, чтобы произвести намотку. Производим намотку следующим образом:

  • 100-200 витков из проволоки 0,5 мм
  • виток из проволоки 0,3 см

Непосредственно к вторичной обмотке закрепляется кончик устройства.

Для корпуса подойдет небольшая пластмассовая коробочка. Следите за тем, чтобы жало не соприкасалось с плавкими элементами.

Это три самых простых способа, как сделать паяльник своими руками.

Достоинства и недостатки

Подобрав необходимые детали на рынке, или разобрав другие устройства, обладая минимальными навыками в радиоделе, можно собрать такой паяльник своими руками, добавив в свой арсенал инструмент, который будет выгодно отличаться по таким параметрам:

  • Экономичность – электроэнергия не используется при простое инструмента;
  • Безопасность — в нерабочем состоянии жало всегда холодное , что исключает ожоги кожи, возгорания предметов и проплавление изоляции сетевого шнура при случайном прикосновении;
  • Удобство в ремонте – отсутствие нагревательного элемента исключает его перегорание, а изготовление и замена жала намного проще, чем у обычного паяльника, где оно часто застревает.

К недостаткам следует отнести изрядные габариты и ощутимый вес, что требует приложения некоторых физических усилий и вызывает усталость руки после продолжительной работы. Поэтому многие радиолюбители разделяют электронную схему и импульсный трансформатор, делая инструмент легче.

Электронная схема и импульсный трансформатор разделены

Отделенный от схемы трансформатор

Данная идея родилась, после того, как один хороший друг сделал аналогичный паяльник, где был использован ЭТ (электронный трансформатор) для питания галогенных ламп на 12 Вольт. По сути, я ничего нового не придумал, а только собрал аналогичный паяльник с применением более компактного и маломощного электронного трансформатора на 50 ватт. В отличии от ЭТ высокой мощности, трансформатор выполнен на Ш-образном сердечнике, намотать нужную обмотку очень неудобно, поэтому для начала нужно выпаять и разобрать трансформатор.

Обмотка на 12 Вольт состоит из 8-10 витков провода 0,8-1мм, нам нужно отмотать эту обмотку и мотать новую.

Силовая обмотка состоит всего из одного витка, намотка делается шиной с сечением 5-6 мм. В моем случае в качестве шины использовался экран от телевизионного кабеля.

После намотки обмотке нужно предать некую стойкость. Для этого с боковых сторон сердечника вставлены кусочки картона. Ранее у меня имелся немецкий паяльник в виде пистолета. Основа работы такого паяльника та же, что и у импульсного, только в нем применен сетевой трансформатор. Работать этим паяльником крайне неудобно из-за большого веса, а при долговременном включении трансформатор перегревается очень сильно (однажды даже перегорела сетевая обмотка, пришлось мотать самому).

В нашей же схеме нет таких недостатков, даже без теплоотводов тепловыделение на ключах незначительное. Концы шины попросту запаяны к держателю жала, тепловыделения тут практически нет, значит припой будет держаться.

Плату электронного трансформатора укрепил с помощью обычного силикона, никаких дополнительных примочек и приспособлений не использовал. Схема таких ЭТ стандартная — полумостовой инвертор, в отличии от схем производителя Taschibra, этот блок достаточно стабилен, тут нет отдельного трансформатора ОС, а базовые обмотки ключей намотаны на основном трансформаторе. Схему смотрим ниже.

В ходе работы обмотка не греется, но при долговременном включение теплота передается от жала к обмотке.

Паяльник получился достаточно легким, жало греется всего за 5-6 секунд.Его можно использовать для монтажных работ, но для более масштабных дел (лужение плат и т.п.) такой паяльник не самый лучший вариант.

Список радиоэлементов

ОбозначениеТипНоминалКоличествоПримечаниеМагазинМой блокнот
VT1, VT2Биполярный транзистор MJE130032Поиск в Чип и ДипВ блокнот
Выпрямительный диод 1N40074Поиск в Чип и ДипВ блокнот
VD1, VD2Выпрямительный диод

Паяльник своими руками является неплохой альтернативой дорогим магазинным аналогам. Правильно сконструированное изделие справится со всеми задачами, с которыми вы можете столкнуться в повседневной жизнедеятельности (восстановление отлетевших контактов, пайка проводов при их удлинении и т.п.).

Рисунок 1. Схема устройства простого паяльника.

На современном рынке электроинструментов паяльники представлены в широком ассортименте. Это могут быть как отечественные, так и зарубежные модели, которые отличаются между собой не только стоимостью, но также конструкцией и принципом действия. Поэтому, перед тем как приступить к сборке самодельного паяльника, необходимо рассмотреть классификацию данного инструмента и разобраться в принципе функционирования каждого вида. Обладая этими знаниями, вы сможете смастерить функциональное изделие, с которым будет работать не только удобно, но и безопасно.

Паяльник на 220 вольт на резисторе

Вариант с напряжением 220 В, в первую очередь, хорош тем, что не требует поиска блока питания. При этом в зависимости от конкретных нужд его мощность можно сделать разной, что позволяет создать электропаяльник своими руками как для пайки мелкой техники, так и молотковый для запайки баков, кастрюль и прочей металлической утвари.

Для начала нужно приготовить части, которые потребуются в процессе изготовления паяльника:

  • Прут из красной меди, так как она имеет отличную теплопроводность. Причём толщина прута выбирается исходя из расчёта мощности изделия.
  • Резистор, расчёт которого также производится на основании необходимой мощности конечного продукта.
  • Силикатный клей.
  • Асбестовая нить.
  • Провода, часть из которых должна быть термостойкими.
  • Металлическая трубка.
  • Ручка или её подобие из материала, плохо проводящего тепло.

Здесь стоит вспомнить школьный курс физики, а в частности формулу мощности и закон Ома. Для упрощения расчёта предполагается взять за пример резистор на 100 Ом. Учитывая, что ток будет 2,2 А, при использовании подобного резистора паяльник станет потреблять 484 ватта, а это, конечно, чересчур много. Следовательно, необходимо напряжение снизить. Поможет в этом гасящее сопротивление на 300 Ом и конденсатор 10 мкФ до 300 В. Таким образом получится в четыре раза снизить ток, т. е. примерно до 0,5 ампера, что позволит получить напряжение на резисторе в 55 В.

Когда необходимые расчёты выполнены, можно перейти непосредственно к решению вопроса как сделать паяльник в домашних условиях, т. е. к его механической сборке.

Здесь главное правильно расположить жало в резисторе. Для того чтобы надёжно его зафиксировать и уменьшить зазор между медным прутом и резистором, следует залить его силикатным клеем. Это также поможет защитить деталь от вероятности появления в процессе работы трещин.

Для усиления изоляции в местах соединения проводов и нагревательного элемента лучше дополнительно намотать асбестовую нить. Нелишним будет использование для этих целей дополнительно и керамической втулки. Всё это сделает самодельный паяльник более безопасным и надёжным.

Теперь остаётся полученную конструкцию поместить в подходящую железную трубку, на которую насаживается ручка из дерева или текстолита. В отверстие ручки пропускается провод как в классическом паяльнике для подключения к сети питания.

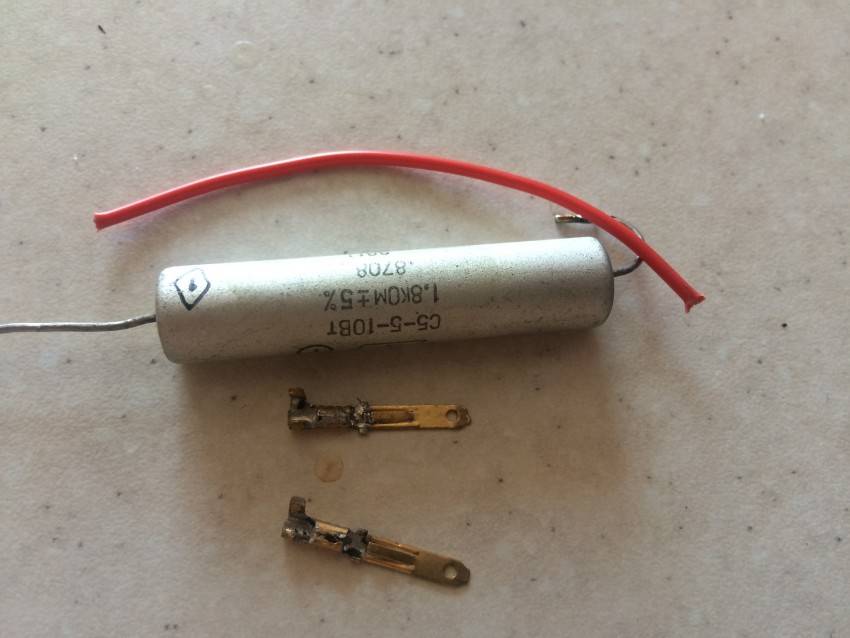

Паяльник из проволочного резистора

Кроме резисторов марки ПЭВ можно собрать паяльник из проволочного резистора. применяться резисторы типа МЛТ. При выборе резистора можно произвести расчёт будущей мощности самодельного паяльника. Например, используя стандартный источник питания 12В и ток примерно 2,5А получается паяльник мощностью 30 Вт. Уменьшая напряжение, можно понизить мощность до требуемой мощности. Например, при тех же параметрах цепи, но напряжении 5В мощность будет составлять 12,5 Ватт. Этот расчёт показывает, что на выходе получается низковольтный паяльник, собранный своими руками. Таким образом, можно собрать миниатюрный паяльник из непроволочного резистора.

Паяльник для микросхем из резистора МЛТ-0,5

Такой паяльник в домашних условиях монтируется достаточно легко. Если всё сделано верно, паяльник из резистора, собранный своими руками прослужит достаточно долго. Данная методика обычно применяется для сбора миниатюрного паяльника из непроволочного резистора.

Интерес представляет самодельная конструкция так называемого импульсного паяльника. К её реализации следует приступить в том случае, если имеется опыт чтения электрических схем, опыт работы по их монтажу и настройке. Достоинством такого паяльника является высокая скорость нагрева (она составляет 5 секунд). Для реализации этой конструкции можно использовать импульсный блок питания, который применяется в лампах дневного света.

Особое внимание следует уделить области применения. Какие радиодетали планируется паять

Если это будут микросхемы или полевые транзисторы необходимо обязательно предусмотреть возможность заземления жала. Это позволит снимать электростатический заряд и не приведёт к пробою полупроводниковых переходов.

Необходимый материал

Для изготовления самодельного паяльника потребуются следующие материалы:

  • прут из красной меди (этот материал характеризуется высокой теплопроводностью, толщина прута зависит от требуемой мощности изделия), чаще всего выбирают проволоку диаметром 1,5 мм и длиной 40 мм;
  • медная фольга;
  • резистор (должен соответствовать нужной мощности паяльника);
  • нихромовая проволока 0,2 мм (длина примерно 35 см);
  • силикатный клей (жидкое стекло);
  • тальк (смешивается с силикатным клеем для получения изоляционного слоя);
  • асбестовая нить;
  • провода (они должны соответствовать мощности изделия, причем некоторые из них должны быть термостойкими);
  • металлическая трубка, которая будет выполнять функцию корпуса;
  • ручка или любое подобное изделие из материала с низкой теплопроводностью.

Расчеты количества материала и его параметров нужно выполнять на основании выбранной мощности.

Кроме указанных материалов, потребуется стандартный набор инструментов:

источник тепла (это может быть печь, неважно, электрическая или газовая);
кусачки;
пинцет;
плоскогубцы;
напильник;
шпатель (или подобный деревянный или пластиковый предмет);
ветошь (ее потребуется много) для удаления изолирующей смеси.

Принцип работы электрического паяльника

При включении паяльника в электрическую сеть, ток проходит через нихромовую спираль и нагревает её. Выделяющееся при этом тепло передаётся медному стержню. Стержень может нагреваться до температуры 300 — 350 С. Разогретый медный стержень («жало» паяльника) расплавляет припой и нагревает спаиваемые детали.

Электрические паяльники различаются по мощности и типу нагревательного элемента. Для пайки и лужения деталей большого размера, металлических листов и проводов с большим сечением необходимы паяльники с толстым «жалом» и мощностью не менее 80 — 100 Вт. Электрические паяльники, имеющие мощность нагревательного элемента от 40 до 80 Вт, применяются в радиоэлектронике и хорошо подходят для мелкого ремонта электрооборудования. Маломощные паяльники (20 — 40 Вт) с тонким «жалом» применяются для пайки очень мелких деталей, чувствительных к статическому напряжению (например, электронных компонентов).

кликер для adsense

Сегодня наиболее распространены электрические паяльники со спиральным нагревателем — ЭПСН. Нагреватель (нагревательный элемент) состоит их из керамической или слюдяной трубки, на которую намотана нихромовая спираль. Данные паяльники являются наиболее надёжными и долговечными в эксплуатации. Они прекрасно подходят для тех случаев, когда паять приходится не так часто.

Так же сейчас выпускаются электрические паяльники с керамическим нагревателем. Как показывает практика их применения, они очень капризны. Нагревательный элемент состоит из тонкой узкой керамической пластины, внутри которой находится спираль из очень тонкой по сечению нихромовой проволоки. При попадании на такой паяльник (вернее, на нагревательный элемент) жидкости, при его неудачном падении или сильной деформации, тонкая проволока спирали рвётся и паяльник уже не подлежит даже ремонту.

Если вы занимаетесь пайкой достаточно часто, то здесь простыми электрическими паяльниками не обойтись. Вам просто будет необходимо обзавестись либо набором паяльников различной мощности и со сменными «жалами», либо купить электрическую паяльную станцию. Паяльная станция оснащена регулятором температуры нагрева «жала», автоматическим поддержанием заданной температуры, удобной подставкой под паяльник, ванной для очистной губки, антистатической защитой и некоторыми другими дополнительными возможностями.

При пайке и работе с электрическим паяльником необходимо помнить о правилах эксплуатации паяльного оборудования и техники безопасности. При правильном использовании и бережном обращении любое паяльное оборудование будет служить долго, а выполненные работы будут отмечены высоким качеством.

Обсудить интересующие вас вопросы по данной теме можно на нашем Форуме.

Основы пайки феном

Прежде, чем начать проектировать самодельный паяльный фен, следует ознакомиться с основными методами использования данного инструмента.

Чертеж паяльного фена.

Термофен для пайки, как правило, может понадобиться в таких случаях:

  1. Пайка очень маленьких деталей в SMD корпусах.
    Большинство мелких радиодеталей не поддаются пайке паяльником. Для монтажа подобных компонентов необходимо залудить место посадки, смазать его флюсом и расположить микросхему. После этого можно смело начать нагрев монтажных контактов при помощи фена, до того момента пока припой под компонентом не расплавится, и он не сядет на печатную плату.
  2. Отсутствие свободного места для использования паяльника.
    При очень плотной компоновке элементов на печатной плате использование паяльника существенно затруднено. В этом случае термофен – это лучший вариант для радиолюбителя.
  3. Ремонтные работы, связанные с мобильными телефонами или планшетными компьютерами.
    Большинство современный гаджетов практически невозможно разобрать без использования термофена. Например, замена экрана на любом телефоне требует предварительного прогрева старой матрицы при помощи термофена. Серьезный нагрев нейтрализует клей и позволяет отделить экран от корпуса устройства.
  4. Снятие BGA чипов с посадочных площадок.
    Работы по реболу и прогреву современных видеочипов производятся при помощи паяльного термофена.

Управление температурой и плотностью потока воздуха, как правило, осуществляется при помощи кнопок на термофене.

Процесс пайки

  • нанесение припоя или паяльной пасты на место предполагаемого монтажа;
  • установка микросхемы на посадочное место;
  • прогрев монтажных контактов при помощи паяльного термофена.

Для того, чтобы обезопасить близлежащие компоненты от нагрева, следует наложить на них специальные экраны из алюминиевой фольги.

После проведения работ следует проверить качество пропая всех контактов при помощи иголки.

Демонтаж элемента при помощи фена еще проще. Для снятие неисправной микросхемы необходимо:

  • равномерно прогреть все контакты;
  • аккуратно снять элемент при помощи пинцета или присоски.

Во время нагрева поверхности при помощи термофена необходимо совершать круговые движения. Такая методика позволяет избежать локального перегрева платы и нарушения ее геометрии.

Маломощный минипаяльник из ручки

Довольно часто использование мощных моделей неудобно и нецелесообразно. Особенное это касается работ, проводимых при ремонте мелкой бытовой техники, пайки smd и других чувствительных к высоким температурам элементов. В таких случаях очень кстати пригодится низковольтный, небольшой, лёгкий и удобный паяльник с тонким жалом. И здесь нелишним будет знать, как сделать мини паяльник своими руками, ведь предполагаемые затраты в таком случае будут куда меньше, нежели в случае покупки заводской модели.

Как обычно, всё начинается с подготовки деталей и частей, который потребуются в процессе работы.

  • Медная проволока диаметром около 1 миллиметра.
  • Ненужная шариковая ручка, исполняющая роль корпуса.
  • Небольшой кусок текстолита размерами 30 на 10 миллиметров.
  • Немного стальной проволоки диаметром 0,8 миллиметра.
  • Так как паяльник из резистора, то используется резистор на 5–10 Ом.

Первым делом подготавливается сам резистор. Для этого необходимо очистить его от краски. Сделать это можно по-разному: просто соскрести её ножом, подключить питание и дать прогреться, после чего снять краску или стереть её растворителем. После этого удаляется одна из ножек, а в этом месте аккуратно высверливается отверстие сверлом в 1 мм, как раз чтобы вошла подготовленная медная проволока

При этом особое внимание стоит обращать на то, чтобы она не касалась корпуса резистора. Поэтому стоит отверстие обработать чуть большим сверлом – раззенковать. На обрабатываемой стороне резистора, на самой чашечке, делается небольшой пропил, куда впоследствии должна лечь петля токовода

Его же делают из стальной проволоки, изогнув таким образом, чтобы получилась петля, которая и будет ложиться в выпиленную канавку-пропил

На обрабатываемой стороне резистора, на самой чашечке, делается небольшой пропил, куда впоследствии должна лечь петля токовода. Его же делают из стальной проволоки, изогнув таким образом, чтобы получилась петля, которая и будет ложиться в выпиленную канавку-пропил.

Теперь берётся кусочек текстолита, которые выпиливается таким образом, чтобы один его конец хорошо входил в корпус шариковой ручки. Здесь же с двух сторон напаиваются контакты, к которым впоследствии будут подсоединены питающие провода. Другая сторона текстолитовой пластины делается чуть шире, чтобы не входить в корпус ручки. Здесь также напаиваются контакты, к которым будут подсоединяться токоведущие части от резистора. Внешне полученная заготовка напоминает своеобразную букву «Т» примерно как на рисунке:

Теперь все детали нужно собрать. Проволока с петлёй размещается в соответствующий паз на транзисторе, её концы припаиваются к контактам на текстолитовой пластинке.

В отверстие транзистора вставляют медное жало. При этом нелишним будет сделать защиту из слюды или подобного материала, чтобы в процессе нагрева жала, не повредился сам резистор.

В корпус от шариковой ручки пропускают провода, которые припаивают к контактам с тонкой стороны текстолитовой пластинки – это будет питание. Саму же пластинку после этого также располагают в корпусе ручки.

Как можно заметить, имея минимальное количество материалов, которые без труда найдутся практически в каждом доме, можно сделать отличный и безопасный самодельный паяльник на 12 вольт, не обладая высокими познаниями в электрике и электронике.

Устройство паяльника

Паяльник представляет собой стержень из красной меди, который нагревается спиралью из нихрома до температуры плавления припоя. Стержень паяльника делается из меди благодаря высокой ее теплопроводности. Ведь при пайке нужно быстро передать жалу паяльника от нагревательного элемента тепло. Конец стержня имеет клиновидную форму, является рабочей частью паяльника и называется жалом. Стержень вставляется в стальную трубку, обернутую слюдой или стеклотканью. На слюду намотана нихромовая проволока, которая служит нагревательным элементом.

Поверх нихрома намотан слой слюды или асбеста, служащий для снижения потерь тепла и электрической изоляции спирали из нихрома от металлического корпуса паяльника.

Концы нихромовой спирали соединены с медными проводниками электрического шнура с вилкой на конце. Для обеспечения надежности этого соединения концы нихромовой спирали согнуты и сложены вдвое, что снижает нагрев в месте соединения с медным проводом. В дополнение соединение обжато металлической пластинкой, лучше всего обжим делать из алюминиевой пластины, которая имеет высокую теплопроводность и будет эффективнее отводить тепло от места соединения. Для электрической изоляции на место соединения надевают трубки из термостойкого изоляционного материала, стеклоткани или слюды.

Медный стержень и нихромовая спираль закрывается металлическим корпусом, состоящим из двух половинок или сплошной трубки, как на фотографии. Корпус паяльника на трубке фиксируется накидными колечками. На трубку, для защиты руки человека от ожога, насаживается ручка из плохо провидящего тепло материала, дерева или термостойкой пластмассы.

При вставлении вилки паяльника в розетку электрический ток поступает на нихромовый нагревательный элемент, который нагревается и передает тепло медному стержню. Паяльник готов к пайке.

Маломощные транзисторы, диоды, резисторы, конденсаторы, микросхемы и тонкие провода паяют паяльником мощностью 12 Вт. Паяльники 40 и 60 Вт служат для пайки мощных и крупногабаритных радиодеталей, толстых проводов и небольших деталей. Для пайки крупных деталей, например, теплообменников газовой колонки, потребуется уже паяльник мощностью сто и более Вт.

Способ №3 Мощный импульсный паяльник

Такой паяльник не подойдет новичку, так как для его создания требуются базовые знания в электротехнике и навыки чтения электрических схем. За основу для изготовления этого агрегата берется импульсный блок питания от галогенных светильников. Хорошо будет получить и схему этого устройства, в рассматриваемом примере она имеет такой вид, хотя может быть и любая другая, в зависимости от модели блока для паяльника:


Рис. 11: схема блока питания для импульсного паяльника

Принцип действия импульсного паяльника заключается в закорачивании вторичной обмотки трансформатора Т2 для получения максимального нагрева жала. Для этого применяется самодельная обмотка с одним витком и закороткой из более тонкой проволоки под наконечник.

Для изготовления паяльника вам понадобится блок от галогенного светильника, корпус (в данном случае используется пистолет из детской игрушки), медная проволока диаметром 6мм и проволока диаметром 1мм, керамические предохранители, болты для фиксации деталей паяльника, кнопка и шнур питания с вилкой. Из инструмента вам понадобятся пассатижи, отвертка, метчик и ножовка.

Процесс изготовления импульсного паяльника состоит из следующих этапов:

Снимите крышку с блока питания от галогенного светильника, будьте аккуратны, чтобы не повредить внутренние элементы, места пайки и детали. Рис. 12: снимите крышку с блока питания

С трансформатора удалите низковольтную обмотку, представленную несколькими витками медной проволоки. Рис. 13: удалите низковольтную обмотку

Примерьте плату в заготовленный корпус и определите наиболее выгодный способ расположения. Заметьте, что нагревательный элемент будет сильно греться, поэтому под ним никакие элементы лучше не оставлять, куда безопаснее перенести их подальше, разделив плату.
Аккуратно разделите плату и на две части, для безопасности деталей их можно удалить на время распила, если под рукой имеется хоть какой-то паяльник

В противном случае придется соблюдать предельную осторожность. Рис

14: обрежьте плату

Подключите к плате кнопку и шнур питания.
В катушку с высоковольтной обмоткой трансформатора проденьте медную проволоку толщиной 6мм и согните при помощи пассатижей вокруг катушки, как показано на рисунке. Рис. 15: проденьте медную проволоку в катушку

На выводы нагревательного элемента наденьте части керамической рубашки предохранителя, они должны предохранять пластиковый корпус паяльника от высокой температуры. Рис. 16: наденьте куски керамической рубашки

Концы нагревателя расплющите, и сделайте отверстия при помощи метчика под фиксаторные болты. Рис. 17: нарежьте резьбу

Закоротите теплоприемник медной проволокой диаметром в 1 мм. Если при первом включении этот проводник перегреется и перегорит из-за слишком большой температуры жала, его нужно будет заменить более толстым в 1,5 или 2 мм. Если нагрев будет слабым, установите более тонкую проволоку в 0,5 мм.

У вас получился один из самых мощных паяльников, работающих от сети 220В – он запросто может выпаять детали с мощными ножками, соединять контакты силовой цепи и т.д.


Рис. 18: готовый импульсный паяльник

Но назвать этот паяльник одноразовым нельзя, поскольку собирается он целенаправленно и требует серьезных усилий для создания. Также желательно иметь хоть какой-то рабочий паяльник при его изготовлении, это значительно упростит работу по разделению платы.

Более подробная статья про изготовление импульсный паяльник:

Что происходит при первичном включении: некоторые нюансы, которые нужно учесть

Когда готовый паяльник с питанием от 12 В впервые включается в сеть, и нихром раскаляется, стеклоткань под ним начинает сильно дымить. Этого не следует пугаться – изоляционный слой не сможет прогореть. Упомянул я об этом потому, что один из «мастеров» пытался мне высказать, что паяльник, собранный по моему методу, неработоспособен. А такой вывод он сделал только на основании возникновения дыма после первичной подачи питания на нагреватель.

Спустя буквально минуту, стеклоткань перестанет дымить. Немного подождав, можно попробовать расплавить припой. И вот тут есть ещё один нюанс. Если мощности паяльника недостаточно, чтобы расплавить толстый пруток олова, это не значит, что изготовленный паяльник неработоспособен. Для подобного материала требуются большие мощности и температуры. Стоит взять в качестве припоя тонкую оловянную проволоку. С ней работа пойдёт веселее.

Предлагаю посмотреть несколько фотопримеров работы с новым паяльником.

Тонкая оловянная проволока – вот, что нужноОблудить провода такой паяльник сможет без проблемГотовая спайка – не хуже, чем заводским устройством

Устройство из резистора

Подготовьте:

  • резистор;
  • медную проволоку – 2 отрезка;
  • деревянный брусок.

Как следует из названия, основа данного вида паяльника – резистор. Оптимально выбрать продукцию отечественного производства. Такое изделие будет качественнее китайского аналога. Брусок требуется для изготовления ручки. Медные провода обязаны быть изолированными.

Вот порядок действий:

  • Зачистите провода от краски.
  • Сделайте из зачищенного конца провода петлю и наденьте ее на край резистора.
  • Второй конец припаяйте с другой стороны.
  • Сделайте из провода закрутку небольшого размера и прикрутите ее к деревянному бруску. В результате жало должно выступать максимум на 1 см, а конец резистора — на 2,5 см. Паяльник готов!

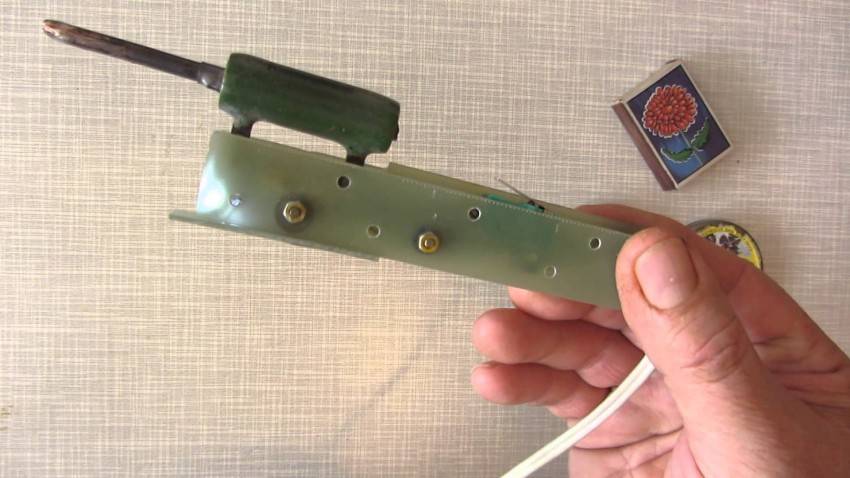

Паяльник из керамического резистора С5-35В

Керамический терморезистор обладает следующими свойствами:

  1. способность выдерживать повышенную температуру;
  2. мощностью от 2 до 160 Ватт;
  3. изготавливается из жаростойкой керамики.

Эти свойства позволяют применять его как один из основных элементов для изготовления паяльного прибора. Он может использоваться при ремонте автомобиля или других работ в гараже. Главное преимущество в том, что он может питаться от прикуривателя или 12-вольтового аккумулятора.

https://youtube.com/watch?v=yFHqd2w1ZE0

С одной стороны высверливаем отверстие под наконечник. С другой стороны наворачиваем резьбу под стопорную гайку. К гайке крепим рукоятку. К контактам резистора подключаем провода для питания от аккумулятора или прикуривателя.

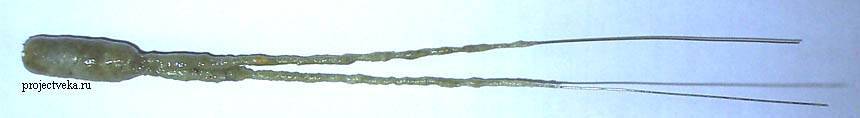

Изготовление выводов нагревателя

Непосредственное соединение концов высокоомной проволоки и электрического шнура, подводящего питающее напряжение к нагревателю, не является хорошим техническим решением. Если это сделать возле нагревателя, то место соединения будет подвергаться воздействию высокой температуры и быстро разрушится. Если это сделать внутри ручки, где попрохладнее, то такое соединение, хотя и дольше прослужит, но тоже разрушится. Да к тому же ещё концы высокоомной проволоки будут выделять ненужное тепло на всём протяжении от нагревателя до ручки. Разумный выход – использование промежуточного звена из металла, хорошо переносящего высокую температуру и, при этом, имеющего невысокое удельное сопротивление. На эту роль вполне годится сталь.

Для изготовления выводов нагревателя я использовал в своём паяльнике два отрезка стальной проволоки. Учитывая высокую температуру, паять здесь не имеет смысла. Соединение выполнено посредством накручивания одной проволоки на другую. Но простое скручивание ненадёжно. Для увеличения надёжности соединения обжаты жестяными трубочками, которые изготовлены точно так же, как и основание нагревателя – сворачиванием жестяного прямоугольника на оправке. Но здесь лучше, чтобы края жестяной полоски смыкались с некоторым нахлёстом. В качестве оправки можно использовать иголку подходящей толщины. При правильно подобранном диаметре готовая трубочка надевается на место соединения с некоторым трением. Далее каждая надетая трубочка сжимается пассатижами, слегка расплющивается, что в итоге обеспечивает высокую прочность соединения.

Следующий шаг – изоляция полученных выводов. Для этого использованы те же материалы – асбест и силикатный клей. На этом этапе необходимо исключить всякую возможность замыкания выводов нагревателя. Особенно это касается мест соединения, обжатых жестяными трубочками, так как эти места значительно толще. Стальные выводы нагревателя покрыты изолирующим композитом до того места, где они соединяются с медными жилами электрического шнура внутри ручки.

Далее готовый нагреватель был тщательно просушен. Сушить нагреватель паяльника можно, просто положив его куда-нибудь и забыв надолго о его существовании, или подав небольшое напряжение на его выводы для ускорения сушки. Во втором случае следует помнить о том, что слишком высокое напряжение может вызвать рост температуры до такого значения, при котором начнётся кипение силикатного клея. Пока клей не просохнет полностью, нельзя доводить температуру до точки кипения, иначе это приведёт к различным вспучиваниям и деформации изделия, что в итоге может испортить всю работу. Неровности на поверхности высушенного нагревателя можно устранить при помощи напильника и наждачной бумаги, приведя форму изделия к цилиндрической.

Измеряя сопротивление между основанием нагревателя и его выводами, можно в какой-то степени судить о завершении сушки. В моём случае это сопротивление после тщательной просушки нагревателя составляло 20-30 кОм. К этому времени опасности вскипания клея уже не было. После прогрева паяльника в рабочем режиме это сопротивление увеличилось до нескольких мегаом.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
