Когда необходима регулировка

Необходимость в настройке карбюратора бензопилы возникает редко. Чаще появляются проблемы с поступлением топлива, воздуха либо износом деталей. Но иногда регулировка все же требуется:

• заведенный двигатель глохнет через несколько секунд, либо не заводится — причина этому слишком богатая смесь;
• избыточный выхлоп, высокие обороты, увеличившийся расход — в этом случае, напротив, смесь слишком бедная, т. е. не хватает воздуха;
• обороты держатся на одном уровне после их снижения или повышения оператором — причиной может быть залипший игольчатый клапан.

Факторы, приводящие к таким изменениям, могут быть следующими:

1. Сильная вибрация повреждает защитную крышку, и регулировочные жиклеры выкручиваются, изменяя настройку. В этом случае возможно отрегулировать карбюратор на бензопиле.
2. Износ элементов поршневой системы. Настройка карбюратора в такой ситуации может оказать временную помощь. Рекомендуется замена изношенных компонентов.
3. Некачественное топливо, неисправный фильтр либо долгое хранение может стать причиной засоров. В этой ситуации карбюратор необходимо снять, промыть специальной жидкостью либо чистым бензином, собрать и вновь отрегулировать.

Начинать настраивать работу пилы лучше всего с проверки жиклеров, подачи топлива и воздуха. После этого переходить к демонтажу карбюратора, а потом — к проверке поршневой системы.

Регулировка карбюратора своими руками

«По уму» её рекомендуют проводить с использованием тахометра (и умения с ним работать), или если позволяет опыт — на слух (т.е. по звуку определять предельные обороты).

В остальных случаях гарантировать положительный результат, маловероятно. Карбюратор бензопилы настраивается одним, двумя или тремя винтами. Всё зависит от марки пилы.

Рассмотрим вариант регулировки на популярной бензопиле Хускварна. На этом карбюраторе имеются три регулировочных винта с обозначениями:

• Т – регулирование холостого хода;
• L – регулирование минимальных оборотов;
• H – регулирование максимальных оборотов;

В первом случае, есть один «видимый» винт холостого хода (Т), а два других (L и H), как правило, скрытых за кожухом. Это неспроста. Производитель «разрешает» потребителю делать регулировку только винтом холостого хода, поскольку в остальном, установлены оптимальные заводские настройки. Однако, для некоторых экстремальных режимов остаётся возможность корректировки.

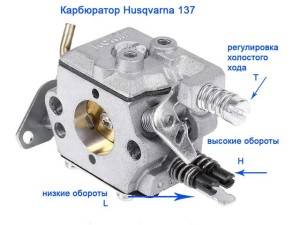

Вот, понятная картинка карбюратора бензопилы Хускварна 137:

Скрытые нижние винты (L и Н) служат для регулировки работы карбюратора в тех случаях, когда применяется бензин, отличающийся от рекомендуемого заводом-изготовителем.

Если октановое число понижено – то для его увеличения выполняется поворот винта, справа-налево (откручиваем). Таким образом можно увеличить мощность и обороты.

Если октановое число повышено – то для его понижения выполняется поворот винта в обратную сторону (закручиваем). Это позволит уменьшить обороты двигателя.

Винты регулируют в таком порядке: L – Н – Т.

Как правильно провести регулировку? Универсального способа нет. Эта процедура, у всех чем-то отличается. Однако процесс регулировки любой бензопилы, можно условно поделить на 2 этапа.

1. Базовый (проводится с выключенным двигателем);
2. Окончательный (проводится с прогретым, не менее 10 минут, рабочим движком).

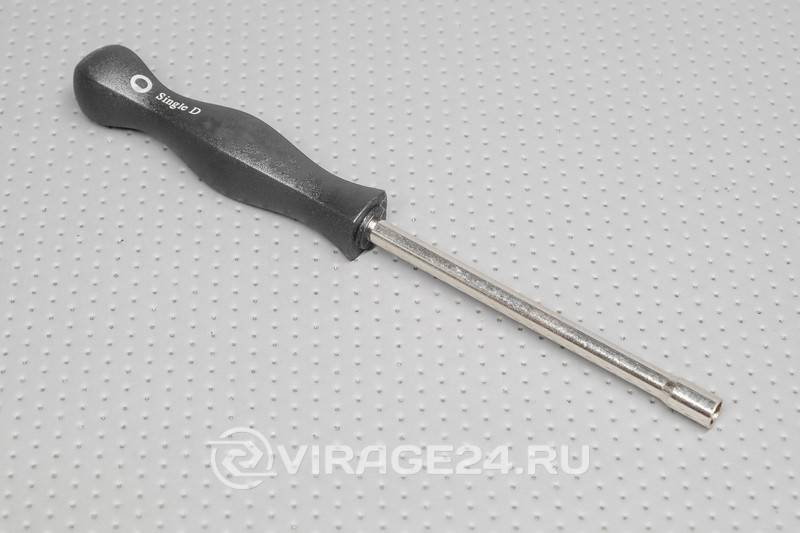

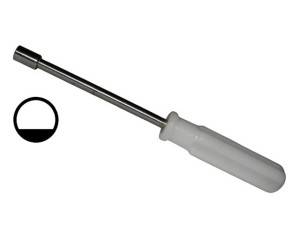

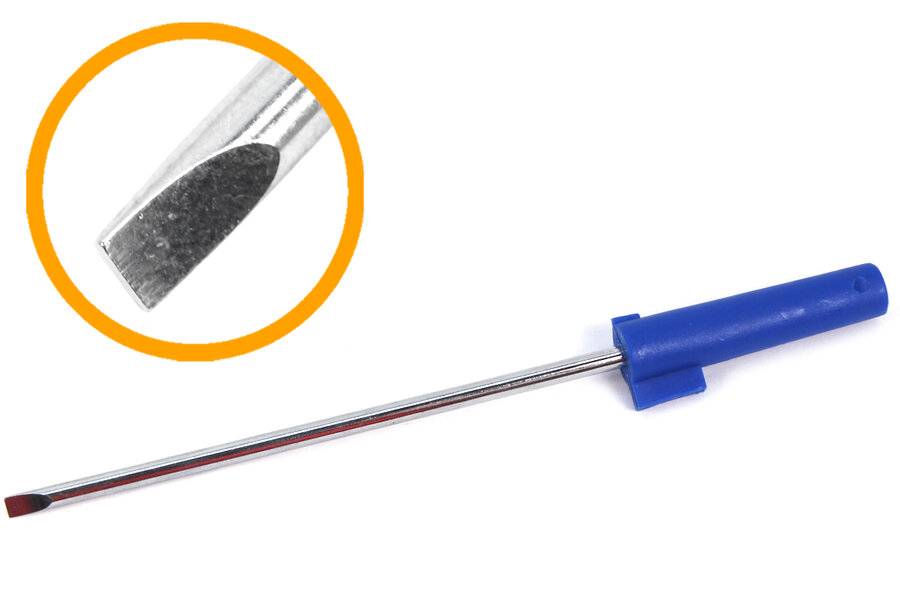

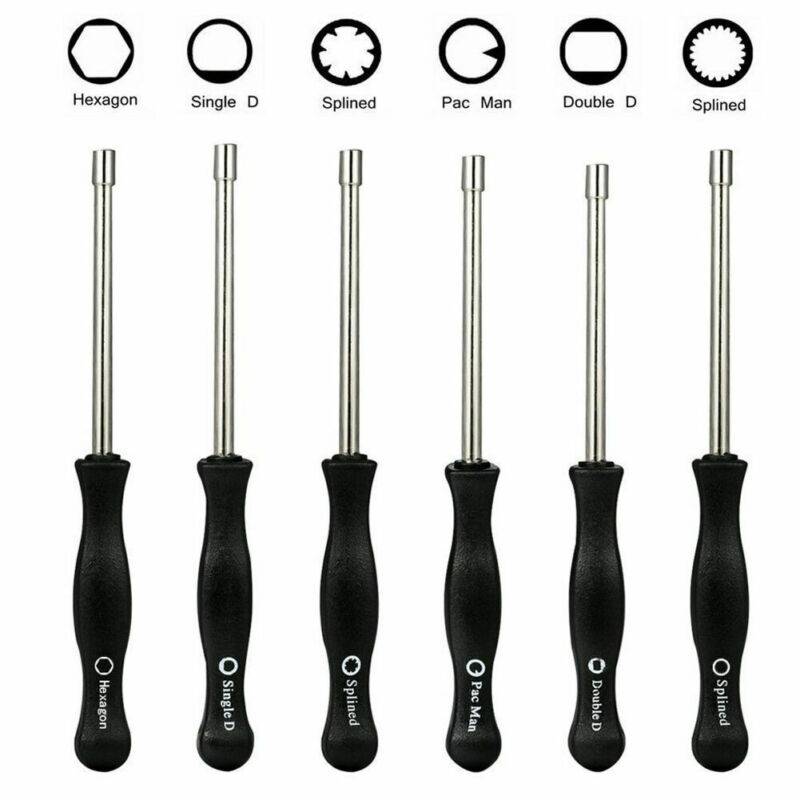

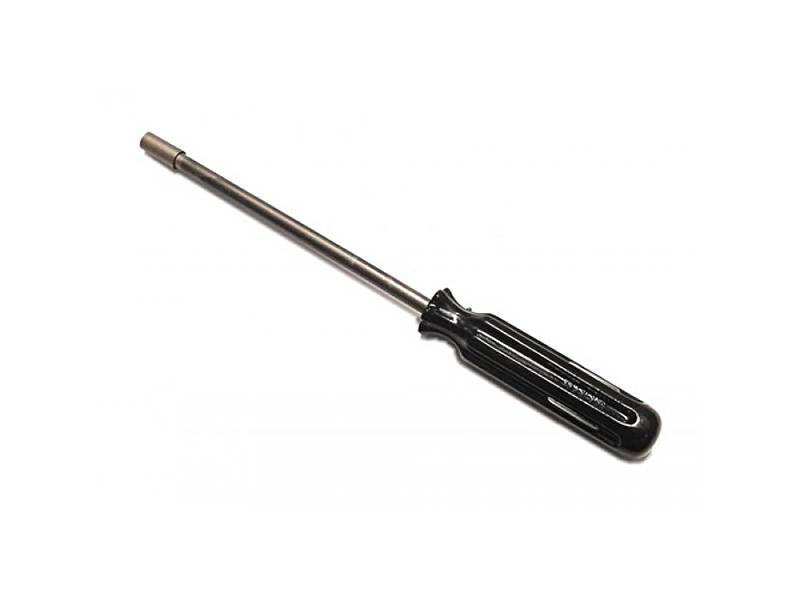

Ключ (отвёртка) для регулировки винтов карбюратора

Многие производители применяют фирменные ключи. Пользуйтесь ими, не теряйте. Найти в продаже такой специнструмент довольно не просто. Например, вот такой, как на фото справа…

Обязательно соблюдайте правила ТБ прописанные в инструкции бензопилы.

Свечи

Используйте оригинальные и меняйте своевременно. По крайней мере, раз в год это следует делать. Хотя, если посмотреть шире, то всё зависит от объёма выполняемых работ. Кто-то работает чуть ли не каждый день, а кто-то — 1 раз за летний сезон.

Состояние воздушного фильтра

Обязательно проверяется его состояние, поскольку он испытывает большую нагрузку при интенсивной работе. Мельчайшая древесная пыль находится повсюду. По завершении рабочего цикла, рекомендуется его снять и очистить (промыть).

Если это полимерная (нейлоновая) сеточка, то используется нейтральный мыльный (не вспененный) раствор. Промывку делают под струёй воды и сушат на открытом воздухе (только при «плюсовой» температуре).

Если «воздушник» поролоновый, реально промыть керосином, очень хорошо выжать и просушить (хотя керосин полностью не испарится). Бывают фильтры из материала, похожего на бархатную сетку. Такой фильтр ополаскивают в обычной тёплой воде, не применяя моющие средства. Затем сушат.

Новый абсорбирующий элемент (он же фильтр) должен быть такой же, как и отработанный.

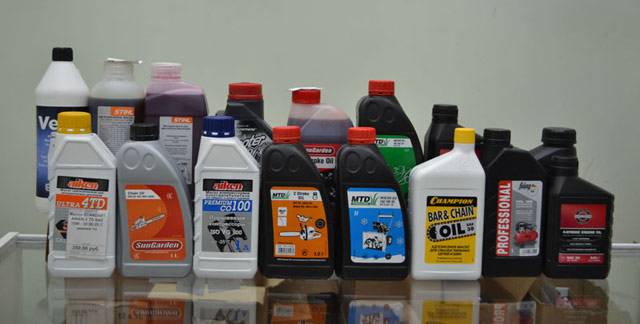

Топливная смесь

Следует применять масло, рекомендованное производителем и в требуемых пропорциях. Иначе, есть риск лишится преждевременно гарантии. В крайнем случае, учитывайте степень форсирования движка (т.е. соотношение мощности и объёма двигателя, а косвенно – максимальное число оборотов). Помните, что недостаток или переизбыток масла в составе смеси ведёт к раннему износу ДВС.

Напоследок скажу следующее: если регулировка карбюратора бензопилы выполнена правильно, то:

• При работе на холостом ходу, цепь должна быть неподвижна (при отжатом тормозе);
• При нажатии на «газ», с холостых до максимальных, движок быстро, резво и легко набирает обороты. Если цепь наточена хорошо, то любое бревно бензопиле нипочём;
• Звук работающего двигателя стабильный, без завываний и самопроизвольных ускорений. Прямо хочется творить, как на фото…

Анекдот в тему: Вдруг из маминой из спальни, Весь в крови, с одной ногой,

Выбегает мамин хахаль… И отец с бензопилой…

На этом всё. Буду рад, если информация пошла на пользу. Подписывайтесь в блоге на обновления, дальше будет интересней!

Удачи во всех делах и безотказной работы Вашей бензопиле, тем более сезон уже не за горами! Пока!

Цитата мудрости: Никто не богат настолько, чтобы выкупить собственное прошлое (Оскар Уилс).

Страница 29: Точная настройка, условия, винт низкой скорости вращения l, точная регулировка скорости холостого хода t, винт низкой скорости n, обслуживание, винт низкой скорости

Предупреждение! Текст в этом документе был распознан автоматически. Вы можете использовать режим для просмотра исходной страницы “оригинал”,

Работа, пресет,

ПРЕДУПРЕЖДЕНИЕ! Не начинайте пыль без складывания крышка пилы, цепь и крышка сцепления (цепные тормоза). В противном случае это может Есть качели сцепления приведет к серьезным травмам.

Карбюратор регулирует частоту вращения двигателя с

Корпус дроссельной заслонки. Воздух образуется в карбюраторетопливная смесь, состав которой можно регулировать. Для максимизировать производительность пилы

Карбюратор должен быть правильно отрегулирован.

Регулировка карбона означает регулировку двигателя

Работать в определенных условиях, таких как климат, высота над уровнем моря

Уровень моря, бензин и масло, используемые в топливной смеси для двухтактных двигателей

Есть три карбюратора

Возможные области коррекция:

L = низкоскоростная струя.H = высокоскоростная струя.

T = винт регулировки холостого хода ход дроссельной заслонки.

Качество воздуха важно

Нагревательная смесь в зависимости от регулируемого воздушного потока дроссель, регулируемый поворотом винтов

Подача топлива L и H. Поверните их по часовой стрелке

(шнек), качество рабочей смеси (воздух /

Топлива) позже (меньше топлива) и если вы их вернете

Против часовой стрелки (откручиваем) качество рабочей смеси

Обогащенный (больше топлива). Истощение рабочей смеси дает

Увеличение оборотов двигателя, а обогащение. уменьшение.

Винт T регулирует скорость холостого хода. Регулировка положения

Дроссель это увеличивает или уменьшает запас

Воздушная, столовая или обогащающая рабочая смесь. Поверните винт T по часовой стрелке увеличивает скорость холостого хода, повернуть против часовой стрелки по часовой стрелке уменьшает скорость холостого хода.

Установите основные параметры и запустите

Основная регулировка карбюратора производится на заводе.Производитель во время испытания бензопилой.Ниже приведены основные настройка: H = 1 оборот, соответственно L = 1 оборот.

Обеспечить правильную смазку механизмов двигателя (во время

Время работы) карбюратора в первые 3,4 часа работы

Следует отрегулировать до более богатой рабочей смеси. Для Для обеспечения этого режима необходимо отрегулировать винт N

Максимальная скорость 6. 700 об / мин ниже рекомендуемой в максимальном режиме (полный газ без нагрузки). Если вы не можете проверить скорость с тахометром, то винт регулирование H должно быть возвращено для обогащения работников

Смесь относительно установленной предыдущей позиции.

Не превышайте рекомендуемые максимальные скорости. Это приводит к перегреву и повреждению двигателя пилы.

После “Бег” бензопилы должны быть аккуратными

Тонкая коррекция должна

В исполнении специалиста. Вам нужно сначала настроить

Сопло L, затем винт холостого хода T, а затем сопло H.

Обороты двигателя:

Максимальная скорость холостого хода

Очистите воздух перед регулировкой карбюратора

Отфильтруйте и установите головку цилиндров. Регулирование углерода с

Грязный воздушный фильтр вызовет после Очистка рабочей смеси будет исчерпана. Это может привести к серьезное повреждение двигателя.

Аккуратно вращайте форсунки L и H по часовой стрелке до тех пор

Потерпеть поражение. Теперь поверните их на один оборот против часовой стрелки стрелы. Теперь карбюратор установлен на H = 1 и L = 1.

Теперь запустите пилу в соответствии с инструкциями по запуску.

И дайте ему прогреться в течение 10 минут.

Цепь останавливается, затем поворачивая винт T против часовой стрелки, вам нужно заполнить его Стоп.

Положите бензопилу на ровную поверхность с помощью пилы

Лезвие от вас, чтобы пила и цепь не коснулся поверхности или каких-либо предметов.

Регулировочный винт низкой скорости

Холостой ход

L по часовой стрелке или

Соответственно против часовой стрелки стрелы. Когда

Скорость холостого хода

Вращение против часовой стрелки стрелы. НОТА! Если

Цепь холостого хода, поверните винт холостого хода

Против часовой стрелки, пока пила не остановится.

Точная скорость холостого хода T

Отрегулируйте скорость холостого хода с помощью винта Т. Затем поверните его против часовой стрелки, пока цепь не остановится. В чтобы отрегулировать, сначала поверните винт T по часовой стрелке

Стрелка, прежде чем начать вращение пильной цепи. Когда правильно режим холостого хода регулируется, двигатель начинает работать

Плавно из любой позиции. Также должно быть понятно пороговое значение оборотов в начале вращения цепи.

Если на холостом ходу. нет регулируется до остановки цепи Свяжитесь с вашим дилером. Нет используйте бензопилу, пока не станет правильно настроен или отремонтирован.

Основные проблемы и неисправности карбюратора.

Сетчатый фильтр. С этим элементом чаше всего две задачи:

Для того, что узнать причину поломки откручивается крышка топливного фильтра для извлечения сетчатого фильтра. Если на нем просто скопилась грязюка, то поможет промывка в бензине либо продувка.

При видимых повреждениях на сетчатом фильтре необходимо непременно ставить новый. Также могут быть повреждения на патрубке подвода горючего (при ремонте практикуют проверку этого элемента).

Пусковое устройство карбюратора почти всегда не работает из-за засоров. Следует использовать для промывки ацетон либо тот же бензин.

Продувка частей карбюратора с засором сжатым воздухом – допустимая и комфортная практика ремонта.

Корпус дроссельных заслонок, места связок деталей карбюратора, впускной либо выпускной трубопровод – все перечисленные части подвержены разгерметизации. Проверить наверное можно простым методом – проблемный участок намазать мыльной пеной.

Признаки плохой работы

Некоторые признаки могут указывать на нарушение функционирования карбюратора. Например, если двигатель быстро глохнет или плохо заводится, возможной причиной может стать обедненная смесь. Проблемой становится и чрезмерное потребление топлива. Вас должны насторожить и интенсивные выхлопы. Причиной является перенасыщенная смесь.

Иногда случается и так, что двигатель не хочет работать вовсе. Причин здесь может быть 2: нет искры или бензина. Во втором случае проблема выражена в засорении топливного жиклера, в первом проблема заключается в неисправной свече или выходе из строя электронного блока.

Сбиться настройки могут довольно редко, но причинами выступают:

• износ поршневой группы;
• нарушение креплений регулирующих винтов;
• загрязнение карбюратора.

В первом случае регулировка особо не поможет, нужно подумать о замене пилы или ремонте двигателя. Что касается нарушений креплений, здесь причина может крыться в неаккуратном прикосновении или сильной внешней вибрации. Иногда к нарушению приводит попытка грубой регулировки.

Что представляет собой карбюратор?

Карбюратор — это устройство, имеющее следующие функции: смешивание бензина и воздуха, создание горючей смеси для питания двигателя и регулирование ее расхода. Детали карбюратора «Хускварна» выполняются путем литья из различных сплавов при дальнейшей механической чистовой обработке. Это обеспечивает высокое качество карбюраторов Husqvarna, в чем вы можете убедиться, купив данную запасную часть в магазине «220 Вольт». Это неотъемлемый элемент многих инструментов среди садовой бензотехники, например,бензопил, мотокос, газонокосилок. В ряде ситуаций, например, при плохой фильтрации топлива, карбюратор может выйти из строя. К счастью, это не будет причиной тратиться на новый инструмент, ведь можно купить карбюратор отдельно (как обычный, так и в сборе).

Карбюратором называют устройство, которое предназначено для приготовления горючей смеси из жидкого топлива и воздуха, что обеспечивает работу карбюраторных двигателей внутреннего сгорания.

Современные карбюраторы снабжены множеством разных устройств и систем, которые имеют многочисленные отверстия разных калибров, разветвленную сеть каналов, пневматические камеры и рычажные передачи.

Карбюратор является одной из главных деталей любой техники, работающей на топливе. Для обеспечения нормальной и стабильной работы техники нужно периодически проверять и при необходимости производить регулировку карбюратора.

Карбюраторы бензопил имеют три винта регулировки. Винт «L» предназначен для регуляции низких оборотов, винт «Н» отвечает за регуляцию высоких оборотов, а винт «Т» — за холостой ход бензопилы. Так, винтами «Н» и «L» регулируют соотношение смеси воздуха и бензина, при откручивании винтов обороты повышаются, так как происходит обогащение смеси, а при закручивании обороты падают. Карбюраторы генераторов часто имеют лишь один регулировочный винт, но возможно встретить и многие другие модификации этой запчасти. Его регулировка позволяет исключить завышенный расход топлива и утечку несгоревшего масла.

Однако достаточно распространены случаи, когда регулировка карбюратора не может устранить неполадки в работе техники. Это происходит из-за окончательной поломки детали, которая происходит в результате естественного изнашивания или же из-за неправильной эксплуатации.

Универсальная, многоцелевая пила для использования неполный рабочий день. Узкий и гладкий корпус, превосходное соотношение мощности и массы, а также, одни из лучших показателей по вибрации среди всех существующих пил. Экономичный насос перестает подавать смазку на цепь, когда пила работает в режиме холостого хода. Система Easy Start -новый пружинный механизм стартера и топливный насос, снижающие количество рывков, необходимых для запуска.

Зубчатый упор в комплект поставки не входит Характеристики:

Нагнетание воздуха Нагнетание воздуха Центробежная система очистки воздуха для продолжительных интервалов между очистками фильтров, бесперебойной работы и уменьшения износа. Легче запускается Комбинированный регулятор/стоп облегчает запуск пилы.Наличие дэкомпрессионого клапана Простота в работе Узкий корпус, высокий центр тяжести и плоское днище делают наши пилы исключительно удобными в эксплуатации. Принцип двух масс Система поглощения вибрации и рукоятки, изолированные от мотора стальными пружинами.Независимая антивибрационная система. Бесперебойное функционирование Демпфирующая муфта уменьшает вибрацию в карбюраторе. Обеспечивает бесперебойную работу и продлевает срок службы. Трехсекционный коленчатый вал Кованый трехсекционный коленчатый вал, призванный максимально увеличить срок службы и предназначенный для самых тяжелых приложений.

Лучший захват Изогнутая передняя рукоятка для достижения лучшего захвата и естественной рабочей позы.

Экономичный насос Экономичный насос останавливает смазку в режиме холостого хода.

Быстрый разгон Небольшой вес всех движущихся деталей мотора предполагает быстрый разгон.

Простая очистка Воздушный фильтр с байонетным креплением облегчает снятие фильтра для очистки.

Безопасность в использовании Цепной тормоз двойного действия, защитный щиток для правой руки и ограничитель цепи повышают безопасность работы с пилой.

Конструкция и принцип функционирования карбюратора бензопилы

для смешивания в определенных пропорциях кислорода и горючего

Устройство карбюратора, в общем, во всех пилах одинаково, исключение составляют бензопилы китайского производства. Но, в принципе, не будет лишним заглянуть в техпаспорт инструмента и изучить строение карбюратора. Его основные составляющие таковы:

• трубка — элемент, отвечающий за порционную подачу воздуха путем открытия или закрытия заслонки;
• диффузор — элемент, расположенный у входного отверстия, через которое подается топливо и предназначен для ускорения потока воздуха;
• распылитель — механизм впрыскивания топлива в поток воздуха;
• поплавковая камера — полость, предназначенная для поддержания горючей смеси на одном уровне. Именно из нее через жиклер, топливо попадает в распылитель.

Поток воздуха, проходя через диффузор

Признаки, говорящие о необходимости регулировки карбюратора

Есть несколько признаков того, что карбюратор работает некорректно и его требуется отрегулировать.

1. Пила с трудом заводится и почти сразу после старта глохнет. Причина этого в том, что в топливе содержится низкая доля октана.

2. Слишком большой расход топлива, очень большой объем выхлопных газов, горючее расходуется не полностью. Здесь причина кроется в слишком насыщенной смеси, подаваемой в двигатель.
3. Нарушено крепление винтов регулировки из-за вибрации и неисправности защищающего колпака. Это встречается редко и вследствии попытки регулировки винтов.
4. Попадание мусора (или окалины) в карбюратор из-за поломки воздушного фильтра или использования топлива низкого качества. Здесь одной регулировки будет недостаточно, нужно еще провести промывку.
5. Сильная изношенность поршней. Настройка карбюратора поможет временно. В этом случае необходимо капитально ремонтировать двигатель.

Если у вас присутствуют некоторые из вышеописанных признаков, значит пора заняться регулировкой карбюратора бензопилы.

Подготовка к регулировке

Регулировка карбюратора бензопил происходит с помощью трех винтов:

• «H» — винт, регулирующий максимальные обороты и главный жиклер;
• «L» — винт для настройки малых оборотов мотора и жиклера холостого хода;
• третий винт регулирует холостой ход и может обозначаться по-разному: «LA», «S», «T».

Возможно также, что в вашей бензопиле винтов будет меньше, зависит от производителя.

Итак, обозначение винтов мы выяснили, переходим к подготовительным процедурам. Здесь все просто.

• Найдите в техпаспорте на пилу информацию об углах поворота винтов. Это условие должно соблюдаться, иначе это может стать причиной поломки двигателя.
• Положите бензопилу на какую-либо устойчивую поверхность.
• Цепь пилы должна быть направлена в сторону от вас во избежание травм.
• Чтобы добраться до карбюратора, открутите болты крышки бензопилы и снимите её.
• Далее убирается поролон и часть воздушного фильтра.

Теперь можно приступить непосредственно к самой регулировке, которая производится в два этапа.

Регулировка карбюратора бензопил

закрутить по ходу часовой стрелки винты

Завершив процедуру, запускаем двигатель и прогреваем его 10 минут, установив на средние обороты. Теперь займёмся винтом холостого хода, который, как мы помним, может быть обозначен по-разному. Его необходимо закручивать против хода часовой стрелки, пока мотор не начнет работать равномерно. Следите за тем двигается или не двигается цепь. Если да, то винт нужно еще покрутить против часовой стрелки. Если двигатель в этом режиме глохнет, немного проверните винт по часовой стрелке.

По завершении всех манипуляций обязательно проведите проверку: ускорения, холостого хода и числа оборотов.

Проверка работы бензопилы после настройки карбюратора

Правильно ли вы отрегулировали карбюратор на бензопиле покажут следующие испытания. Плавно нажимайте на акселератор и, если обороты двигателя почти сразу возросли до максимальных, значит он работает нормально при ускорении. Под максимальными понимаются значения от 2800 до 15000. Если этого не происходит, крутим винт L на одну восьмую оборота против часовой стрелки.

должно быть в пределах 11500 – 15000

После этих испытаний нужно проверить работу бензопилы в режиме холостого хода. Можно говорить о правильной регулировке винта холостого хода, если при проверке цепь не двигается, а мотор при нажатии на акселератор быстро набирает максимальное количество оборотов. Звук мотора должен попадать в четыре такта.

Если при проверке вы понимаете, что необходимые условия не достигнуты, регулировку нужно провести снова или обратиться к специалистам.

Алгоритм и описание настройки карбюратора Хускварна

Карбюратор Хускварна, регулируется аналогично тому, как происходит настройка карбюраторов на бензопилах других производителей.

Порядок проведения работ следующий:

1. На заглушенной пиле устанавливаются заводские настройки карбюратора Хускварна.
2. Производится запуск двигателя и прогрев пилы в течение нескольких минут.
3. При помощи вращения винта (L) по часовой стрелки, находится положение, при котором двигатель развивает максимальные обороты, после чего винт необходимо отвернуть на 1⁄4 обратно. Если при этом цепь бензопилы вращается, то необходимо уменьшить обороты холостого хода, путем корректировки положения винта (Т).
4. Следующий этап, это корректировка мощности Хускварны на максимальных оборотах и корректировка их количества. Для этого тахометр подключается к заведенной бензопиле, ручка газа выжимается на полную, после чего проверяются показания тахометра. Если значение максимальных оборотов отличается от максимального количества, рекомендованного производителем, то при помощи изменения положения винта (H) показания тахометра проводятся в норму.

Алгоритм и описание настройки карбюратора Хускварна

Карбюратор Хускварна, регулируется аналогично тому, как происходит настройка карбюраторов на бензопилах других производителей.

Непосредственно перед регулировкой, необходимо провести полную диагностику пилы и убедится в том, что отсутствует затруднение подачи топлива и подсос воздуха в картер бензопилы. Также необходимо убедиться в чистоте воздушного фильтра и при необходимости заменить его на новый.

Порядок проведения работ:

1. На заглушенной пиле устанавливаются заводские настройки карбюратора Хускварна.
2. Производится запуск двигателя и прогрев пилы в течение нескольких минут.
3. При помощи вращения винта (L) по часовой стрелки, находится положение, при котором двигатель развивает максимальные обороты, после чего винт необходимо отвернуть на 1⁄4 обратно. Если при этом цепь бензопилы вращается, то необходимо уменьшить обороты холостого хода, путем корректировки положения винта (Т).
4. Следующий этап, это корректировка мощности Хускварны на максимальных оборотах и корректировка их количества. Для этого тахометр подключается к заведенной бензопиле, ручка газа выжимается на полную, после чего проверяются показания тахометра. Если значение максимальных оборотов отличается от максимального количества, рекомендованного производителем, то при помощи изменения положения винта (H) показания тахометра проводятся в норму.

Комплект поставки бензопилы

При покупке садового инструмента бренда Husqvarna заказчик получает все необходимое для эксплуатации, обслуживания и ремонта бензиновой пилы.

В комплектацию модели входит:

• фирменные шина и цепь;
• защитный пластиковый чехол для шины;
• дополнительная свеча зажигания;
• масло для смазки цепи;
• комплект ключей для сборки;
• инструкция по эксплуатации.

За отдельную плату производитель может включить в рыночный комплект поставки бензопилы фирменное масло Husqvarna для 2-тактных двигателей, а также сумку-чехол для транспортировки из плотного непромокаемого материала. Различные насадки, повышающие функциональность садового инструмента в хозяйстве, заказываются покупателем отдельно.

Регулировка карбюратора своими руками на бензопиле

Регулировка карбюратора бензопилы обеспечивает эффективную работу инструмента на полной мощности при экономном потреблении топлива. Регулировка должна производиться при чистом топливном и воздушном фильтре. Для большего кол-ва карбюраторов регулировка осуществляется тремя винтами: для максимальных и минимальных оборотов и регулировки холостого хода.

Винтами H и L регулируется соотношение смеси бензина и воздуха определяемое открытием дроссельной заслонки карбюратора. При откручивании винтов происходит обогащение смеси, и обороты соответственно падают, при закручивании смесь обедняется – обороты растут.

Обозначение H относится к винту максимальных оборотов, управляющему главным жиклером, L — к винту минимальных оборотов, управляющему жиклером холостого хода. С помощью винта S осуществляется точная регулировка оборотов холостого хода. Иногда, для упрощения настройки, количество доступных регулировочных винтов карбюратора уменьшают.

Настройка карбюратора бензопилы подразделяется на два этапа – базовый (заводские настройки), осуществляемый при выключенном двигателе. и окончательный, производимый на работающем прогретом двигателе. Точное значение углов поворота следует брать из инструкций по эксплуатации для конкретной бензопилы. Если не соблюдать инструкции производителя может привести к повреждению двигателя.

Базовая регулировка карбюратора.

Регулировочные винты максимальных H и минимальных L оборотов медленно поворачивают по часовой стрелке до упора, после чего выворачивают назад на 2 оборота, также возможны другие настройки

Проверка и регулировка холостого хода.

Отыскиваем наибольшие обороты холостого хода, для этого медленно поворачиваем винт L в разных направлениях. После нахождения положения наибольших оборотов двигателя необходимо повернуть винт L на 1/4 оборота против часовой стрелки. Если цепь при этом вращается на холостом ходу, винт Т или (S) следует поворачивать простив часовой стрелки, пока она не остановится.

Проверка и регулировка максимального числа оборотов.

Изменение максимального числа оборотов осуществляется винтом H. При его заворачивании (вращение по часовой стрелке) обороты увеличиваются, при выворачивании — уменьшаются. Двигатели бензопил имеют наибольшую скорость вращения от 11500об/мин. до 15000 об/мин. Более высокую скорость не обеспечивает зажигание, кроме того, она становится опасной для двигателя. Предельные обороты можно определить по перебоям в зажигании. Если они наступают, винт H немного выворачивают против часовой стрелки.

Если работа двигателя не проверена на ускорени и максимальные обороты то регулировка бензопилы не может считаться завершенной.

При плавном нажатии на курок газа двигатель должен уверенно и быстро набирать обороты от холостого хода до максимальных( от 2800 обр.до 11500-15000 обр. в зависимости от агрегата). Если обороты набираются медленно, с запаздыванием, винт L нужно медленно вывернуть против часовой стрелки, но не более чем на 1/8 оборота.

После регулировки ускорения и максимальных оборотов следует снова проверить работу пилы на холостом ходу — двигатель должен работать устойчиво, цепь не должна двигаться. Настройка бензопилы должна повториться, если это условие не выполняется но за исключением этапа базовой регулировки.

Цепь для бензопилы

Преимуществом этих моделей бензопил являются стандартные параметры цепей бензопилы. Подойдет практически любая цепь длинны по шине (40 сантиметров в общем случае) с шириной паза 1.3 миллиметра, шаг цепи — в зависимости от модели. Для начинающихся с «1» — 3/8″ — что справедливо для модели 135, для аналогов, начинающихся с «4» — 0,325″.

В любом случае для бензопилы можно использовать любые цепи, важно лишь следить за ее натяжкой. Для регулировки натяжения цепи следует использовать регулировочный винт и правило, по которому цепь не должна провисать на шине, сидеть довольно крепко, но в то же время не должна препятствовать вращению звездочки, в выключенном состоянии цепь должна легко прокручиваться по шине бензопилы рукой. Объявление:

Объявление:

Важная особенность при регулировке — в процессе работы цепь слегка растягивается, таким образом необходимо периодически контролировать ее натяжку. Правильной будет регулировка с шагом 1/4 оборота регулировочного винта.
