Отвал для мотокультиватора своими руками

Конструкция должна балансировать

Если такое предложение по сборке самодельного отвала вам не подходит, вы можете изобрести его другим способом при помощи пласта железа:

Почистить и изогнуть железо (это можно сделать с помощью любого предмета с подходящей округлостью, например, из газового баллона).
Приварите к нижней части листа полоску железа (это сделает снегоуборочное изделие более тяжелым).
Переверните ковш на другую сторону и приварите крепеж, чтобы с его помощью изделие можно было повесить на устройство.

Если все сделано правильно по инструкции, ваша самоделка будет идеально балансировать на мотоблоке, не косясь в сторону и не царапая асфальт. Сделанный вручную снегоуборочный ковш расчистит снег на достаточное для свободного прохода расстояние.

Особенности

Отвал – это разновидность навесного оборудования для любых мотоблоков, которая призвана выполнять следующие функции:

расчистка снежных завалов около трасс и дорог;
уборка дворовой площади;
выравнивание грунтов;
очистка тротуаров;
сгребание-разгребание мусора.

Если отвал изготовлен в виде ковша, то в дополнение ко всему вышеперечисленному, он осуществляет погрузочные работы.

Отвалы имеют простую конструкцию и отличаются небольшим весом. В зависимости от особенностей мотоблока, отвал может фиксироваться к передней части механизма либо сзади в случае, если рулевая колонка мотоблока имеет свойство поворачиваться на 180 градусов.

Отвалы могут быть регулируемыми и нерегулируемыми. Первые считаются универсальными. Они позволяют задавать любой угол атаки: наклон вправо, наклон влево. Возможна и прямая установка. Во втором случае навесы можно фиксировать только в одном положении. Дальнейшему изменению оно не подлежит.

Как правило, отвалы комплектуют самыми разнообразными насадками и приспособлениями:

ножами-насадками, которые предназначены для разравнивания земли;
резиновыми деталями, которые используются для эффективной уборки снега.

Для производства отвалов не используют пружины и поворотно-подъемные механизмы, поэтому стоимость оборудования является доступной для большинства домовладельцев. В районах, где снега обычно ложатся толстым пластом, можно вместо обычных колес использовать грунтозацепы. В этом случае перемещение по заснеженному участку будет более легким и свободным.

Как сделать скребок для снега на колесах из металла

Когда все материалы и инструменты подготовлены, приступают к сборке лопаты. Первым делом согласно чертежу нарезают заготовки нужного размера. Чтобы их не перепутать, каждый элемент помечают мелом.

В общих чертах самодельную лопату для уборки снега на колесах собирают в такой последовательности:

Из листового металла вырезают болгаркой прямоугольную заготовку для ковша. Там где будет низ скребка, в его лицевую сторону по всей длине делают загиб шириной 5-10 см. Угол произвольный, но небольшой. На низу ковша делают загиб по всей его длине, чтобы он не врезался в землю
С тыльной стороны ковша из профильной трубы приваривают две прямоугольные рамки. Один элемент крепят в верхней части металлического листа, а другой элемент – внизу. Верхняя рамка длиннее, чем нижняя. Такое расположение позволяет приварить к поперечинам ручку из трубы под углом. Перемычка нижней рамы одновременно является осью, на которую насаживают колеса. Удлиненные рамки увеличивают вынос ковша относительно колес, за счет чего улучшается балансировка лопаты
Готовый снегоуборочный инвентарь испытывают в работе. Возможно, придется изменить уклон ручки. Сделать это легко, изогнув немного трубку в нужном направлении. Если ковш врезается в землю, изменяют угол изгиба нижней его кромки. Путем изгибания ручки и нижней кромки ковша добиваются удобного управления инструментом

Чтобы собранная своими руками лопата для снега на колесах дольше прослужила, имела привлекательный вид, сварочные стыки зачищают болгаркой. Конструкцию обрабатывают антикоррозийной грунтовкой, окрашивают.

Совет! Чтобы ковш не царапал тротуарную плитку, на нижнюю кромку заклепками крепят резиновую полосу из транспортерной ленты.

Особенности конструкции

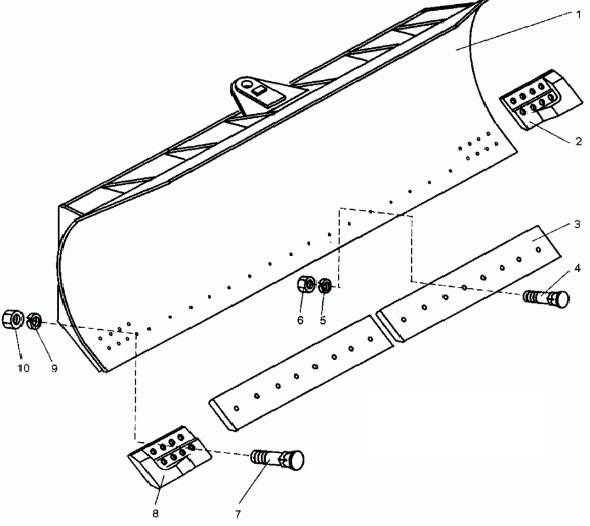

Для начала определимся с самой конструкцией. Мотоблочная отвал лопата являет собой изогнутую рабочую поверхность, которая состоит из следующих элементов:

жесткой рамы;
ребер жесткости;
изогнутого стального листа толщиной 2 мм.;
пяток (2 шт.);
ножей (металлического и резинового).

Металлический нож используется при земляных работах, когда нужно разровнять грунт и т. д. В случаях, когда проводится уборка территорий от снега, мусора и т. д. используется резиновый нож (щадящий), который защитит и саму насадку от повреждения при контакте с твердым покрытием, и тротуар (плитка, асфальт, бетон).

Лопата-отвал

Стандартная лопата имеет ширину 100 см. и высоту 40 см.

Существует два типа мотоблочных отвалов, которые имеют некоторые визуальные отличия в своей конструкции:

Лопата-отвал.
Ковш.

Лопата-отвал для мотоблока предназначается только для очистки территорий от мусора, снега, используется для разравнивания щебня, грунта и песка. Ковш с обоих торцов закрыт наваренными пластинами, поэтому кроме уже описанных действий, может еще использоваться для погрузки того самого песка, земли, снега, мусора и т. д.

Предлагаем посмотреть фото, где видно, чем лопата отличается от ковша:

Лопата к мотоблоку

Ковш к мотоблоку

Тип установки относительно мотоблока

Благодаря относительной простоте конструкции, сравнительно небольшому весу (до 16 кг.) и большому функционалу выполняемых работ, отвалы могут крепиться как к средним, так и к тяжелым мотоблокам.

В зависимости от конструкции самого мотоблока, навес может присоединяться:

к передней части;
сзади моторизированного устройства, при учете того, что рулевая колонка последнего разворачивается на 180 градусов вокруг своей оси.

Расположение рабочего органа

Существует два типа отвалов:

регулируемые (поворотные);
нерегулируемые.

Поворотные отвалы — универсальные, так как позволяют выставить необходимый угол атаки:

правый наклон;
левый наклон;
прямая установка.

Нерегулируемые навесы жестко закреплены в необходимом оператору положении (прямо, право, лево) и регулировке не подлежат.

Предлагаем посмотреть видео работы мотоблока с использованием прямого и поворотного отвала:

Разновидности сцепок к мотоблокам известных брендов

Сцепка — это незаменимое устройство, идущее в комплекте с мотоблоком, которое позволяет агрегатировать различное навесное оборудование. В зависимости от марки мотоблока, его конструкции, изменяется и конфигурация самой сцепки. Кроме того, сцепки также бывают регулируемыми (угол атаки, горизонталь) и нерегулируемыми.

Существует несколько типов креплений:

Типа “Зирка”-41

“Нева”

Съемное крепление Zirka-105

Типа «ЗУБР»

Типа «Форте»

Универсальное

Сцепка для КИТ-набора, оснащенная передним подъемным механизмом

Типы подъемного механизма

Подъемники позволяют поднимать и опускать рабочий орган (отвал для мотоблока), производить погрузочно-очистительные работы. Существует несколько разновидностей подъемников:

ручные, или механические (рычаг);
гидравлические (с использованием гидронасоса).

Как обслуживать самодельный снегоуборщик?

Чтобы снегоочиститель прослужил длительное время, и как можно реже ломался, его владельцу следует придерживаться ряда важных правил:

Хранить агрегат нужно только в защищенном от влаги хозяйственном помещении;
Нужно регулярно менять моторное масло, сливать его перед хранением в летний период;
Для смазки лучше всего выбирать сезонные масла, обладающие хорошими характеристиками;
Необходимо регулярно проверять металлические элементы конструкции снегоуборщика на наличие ржавчины. С целью защиты машины лучше обработать ее металлические поверхности антикоррозийным веществом, купить который можно в любом магазине автомобильных запчастей;
После каждого использования агрегата со шнека нужно сбивать остатки прилипшего снега;
Регулярно проверяйте целостность основных узлов снегоуборщика – мотора, трансмиссии и контролируйте давление в шинах;
После каждой эксплуатации машины проверяйте целостность стальных пластин шнека. При необходимости загибайте их в нужном направлении.

Придерживаясь всех этих правил, вы сведете к минимуму возможность поломок самодельного снегоуборщика.

Отвал для мотоблока своими руками, чертежи, видео

Многие владельцы агротехники интересуются, сложно ли сделать отвал для мотоблока своими руками, ведь самодельная лопата ничуть не хуже покупной, к тому же появляется отличная возможность сэкономить.

Сколько будет стоить покупная лопата? Начиная от 1800 руб. До 10 500 руб.

Если задействовать подручные материалы, листа стали, старой бочки, газового баллона, трубы и угольников подходящего размера, то цена резко уменьшится.

Предлагаем несколько разных идей с чертежами, которые помогут вам своими руками изготовить универсальное оборудование.

Лопата из бочки на мотоблок

Не спешите выбрасывать бочку на 200 литров, которая занимает место в гараже, сделайте из нее помощника — лопату-отвал, которая выручит в различных ситуациях. Предлагаем несколько схем и чертежей, которые помогут создать это навесное оборудование:

После детального изучения чертежей подготовьте все необходимое оборудование и материалы. Для работы вам понадобится:

жестяные листы, толщиной не менее 3 мм. Размеры листов должны составлять 85 x 22 x 45 см;
1 металлическая стойка – для этого подойдет стальная труба;
4 ребра жесткости, толщиной около 4 мм;
полоса из стали такой длины, чтобы ею можно было охватить отвал. Толщина полосы должна составлять не менее 5 мм;
2 проушины для крепления тяги отвала;
набор шайб и гаек;
квадратная труба, сечением 4×4 см и длиной 1 м;
комплект сверл, диаметром 5–6 и 8–9 мм;
плоский кусок резины;
2 штанги, длиной 52 см каждая;
1 лист стали, толщиной 10–12 мм с размерами 60 x 60 см;
аппарат для сварки;
болгарка с дисками для резки стали;
перфоратор или электрическая дрель.

Эти фото, схемы и чертежи помогут подарить вторую жизнь старому ненужному газовому баллону:

Самодельная отвал-лопата из листовой стали

Если у вас в хозяйстве имеются листы стали или жести толщиной 2-3 мм., то из этого материала можно изготовить отличную отвал-лопату. Предлагаем изучить схемы и чертежи, где указаны все необходимые размеры.

Роторный снегоуборщик

Передний участок отвала для снега имеет ковш больших размеров и воронку. С ее помощью снег собирается в огромном количестве. Внутри находится сам шнек – это два винта-транспортера. Они передают снежную массу дальше в насос. Каждый из этих винтов имеет в своей конструкции лезвия, которые крутятся вокруг самого винта.

Лезвия начинают двигаться как только включается мотор. Благодаря своему расположению лезвие эффективно врезается в снежный покров, и на его место сразу же встает следующее. Винты также вращаются, при этом они обеспечивают несколько важных функций: размельчение массы и переправка к насосу. Именно здесь есть небольшая особенность. Сами транспортеры находятся под углом к этому насосу. Это и обеспечивает попадание снега к нему. Напор воздуха на огромной скорости выталкивает снег наружу очень далеко от мотоблока.

Конструкционные особенности устройства

Снегоочистительные лопаты без особых усилий навешиваются на любые типы техники, серьезно убыстряют и упрощают процедуру очистки снега. Всякое снегоуборочное снаряжение для многофункционального агрегата включает в себя 3 базовые детали: снегоочистительную лопату, механизм регулирования угла поворота снегоотвала и модуль крепления, удерживающий снегоотвал на раме агрегата.

Существует ряд конструкций фабричных лопат, входящих в состав навесного снаряжения, однако, подобное устройство для мотоблока можно соорудить своими руками, тем более что в глобальной сети на данную проблему имеется множество разнообразных сведений и чертежи.

Отвал – это составная часть навесного снаряжения, применяемого вместе с мотокультиватором. С его поддержкой можно облегчить такие обыденные работы на собственном участке земли как сбор мусора летом, зимой – очистка снега, кроме того, разравнивание поверхностного слоя земли и ее транспортировка с одного участка на второй. Снегоотвалы бывают различных вариаций, но в общей своей массе наделены одним принципом функционирования и конструкции. В основном они имеют ряд стандартных рабочих позиций.

Это почти всегда 3 нижеприведенных положения:

прямо;
в левую сторону (с поворотом на 30°);
в правую сторону (с поворотом на 30°).

Отвал относится к категории навесного оборудования. Крепят его на мотоблок любой марки. Однако размер ковша подбирают с учетом мощности агрегата. Если большую лопату прицепить на слабый мотоблок, его мотор во время работы перегреется, быстрее выйдет из строя.

Если внимательнее рассмотреть фото, самодельный отвал для мотоблока состоит из трех основных частей:

ковш для чистки снега;
основная рама навесного оборудования;
регулировочный узел угла поворота ковша.

Отвалы заводского изготовления имеют аналогичное устройство.

Важно! Применять отвал можно не только с мотоблоком. Навесное оборудование используют с мини-тракторами, крепят даже на легковой автомобиль

Ковш или лопата является основным рабочим узлом. Выгнутая форма позволят осуществлять захват большого количества снега. Однако толкать его перед собой мотоблоку сложно, когда приходится расчищать заносы большой толщины. Уменьшить нагрузку на двигатель позволяет регулировочный узел, соединяющий лопату с рамой навесного оборудования. Он имеет три положения выставления ковша:

поворот влево;
поворот вправо;
прямо.

Первые две позиции дают возможность сдвигать захваченный снег влево или вправо. Мотоблоку не приходится толкать перед собой большую массу. Обычно угол поворота лопаты не превышает 30 о. В позицию «прямо» ковш устанавливают, когда убирают тонкий слой снега или расчищают участок, где нет возможности сдвигать его в сторону.

Выбираем тип двигателя

Перед тем, как сделать ручной снегоочиститель, необходимо понять, какой тип двигателя лучше выбрать — электрический или бензиновый.

Электродвигатель

Электрические агрегаты отличаются бесшумной работой и очень просты в обслуживании. Также они не требуют никаких расходных материалов. Единственное неудобство электрических аппаратов – это постоянно мешающий передвижению электрический кабель. Конечно же, можно использовать двигатель, работающий от аккумуляторных батарей, но время работы такого уборщика будет ограничено уровнем заряда АКБ. Поэтому, если вы собираетесь сделать электрический снегоуборщик, знайте, что работать он сможет только в пределах двора, то есть дальность передвижения агрегата будет ограничена длиной кабеля питания.

Бензиновый ДВС

Бензиновые уборщики снега – это мощные и довольно шумные агрегаты. Они справляются с толстыми снежными покровами, в том числе и обледенелыми. Бензиновые аппараты имеют преимущество перед электрическими, не только по мощности, но и по мобильности, поскольку не зависят от электрической сети. Благодаря этому агрегаты можно использовать для уборки снежных заносов на больших площадях, например, возле дворов частного сектора, во дворах многоэтажек, на тротуарах, на отдельных участках дороги и т.д. Но несмотря на перечисленные достоинства бензиновых аппаратов, у них есть и недостатки:

требуется обслуживание двигателя;
нужна регулярная заправка ГСМ;
наличие выхлопных газов;
высокий уровень шума при работе двигателя.

Самодельные отвалы

Сейчас многие предпочитают жить в собственных домах, и соответственно прилегающая территория занимает большую площадь. Для работы на приусадебном участке приобретаются мотокультиваторы, мотоблоки и мини-трактора.

Зимой уборка снега превращается в соревнование кто кого победит. И хозяева, обладающие моторизированной техникой, предпочитают убирать снег с ее помощью. Навесное оборудование на мотоблок стоит не дешево, поэтому умельцы предпочитают изготавливать его самостоятельно.

Широко распространен мотоблок отечественного производства «Нева». У него есть штатные места для навешивания приспособлений и резиновые колеса, которые приспособлены для езды по рыхлому снегу. Большинство самодельных отвалов изготавливались под Неву.

В интернете можно найти множество описаний и чертежи лопаты для мотоблока своими руками. Но перед изготовлением следует ознакомиться с характеристиками отвалов. Состав изделия:

исполнительный (рабочий) орган;
механизм поворота;
кронштейн крепления.

Углы поворота:

Поворот лопаты в сторону позволяет удалять снежную массу во время движения. Перейдя на сайты для мастеров-любителей, можно найти множество информации о том, как сделать отвал для мотоблока своими руками.

Отвал из баллона

Одним из подручных материалов для изготовления отвала считается газовый баллон. Его высота чуть больше метра, а рекомендованная ширина лопаты 1000 мм. Работы по изготовлению протекают в следующей последовательности:

С баллона стравить избыточное давление, если таковое было.
Обрезать с обоих сторон крышки так, чтобы ширина получилась равной метру.
Разрезать получившуюся трубу вдоль на две половины
При помощи сварочного аппарата соединить эти две половины так, чтобы высота отвала получилась около 700 мм.
Кронштейн для крепления изготавливается следующим образом. Из толстого металла вырезать косынку. В ней просверлить несколько отверстий, чтобы поворачивать лопату в разные стороны. К косынке приварить кусок трубы.
Полученное устройство приварить к лопате на высоте расположения кронштейна на мотоблоке.
Установка производится посредством толстого пальца.

Толщина баллона достаточная и усиления не требуется. Но можно нижнюю часть можно оборудовать плотной резиной, которая будет удалять рыхлый снег и не портить уплотненную дорогу. Для этого нужно взять жесткую резину от роторного конвейера.

Ширина резинового полотна 100−150 мм. В отвале электродрелью просверлить отверстия для закрепления резины. Чтобы надежно закрепить полотно необходима металлическая полоса 900х100х3 мм. В полосе и в полотне просверлить отверстия предварительно разметив по отвалу. Закрепить при помощи болтов.

Отвал из листовой стали

Некоторые мастера предпочитают пользоваться новым материалом, а не б/у элементами. Так можно изготовить самодельную отвальную лопату из стального листа толщиной 3 мм. Для усиления конструкции взять полосовую сталь толщиной не менее 5 мм.

Раскрой материала производится по чертежам. Полотно самой лопаты имеет четыре части: лобовая, нижняя и две боковые. Сваренная конструкция нуждается в усилении. Для этого в вертикальном направлении привариваются элементы, вырезанные из пятерки.

Далее, изготавливается поворотный механизм. Он представляет из себя ухо с отверстием для оси. Ухо приваривается к уголку, который крепится к отвалу. Ось закрепляется на одном конце трубы, а вторым концом фиксируется на мотоблоке. Требуемый угол поворота фиксируется пальцем (шкантом).

3 мм — толщина небольшая, поэтому требуется усиление. Вырезать из 3 мм листа полосу 850х100х3. Закрепить можно болтовым соединением, но придется сначала сверлить или прихватить полосу сваркой.

Как видно, для проведения работ понадобятся:

рабочий материал;
болгарка с дисками;
электродрель со сверлами;
болты с гайками;
сварочный аппарат с электродами;
гаечные ключи;
круглая или профильная труба.

Если вы имеете определенные навыки, работа не вызывает затруднений. А полученной конструкцией можно пользоваться не только зимой, но и летом. Выровнять площадку после строительных работ, разровнять место для детской песочницы и многое другое. Какую конструкцию выбрать — решать вам.

Конструктивные особенности отвалов

Отвал для мотоблока имеет такое строение:

рабочий орган: лопата-отвал или нож;
механизм регулировки угла поворота;
крепежный узел, обеспечивающий крепление лопаты на шасси силового агрегата.

Схема мотоблока с отвалом

Чтобы уменьшить вибрацию инструмента во время работы и защитить его от механических повреждений, некоторые модели оснащают пружинно-возвратным механизмом, а на нож устанавливают кордовую резиновую ленту.

Отвал для мотоблока может быть оснащен такими насадками:

металлическими ножами для выравнивания грунта;
резиновыми пластинами для расчистки сугробов.

Выбирая модификацию инструмента, важно убедиться в возможности его установки на механический тягач. Резиновая пластина для отвала на мотоблок

Резиновая пластина для отвала на мотоблок

Оборотная конструкция

У такого вида имеется индивидуальное отличие от обычного изделия. Он оборудован механизмом поворота лемеха при вспашке соседнего ряда земли в обратном направлении. При повороте лемеха почва будет ложиться в том же направлении, что и предыдущий ряд. Благодаря такому механизму вспашка земли осуществляется быстро, в отличие от обычных видов.

Перед началом сборки необходимо найти схемы готовых моделей. Чертежи плуга для минитрактора своими руками сделать может только человек, владеющий навыками черчения. Но, в противном случае можно найти готовые в интернете.

Такой вид имеет три особые плоскости: внизу горизонтальная полоска соединяющая две части лемеха, спереди отвальная, а сбоку вертикальная полозки. Потом необходимо снять лемех и отвал, поставить на пол и присоединить к стенке, при этом нижняя полозка должна совпасть с уровнем пола.

Отрегулировать плуг можно, опустив нижнюю часть лемеха на 2−5 сантиметра ниже полозка. Левая и правая сторона отвала и лемеха должны выступать на сантиметр от уровня полозка.

После работы с почвой весь агрегат следует хорошо отчистить и смазать любой переработкой (маслом, солидолом и т. п. ) во избежание возникновения коррозии при хранении. А иногда такая конструкция может и полгода лежать без непосредственного применения, ожидая начала сезона вспашки.

Принцип действия снегоуборщика и его особенности

Для того чтобы построить что-то, необходимо сначала разобраться, как оно работает. Снегоотвал для мотоблока просто вгрызается в толщу снежного покрова и, таким образом, очищает себе путь, не прикладывая при этом огромных усилий. Проверено, что за минуту работы можно очистить до 12 кубических метров площади. При этом выброс массы из специальной трубы для утилизации осуществляется со скоростью 70 км/ч.

Поэтому можно с уверенностью сказать, что уборка снега мотоблоком ‒ довольно эффективный способ очистки площади. Он позволяет не просто расчистить дорогу, но и убрать снег максимально далеко, чтобы он не мешал движению.

Перед тем как начинать делать снегоуборщик для мотоблока своими руками, необходимо уточнить всю необходимую и важную информацию о предстоящей работе.

Каким будет двигатель – на бензине или электрический? Для этого необходимо четко обозначить место использования такой лопаты для уборки снега. Если вы не планируете выходить за рамки двора, то вам вполне хватит электрического двигателя. А вот в случае дальних очистительных работ лучше использовать стандартный бензиновый мотор.

Какого типа будет снегоуборочное оборудование? Оно бывает нескольких видов, что может существенно отразиться на качестве исполняемых работ в случае неправильно подобранного варианта.

Снегоход-будьдозер. Работа осуществляется на базе переднего отвала. Такой вариант идеален для снега, который слипся или давно лежит.
Шнековый снегоуборщик для мотоблока. Снег попадает в специальную трубу благодаря захватываниям шнека. А уже оттуда улетает на значительное расстояние.
Снегоход-вентилятор. Такая снегоуборочная модель использует для работы особые лопасти. Они поднимают и направляют снежную массу в наклонную трубу, которая и выбрасывает ее в сторону.
Снегоход-пылесос (воздушно-вентиляторный). Принцип довольно простой. Мотоблок снегоуборочный всасывает снег и на большой скорости выбрасывает его уже с другой стороны.

Для чего необходим отвал для мотоблока

При помощи отвала можно выполнять следующие основные работы:

расчищать снежные заносы;
выравнивать поверхность земли;
убирать мусор;
совершать погрузочные работы (если отвал исполнен в форме ковша).

А еще мотоблок с такой навеской можно использовать для:

создания ландшафтного дизайна;
строительства дорог и тропинок;
быстрого закапывания траншей, колодцев и оврагов;
создания высоких грядок;
сбора сыпучих материалов для последующей их транспортировки в тележке (прицепе);
разноса земли или органических удобрений по участку.

Как видно из перечня работ, отвал можно использовать круглогодично.

Самодельный плуг

Для мотоблоков среди навесного оборудования имеются плуги: конский для вспашки, оборотный для рыхления, окучивания и прочие. В последнее время стал набирать популярность плуг Зыкова, чертежи, размеры которого можно встретить только на специализированных ресурсах.

Главной его отличительной особенностью от массово выпускаемых являются тщательно высчитанные углы отвального лемеха для интенсивного перемешивания земли. Если сравнить его с обычными моделями, то видно, что предплужник на модели Зыкова располагается впереди на большем расстоянии, поэтому угол подъема проходит по дуге.

Крепление плуга к мотоблоку производится вертикально. Есть регулировка вылета ножа. Закрепление производится болтовым соединением. Чертежи плуга для минитрактора своими руками отличаются от тех, что предназначены для мотоблока.

Люди, которые живут в селах знают, насколько хлопотными могут быть снежные зимы. Уйма времени и сил уходит на расчистку снежных заносов около дома, калитки, гаража, дорогах. Чтобы больше не брать в руки совковую лопату и метлу, можно приобрести мотоблок со специальной лопатой, которая расчистит участок от снега. Но стоимость его довольно велика, что далеко не всем по карману. Да и не хочется тратить деньги, ведь можно самому изготовить лопату для мотоблока. Поэтому самодельная лопата для мотоблока своими руками отличная альтернатива покупной.

Снегоуборочная конструкция для мотоблока

Если речь идёт только о мотоблоке как силовом агрегате, то снегоуборочный «гаджет» к нему тоже будет иметь свои особенности.

Сперва необходимо отметить, что конструкция будет состоять из таких деталей:

вертикальный отвал;
4 стойки для предоставления конструкции большой жёсткости;
горизонтальный отвал;
нож для ковша;
резиновая прокладка;
шины для крепления тяг.

Мотоблок с отвалом для уборки снега очень часто используется в частных домовладениях. Для установки такого же оборудования на мотоблок понадобятся инструменты:

лист из стали 800х650х3 миллиметров;
пластины из стали (440х220х4 миллиметров, 4 штуки);
железные полосы (800х100х4 миллиметров);
пружины для крепления тяг (2 шутки);
профилированная квадратная труба 40х40 миллиметров, 1 метр;
набор шайб, гаек и болтов;
штанги (520 миллиметров в длину, 2 штуки);
свёрла по металлу;
набор ключей;
плоскогубцы;
лист толстой резины;
болгарка и набор отрезных дисков к ней;
сварка;
дрель.

Для установки отвала необходимо кронштейны, которые используются на раме мотоблока. Также конструкция к мотоблоку крепится за счёт двух нерабочих тяг, с помощью которых мотоблочные кронштейны будут разгружены. Нож для уборки снега к отвалу крепится с помощью стальных болтов на нижней кромке ковша.

Для многолетней работы конструкции рекомендуется её обработать специальной грунтовкой во избежание образования коррозии. Перед этим все места сварки необходимо тщательно обработать болгаркой. После грунтовки конструкцию можно покрасить

Важно и то, что резиновая полоса защиты должна выступать за пределы кромки, чтобы избежать повреждения поверхности участка

Как оказывается, любой человек может самостоятельно собрать снегоочиститель для мотоблока и другой техники. Нужно просто иметь минимальный опыт работы со сварочными аппаратами и желание работать. Этот процесс не является сложным, для создания снегоочистителя есть множество чертежей в интернете, а материалы и инструменты можно найти в любом хозяйственном магазине, если таковые не имеются. К тому же это существенно позволит сэкономить деньги.

Заключение

Мотоблочные самоделки своими руками, чертежи которых можно найти в интернете, представляют собой оптимальный выход для тех, у кого нет возможности тратить лишние средства на приобретение дополнительного оборудования.

Учитывая, что экономия получается значительная, появляется очень много желающих изготовить подобные технические средства собственноручно.

как сделать плуг для мотоблока своими руками: чертежи с размерами а также про адаптер для мотоблока Нева.

Оборотный плуг

Плуг этой конструкции немного сложнее. Сверху самоделки крепится закругленное перо. Происходит не только вспашка земли, но и отвал срезанного пласта – при обработке целины это бывает необходимо. Сложное строение оборотного плуга предполагает изготовление его профессиональным мастером, который может рассчитать точные параметры каждой детали.

Одной из разновидностей такой конструкций является плуг Зыкова. Для сборки своими руками потребуется стойка, с помощью которой он цепляется к мотоблоку, непосредственно корпус плуга с лемехом, доска для упора и загнутое лезвие для переворачивания пластов. Отвал плуга изготавливается из трубы диаметром 50 см.

Отвал-лопата

Мотоблоком можно выравнивать земельные участки для строительства хозяйственных сооружений. Он как бульдозер может чистить тротуары и дорожки от грязи и снежных сугробов. Для изготовления самодельного отвала надо взять металлический лист в 2 мм толщиной. Для прочности внутри отвала вертикально привариваются пластины из более толстого металла – они не дадут прогибаться задней стенке отвала. Еще нужна нижняя часть лопаты, ее обшивают жестью, чтобы низ не застревал в грунте или снегу. Низ лопаты к нижнему основанию располагают под прямым углом.

Для изготовления самодельной лопаты понадобится пила по металлу, дрель и сварочный аппарат. В качестве материала подойдет 200-литровая стальная бочка. Ее надо разрезать вдоль высоты на 3 части и сварить между собой крайние две из них. Металл бочки имеет достаточную толщину для прочности приспособления.

Картофелесажалка

Очень востребованным и незаменимым оборудованием на огороде является самодельная картофелесажалка. Она имеет расширитель для клубней с отверстием внизу и дисками для закапывания их в землю. Заднее колесо с внутренней стороны надо закрыть пластиной, чтобы посадочный материал не попадал под колесо мотоблока. Вся конструкция крепится на стальной раме. Глубина его закрепления регулируется.

Бункер можно сделать из фанеры или оцинкованного тонкого листа. Деревянный ящик можно покрасить водостойкой краской. Чтобы клубни не повреждались, внутри бункер выстилают резиной.

Посадочное устройство состоит из металлической трубки диаметром 10 см, к которой крепится сошник для прорезывания борозды. Высота его, а значит и глубина борозды, регулируется вертикальным перемещением конструкции.

Борозды заделываются дисками, направленными навстречу друг другу под углом. Они двигаются за счет подшипников. Ширина ряда изменяется ослаблением болтов стремянок и сдвиганием дисков. Чтобы на земле не оставалось следов от колес сажалки, землю можно рыхлить культивационными лапками, приваренными к раме.

Сидение сеятеля-самоделки для мотоблока крепится к металлической раме основания.

Дисковый окучник

Из подручных материалов своими руками можно собрать удобное приспособление для окучивания посаженных рядами овощных культур. Основными элементами самодельной навески будут две металлические крышки от кастрюль или диски одинакового размера. Диаметр их – не меньше 50 см. Края крышек или металлических дисков надо заточить как фрезы. Это основные детали окучника. Плоские крышки закругляют внутрь с помощью молотка.

Диски, собирающие землю в валик вокруг стеблей картофеля или другой культуры, укрепляют на металлическую раму. К нижней части ее приваривают небольшие колесики для опоры. Надо закрепить стержни дисков подвижно, чтобы можно было регулировать угол наклона обрабатывающих поверхностей.
