Осушитель воздуха для компрессора своими руками

Изготовление своими руками из холодильника

Адсорбирующий осушитель по-своему хорош, однако существует и другой тип – конденсирующий. Похожим способом работает и кондиционер в состоянии осушения воздуха. Сделать такой прибор можно дома своими руками. Для этого будет использоваться старый, но работающий холодильник.

Итак, суть в том, что камера холодильника уже сама по себе своего рода осушитель. Этим можно воспользоваться. Первым шагом стоит снять с холодильника или морозильной камеры все двери. Затем следует взять большой лист оргстекла и вырезать из него по контуру холодильника нужную часть. Толщина оргстекла не должна быть меньше 3 мм. Сделав такой несложный шаг, можно приступать к следующему пункту, а именно: необходимо вырезать небольшое круглое отверстие в оргстекле, отступив при этом от его края примерно 30 см

Важно сделать отверстие такого диаметра, который бы совпадал с диаметром монтируемого вентилятора или кулера. Как только данный этап будет пройден, можно вставлять и прикреплять сам вентилятор

Главное поставить данный прибор на «вдув», то есть, чтобы воздух забирался извне и поступал во внутрь холодильника. Следующий шаг может быть выполнен двумя разными способами. Первый заключается в том, что нужно вырезать сверху в оргстекле несколько маленьких отверстий. В таком случае очень важно не допустить ошибку: не вырезать отверстия, диаметр которых больше, чем отверстие с вентилятором. Второй способ более трудный. Он подразумевает под собой использование ещё одного кулера, но только уже на «выдув». Монтируется такой вентилятор таким же способом, как и тот, что работает на «вдув». Стоит отметить, что данный метод может потребовать чуть больше усилий, а также будет более требователен в электроэнергии. После настройки системы циркуляции воздуха необходимо оборудовать место сбора конденсата. Внутри холодильной или же морозильной камеры надо поставить специальную ёмкость небольшого размера, в которую будет собираться вся сконденсированная влага. Но эту влагу нужно куда-то выводить. Для этого можно использовать компрессор, который будет выкачивать воду из ёмкости с конденсатом в слив. В данном случае достаточно лишь соединить при помощи шланга эти две составляющие и время от времени включать компрессор. Самый последний этап – монтирование оргстекла к холодильнику. В этом может помочь обычный герметик и скотч. После запуска холодильника и кулеров вся система начнёт работать.

Вот некоторый анализ данного агрегата.

Плюсы:

• низкая цена;
• несложная сборка;
• легко доставаемые составляющие.

Минусы:

• громоздкость;
• невысокая эффективность.

Так что делать такой агрегат или нет – индивидуальный выбор каждого.

Результаты

При решении того, приобретать ли промышленный вариант исполнения или сделать влагомаслоотделитель своими руками, следует учитывать то, какой степени очистки следует добиться. Современные конструкции позволяют отделить загрязняющие частицы размером до пяти микронов. Существует фильтр, который позволяет отделять от потока частицы размером до одной десятой микрометра.

Габаритный чертеж фильтра влагоотделителя П-ФВ

Стоимость вышеприведенных вариантов исполнения очень велика. Поэтому следует рассматривать требования, которые предъявляются системой к качеству подаваемого воздуха. Если не нужно достигать подобного качества потока, то целесообразно приобретать более дешевые варианты исполнения. В обычных системах подачи воздуха можно использовать самодельный вариант исполнения для компрессора. Сделать своими руками подобную конструкцию можно, самодельный фильтр будет иметь меньшую эффективность, но его стоимость будет незначительной, ремонтопригодность позволит исключить вероятность возникновения больших затрат при обслуживании.

Циклонные отделители масла

Принцип действия. При входе в маслоотделитель пары хладагента с каплями масла попадают в спиральную часть аппарата. Поток движется по спирали и за счет центробежной силы происходит осаждение капель масла на внутренней поверхности стенок маслоотделителя. По стенкам масло стекает в нижнюю часть аппарата, отделенную от основной части специальным маслоотбойником, который предотвращает повторный унос масла. В нижней части маслоотделителя находится поплавковый механизм с игольчатым клапаном, который возвращает масло обратно в компрессор.

Читать также: Чем резать плоский шифер в домашних условиях

Конструкция маслоотделителя и маслоотбойника предотвращает выброс масла при запуске холодильного компрессора.

Для отделения масла от хладагента применяют различные типы маслоотделителей, эффективность работы которых зависит от условий их использования. Например, степень отделения масла в аппаратах увеличивается с понижением температуры пара, входящего в маслоотделитель. Маслоотделители с фильтрующей насадкой обеспечивают большую степень отделения при меньшей доли масла во входящем в аппарат паре хладагента. Бар-ботажные маслоотделители работают с номинальным значением степени отделения, если высота барботажного слоя в аппарате не менее 0,12 м, а отделенное масло непрерывно удаляется из аппарата.

Окрасочные работы в гараже или на воздухе упрощаются, если использовать краскопульт, работающий с помощью компрессора. Метод обладает одним существенным недостатком: воздух, нагнетаемый компрессором, имеет довольно высокую влажность, что отрицательно скажется на качестве окрашивания. За удаление влаги из потока воздуха отвечает специальный влагоотделитель для компрессора. Стоит ли покупать его или можно сделать самостоятельно? Давайте разберёмся!

Делаем абсорбционный осушитель своими руками

Для изготовления простейшего прибора удаления влаги с помощью абсорбции потребуются следующие предметы:

Для изготовления абсорбционного осушителя понадобится силикагель

• Две пластиковые бутылки, каждая объёмом не менее 2 литров.
• Гвоздь, спица, шило или иголка.
• Зажигалка или спички.
• Перчатки.
• Нож, ножницы.
• Абсорбирующее вещество. Оптимальный вариант – силикагель. Эти высушенные фракции геля великолепно впитывают влагу. Преимущество силикагеля – многократность применения без потери свойств. Вещество после использования просушивается и снова готово к эксплуатации. Для бутылочного осушителя хватит около 250 грамм абсорбента.
• Вентилятор. Подойдёт USB-вентилятор или кулер, используемый в системах охлаждения компьютерной техники. Питанием для вентилятора можно сделать USB-привод или зарядное устройство от мобильного телефона. Есть варианты обустройства рабочего механизма на аккумуляторе или батарейках. Всё зависит от доступных материалов, возможностей и умений.

Последовательность действий:

В одной из бутылок с помощью нагретого гвоздя делаются отверстия

Осторожно стоит относиться к нагреву гвоздя, чтобы избежать случайных ожогов стоит использовать тканевые перчатки.
Бутылку с отверстиями разрезают ножом на две одинаковые половины.
В нижнюю половину бутылки с отверстиями помещается вторая половина таким образом, чтобы горлышко было направлено вниз. На горлышко обязательно должна быть накручена крышка с проделанными многочисленными отверстиями

Для этого подойдёт нагретое шило или игла.
В верхнюю половину бутылки засыпается имеющийся абсорбент.
У второй бутылки срезается дно.
В ёмкость помещают небольшой вентилятор, который будет гнать воздух в сторону срезанного дна. Вентилятор помещается на удалении 8—10 см от срезанного дна. С горлышка скручивается крышка, чтобы обеспечить поступление воздуха к вентилятору.
Ёмкость с вентилятором аккуратно надевается на бутылку с абсорбентом. Стык тщательно перематывается изоляционной лентой, для герметизации.

Самодельный осушитель воздуха готов. Самодельный осушитель из бутылок позволит удалять влагу из воздуха тихо и качественно.

Использование кондиционера вместо осушителя

Прежде чем приступать к раздумью об устройстве нового аппарата, стоит обратить внимание на следующий факт. Практически любой современный кондиционер способен в некоторой степени стать осушителем воздуха

Настроить его таким образом можно двумя способами.

Первый способ подойдёт для более старых моделей. Для осушения воздуха в помещении необходимо выставить на конденсаторе режим «холод» и поставить самую маленькую скорость вентилятора. Благодаря разности температур между комнатой и пластиной внутри кондиционера вся вода, находящаяся в воздухе, начнёт конденсироваться на более холодном участке.

На многих современных приборах существует специальная кнопка «DRY», которая выполняет похожую функцию, что и метод, описанный выше. Разница лишь в том, что при использовании специального режима кондиционер сможет максимально низко снизить обороты вентилятора. Безусловно, данный способ наиболее удобен и практичен.

В использовании кондиционера вместо осушителя есть большой плюс: не нужно тратиться на два отдельных прибора, так как все функции умещаются в одном. Для многих людей это означает минимальное количество шума и максимальное по размеру свободное пространство.

Достоинство и необходимость эксплуатации влагоотделителя

Применение этого изделия при выполнении окрасочных работ обеспечивает длительный срок покрытия, и защиту металлических поверхностей от коррозии, но для этого подаваемый поток воздуха должен быть сухим и не содержать посторонних механических включений. Этого можно добиться, используя фильтрующие установки разного типа. Фильтрующие установки изготавливают в производственных условиях, и их эксплуатация гарантирует качественную подготовку воздуха. Вместе со всеми положительными сторонами, качественные заводские фильтры стоят довольно дорого.

Именно поэтому, многие мастера изготавливают такие устройства самостоятельно. Для этого можно использовать пропановые емкости, баллоны из-под огнетушителей и стандартные воздушные фильтры.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

для старого компрессора у меня был сделан фильтр-осушитель из пластикового фильтра для воды, заполненного силикагелем (кошачий туалет). Со своей задачей он справлялся хорошо, но компрессор я поменял на более мощный, и если старый давал максимум 8 атм, то новый уже 10, а это максимальное давление, которое выдерживают такие фильтры. Поэтому. чтобы не получить БАБАХ в мастерской, я решил сделать новый фильтр, который и представляю на суд общественности.

Основой его служит стальная труба 100мм. с толщиной стенок 3 мм. Верхнюю и нижнюю крышки сделал из 14 швеллера.

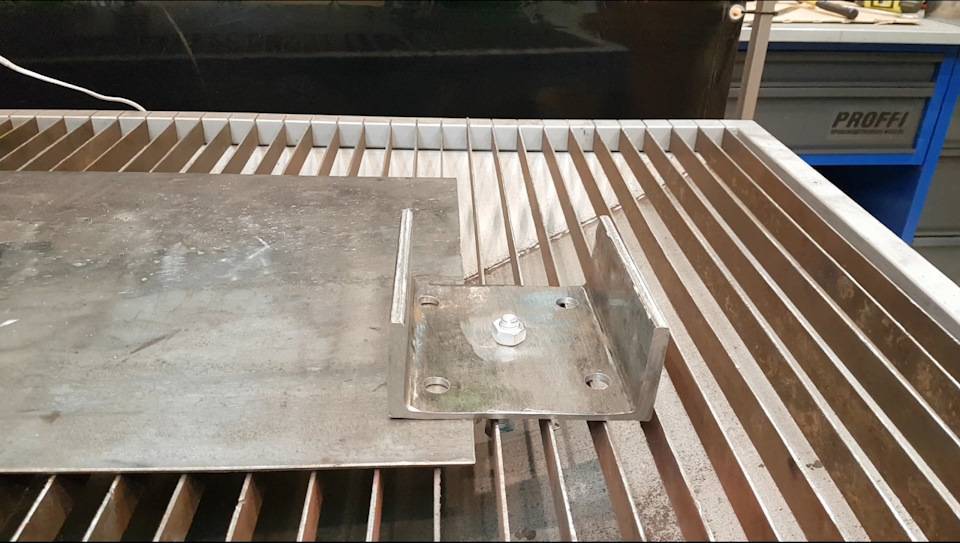

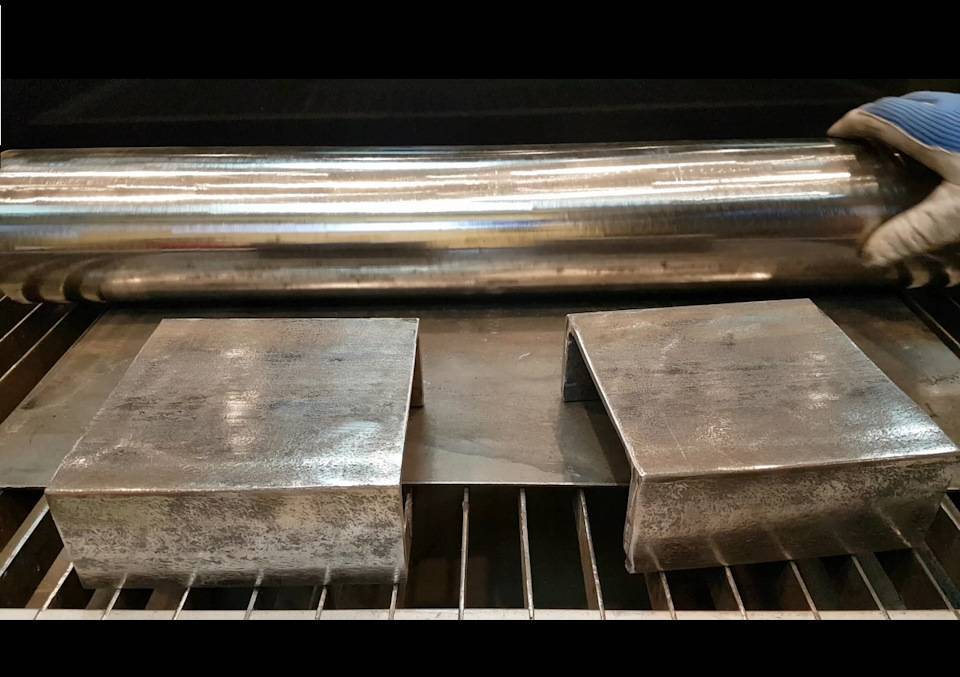

От трубы отрезал 80 см., от швеллера 2 квадрата 14х14 см. Все очистил от ржавчины.Для очистки трубы изнутри использовал круг проволочный 100 мм., с приваренной к нему шпилькой, зачистил не до блеска, но ржавчины и прочей дряни не осталось.

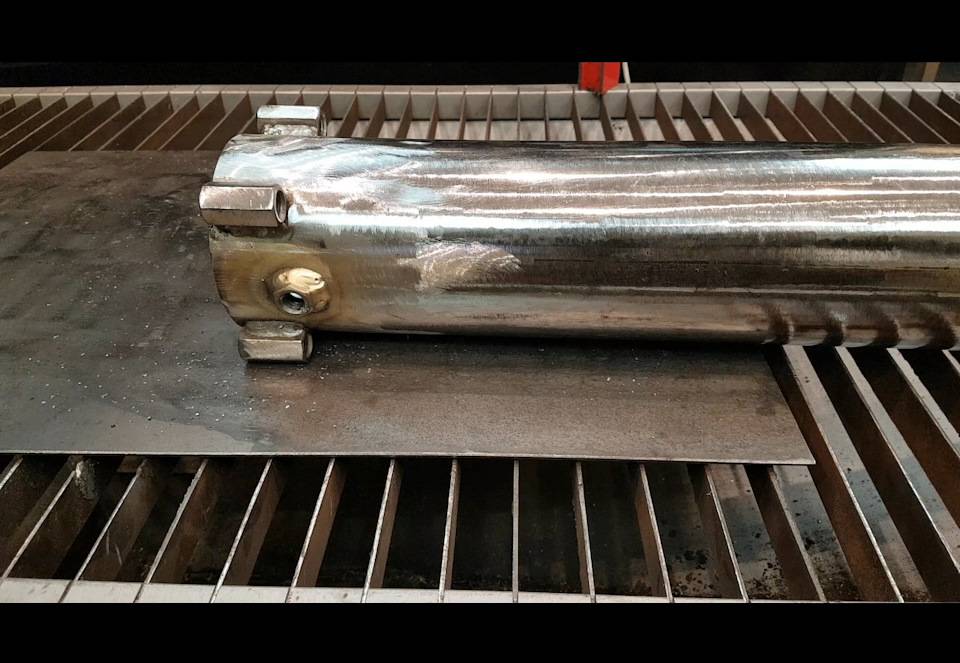

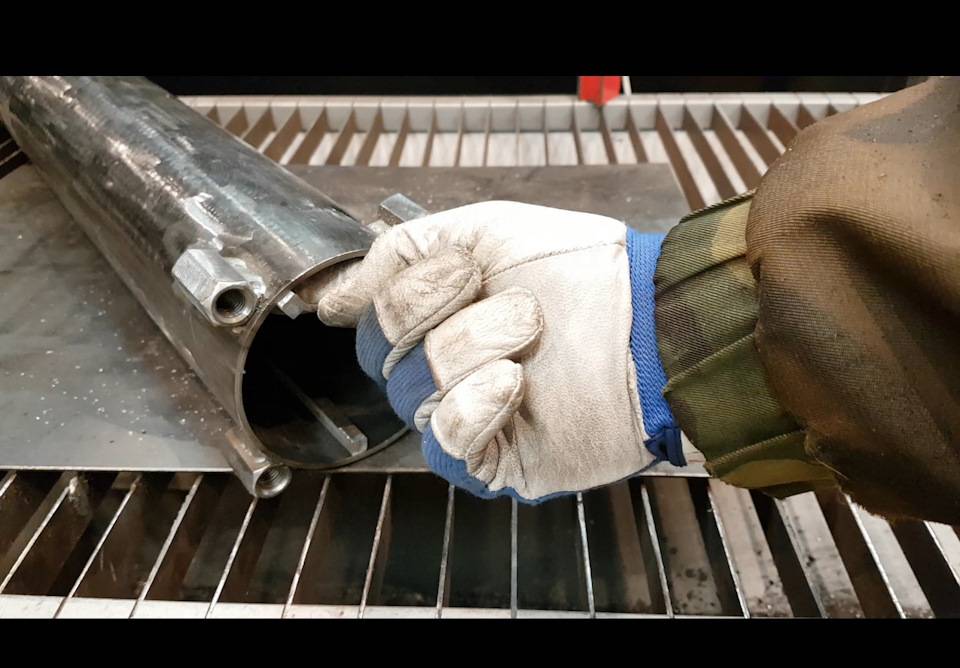

К трубе привариваю 8 проходных гаек М12, по 4 на сторону.

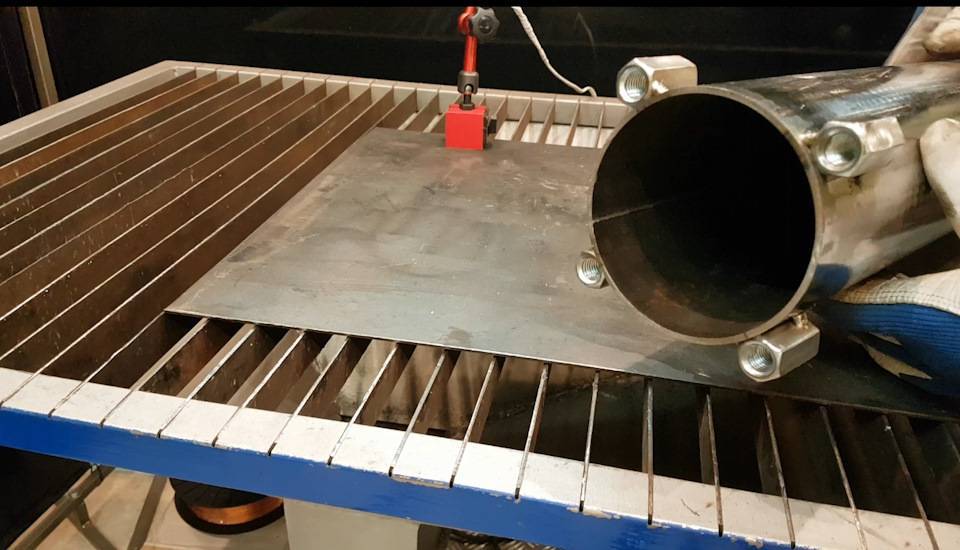

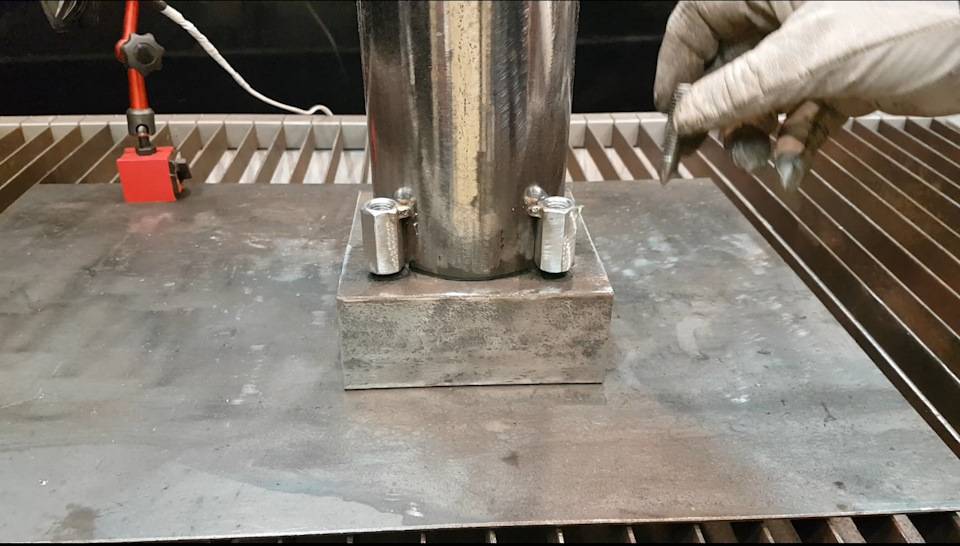

Ставлю на основание и размечаю места отверстий.

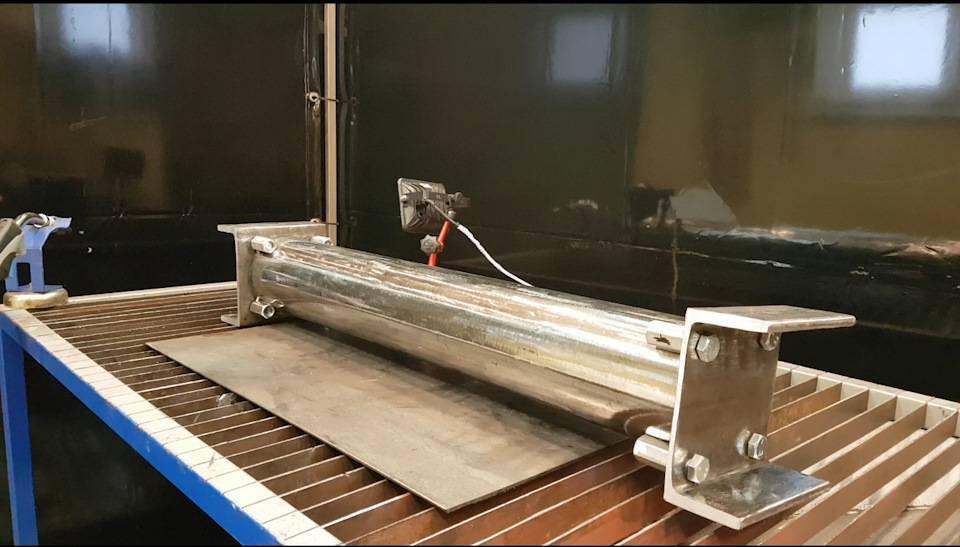

Получилась вот такая конструкция, крышки получились чуть-чуть не параллельны друг другу, надо было сделать какой-нибудь шаблон, а не размечать “на глаз”, но в целом это не критично.

В нижней крышке просверливаю отверстие 12мм, и привариваю гайку М12, рассверливаю ее сверлом 12мм, и нарезаю трубную резьбу 1/4 дюйма, и вкручиваю пробку для слива конденсата.

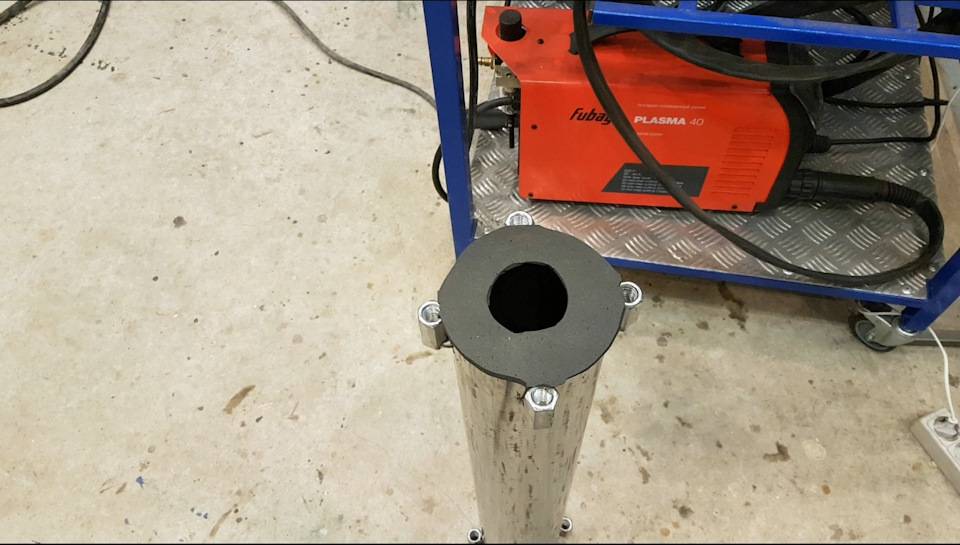

Из бензо-маслостойкой резины делаю прокладки вверх и вниз, в нижней вырезаю отверстие для слива конденсата.

К корпусу фильтра привариваю две гайки М12, одну внизу (для подачи воздуха от компрессора), и вторую вверху для выхода готового воздуха. И все так же как и с гайкой для пробки, рассверливаю, нарезаю резьбу, вкручиваю штуцеры.

В нижней части фильтра привариваю 3 опорных планки, они ограничивают камеру сбора конденсата, и на них будет опускаться кассета фильтра.

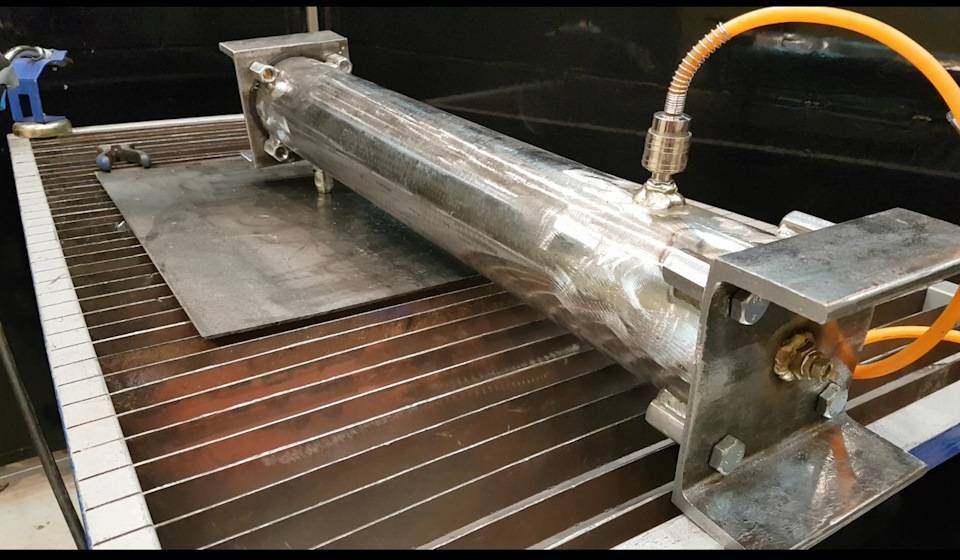

В целом, фильтр готов, собираю и опрессовываю. Давление держит, утечек нет.

Из 1 мм. стального листа вырезаю 5 кругов для внутренних перегородок. И обтачиваю их точно под размер трубы

вырезаю в них отверстия и крашу.

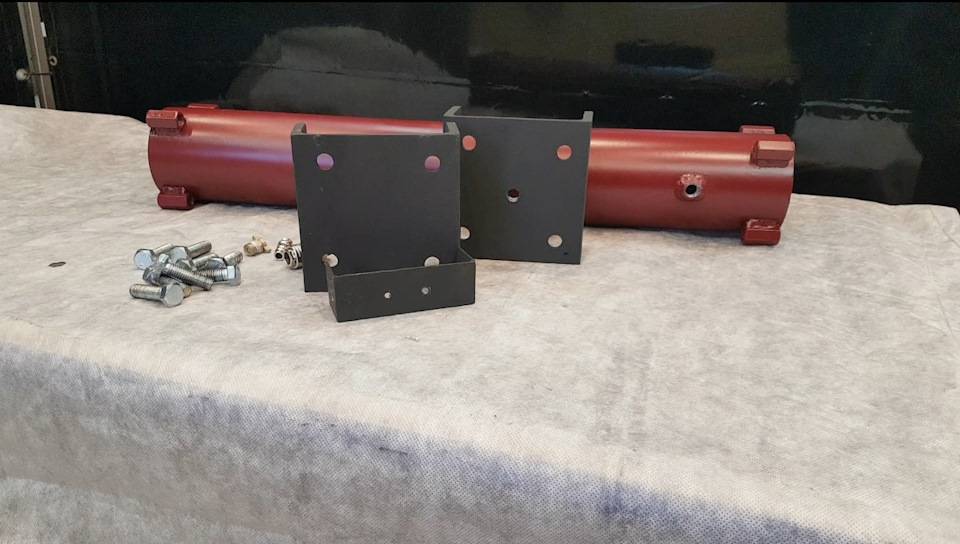

Корпус фильтра и другие детали также окрашиваю изнутри и снаружи.

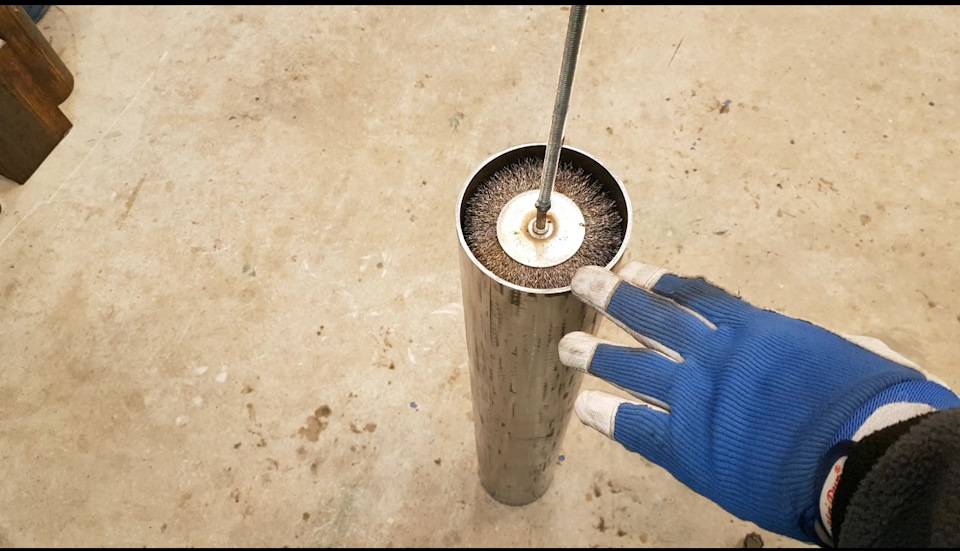

После сушки, прикручиваю нижнюю крышку и начинаю сборку.К нижней перегородке прикручиваю шпильку М5, на которой будет держаться вся внутренняя кассета. Опускаю ее на упоры и наполняю до середины фильтра хозяйственными губками из нержавейки (надеюсь, что они действительно из нержавейки, как написано на упаковке), всего уходит 20 мочалок.

Следующие перегородки собираю из 2 кругов, поместив между ними куски от салонного фильтра для автомобиля. Одну перегородку укладываю на мочалки.

И насыпав сверху силикагель, закрываю 2 перегородкой. Вверху остается небольшая камера очищенного воздуха.

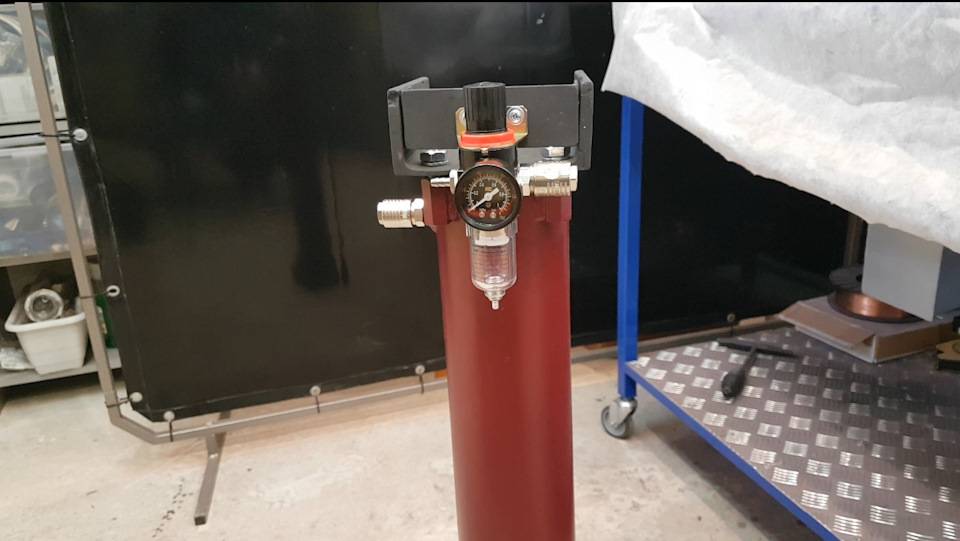

Закрываю все это верхней крышкой через прокладку. К крышке прикручиваю пост фильтр с регулятором давления.

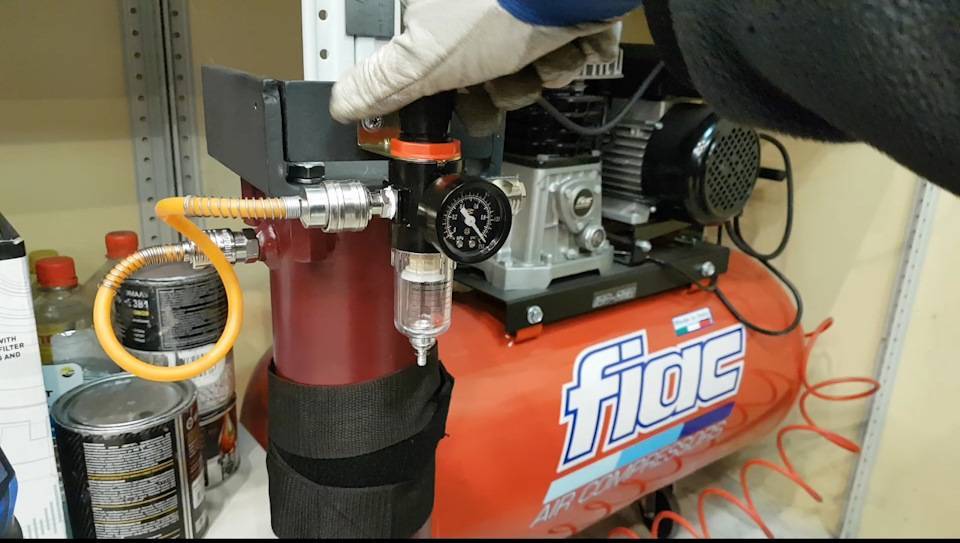

Делаю маленький шланг для соединения фильтра с пост фильтром. Еще раз провожу проверку давлением, и устанавливаю на место, где он будет стоять.

Надеюсь. что загрузки этого фильтра мне хватит минимум на год, а может даже и больше.

Более подробно в видео.Часть 1 —

Зачем нужны осушители

Одной из основных характеристик качества сжатого воздуха является его влажность. Осушители используются, как дополнительное оборудование, удаляющее ее излишки. Способствуют увеличению эффективности эксплуатации компрессорных установок, экономии расходов на их техническое обслуживание.

Приборы оснащены специальными резервуарами для сбора отводимого конденсата, что препятствует появлению коррозии в конденсаторе. Капельки жидкости образуются при контакте пара с охлажденными поверхностями. Осушители, изготовленные на промышленной основе, работают в автоматическом режиме, изготавливаются из экологичных материалов и сырья. Представлены широкой линейкой моделей под разное рабочее давление. При особых условиях подготовки воздуха приборы, утилизирующие влагу из воздуха, поддерживают работу компрессорной техники на высоком уровне.

Читать также: Самый популярный сварочный полуавтомат

Функции осушителя направлены на то, чтобы предотвратить:

• загрязнение воздуха вредными субстанциями, в т.ч. следами масел;
• образование ржавчины;
• падение давления;
• пропускание воздуха;
• образование твердого остатка в системе прохождения компрессорного потока;;
• ухудшение товарных свойств конечного продукта и брака;
• выход из строя пневмосистем и последующий дорогостоящий их ремонт.

Как самому сделать осушитель воздуха из старого холодильника

Осушитель из холодильника Устройство конденсационного типа является более сложным, но все же если немного постараться, то сделать его можно самостоятельно. Для выполнения задания необходимо:

• со старого холодильника снять двери, открутив петли;
• измерить двери и вырезать такой же элемент их оргстекла толщиной 3 мм;
• измерять диагональ бытового вентилятора, который будет использоваться в самодельном устройстве;
• от низа оргстекла отступить 40 см и вырезать отверстие, соответствующее диаметру вентилятора;
• зафиксировать вентилятор в отверстии с помощью саморезов так, чтобы он обеспечивал подачу воздуха во внутрь холодильника;
• вверху пластины просверлить отверстие под установку шланга для вывода жидкости;
• фиксируется шланга на пластине;
• на место традиционной дверцы устанавливается обновленный элемент из оргстекла и фиксируется с помощью саморезов;
• все стыки обрабатываются герметиком для создания целостной конструкции;
• устанавливается емкость для сбора отработанной жидкости.

Такое устройство снизит показатели влажности в помещении на 10 %.

Осушитель для компрессора

Первым и очень важным этапом при работе с пневматическим оборудованием является подготовка сжатого воздуха. Известно, что воздух, который вырабатывает компрессор, имеет относительную влажность от 30 до 90 процентов. Попадание такого количества влаги в пневмоинструмент и другое оборудование может привести к коррозии отдельных деталей установки и поломке работающей системы в целом. Поэтому осушка сжатого воздуха является необходимой мерой при подаче его на оборудование.

Типы

По принципу работы осушители сжатого воздуха делятся на два основных вида: рефрижераторные и адсорбционные

Рефрижераторные

Самым известным и доступным является осушитель сжатого воздуха рефрижераторного типа. Принцип его работы заключается в охлаждении воздуха и выпадении лишней влаги в виде капель, которые скапливаются в конденсатоотводчиках и выводятся из системы. Охлаждение происходит с помощью оборудования похожего на обычный холодильник или кондиционер, поэтому их еще называют холодильными осушителями. Таким способом можно понизить влажность воздуха до показателя точки росы не ниже +3°С.

Не смотря на внешнюю простоту рефрижераторный осушитель для компрессора являются сложным высокотехнологичным оборудованием. Все процессы в современных моделях происходят автоматически. В больших установках, и когда требуется высокая точность регулирования, для управления используются микропроцессорные контроллеры.

Сам процесс работы осушителя для компрессора прост:

• В теплообменнике тепло, приносимое сжатым воздухом, поглощается движущимся в противоположном направлении, уже охлаждённым воздухом. Дополнительная энергия для этого не затрачивается. На этой стадии, около 60% содержащейся в сжатом воздухе влаги, конденсируется.
• Сжатый воздух проходит через рефрижераторный теплообменник и охлаждается, достигая температуры конденсации. Циркуляцию хладагента обеспечивает компрессор. Оставшаяся влага в сжатом воздухе охлаждается, достигая давления конденсации, и автоматически удаляется.

Главный недостаток такого осушения сжатого воздуха — это ограниченная возможность снижения температуры точки росы.

Адсорбционные

Адсорбционные осушители для компрессора наполнены специальным веществом, которое впитывает в себя влагу из проходящего через него воздуха. Такой принцип осушки сжатого воздуха дает возможность гарантировать более низкую точку росы (до -70 градусов), что позволяет использовать пневмооборудование при низкой температуре окружающей среды, а также в фармакологии, электронной и пищевой промышленности.

Осушители сжатого воздуха адсорбционного типа состоят из двух колонн, через которые проходит воздух. Одна находится в режиме осушки, в то время как другая продувается в режиме регенерации, используя для этого часть сжатого воздуха.

Производители

Одним из лидеров по производству осушителей сжатого воздуха является итальянская фирма FRIULAIR. Ее продукция отличается высоким качеством, простотой эксплуатации и надежностью. При этом цена осушителя воздуха для компрессоров остается на доступном уровне.

Рефрижераторные осушители сжатого воздуха данного производителя имеют пропускную способность от 350 до 150 000 л/мин, которые отличаются низким значением перепада давления (0.01 бар) и постоянным значением точки росы (+3 градуса) при любых условиях работы. Использование установок данного производителя позволяет существенно снизить расход потребляемой электроэнергии, а их компоненты не оказывают вредного влияния на окружающую среду.

Адсорбционные модели FRIULAIR позволяют получить точку росы сжатого воздуха -20, -40 и -70 градусов. В качестве адсорбента используется молекулярное сито, замена которого производится через 3-5 лет. Данная продукция имеет в комплекте фильтр тонкой очистки и пылевой фильтр. Оба фильтра удобно расположены и не занимают много места. Поглотители шума легко снимаются и могут быть заменены в случае необходимости. Данные модели не требуют больших затрат на техническое обслуживание, достаточно компактны и долговечны. Они оснащены электронным контроллером, отслеживающим работу установки и выводящим все данные на монитор. С помощью него можно управлять экономией электроэнергии, выбирать точку росы и способ работы устройства.

Покупая соответсвующий фильтр и осушитель сжатого воздуха вы не только увеличиваете срок их эксплуатации, но и делаете всю пневматическую систему более эффективной и оптимальной. Поэтому к данному оборудованию необходимо отнести со всей серьезностью.

Устройство сушки воздуха для компрессора: бюджетная модель своими руками

Чтобы лакокрасочное покрытие получилось гладким, однородным, без дефектов можно в домашних условиях изготовить осушитель воздуха для компрессора своими руками из подручных материалов.

Способ #1

• В качестве резервуара используется газовый баллон.
• Он разрезается в поперечном сечении болгаркой, чтобы получилась разборная конструкция.
• Эксплуатироваться будет в перевернутом вертикальном положении. При этом запорная арматура (краник) располагается снизу.
• В верхней части баллона при помощи сварки вваривается строго горизонтально, с небольшим смещением к одной из стенок баллона, входящий патрубок с резьбой на концах.
• Это позволит поступающему внутрь под давлением воздуху создавать крутящиеся струи непосредственно у стенок.
• Выходной кусок трубки приваривается уже строго по центру вверху баллона. При этом по длине труба составляет около 2/3 длины резервуара.
• В качестве фильтрующего элемента внутрь насыпается отходы токарного производства (стружка).
• На выходном конце устанавливается сетчатый фильтр.

Читать также: Ввод электрокабеля в дом под землей

Способ #2

Можно изготовить фильтрующий элемент освобождения сжатого воздуха от влаги для качественной покраски гаражной техники по второму варианту, использовав силикагель.

• отрезок трубы длиной 0,65 – 0,7 м и сечением 100 мм.
• листовой металл (толщина 3 мм);
• металлическая сетка;
• огнетушитель б/у;
• крепежные детали.

• От трубы отрезается кусок с ровными краями по длине 50-55 см.
• С одного края (это будет верх) выполняется выемка прямоугольной формы размером 10х5 см на стенке трубы. Отверстие должно перекрываться сеткой и ориентироваться на ее размеры.
• Такой же разрез наносится диагонально с другой стороны трубы.
• На оба выреза примеряются два куска сетки и прихватываются сваркой, чтобы верхние края вставки и корпуса строго совпадали.
• Оставшийся полый цилиндр трубы разрезается вдоль пополам болгаркой.
• Эти фрагменты накладываются сверху и привариваются уже основательно крепким швом.
• Так как железо довольно толстое, то для сварочных работ лучше подойдет ручная дуговая сварка. Она гораздо лучше, чем тот же полуавтомат, делает швы на железе.
• Должна получиться цилиндрическая конструкция с полуцилиндрическими выпуклостями на обоих краях.
• На огнетушителе откручивается пробка.
• Отрезается горлышко и резьба на нем.
• Крышка огнетушителя освобождается от ненужных деталей. Все отверстия в ней плотно заделываются.
• Эту отрезанную часть с резьбой приваривается к верхнему краю будущего фильтра.
• Для устойчивого положения конструкция с противоположного (нижнего) края оборудуется основанием: кусок железа размером 35-35 см или других параметров приваривается ко дну фильтра.
• Чтобы закрыть полуцилиндрические выступающие части снизу и сверху из металла вырезаются три фрагмента в виде полукруга. Кривая кромка округлого края должна соответствовать диаметру трубы. Нужно, чтобы полукруглые детали плотно прилегали к трубе и закрывали не заваренные участки.
• Для фиксации таких накладок в двух из них вырезаются отверстия под болты (в тех, что будут находиться сверху). Третий (глухой) фрагмент приваривается снизу.

В результате получается устройство, содержащее в верхней части засыпную горловину и редуктор. Внизу – соединительный патрубок для забора воздуха. Вся конструкция опирается на устойчивое основание. Она обязательно проверяется на герметичность путем подключения компрессора. При нормальном исходе в горловину насыпается силикагель до отметки нижнего края верхней сетки. Подключаются шланги, и осушитель готов к работе.

Самодельный осушитель воздуха – недорогой вариант удаления конденсата из воздушного потока и повышения качества работ.

Большинство моделей кондиционеров (сплит-систем) имеют компрессионные блоки, направленные на регулировку уровня увлажнения воздуха. Но бывают ситуации, когда микроклимат в помещении имеет слишком высокие показатели влажности. В такой ситуации компрессионное оборудование необходимо обеспечивать дополнительным влагоотделителем.

Влагоотделитель для компрессора можно сделать своими руками из подручных средств
