Нижней обвязкой называют брус или толстую доску, укладываемые на фундамент и служащие основой для стоек каркаса стен. Поскольку этот элемент дома очень важный, при его сборке и монтаже стоит придерживаться предписанных технологий.
Выбираем материал для обвязки
Для сборки нижней обвязки щитового здания обычно используют пиломатериал из древесины хвойных пород. Такой материал имеет большую, в сравнении с лиственными породами дерева, прочность и очень устойчив к деформациям и растрескиванию. К тому же из-за высокого процента содержания смол он меньше подвержен воздействию влаги. Следовательно, выбирать для обвязки, следует ель, кедр, лиственницу или сосну.
Варианты изготовления обвязки:
- Брус. Для дома, обычно, используется материал 150х150мм или 100х150мм.
- Сбитые друг с другом толстые доски. Обвязку этого типа устанавливают на ребро, таким образом, чтобы доски располагались на торцах.
- Иногда, монтаж обвязки производят из двух толстых досок и кусков бруса. Последние располагаются между досками так, чтобы впоследствии в образованные ими гнезда можно было вставлять стойки каркаса стен.
- Под легкие постройки, обвязку иногда делают и из одной толстой доски. Материал для обвязки нужно брать только качественный и откалиброванный по размеру.
Что нужно сделать при заливке фундамента?
Основание под каркасную постройку в зависимости от типа грунта на участке может быть ленточным, столбчатым либо свайно-ростверковым. Принципиального отличия в способе монтажа нижней обвязки на все виды фундамента не существует. При заливке ленточного или свайно-ростверкового фундамента, сверху вливаются анкерные болты 16мм, которые в последующем и будут служить крепежами для обвязки. Перед началом монтажа обвязки и установке каркаса стен, бетонное основание должно выстояться несколько недель.
Подготовительные работы
Итак, давайте рассмотрим, как сделать надежную нижнюю обвязку дома. Готовый фундамент предварительно проверяют на горизонтальность уровнем или нивелиром. При наличии перепадов более 1см, поверхность выравнивают цементным раствором. Прочность она должна набирать в течении недели.
Важно: Выравнивать неровности меньше одного сантиметра цементным раствором нельзя. Слой под давлением стен впоследствии раскрошится
При этом выравнивание выполняют наклеиванием с шагом в 30-60см деревянных накладок. Совсем уж незначительные перепады можно сгладить шлифованием болгаркой с диском по бетону.
Paste a VALID AdSense code in Ads Elite Plugin options before activating it.
После выравнивания основания, приступают к ее гидроизоляции. Чаще всего для этой цели используют рубероид. Гидроизоляцию фундамента следует сделать не менее, чем в два слоя. Проклеивание производят битумной мастикой горячим или холодным способом. Можно и просто промазать поверхность бетонного основания мастикой в несколько слоев. Более подробно о том, как сделать гидроизоляцию фундамента своими руками смотрите здесь.
Совет: Обязательно пропитайте брус или доску обвязки антисептическим материалом. Это позволит увеличить срок службы материала. Также неплохо будет пропитать брус антипиреном, так как смолы в хвойных породах дерева много и горит она очень хорошо.
Перед установкой обвязки, можно проложить основание здания просмоленной доской. Однако так чаще поступают все же при возведении не каркасных, а рубленых строений.
Монтаж нижней обвязки
Брус укладывают на поверхность фундамента, временно закрепляют и проверяют прямоугольность углов нивелиром. Соединяют брус друг с другом или методом «встык» или «в полдерева». В первом варианте торец одного элемента просто плотно прижимают к краю второго и производят крепление металлическими пластинами. Во втором – на концах бруса пропиливают прямоугольную выборку на половину ширины доски. Крепление при этом выполняется на анкер и дополнительно на гвозди.
К самому фундаменту обвязка крепится на болты. Шаг между ними составляет 1.5 метра. Для крепления древесины к бетону обычно используются шестигранные анкера с широкой шайбой. Стойки каркасного здания чаще всего к обвязке крепят металлическими оцинкованными уголками.
Обвязка каркасного дома является связующим элементом здания на столбчатом либо свайном фундаменте. Роль нижней обвязки заключается в обеспечении соединения частей конструкции фундамента между собой, а также крепления основания и стен. Верхняя обвязка объединяет в одно целое стены и перегородки здания, а также равномерно распределяет нагрузку от крыши.
Технология в зависимости от типа фундамента
Как сделать обвязку каркасного дома? Последовательность монтажа во многом зависит от типа фундамента. Рассмотрим процесс изготовления нижней обвязки для наиболее распространенных типов оснований.
Свайный или столбчатый
Из всех типов фундаментов, распространенных в наших климатических условиях, свайный имеет наибольшее количество вариантов. Подчас они значительно отличаются друг от друга.
Так, может отсутствовать ростверк, высота свай над землей может быть разной, толщина и материал тоже могут иметь массу типов. Тем не менее имеются общие моменты монтажа. Нижняя обвязка каркасного дома на винтовых сваях выглядит так:
- Прежде всего, надо создать гидроизолирующую отсечку между материалами обвязки и фундамента. Это может быть рубероид (толь), нанесение битумного слоя и т. п.
- Раскладка бруса или досок по местам установки.
- Из бруса делается обвязка углов каркасного дома вполдерева.
- Устанавливается брус, крепление к ростверку (или непосредственно к сваям) делается при помощи анкеров или резьбовых шпилек, наваренных на основание. Обязательна проверка при помощи уровня на горизонталь.
- Угловые соединения усиливаются гвоздями, шурупами или болтами.
- Крепятся лаги с нужным шагом.

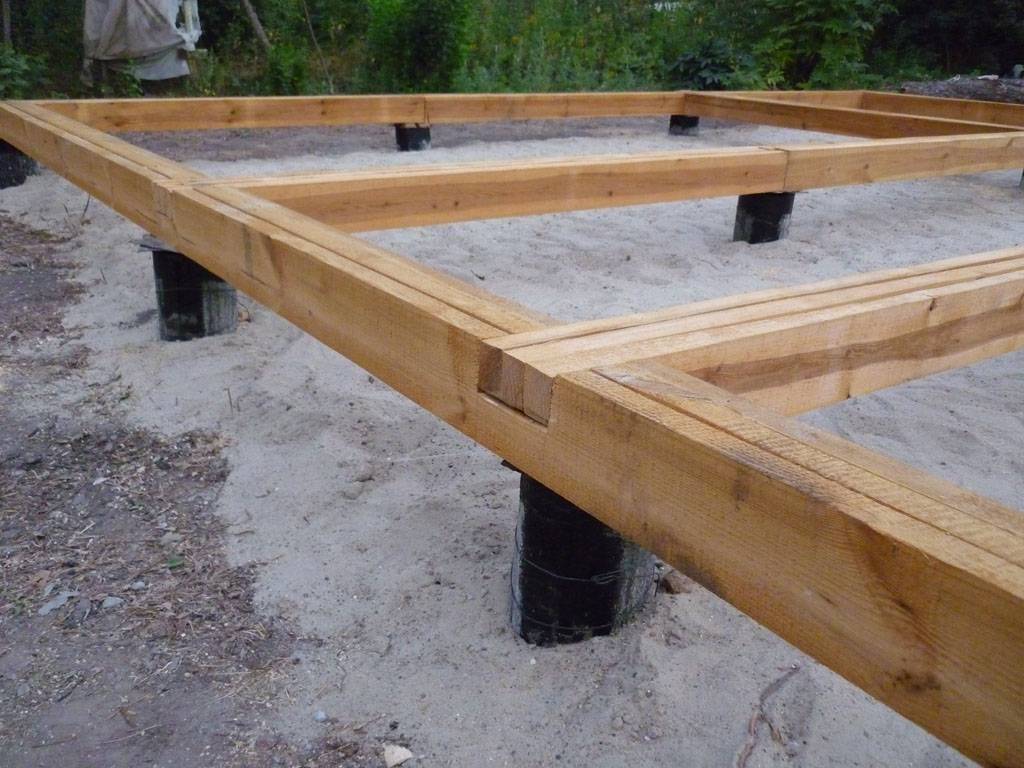

Нижняя обвязка каркасного дома на столбчатом фундаменте выполняется таким же образом.
Ленточный
В данном случае крепление нижней обвязки каркасного дома к фундаменту производится проще. Имеется сплошная бетонная лента с ровной горизонтальной поверхностью, позволяющая прочно прикрепить обвязку.
Нижняя обвязка каркасного дома на ленточном фундаменте делается в таком порядке:
- На ленту укладывается слой гидроизолятора.
- Изготавливаются гнезда для угловых соединений.
- Брус или обрезная доска крепится на шпильки, болты или анкеры.
- Усиливаются углы. Дополнительно проверяется горизонталь, при необходимости положение бруса корректируется клиньями или подкладками.
- Монтаж лаг делается наиболее удобным способом, при этом следует учитывать наличие ленты как опоры для лаг. Обязательна гидроизоляция при опоре на ленту.
Плитный
Для плитных фундаментов наличие нижней обвязки диктуется только способом возведения стен. Если в качестве рабочей схемы выбирается метод платформы, то нижняя обвязка не нужна.
В этом случае обходятся созданием чернового пола, на котором собираются и поднимаются стены. Порядок такой:
- Укладка сплошного гидроизоляционного покрытия рулонными материалами.
- Установка опорных брусков, на них в перпендикулярном направлении монтируются лаги чернового пола.
- Настилается черновой пол, образуя площадку для сборки каркасов стен.
- Разметка, сборка стен.
В случаях, когда сборка стен ведется постоечным методом, то нижняя обвязка нужна и делается так:
- Делается гидроизоляция плиты.
- Раскладывается брус или обрезная доска, делаются гнезда для соединения углов.
- Установка бруса, соединение углов, проверка параллельности и горизонтали.
- Монтаж лаг. Все этапы требуют постоянного контроля плоскости и горизонтали.
Углы в случае с брусом соединяются вполдерева, с усилением в виде бобышек, металлических пластин, болтов или скоб. Необходимо помнить, что все крепежные элементы из металла нуждаются в защитной обработке окрашиванием или нанесением битумного покрытия. После монтажа пола, стен и наружной обшивки доступа к металлическим деталям не будет, их состояние контролировать станет невозможно, поэтому следует заранее позаботиться об их защите от коррозии.
Внимание! Для ленточных или плитных оснований наилучшим способом крепления бруса будет соединение на деревянные пробки, закрепленные в бетоне. Материал следует выбирать наиболее смолистый, для защиты от влаги
Отверстия для пробок внутри следует покрыть битумом.
Монтаж нижней обвязки
Под нижней обвязкой сруба понимают крепление бруса к фундаменту. Методов много, о них ниже, но сначала стоит предварительно сделать несколько манипуляций, дабы в будущем не случилось неприятностей разного рода. Итак:
Во-первых, подготовленный фундамент, неважно какого типа он будет – свайный столбчатый или ленточный, подготавливают. То есть его утепляют и гидроизолируют
Делается это для того, чтобы нижний венец не имел прямого контакта с основанием, которое при перепадах температур способно накапливать влагу и соответственно обвязка для дома из бруса и само здание начнёт гнить.
- Во-вторых, нельзя забыть положить на поверхность фундамента лиственничный брус – он влаге не подвержен в принципе, да и вести венцы будет более сподручно на ровной поверхности.
- В качестве крепежа в основании всегда требуются мощные и надёжные элементы. Лучше всего с этими справляются анкерные болты.
Между собой же брусья скрепляются разной длины нагелями – деревянными клиньями прямоугольной формы. И в шахматном порядке.
Как происходит процесс нижней обвязки:
Основание, для того чтобы обвязка дома из бруса была ровной, проверяется на предмет перекоса. Делают это с помощью строительного уровня.
Далее, в фундамент вбиваются анкерные шпильки. Вообще-то, их нужно было монтировать ещё до того, как предстояла заливка. Но если этого сделано не было, то придётся высверлить отверстия и вставить их туда, а потом снова залить. Длина должна быть утоплена примерно в половину основания.
После этого, фундамент осмаливается битумной мастикой и укрывается двумя слоями рубероида. Кстати, болты или шпильки также стоит промазать.
Теперь наступает очередь лиственничного бруса. Он примеряется на анкерные штыри и ударами топора на нём ставятся отметины для соответствующих сверлений. После выполненной работы, брус садится на фундамент. Нельзя забыть о том, что каждый «круг» здания потребует межвенцового уплотнителя.
Следующим этапом будет установка окладного венца с рубкой в чашу или лапу. Все технологические отверстия должны быть уже просверлены, чтобы нижняя обвязка дома из бруса соответствовала лиственничному элементу.
Зазоры лапы или чаши перекладываются уплотнителем. В такой роли сейчас используется джут. Не нужно пользоваться советами дедов и совать туда мох и паклю – всё-таки промышленность на месте не стоит и предлагает потребителю разные варианты.
Таким образом, выполняется нижняя обвязка брусового дома. Работа несложная, но кропотливая и необходимая. Вряд ли какие-либо строения обходятся без неё.
Верхняя обвязка
После того как дом возведён и последние венцы подняты, их не закрепляют ничем, дабы при устройстве стропильной системы, их можно было снять. Строению необходимо время для усадки как минимум год. Это время можно посвятить выбору материалов для утепления, стиля и интерьера собственного дома.
Срок, отведённый на усадку, пролетит быстро и настанет момент, когда придётся решать вопрос – как сделать обвязку для дома из бруса в верхней его части. Итак:
Снимается верхний венец и по поверхности закреплённого бруса устанавливается мауэрлат – главный стропильный элемент. Каким образом его устанавливают? Так же как и лиственничный брус, с той лишь разницей, что в нём делают пропилы для стропильных ног. Под него обязательно подкладывают уплотнитель.
Далее, на заранее подготовленные пропилы устанавливают потолочные лаги. Они, естественно, должны быть большим сечением нежели, 100*50 мм. Всё-таки это будущий потолок.
После мауэрлата устанавливают последний венец на те же нагели и скрепляют по углам коротким брусом сечением 50*50 мм
Можно применить дополнительно стальные уголки по всем углам, но важно помнить, что металл для древесины не лучший сосед – он способен накапливать конденсат и отдавать его в поры бруса.
Таким образом, устройство верхней обвязки брусового дома можно считать оконченным.
Преимущества каркасных зданий
Жилищное строительство во все времена и на всех континентах велось с использованием подручных материалов и технологий. В странах, расположенных на побережье Средиземного моря наиболее распространенным строительным материалом был природный камень, а позднее обожженный кирпич.
Конструкция каркасного дома рассчитана на то, что возводиться строение будет своими руками.
На севере Европы, ближе к побережью Белого моря, дома возводили, в основном, из древесины. Пихта, сосна и ель росли, что называется, под рукой. Строительство жилья велось своими руками, и все навыки, опыт, приемы и технологии передавались от поколения к поколению. На завершающей стадии ХХ века, на фоне бурного роста информационных потоков, стал возможен обмен опытом между разными странами и континентами.
В России и соседних государствах появились жилые дома, возведенные по Канадской технологии. Эти строения отличались от традиционных домов следующими особенностями:
- низкой стоимостью и высокой скоростью возведения;
- большим выбором проектных решений;
- простотой в обслуживании.
Граждане, которые решили заняться индивидуальным жилищным строительством, своевременно оценили эти преимущества. Конструкция каркасного дома рассчитана на то, что возводиться строение будет своими руками. В то же время нужно помнить, что качество любого здания определяется хорошим проектом и строгим выполнением технологических операций.
Тонкости установки лаг
Нижняя обвязка каркасного дома также служит в качестве основы для лаг чернового пола. В качестве лаг, как правило, используются доски формата 50х200 или 250 мм. Они монтируются ребром между брусками обвязки на определенном расстоянии друг от друга. Предполагается, что наличие этого элемента делает монтаж лаг на много проще. Они надежнее держатся, а срок службы такого пола увеличивается. Монтаж лаг может осуществляться несколькими способами:
С опорой на брусок. В нижней части обвязки монтируется брусок, на который опираются края лаг. Хоть брусок и выступает опорой, крепить лаги нужно непосредственно к бруску обвязки.
С использованием металлических уголков и пластин. В таком случае вся нагрузка идет на сами металлические соединения. Опора для лаг не подразумевается, зато их края соединяются с бруском обвязки с помощью соединительных элементов.
Установка на обвязку и использование ее в качестве опоры. Этот метод лучше всего подходит, если стены будут собираться по технологии платформы (стены монтируются в горизонтальном положении, а затем их устанавливают на основу). Лаги монтируются поверх обвязки, что гарантирует их надежную фиксацию. После этого поверх лаг монтируется дополнительная связка, которая будет служить основой для стен будущего дома.
Наиболее распространен в строительной практике третий способ монтажа лаг, а первые два используются только в комбинированном варианте (используется и брусок-основа, и металлические соединения). Именно так получается добиться максимальной прочности конструкции. Кроме того, такая методика позволяет проследить уровень уложенного чернового пола, и гарантирует простоту монтажа.
Расстояние между лагами рассчитывается индивидуально для каждой комнаты. Длина шага зависит от предполагаемой нагрузки на пол данной комнаты и от размера комнат: чем больше пролет лаг (расстояние между стенами), тем меньше расстояние между лагами пола. Если для лаг используется обрезной брус, тогда расстояние между ними будет равняться:
- 80 см, если расстояние между стенами 2 м;
- 60 см, если расстояние между стенами 2,5 м;
- 40 см, если расстояние между стенами 3 м и больше.
Чтобы не тратить лишние материалы утеплителя и гидроизоляции, их параметры тоже стоит брать во внимание при расчете шага между лагами. Это расстояние должно равняться ширине утеплителя, минус 1-2 см, чтобы он плотно лежал между балками
Это избавит вас от лишней обрезки и подгонки материала.
Возможные проблемы
Самая распространенная проблема – это нарушенная геометрия фундамента. Основание находится не на горизонтальной линии, а под небольшим наклоном (или вообще «идет» волной).
Как результат – при обвязывании одна или несколько стен не могут «опереться» на фундамент. Решить эту проблему после того, как фундамент уже застыл, будет непросто и недешево. Легче всего избежать ее, правильно рассчитав и выполнив заливку основания.
Другая проблема – снижение несущей нагрузки, которую могут выдержать обвязочные брусья. Чтобы этого снижения не произошло, отверстия под крепления надо высверливать строго по размеру, не шире и не глубже. В этом поможет точная разметка, нанесенная с аккуратностью.
А чтобы брусья или доски, использующеся для обвязывания, не потрескались при работе – нужно тщательно их высушить
Также важно учитывать геометрию строящегося дома и особенности участка (ровная почва или склон, насколько устойчивый грунт)
Технология монтирования каркаса из бруса
Инструменты для монтирования каркаса из бруса.
В первую очередь перед монтажом следует выбрать место установки. При этом учитываются климатические условия местности, уровень грунтовых вод, расположение коммуникаций, особенности грунта и др. Благодаря небольшому весу каркасного строения его можно возводить на слабых грунтах. Определившись с местом расположения, можно приступать к монтажу.
Для того чтобы собрать конструкцию из бруса, нужно приготовить инструментарий и материалы:
- брус;
- анкерные болты;
- утеплитель;
- гидроизоляционный материал;
- антисептические средства для дерева;
- строительный уровень, отвес;
- плотницкие инструменты;
- кронштейны, уголки.
Для долгосрочной службы деревянного строения дерево необходимо обработать специальными средствами защиты от атмосферных воздействий и вредителей.
Обработка может быть выполнена на любом этапе строительства.
Поэтапная сборка каркаса из бруса
Каркас условно состоит из следующих элементов:
- верхней и нижней обвязки;
- стоек;
- укосин, придающих жесткость конструкции;
- специальных элементов, которые необходимы для устройства дверных и оконных проемов.
Сборка каркаса состоит из следующих этапов:
Схема укладки бруса на фундамент.
- Устройство фундамента. Каркасная конструкция имеет небольшой вес, поэтому достаточно будет сделать ленточный фундамент. Можно использовать свайный фундамент. После заливки бетон до начала монтажных работ должен хорошо застыть.
- Монтаж нижней обвязки. Перед тем как укладывать нижнюю обвязку, следует уложить гидроизоляционный слой. Для этого можно использовать рубероид. Укладывать рубероид нужно перед монтированием обвязки. Он не должен долго находиться на фундаменте.
- Для крепления бруса к фундаменту используются анкерные болты. Заливая фундамент, можно оставить припуски из арматуры, которые затем использовать для дополнительного закрепления бруса. Длина анкерных болтов должна подбираться с учетом того, что каркас выполняется из бруса 100х100 мм и болты должны заходить в бетон на 10 см. Расстояние между анкерами должно составлять от 1 м до 2,4 м. Брус небольшой длины следует крепить двумя болтами.
- По углам брус обычно соединяется выборкой в полдерева или «в лапу», хотя существует множество разных соединений. Чтобы крепления угловых соединений были более надежными, они дополнительно закрепляются гвоздями или нагелями из дерева. Для изготовления нагелей применяется дерево твердых пород. Нагели используют как для угловых соединений, так и для соединения бруса нижней обвязки. При этом над нижней обвязкой они должны выступать на 10 см.
- Когда нижняя обвязка готова, ее надо проверить на наличие перекосов, замеряя диагонали и углы между брусом.
- Следующий этап — установка угловых стоек. При использовании нагелей стойки насаживаются непосредственно на них. Перед этим нужно просверлить отверстия в стойках, соответствующие диаметру и длине нагелей. Если нагели не устанавливались, то стойки крепятся усиленными уголками. Уголки при монтировании промежуточных стоек делают конструкцию более надежной. Можно сэкономить на креплении стоек, используя метод врубки. Для этого вырезаются пазы, глубина которых примерно равняется половине толщины бруса. Затем в эти пазы вставляется брус.
- При монтировании стоек следует проконтролировать их вертикальность. Крепления стоек внизу недостаточно для жесткости конструкции, пока не смонтирована верхняя обвязка. Поэтому стойки укрепляются укосинами, можно использовать одну укосину для нескольких стоек.
- При монтировании верхней обвязки брусья необходимо скрепить между собой и прикрепить к стойкам.
- Для увеличения жесткости каркаса к вертикальному брусу крепятся раскосы, применяемые для диагональной связи. Сечение раскосов может быть меньше сечения стоек.
- На завершающем этапе монтирования каркаса устанавливаются балки для потолка. Для крепления к верхней обвязке могут использоваться:
- вырубка;
- уголки;
- кронштейны.
- Аналогично потолочным балкам монтируются лаги для пола.
- Последний этап — устройство кровли. Для стропильной системы используются доски с сечением 50х100 мм, которые в нижней части крепятся к потолочным балкам. Между собой стропила соединяются планками небольшой дины.
При монтировании каркаса из бруса своими руками необходимо постоянно контролировать вертикальность и горизонтальность конструкции, чтобы она отвечала геометрическим параметрам.
Крепление верхней обвязки каркасного дома
Для верхней обвязки рекомендуется брать такое же дерево, какое использовалось для укладки нижней. Тогда сечение будет идентичным, что значительно упростит выполнение обшивки и утепления стен.
Брусья верхней обвязки на углах стыкуются также с помощью вырубки. К вертикальным стойкам они крепятся таким же способом, которым стойки фиксировались к нижней обвязке (вырубкой или стальными уголками).
Если выбрано крепление уголками, то они просто фиксируются саморезами. В случае крепления методом вырубки в брусьях сначала делаются пазы под каждую стойку (аналогично тому, как это выполнялось в брусьях нижней обвязки), а затем они одеваются на вертикальные стойки.
Очень важно, чтобы эти пазы располагались строго над пазами нижней обвязки. Только при соблюдении этого условия вертикальные стойки будут действительно стоять вертикально
В противном случае может получиться перекос нескольких стоек или всего каркаса в целом.
Уложенные брусья крепятся к каркасу гвоздями. При этом необходимо, чтобы каждый гвоздь вошел в стойку как минимум на 10 см.
Для придания большей жесткости каркасу дома верхняя обвязка выполняется с диагональными раскосами.
Каркасная технология строительства – удобный, простой и сравнительно малозатратный способ возведения жилых и нежилых строений. Он вполне подходит и для постройки зимнего дома, предназначенного для круглогодичного проживания. Каркасный зимний дом имеет множество преимуществ, а именно комфорт и высокую энергоэффективность благодаря отличной теплоизоляции.
Этапы строительства каркасного дома для постоянного проживания описаны в этой статье. Не забудьте перед началом строительства приобрести необходимые материалы.
Развитие технологий строительства каркасных домов вызывает у многих заинтересованных потенциальных застройщиков вполне закономерный интерес и вопросы о прочности конструкции и о том, насколько теплые эти дома. В конечном итоге оба вопроса сводятся к одному: какая толщина должна быть у стен у каркасного дома? Ответ на этот вопрос вы можете узнать прочитав эту статью.
Нижняя и верхняя обвязки имеют большое значение для обеспечения прочности и надежности всей конструкции каркасного дома
Поэтому крайне важно подойти к их изготовлению с большой ответственностью. И тогда дом будет крепким и долговечным
