Разновидности моделей
Для неискушённых в электрических инструментах потребителей выбрать модель циркулярной пилы — нелёгкая задача. Современный рынок переполнен как брендами, находящимися у всех на слуху, так и зашедшими на рынок недавно.
Среди брендов профессионального класса известны такие модели, как Mafell, Bosh, Милуоки, Макита. В бытовом классе представлены бренды Prorab, Зубр, Интерскоп, Bort.
Mafell Erika 85 Ec
Станок Erika отличается небольшим весом и высокой мобильностью. Конструкция предусматривает специальные ручки для удобной переноски, а также складные алюминиевые ножки с эластичными насадками, не скользящими и не портящими пол. Эти ножки позволяют быстро привести станок в рабочее положение.
Он оборудован мощным двигателем CUprex 2400 Вт с высоким крутящим моментом. Электроника обеспечивает основной запуск аппарата, настраивает частоту оборотов пильного диска и поддерживает его под нагрузкой. Фирменные пильные диски применяют для резки самых разных материалов: древесины, МДФ и ДСП, алюминиевого профиля и композитных материалов.
Читать также: Удельное сопротивление алюминия ом мм2 м
Предусмотрено приспособление для расширения стола с возможностью установки ручного фрезера
Обращает на себя внимание конструкция системы для удаления опилок, значительно эффективнее снижающая запылённость воздуха. Цена такого столярного оборудования от 145 тыс
рублей.
Mafell KSS 400
Электрические инструменты топ-уровня для профессионалов производит фирма Mafell. В её арсенале много моделей с интересными решениями.
Пила стационарная KSS оснащена мотором мощностью 1100 В и 160 мм пильным полотном. Магниево-алюминиевый сплав, из которого изготовлены все несущие детали машины, гарантирует прочность и лёгкость аппарату.
Защиту двигателю обеспечивает встроенная электроника. Благодаря ей у модели плавный пуск, количество оборотов под нагрузкой не снижается, обороты уменьшаются при холостом ходе.
Машина оснащена направляющей шиной, которая вместе с полотном диска представляет собой слаженный комплекс способный точно подогнать заготовку по месту укладки и раскрою плит. Эта система надёжный помощник для профессионала. Средняя стоимость варьируется от 40 500 рублей.
Bosch GKS 55 GCE
Модели GKS 55 GCE запланированы для работы с системой прецизионных рельсовых направляющих бренда Bosch FSN. Такое сочетание направляющих шин и пил даёт возможность делать аккуратные и точные распилы. Машины способны осуществлять работу с направляющими от других товаропроизводителей.
Мощность мотора — 1350 В, диаметр полотна — 160 мм, глубина пропила — 55 мм — это основные технические параметры устройства. Модель GKS 55 GCE оснащена электронными системами. Пользователь может регулировать скорость колесиком, который находится на рукоятке устройства, от 2100 до 5100 оборотов в минуту.
Аппараты неприхотливы и надёжны в работе. Чтобы заменить полотна, модели оснащены блокировкой шпинделя. Через проём в корпусе выбрасываются опилки, а потоком воздуха они сдуваются с линии реза. Если возникнет необходимость можно подключить пылесос. Машины имеют небольшие габариты и вес. Их средняя цена — 14 тыс. рублей.
Prorab 5221
Циркулярная пила ручная Prorab 5221 относится исходя из своих технических характеристик к среднему классу.
- мощность двигателя — 16 кВт;
- диаметр полотна — 19 см;
- частота вращения — до 5 тыс. об/мин;
- глубина пропила — до 63 мм;
- косые пропилы — до 45°.
Необходимую жёсткость обеспечивает штампованное основание, выполненное из алюминия. Металлический корпус прикрывает пильный диск. На линию пропила указывает лазерный маркер, который обеспечивает точность распила и является особенностью машины. Работает пила от электрической сети. Аппарат оснащён параллельным упором. В среднем приобрести такую модель можно за 3 тыс. рублей.
Как сделать самодельные приспособления для циркулярной пилы?
Материалы и инструменты, которые понадобятся:
- Текстолит или фанера.
- Шурупы с потайными головками.
- Опорные бруски.
- Струбцины.
- Двухсторонний скотч.
- Оргалит.
- Силиконовый спрей.
- Алюминиевые уголки.
- Парафин.
- ДВП.

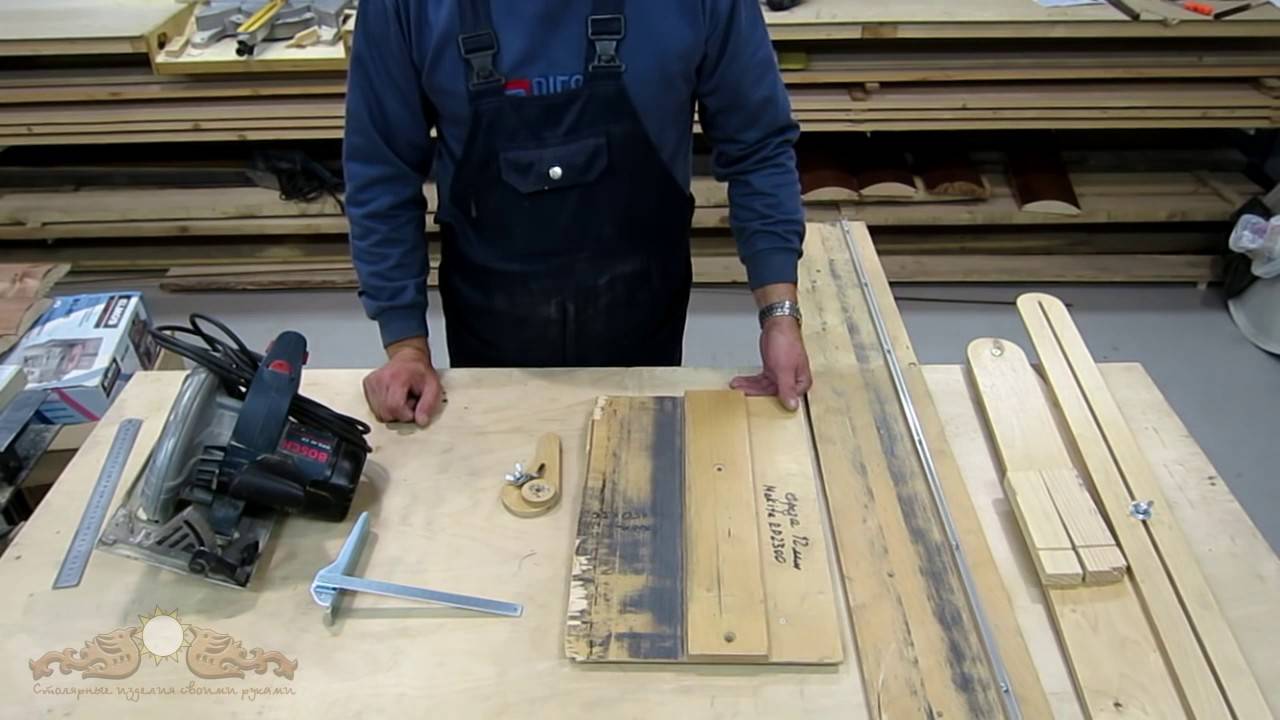

Изготовление направляющей
Фанерный лист, который имеет ровные по длине заводские грани, может быть использован для изготовления направляющей шины. Для этого надо от листа отрезать полоску шириной, равной максимально возможной ширине циркулярной пилы. К получившемуся значению нужно добавить 20 см. Длина данного листа должна быть немного больше максимальной длины материала.
Прежде всего нужно отступить 6-7 см от заводской кромки на подготовленном куске фанеры и отрезать полосу. Эта полоска будет линейкой, вдоль которой будет перемещаться станина пилы подобного типа. Часть отрезанного листа фанеры, которая осталась, послужит основанием, на котором будет закрепляться линейка. Вдоль линейки перемещается пила в процессе резки.
Важно позаботиться о том, чтобы высота линейки равнялась толщине станины пилы. Схема сборки циркулярной пилы
Схема сборки циркулярной пилы.
Далее понадобится установить линейку на основание. Она закрепляется на расстоянии 10 см от края. Расстояние может быть и меньше, однако оно должно быть достаточным для использования струбцин.
Заводская грань обязательно должна направляться в сторону, где будет производиться резка. Направляющая приклеивается к основанию и дополнительно крепится шурупами.
В конце нужно удалить лишнюю часть основания. Это можно сделать с помощью использования циркулярной пилы. Изготовленная грань на основании будет такой же ровной по длине, как и грань фанерного листа на линейке.
С подобной направляющей очень просто работать. Основание с линейкой закрепляется на заготовке, к примеру, на ДСП. Закреплять можно с помощью использования нескольких вариантов. В первом способе отрезаемая часть листа будет располагаться со стороны диска пилы, во втором способе – под основанием, на котором закрепляется направляющая линейка.
По длине листа делается 2 метки со стороны, которая соответствует указанным способам резки, на расстоянии, где располагается рез. Расстояние между метками должно быть максимальным
При этом важно учитывать толщину диска.По двум меткам устанавливается основание линейки и закрепляется струбцинами. Глубина губок струбцины должна обеспечивать их монтаж так, чтобы в конце реза пила могла свободно выйти за пределы листа
Если направляющая линейка имеет большую длину, то поперечный рез делать не слишком удобно. Потому целесообразно изготовить конструкцию, которая будет иметь меньшую длину. К примеру, для корпусных шкафов, которые имеют ширину 60 см, понадобится изготовить направляющую длиной 1 м.
Подобные приспособления подойдут исключительно для работы с материалами, имеющими большую ширину и длину. Разрезать доску на ровные брусья данной конструкции невозможно.
Конструкции для циркулярной пилы, которые помогут сделать точный распил
Если диск пилы подобного типа будет оставлять на краях распила рваные волокна и сколы, то можно попробовать изготовить конструкцию для получения нулевого зазора. Понадобится вырезать кусок твердого оргалита, который имеет толщину 6 мм. Далее нужно отвести диск, поднять защитный кожух и приклеить к основанию отрезанный кусок. Сделать это можно с помощью использования двухстороннего скотча. Далее включается пила и диск медленно погружается в твердый оргалит, чтобы была возможность получить пропил с нулевым зазором.
Можно сделать и специальный шаблон. Если изготовить шаблон, то можно будет производить точные распилы в любом месте. Конструкция, предназначается для досок шириной 15 см, но нетрудно подогнать приспособление под любые размеры или углы.
https://www.youtube.com/watch?v=7sWCaSTCox8
Конструкция изготавливается с маленьким припуском, после чего прижимается пила к упору и удаляется край основания до конечной длины. Удаленный край конструкции определяет линию, по которой пила подобного типа будет производить пропил. На доску метка ставится в том месте, где нужно ее отпилить. Далее нужно прижать нижний упор изделия к кромке материала и выровнять край основания по метке распила. Проводя инструмент через конструкцию, можно будет нарезать доски с высокой точностью.
Пошаговая инструкция
Итак, детали конструкции и необходимые инструменты подобраны, можно приступать к сборке и последующему монтажу самодельной каретки.
Шаг 1: Крепление алюминиевых профилей
Так как каретка будет «бегать по распилочному столу», первое, что следует сделать – это направляющие пазы. Для этого берут два П-образных профиля, примерно равных длине стола. Подогнать размеры можно болгаркой.
На одинаковом расстоянии от расположения режущего диска циркулярки прочерчивают две параллельных ему линии. Затем с помощью ручного фрезера выпиливают по ним П-профильные отверстия, выдувают из них стружку и с помощью клея закрепляют в них профтрубы. После того как клей просохнет – пазы готовы.

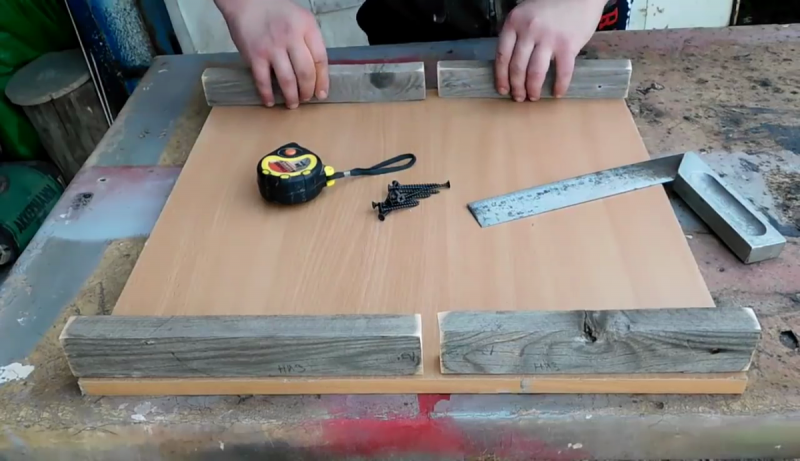

Шаг 2: Изготовление базы каретки
Далее конструируется передвижная база торцовочной каретки. Для этого берутся две планки, которые по толщине свободно входят в П-образный паз. Но здесь есть один момент – каретка должна будет свободно «скользить» по столу, а для этого ее на 2-3 мм приподнимают над столом. Чтобы это сделать, в профильные пазы на равном расстоянии выкладываются гайки одинаковой толщины, после чего на них укладываются рейки-направляющие.
Затем на них наносится клей, которым фиксируется фанерная планка-основание. Чтобы прижать ее плотнее, можно закрепить по бокам фиксаторы.
Когда смола высохнет, гайки убираются из профильных пазов и мастер проверяет, свободно ли по них ходит каретка. После этого, для удобства дальнейшего использования каретку обрезают по бокам по профилю стола.
Шаг 3: Монтаж стенок
Итак, основа готова и далее на нее устанавливаются упорные стенки. Для этого берется два деревянных бруска: один из них жестко, с помощью саморезов, фиксируется по ближнему к мастеру краю так, чтобы он был строго перпендикулярно режущей кромке диска пилы; второй закрепляется по верхнему краю, но только с одной стороны. Это нужно для того, чтобы мастер мог выровнять эту стенку строго параллельно нижней. Операция выполняется с помощью угольника.
После того, как стенки выровнены, проводится пробный распил. Он имеет две цели – с его помощью пропиливают отверстия в стенках и основании каретки, а также измерив затем распиленную заготовку, проверяют – верно ли выверен прямой угол распила.
Шаг 4: Изготовление комбинированного квадрата для резки под углом
Итак, обычная каретка с прямой протяжкой готова, но что, если мастеру потребуется пропилить что-то под другим наклоном, например 60, 40 или 30 градусов? Для таких операций понадобится дополнительный конструкционный элемент, который называют «комбинированным квадратом».
Название не случайно взято в кавычки – дело в том, что базой заготовки действительно является квадратная деревянная платформа. Ее выпиливают так, чтобы она свободно помещалась между упорами основной каретки и одной из сторон фиксировалась у нижней стенки.
После этого заготовку кроят, вырезая из нее фрагменты под нужными углами – получившиеся скосы и будут направляющими, по которым укладывают деталь, которую нужно распилить под этим углом.
«Квадрат» после изготовления жестко (на клей или саморезы) монтируют на каретку. Другой, более продвинутый вариант – в квадрате и основе каретки с помощью фрезера выпиливаются округлые пазы, которые позволяют квадрату передвигаться вдоль основания на подвижном фиксаторе. Он изготавливается из шурупа, гайки и двух металлических шайб.
Подробное видео как сделать торцовочную каретку описанную выше:
Еще один пример на видео:
Технические характеристики
Прежде чем подобрать циркулярку для дачи, надо ознакомиться с главными техническими характеристиками этого инструмента.
Мощность электродвигателя
Стационарные циркулярные пилы считаются наиболее мощными
От этого параметра зависит производительность пилы. Чем выше мощность, тем более толстое дерево сможет распиливать циркулярка. В зависимости от мощности электрического двигателя, пилы делят на три типа:
- До 1000 Вт. Подойдут для распиливания фанеры.
- До 1500 Вт. С их помощью можно распилить бревна, толстые доски и деревянные брусья.
- От 1500 Вт. Профессиональные инструменты, которые могут работать по 5-8 часов в день.
Для дома лучше выбирать бюджетные модели мощностью 1000-1500 Вт.
Частота вращения диска
Данный показатель влияет на скорость работы циркулярки. Людям, которые собираются часто обрабатывать твердые породы древесины, рекомендуется использовать модели с высокой частотой дискового вращения. Это позволит делать более качественный распил.
Средняя скорость вращения составляет около 5000 об/мин. Многие профессиональные пилы разгоняются до 6500 об/мин.
Глубина распила
Угловой распил часто используется при работе с плотной древесиной
Еще один критерий, который учитывается при покупке циркулярной пилы — глубина распиливания. Этот параметр зависит от диаметра используемого отрезного диска и мощности устройства. У бытовых моделей максимальная глубина раскроя — не больше 55 мм.
Если человеку приходится работать с более плотными материалами, необходимо использовать профессиональные пилы. С их помощью удастся распиливать древесину толщиной более 80 мм.
Работа под углом
Многие люди, которые выбирают новую циркулярку для дома, обращают внимание на то, можно ли с ее помощью работать под углом. Рекомендуется покупать модели, которые можно использовать под наклоном во время распиливания изделий. Чтобы определить, что пилой можно работать под углом, надо осмотреть ее конструкцию
Она должна иметь стопорный механизм
Чтобы определить, что пилой можно работать под углом, надо осмотреть ее конструкцию. Она должна иметь стопорный механизм.
Какая подошва лучше
Часто люди не могут выбрать лучшую подошву для циркулярной пилы. Многие эксперты утверждают, что наибольшей надежностью обладает литая платформа. Однако такие циркулярки очень дорогие и немногие могут себе их позволить.
Более дешевый и доступный вариант — изделия, которые оснащены кованными платформами. Они достаточно жесткие и толстые. По качеству практически ничем не уступают более дорогим литым платформам.
Тип аккумулятора
Аккумуляторные модели подходят для работы на улице
В домашних условиях часто пользуются аккумуляторными моделями. Такие беспроводные пилы очень удобные и позволяют распиливать древесину даже в труднодоступных местах. Существует два типа батарей, которые часто используются в электроинструментах:
- Литий-ионные. Современные батареи, которые медленно разряжаются. Единственный недостаток — плохая морозостойкость.
- Никель-кадмиевые. Устаревшие, но до сих пор использующиеся батареи. В циркулярки их устанавливают редко, так как они быстро разряжаются.
Нужен ли нивелир, или лазерный указатель
В рейтинг дисковых пил часто добавляют устройства, оснащенные дополнительным лазерным указателем. Данное приспособление очень полезное, так как указывает направление передвижения циркулярки. Поэтому новичкам, которые ранее не пользовались такими инструментами, лучше отдать предпочтение моделям с лазерным указателем.
Нужна ли регулировка оборотов
Регулятор оборотов позволяет настраивать скорость вращения диска
При выборе новой циркулярки надо обращать внимание на то, есть ли у нее дополнительные функции. Рекомендуется покупать модели, которые оснащены регулятором оборотов. При помощи этого устройства человек сможет вручную настраивать скорость вращения рабочего диска
Это очень удобно, когда приходится распиливать материалы разной плотности
При помощи этого устройства человек сможет вручную настраивать скорость вращения рабочего диска. Это очень удобно, когда приходится распиливать материалы разной плотности.
Нужен ли плавный пуск
Еще одна дополнительная функция, которая должна быть в циркулярке — плавный пуск. С ее помощью можно постепенно увеличивать обороты двигателя и соответственно скорость вращения диска. Конечно, из-за использования этой функции время распиливания увеличивается. Однако таким образом удается уберечь мотор от резких перепадов напряжения.
Правила разводки зубьев
Правила заточки дисковой пилы.
Перед тем как начать заточку циркулярной пилы, нужно знать, что для этого потребуется разводка зубьев. Зубья должны поочередно отгибаться в сторону и затачиваться.
Однако следует учитывать то, что отгиб каждого из зубьев должен производиться на одно и то же расстояние. Для того чтобы это сделать, используется специальный инструмент — разводка. При помощи этого инструмента каждый зуб отводится приблизительно на середине его высоты.
Если выполнить разводку верно, то получится ширина пропила толще полотна дисковой пилы. Правильная заточка предполагает, чтобы сам диск не касался материала распила, а лишь зубья слой за слоем снимали поверхность дерева. Поэтому чем шире будет разводка зубьев, тем более объемным будет пропил и тем меньше будет вероятность того, что произойдет заклинивание.
Однако добиться такого эффекта крайне сложно. Многие начинают разводить зубья при помощи ключа, однако такой метод совершенно не подходит для дорогостоящих качественных пил. Поэтому пользоваться нужно исключительно тем инструментом, который для этого предназначен.
Особого внимания при заточке пилы заслуживает также тип дерева, который будет распиливаться.
Для более мягких пород дерева требуется более широкая разводка,чтобы распил был гладким и не имел шероховатостей и неровностей. Наиболее оптимальным отклонением зубьев является 5-10 мм в одну из сторон. Разводку нужно выполнить еще до начала заточки, так как в противном случае зубья могут быть деформированы и пила придет в негодность.
Схема заточки дисковой пилы.
Всего существует 3 основных вида разводки:
Зачищающая — при такой разводке каждый третий зуб остается в своем первоначальном положении.
Данный вид подходит для тех случаев, когда требуется распилить особенно твердые породы дерева.Классическая — поочередно зубья отгибаются влево и вправо.Волнистая — при такой разводке каждый зубец имеет свое положение, в результате которого образуется волна из зубьев. Данный метод является одним из самых эффективных, однако и самым сложным. Опытные мастера оставляют расстояние в 0,3-0,7 мм при таком методе.
Итак, для работ могут понадобиться:
2 бруска;точило;тиски;разводка;напильник.
Инструкция для производства
Разные материалы для производства направляющих требует такого же отношения. Когда на создание идет ламинат:
- отрезают 2 части по размерным отметкам;
- фрезеруют кромку;
- фиксируют на основу саморезом;
- листом бумаги отмеряют паз по ширине, прикручивают к устройству;
- на подошву пилы крепят шину, она будет служить боковым упором;
- направляющую выдвигают по максимуму, чтобы подошва на нее заступала;
- от ламината отпиливают по разметке края.
Циркулярку можно оборудовать выносной кареткой
Направляющая своими руками
Такое приспособление создать не сложно, но оно поглощает глубину пропила.
Из малярного правила тоже делают ограничители. Для этого подойдет конструкция с желобками и ручками:
- со строительной модели снимают рукоятки для установки на эти места пружинных струбцинов, после их снятия зажим фиксируют на правиле;
- для переходников используют пропилен, вырезают детали по специальной форме, чтобы вставить в пазы ручек;
- по основанию переходника вырезают полые выемки для прикручивания винтов;
- укладывают упор на поверхность, крепко фиксируют крепежным элементом.
Фиксацию проводят к листу пазами, расположенными снизу, чтобы не создавать препятствий для скольжения пилы, ограничить работу смогут только размеры правила.
Производство рельсового стусло позволит разрезать:
- доски;
- бруски;
- мелкие заготовки.
Нужно подготовить:
- металлический уголок;
- дощатое или фанерное основание;
- метизы.
Делают разметку по длине шины с местами фиксаций. Для размеров нужно предусмотреть условия:
- свободное перемещение доски под шиной;
- не высокое расположение дисков пилы.
Крепят конструкцию болтами с параллельным расположением углов, чтобы подошва циркулярки свободно скользила. Этого достигают наклейкой фторопластовых полос, которые снижают трение и уменьшают силу, действующую на пилу.
Создают устройство из готового алюминиевого профиля
Металл служит намного дольше в отличие от деревянных изделий. Кроме этого он устойчиво держится без перекосов. Для монтажа потребуется:
- профильный фрагмент;
- крепежные элементы;
- фанерный лист.
В качестве дополнительных инструментов понадобится подготовка:
- электродрели, сверла для металла;
- гаечного ключа;
- измерительных предметов.
В процессе производства:
- берут 2 профиля;
- к фанере крепят с обеих сторон алюминий для жесткости используют ДСП;
- лишнее отрезают.
При совмещении всех проведенных работ проводят настройку:
- в рельсе устанавливают профиль меньший по сечению, высота которого не должна поглощать основной профиль;
- фиксируют конструкцию барашковыми винтами на подошву циркулярки параллельно к кругу диска;
- пила должна находится сверху направляющей;
- края шины направляют на линию разметки, закрепляют.
Подобные ограничители обеспечивают плавность скольжения режущего устройства, создают легкость в управлении пилой.
Самое простое приспособление можно изготовить из фанеры
Для правильного производства нужно сделать разметку и строго следовать размерам без отклонений. Для этого:
- измеряют промежуток между внутренним краем пилы и направляющим пазом в продольном резе, он находится на опорном основании механизма;
- обрезают фанерную полосу по ширине меньшей измеренного расстояния с расположением волокон на материале в продольном направлении;
- саморезами крепят полученный отрезок к основанию с совмещением торцов для образования рабочего края направляющей;
- берут штангенциркуль для определения ширины в продольном срезе, сюда должна поместиться оставшаяся полоса, параллельная первой пластине с обеспечением зазора между 2 листами.
На готовые шины приклеивают мягкую ткань, предохраняющую от повреждений рабочий материал.
Как сделать простую направляющую и отрезное приспособление своими руками?
Схема подшипникового узла циркулярной пилы.
Есть смысл сделать и простую направляющую. Для того чтобы произвести распил при помощи портативной циркулярной пилы, можно приобрести дорогостоящую направляющую в строительном супермаркете или изготовить несколько самоделок в мастерской, если понадобится распилить большое количество листов. Однако следует знать, что есть более простое решение – изготовить приспособление из обрезков, которые не используются.
Для того чтобы сделать направляющую для пилы своими руками, нужно выбрать фабричный край полоски из фанеры или прочного ДВП шириной 25-30 см. Полоска закрепляется вдоль линии распила таким образом, чтобы основание инструмента переместилось вдоль ровного края. Если для защиты диска пилы применяется подложка из пенопласта, то нужно сделать в ней вырезы под губки струбцин.

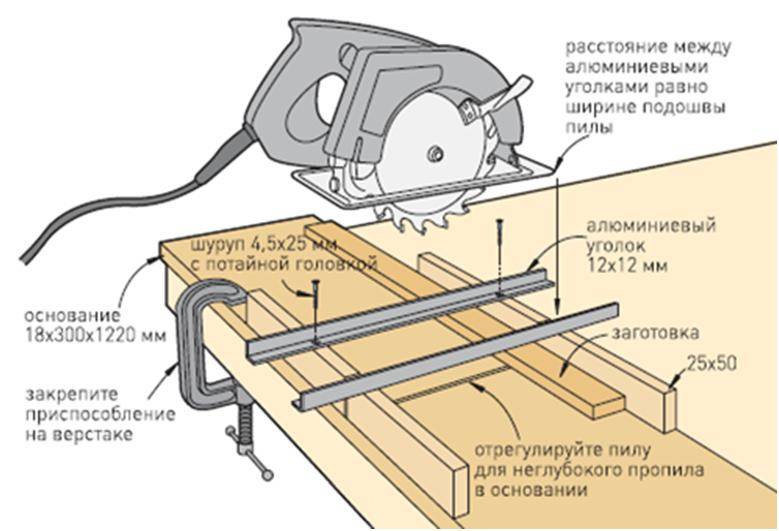

Можно сделать и отрезное приспособление для пилы подобного типа. Чистый и ровный поперечный распил в некоторых случаях довольно сложно сделать с помощью использования циркулярной пилы. Практически невозможно водить инструментом идеально ровно, а отрезки материалов чаще всего отлетают, оставляя после себя сколы и неровные края. Следовательно, есть смысл попытаться сделать конструкцию для поперечного распила из нескольких кусков дерева и уголка из алюминия.
Нужно собрать основание, для чего к верхней стороне куска деревянной плиты или фанеры размерами 1,8х30х122 см приклеить и притянуть шурупами несколько параллельно расположенных планок размерами 2,5х5 см. С помощью шурупов с потайными головками нужно прикрепить к планкам уголки из алюминия под углом 90°. Крепить нужно на расстоянии, которое равняется ширине основания пилы подобного типа. Плиту надо будет отрегулировать таким образом, чтобы она могла пропилить все планки и сделать неглубокий пропил в основании.
Приспособление закрепляется струбцинами на верстаке, вставляется заготовка под направляющие из алюминия и делается пропил. Может быть так, что пила будет плохо скользить по направляющим. Чтобы решить данную проблему, понадобится использовать силиконовый спрей или парафин.
Упорная линейка простой и понятный элемент
Такой вид шины как упорная линейка является наиболее простым, лёгким в изготовлении и применении. При её изготовлении необходимо помнить, какой бы простой не была конструкция она должна обеспечивать надёжность и безопасность. Качественно изготовленная упорная линейка может применяться для электрического лобзика, ручной циркулярной пилы, простой ручной пилы. Изготовление производиться по следующей последовательности.
- Подготовить деревянную или фанерную полоску. Ширина должна превышать ширину площадки применяемой дисковой пилы на 20 сантиметров.
- Из этой полоски изготавливают линейку. Оставшийся лист фанеры используют для изготовления основания.
- Готовую конструкцию прикручивают к основанию. С этой целью используют саморезы по дереву.
- Выступающую часть линейки аккуратно обрезают. Края следует отфрезеровать.
Упорная линейка
Приступая к работе с готовым инструментом целесообразно провести несколько пробных распилов на второстепенных деревянных изделиях. Необходимо привыкнуть к тому, что двигая пилу по длине линейки, следует прикладывать различные усилия. Поэтому следует приобрести определённый опыт. Затем приступать к чистовому распилу.
Для чего нужны упоры для торцовочной пилы
Всевозможные дополнительные приспособления: упоры, струбцины, элементы крепежа применяются для надежной фиксации заготовок. Упор для торцовочной пилы помогает производить точную распиловку поперёк волокон древесины. Заводской упор имеет один недостаток, который существенно снижает область применения. Распил не может быть выполнен больше ширины, установленной фирмой производителем. Данный параметр индивидуален. Распил досок большей ширины требует жёсткого закрепления упора.
Как изготовить шаблон для направляющей своими руками?
Шина направляющая для дисковой пилы- её можно сделать из подручных средств самому методом опиливания ровного листа из дсп.
Когда понадобится произвести длинные распилы с помощью подобной пилы, надо будет потратить достаточно большое количество времени на то, чтобы выполнить все замеры, необходимые для того, чтобы установить направляющую по отношению к линии разметки в точном соответствии с шириной основания конструкции.
Для того чтобы упростить данную процедуру, нужно выпилить шаблон из ДВП, который равен по ширине расстоянию от крайней части основания инструмента до внутреннего края диска пилы. Далее обрезается шаблон по длине основания инструмента. Для того чтобы использовать шаблон, надо совместить его край с меткой пропила в изделии, а к другой стороне приставить прямую направляющую и закрепить ее струбциной.
Далее надо повторить данную процедуру на второй метке пропила с другого края заготовки, распил которой производится. Такие шаблоны можно изготовить для циркулярной пилы или электрического лобзика.
Устройство направляющих для пилы разных типов
Схема чертежа заточки и разводки пилы – 1) Полотно пилы. 2) Заточенный зуб. 4) Приспособление для заточки. 5) рабочий стол для заточки пил. 6-7-8) Направления напильника, соотношении к рабочему столу и затачиваемым зубьям пилы. 9) – Линия отгиба зубьев при разводе.

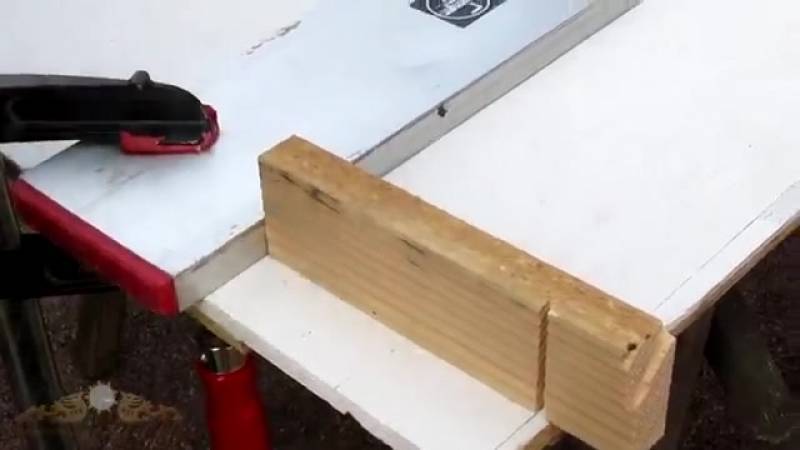

Упор для поперечного реза является одним из самых простых и часто применяемых приспособлений. Он позволяет разрезать длинные заготовки под углом 90° и 45° достаточно быстро. Основание упора изготавливается из текстолита, который имеет толщину 4-5 мм. Можно использовать и фанеру 9-10 мм. Брусья для опоры сечением 2х2 см подойдут дубовые или буковые. Брусья соединяются с основанием шурупами, которые имеют потайные головки
Важно выдерживать углы 90° и 45° между брусьями для опоры. Если есть необходимость, такие упоры можно изготовить и для других углов реза. Если нужно разрезать большое количество одинаковых брусков, нужно сделать П-образную конструкцию
Она прижимается к обрезаемым брусьям как “седло”. Данное приспособление состоит из 3 деталей: спинки и двух боковых частей. Спинка делается из куска доски, которая имеет толщину 23-25 мм и ширину, равную сечению бруска. Боковые части изготавливаются из текстолита или фанеры. Ширину боковин нужно сделать такую, чтобы была обеспечена опора кромке площадки инструмента до входа диска пилы в древесину бруска
Если нужно разрезать большое количество одинаковых брусков, нужно сделать П-образную конструкцию. Она прижимается к обрезаемым брусьям как “седло”. Данное приспособление состоит из 3 деталей: спинки и двух боковых частей. Спинка делается из куска доски, которая имеет толщину 23-25 мм и ширину, равную сечению бруска. Боковые части изготавливаются из текстолита или фанеры. Ширину боковин нужно сделать такую, чтобы была обеспечена опора кромке площадки инструмента до входа диска пилы в древесину бруска.
Можно будет точно разрезать брус большой толщины за два прохода с разных сторон, при этом не понадобится снимать упор.
Есть возможность сделать и кромочный упор, однако надо знать, что изготавливается он довольно долго. Благодаря большей длине кромки опоры направляющая сможет обеспечить более ровный рез, чем конструкции, которые идут в комплекте с пилой. Основание упора и опорная планка вырезается из фанеры, которая имеет толщину 13-15 мм. В основании выбираются пазы под направляющие шпонки, после чего изготавливаются отверстия под диск пилы и сквозной паз под винт для зажима. Для того чтобы изготовить кромки планки опоры, шпонки, рейки крепления пилы, понадобится использовать твердую древесину. Клеевые соединения шпонок, кромки с планкой опоры и рейки крепления инструмента с основанием рекомендуется усилить небольшими шурупами с потайными головками.
Изготовить приспособления для циркулярной пилы самому несложно, для этого нужен минимальный набор материалов. Не рекомендуется использовать конструкции, которые идут в комплекте с пилой.
Другие виды направляющих для дисковой пилы
Шаблон-заготовка
Если есть необходимость в изготовлении нескольких одинаковых деталей, то первая такая деталь может служить шаблоном-направляющей. Для это следует отрезать заготовку нужной длины и на одном ее конце закрепить упорную рейку. Она должна совпадать по ширине с рабочим расстоянием. Следует обеспечить плотное прилегание упорной рейки к торцу детали, которую нужно изготовить. Так вы получите необходимое количество одинаковых изделий, при этом не затрачивая время на их разметку.
Отрезной угольник
Рисунок 2. Схема монтажа направляющих.
Это приспособление также может пригодиться. Оно изготавливается из двух массивных реек из дерева или фанеры, скрепляемых между собой внахлест в Т-образную форму с помощью саморезов.
Длина выступающих частей горизонтальной перекладины выравнивается до размера, равного рабочему расстоянию дисковой пилы. Установив выровненный конец перекладины напротив разметки, вы сможете сделать разрез точно перпендикулярно.
Кромочный упор
Как правило, в комплектации к дисковой пиле прилагается кромочный или угловой упор. Благодаря ему можно произвести параллельный кромке материала распил. Это приспособление, при необходимости, можно сделать и самостоятельно. Для этого вам потребуется фанера толщиной 15 мм, из которой нужно сделать упорную рейку и основание для дисковой пилы. В рейке и основании ручным фрезером сделайте шпоночные пазы. Шпонки изготовьте из кусков твердого дерева или фанеры и вставьте в пазы упорной рейки. Чтобы усилить упор, к упорной рейке закрепите еще одну рейку под углом 90°. Она будет опираться на обрабатываемое изделие. Регулировать расстояние распила от края изделия следует, перемещая упорную рейку по направляющим, после чего нужно зафиксировать ее стопорным винтом.
Чтобы установить винт, в основании нужно пропилить сквозной паз. Чтобы распил был максимально точным, а производство работ безопасным, используйте 2 винта. В основании проделывается отверстие под диск пилы и производится установка креплений под саму пилу. Крепления могут быть разными.
Их выбор зависит от вида и марки дисковой пилы. Но главное, чтобы это крепление было надежным и позволяло легко демонтировать циркулярную пилу, когда работа будет завершена. Чтобы было удобно выставлять необходимую ширину отреза материала, на лицевой стороне основания нужно закрепить измерительную ленту.
“Седло” для раскроя брусьев
Это приспособление состоит из трех деталей и имеет П-образную форму: 2 боковины и спинка. Ширина спинки должна быть равна ширине бруса, который нужно распилить. Ширина боковин должна быть достаточной для обеспечения опоры для края станины циркулярной пилы до того момента, когда диск пилы войдет в брус. Боковины должны иметь пазы для обеспечения надежного крепления струбцинами “седла” к брусу.
Работать с “седлом” нужно так:
- разметить линию отреза;
- зафиксировать “седло”, отступив от линии отреза расстояние, равное рабочему расстоянию;
- отрезать брус, перемещая пилу вдоль боковой поверхности “седла”.
Главным достоинством этого приспособления является то, что при резке бруса, который по толщине превосходит вылет диска пилы, совершенно нет необходимости в его перенастройке. Для этого следует осуществить 2 подхода пилы с противоположных сторон бруса.
Конструкцию “седла” можно усовершенствовать аналогично модернизированному направляющему бруску. Для этого на 1 или 2 боковины нужно прикрепить бруски, отступив расстояние, равное рабочему. Это обеспечит упор подошвы дисковой пилы. Так край боковины будет соответствовать линии распила.
