Не поступает масло на цепь пилы

Основные неисправности и ремонт системы смазки цепи

Рассмотрим распространенные неисправности и ремонт системы смазки цепи современных бензопил.

Если не смазывается цепь

Бачок заполнен, а масло не поступает на цепь бензопилы. Здесь может быть несколько источников проблемы.

• Поломка привода масляного насоса. Довольно распространенная неисправность. На бензопилах Stihl часто срезает ус пластиковой приводной шестерни. Или изнашиваются шлицы. Шестерня не вращается вообще или вращается, но не вступает в зацепление с приводом насоса.

• Засорение магистралей. Наблюдается при использовании неподходящего масла, в том числе отработки.
• Нарушение герметичности бачка, резиновой трубки или в соединениях магистралей. Помимо механического нарушения целостности масляных каналов (соскакивание трубки с посадочного места, трещина на бачке или в другом участке магистрали) иногда шланг подачи смазки разрушается под действием агрессивных синтетических масел.

• Некорректная регулировка подачи смазочного материала на цепь. При неквалифицированном вмешательстве можно полностью перекрыть подачу смазки на цепь регулировочным винтом.

• Отказ насоса. Эта проблема встречается крайне редко и в основном на дешевых пилах от малоизвестных китайских производителей. Например, на бензопилах Stihl масляный насос обладает таким запасом ресурса, что по статистике случаев его замены из-за поломки практически нет. Чаще всего насос просто очищается от загрязнений обычной продувкой.

Неравномерное поступление смазки

Смазка поступает на цепь в избыточном или недостаточном количестве. Когда масло не поступает на цепь или льется слишком обильно, это вызывает дискомфорт при работе и может навредить пиле.

Подобная проблема немного встречается реже, но тоже довольно широко распространена. Причин может быть несколько.

Подтекающая трубка системы смазки

• Неправильная регулировка. Винт настройки подачи масла на некоторых пилах без понимания процесса регулировки лучше не трогать.
• Использование неподходящих по вязкости смазочных материалов. Слишком густые смазки насос прокачивает менее охотно, и они хуже разносятся цепью по шине. С жидкими маслами все наоборот.
• Снижение герметичности в системе смазки цепи. Иногда отходит или повреждается трубка подачи масла на насос. Это вызывает масляное голодание. Проявляется подобная проблема в подтеках смазки у нижней части бензопилы.

Перегрев

Несмотря на обильную подачу масла, на цепь, все равно наблюдается перегрев или подклинивание. Здесь причина одна – использование абсолютно неподходящего для смазки материала. Часто такое можно видеть при заливке в систему отработки.

Важно помнить, что эксплуатация бензопилы с нерабочей системой смазки цепи категорически запрещена.

Смазка цепи пилы

Смазка цепи пилы и её шины — очень важный фактор. В конструкцию цепных пил входит насос, который подаёт через специальные отверстия масло из бачка к режущей системе. Дальше его распределяет уже сама цепь пилы. Смазка захватывается хвостовиками и распределяется по всей шине и цепи пиоы. Для дополнительного задержания смазки в бензопиле в хвостовиках высверливаются специальные отверстия или же фрезеруются каналы. Также в системе смазки цепи на бензопилы нередко задействованы и соединительные звенья, в которых делаются дополнительные углубления для смазки. Достаточно обильная смазка снижает трение и уровень нагрева, этим самым не только повышая ресурс работы каждого элемента пилы, но и понижая уровень растяжения цепи пилы. Посему в интересах каждого владельца пилы следить за процессом смазки цепи, чтобы в случае поломки не приходилось искать новые цепи на бензопилы.

Процесс смазки достаточно прост: в ходе разгона цепи пилы маленькие капли масла образуют масляный след на любой светлой поверхности, если к ней прикоснётся конец шины. Если следа нет — смазка отсутствует и нужно проверить наличие масла, чистить паз шины, регулировать насос пилы и т.д.

Принцип работы

Главным блоком системы является насос. Принцип его деяния заключается в последующем. С повышением оборотов мотора передача, установленная на главном валу, приводит вал насоса через червячную передачу. В свою очередь, вращения вала делает определенное давление в масляной магистрали, принуждает масло двигаться по нему в направлении шины.

Конец масляного канала размещен в точке соприкосновения меж шиной и корпусом инструмента, где есть продольный паз, в который при установке шины падает ее масляный канал.

Паз нужен для обеспечения подачи масла в шину независимо от натяжения цепи бензопилы. Проще говоря, независимо от того, в каком положении находится шина во время работы, масло попадет на нее через паз.

Дальше в процесс смазывания врубается цепь, на звеньях которой зависимо от модели цепи является либо паз, либо отверстие, через которое масло ускоряется по всей шине. С повышением оборотов мотора возрастает и расход масла.

Некие модели бензопил обустроены насосами, которые дополнительно регулируют расход, и по мере надобности количество масла, подаваемого системой смазки, можно прирастить либо уменьшить.

Эта функция довольно комфортной, так как позволяет сберегать средства и не растрачивать лишнюю нефть.

Признаки неисправности системы смазки, проверка её работоспособности

• Цепь бензопилы сухой и имеет бледноватый колер без блеска.
• Цепь растягивается относительно стремительно.
• Шина очень жгучая и даже может отчасти расплавить краску.
• Нефть из бака фактически не понижается.
• Понижение эффективности резки на остром цепочке

Все эти признаки указывают на то, что процесс смазывания не работает подабающим образом. Для того, чтоб проверить подачу масла системой смазки, нужно снять боковую шину бензопилы и запустить ее. Дальше необходимо мало прирастить скорость, следя за местом, где завершается масляная леска. Если масло впадает, вероятнее всего, недостаточно масла для соответствующего смазки, и фильтр необходимо очистить либо поменять и, если может быть, отрегулировать расход. В случае, когда она не получена, неувязка является более суровой и просит предстоящей диагностики.

Существует метод проверить подачу масла, не снимая шины. Для этого нужно направлять конец шины в сторону, к примеру, свижопиленого блока с режущей стороны и очень наращивать скорость, пытаясь задерживать конец шины менее 10 см. С блока. Если на его поверхности начнут появляться масляные пятна, это значит, что масло поставляется.

Поиск неисправности

После того как будет определено, что масло не подается, предстоящая диагностика вероятна только при условии стопроцентно удаления масляной системы. Естественно, изменение фильтра помогает в неких ситуациях, но это очень изредка.

Индивидуальная неисправность системы смазки Stihl MS 180

Беря во внимание тот факт, что Stihl MS 100 восемьдесят. Одна из часто встречающихся моделей бензопил, я желал бы тормознуть на одной присущей только неисправности и обрисовать метод ее устранения без подмены деталей. Довольно нередко на Бензопила Stihl MS 100 восемьдесят происходит разгерметизация масляного трубопровода в том месте, где в корпусе пилы установлена ​​нефтепровод из бака

Неисправность можно найти по соответствующим протечками масла в нижней части инструмента

Довольно нередко на Бензопила Stihl MS 100 восемьдесят происходит разгерметизация масляного трубопровода в том месте, где в корпусе пилы установлена ​​нефтепровод из бака. Неисправность можно найти по соответствующим протечками масла в нижней части инструмента.

Чтоб убрать неисправность, необходимо снять ручку бензопилы, снять шланг из отверстия, очистить и обезжирить. После всех этих манипуляций нанесите герметик на сидения шланга и установите его в корпус бензопилы.

Более подробную информацию об устранении дефектов и полную диагностику системы смазки бензопилы Stihl можно выяснить, ознакомившись с пошаговым процессом демонтажа и ремонта системы смазки.

Цепь – важный элемент оборудования этого типа

Цепь делает очень важную роль в бензопиле, ведь конкретно она производит резку древесной породы. Её делают из специальной стали. Цепи бывают различных размеров и с различным шагом. Хоть цепь и изготовляется из особых сплавов металла, в какой-то момент она затупляется. Как нам осознать когда затупилась цепь? В большинстве случаев юзер бензопилы замечает, что цепь затупилась очень не впору. Это приводит к ухудшению производительности и уменьшает срок работы бензопилы. 1-ые признаки затупления – это излишняя вибрация

Дальше можно направить внимание на очень неспешную резку. По сути для вас даже можно тривиально просто посмотреть на зубья пилы и по ним вы можете просто найти, что она затупилась

Для возобновления работы нашей цепи ее нужно заточить. Заточку можно произвести при помощи ратфиля, также есть особые станки, которые делают заточку более высококачественной и обычной. После процесса заточки следует обдуть цепь воздухом и положить ее в масло. Это не очень обычный процесс, ведь заточку необходимо выполнить под правильным углом. Наибольшая ошибка, которая совершается неопытными эксплуататорами, состоит в том, что они очень глубоко затачивают бензопилу. Это очень глубочайшая заточка является первопричиной, из-за которой усугубляется крепкость звена.

Принципиально при проведении ремонта проверить как отлично работает смазка цепи и тормоз. Самый 1-ый признак неверной работы смазочной системы – это подтеки масла, они могут показаться из-за того, что соединение труб по которым передвигается смазочный материал не герметичен либо поврежден. Это исправляется очевидным устранением трещинкы или подменой канала. Если же масла поступает недостаточно, то это значит, что трубки забиты.

Регулировка карбюратора

Отдельный раздел освещает последовательность регулировки карбюратора. Правильная настройка топливной системы способствует стабильности тяговых характеристик и экономному расходу топлива.

Работа производится при условии полной очистки воздушного фильтра и прогрева силового агрегата до рабочей температуры. Вращением винтов, количества и качества, двигатель выводится на оптимальный режим работы с хорошей приемистостью и устойчивыми оборотами холостого хода.

Дополнительная регулировка может потребоваться при переходе на горючее с другим октановым числом, при переводе инструмента на зимний или летний режимы работы.

Разборка электропилы для устранения поломок

Чтобы приступить к устранению неисправностей своими руками, рекомендуется сначала узнать, как разобрать электропилу. Полная разборка агрегата на примере электропилы Макита происходит следующим образом.

1. Откиньте флажок винта, которым фиксируется шина, и немного ослабьте крепление. Далее, регулятором натяжения цепи ослабьте пильную цепь.
2. Полностью открутите винт крепления шины и снимите крышку.
3. Снимите цепь со звездочки и отсоедините шину от агрегата (вместе с цепью).
4. Теперь нужно выкрутить 2 винта, которыми крепится двигатель со стороны звездочки.
5. Также следует выкрутить пару винтов с другой стороны агрегата. Для удобства можно снять крышку масляного бачка.
6. Когда весь крепеж будет извлечен, можно отсоединить редуктор от двигателя.
7. На следующем этапе требуется снять ведущую звездочку. Поскольку она крепится с помощью стопорной шайбы, то ее следует снять, используя плоскую отвертку.

Сняв стопорное кольцо, уберите шайбу, находящуюся под ним, и снимите звездочку с вала редуктора. После чего окрутите 6 винтов, которыми крепятся зубчатые упоры и рукоятка аппарата.
Окрутив крепеж, отсоедините упоры и рукоятку от редуктора.
Далее, следует перевернуть редуктор и снять крышку.

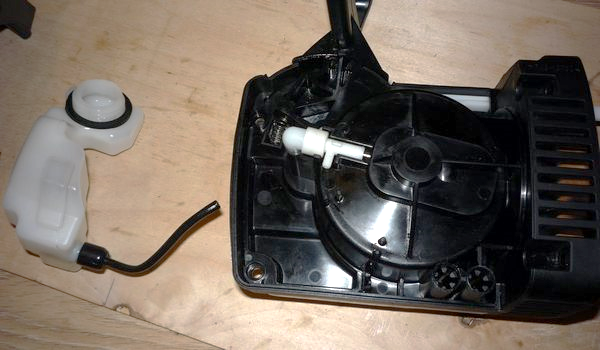

Сняв трубочку с насоса, извлеките бачок для масла.

Нажмите рычаг тормоза по направлению торможения, пока не услышите щелчок, и снимите его.

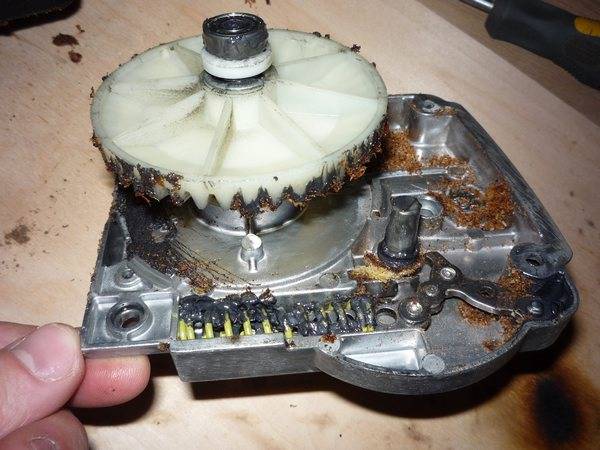

Переверните редуктор и отсоедините алюминиевый корпус вместе с валом.

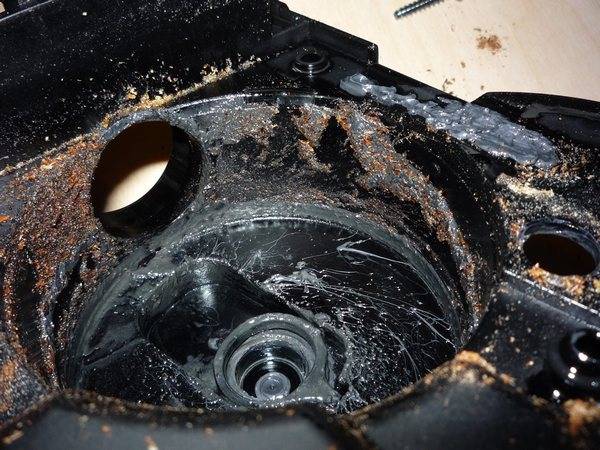

Под пластиковой крышкой, а также на шестернях можно увидеть скопление пыли, опилок и смазки.

Все детали редуктора необходимо очистить от загрязнений.

Далее, следует вынуть плунжер масляного насоса.

Извлеките масляный насос из пластиковой крышки редуктора.
Вращая обе части насоса в разные стороны, постарайтесь аккуратно вытянуть их одну из другой. После разъединения насоса из него выпадут шарик и пружина.
Далее, нужно разобрать механизм тормоза. Оденьте рычаг и поверните его до щелчка. Натяжение пружины при таком положении рычага будет минимальным.
Подденьте пружину отверткой и извлеките ее из алюминиевого корпуса.
Вместе с пружиной извлеките тяги.
Чтобы снять тормозную ленту, следует выкрутить удерживающий ее винт.

Перед сборкой на ведущую шестерню требуется нанести смазку. Это можно сделать так, как показано на следующем фото. При работе агрегата смазка разнесется по зубьям шестерен за счет центробежной силы.

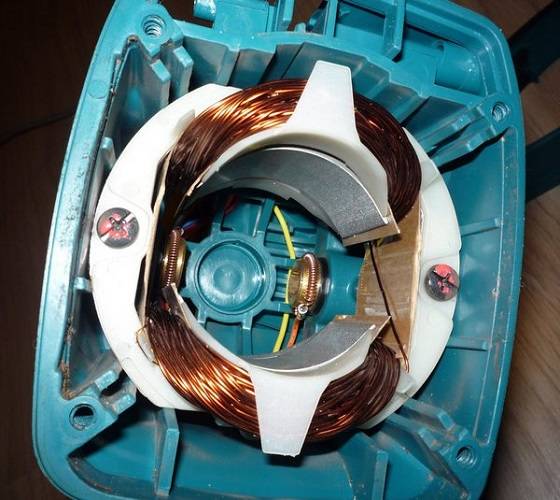

На следующем этапе требуется разобрать корпус двигателя. Снимите шестерню, установленную на валу двигателя.

Извлеките электрощётки и выкрутите 6 винтов с одной стороны корпуса и 1 винт – с другой.
Снимите крышку.
Извлеките ротор двигателя, приложив небольшое усилие.

На этом полную разборку агрегата можно закончить. Сборка электропилы производится в обратной последовательности.

Бензопила STIHL глохнет — не развивает обороты

Все системы бензопилы «STIHL» слаженно функционируют между собой, обеспечивая запуск механизма. Но иногда, при уверенной работе вхолостую, пила не набирает оборотов при нагрузке, в моторе начинаются перебои. Это означает, что могут быть серьезные причины, требующие ремонта: разбалансировка винтов карбюратора, окончание ресурса двигателя, поломка свечи или катушки зажигания, износ поршневой группы.

Но, чаще всего, двигатель не развивает обороты, а может и заглохнуть, при выходе из строя обратного клапана на крышке бака, в котором создается вакуум, являющийся причиной неполадок. Клапан ремонтировать достаточно трудоемко, поэтому лучше и быстрее заменить крышку масляного бака, ее стоимость вполне доступна.

Не поступает масло на цепь бензопилы: причины и решения

При перемещении пильной цепи бензопилы в проточке шины вследствие трения выделяется большое количество тепла. Если не поступает масло на цепь бензопилы, необходимо остановить работу и принять все меры для устранения неисправности системы смазки. Сочетание больших нагрузок и перегрева гарнитуры сопровождается ее ускоренным износом и досрочным выходом из строя.

• Все без исключения бензопилы и их электрические аналоги комплектуются однотипными по принципу действия системами, посредством которых реализуется смазка шины, пильной цепи и деталей ее привода.
• В стандартный состав этого устройства входит резервуар, из которого цепное масло подается на вход насоса с фиксированной или регулируемой производительностью.
• Далее рабочая жидкость в дозированном количестве поступает в проточку шины, в которой хвостовиками пильной цепи равномерно распределяется по всей гарнитуре и рабочей поверхности венца ведущей звездочки.

Шины производительных гарнитур длиной от 400 мм комплектуются ведомой звездочкой. Периодическая смазка подшипника производится индивидуально, после 6-8 часов наработки.

Почему слетает и рвется цепь

Если с бензопилы слетает цепь или она рвется, это означает, что в устройстве есть какие-то неполадки, в нормальных условиях она этого делать не должна. Есть три причины, почему слетает цепь:

1. Проблемы с шиной. Они ведут к ослаблению натяжки, что может привести к тому, что цепь порвалась. Чаще всего данная проблема возникает в пазу между внешней пластиной на кожухе цепной гарнитуры и внутренней пластиной на корпусе двигателя. Кожух с шиной зафиксирован болтом, который в процессе эксплуатации бензопилы может ослабляться, в результате чего шина начинает двигаться или вибрировать. Чтобы решить эту проблему, необходимо найти и опустить цепной тормоз, для чего винт натяжки, который находится рядом с шиной, нужно проворачивать до полного натяжения.
2. Цепь растянулась. Провисание может говорить о неисправности механизма бензопилы. В процессе эксплуатации металл деформируется, а значит, может становиться на 0,5-1 см длиннее. В данном случае рекомендуется произвести замену или укоротить цепь.
3. Плохо закреплена ведущая звездочка. Чтобы ее закрепить, нужно снять защитную крышку двигателя и свечи, а затем вытянуть воздушный фильтр. Саму свечу также нужно открутить, после чего на ее место установить специальный стопор, фиксирующий поршень. Диск крепления крутить по часовой стрелке до остановки поршня в крайнем верхнем положении. В роли стопора может выступать толстая веревка, сложенная в несколько раз. После фиксации поршня ведущую звездочку зажать. Собрать бензопилу, устанавливая все детали в обратном порядке.

Читать также: Вакуумная металлизация в москве

Большинство проблем можно решить путем ремонта. Лишь в исключительных случаях придется ее поменять.

Что делать, если подачи масла нет?

Как мы уже выяснили, нужно провести дополнительную диагностику. Для этого разбираем смазочную систему. Учтите, что в некоторых моделях пил это возможно при полной разборке инструмента. Так что, на всякий случай, вооружитесь соответствующими инструментами для ремонта. Если опыта по разбору пилы у вас нет, доверьте это дело профессионалу.

Когда смазочная система будет разобрана, вы сможете обнаружить одну из таких поломок:

• оборван масляный шланг (порой видно невооруженным взглядом при предварительном изучении этой части узла), который нужно заменить;
• нет резьбы вала, где размещен масляный насос (нужно прикрепить, заменить);
• испорченная резьба главной шестерни насоса (устанавливается новая);
• нет штопора основного вала (частенько проблема эта наблюдается у бензопил марки Homelite), что можно решить установкой на месте оригинального штопора, гвоздя (идеального по размеру, если есть необходимость его подрезают);
• забитая магистраль, это решают продувкой (механически или с помощью сжатого воздуха, иногда помогает проволока);
• забит фильтрующий элемент (очищаем или заменяем).

Обратите внимание на то, что у некоторых силовых агрегатов фирмы STIHL (например, у модели MS 180) насос разобрать нельзя, но он будет периодически засоряться. В данном случае его промывают бензином или по необходимости полностью заменяют. Китайские пилы часто «страдают» от срезанных пазов главной шестеренки, через которую и происходит передача усилия

Китайские пилы часто «страдают» от срезанных пазов главной шестеренки, через которую и происходит передача усилия.

Другая распространенная проблема, опять же таки, характерная для продукции марки STIHL, заключается в разгерметизации магистрали. Проблему искать нужно в той точке, где маслопровод, который идет от резервуара, входит в корпус оборудования. На такую поломку указывают подтеки масла внизу силового агрегата. Для того чтобы исправить ситуацию, рукоятку демонтируют, шланг вынимают, очищают и обезжиривают, затем посадочное место обрабатывают герметиком и снова устанавливают шланг. После этого смазочная система должна начать работать нормально.

Почему не поступает масло на цепь бензопилы?

Если в процессе работы не поступает масло на цепь бензопилы, нужно находить причину проблемы. По сути причин, влияющих на Этот расхожий слух процесс, а возможно много. Следует разобрать бензопилу и выявить главную проблему. Вероятные предпосылки данного процесса будут описаны ниже.

Предпосылкой отсутствия подачи масла в цепь во время работы бензопилы вам больше понравятся несколько причин и так же для их выявления нужно разобрать бензопилу.

Устройство смазочной системы

Система смазки цепи бензопилы, с учетом производителя инструменты, может немного отличаться по конструктивным особенностям, по использованным при создании данного узла деталям. При этом особенности не влияю на схему подключения системы, а также общее число используемых деталей.

• масляный резервуар, размещенный в картере движка;
• фильтр бака (элемент, расположен непосредственно в резервуаре);
• маслопровод, который выглядит, как небольшой по диаметру шланг, изготовленный из высококачественной резины;
• сам насос, можно считать сердцем этого узла;
• подающая усилие от движка на сердце узла червячная шестерня (передачи червячного типа).

В некоторых работах специалистов по ремонту силовых агрегатов направляющая шина описывается не просто, как пильная гарнитура, но как одна из составляющих смазочной системы. Почему так? Объяснить это можно наличием в этой шине специальных отверстий, через которые подается масло. К слову, и саму цепь можно считать участницей транспортировки смазочного расходного материала, так как этот механизм также имеет детали, связанные с распределением масла.

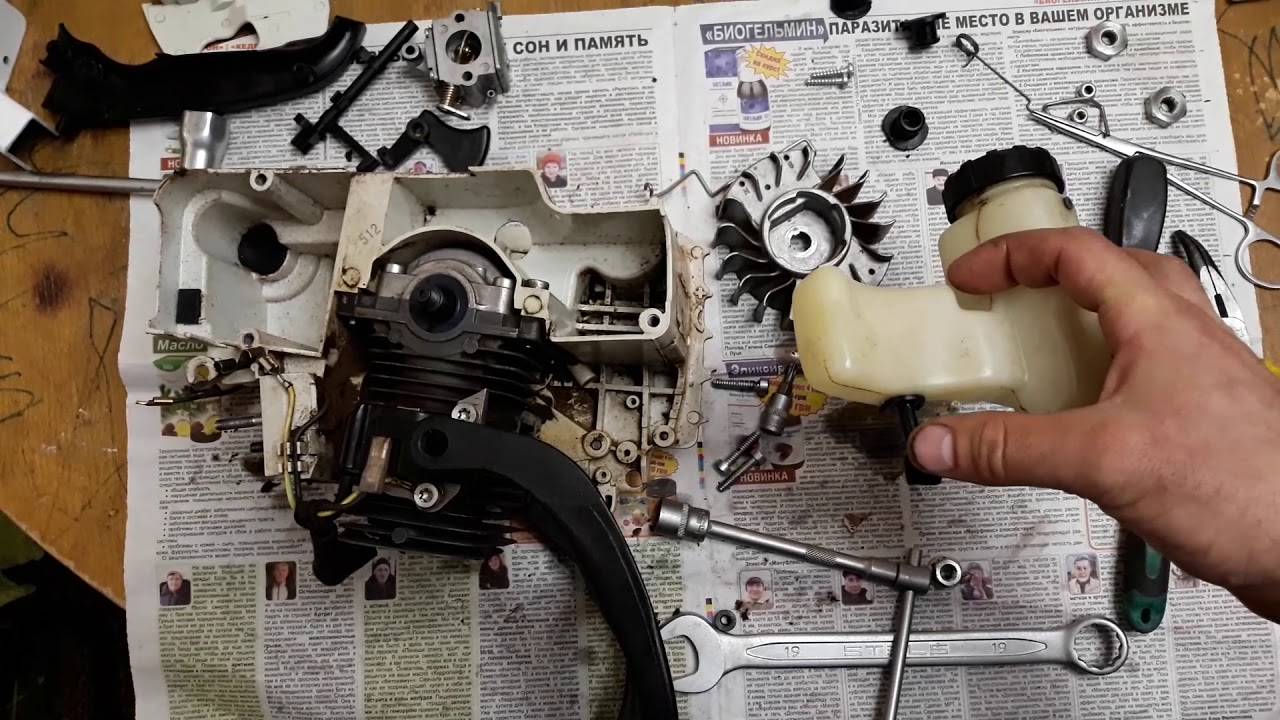

Как разобрать, отремонтировать и собрать бензопилу Штиль

Чтобы отремонтировать устройство, его нужно сначала разобрать. Требуется снять боковую крышку, цепь пилы и шину. Потом очистить инструмент, продуть компрессором и прочистить кисточкой все узлы. Затем снимают рукоятку. Для этого удаляют заглушки с амортизаторов с помощью отвертки. После этого снимают амортизаторы и ручку.

Потом снимают стартер. Убирают крышку корпуса и откручивают винты стартера. Извлекают деталь. Потом снимают маховик, открутив гайку, которая его удерживает, откручивают гайку маховика. Крутить нужно влево. Снимают маховик. Затем демонтируют сцепление, привод маслонасоса и карбюратор.

После этого снимают и разбирают мотор. Он держится на 4 винтах на днище пилы. Нужно их раскрутить и вынуть мотор. Затем разбирают сам двигатель. Раскручивают винты картера, снимают его. Потом демонтируют коленвал, сальники, подшипники и поршневые кольца. По окончании разборки производят ремонт и устранение неполадок.

После ремонта инструмент нужно будет собрать обратно. Для этого устанавливают поршень на шатун. Стрелка на нем должна смотреть по ходу цепи, а слева от поршня будет находиться сторона коленвала, в которую требуется монтировать маховик. Ставят поршень в цилиндр. Устанавливают подшипники, сальники и стопорное кольцо в цилиндр. После этого обезжиривают место фиксации картера и устанавливают его на свое место. При сборке следует соблюдать обратную последовательность демонтажа.

Как снять сцепление

Перед тем как открутить сцепление, нужно снять ведущую звездочку. Снимают штопорную шайбу и убирают звездочку и игольчатый подшипник. Откручивают сцепление. Снимают отражающую пластину и насос.

Как снять и заменить звездочку

Замена звездочки на бензопиле нужна в тех случаях, когда:

• заклинивает движение цепи;
• произошел износ ведущей звездочки.

Для замены нужно снять звездочку бензопилы. Зубья звездочки не должны отклоняться от необходимых размеров, иначе работа пилы будет сопровождаться вибрацией, что приведет к поломке коленвала и подшипников. Срок эксплуатации звездочки в 2 раза превышает рабочий ресурс цепи. Используют 2-3 цепи до истирания их режущей поверхности. После этого меняют звездочку. Она расположена за муфтой сцепления. Снимают крышку узла сцепления.

Удаляют шину, цепь и муфту. Но прежде надо зафиксировать коленвал. Потом съемник помещают в отверстие муфты и поворачивают по часовой стрелке. Снимают муфту. За ней расположена звездочка. Теперь ее демонтируют. Если она неисправна, ее заменяют.

Ремонт и замена масляного насоса

Рассмотрим, как поменять масляный насос. Если элемент протекает, то следует обновить прокладку между двумя его частями. Если эта деталь маслонасоса не повреждена, то ее надо протереть и поставить на место. Теперь проверяют шланг. На нем не должно быть трещин. Если шланг поврежден, его заменяют. Потом прочищают компрессором выходные каналы.

Замена поршневой

Рассмотрим, как осуществляется диагностика и замена поршневой группы. Нужно проверить состояние цилиндра и степень износа поршня. После демонтажа мотора откручивают поддон, вынимают коленвал с поршнем из цилиндра. Откручивают стопоры поршневого пальца. Если поршень неисправен, его надо заменить. Стопорные кольца фиксируют разрезом вниз. Перед установкой в цилиндр поршневой группы смазывают поршень маслом. Перед монтажом картера обезжиривают его поверхность и наносят герметик.

Как выставить зажигание

Надо выставить зажигание на бензопиле. Регулировка зажигания осуществляется так:

• вывернуть свечу и оценить ее внешний вид;
• уточнить расстояние между магнитами и катушкой (до 0,2 мм);
• проверить искру.

Цепь не вращается

Почему цепь бензопилы не вращается, когда двигатель работает даже на полной скорости?

• Ведущая звездочка. Или она заклинила, или коронка изношена настолько, что не затрагивается и цепь не крутится на бензопиле. В любом случае нужно собрать звездочку, чтобы выяснить точную причину, почему цепь не крутится. Если корона изношена необходимо заменить звездочку (или же коронку, если звездочка имеет сборную структуру).
• Тормозной цепь заклинил В результате звездочка блокируется тормозным механизмом, при этом мотор работает. Остановите двигатель и отпустите тормоз. Если это произошло под нагрузкой тормозной механизм придется менять, как и звездочку, так как из-за высокой температуры многие элементы могут плавиться и перегреваться.

Бензопила STIHL глохнет — не развивает обороты

Все системы бензопилы «STIHL» слаженно функционируют между собой, обеспечивая запуск механизма. Но иногда, при уверенной работе вхолостую, пила не набирает оборотов при нагрузке, в моторе начинаются перебои. Это означает, что могут быть серьезные причины, требующие ремонта: разбалансировка винтов карбюратора, окончание ресурса двигателя, поломка свечи или катушки зажигания, износ поршневой группы.

Но, чаще всего, двигатель не развивает обороты, а может и заглохнуть, при выходе из строя обратного клапана на крышке бака, в котором создается вакуум, являющийся причиной неполадок. Клапан ремонтировать достаточно трудоемко, поэтому лучше и быстрее заменить крышку масляного бака, ее стоимость вполне доступна.
