Функции и устройство бензопилы
Для того чтобы разобраться с особенностями проведения рассматриваемой процедуры следует подробно рассмотреть и устройства бензопилы. Среди особенностей можно отметить нижеприведенные моменты:
- Основная часть представлена двигателем. В большинстве случаев проводится установка конструкции с одним цилиндром, так как этого вполне достаточно для резки.
- Поршневая система двухтактная, а охлаждение воздушное. При работе выделяется относительно небольшое количество тепловой энергии, поэтому достаточно и обдува для отвода тепла.
- Как и во многих других конструкциях, в рассматриваемой требуется масло, которое обеспечивает плавность хода подвижного элемента. Добавление масла проводится непосредственно в топливо. В зависимости от особенностей конструкции, масло с топливом смешивается в диапазоне 1:20 или 1:50.
- Важным конструктивным элементом можно назвать и воздушный фильтр. Топливо смешивается с воздухом для получения определенной смеси, которая подается в камеру сгорания. Если не проводить постоянную чистку фильтрующего элемента, то есть вероятность того, что мусор попадет в блок цилиндров. Это станет причиной быстрого износа или даже заклинивания устройства.
- В качестве стартера представлена специальная конструкция, которая приводится в действие за счет веревки с ручкой. Если сильно потянут за веревку, то в движение приводится маховик.
- Основной рабочий механизм представлен шиной с застежкой. Она предназначена для направления цепи и ее фиксации.
- Классическая цепь состоит из трех зубьев: ведущие, режущие, соединительные. Крепление режущей кромки проводится при помощи заклепок.
Довольно распространенной ситуацией можно назвать случай, когда приходится долго тянуть за ручку. Она связана с тем, что карбюратор проводит неправильное смешивание топлива с воздухом. В большинстве случаев достаточно провести настройку устройства в соответствии с особенностями эксплуатации. Бензопила не прослужит долго в случае, если не обеспечивать соответствующее обслуживание.

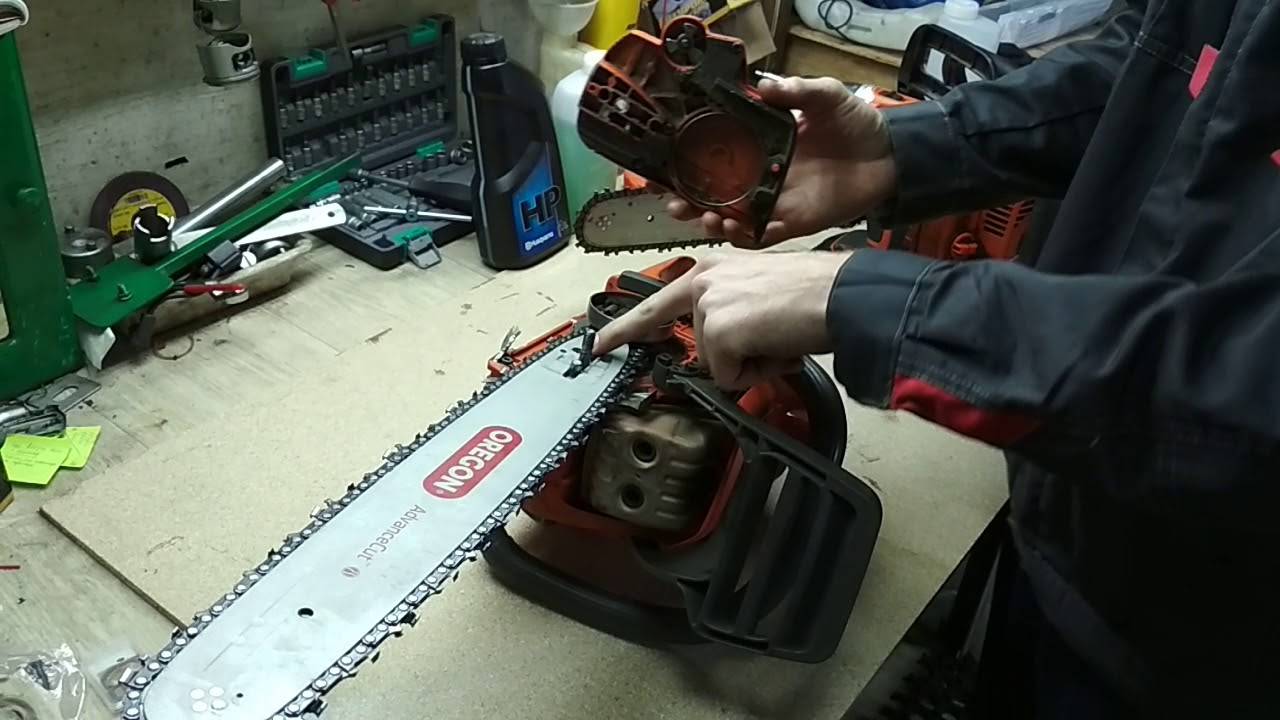

Последовательность замены и регулировки пильной цепи
Самостоятельно поменять цепь бензопилы бытового и профессионального уровня технически несложно. Залогом успешного выполнения регулировочных работ станет точное соблюдение рекомендаций прилагаемой инструкции.
Из-за теплового расширения металла, установка цепи на бензопилу и последующая регулировка производится только на холодной шине.
- В классическом решении технология предусматривает включение блокировки от случайного запуска двигателя, отворачивание резьбового крепежа, демонтаж шины и очистку направляющего паза от опилок.
- Далее следует убедиться в соответствии размеров хвостовиков ширине паза, определить, какой стороной ставить цепь на бензопилу, закрепить шину и отрегулировать цепь в указанной инструкцией последовательности.
- Перед тем как одеть цепь на бензопилу, следует удостовериться в том, что направление цепи на бензопиле соответствует заявленным требованиям, а механизм натяжения цепи имеет достаточный запас свободного хода.
После регулировки новой цепи рекомендуется на протяжении 2-3 минут выполнить прогонку пилы на средних оборотах, после чего еще раз проверить натяжение цепи. Этот момент можно совместить с визуальным контролем работы системы смазки.
Какие бывают цепи для бензопил?
В зависимости от предназначения, то есть, от планируемого направления распиловки древесины, цепи для хозяйственных пил делятся непосредственно на такие виды;
- продольные – особенность гарнитуры этого типа заключается в том, что при ее монтаже и использовании на садовом инструменте производительность последнего увеличивается почти в 2 раза;
- поперечные – установив поперечную гарнитуру с победитовыми напайками, оператор бензопилы получает возможность заметно снизить «агрессивность» садового инструмента и уменьшить нагрузку на встроенный заводской мотор, тем самым, сделав вибрацию ДВС менее заметной.
Еще один важный для стабильной работы параметр, по которому постоянно делятся цепи – это их шаг. Шаг цепи бензопилы – это длина зазора между тремя звеньями.
На рынке встречаются гарнитура с такими характеристиками шага:
- 0,25 или 1/4 » – этими деталями комплектуются одноручные бытовые пилы, не выделяющиеся высокой мощностью. Чаще всего садовые инструменты этого типа эксплуатируются для точного распила древесины и непродолжительной работы в условиях сильно ограниченного пространства;
- 0,325 или 3/8 » – гарнитурой этого типа оборудуется большинство хозяйственных бензопил;
- 0,404 или 3/4 » – твердосплавные пильные элементы этого типа имеют большие размеры. Их устанавливают исключительно на мощные профессиональные садовые инструменты, которые можно эксплуатировать для работы по газобетону.
Все имеющиеся детали для распиловки производятся с учетом того, что чем больше их размер, тем выше их производительность. Тем не менее, с увеличением габаритов пильных элементов возрастает заданная ширина распила древесины. Чтобы сделать сопротивление распиливаемого материала менее заметным, устанавливать крупную гарнитуру нужно только на пилы с внушительным запасом мощности.
Довольно часто производители делят пильные элементы по толщине их хвостовиков, которые обязательно должны совпадать с заданными величинами пазов штатных шин садовых инструментов. Соблюдение этого правила улучшит надежность крепления детали на шине, а также предотвратит соскальзывание гарнитуры.
Еще один важный параметр – это количество звеньев гарнитуры. Чем больше их число, тем быстрее бензиновая пила будет распиливать твердую древесину или выполнять работы по бетону.
Как рубить дрова?
Для того чтобы дрова было удобно рубить, необходимо немного подготовиться к работе.
Первым делом нужен правильный топор (колун). Его лезвие должно быть сильным клином для раскола по сравнению с обычным топором, который используют в основном для тёса.
Колун – применяется для раскалывания-расщепления древесины, поэтому форма лезвия у него короткая, клиновидная, тяжелая, с толстыми щёками, с углом заострения порядка 35°.
- Длина топорища (рукоятки) – оптимальный размер 70 см.
- Следующий немало важный момент – это на чём рубить дрова.
- Необходима деревянная подставка (колода).
Как правило, для этого используют фрагмент ствола крепких пород дерева (граб, дуб, ясень…)
По размерам могу точно сказать, что самая удобная высота колоды 600-650 мм. Диаметр должен быть не меньше 300 мм.
Совет.Для того чтобы колода прослужила долго, надо надеть металлический обруч.
Процесс рубки дров.
- Ставлю чурбак на колоду.
Совет.✓ Если в чурбаке есть сучки, то будет лучше, чтобы они в момент рубки находились внизу. В таком положении легче расколоть. ✓ Если топор всё же застрял, в этом случае надо перевернуть топор с чурбаном и уже бить обухом об колоду до тех пор, пока не расколется.
- Размахиваюсь и ускорением опускаю топор по центру чурбака.
- Бью до того как заготовка не «отпустит» заклинивший топор.
- Разворачиваю чурбак на 90°и снова наношу удар, но уже до конца, пока все четыре части не разлетятся.
Таким способом рубятся чурбаки немного быстрее. А для того чтобы колоть дрова было легче и ещё быстрее, можно использовать специальный станок с винтовым колуном-насадкой ø60 мм.
Хранение рубленных дров.
Как известно, дрова хранят в сарае или во дворе. Лучшим способом хранения считается устройство поленниц.
Поленницы могут быть двух видов.
- Отдельно стоящие.
- Складываемые дрова, прислонённые к чему-либо одной и более сторонами.
По этой статье всё. Будут вопросы, обращайтесь через страницу «Контакты»,через обратную связь (синяя кнопка слева) или через комментарии. На все вопросы с удовольствием отвечу.
P.S.
Не много не по теме, но интересная информация, которой хотелось бы поделиться. В этом году будет уникальный август! Это будет единственный раз в нашей жизни, когда мы проживем месяц, в котором будет 5 понедельников, 5 суббот и 5 воскресений! Это явление имеет место только один раз в 823 года. Последний раз, такой месяц был в 1191 году, а в следующий раз будет только в 2837-м. Китайцы называют такой месяц «Пригоршня денег»!
На этом точно всё. До встречи в новых статьях. С уважением Филиппов Юрий.
Механизмы натяжителей
Рисунок 2 – Механизмы натяжения
В зависимости от конструктивных особенностей инструмента механизм натяжения гарнитуры может отличаться.
В бюджетных моделях бензопил для регулировки цепи используют классический болт с прямой резьбой, который находится сбоку на корпусе.
В таком варианте в комплектацию входит специальный ключ для подтяжки или имеется внешний паз для шлицевой отвертки.
Все профессиональные модели оснащены более удобными регулировочными механизмами. С помощью них натянуть цепь можно одним движением рычага или поворотом специального диска. Их конструкция состоит из встроенного натяжителя, фиксация при повороте достигается за счет контргайки. В некоторых моделях регулировка осуществляется за счет блокировки шины в определенном положении крышки инструмента. Вне зависимости от способа напряжение цепи нужно корректировать только в охлажденном состоянии. Натяжение горячей цепи приводит к появлению провисания в процессе остывания.
Почему на бензопиле ослабевает цепь
Натяжка цепи на любых бензопилах слабеет постоянно. Тому есть несколько физико-механических причин.
- Цепь соединена из множества звеньев, которые скреплены втулками через отверстия. Даже при самой точной заводской подгонке между втулок и отверстий есть люфт, иначе цепь не будет складываться в эллипс. При работе все люфты стягиваются в одну сторону, что приводит к увеличению длины. Даже микронный люфт 52 и более звеньев в сумме приводит к ощутимым величинам.
- При нагрузках, особенно сильных, могут растягиваться пластинчатые элементы всей цепи.
- Постепенное провисание цепей бывает при износе деталей. Стираются зубья ведущей и ведомых звездочек, внешняя кромка паза шины. Звездочки уменьшаются в диаметре, шина становится короче.
- Металл при нагревании не только расширяется, но и удлиняется. Во время работы нагревшаяся цепь становится немного длиннее и провисает.
Правильная заточка цепи бензопилы
Как понять, что оснастка затупилась
В процессе интенсивного пиления режущие сегменты цепи затупляются. И это происходит не только при взаимодействии с древесиной. Например, если случайно шина соскальзывает с бревна и задевает землю, сильное абразивное воздействие наносит вред режущим кромкам. Свидетельством того, что необходима заточка цепей, является ухудшение производительности работ: шина перестает углубляться в древесину, вместо крупной стружки летят мелкие опилки. Пользователю приходится прилагать больше усилий для заглубления пилы в древесину. Вернуть остроту режущим сегментам можно самостоятельно, заточив их ручным способом. В этом нет ничего сложного, если знать особенности геометрии пильного полотна и нюансы заточки.
Важно знать! Не рекомендуется пилить затупленной цепью. Это не только снизит производительность работ и потребует от вас больших усилий, но и повысит расход топлива, нагрузку на двигатель и ускорит износ рабочих узлов инструмента
Первой частью звена является режущий зуб. У него две кромки – верхняя и нижняя (торцевое лезвие). При вхождении в древесину он снимает ее слой так же, как это делает лезвие рубанка. Вторая часть – это ограничитель глубины пропила. Он регулирует толщину древесной стружки. Верхняя кромка режущего зуба скошена под определенным углом относительно линии движения пильного полотна. Такие особенности строения диктуют свои правила обработки каждого сегмента. К ним нужен свой подход.
Подготовка пильной оснастки
Напомним, что заточка цепи бензопилы своими руками осуществляется без снятия ее с инструмента. Достаточно удобно расположить пилу, закрепив пильную гарнитуру струбциной на твердой поверхности. Это избавит вас от необходимости удерживать инструмент, а также поможет более уверенно осуществлять заточку. Не забудьте: вам понадобятся защитные перчатки, чтобы уберечь руки от порезов о пильную гарнитуру. Для выполнения работ нужен набор, состоящий из шаблона, круглого и плоского напильника. Работая по шаблону, удастся точно позиционировать напильник относительно зуба и повторять действие на каждом из режущих звеньев. Итак, расскажем о заточке по порядку.
Обработка режущего зуба
Для обработки режущих кромок нужен круглый напильник. Он подбирается по диаметру исходя из параметров шага цепи. Чтобы должным образом позиционировать заточный инструмент, нужно соблюдать следующие предписания:
- в вертикальной плоскости его рабочая часть должна находиться под углом в 90° относительно оснастки;
- в горизонтальной плоскости – под углом в 30° или 10° в зависимости от особенностей и характеристик цепи.
В точности соблюсти эти требования и повторить одинаковое положение на каждом звене поможет специальный шаблон, который устанавливается на шину и дает возможность быстро и аккуратно произвести заточку. К каждой модели пилы предлагаются шаблоны особой формы, поэтому лучше подбирать фирменные изделия, рекомендуемые производителем. Примеры таких приспособлений представлены на рисунках ниже.
Поместив напильник с круглой рабочей частью внутри звена цепи и придав ему нужное положение с помощью шаблона, начинайте совершать им движения параллельно кромке. Соблюдайте горизонтальное положение инструмента и не прилагайте чрезмерных усилий. Также следите, чтобы верхняя часть напильника не выступала за верхнюю точку зуба более чем на 1/5 от своего диаметра.
Важно! Совершайте движения напильником только от себя. Следите за тем, чтобы число движений было одинаковым на каждом из зубьев
Тогда после заточки все они будут иметь одну высоту. Для удобства сначала заточите сегменты одного направления, а после смените положение пильной гарнитуры и обработайте зубья другого направления.
Обработка ограничителя пропила
Процесс выполняется с помощью все того же шаблона, только другим инструментом. Вам понадобится напильник с плоской рабочей частью. В шаблоне для заточки имеется небольшое окошечко для ограничителя пропила. Установите шаблон на пильную оснастку так, чтобы ограничитель выходил из этой прорези. Затем возьмите напильник и выполните несколько движений в направлении от себя – нужно сточить выступающий из окошечка кончик сегмента.
Видеоинструкция
Чтобы понять, как выглядит заточка цепи бензопилы своими руками, посмотрите процесс в этом видео. Следуя всем правилам, вы вернете оснастке режущие свойства и сможете продолжить работу.
Последовательность демонтажа и последующей сборки
В домашних условиях цепь проще рассоединить, спилив головки напильником, после чего укороченные клепки легко выбиваются тонким стальным стержнем. Задача упрощается наличием подходящей по шагу цепи выжимной струбцины. Извлеченные таким устройством заклепки можно использовать без ограничений.
Самостоятельно соединять концы укороченной цепи можно в слесарных тисках. Продетые в элементы цепи заклепки с обратной стороны по окружности развальцовываются легкими ударами среднего молотка. Готовое соединение не должно иметь люфтов, также не допускается тугая посадка.
При сборке разных типов пильных цепей необходимо соблюдать предписанные конструкцией размерные интервалы между режущими звеньями.
Какие бывают цепи для бензопил?
Цепные механизмы, которые устанавливаются на современные бензопилы, можно классифицировать по нескольким ключевым факторам:
- габаритным параметрам, куда входит протяженность и размер отдельных частей цепи;
- особенностям конструктива;
- направленности реза;
- очередности следования пильных звеньев.
В зависимости от того, вдоль или поперек производится распиловка, сейчас выпускается 2 разновидности цепной гарнитуры – поперечные и продольные, различаемые степенью наклона резцов.
Другими не менее важными характеристиками режущей гарнитуры являются:
- количество звеньев;
- цепной шаг;
- глубина реза;
- толщина хвостика;
- высота профиля.
Рассмотрим отдельные из них более подробно.
Когда необходим ремонт цепи бензопилы?
От состояния пильной цепи зависит не только удобство и качество распила, но также и расход горючего и смазочных материалов. Кроме того, эксплуатация неисправной цепи может привести как к полному выходу из строя узлов инструмента, так и к травматизму. Поэтому перед началом работы обязательно нужно проверить состояние бензопилы, наличие масла и горючей смеси, а также целостность корпуса и работоспособность органов управления.
Срок службы цепи зависит от многих факторов – материалов, из которых она изготовлена, условий эксплуатации, манеры работы оператора и т.д. При нормальном режиме работы обслуживание профессиональной бензопилы проводится каждый день. Что касается домашнего инструмента, он используется не так интенсивно. Но к распилу всё же следует подготовиться, просушив и очистив материал от грязи и посторонних предметов.
Цепь бытовой бензопилы подлежит немедленному ремонту при появлении таких признаков, как:
- замедление и затруднение распила;
- биение или повышенная вибрация пильной шины;
- неоднородность стружки;
- нагар на линии распила и стружке;
- характерный запах горелой древесины или перегретого металла;
- выделение пыли при распиле и т.д.
Если вы располагаете необходимым инструментом, знаниями и навыком, совсем необязательно обращаться при возникновении этих симптомов в сервисный центр — натяжку, заточку и пр. можно выполнить самостоятельно. Непосредственный визуальный осмотр пильной цепи позволяет удостовериться в наличии неисправностей, а также выявить их степень и определить подходящий способ устранения.
Механизмы натяжителей
Рисунок 2 – Механизмы натяжения В зависимости от конструктивных особенностей инструмента механизм натяжения гарнитуры может отличаться.
В бюджетных моделях бензопил для регулировки цепи используют классический болт с прямой резьбой, который находится сбоку на корпусе.
В таком варианте в комплектацию входит специальный ключ для подтяжки или имеется внешний паз для шлицевой отвертки.
Все профессиональные модели оснащены более удобными регулировочными механизмами. С помощью них натянуть цепь можно одним движением рычага или поворотом специального диска. Их конструкция состоит из встроенного натяжителя, фиксация при повороте достигается за счет контргайки. В некоторых моделях регулировка осуществляется за счет блокировки шины в определенном положении крышки инструмента. Вне зависимости от способа напряжение цепи нужно корректировать только в охлажденном состоянии. Натяжение горячей цепи приводит к появлению провисания в процессе остывания.
Как проверить правильную натяжку?
Рисунок 1 – Как проверить натяжения цепи
Чтобы проветрить качество натяжения, следует плавно оттянуть ее в средней части шины.
Допустимый уровень выхода хвостов режущих звеньев должен быть не более 2/3 их длины.
Определить необходимость подтяжки можно и по следующим признакам:
- появление скрипа и скрежета в области расположения основной ведущей звездочки;
- ослабление затяжки защитного механизма, крепежа шины;
- заедание при пилении, усиление вибрации и шума.
У бензопилы снижается продуктивность и увеличивается время работы. Даже при пилении мягких сортов древесины цепь начинает застревать в пазе, снижаются обороты и плавность хода.
Когда необходим ремонт цепи бензопилы?
От состояния пильной цепи зависит не только удобство и качество распила, но также и расход горючего и смазочных материалов. Кроме того, эксплуатация неисправной цепи может привести как к полному выходу из строя узлов инструмента, так и к травматизму. Поэтому перед началом работы обязательно нужно проверить состояние бензопилы, наличие масла и горючей смеси, а также целостность корпуса и работоспособность органов управления.
Срок службы цепи зависит от многих факторов – материалов, из которых она изготовлена, условий эксплуатации, манеры работы оператора и т.д. При нормальном режиме работы обслуживание профессиональной бензопилы проводится каждый день. Что касается домашнего инструмента, он используется не так интенсивно. Но к распилу всё же следует подготовиться, просушив и очистив материал от грязи и посторонних предметов.
Цепь бытовой бензопилы подлежит немедленному ремонту при появлении таких признаков, как:
- замедление и затруднение распила;
- биение или повышенная вибрация пильной шины;
- неоднородность стружки;
- нагар на линии распила и стружке;
- характерный запах горелой древесины или перегретого металла;
- выделение пыли при распиле и т.д.
Если вы располагаете необходимым инструментом, знаниями и навыком, совсем необязательно обращаться при возникновении этих симптомов в сервисный центр — натяжку, заточку и пр. можно выполнить самостоятельно. Непосредственный визуальный осмотр пильной цепи позволяет удостовериться в наличии неисправностей, а также выявить их степень и определить подходящий способ устранения.
Когда нужно укоротить или растянуть цепь
Что делать, когда цепь требует укорочения или растягивания, когда необходимо добавить или удалить звенья?
Для начала давайте разберемся, в каких случаях нужно укорачивать цепь, то есть, удалять из нее звенья.
Укорачивание цепи производится:
- если для её натяжки уже недостаточно поворотов регулировочного винта;
- если была установлена шина меньшей длины, чем стандартная.
Соответственно, сделать цепь более длинной можно в том случае, если:
- на пиле будет установлена более длинная шина;
- некоторые звенья изношены настолько, что их нужно полностью снять, а значит цепь станет короче и ее нужно удлинять до прежнего размера.
Как правило, снимают одно или два звена. Чтобы уменьшить или увеличить размер цепи, вам потребуются такие инструменты:
- станок для снятия заклепок — пробойник (механическое устройство, работает по принципу пресса, оснащается наконечниками для выдавливания клепки и сменными пазами под разный шаг цепи);
- станок для заклепки и прокатки (предназначен для цепей с шагом от 1/4″ до 0,404″).
Видео о принципе работы расклепочного станка Орегон:
Видео о работе заклепочного станке Орегон
Причины ослабевания цепи на бензопиле
Цепь бензиновой пилы может нуждаться в натяжении и регулировке по следующим возможным причинам:
Ввод в эксплуатацию новой бензопилы. Только что купленный инструмент поставляется, как правило, с неустановленной пильной гарнитурой. Соответственно, после сборки необходимо отрегулировать натяжение цепи.
Замена пильной цепи. Несмотря на то, что к той или иной шине идут цепи определённого типоразмера, длина у них различается. Также при длительной работе удобно иметь с собой несколько заточенных цепей, которые меняются в процессе, и они тоже, как правило, разной длины. Соответственно, после каждой замены требуется регулировка натяжения.
Заточка цепи. Может выполняться двумя способами — прямо на шине, либо на специальном станке. Во втором случае цепь снимается с бензопилы, а после установки обратно может потребоваться её подтяжка.
Механические нагрузки. В процессе пиления звеньям цепи оказывает сопротивление древесина. Из-за этого она со временем растягивается и начинает провисать.
Естественное растяжение. Цепь бензопилы состоит из многочисленных звеньев, соединённых между собой. В процессе длительной эксплуатации происходит естественный износ деталей, что и приводит к вытягиванию цепи.
Некорректная регулировка
Если цепь изначально натянута неправильно, то сразу же после первого пила появится провисание, требующее устранения.
Неосторожность или нарушение правил эксплуатации. В процессе пиления древесины иногда попадаются твёрдые предметы (гвозди, проволока, прочие металлические включения), возможно зажатие шины в резе, либо инструмент используется не по назначению
Во всех этих случаях цепь испытывает нагрузки, от которых вытягивается и начинает провисать.
Низкое качество цепи. Чем менее качественная цепь, тем быстрее она растягивается, и тем чаще требует регулировки натяжения.
