Надфиль: назначение, насечки, ГОСТ

Виды напильников и их назначение

По этому признаку выделяют:

1. 1-й класс. Это «драчёвые», используются при слесарных работах — для грубой и точной обработки металла. Номера насечек №0 и №1.
2. 2-й – «личневые», их назначение — чистовая отделка, насечки №2 и №3.
3. 3-й, 4-й, 5-й и 6-й классы с насечкой №4 и №5. У них название «бархатные», ими выполняют ювелирную отделку изделия.
4. Спецназначения — способные формировать сложную геометрию;
5. Надфили – для работ на малых площадях;
6. Рашпили – ориентированные на работы с деревом и пластмассами;
7. Машинные и ленточные скомпонованные с двигателями.

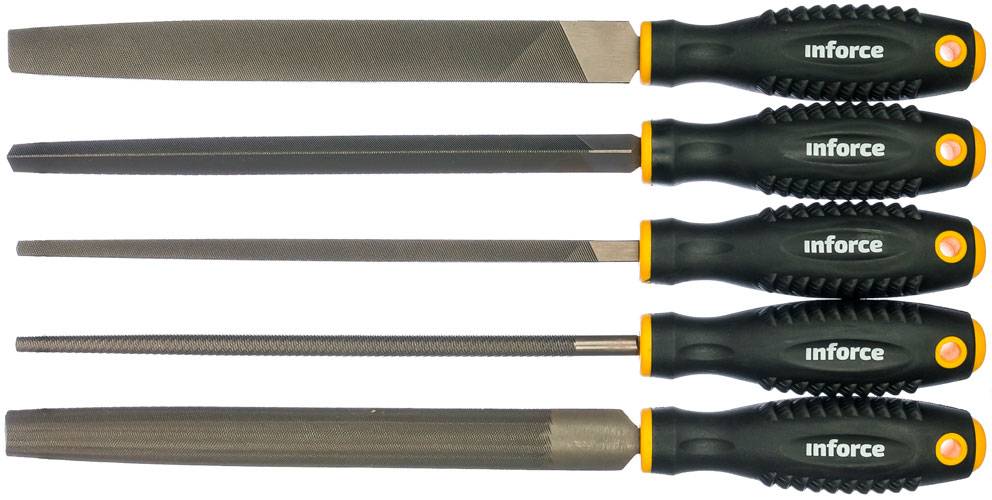

Виды напильника по форме

Формы рабочей части слесарные напильники классифицируются как типы:

• А – плоский, похожие на сплющенный прямоугольник;
• Б – плоские с узким носом;
• В – четырёхгранный (квадратный);
• Д – круглые сечения;
• Е- полукруглые (второе имя «овальные напильники»);
• Ж — ромбические;
• З – трёхгранный (другое название треугольный (имеют ещё название «ножовочные напильники») с сечением равностороннего или тупоугольного треугольника.

Тип «напильник речной» в классификации отсутствует.

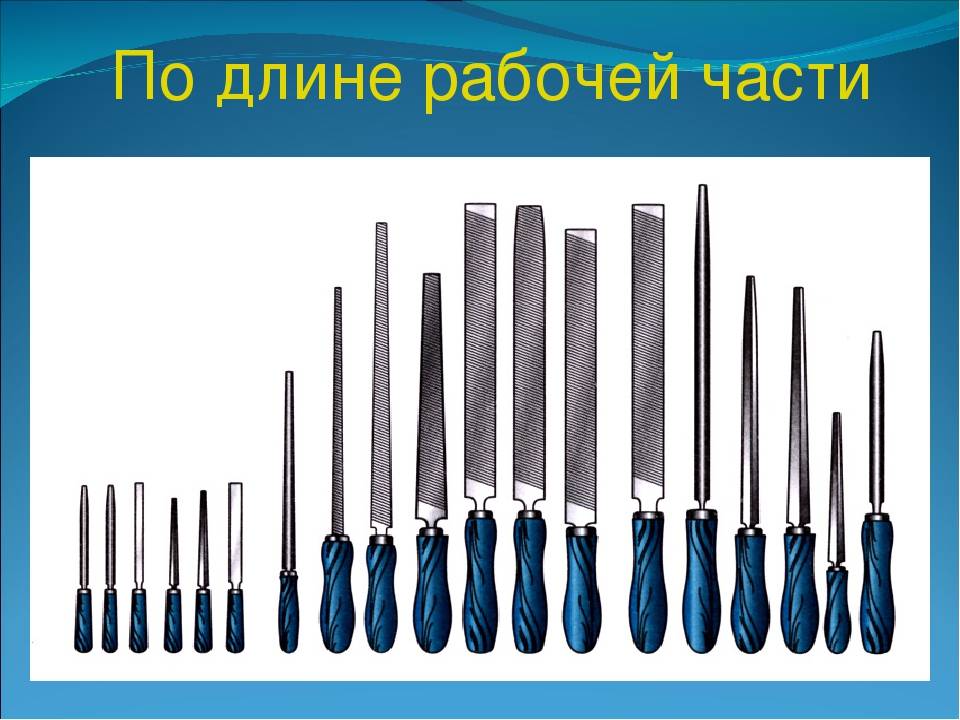

Рабочая часть напильника варьируется по длине от 100 мм до 400 мм.

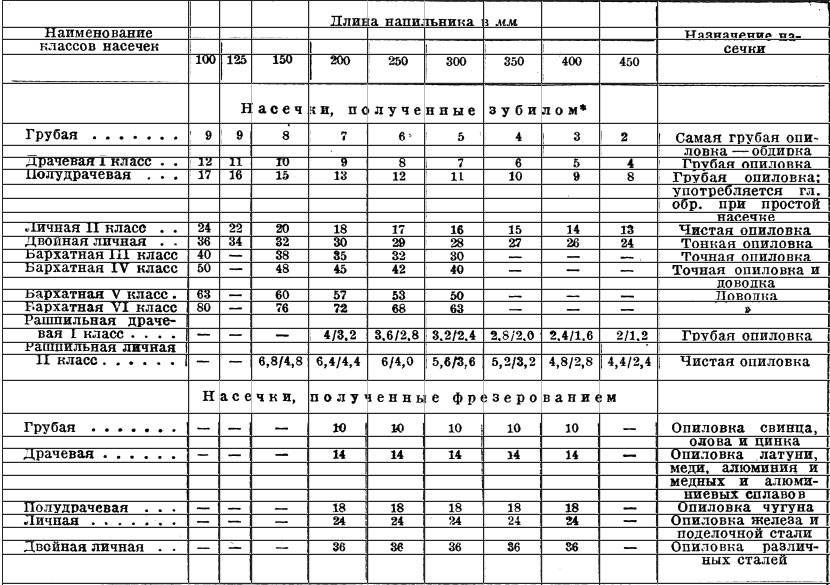

Виды и размер насечек

Международная практика применяет «качественную классификацию», учитывающую, сколько зубцов умещается на одном сантиметре длины рабочего полотна. Они формируются на болванке-заготовке.

Разные типы напильников имеют отличающиеся насечки. По их различию маркировка выполняется номерами по классам от 0 до 5.

Драчёвые №0 и №1 за одно рабочее движение сдирают слой металла толщиной 0,1 – 0,2 мм. Их не рекомендуется использовать при работе с твёрдыми материалами.

№2 и №3, называемые «Личными», одним проходом удаляют стружку 0,02 – 0,03 мм. Они участвуют в тонких работах и отделке деталей из мягких сталей.

Напильник с мелкой насечкой («Бархатный») №4 и №5 снимают материал на толщину 0,025 мм – 0,01 мм. Применяются для финишной полировки поверхности.

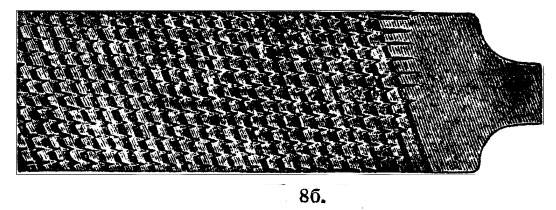

Чаще на изделие наносится двойная перекрёстная насечка. Дополнительная мелкая наносится поверх глубокой основной. Их направления составляют угол 70 градусов с продольной осью. Двойной ряд не только лучше и быстрее обдирает слой металла, но и измельчает стружку.

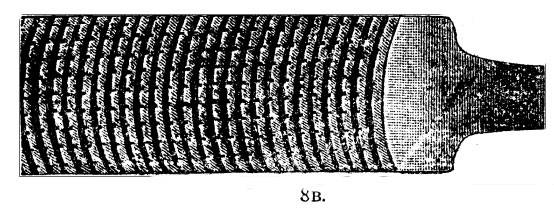

Точечная насечка называется «рашпильной». Она формируется фрезерно-дуговым способом. Отношение высоты зуба к её шагу должно быть не меньше 0,5.

Насечка у плоского напильника находится на грани и на ребре.

Материал напильника

Напильники изготавливают из углеродистой инструментальной стали. Используются марки: У10, У12, У13, ШХ15, содержащие от 1 до 1,5 % углерода. Этот металл обладает повышенной твёрдостью. Сталь ШХ15, кроме того, содержит добавку марганца в количестве примерно 0,2-0,4 %, хрома — не более 1,5 %. Это обеспечивает конечному продукту необходимую износостойкость.

Высокие механические качества напильнику обусловлены не только выбором марки стали, но и соответствующим режимом термообработки. Изготовленный инструмент проходит термообработку при определённой температуре по временному графику. Рабочая поверхность проходит закалку без отпуска.

Виды инструментов по форме

Поскольку обрабатываемые изделия могут отличаться друг от друга формой, для наиболее эффективной их обработки производители выпускают соответствующие виды устройств для шлифовки. Наиболее качественно выполнять шлифовку деталей этому инструменту позволяет особая форма профиля. В зависимости от этого признака можно выделить несколько видов напильников:

• овальный;
• ромбовидный;
• ножовочный;
• специальный;
• полукруглый;
• круглый;
• трехгранный;
• квадратный;
• плоский.

Таким образом, инструментов для обработки изделий существует немало, и каждый из них отличается не только вариантом исполнения, но и назначением.

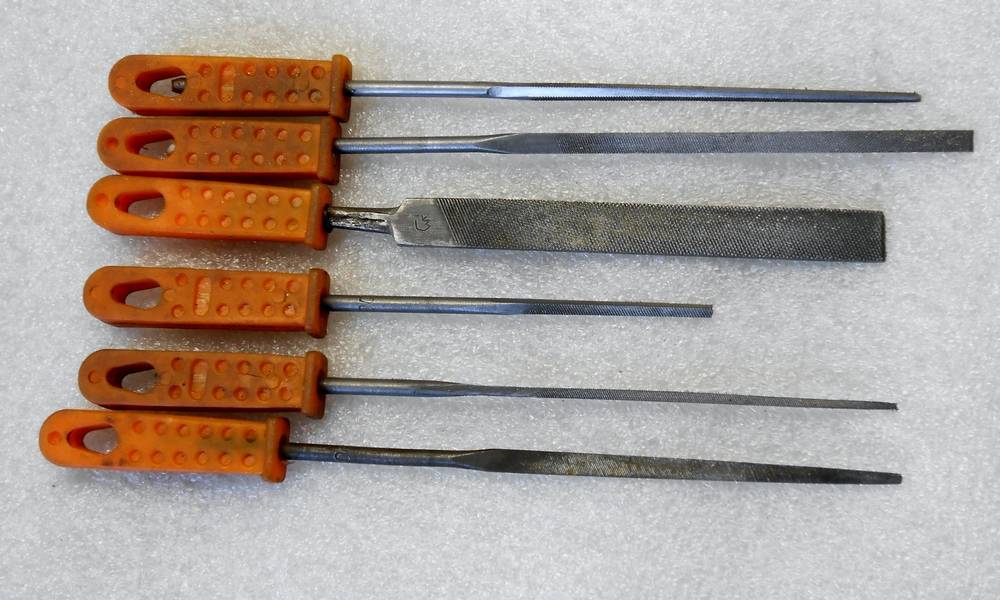

Виды надфилей

Видов напильников очень много, каждый тип изделия имеет разную длину, форму, количество насечек и свое предназначение.

Модернизированные

Электрические надфили, значительно упрощающие труд специалистов, пока что еще редко можно найти в продаже.

Современный электронадфиль имеет второе название – гриндер и служит для обработки труднодоступных мест.

Он может работать в разных режимах, приводится в действие благ одаря двигателю и клиноременной передаче.

В целом можно отметить, что электро надфиль функционирует по принципу ленточной шлифовальной машины.

Часто такого рода приспособление изготавливают вручную, беря за основу, например, болгарку или любой другой подручный инструмент.

Пневматические надфили для обработки поверхностей из стали, стекла, алюминия и т.д.

Применяют его в автомобильной индустрии, на производстве и не только.

Надфиль с пневматическим приводом служит в основном для подравнивания мелких деталей.

Этот надежный и эффективный инструмент часто поставляется в комплекте с быстросъемными насадками, предназначенными для разных видов обработки.

Виды материала

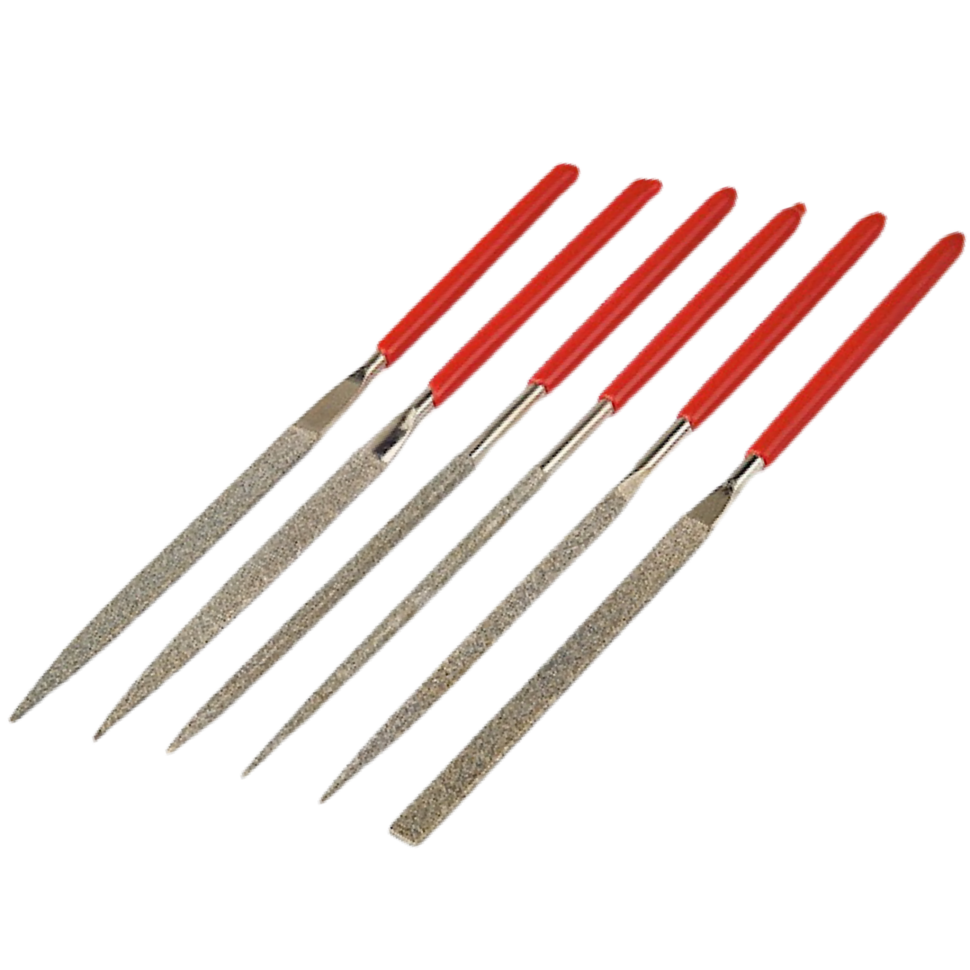

Алмазные надфили, очень хорошо подходят для обработки стекла и керамики.

На самом деле данный вид напыления не имеет ничего общего с алмазами, поскольку в качестве материала для рабочей поверхности используют крошку из искусственного камня.

Особый мелкозернистый слой напыления профиля позволяет обрабатывать поверхности до идеального гладкого состояния.

Такой вид покрытия используют, например, для изготовления пилок для ногтей.

Зернистость напыления может быть разной.

Фогольцевые надфили часто используют ювелиры в целях точения поверхности изделий для придания им необходимой формы.

Изготавливают изделия в основном из высокопрочной инструментальной стали.

Форма бруска с двух сторон полукруглая, имеет идентичную толщину и ширину, плавно сужается в конце.

Каждый напилок имеет разные номерные обозначения, которые соответствуют характеристикам его насечек.

Виды граней

Клиновидные надфили имеют соответствующую форму и острое окончание.

Отличительной особенностью инструмента являются две острые грани и ребро.

Такие мини-напильники бывают двух видов: с острым или закругленным ребром.

Ими делают высечки, и обрабатывают малые углы деталей.

Игольчатые надфили отличаются своими небольшими размерами.

Длина поверхности напилка без ручки составляет всего 25-35 мм.

Данная категория стоит особняком среди прочих видов напильников, поскольку надфили маленькие являются специализированными моделями инструмента для узкого круга работ.

Игольчатый напилок обладает еще одной отличительной чертой: хвостовик изделия имеет квадратное сечение, необходимое для более тонкой шлифовки поверхностей.

Надфиль для золота – именно так называют данный тип инструмента, поскольку его предназначение тесно связано с ювелирным делом.

Бархатные надфили – на один сантиметр рабочей площади инструмента приходится от 25 до 80 зубьев.

Напилки предназначены для выполнения самой тонкой работы, поскольку за один раз снимают слой в 0,05 мм.

После такой шлифовки на обрабатываемой поверхности не остается никаких видимых следов.

Специальные

Рифель – отдельный подвид инструмента, который используют в основном ювелиры.

От других видов напильников рифель отличается материалом, который был использован при его изготовлении, а также изогнутой формой.

Рифелем можно обработать любые округлые и изогнутые поверхности, например, золотые кольца и цепи.

Изготавливают рифели из специальных сплавов с магнитными свойствами.

Делается это для того, чтобы в рабочем процессе можно было отделить обкрошившиеся части рифеля от пыли драгоценных металлов.

Как и другие виды напильников, рифели могут иметь разную форму сечения.

Рабочая часть данного вида инструмента часто изогнутая, даже несколько крючкообразная.

Ножовочные надфили предназначаются для выборки узких пазов во внутренних углах и плоскостях изделий, в квадратных, ромбовидных и прямоугольных отверстиях.

Область применения данного вида инструмента достаточно широка.

Ножовочные мини-напильники также бывают разных форм и размеров, с разным количеством насечек.

Пазовые напилки напоминают плоские, но есть отличие – помимо плоской формы они имеют округлые торцевые грани.

Существует два вида пазовых напильников: остроносые и тупоносые, именно торцевые грани являются рабочими поверхностями инструмента.

Пазовыми надфилями обрабатывают поверхности труднодоступных участков.

Виды

Эти шлифовальные приспособления классифицируются не только по форме, но и по материалам, из которых изготовлены рабочие части. Применяется для этого главным образом твёрдая сталь. Она достаточно жёсткая, что позволяет обрабатывать почти любые материалы.

Виды надфилей, изготовленных из разных материалов, отличаются по качественным характеристикам. Производители указывают материалы изготовления. Эта информация позволяет пользователям подобрать нужные приспособления.

По материалам изготовления надфили подразделяются на алмазные и фогольцевые. Первые применяются для шлифовки керамических и стеклянных поделок. Название «алмазный» условно, т. к. напыление, нанесённое на поверхность, состоит не из алмазной крошки, а из специального мелко измельчённого твёрдого камня. Размеры крошек неодинаковы, и перед использованием инструмента следует это уточнить, чтобы выбрать подходящую для работы модель. Алмазные надфили эффективны, удобны в применении. Это наиболее распространённая разновидность напильников для деликатной шлифовки. Зернистость у них разная, подбирается он в зависимости от твёрдости материала, который нуждается в обработке.

Фогольцевые надфили изготовлены из стали, отличающейся повышенной прочностью. Эти модели устойчивы к износам. Применяются они в ювелирном деле, ремонте часов, где требуются детали идеально точной формы. Такие инструменты подходят для придания изделиям нужной формы, не повреждая их. Рабочие части округлые, конец острый.

Для особо деликатной отделки используются такие разновидности, как ножовочные надфили и рифели. Ими обрабатываются детали, доступ к которым затруднён. Рифель изогнут, что позволяет проводить обработку криволинейных поверхностей. Для его изготовления используются металлические сплавы, обладающие свойствами притяжения (магнитными). Это требуется для поднятия пыли, которая осыпается с насечки. Её нужно отделить от крошек драгоценного металла. Ножовочная модель применяется для выпиливания канавки или узкого паза. Пазовый надфиль предназначен для обработки небольших участков, которые недоступны для других напильников.

Отличие напильника от рашпиля и надфиля

Среди многочисленных вариантов существуют два своеобразных типа. Внешне они повторяют номенклатуру напильников. Но есть и принципиальные отличия.

Рашпиль

У него большая длина и крупная точечная насечка. Им, в основном, обрабатывают большие изделия из дерева, пластика и жёсткой резины. Существуют общего назначения и специализированные – для обувщиков и обдирки копыт лошадей перед их подковкой. Сфера применения определяется геометрическими очертаниями. Для их изготовления не требуется сталь дорогих марок.

Надфиль

У этого инструмента небольшие размеры, рабочая длина 80, 120, 160 мм. Его характеристики прописаны в ГОСТ 1513-77. Он служит для выполнения гравировки и в ювелирном деле. Инструмент удобен в тех местах, где затруднён доступ.

ГОСТ 1513-77 Надфили. Технические условия

1 файл 275.88 KB Всего по внешнему виду различают 11 подгрупп. Изготавливают надфили из различных марок углеродистой стали, в том числе с рабочей частью, покрытой алмазной крошкой.

Существует разновидность, называемая «рифель». Этот инструмент имеет изогнутую форму рабочей части. Его изготавливают из магнитосодержащих сплавов. Благодаря этому свойству, при опиловке ювелирных изделий железные опилки примагничиваются к стали и отделяются от драгоценных металлов.

Напильник – один из старейших рабочих инструментов человека. Его универсальность в умелых руках позволяет мастеру выполнить почти любую работу. И в домашней мастерской, и на производстве, необходимо иметь набор как можно большего количества различных типоразмеров.

Формы надфилей и их применение

Мастера нередко используют целый набор мини-напильников в определенной последовательности.

Многоступенчатая обработка детали позволяет добиться оптимального состояния, подкорректировать все огрехи без особого труда.

По профилю инструмент подразделяется на следующие типы:

• трехгранные остроносые (треугольные). Имеют три равные грани, соответственно три рабочих ребра. Такая форма годится для обработки углов, расстановки угловых насечек, обточки мелких пазов внутри и снаружи;
• трехгранные тупоугольные. Напоминают треугольник с равными сторонами и тупым углом. Может иметь 1 или 3 грани разной текстуры. Применяется для обработки углов, средних и крупных отверстий;
• клиновидные. Обладают одним ребром и двумя рабочими гранями с острым концом. Подходят для обработки клапанов, мелких углов, кастов, пропиливания высечек;
• ромбические. Удобны для изделий с разными углами в форме. Рабочие поверхности складываются в ромб с острыми гранями. Кончик притуплен;
• полукруглые. Одна сторона плоская, другая — овальная. Насечки по всему инструменту. В сечении — сегмент. Универсальный вид, поскольку можно обработать и округлые и плоские поверхности. Неотъемлемый инструмент ювелира при изготовлении колец;
• плоские тупоносые. Прямоугольные, с четырьмя вытянутыми сторонами. По две широкие и узкие рабочие грани. Можно обрабатывать разнообразные пазы, ровные элементы;
• плоские остроносые. Прямоугольники с острым концом. Применение аналогично тупоносым, но больше возможностей для труднодоступных мест;
• квадратные. Имеют сечение в форме квадрата. Все поверхности рабочие. Используются для опиловки люфтов, насечек, пазов с прямыми углами;
• овальные. Служат для округлых деталей, создания плавных линий. В сечении выглядят как овал. Кончик часто заострен;
• круглые. Круглая рабочая часть, тупой или острый кончик. Насечки по всей окружности. Идеально подходят для корректировки рельефных, округлых поверхностей;
• пазовые. Очень похожи на плоский тип надфилей. Главное отличие — закругленные торцы. Нос может быть острым или тупым. Широко применяются для обработки отверстий разного формата;
• разновыпуклые. Похожи на двояковыпуклую линзу. Насечка на обеих рабочих сторонах, нос заострен. Отлично выравнивают форму кольцам изнутри;
• ножевидные. Выглядят аналогично бытовому кухонному ножу. Чаще всего служат для зачистки деталей от грязи, ржавчины, налета, тонкой заточки, подгонки;
• игольчатые. Отличительная особенность — короткая рабочая часть. Напилок без ручки имеет длину всего 25 — 55 мм. Хвостовик квадратного сечения, острый кончик. Используется ювелирами для шлифовки поверхностей. В остальных областях изредка применяется для труднодоступных мест. Также называется надфилем для золота;
• бархатные. Надфили такого типа служат для самой нежной обработки. За один взмах они снимают 0,05 мм без видимых следов. Такой эффект возможен благодаря 25 — 80 зубчикам на каждый сантиметр рабочей поверхности;
• рифели. Надфели специального назначения. Главным образом используют ювелиры. Форма изогнута наподобие серпа или крючка, сплав с магнитной добавкой. Ими обрабатываются звенья цепочек, золотые кольца. Магнитная составляющая позволяет стряхивать крошку металла, чтобы мусор не мешал крайне тонкой работе;
• надфили для заточки пильных цепей, например, бензопилы. Ручные варианты имеют направляющую плоскость и рабочий стержень с насечками. Форма и размер подбираются в соответствии с шагом цепи. Выдержать калибровку таким надфилем бывает достаточно сложно. Значительно упрощает работу с бензопилой электрический или пневматический вариант. Выглядят они наподобие ленточных шлифовальных машин. Движение осуществляется за счет ремня и двигателя, в комплектах несколько насадок. Такие приборы также активно применяются в автомобильной индустрии, обточке стекла и алюминия;
• двухконцевые. Ручка у таких инструментов находится по центру длины. Рабочие поверхности расположены как с правого, так и с левого края. Часто используется граверами, ювелирами для мелких деталей.

Учесть вид работы при подборе надфиля очень важно. Качество обработки напрямую зависит от свободы доступа к элементу, удобства манипуляций, правильной формы рабочей части

Как использовать надфиль?

Правила эксплуатации инструментов необходимо соблюдать, чтобы увеличить срок их службы. Зная, как правильно использовать надфиль, можно быть уверенным, что он прослужит длительное время.

1. При шлифовке поверхностей следует подбирать напильники согласно твердости материала.
2. Чтобы игольчатый напильник не забивался во время работы с мягкими сплавами, его поверхность рекомендуют обработать мелом.
3. Использовать только что купленный напильник для твердых поверхностей не рекомендуется, сначала он должен «приработаться».
4. Ржавые и загрязненные материалы перед опиливанием следует очистить.
5. Перед работой с надфилем необходимо надеть специальную одежду и очки.

Что такое напильник и для чего предназначен

Напильник – это универсальный слесарный инструмент. Позволяет решить целый спектр задач.

• Зачистка деталей от ржавчины.
• Снятие грязи и краски с поверхности деталей.
• Доведение заготовки до необходимого размера.
• Заточка инструмента.
• Зачистка силовых контактов электрооборудования от нагара.
• Шлифовка поверхностей.

Что собой представляет такой инструмент? Это небольшой брусок металла с насечками. На одном конце выполнен хвостовик для ручки из дерева или пластмассы.

При изготовлении напильников ориентируются на ГОСТ 1465–59. Он регламентирует использование в производстве этих изделий определённого вида металла:

• легированной хромистой стали (марки ШХ 15 или 13Х);
• улучшенной нелегированной стали (марки У10А или У13А).

Для качественной обработки металлических деталей существуют напильники по металлу. Виды насечек позволяют решить широкий спектр задач. Это обработка не только высокопрочных сплавов, но и работа с керамикой, пластмассой, деревом, резиной или кожей. Различны и требования к точности и чистоте обработки.

Какую насечку выбрать

1. Простая (одинарная). Подойдёт для обработки мягких металлов или пластмасс. Такой материал легко снимается и может быстро забить пространство между насечками. Но только не в этом случае.
2. Напильник с перекрёстной или двойной насечкой. Служит для работы с деталями из твёрдых сплавов. Например, чугун, бронза.
3. Рашпильная, точечная насечка. По виду зуба такой инструмент называется рашпиль или драчевый напильник. Он всегда большого размера (250–350 мм). Имеет крупную насечку. По форме различают полукруглый, круглый или плоский. Хорош для работы с резиной, кожей, деревом. Для точной обработки и шлифовки не подойдёт.
4. Есть дуговой вид насечек напильников. Применяется для обработки деревянных деталей.

ГОСТ 1465–59 регламентирует шесть номеров насечек:

• Крупная. Это № 0 и 1. Используют для грубой обработки поверхности. Такой инструмент, его ещё называют драчевый напильник, за один проход снимает слой толщиной 0.05–0.1 мм. Для точной обработки не подходит.
• Насечка № 2 и 3 позволяет работать точнее. Снимает слой 0.02–0.06 мм. Точность обработки будет соответствовать этому параметру.
• Чистовая подгонка размера возможна насечками № 4 и 5. Здесь возможна точность 0.01–0.005 мм. Именно столько материала снимается с заготовки за один проход инструмента.

Теперь видно, что этим инструментом можно делать довольно много работы. Он неприхотлив и универсален. Незаменим там, где «бессилен» электроинструмент и всегда готов выручить мастера в сложной ситуации.

Как сделать ручку напильника

Ручка инструмента должна быть удобна. Сделать своими руками из дерева просто. Последовательность такая:

• Выстругать или выточить на токарном станке ручку. Размер и форму каждый мастер подбирает индивидуально. Она должна хорошо лежать в руке слесаря. Дерево берётся высохшее, средней плотности, нехрупкое. Оптимальный вариант – сосна.
• Наконец, куда будет вставляться хвостовик напильника, надеть металлическое кольцо. Его можно сделать, отрезав 1 см от трубки подходящего диаметра. Без него, при насаживании ручки на хвостовик, ручка расколется.
• Просверлить отверстие по оси ручки со стороны кольца на глубину равную ¾ длины хвостовика напильника. Сверло должно быть диаметром ½ средней толщины хвостовика.
• Насаживая ручку, следить за совпадением осей двух деталей.

Зачастую приходится обрабатывать фигурные поверхности, с изгибами и острыми внутренними углами. Для выполнения каждой из таких работ выбирают соответствующий инструмент, выпускаемый согласно ГОСТу.

Это интересно: Ножовка по металлу — виды, применение, конструкция

Что такое напильник и для чего предназначен

Напильник – это универсальный слесарный инструмент. Позволяет решить целый спектр задач.

• Зачистка деталей от ржавчины.
• Снятие грязи и краски с поверхности деталей.
• Доведение заготовки до необходимого размера.
• Заточка инструмента.
• Зачистка силовых контактов электрооборудования от нагара.
• Шлифовка поверхностей.

Что собой представляет такой инструмент? Это небольшой брусок металла с насечками. На одном конце выполнен хвостовик для ручки из дерева или пластмассы.

При изготовлении напильников ориентируются на ГОСТ 1465–59. Он регламентирует использование в производстве этих изделий определённого вида металла:

• легированной хромистой стали (марки ШХ 15 или 13Х);
• улучшенной нелегированной стали (марки У10А или У13А).

Для качественной обработки металлических деталей существуют напильники по металлу. Виды насечек позволяют решить широкий спектр задач. Это обработка не только высокопрочных сплавов, но и работа с керамикой, пластмассой, деревом, резиной или кожей. Различны и требования к точности и чистоте обработки.

Какую насечку выбрать

1. Простая (одинарная). Подойдёт для обработки мягких металлов или пластмасс. Такой материал легко снимается и может быстро забить пространство между насечками. Но только не в этом случае.
2. Напильник с перекрёстной или двойной насечкой. Служит для работы с деталями из твёрдых сплавов. Например, чугун, бронза.
3. Рашпильная, точечная насечка. По виду зуба такой инструмент называется рашпиль или драчевый напильник. Он всегда большого размера (250–350 мм). Имеет крупную насечку. По форме различают полукруглый, круглый или плоский. Хорош для работы с резиной, кожей, деревом. Для точной обработки и шлифовки не подойдёт.
4. Есть дуговой вид насечек напильников. Применяется для обработки деревянных деталей.

ГОСТ 1465–59 регламентирует шесть номеров насечек:

• Крупная. Это № 0 и 1. Используют для грубой обработки поверхности. Такой инструмент, его ещё называют драчевый напильник, за один проход снимает слой толщиной 0.05–0.1 мм. Для точной обработки не подходит.
• Насечка № 2 и 3 позволяет работать точнее. Снимает слой 0.02–0.06 мм. Точность обработки будет соответствовать этому параметру.
• Чистовая подгонка размера возможна насечками № 4 и 5. Здесь возможна точность 0.01–0.005 мм. Именно столько материала снимается с заготовки за один проход инструмента.

Теперь видно, что этим инструментом можно делать довольно много работы. Он неприхотлив и универсален. Незаменим там, где «бессилен» электроинструмент и всегда готов выручить мастера в сложной ситуации.

Как сделать ручку напильника

Ручка инструмента должна быть удобна. Сделать своими руками из дерева просто. Последовательность такая:

• Выстругать или выточить на токарном станке ручку. Размер и форму каждый мастер подбирает индивидуально. Она должна хорошо лежать в руке слесаря. Дерево берётся высохшее, средней плотности, нехрупкое. Оптимальный вариант – сосна.
• Наконец, куда будет вставляться хвостовик напильника, надеть металлическое кольцо. Его можно сделать, отрезав 1 см от трубки подходящего диаметра. Без него, при насаживании ручки на хвостовик, ручка расколется.
• Просверлить отверстие по оси ручки со стороны кольца на глубину равную ¾ длины хвостовика напильника. Сверло должно быть диаметром ½ средней толщины хвостовика.
• Насаживая ручку, следить за совпадением осей двух деталей.

Зачастую приходится обрабатывать фигурные поверхности, с изгибами и острыми внутренними углами. Для выполнения каждой из таких работ выбирают соответствующий инструмент, выпускаемый согласно ГОСТу.

Классификации напильников

По критерию назначения данный инструмент бывает следующих видов:

1. Общего назначения, которые предназначены для проведения слесарных работ. По количеству насечек на 1 сантиметр могут относиться к любому из шести номеров:

• Драчевые, под номером 0 или 1. Имеют самые крупные насечки и предназначены для наиболее грубой обработки, применяются в случае необходимости спиливания слоя поверхности от 0,5 до 1 мм. Характеризуются низкой точностью – от 0,2 до 0,5 мм.
• Личные, под номером 2 или 3. Область их применения – чистовое опиливание изделий, при этом снимается от 0,1 до 0,3 мм слоя. Обладают средней точность, которая составляет от 0,02 до 0,15 мм.
• Бархатные, под номером 4 или 5. Назначение этих инструментов этих номеров – окончательная отделка материала при удалении слоя от 0,025 до 0,05 мм. Имеют наиболее высокую точность – от 0,01 до 0,005 мм.

Насечки напильников

В зависимости от количества зубьев насечки, приходящихся на единицу длины (1 см), считая по оси, напильники подразделяются на 6 основных видов или классов причем бархатные насечки делятся в свою очередь на классы или номера в зависимости от частоты насечки.

Остированы насечки драчевая — I класс, личная—II класс и бархатные III, IV, V и VI классы.

Количество насечек на 1 см.

В числителе указано количество рашпильных насечек на 1 см, а в знаменателе рашпильных насечек на 1п.см ширины. Колличествонасечек указанодля нижнего зуба, для верхнего зуба количество насечек для первых четырех классов на 1-2 больше , чем на нижнем, а для остальных классов на 3-5 больше.

Количество насечек на единицу длины в зависимости от длины напильника и назначение напильника в зависимости от насечки показаны в таблице.

Отдельную группу напильников занимают так называемые рашпили (рис. 7), у которых в отличие от напильников, имеющих один зуб по ширине (линейные зубья), имеется по ширине несколько зубьев (точечные зубья). В отличие от напильников, в основном применяемых для опиловки металлов, рашпили предназначены для опиловки более мягких материалов (дерева, кости, рога и т. п.).

Рашпили изготовляются в основном 3 профилей:

• а) плоские тупоносые (ОСТ 2006),
• б) плоские остроносые (ОСТ 2007), полукруглые (ОСТ 2008), круглые (ОСТ 2009), плоские — конные рашпили (ОСТ 2011) и сапожные рашпили полукруглые (ОСТ 2010).

Помимо насеченных в целях получения более правильного угла резания изготовляют напильники с фрезерованным зубом (рис. 8а, 8б, 8в,). Они обладают высокой производительностью в особенности эффективны при обработке цветных металлов.

Что это такое

Напильник – специальный инструмент, который используется для обработки самых разных материалов и изделий из металла, пластмассы, дерева и так далее, в том числе с его помощью можно заточить даже бензопильную цепь или лезвие обычной, ручной пилы.

У каждого уважающего себя профессионального мастера со временем собирается целый набор напильников. В прочем при желании его также можно купить в любом специализированном магазине, либо можно «собирать» постепенно, приобретая каждый новый инструмент по мере необходимости.

Напильник состоит из нескольких частей:

деревянная или пластмассовая рукоять;

металлический стержень с одинарными или перекрёстными (двойными) насечками;

нос, то есть то, чем оканчивается рабочая часть, сделанная из металла.

У напильников есть специальная классификация с присвоением определённого номера, в зависимости от шага и числа зубьев в насечке:

Драчёвые. Инструменты, обеспечивающие грубое опиливание, так как имеют крупную насечку – на каждый 1 см железного стержня приходится от 5 до 13 зубьев.

Бархатные. Инструменты с самой мелкой насечкой, здесь на каждый сантиметр длины приходится от 25 до 80 зубьев. Данные напильники используются для финальной отделки.

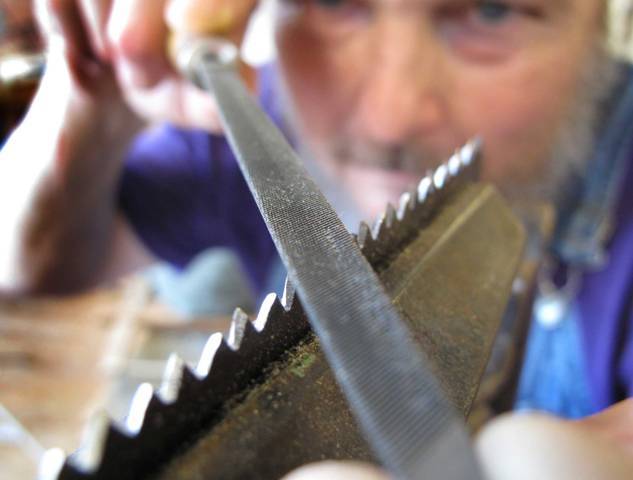

Как заточить ножовку напильником

Выбор напильника зависит от типа зубьев ножовки. Последние бывают трех типов:

• для продольной распиловки; • для поперечной; • для универсальной.

С продольными ножовками работают ромбовидным инструментом или надфилем.

С поперечными работают трехгранными напильниками с мелкой насечкой.

Для универсальных подходят ромбовидные «мелкозернистые» или грубый надфиль.

Угол заточки – в пределах 30-60 градусов, зависит от материала зубьев.

При работе нужно отталкиваться от параметров зубцов – угла, радиуса и высоты.

Если высота в процессе эксплуатации пилы стала малой, ее предварительно увеличивают пропилами.

Очень важно при заточке повторить оригинальный профиль. Для работы необходимо прочно закрепить ножовку в тисках. Для работы необходимо прочно закрепить ножовку в тисках

Для работы необходимо прочно закрепить ножовку в тисках.

Некоторым удобней вертикальное расположение кромки, другие предпочитают вертикальную позицию.

Важно работать по схеме двусторонней заточки – сперва проходят по одной стороне зубьев, затем по другой. Подробности о заточке ножовки напильником смотрите здесь. Подробности о заточке ножовки напильником смотрите здесь

Подробности о заточке ножовки напильником смотрите здесь

Как выбрать напильник

Выбирая определенный вид ручного напильника, профессионалы рекомендуют обратить внимание на обрабатываемые материалы и рабочие характеристики. В числе значимых параметров – качество зубьев

В числе значимых параметров – качество зубьев.

От него напрямую зависит эффективность работы.

Кроме того, стоит учесть:

— Тип насечек; — Форму рабочего тела; — Длину; — Особенности рукояти или хвостовика.

Размеры должны соответствовать размерам обрабатываемых деталей.

Для габаритных деталей используйте максимальную длину – от 22 до 350 мм, а для небольших – от 150 до 180 мм.

Рукоять должна быть надежной и удобной.

Деревянные ручки считаются менее надежными, более удобны пластик и резина.

Так же, инструменты часто предлагаются без рукояти.

Очень важны такие показатели, как распределение твердости и вязкости.

Вязкость минимальна на поверхности, и максимальна на глубине, а твердость наоборот.

Недостаточная твердость приводит к быстрой потере остроты зубьев, а малая вязкость грозит разрушению насечки при работе.

Поверхностная твердость регламентируется в зависимости от назначения.

Средние показатели по производителям составляют следующие значения для напильников различного вида:

1. Столярно-слесарного назначения – от 64 до 66 HRc;
2. Заточного типа – от 65 до 67 HRc;
3. Рашпили – от 53 до 56 HRc.

Действительное качество проверяется только в процессе использования.

Набор рашпилей для домашней мастерской

Домашнему умельцу, который занимается или только планирует заняться изготовлением изделий из дерева, без рашпилей не обойтись. Если окончательную шлифовку детали вместо напильника можно выполнить шлифовальной шкуркой, то для черновой работы нужен именно рашпиль. Конечно, данный инструмент должен быть не один. Даже начинающему мастеру стоит приобрести несколько самых ходовых разновидностей.

Для изготовления качественного рашпиля используют углеродистую инструментальную сталь марки У7, У7А, У8. Она отличается высокой прочностью, долго держит заточку.

Одной из важнейших характеристик рашпиля является класс насечки. Различают 1-й и 2-й класс. Между собой они отличаются количеством зубьев и расстоянием между ними. Легко догадаться, что чем больше расстояние между зубьями, тем реже забивается инструмент, но тем грубее получается поверхность.

Работают рашпилем, удерживая его за ручку, следовательно, она должна быть удобной и надежной. Оценить удобство проще всего, взяв инструмент в руку. С оценкой надежности сложнее. Тут все зависит от производителя, его ответственности. Можно только отметить, что качественный инструмент должен иметь деревянную или двухкомпонентную прорезиненную ручку. На ней не должно быть трещин и сколов.

Это напильник?

Алмазный надфиль представляет собой маленькую пилку. Рабочая поверхность прибора покрыта алмазным напылением. Это обеспечивает не просто резку материала во время работы, но и выскабливание его поверхности, снятие тонкого слоя, расположенного наверху. Обыкновенная пилочка для ногтей также является одним из типов надфиля.

Алмаз относится к одним из самых дорогостоящих натуральных материалов. Но с какой целью его используют в инструменте? В реальности для создания прибора берется камень искусственного происхождения. Благодаря высоким показателям прочности надфиль с алмазным напылением может работать со стеклом, керамикой, прочной сталью и сплавами.

Набор алмазных инструментов дает возможность слесарю-инструментальщику провести обработку поверхности профиля со сложной конструкцией. По сути, приборы выполняют те же функции, что и аналоги из стали, но справляются с материалами более твердой фактуры.

Вывод

Каждый напильник имеет свои особенности: предназначение, технические характеристики, строение. По внешнему виду бытовые инструменты могут быть с ручкой или без неё. Ремонт мелких металлических или деревянных поверхностей не обойдётся без надфилей, более крупные изделия (ручные пилы, ножовки, цепи, деревянная мебель) требуют использования напильников. Все модели, вне зависимости от производителя, выполнены из стали, но отличаются по классу насечки. В таблице приведены лучшие модели напильников и надфилей на 2022 год, которые, по мнению покупателей, заслуживают внимания.

Таблица – «Популярные модели напильников и надфилей 2022 года»

Модель:	Производитель:	Длина (сантиметры):	Количество в упаковке (штук):	Средняя цена (рубли):
«158255»	«Sparta»	16	10	270
«YT-6149»	«Yato»	16	1	66
«1603-10-Н6_z01»	« STAYER »	22.1	6	171
«№0»	«Sitomo»	14	1	29
«НН1»	«Металлист»	19	5	240
«247-835»	«Кобальт»	21.1	2	113
«610621»	«Harden»	–	5	285
«1-477-08-2-2»	«Banco»	35	5	4000
«05А530»	«Top Tools»	28	3	158
«1-476-04-3-2»	« Bahco »	28.4	6	3500
«0-22-462»	« Stanley »	20	1	520
«958500062»	«Dolmar»	–	3	350
