Металлодетекторы – принцип действия

Фото с сайта izeurope24.ru

Все металлодетекторы можно разделить на несколько типов:

• устройства типа «прием-передача»
• импульсные
• индукционные
• генераторные

Большинство моделей средней ценовой категории являются приборами «прием-передача». Принцип работы металлоискателя такого типа достаточно прост, он основывается на передаче и приеме электромагнитного излучения. Главной частью устройства этого типа являются две катушки. Передающая катушка излучает волну, поисковая — принимает.

Передающая катушка излучает электромагнитные волны, которые свободно проходят сквозь нейтральную среду. В случаях, когда на пути электромагнитной волны встречается металлический предмет, они отражаются от него, и прибор получает отраженную волну. Срабатывает сигнал, который информирует оператора о нахождении цели.

Принцип действия металлоискателя индукционного типа идентичен устройствам типа «прием-передача». Главное отличие — в конструкции присутствует только одна катушка, которая одновременно и посылает, и принимает сигнал.

Особенностью металлодетекторов этих двух типов является чувствительность к минерализации грунта. Высокое содержание солей создает помехи, на которые реагирует детектор. Поэтому прибор перед работой необходимо настроить, указав тип грунта окружающей среды.

В отличии от предыдущих, импульсные металлоискатели нечувствительны к минерализации грунта. В основе своей конструкции они также имеют катушку. Ее электромагнитное поле создает на поверхности металлического предмета вихревые токи. Именно их и улавливает прибор. Однако такой принцип работы, понижает возможности детектора к дискриминации, что может стать существенным недостатком при работе с одним типом металла.

Читаем, как правильно выбрать металлоискатель

Генераторные металлодетекторы бывают разных видов. Но у всех них в основе конструкции находится LC-генератор. Такие устройства являются мало чувствительными, также зачастую они предназначены для поиска металла только одного вида.

Как сделать металлоискатель из калькулятора и дисков

Многие люди слышали о том, что без особых усилий сейчас можно собрать неплохой металлоискатель, используя обычные СД диски. Для его сборки не нужны никакие профессиональные инструменты и определенные навыки, достаточно проявить немного терпения. Схема такого агрегата выглядит следующим образом, как видите, никаких сложных элементов в нем нет. Поэтому давайте попробуем его собрать, изначально предлагаем посмотреть вам вот такое видео, после него вы найдете подробную инструкцию.

Материалы для изготовления

1. Наушники, можно найти любые, но работать они должны хорошо.
2. Изолента.
3. Батарейка, лучше взять «Крону».
4. Калькулятор, его функциональность здесь роли не играет.
5. СД диски, берите только двухсторонние, с их помощью можно сделать прибор более чувствительным.

Вот таким образом выглядит инструкция по сборке металлоискателя из калькулятора, дисков. Внимательно подходите к каждому этапу, ведь любая ошибка будет означать только одно – ваше устройство нормально работать не будет. Вам будет интересно узнать: как сделать зарядное устройство для автомобиля.

1. Срезаем штекер от наших наушников.
2. Зачищаем изоляцию на обеих проводах, жилы стоит оголить на 5-10 мм.
3. Каждый провод нужно разделить на две одинаковых части, чтобы в итоге получилось четыре равных части.
4. Теперь к каждому диску нужно прикрепить по одному проводу из разных групп.
5. Закрепляем провода на диске, используя обычную изоленту.
6. Оставшиеся два провода нужно прикрепить к плюсу и минусу кроны, для этого также используем изоленту.
7. Включаем калькулятор, и крепим его к диску, здесь используем СД.
8. Поверх калькулятора нужно прикрепить DVD диск, все носители соединяем между, собой используя изоленту.
9. К поверхности DVD диска нужно прикрепить батарейку.
10. Проверяем, как работает самодельный металлоискатель.

Чтобы было удобней использовать прибор можно сделать простую рукоятку, для этого можно взять обычную палку или старую швабру. Но, помните, наушники должны быть длинными, при надобности их можно увеличить. Вот мы и разобрались, как сделать металлоискатель в домашних условиях, его смело можно использовать для поиска профилей за гипсокартонном, гвоздей и других предметов в доме. Для поиска монет он не пойдет, уж слишком маленький радиус действия.

Металлоискатель в домашних условиях своими руками

Многие самодеятельные мастера делятся своим опытом по созданию металлодетекторов своими руками на просторах интернета и в технических журналах.

Среди примеров можно встретить много интересных технических решений, от самых простых, собранных на основе мобильного телефона – до сложных, работающих на глубине 4 метра и производящих дискриминацию металлов.

Простой способ

Если любитель сборки приборов своими руками далек от работы с паяльником, то лучше найти готовые платы. Можно решить проблему, взяв небольшой приемник и калькулятор. Для крепления их на плотную основу подойдет сложенный в виде книжной обложки кусок картона, к которому они крепятся изнутри, при помощи скотча.

Радио надо настроить на частоте АМ, выбрав свободную волну.

Если одновременно включить калькулятор, то динамик радио будет издавать звук помех. Его можно снизить, если сближать два прибора, зафиксировав их на уроне самого низкого шума. Такой прибор начнет издавать более сильные звуки в месте нахождения металлических предметов.

Сложный способ

На изготовление более сложного прибора потребуется больше навыков мастера по радио-технике. В основе устройства должна находиться плата с несколькими электронными деталями, которые надо припаять по определенной схеме.

Среди них – генератор электрического тока, к которому подключается первая катушка. Затем второй генератор эталонного типа, питающий воспринимающую магнитную катушку и работающий на одной частоте с первым. С обоих генераторов сигнал должен поступать на смеситель IС1.2 и далее передаваться на фильтр и усилитель звука для наушников.

С дискриминацией металлов

Некоторые сложные грунтовые детекторы создаются по индукционной технологии, что позволяет им обладать такой функцией, как дискриминатор разных металлов.

С его помощью можно приблизительно оценить качество металла, сразу исключив ненужные виды находок, на глубине от 0,2 до 1,0 метра.

Металлоискатель в 90-х

Данные устройства в 90-х годах ХХ века помогали людям не умереть с голоду. В то тяжелое время часто можно было увидеть молодых людей и не только, которые ходили по улицам с металлоискателями. Прибор использовался для поиска металлов и сплавов. В частности, в городах, рядом с которыми располагались крупные производства, можно было при помощи него откопать настоящие богатства.

В основном такие парни делали металлоискатели своими руками и искали отходы металлургических заводов или самородные металлы, которые остались в недрах земли. Последние использовали при строительстве трасс. Ведь множество асфальтовых, да и грунтовых, дорог засыпали шлаком, а часто в составе его можно было найти металл и сплав железа с марганцем – ферромарганец. В конце 90-х он уже достаточно подорожал. За один день такой работы по городским и проселочным дорогам можно было заработать столько, сколько рабочий на заводе зарабатывал за неделю. Так как многие люди сидели без работы, данное занятие стало особенно популярным. Ведь этот сплав является одним из компонентов для создания на все тех же металлургических производствах сталей различных марок.

Собираем металлоискатель дома – совет от мастера №3

Мой интерес поиска металла в земле появился сравнительно недавно, когда на рынке товаров появился металлоискатель. Что же из себя он представляет? Прибор, который работает по принципу передача – прием. Включил, проводишь катушкой и вот – писк, значит предмет найден!

Люди были готовы копать каждый сантиметр земли вглубь, чтобы найти тайну, клад, металл, монеты. Чтобы глубина обнаружения была хорошая покупали дорогие товары от 10 тысяч и выше рублей.

Да вариант хороший купил и пользуйся. Но есть и другой вариант собрать его. Практически у всех нас есть гараж, погреб, сарай, мастерская, где лежат вещи из которых, если есть желание, собирается металлоискатель.

Нам остается произвести заказ через интернет или сходить в специализированный магазин и приобрести радиодетали, а также нам понадобится различный инструмент.

Также нам может понадобится мини дрель, принтер, копирка, если принтер отсутствует.  В идеале нам поможет фрезерный самодельный станок с ЧПУ и программа схем печатных плат и разводка. Оставляю ссылку на данное видео. Он облегчает работу и уменьшает время выполнения.

Если изделие делается при помощи принтера нам понадобиться программа и готовая схема в ней под металлоискатель находим Спринт лаут  в поисковой системе и устанавливаем ее. Отрываем и прикладываем файл с готовой схемой переносим рисунок на середину и нажимаем на печать.

Бумага нам нужна из журналов так как она идеальна, но можно и простую Снегурочку. Затем производим зачистку и обезжиривание текстолита, чтобы разводка как можно лучше отпечаталась.

Берем рисунок, который на бумаге, и прикладываем его к текстолиту плотно обжимаем и проглаживаем при помощи утюга 4-5 минут. Помещаем под воду и убираем лишнюю бумагу у нас должен отразиться рисунок схемы, затем сверлим и доводим дорожки лаком до идеала.

После, приступаем к травлению используя хлорное железо, работаем с ним в перчатках оно въедается в кожу и ее не возможно будет смыть. Так и в остальные материалы такие как обои, дерево, одежда.

Банка хлорного железа – 900 грамм

Нам понадобиться вся банка, то есть 900 г на ней написано. Затем 1:3 разводим ее водой в одной таре, наливаем из-под крана горячую воду в другую тару можно подогреть до 50-75С. Помещаем тару с раствором в теплую воду, а в раствор кладем текстолит с медным покрытием вниз и процесс пошел. Время травления зависит от свежести хлорного железа и составляет 20-45 минут. Достаём ее, сушим, проходим наждачной бумагой.

А бывает и такой момент, что нет принтера и станка, и сверла. Работа будет долгой и нервной. Просим знакомого или платим нам распечатают разводку.

Дальше приступаем к луде, но это на ваш выбор.  После начинаем паять и собирать изделие. Начиная с мелких радиодеталей.

Давайте рассмотрим один из популярных, самодельных металлоискателей Пират. Он вам обойдётся всего в три тысячи рублей.

Радио 5 номер 2004 год

В свое время в радио кружке я собирал металлоискатель из журнала радио за 2004 год 5 номер – вот эта статья. Но у меня был опытный наставник с 35 летним опытом стажа работы по сборке радиотехники и разводку делали с помощью копирки да весь прибор я собирал при постоянном контроле его глаз. Небольшой обзор в виде скриншотов.

Давайте вернемся к нашему прибору пират и посмотрим весь процесс сбора. Готовая печатная плата выглядит так.

плата для сборки металлоискателя Pirat

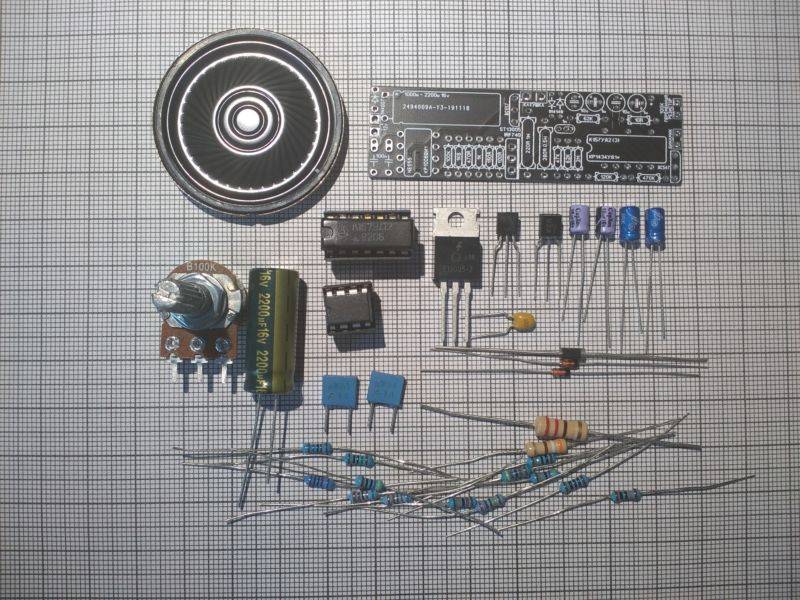

Список деталей для сборки металлоискателя Пират

Далее приступаем к работе начиная вставлять резисторы, диоды и перемычку. Весь список радиодеталей приведён на картинке выше.

Далее будем паять оставшиеся детали конденсаторы и микросхемы.

Затем останется лишь катушка для этого нам понадобиться проволока 0.5 мм кастрюля любая. У меня вышло 25 витков, с диаметром 19 см.

Потом фольгой для экранирования, что бы не пищала на любые звуки. И скотчем.

Конструкцию катушки помещаем в банку из-под пресервов, где была сельдь, схему можно поместить в коробочку из самодельной фанеры или в большую распаянную коробку. Желаю удачи в сборе данного прибора, но есть один момент вам еще надо знать, где искать или это будет потраченное время.

Самодельный металлоискатель «Пират»: схема и подробное описание сборки

Самодельные изделия на базе металлоискателя серии «Пират» являются одними из самых популярных среди радиолюбителей. Благодаря хорошим рабочим качествам прибора, он способен «обнаруживать» объект на глубине от 200 мм (для мелких предметов) и 1500 мм (для крупных объектов).

Детали для сборки металлоискателя

Пиратский металлоискатель — это импульсный прибор. Для изготовления устройства вам потребуется приобрести:

1. Материалы для изготовления корпуса, стержня (можно использовать пластиковую трубку), подставки и так далее.
2. Проволока и изолента.
3. Наушники (подходят к плееру).
4. Транзисторы — 3 штуки: ВС557, IRF740, ВС547.
5. Микросхемы: К157УД2 и НЭ
6. Конденсатор керамический — 1 нФ.
7. 2 пленочных конденсатора — 100 нФ.
8. Электролитические конденсаторы: 10мкФ (16В) — 2шт, 2200мкФ (16В) — 1шт, 1мкФ (16В) — 2шт, 220мкФ (16В) — 1шт.
9. Резисторы — 7 штук по 1; 1,6; 47; 62; 100; 120; 470 кОм и 6 штук на 10, 100, 150, 220, 470, 390 Ом, 2 штуки на 2 Ом.
10. 2 диода 1N148.

Схемы металлодетектора для изготовления своими руками

Классическая схема металлоискателя серии Pirate построена на микросхеме NE555. Работа устройства зависит от компаратора, выход которого подключен к ИС генератора импульсов, второй — к катушке, а выход — к громкоговорителю. В случае обнаружения металлических предметов сигнал с катушки поступает на компаратор, а затем на громкоговоритель, который предупреждает оператора о наличии искомых предметов.

Карту можно разместить в простой распределительной коробке, которую можно приобрести в магазине электроснабжения. Если такого инструмента вам мало, вы можете попробовать изготовить прибор более совершенной конструкции, чтобы помочь вам со схемой изготовления металлоискателя применительно к золоту.

Как собрать металлоискатель без использования микросхем

В этом устройстве для генерации сигналов используются транзисторы советского образца КТ-361 и КТ-315 (могут использоваться аналогичные радиодетали).

Как собрать печатную плату металлоискателя своими руками

Генератор импульсов собран на микросхеме NE555. Выбирая C1 и 2 и R2 и 3, частота регулируется. Импульсы, полученные в результате сканирования, передаются на транзистор Т1 и передают сигнал на транзистор Т2. Усиление звуковой частоты происходит на транзисторе BC547 на коллектор и подключаются наушники.

Для размещения радиодеталей используется печатная плата, которую легко изготовить своими руками. Для этого мы используем кусок фольги гетинакса, покрытый медной электроизоляционной фольгой. Переносим на него соединительные детали, размечаем точки крепления, просверливаем отверстия. Покрываем дорожки защитным лаком и после высыхания опускаем будущую доску хлорного железа для гравировки. Это необходимо для удаления незащищенных участков медной фольги.

Как сделать катушку для металлоискателя своими руками

Для основы понадобится кольцо диаметром около 200 мм (в качестве основы можно использовать обычные деревянные круги), на которое намотана проволока 0,5 мм. Для увеличения глубины обнаружения металла рама катушки должна быть от 260 до 270 мм, а количество витков должно составлять 21-22 об. Если под рукой нет ничего подходящего, можно намотать катушку на деревянную основу.

Катушка из медной проволоки на деревянной основе

Иллюстрация	Описание акции
	Для обертывания подготовьте доску с направляющими. Расстояние между ними равно диаметру основания, на котором вы будете устанавливать катушку.
	Оберните провод по периметру крепежа на 20-30 витков. Закрепите обмотку липкой лентой в нескольких местах.
	Снимите обмотку с основания и придайте ей округлую форму, при необходимости дополнительно закрепите обмотку в нескольких других местах.
	Подключите схему к устройству и проверьте его работу.

Катушка из витой пары за 5 минут

Нам понадобится: 1 витая пара 5 кат 24 AVG (2,5мм), нож, паяльник, припой и мультитестер.

Иллюстрация	Описание акции
	Скатайте пряжу в два витка косичкой. Оставьте по 10 см с каждой стороны.
	Зачистите обмотку и освободите провода для подключения.
	Соединяем жилки по схеме.
	Для лучшей фиксации приварите их паяльником.
	Испытайте катушку так же, как и устройство с медным проводом. Обмоточные кабели необходимо припаять к многожильному проводу диаметром 0,5-0,7 мм.

Металлоискатель – детектор или сканер

По своей сути МИ являются детекторными устройствами (от лат. detector – обнаружитель), указывающими на изменение параметров первичного направленного радиосигнала. Качество металлодетекции напрямую зависит от уровня сложности аппаратуры металлодетектора, обрабатывающей вторичный сигнал. На начальном этапе появления МИ оператора вполне устраивал писк в наушниках, возникающий при обнаружении металлической мишени. Развитие элементной базы для микроэлектроники существенно расширило возможности ручной металлодетекции. Профессиональные ручные металлодетекторы способны решать следующие задачи:

• проведение идентификации «находки» по типу металла;
• определение глубины ее нахождения;
• оценка размеров и конфигурации обнаруженного предмета.

Используя новейшие программные разработки, ведущие производители запустили продажи МИ с возможностями построения изображения обнаруженной цели. Например, немецкая компания ОКМ разработала глубинный 3D-сканер (от англ. scan – рассматривать) модели ЕХР 6000, выводящий на экран конфигурацию металлического предмета.

На рис. ниже показан монитор МИ модели ЕХР 6000 с выведенным на экран изображением мишени.

Металлодетектор ЕХР 6000 с возможностями сканера

Самодельный металлоискатель «Пират»: схема и подробное описание сборки

Если вы только задумались о том, как сделать самодельный металлоискатель, не стремитесь браться за сложные модели. Начните с простого, но эффективного «Пирата». Название это придумал автор самоделки из сочетания Pi (импульс) и Ra-t (радиоскоп). Название прижилось, а простая и понятная схема сборки так полюбилась пользователям, что «Пират» стал одной из самых популярных самоделок в этой области. В настоящее время существует уже 4 модификации схемы «Пират». Металлоискатель просто собирается своими руками, без использования каких-то специфических инструментов.

Единственный недостаток этого прибора заключается в том, что в металлоискателе, изготовленном своими руками, отсутствует схема работы с дискриминацией металлов. Но для начинающего кладоискателя это несущественно.

Кроме деталей, необходимых для сборки, вам потребуется для работы паяльник, отвёртка, изоляционная лента

Детали для сборки металлоискателя

Для изготовления прибора вам потребуется приобрести:

• керамический конденсатор − 1 нФ;
• 2 плёночных конденсатора − 100 нФ;
• электролитные конденсаторы: 10 мкФ (16 В) – 2 штуки, 2200 мкФ (16 В) – 1 штука, 1 мкФ (16 В) – 2 штуки, 220 мкФ (16 В) – 1 штука;
• резисторы – 7 штук на 1; 1,6; 47; 62; 100; 120; 470 кОм и 6 штук на 10, 100, 150, 220, 470, 390 Ом, 2 штуки на 2 Ом;
• переменные резисторы – 3 штуки на 10 и 100кОм, 400 Ом (1Вт);
• транзисторы – 3 штуки, ВС557, IRF740, ВС547;
• 2 диода 1N148;
• 2 микросхемы: К157УД2 и NE555.

Кроме перечисленных деталей, запаситесь наушниками от плеера

Ещё вам потребуется пластиковая труба для штанги, батарейки или аккумуляторы на 9В и провод ПЭВ диаметром 0,8 мм.

Схемы металлодетектора для изготовления своими руками

Простейшая схема «Пирата» выглядит таким образом.

Плату можно разместить в корпусе карманного приёмника или любой удобной по размеру пластиковой коробке, подходят даже простые распределительные коробки из арсенала электрика.

Если вы хотите пойти в своих экспериментах дальше, вот схема для изготовления металлоискателя с ориентиром на золото.

Схема металлодетектора «Терминатор 4» с повышенной чувствительностью

Если вы правильно собрали схему, прибор будет исправно работать. Возможные проблемы с микросхемой.

Проблема	Способ решения
Нет писка и реакции на изменение частоты.	Подберите резистор на 10 кОм с последовательным соединением с конденсатором в генераторе на 300 пФ.
Излишнее возбуждение генератора, шипение и свист	Добавьте конденсатор на 1000 пФ с выводом на корпус.

Как собрать печатную плату металлоискателя своими руками

Схема печатной платы металлодетектора довольно проста. Условно можно разделить её на несколько блоков:

• узел катушки поиска;
• усилитель звука на транзисторе;
• генератор импульсов;
• усилитель двухканальный.

Вот так это выглядит.

Импульсный генератор собирается на таймере NE555. Через подбор С1 и 2 и R2 и 3 производится регулировка частоты. Полученные в результате сканирования импульсы передаются на транзистор Т1, а он передаёт сигнал транзистору Т2. Усиление звуковой частоты происходит на транзисторе ВС547 к коллектору, и подключаются наушники.

Катушка из витой пары

Подробная инструкция по настройке металлоискателя «Пират», сделанного своими руками

Для окончательной сборки прибора вам потребуется пластиковая труба. Схема сборки проста. Чувствительность детектора настраивается с помощью потенциометров. Добейтесь результата, чтобы он распознавал монету с расстояния в 30 сантиметров. Залежи металла больших размеров он «услышит» за метр–полтора. «Пират» не распознаёт цветные металлы под вами или чёрные, так что тут придётся просто копать, и не исключено, что вы наткнётесь на старое корыто, а не на вожделенный клад. Но в этом случае можно брать не качеством, а количеством, ведь любой металл можно сдать в пункт приёма вторсырья.

Не исключено, что вам повезёт, и все труды будут не напрасны

Как будет выглядеть «Пират» в сборе − в следующем видео. Остаётся только отметить, что набор-конструктор для изготовления этого устройства можно купить по интернету. К нему, кстати, прилагается подробная инструкция, как самому сделать металлоискатель в домашних условиях из деталей комплекта.

Заключение

Современные металлоискатели — это очень дорогие приборы. Они обладают высокой чувствительностью и проникающей способностью, позволяют сузить или расширить периметры поисков. Они также обладают функцией избирательности в отношении определяемых металлов.

Но покупка подобного устройства не гарантирует успех при проведении поисков исследований. Самодельные приборы научат пользователя определять по звуку глубину залегания и примерные размеры обнаруженного предмета. Также такое устройство научит новичка всем правилам работы, которые пригодятся при эксплуатации впоследствии более дорогого и высокофункционального металлоискателя.
